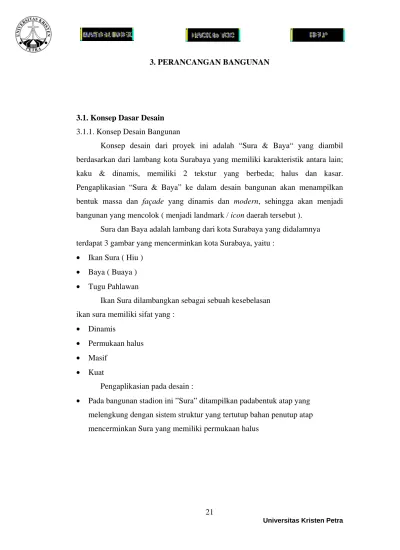

3.1. Konsep Dasar Desain 3.1.1. Konsep Desain Bangunan
Konsep desain dari proyek ini adalah “Sura & Baya“ yang diambil berdasarkan dari lambang kota Surabaya yang memiliki karakteristik antara lain;
kaku & dinamis, memiliki 2 tekstur yang berbeda; halus dan kasar.
Pengaplikasian “Sura & Baya” ke dalam desain bangunan akan menampilkan bentuk massa dan façade yang dinamis dan modern, sehingga akan menjadi bangunan yang mencolok ( menjadi landmark / icon daerah tersebut ).
Sura dan Baya adalah lambang dari kota Surabaya yang didalamnya terdapat 3 gambar yang mencerminkan kota Surabaya, yaitu :
• Ikan Sura ( Hiu )
• Baya ( Buaya )
• Tugu Pahlawan
Ikan Sura dilambangkan sebagai sebuah kesebelasan ikan sura memiliki sifat yang :
• Dinamis
• Permukaan halus
• Masif
• Kuat
Pengaplikasian pada desain :
• Pada bangunan stadion ini ”Sura” ditampilkan padabentuk atap yang melengkung dengan sistem struktur yang tertutup bahan penutup atap mencerminkan Sura yang memiliki permukaan halus
Baya dilambangkan sebagai kesebelasan yang akan bertanding Baya memiliki sifat yang :
• Kaku
• Kuat
• Permukaan kasar
• Masif
Pengaplikasian pada desain
• Pada bangunan stadion ini ”Baya” ditampilkan pada bentuk atap yang melengkung dengan sistem struktur yang menonjol mencerminkan Baya yang memiliki permukaan kasar
Tugu Pahlawan disini diartikan sebagai pemersatu dari Sura dan Baya, sama seperti makna Tugu Pahlawan bagi kota Surabaya itu sendiri
Pengaplikasian pada desain
• Tugu Pahlawan pada bangunan stadion ini dilambangkan sebagai stadion itu sendiri. Jadi stadion sepakbola ini diharapkan dapat menjadi pemersatu kedua tim yang akan bertanding maupun kedua pendukung dari dua tim
Penggunaan warna pada proyek ini juga mengadopsi dari warna – warna yang ada pada lambang kota surabaya, yaitu :
• Biru
• Putih
• Emas
• Perak
3.1.2. Ekspresi Bangunan
Bentuk bangunan dibuat oval dan tanpa sudut dengan pembentuk garis – garis lengkung sehingga konsep “Sura & Baya” dapat terekspresikan dengan jelas.
Dan untuk menambahkan kesan futuristik pada bangunan, maka menggunakan bahan – bahan material seperti kaca dan metal untuk interior maupun eksterior Kesan futuristik ditonjolkan agar bangunan ini bisa mengikuti perkembangan jaman di masa depan.
3.1.3. Aplikasi Konsep Desain
Gambar 3.1 Konsep
• Untuk penataan ruang luarnya/lanskapnya mengadopsi bentukan dari lambang kota Surabaya
• “Sura & Baya” diwujudkan dalam penataan massa bangunan yang simetris, sesuai dengan lambang kota Surabaya
• Bentuk dan tampilan massa bangunan adalah futuristic dimana menggunakan bahan material yang ringan tidak terlalu banyak ornamen. Sehingga diharapkan bisa mengikuti perkembangan jaman.
Gambar 3.2 Tampak Selatan
Gambar 3.3 Tampak Timur
Gambar 3.4 Tampak Utara
Gambar 3.5 Tampak Barat 3.2. Penataan Layout Plan
Gambar 3.6. Site Plan
Stadion
sepakbola yang dilambangkan sebagai Tugu Pahlawan yang mempunyai Penutup Atap
yang
melambangkan Ikan Sura dengan permukaan
Penutup Atap yang
melambangkan Baya dengan permukaan kasar Penataan pedestrian yang mengikuti bentuk lambang Surabaya
Penataan pedestrian yang mengikuti bentuk lambang Surabaya
3.3. Zoning
Gambar 3.7. Konsep Zoning
Massa utama diletakkan di tengah tengah site dengan alasan pertimbangan pencapaian dari area parkir mudah diakses dan tidak terlalu jauh.
3.4. Pendekatan Perancangan
Untuk memudahkan penyelesian permasalahan desain maka pendekatan yang akan digunakan dalam perencanaan ” Stadion Sepakbola Surabaya” adalah pendekatan metaphor tangible, dimana dalam pengaplikasian desain mengadopsi bentukan lambang dari kota Surabaya. Pendekatan ini digunakan pada pola penataan layout dan tampilan facade bangunan.
Sisi Barat Æ VIP
Berdasarkan pertimbangan arah matahari
Sisi Timur Æ Tribun Media Lapangan
Sepakbola yang berorientasi Utara – Selatan Æ Untuk menghindari silau cahaya matahari
Tribun penonton garis keras tim tamu Æ pertimbangan agar memperkecil resiko bentrok langsung dengan suporter garis keras tim local
Tribun penonton
i k
Area Parkir sepeda motor, mobil, bus supporter tim local
Area Parkir sepeda motor,
Area Parkir sepeda motor,
Area Parkir sepeda
Area Parkir sepeda motor,
bil b
Area Parkir sepeda motor
3.5. Pendalaman Perancangan
Pendalaman yang dipilih adalah Pendalaman Struktur yang berhubungan dengan stabilitas suatu bangunan bertingkat dan bangunan bentang lebar. Dimana sangat dibutuhkan perhitungan struktur untuk mendesain fasilitas stadion sepakbola.
3.6. Sistem Struktur
3.6.1. Sistem Struktur Tribun dan Lantai
Untuk sistem struktur tribun menggunakan sistem struktur kolom dan pembalokan .
Gambar 3.8. Sistem Struktur Tribun 3.6.2. Sistem Struktur Atap
Untuk sitem struktur atap mengunakan sistem struktur space frame dengan menggunakan space frame APORA
Gambar 3.9. Sistem Struktur Atap (Space Frame APORA)
Gambar 3.10. APORA Bottle Connector 3.6.3.Penutup Atap
Untuk penutup atap pada Stadion ini menggunakan penutup atap Kalzip Tapered Convex Curved
Gambar 3.11. Kalzip Tapered Convex Curved
3.7. Utilitas
3.7.1. Sistem Air Bersih
Pipa PDAM Meteran Tandon
Pompa
Tandon bawah Pompa Bangunan
Gambar 3.12. Skema air bersih
Gambar 3.13. Tabel Perhitungan Tandon
Pipa PDAM
Tandon Bawah
Pompa
Meteran
Ukuran Tandon Bawah Minimum =
(jumlah org x pemakaian air sehari x 2 hari) + ukuran Tandon untuk kebakaran = 36000 x 30 x 2 + 200 =
2160 m3
3.7.2. Sistem Air Kotor
Proyek ini merupakan proyek massa, maka air kotor dan kotoran dibuang pada 1 septictank dan 1 sumur resapan.
Pola penyaluran pembuangan:
Air kotor→ sumur resapan
Kotoran → septictank → sumur resapan
Air kotor Kotoran
Jalur Kotoran ke Sumur Resapan
3.7.3.Listrik
Sistem pengaturan listrik diletakkan pada bangunan servis, kemudian dialirkan ke semua massa bangunan melalui bawah tanah. Pada tiap bangunan terdapat panel penerima ynag akan disalurakan ke tiap-tiap ruangan.
Sumber listrik selain dari PLN juga disediakan cadangan untuk keadaan darurat berupa generator / genset yang dikoordinasi melalui panel utama. Genset selain mempunyai mesin utama, biasanya juga disediakan mesin cadangan
Diagram 2. Skema Listrik
PLN Gardu Meteran
Trafo
Genset Panel
Utama Panel per Bangunan
Panel per Lantai Automatic
Transfer Switch
Jalur Listrik
Gambar 3.15. Skema Listrik
3.8.Fasilitas Penonton
Tribun Penonton regular, untuk penonton regular pada stadion ini
direncanakan menggunakan tempat duduk produk Camatic Seating tipe nostalgia.
Gambar 3.16.. Camatic seating tipe Nostalgia
Tribun VIP, didalamnya terdapat lounge untuk tamu VIP dengan kapasitas 200 orang. Untuk tempat duduk direncanakan menggunakan Camatic Seating tipe Quantum Echelon
Gambar 3.17. Camatic Seating tipe Quantum Echelon
Tribun Disable di stadion ini disediakan untuk penyandang cacat. Sengaja di pisahkan dari tribun penonton regular dengan pertimbangan kenyamanan dan keselamatan.
Disediakan akses berupa ramp di depan entrance utama sisi Barat.
Tribun Media di stadion ini berfungsi sebagai penyebar informasi yang
3.9. Program Aktivitas dan Kebutuhan Ruang
Spa Fitness
Ruang Tes Kesehatan
Parkir Lobby/Hall
Ruang Pers Konferensi
Ruang Ganti
Toilet/Kamar Mandi
Ruang Massage
Ruang Perlengakapa Laundry
Lorong
Atlit Lapangan
Diagram 3. Sirkulasi Atlit
Food Restoran
Ruang Tes Kesehatan
Parkir Lobby/Hall
Ruang Pers Konferensi
Ruang Ganti
Toilet/Kamar Mandi
Ruang Perlengakapan Laundry
Lorong Lapangan
Diagram 4. Sirkulasi Wasit
Food
Galerry Parkir
Toilet
Retail Store
Lorong Tribun
Ticketing
Hall
Restoran
Diagram 5. Sirkulas Penonton Regular
Diagram 6. Sirkulas Penonton VIP
Food
Dropp
Toilet
Retail Store
Lorong Ruang
Lobby/Hall vip Ticketing
Restoran
Diagram 7. Sirkulasi Pengelola
Loading Dock Servis R. Locker Karyawan
R. Securtiy
Kantin Karyawan
Mushola
Diagram 8. Sirkulasi Servis
