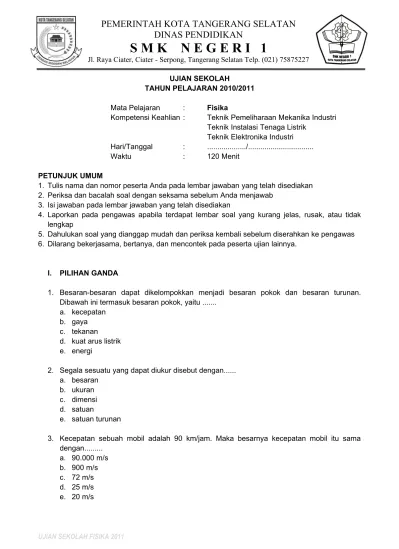

PEMERINTAH KOTA TANGERANG SELATAN
DINAS PENDIDIKAN
S M K N E G E R I 1
Jl. Raya Ciater, Ciater - Serpong, Tangerang Selatan Telp. (021) 75875227
UJIAN SEKOLAH
TAHUN PELAJARAN 2010/2011
Mata Pelajaran : Fisika
Kompetensi Keahlian : Teknik Pemeliharaan Mekanika Industri Teknik Instalasi Tenaga Listrik
Teknik Elektronika Industri Hari/Tanggal : .../...
Waktu : 120 Menit
PETUNJUK UMUM
1. Tulis nama dan nomor peserta Anda pada lembar jawaban yang telah disediakan 2. Periksa dan bacalah soal dengan seksama sebelum Anda menjawab
3. Isi jawaban pada lembar jawaban yang telah disediakan
4. Laporkan pada pengawas apabila terdapat lembar soal yang kurang jelas, rusak, atau tidak lengkap
5. Dahulukan soal yang dianggap mudah dan periksa kembali sebelum diserahkan ke pengawas 6. Dilarang bekerjasama, bertanya, dan mencontek pada peserta ujian lainnya.
I. PILIHAN GANDA
1. Besaran-besaran dapat dikelompokkan menjadi besaran pokok dan besaran turunan. Dibawah ini termasuk besaran pokok, yaitu ...
a. kecepatan b. gaya c. tekanan
d. kuat arus listrik e. energi
2. Segala sesuatu yang dapat diukur disebut dengan... a. besaran
b. ukuran c. dimensi d. satuan
e. satuan turunan
3. Kecepatan sebuah mobil adalah 90 km/jam. Maka besarnya kecepatan mobil itu sama dengan...
60 0 50 N
30 N
4. Massa jenis air raksa sebesar 13,6 gram/cm3. Dalam satuan internasional (SI) sama dengan
a. 13,6 kg/m3
b. 136 kg/m3
c. 1.360 kg/m3
d. 13.600 kg/m3
e. 136.000 kg/m3
5. Alat yang paling tepat digunakan untuk mengukur diameter bagian dalam pipa adalah…. a. mistar, mikrometer sekrup, dan penggaris
b. mistar dan penggaris
c. mikrometer sekrup dan penggaris d. jangka sorong
e. mistar, mikrometer sekrup, jangka sorong
6. Diameter dalam sebuah silinder diukur menggunakan jangka sorong dengan kedudukan skala seperti gambar berikut.
Diameter dalam silinder tersebut adalah....
a. 8,15 cm
b. 8,17 cm
c. 8,19 cm
d. 8,20 cm
e. 8,21 cm
7. Besarnya resultan dari kedua gaya gambar dibawah ini adalah ...
a. 80 N b. 70 N c. 20 N d. 40
√
2
N e. 10√
3
N8. Dimensi dari kecepatan adalah ... a. M T – 1
b. M T – 2
c. M L T – 1
d. L T – 1
e. L T – 2
9. Dalam waktu 10 menit, Schumacher berhasil mengendarai mobil Formula One hingga menempuh jarak 4 kali putaran lapangan. Apabila jauh 1 putaran lapangan adalah 5300 m, maka perpindahan yang ditempuh Schumacher adalah ...
v
t
v
t
v
t
v
t
v
t b. 5,3 km
c. 10,6 km d. 21,2 km e. 42,4 km
10. Sebuah benda melakukan GLBB dengan grafik v-t seperti gambar dibawah ini. Benda tersebut memiliki percepatan terendah pada selang waktu. ….
a. 0 – t1
b. t1 – t2
c. t2 – t3
d. t3 – t4
e. t4 – t5
11. Buah kelapa jatuh dari ketinggian 20 m, kecepatan kelapa tersebut sesaat sebelum menyentuh tanah adalah ...
a. 10 m/s b. 20 m/s c. 25 m/s d. 30 m/s e. 40 m/s
12. Sebuah pesawat terbang memerlukan waktu 30 detik dan jarak landasan 0,9 km sebelum lepas landas. Kecepatan pesawat tersebut ketika hendak meninggalkan bumi adalah ...
a. 20 m/s b. 25 m/s c. 27 m/s d. 30 m/s e. 37 m/s
13. Grafik hubungan antar kecepatan dan waktu pada gerak lurus beraturan adalah….
a. b. c.
14. Sebuah bus bergerak ke utara dari keadaan diam dengan percepatan 5 m/s2. Jarak yang
ditempuh truk setelah 6 detik adalah ...
a. 270 m d. 90 m
b. 180 m e. 36 m
c. 120 m
15. Perhatikan grafik dibawah ini:
Berdasarkan grafik diatas, pernyataan yang benar adalah ... a. Benda 1 mempunyai percepatan terendah
b. Benda 1 mempunyai percepatan tertinggi c. Benda 5 mempunyai percepatan terendah d. Benda 5 mempunyai percepatan tertinggi e. Semua benda mempunyai percepatan nol
16. Sebuah benda bergerak melingkar beraturan dalam selang waktu 15 sekon dan dapat melakukan 3 kali putaran penuh. Frekuensi dan perioda gerak benda itu adalah ...
a. 0,2 Hz dan 3 sekon b. 0,2 Hz dan 5 sekon c. 0,3 Hz dan 3 sekon d. 0,3 Hz dan 5 sekon e. 0,5 Hz dan 5 sekon
17. Sebuah roda memiliki jari-jari 15 cm, diputar melingkar beraturan. Jika kelajuan linier sebuah titik pada roda adalah 3 m/s, maka kecepatan sudut roda adalah ...
a. 5 rad/s b. 18 rad/s c. 20 rad/s d. 45 rad/s e. 3 rad/s
18. Sebuah bandul diikat dengan tali yang panjangnya 50 cm, kemudian diputar sehingga menjadi gerakan melingkar dengan kelajuan putarannya 2 m/s. Besarnya percepatan yang dialami bandul tersebut adalah ...
a. 8 m/s2
b. 12,5 m/s2
c. 25 m/s2
d. 10 m/s2
19. Baling-baling kipas angin berputar dengan kecepatan sudut 40 rad/s. Kemudian kipas angin dimatikan sehingga kecepatan sudutnya berkurang secara beraturan dengan perlambatan 0,5 rad/s2. Kipas angin tersebut akan berhenti berputar setelah ... sekon
a. 5 d. 40
b. 10 e. 80
c. 20
20. Pernyataan yang paling benar untuk sebuah benda yang dipengaruhi beberapa gaya dengan resultannya sama dengan nol adalah ...
a. Benda tersebut akan tetap diam
b. Benda tersebut akan bergerak lurus beraturan
c. Benda tersebut akan tetap diam atau bergerak lurus beraturan d. Benda tersebut akan dipercepat dengan percepatan konstan
e. Benda tersebut akan dipercepat dengan percepatan bertambah secara beraturan
21. Sebuah gaya F bekerja berturut-turut pada benda A, B, dan C dan menghasilkan percepatan pada masing-masing benda sebesar 2 m/s2, 3 m/s2, dan 4 m/s2. Maka
perbandingan massa A, B, dan C adalah ... a. 1 : 3 : 4 terhadapa arah arus air yang berkecepatan 8 km/jam. Berapakah resultan kecepatan anak itu ...
b. gerak lurus beraturan
c. gerak lurus berubah beraturan d. gerak harmonik
25. Sebuah gaya 20 N bekerja pada sebuah benda, jika diketahui perubahan momentum benda adalah 100 kg m/s. Berapa lamakah gaya tersebut beraksi ...
a. 2 sekon b. 3 sekon c. 4 sekon d. 5 sekon e. 6 sekon
26. Pada tumbukan lenting sempurna tidak ada energi kinetik yang hilang, sehingga pada tumbukan ini berlaku hukum kekekalan ...
a. momentum dan energi potensial b. momentum dan energi kinetik c. momentum
d. energi kinetik e. energi potensial
27. Suatu benda jatuh bebas dari ketinggian tertentu ke tanah. Apabila gesekan dengan udara diabaikan, kecepatan benda pada saat mengenai tanah ditentukan oleh ...
a. percepatan gravitasi bumi dan massa benda b. waktu jatuh yang dibutuhkan dan berat benda c. ketinggian benda yang jatuh dan gravitasi bumi d. luas permukaan benda
e. massa dan ketinggiannya
28. Jika hukum kekekalan energi mekanik berlaku pada suatu sistem, maka ... a. Energi kinetik sistem tidak berubah
b. Energi potensial sistem tidak berubah
c. Jumlah energi kinetik dan energi potensial selalu bertambah d. Jumlah energi kinetik dan energi potensial selalu tetap e. Jumlah energi kinetik dan energi potensial selalu berkurang
29. Karet ventil mula-mula panjannya 20 cm, karena pengaruh gaya panjangnya menjadi 25 cm, maka besarnya regangan yang dialami karet ventil adalah ...
a. 0,2 d. 0,45
b. 0,25 e. 0,5
c. 0,3
30. Gaya sebesar 10 Newton menyebabkan pertambahan panjang 2 cm pada suatu pegas. Besar gaya yang menimbulkan pertambahan panjang 1,5 cm pada pegas yang sama adalah ...
a. 5 N d. 15 N
b. 7,5 N e. 20 N c. 10 N
31. Suatu gas mempunyai temperatur -5o C, temperatur gas tersebut dalam skala Fahrenheit
adalah ...
A
B
+
++
1 cm
4 cm b. 320 F e. - 320 F
c. 00 F
32. Gambar dibawah menunjukkan lintasan sebuah muatan positif q, yang bergerak di dalam medan magnet muatan positf Q. perbandingan gaya Coulomb pada kedudukan A dan B adalah . . .
a. FA : FB = 1 : 4
b. FA : FB = 1 : 16
c. FA : FB = 4 : 1
d. FA : FB = 16 : 1
e. FA : FB = 1 : 2
33. Berapakah kalor yang diperlukan untuk menaikkan suhu air dari 300C menjadi 500C. Jika
diketahui massa air 5 kg dan kalor jenis air 4.200 J/kg0C.
a. 60.000 Joule b. 120.000 Joule c. 240.000 Joule d. 420.000 Joule e. 480.000 Joule
34. Gelombang air dan gelombang bunyi memiliki kesamaan dalam hal ... a. Cara getar dan rambat
b. Perlu medium perambatan c. Kecepatan
d. Panjang gelombang e. Tidak perlu medium
35. Pada gambar dibawah, A menunjukkan ….
a. 9 A dari x ke y b. 5 A dari y ke x c. 1 A dari x ke y
36. Intensitas bunyi maksimal yang masih enak dirasakan telinga manusia adalah ... a. Intensitas ambang pendengaran
b. Intensitas ambang perasaan c. Intensitas rata-rata pendengaran d. Intensitas relatif pendengaran e. Intenistas efektif pendengaran
37. Apabila suatu benda celupkan kedalam suatu zat cair (fluida) sebagian atau seluruhnya, maka benda tersebut akan mendapatkan gaya keatas sebesar berat zat cair yang dipindahkan (didesak) benda tersebut. Pernyataan ini termasuk bunyi dari ...
a. Hukum Archimedes b. Hukum Coulomb c. Hukum Faraday d. Hukum Hidrostatis
e. Hukum kapilaritas zat cair
38. Daftar dibawah ini menyatakan hubungan antara kuat arus (I), hambatan (R) dan tegangan (V)
Dari daftar diatas dapat disimpulkan bahwa kuat arus listrik ....
a. Sebanding dengan hambatan b. Sebanding dengan tegangan
c. Berbanding terbalik dengan hambatan d. Berbanding terbalik dengan tegangan
e. Berbanding terbalik dengan hambatan dan tegangan
39. Perhatikan gambar dibawah ini!
Nilai i3 pada gambar adalah…. A.
a. - 12 d. - 1
b. 10 e. 5
c. – 2
40. Dalam suatu penghantar, mengalir muatan 300 coulomb selama ½ menit. Kuat arus yang mengalir sebesar...
a. 150 A d. 25 A
b. 75 A e. 10 A
c. 50 A
1. Perhatikan gambar berikut!
Pada titik P dari suatu rangkaian seperti gambar di atas ada 4 cabang, masing-masing dengan arus I1 = 5A, I2 = 4 A, dan I3 = 2 A. Arah masing-masing arus seperti terlihat pada
gambar. Besar dan arah arus yang melewati I4 adalah ...
2. Perhatikan gambar dibawah ini:
Jika tegangan antara titik a dan b adalah 6 volt, hitunglah kaut arus yang mengalir pada rangkaian!
3. Sebuah lampu pijar yang memiliki hambatan 6 Ω dialiri arus listrik 5 A selama 3 menit. Berapa energi listrik yang dihasikan lampu?
4. Seutas kawat memiliki panjang 330 m, diameter 7 mm, dan hambat jenis 4,9 x 10-8 Ωmeter.
Tentukan hambatan listrik kawat tersebut. (gunakan π = 22/7)
5. Perhatikan gambar disamping! Berdasarkan gambar, hitunglah!
a. besar periode ayunan
b. besar frekuensi ayunan
