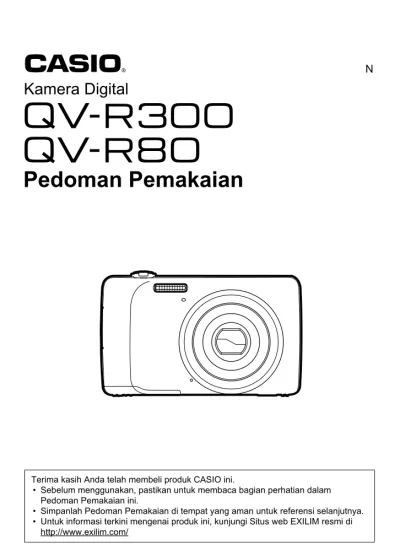

Pedoman Pemakaian. Kamera Digital

(1)

Kamera Digital

Terima kasih Anda telah membeli produk CASIO ini.

• Sebelum menggunakan, pastikan untuk membaca bagian perhatian dalam Pedoman Pemakaian ini.

• Simpanlah Pedoman Pemakaian di tempat yang aman untuk referensi selanjutnya. • Untuk informasi terkini mengenai produk ini, kunjungi Situs web EXILIM resmi di

http://www.exilim.com/

N

(2)

2

Saat Anda membuka bungkusan kamera Anda, periksalah untuk memastikan bahwa semua aksesori yang ditunjukkan di bawah disertakan. Bila ada yang kurang, hubungi pengecer resmi Anda.

Aksesori

Baterai lithium ion yang dapat diisi ulang (NP-80)

Adaptor USB-AC

(AD-C53U) Kabel power

Tali Kabel USB Referensi Dasar

*Bentuk steker kabel power berbeda-beda menurut negara atau wilayah geografis.

(3)

3

• Isi buku petunjuk ini dapat berubah sewaktu-waktu tanpa pemberitahuan. • Isi buku petunjuk ini telah diperiksa pada setiap langkah proses produksi. Silakan

menghubungi kami bila ada hal-hal yang ingin ditanyakan, kesalahan, dll. • Dilarang memperbanyak isi Pedoman Pemakaian ini, baik sebagian maupun

seluruhnya. Selain untuk penggunaan pribadi Anda, penggunaan isi buku petunjuk ini dalam bentuk apapun tanpa izin dari CASIO COMPUTER CO., LTD. dilarang dengan hukum hak cipta.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan atau kerugian apa pun yang Anda atau pihak ketiga manapun tanggung akibat penggunaan atau kegagalan fungsi produk ini.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan atau kerugian apa pun yang disebabkan oleh hilangnya isi memori akibat kegagalan fungsi, perbaikan, atau alasan-alasan lain.

• Ingatlah bahwa layar untuk contoh dan ilustrasi produk yang ditunjukkan dalam Pedoman Pemakaian ini dapat terlihat berbeda dari layar dan konfigurasi kamera sebenarnya.

Panel LCD

Panel kristal cair layar monitor menggunakan teknologi presisi tinggi yang

memberikan hasil piksel sebesar 99,99%. Hal ini berarti piksel dalam jumlah sangat kecil mungkin tidak menyala atau tetap menyala pada setiap waktu. Hal ini disebabkan oleh karakteristik panel kristal cairan, dan bukan berarti terdapat kegagalan fungsi.

Bacalah ini dahulu!

Lakukan uji pemotretan

Sebelum mengambil gambar final Anda, ambillah sebuah uji potret untuk memastikan bahwa kamera merekam dengan benar.

(4)

4

Daftar Isi

Aksesori . . . 2

Bacalah ini dahulu! . . . 3

Menggunakan Petunjuk Ini . . . 6

Persyaratan Sistem . . . 6 Tampilan Kamera. . . 7 Kontrol Kamera . . . 8 Kontrol Navigasi. . . 9 Memori Kamera . . . 10

❚❙

Memulai

11

Memasang Tali Kamera . . . 11

Pertama-tama, isilah baterai sebelum penggunaan. . . 11

Memasukkan Kartu Memori. . . 16

Menghidupkan dan Mematikan Daya . . . 17

Pengaturan Awal . . . 17

Modus . . . 18

❚❙

Menggunakan monitor LCD

19

Tata Letak Monitor LCD . . . 19

❚❙

Merekam Gambar dan Video

23

Mengambil foto . . . 23

Mengatur Pemutar Zoom. . . 23

Menggunakan Blitz . . . 25

Mengatur Modus Fokus . . . 26

Mengatur Pemotretan Berlanjut. . . 27

Menggunakan Menu Fungsi . . . 28

Merekam Video . . . 35

Menggunakan Menu Rekam . . . 37

❚❙

Pemutaran Ulg

47

Melihat dalam Navigasi Tunggal . . . 47

Melihat Gambar Mini . . . 47

Zoom Gambar . . . 49

Memutar Gambar. . . 49

Memutar Video . . . 49

Menggunakan Edit Film . . . 50

Menghapus Gambar/Video . . . 51

(5)

5

❚❙

Menggunakan Menu Pengaturan

63

Mengatur Suara . . . 63

Mengatur Hemat Daya. . . 64

Mengatur Hemat LCD . . . 64

Mengatur Tanggal & Waktu . . . 64

Mengatur Bahasa . . . 64

Mengatur Mode Tampilan . . . 65

Mengatur Penomoran File . . . 65

Mengatur TV Keluar. . . 65

Mengatur Kit Memori . . . 66

Tata Ulang Semua . . . 66

❚❙

Membuat Sambungan

67

Menyambungkan Kamera ke TV . . . 67

Menyambungkan Kamera ke Komputer . . . 68

❚❙

Lampiran

72

Hal-hal yang perlu diperhatikan . . . 72

Hal-hal yang Perlu Diperhatikan Selama Penggunaan . . . 79

Suplai Tenaga . . . 82

Menggunakan Kartu Memori . . . 83

Tentang Folder dan Nama File . . . 84

Penanganan Masalah . . . 86

Jumlah Foto/Waktu Perekaman Film. . . 88

(6)

6

Di bawah adalah simbol-simbol yang digunakan di dalam manual ini.

• Ini menunjukkan informasi yang penting ketika menggunakan kamera Anda.

• Ini menunjukkan pesan penting yang harus dibaca sebelum menggunakan fungsi.

Agar memperoleh manfaat yang maksimal dari kamera Anda, komputer Anda harus memenuhi persyaratan sistem berikut ini.

Untuk Windows:

• Windows XP, Windows Vista, Windows 7 • Prosesor: Pentium D 3,0 GHz atau lebih tinggi • Memori: Minimum 1 GB RAM (Disarankan 2 GB) • Ruang HDD: 300 MB atau lebih (disarankan 10 GB) • Monitor display warna 32 bit

• Microsoft DirectX 9.0c • Port USB

Untuk Macintosh:

• Power Mac G3 atau lebih baru

• Mac OS 10.3X hingga 10.6 <Mass Storage> atau yang terbaru • Memori: 1 GB atau lebih

• Port USB

Menggunakan Petunjuk Ini

(7)

7

Tampilan Kamera

Tampilan Depan

1

Blitz

2

LED Pewaktu

3

Lensa

4

Mikrofon Tampilan Belakang

5

Monitor LCD

6

Indikator LED

7

Tombol Film

8

Tombol Menu

9

Tombol OK/Kontrol navigasi 4-arah (8, 2, 4, 6)

bk

Tombol Pemutaran

bl

Tombol Fungsi/Hapus Tampilan Atas

bm

Putaran Zoom

bn

Tombol Rana

bo

Tombol ON/OFF

1 2

3

4 bl bk

7

6

8

9

5 bm

bo

bn

(8)

8

Kamera Anda dilengkapi dengan tombol/putaran berbeda untuk memudahkan penggunaan.

Tampilan Bawah

bp

Tempat Baterai/kartu Memori

bq

Speaker

br

Lubang sekrup tripod

Tampilan Kiri

/

Kanan

bs

Port USB/AV

bt

Lubang tali

Kontrol Kamera

Kontrol Penjelasan

Tombol ON/OFF Tekan tombol ON/OFF untuk menghidupkan/mematikan daya. Tombol rana Tekan untuk menangkap gambar.

Putaran zoom

Dalam modus perekaman gambar foto, putar putaran zoom berlawanan arah putaran jarum jam untuk memperkecil, searah putaran jarum jam untuk memperbesar.

Dalam modus Pemutaran, putar untuk memperbesar gambar atau memperkecil, masuk ke gambar mini 9-gambar/kalender. Tombol menu Tekan untuk masuk atau keluar dari menu/submenu. Tombol Fungsi/

Hapus

Dalam modus Rekam, tekan untuk masuk ke menu fungsi. Dalam modus pemutaran, tekan untuk menghapus gambar atau klip video.

Tombol pemutaran

Tekan untuk mengaktifkan modus Pemutaran atau kembali ke mode Rekam.

Tombol film Tekan untuk memulai/menghentikan perekaman video.

bq

bp

br

bs

bt

(9)

9

Tombol Kontrol Navigasi 4-arah dan OK memungkinkan Anda untuk mengakses berbagai macam menu yang tersedia dari Display pada Layar (On Screen Display/ OSD). Anda dapat mengonfigurasi berbagai pengaturan untuk memastikan hasil yang maksimum dari gambar dan video Anda. Fungsi lebih lanjut dari tombol-tombol ini adalah sebagai berikut.

Kontrol Navigasi

No. Penjelasan

1

AE/AF LOCK

2

Makro

3

Blitz

4

Pemotretan Berlanjut

5

OK Tombol Penjelasan AE/AF LOCK/ Atas

1)Untuk mengunci AE/AF, tekan dan tahan tombol AE/AF Lock/Atas selama 1 detik, atau tekan tombol rana setengahnya lalu kemudian tekan tombol AE/AF Lock/Atas pada modus Rekam. • Fungsi ini digunakan hanya dalam modus Program (halaman

38).

2)Membuka kunci AE/AF dapat dilakukan dengan salah satu cara berikut:

• Menekan tombol AE/AF Lock/Atas • Memutar kontrol zoom

• Menekan Tombol Menu/Fungsi/Pemutaran/Film/ON/OFF untuk meluncurkan fungsi lainnya

3)Dalam modus Pemutaran, tekan untuk memutar gambar. 4)Dalam Menu, tekan untuk menavigasi menu dan submenu.

1

2

3

5

(10)

10 Memori internal

Kamera Anda dilengkapi dengan memori internal sebesar 37,2 MB. Jika tidak ada kartu memori yang dimasukkan ke dalam slot kartu memori, semua gambar dan klip video yang direkam secara otomatis akan disimpan di dalam memori internal. Penyimpanan eksternal

Kamera Anda mendukung penggunaan kartu memori SD, SDHC, dan SDXC. Jika ada kartu penyimpanan yang dimasukkan ke dalam slot kartu memori, kamera secara otomatis menyimpan semua gambar dan klip video di dalam kartu

penyimpanan eksternal. Ikon menunjukkan bahwa kamera menggunakan kartu memori.

• Tidak semua kartu kompatibel dengan kamera Anda. Saat membeli kamera, harap periksa spesifikasi kartu, dan bawa kamera bersama Anda.

Makro/Kiri

1)Dalam modus Rekam, tekan untuk menggulir opsi Makro. (Kilat Otomatis, Super Makro, Fokus Lebar, Tak terhingga, Fokus Manual)

• Fokus Manual hanya dapat digunakan di dalam modus Program (halaman 38).

2)Dalam modus Pemutaran, tekan untuk melihat gambar, klip video sebelumnya.

3)Dalam modus Pemutaran film, tekan untuk memundurkan pemutaran video.

4)Dalam Menu, tekan untuk keluar dari submenu atau menavigasi melalui pilihan menu.

Blitz/Bawah

1)Dalam modus Rekam, tekan untuk menggulir opsi modus blitz. (Kilat Otomatis, Deklinasi Mata Merah, Manual Aktif, Sinkron Lmbt, dan Manual N'akt)

2)Dalam Menu, tekan untuk menavigasi menu dan submenu.

Pemotretan Berlanjut/Kanan

1)Tekan untuk menggulir opsi Pemotretan Berlanjut.

(Nonaktif, Pmotretan Berulang, Potret Cpt Byk Gbr, dan AEB) 2)Dalam modus Pemutaran, tekan untuk melihat gambar atau klip

video berikutnya.

3)Dalam modus pemutaran film, tekan untuk memajukan pemutaran video.

4)Dalam Menu, tekan untuk masuk ke submenu atau menavigasi melalui pilihan menu.

OK 1)Mengonfirmasi pilihan ketika menggunakan menu OSD.2)Dalam modus pemutaran film, tekan untuk memulai pemutaran video.

Memori Kamera

(11)

11 Memulai

Memulai

Ingatlah bahwa baterai kamera yang baru dibeli tidak diisi. Lakukan langkah-langkah di bawah untuk memuat baterai ke dalam kamera dan mengisi dayanya.

• Kamera Anda memerlukan baterai lithium ion CASIO khusus yang dapat diisi ulang (NP-80) sebagai sumber tenaga. Jangan pernah mencoba menggunakan baterai tipe lainnya.

1.

Pastikan bahwa kamera dimatikan sebelum memasukkan baterai.

2.

Buka kunci dan buka tempat baterai/kartu memori di bagian bawah kamera.

3.

Masukkan baterai ke dalam tempatnya dengan bagian terminal menghadap bagian dalam kamera dengan orientasi yang benar seperti yang ditunjukkan.

Memasang Tali Kamera

Pertama-tama, isilah baterai sebelum penggunaan.

Memasukkan Baterai

(12)

12 Memulai

4.

Tutup dan kunci baterai/tempat kartu memori.

Mengganti baterai

1.

Buka kunci dan buka tempat baterai/kartu memori. Dengan sisi layar monitor LCD menghadap ke atas, geser penahan searah panah dalam gambar. Setelah baterai muncul keluar, tariklah keluar

seluruhnya dari kamera.

(13)

13 Memulai

Anda dapat melakukan salah satu dari dua metode berikut untuk mengisi daya baterai kamera.

• Adaptor USB-AC

• Konektor USB ke komputer

.

Untuk mengisi daya dengan adaptor USB-AC

Adaptor memungkinkan Anda untuk mengisi ulang baterai saat dimuat di dalam kamera.

Saat kamera dimatikan, sambungkan dalam urutan yang ditunjukkan di bawah ini (

₁

,

₂

,

₃

,

₄

).

Waktu pengisian: Sekitar 160 menit

• Pastikan bahwa Anda memasukkan penghubung kabel ke dalam port USB/AV hingga Anda mendengar bunyi klik terpasang kencang pada tempatnya. Bila Anda gagal memasukkan penghubung seluruhnya dapat menyebabkan komunikasi yang buruk atau kegagalan fungsi.

• Ingatlah bahwa meskipun penghubung sudah dimasukkan seluruhnya, Anda masih dapat melihat bagian logam penghubung seperti ditunjukkan dalam gambar.

Isi Daya Baterai

4

3

2

1

Kabel USB (disertakan bersama kamera)

Setelah memastikan bahwa tanda pada penghubung kabel USB telah menghadap ke sisi layar monitor LCD, hubungkan kabel ke kamera.

Port USB/AV

Adaptor USB-AC Kabel power

(14)

14 Memulai

Pengoperasian indikator LED

.

Mengisi daya menggunakan sambungan USB ke

komputer

Sambungan USB

memungkinkan Anda untuk mengisi ulang baterai saat dimuat di dalam kamera. Saat kamera dimatikan, sambungkan dalam urutan yang ditunjukkan di bawah ini (

₁

,

₂

). Jika kamera dalam keadaan aktif, tekan tombol

ON/OFF untuk mematikannya sebelum dihubungkan ke komputer.

Waktu pengisian: Sekitar 160 menit

• Pada saat pertama kali Anda menyambungkan kamera ke komputer menggunakan kabel USB, sebuah pesan kesalahan mungkin muncul pada komputer. Jika ini terjadi, lepaskan lalu sambungkan kembali kabel USB. • Bergantung kepada setup komputer, Anda mungkin tidak dapat mengisi baterai

kamera melalui sambungan USB. Jika ini terjadi, Anda disarankan untuk menggunakan adaptor USB-AC yang diberikan bersama kamera.

• Pengisian tidak akan dijalankan ketika komputer yang tersambung dalam modus hibernasi.

Status Indikator Penjelasan

Berkedip hijau Sedang mengisi

Berkedip hijau, cepat Masalah pengisian (halaman 82) Tidak Aktif Pengisian selesai

Indikator LED

2

1

Kabel USB (disertakan bersama kamera) Setelah memastikan bahwa tanda pada penghubung kabel USB telah menghadap ke sisi layar monitor LCD, hubungkan kabel ke kamera.

Port USB/AV

Port USB Komputer (daya diaktifkan)

(15)

15 Memulai

Pengoperasian indikator LED

• Pengisian tidak dapat dilakukan jika komputer dalam kondisi beristirahat atau siaga.

• Kesalahan pengisian dapat segera terjadi setelah pengisian dimulai atau beberapa waktu setelah pengisian dimulai. Kesalahan pengisian ditunjukkan dengan indikator LED yang berkedip hijau dalam kecepatan tinggi.

• Bila kamera dibiarkan selama kira-kira 48 jam tanpa mengalirkan tenaga selama baterai mati akan menyebabkan pengaturan tanggal dan waktu menjadi hilang. Sebuah pesan yang memberitahu Anda untuk mengkonfigurasi pengaturan waktu dan tanggal akan muncul saat berikutnya Anda menghidupkan kamera setelah memulihkan power. Bila hal ini terjadi, konfigurasikan pengaturan tanggal dan waktu (halaman 64).

Hal-hal Lain Mengenai Pengisian

• Jangan pernah menggunakan peralatan pengisi tipe lainnya. Penggunaan pengisi yang berbeda dapat menyebabkan kecelakaan yang tidak terduga.

• Perangkat pengisian USB dan perangkat catu daya mengikuti standar tetap. Penggunaan perangkat lebih rendah atau perangkat yang tidak mengikuti standar dapat mengakibatkan kamera tidak berfungsi dan/atau gagal.

• Pengoperasian tidak dijamin jika komputer dibangun atau diubah oleh Anda. Walaupun dalam komputer yang dijual secara komersial, beberapa spesifikasi port USB mungkin tidak dapat mengisi melalui kabel USB.

• Baterai yang masih hangat pada penggunaan normal tidak dapat terisi penuh. Berikan waktu agar baterai mendingin sebelum mengisi.

• Tenaga baterai berkurang sedikit walaupun tidak sedang dipasang di dalam kamera. Oleh karena itu, Anda dianjurkan untuk segera mengisi baterai sebelum perlu menggunakannya.

• Pengisian baterai kamera dapat menyebabkan gangguan dengan penerima TV dan radio. Bila hal ini terjadi, pasang pengisi pada stop kontak yang jauh dari TV atau radio.

• Waktu pengisian sebenarnya tergantung dari kapasitas baterai tersebut dan kondisi pengisian.

• Jangan gunakan adaptor USB-AC pada alat lain mana pun.

Status Indikator Penjelasan

Berkedip hijau Sedang mengisi

Berkedip hijau, cepat Masalah pengisian (halaman 82) Tidak Aktif Pengisian selesai

(16)

16 Memulai

Tambah penyimpanan kamera Anda dengan menggunakan kartu memori SD, SDHC, atau SDXC.

.

Kartu Memori yang Didukung

– Kartu Memori SD

– Kartu Memori SDHC – Kartu Memori SDXC

• Di atas adalah jenis kartu memori yang didukung per Agustus 2012.

• Kamera ini mendukung penggunaan kartu memori SD untuk jenis dan kapasitas berikut: kartu memori SD hingga 2 GB, kartu memori SDHC dari 2 GB hingga 32 GB, kartu memori SDXC dari 32 GB hingga 2 TB. Perhatikan bahwa kemampuan untuk menggunakan kartu tertentu dengan kamera ini tidak dijamin walaupun memenuhi persyaratan dan jenis kapasitas di atas.

1.

Buka kunci dan buka tempat baterai/kartu memori di bagian bawah kamera.

2.

Masukkan kartu memori ke dalam slot kartu memori dengan bagian logam menghadap sisi belakang (layar LCD) dari kamera.

3.

Tekan kartu memori yang ke dalam slot kartu memori hingga terdengar suara klik tanda telah masuk ke dalam tempatnya.

4.

Tutup dan kunci baterai/ tempat kartu memori.

Memasukkan Kartu Memori

Memuat kartu memori

(17)

17 Memulai

Melepaskan kartu memori

1.

Buka kunci dan buka tempat baterai/kartu memori.

2.

Tekan kartu secara perlahan hingga kartu tersembul ke luar.

3.

Tarik kartu dengan hati-hati.

• Windows XP tidak mendukung kartu SDXC (format exFAT). Namun demikian, dengan Windows XP (Service Pack 3), Anda dapat mengunduh pembaruan patch exFAT untuk mengaktifkan dukungan untuk kartu SDXC.

Ada dua cara menghidupkan kamera.

• Tekan tombol ON/OFF, lalu gambar tampilan pembuka akan ditampilkan sejenak dan suara pembuka akan terdengar jika diaktifkan. Lensa zoom akan keluar dan kamera dihidupkan dalam modus Rekam.

• Tekan tombol Pemutaran hingga indikator LED menyala. Ini akan menyalakan kamera dalam modus Pemutaran. Lensa zoom tidak keluar.

Untuk mematikan kamera, tekan tombol ON/OFF.

Lihat "Modus" pada halaman 18 untuk mengetahui selengkapnya tentang modus Rekam dan Pemutaran.

Saat Anda menghidupkan kamera untuk pertama kalinya, Anda akan diminta untuk melakukan pengaturan awal kamera Anda. Pertama-tama adalah pengaturan menu bahasa. Tetapkan dalam bahasa apa menu dan pesan akan ditampilkan pada layar monitor LCD.

1.

Tekan tombol 8, 2, 4, atau 6 untuk berganti bahasa.

2.

Pilih bahasa, lalu kemudian tekan tombol OK untuk menerapkan.

Menghidupkan dan Mematikan Daya

Pengaturan Awal

(18)

18 Memulai

1.

Tekan tombol 4 atau 6 untuk berpindah antar pilihan.

2.

Tekan tombol 8 atau 2 untuk mengganti nilai tanggal dan waktu.

3.

Tekan tombol OK untuk menerapkan. Sekarang Anda siap mengambil gambar dan video.

• Menekan tombol 8 atau 2 mengubah nilainya secara terus menerus. • Bila baterai dikeluarkan dari kamera terlalu cepat setelah mengonfigurasi

pengaturan tanggal dan waktu untuk pertama kalinya dapat menyebabkan pengaturan di-reset menjadi pengaturan awal dari pabrik. Jangan mengeluarkan baterai selama setidaknya 24 jam setelah mengonfigurasi pengaturan.

Kamera Anda memiliki dua modus: Modus Rekam

• Ini adalah modus bawaan setiap kali Anda menghidupkan kamera. Anda dapat mengambil gambar dan merekam video dalam modus ini.

Modus pemutaran

• Tekan tombol Pemutaran setelah kamera dinyalakan untuk melihat dan mengedit gambar yang diambil atau memutar video.

Mengatur Tanggal & Waktu

(19)

19 Menggunakan monitor LCD

Menggunakan monitor LCD

Monitor LCD menampilkan semua informasi penting tentang pengaturan kamera dan juga gambar visual dari gambar atau video Anda. Layar pada monitor LCD dipanggil pada On Screen Display atau OSD.

.

Tata Letak Layar Modus Rekam Gambar Foto

Tata Letak Monitor LCD

No. Item Penjelasan

1 Modus Rekam Menunjukkan modus saat ini. 2 Blitz Menunjukkan pengaturan blitz.

3 Pewaktu/Pmotretan _Berulang/AEB Menunjukkan pengaturan Pewaktu/Pmotretan _{Berulang/AEB.} 4 Indikator zoom Menampilkan zoom.

5 Foto tersisa Menunjukkan sisa foto yang tersedia. 6 Baterai Menunjukkan tingkat isi baterai.

7 Media penyimpanan Menunjukkan media penyimpanan yang saat ini _digunakan. 8 Penghilang bising Mengurangi derau angin selama perekaman film. 9 Ukuran film Menunjukkan ukuran video.

10 Peringatan _goncangan

Menunjukkan cahaya tidak memadai dan kamera bergoyang, yang dapat mengakibatkan gambar yang diambil menjadi kabur. Jika peringatan getaran muncul, Anda masih dapat mengambil gambar. Namun demikian, Anda disarankan untuk mengaktifkan Penyetabil, blitz, atau menggunakan tripod karena akan dapat menstabilkan kamera. 11 Label tanggal Menunjukkan label tanggal diaktifkan.

12 Keseimbangan Menunjukkan fungsi penstabilan diaktifkan. 13 Histogram Tampilan grafis Kecerahan.

14 ISO Menampilkan pengaturan ISO.

1 6 7 8 9 10 11 12 13 22 23 24 25 26 27 14 16 15 17 21201918 2 3 4 5

(20)

.

Tata Letak Layar Modus Rekam Gambar Video

15 Area fokus Menunjukkan area fokus.

16 Kecepatan rana Menampilkan pengaturan kecepatan rana. 17 Nilai apertur Menampilkan pengaturan apertur/bukaan lensa. 18 Ketajaman Menampilkan pengaturan ketajaman.

19 Saturasi Menampilkan pengaturan saturasi. 20 Kontras Menampilkan pengaturan kontras.

21 Pencahayaan Menampilkan pengaturan pengaturan pencahayaan. 22 Fokus Menampilkan pengaturan fokus.

23 Pelacakan wajah Menunjukkan pelacakan wajah diaktifkan. 24 Keseimbangan putih Menampilkan pengaturan keseimbangan putih. 25 Pengukuran Menampilkan pengaturan pengukuran. 26 Kualitas Menampilkan pengaturan kualitas. 27 Ukuran foto Menampilkan pengaturan ukuran foto.

1 Indikator utama Menampilkan perintah pada tombol kontrol navigasi _4-arah. 2 Waktu perekaman Menampilkan waktu perekaman.

3 Status perekaman Menunjukkan status perekaman.

Tata letak perekaman 1 2

(21)

.

Tata Letak Layar Modus Pemutaran

Tampilan modus pemutaran berbeda-beda bergantung pada jenis gambar yang dilihat.

Tampilan modus pemutaran dari gambar foto:

1 Modus pemutaran Menunjukkan modus Pemutaran. 2 Proteksi Menunjukkan file diproteksi.

3 No. file/Jumlah total Menunjukkan jumlah file dari jumlah total file pada _{kartu penyimpanan.} 4 Baterai Menunjukkan tingkat isi baterai.

5 Media penyimpanan Menunjukkan memori penyimpanan yang digunakan. 6 Informasi perekaman Menampilkan informasi perekaman dari file. 7 DPOF Menunjukkan file ditandai untuk pencetakan. 8 Ukuran gambar Menampilkan pengaturan ukuran gambar.

1 4 5 6 7 8 2 3

(22)

Modus pemutaran video:

1 Modus pemutaran Menunjukkan modus Pemutaran. 2 Proteksi Menunjukkan file diproteksi. 3 Klip video Menunjukkan file adalah video.

4 Intro tombol Menunjukkan tombol yang harus ditekan pada _{kamera untuk memutar file video.} 5 No. file/Jumlah total Menunjukkan jumlah file dari jumlah total file pada

kartu penyimpanan.

6 Baterai Menunjukkan tingkat isi baterai.

7 Media penyimpanan Menunjukkan memori penyimpanan yang digunakan. 8 Tanggal dan waktu _perekaman Menampilkan tanggal dan waktu klip video.

9 Ukuran video Menunjukkan ukuran klip video. 10 Volume Menunjukkan volume saat pemutaran. 11 Panjang video Menampilkan panjang total klip video. 12 Waktu pemutaran Menunjukkan waktu video telah diputar. 13 Status pemutaran Menampilkan status pemutaran.

1 6 7 8 9 2 3 4 5 10 4 4 11 12 13

(23)

23 Merekam Gambar dan Video

Merekam Gambar dan Video

Sekarang setelah Anda mengenal kamera Anda sudah siap untuk mengambil gambar. Mengambil gambar dengan kamera Anda sangat mudah.

1.

Nyalakan kamera dengan menekan tombol ON/ OFF.

2.

Pilih foto menggunakan braket fokus pada monitor LCD. Lihat ilustrasi di sebelah kanan.

3.

Menekan tombol Rana setengahnya secara otomatis akan memfokuskan dan menyesuaikan pencahayaan, dan menekan tombol Rana sepenuhnya menangkap gambar.

Jika ikon peringatan muncul, pegang kamera dengan kokoh, dengan tangan Anda di sebelah sisi atau gunakan tripod untuk menstabilkan kamera untuk mencegah gambar buram.

Menggunakan kombinasi zoom optikal 5 kali dan 5 kali zoom digital memungkinkan fotografi zoom dengan pembesaran hingga 25 kali. Walaupun zoom digital merupakan fitur yang bermanfaat, semakin gambar diperbesar (dizoom), gambar terlihat semakin kasar (berbintik). Harap lihat "Mengatur Zoom Digital" pada halaman 44 untuk membantu mengatur zoom digital.

Menyesuaikan zoom optikal:

1.

Putar pemutar Zoom untuk memperbesar atau memperkecil sebuah gambar.

2.

Indikator zoom muncul pada layar LCD.

Mengambil foto

Mengatur Pemutar Zoom

(24)

.

Putaran zoom

1.

Putar pemutar searah putaran jarum jam z (kanan) untuk memperbesar.

2.

Putar pemutar pada arah yang berlawanan dengan putaran jarum jam w (kiri) untuk memperkecil.

Menyesuaikan zoom digital:

1.

Mengaktifkan zoom digital. Lihat "Mengatur Zoom Digital" pada halaman 44.

2.

Memutar pemutar Zoom searah/berlawanan arah jarum jam memperbesar/ memperkecil secara optik ke maksimum hingga berhenti.

3.

Lepaskan putaran Zoom.

• Pengoperasian zoom didukung selama perekaman film, namun perhatikan bahwa perekaman audio dinonaktifkan secara otomatis saat pengoperasian zoom sedang berlangsung.

• Zoom digital dinonaktifkan saat fungsi di bawah sedang digunakan. – Potret Cpt Byk Gbr / AEB

– Pelacakan Wajah – Efek Seni

Zoom digital 1x hingga 5x Zoom optik 1x hingga 5x

(25)

Saat mengambil foto pada kondisi pencahayaan yang sulit, gunakan tombol Blitz/ Bawah untuk mendapatkan pencahayaan yang tepat. Fungsi ini tidak dapat diaktifkan saat merekam video atau pemotretan berlanjut.

Mengaktifkan Blitz:

• Tekan tombol Blitz/Bawah pada kamera beberapa kali hingga modus Blitz yang Anda inginkan ditampilkan pada layar LCD.

Kamera Anda dilengkapi dengan lima modus blitz.

• Fungsi blitz hanya tersedia saat memotret gambar tunggal. Tidak tersedia untuk modus Pemotretan Berulang dan AEB.

• Blitz tidak menyala ketika putaran Zoom diputar. Untuk mengaktifkan penyalaan blitz, lepaskan putaran Zoom.

Menggunakan Blitz

Kilat Otomatis. Blitz menyala secara otomatis kapan saja pencahayaan tambahan diperlukan.

Deklinasi Mata Merah. Blitz menyala dua kali untuk mengurangi efek mata-merah.

Manual Aktif. Blitz menyala kapan saja Anda menekan tombol Rana apa pun kondisi cahayanya.

Sinkron Lmbt. Blitz menyala dengan kecepatan rana rendah.

Manual N'akt. Blitz dimatikan.

Tombol Blitz/ Bawah

Deklinasi Mata Merah diaktifkan.

(26)

Fungsi ini memungkinkan pengguna untuk mengatur jenis fokus ketika merekam gambar foto.

Untuk mengatur Fokus:

• Tekan tombol Makro/Kiri beberapa kali hingga modus Fokus yang diinginkan ditampilkan pada sudut kiri bawah pada monitor LCD.

Kamera Anda mendukung lima modus fokus.

Mengatur Modus Fokus

Fokus Otomatis. Dengan fokus otomatis, kamera akan memfokuskan pada subjek secara otomatis.

Super makro. Modus ini dirancang untuk fotografi jarak dekat.

Fokus Lebar. Fokus modus ini menyediakan Depth of Field (DOF), yang bukan dirancang untuk fotografi jarak dekat.

Tak terhingga. Ketika Tidak Terhingga

ditetapkan, kamera memfokuskan pada jarak yang jauh.

Fokus Manual. Dengan fokus manual, Anda dapat menyesuaikan jarak fokus dari 30 cm ke 100 cm dengan menekan tombol 8 atau 2. Tekan tombol OK untuk mengunci fokus dan keluar dari layar penyesuaian.

• Fokus Manual hanya dapat digunakan di dalam modus Program (halaman 38).

Tombol Makro/ Kiri

Fokus Manual diaktifkan

(27)

Fungsi ini memungkinkan pengguna untuk mengatur modus pemtotretan berlanjut. Fungsi ini hanya tersedia dalam pengambilan gambar foto. Tekan tombol Pemotretan Berlanjut/Kanan untuk

meluncurkan opsi Menu Pemotretan berlanjut, lalu tekan tombol 4 atau 6 untuk memilih opsi yang diinginkan.

• Zoom digital dinonaktifkan saat Potret Cpt Byk Gbr atau AEB digunakan. • Potret Cpt Banyak Gambar tidak dapat dipilih selama Efek Seni aktif.

Mengatur Pemotretan Berlanjut

Ikon Jenis Penjelasan

Nonaktif Menonaktifkan fungsi pemotretan berlannjut. Pmotretan

Berulang

Tekan penuh lalu tahan tombol rana untuk melakukan pemotretan berulang hingga tombol rana dilepaskan atau kartu memori penuh.

Potret Cpt Byk Gbr

Anda dapat memotret hingga 30 gambar VGA dengan sekali tekan tombol rana.

AEB

Tekan penuh tombol rana untuk menyatukan tiga gambar berurutan dengan 1/3 EV menurut urutan berikut: pencahayaan standar, pencahayaan kurang, dan pencahayaan berlebihan.

Tombol Pemotretan Berlanjut/Kanan

(28)

Menekan tombol Fungsi/Hapus pada modus Rekam akan membuka Menu Fungsi yang berisi fitur paling umum untuk foto dan film.

• Baris Menu menampilkan status saat ini dari

pengaturan kamera. Hanya fungsi yang tersedia untuk pengaturan ini yang ditampilkan sebagai ikon pada baris menu.

• Opsi yang tersedia untuk setiap komponen pada baris menu ditampilkan pada opsi Menu.

• Gunakan tombol 4 atau 6 untuk beralih antar pilihan menu, lalu tekan tombol OK untuk menyimpan dan menerapkan perubahan.

Modus Saya menampilkan Modus Pemandangan yang tersedia, dengan menyorot Modus Pemandangan yang saat ini dipilih. Ikon pada baris menu berubah menjadi

ikon Modus Pemandangan yang dipilih. Untuk mengetahui detail tentang Mode Pemandangan, lihat halaman 38.

Fungsi Rasio Aspek digunakan untuk mengatur rasio lebar dengan tinggi dari sebuah gambar. Menampilkan sisa pemotretan dalam teks bantuan secara selaras sembari memilih opsi berbeda.

Menggunakan Menu Fungsi

Tekan tombol Fungsi/Hapus pada kamera untuk membuka Menu Fungsi. Tekan tombol Fungsi/Hapus sekali lagi untuk menutup menu.

Modus Saya

Rasio Aspek

Baris menu Opsi menu

(29)

Fungsi ukuran foto digunakan untuk menetapkan resolusi sebelum Anda menangkap gambar. Mengubah Ukuran Foto memengaruhi jumlah gambar yang dapat disimpan

dalam kartu memori Anda. Semakin tinggi resolusi, semakin ruang banyak ruang memori dibutuhkan.

Tabel di bawah menampilkan nilai Ukuran Foto untuk gambar foto saat memilih

Rasio Aspek 4:3.

Ukuran Foto

Ikon Ukuran Piksel Saran Ukuran Pencetakan

4608 x 3456 Ukuran A2 3264 x 2448 Ukuran A3 2560 x 1920 Ukuran A4 2048 x 1536 Ukuran A5

640 x 480 Email

4608 x 3072 8" x 12" 3264 x 2176 6" x 9" 2560 x 1696 5" x 7" 2048 x 1360 4" x 6"

(30)

4608 x 2592 HDTV

3264 x1832 HDTV

2560 x 1440 HDTV

2048 x 1152 HDTV

640 x 360 Email

4000 x 4000 berbentuk-bujur sangkar 2832 x 2832 berbentuk-bujur sangkar 2240 x 2240 berbentuk-bujur sangkar 1728 x 1728 berbentuk-bujur sangkar

(31)

Gambar dapat ditangkap dengan keseluruhan adegan yang secara sengaja dibuat lebih terang maupun lebih gelap. Pengaturan ini digunakan ketika kecerahan yang

cocok (pencahayaan) tidak dapat diperoleh karena situasi ketika perbedaan kecerahan antara subjek dan latar (kontras) besar, atau ketika subjek yang ingin difoto sangat kecil di dalam pemandangan. Fungsi ini hanya digunakan untuk gambar foto saja.

• Fungsi ini digunakan hanya dalam modus Program (halaman 38).

• Untuk menyesuaikan pengaturan EV, tekan tombol 4 atau 6 untuk menaikkan/ menurunkan nilai. Saat Anda menyesuaikan pengaturan, monitor LCD secara bersamaan menampilkan gambar yang menerapkan pengaturan EV. Tekan tombol OK untuk menyimpan dan menerapkan perubahan.

Ini menetapkan keseimbangan putih untuk berbagai kondisi pencahayaan dan memungkinkan gambar yang akan diambil mendekati kondisi yang terlihat oleh mata manusia.

• Saat Anda berpindah di pilihan, Anda dapat melihat pratinjau pada monitor LCD secara bersamaan.

Kompensasi EV

White Balance

Ikon Item Penjelasan

Keseimbangan Putih Otomatis

Kamera secara otomatis akan menyesuaikan keseimbangan putih.

Siang Hari Cocok digunakan pada kondisi cerah terang.

Berawan Cocok digunakan pada kondisi mendung.

Tungsten Cocok untuk gambar di dalam ruang dengan _{tungsten atau halogen tanpa blitz.}

Floresen_1 Cocok untuk penggunaan gambar di dalam ruang _{dengan kondisi pencahayaan pendar kebiruan.}

(32)

Ini menetapkan sensitivitas untuk pengambilan gambar. Ketika sensitivitas ditingkatkan (dan angka ISO dinaikkan), foto akan tetap mungkin diambil walaupun

ada di lokasi yang gelap, namun gambar tampak lebih kasar (berbintik). • Fungsi ini digunakan hanya dalam modus Program (halaman 38). • Menggunakan pengaturan ISO yang lebih tinggi dalam kondisi redup dan

pengaturan ISO yang lebih rendah pada kondisi lebih terang.

Ini menetapkan metode pengukuran untuk menghitung pencahayaan.

Manual

Digunakan ketika sumber cahaya tidak dapat ditetapkan.

Harap tekan tombol Rana agar kamera secara otomatis akan menyesuaikan pengaturan keseimbangan putih sesuai dengan lingkungan.

ISO

Pengukuran

Multi Keseluruhan area layar diukur, dan pencahayaan _dihitung.

Pusat

Merata-ratakan cahaya yang diukur dari seluruh bingkai, namun memberikan bobot lebih pada pokok subjek di tengah.

Spot Porsi yang sangat kecil pada bagian tengah layar diukur, dan pencahayaan diukur.

(33)

Fungsi modus Warna menerapkan warna atau rona berbeda untuk menghasilkan efek yang lebih artistik pada gambar foto atau video.

• Saat Anda berpindah di pilihan, pratinjau pada monitor LCD berganti secara bersamaan.

Modus Warna

Nonaktif Kamera merekam seperti biasa.

Cerah

Kamera menangkap gambar dengan lebih banyak kontras dan saturasi yang menekankan warna-warna tegas.

Sepia Gambar ditangkap dalam rona sepia.

B&W Gambar ditangkap dalam warna hitam dan putih.

Merah Tajam

Gambar yang ditangkap menjadi kemerah-merahan. Cocok digunakan untuk mengambil gambar bunga atau mobil agar tampak lebih hidup.

Hijau Tajam

Gambar yang ditangkap menjadi kehijau-hijauan. Cocok digunakan untuk mengambil gambar gunung atau lapangan rumput agar tampak lebih hidup. Biru Tajam

Gambar yang ditangkap menjadi kebiru-biruan. Cocok digunakan untuk mengambil gambar langit dan laut agar tampak lebih hidup.

(34)

Fungsi ini menerapkan efek seni yang berbeda pada foto. Saat Anda memilih opsi dengan menekan tombol 4 atau 6, hasil pratinjau akan ditampilkan pada LCD.

• Anda perlu mengonfigurasikan pengaturan di bawah untuk menggunakan fungsi Efek Seni.

Zoom Digital: Nonaktif

Area AF: Semua kecuali Pelacakan Wajah

Efek Seni

Nonaktif Menonaktifkan fungsi efek seni.

Lensa Mata Ikan Fitur ini menangkap gambar dengan efek lensa mata _ikan.

Efek Miniatur

Memburamkan bag foto utk membuat pemandangan spt model skala miniatur. Dianjurkan mengambil dari sudut tinggi untuk simulasi efek miniatur.

Lukisan Fitur ini menangkap gambar dengan efek lukisan.

(35)

Anda dapat merekam video dengan kamera, waktu perekaman yang tersedia bergantung pada kapasitas kartu memori. Video dapat direkam hingga kapasitas memori maksimum tercapai. Namun demikian, panjang satu video mungkin terbatas.

1.

Nyalakan kamera dengan menekan tombol ON/OFF.

2.

Fokuskan kamera pada subjek yang akan diambil.

3.

Tekan tombol Film untuk mulai merekam film.

4.

Untuk menjeda perekaman, tekan tombol 8.

5.

Untuk melanjutkan perekaman, tekan tombol 8 sekali lagi.

6.

Untuk menghentikan perekaman, tekan tombol Film.

• Ketika kamera berhenti merekam karena mencapai waktu maksimum (29 menit) untuk satu video, cukup tekan tombol Film sekali lagi untuk melanjutkan perekaman.

• Kamera secara otomatis akan berhenti merekam ketika kapasitas memori telah penuh.

• Modus hemat daya tidak tersedia pada saat perekaman video atau menjeda perekaman.

Layar film dapat disimpan sebagai foto dengan menekan tombol rana tanpa menghentikan perekaman film.

Setelah gambar diambil, ikon dan jumlah foto akan disimpan pada layar. Jika jumlah foto maksimum tercapai, ikon dan jumlah berubah menjadi warna merah, namun perekaman film masih terus berlanjut.

• Ketika ukuran film adalah HDp30, foto yang diambil disimpan pada resolusi 1280 x 720.

• Ketika ukuran film adalah VGAp30, foto yang diambil disimpan pada resolusi 640 x 480.

Merekam Video

(36)

Tekan tombol Fungsi /Hapus untuk mengaktifkan menu pengaturan video sebelum merekam video.

Gunakan fungsi ini untuk menyesuaikan resolusi dan kualitas klip video.

Tabel di bawah menunjukkan ukuran yang tersedia dan pengaturan kualitas gambar yang terkait.

• Opsi dengan "*" hanya tersedia ketika kartu SDHC class4 atau class6 dimasukkan. Opsi akan menjadi abu-abu dan kursor tidak akan bergerak jika dinonaktifkan.

• Kamera akan berhenti merekam secara otomatis jika waktu perekaman melampaui 29 menit atau ukuran file melebihi 4 GB.

• Menggunakan memori terpasang yang dimiliki kamera atau beberapa kartu memori jenis tertentu dapat memperlambat kecepatan pemrosesan. Jika memungkinkan, gunakan kartu memori Ultra High-Speed Type. Namun perhatikan bahwa tidak semua pengoperasian tidak semua dijamin walaupun kartu memori Ultra High-Speed Type digunakan. Beberapa pengaturan kualitas film dapat membutuhkan waktu lebih lama untuk merekam data dan dapat menghasilkan gambar dan/atau audio yang terpotong-potong.

Fitur ini mengurangi derau angin selama perekaman film.

Pengaturan Perekaman Video

Ukuran Film

720p30 Untuk menonton dalam HDTV.*

VGAp30 Kualitas film yang lebih baik.

(37)

Jika Anda berada dalam modus Rekam, Anda dapat mengakses menu Rekam hanya dengan menekan tombol Menu pada kamera Anda.

Saat menu ditampilkan, gunakan kontrol navigasi 4-arah dan tombol OK untuk beralih antar pilihan menu dan menerapkan pengaturan yang diinginkan. Untuk menutup menu kapan saja, tekan tombol Menu sekali lagi.

Menu rekam memungkinkan Anda untuk mengubah mode, dan mengatur pengaturan pemotretan lainnya. Untuk membuka Menu Rekam:

Nyalakan kamera dengan menekan tombol ON/OFF.

1.

Tekan tombol Menu untuk membuka Menu Rekam.

2.

Gunakan tombol 8 atau 2 untuk beralih pada menu.

3.

Untuk memilih sebuah item, tekan tombol 6 atau tombol OK.

4.

Ubah pengaturan submenu menggunakan kontrol navigasi 4-arah.

5.

Tekan tombol OK untuk menyimpan dan menerapkan pengaturan.

Menggunakan Menu Rekam

(38)

Dua modus adegan berikut dapat dipilih untuk memotret gambar.

1.

Dari Menu Rekam, tekan 6 atau tombol OK untuk memilih Mode Pemandangan.

2.

Gunakan kontrol navigasi untuk beralih antar pilihan.

3.

Tekan tombol OK untuk menyimpan dan mengaktifkan modus Adegan yang dipilih.

Tabel di bawah menunjukkan pengaturan mode Adegan yang tersedia.

Modus Adegan juga dapat dikonfigurasikan dengan menggunakan pengaturan Menu Fungsi Modus Saya (halaman 28).

Mengatur Modus Adegan

Otomatis Cara termudah untuk memotret gambar sederhana. _{Pengaturan disesuaikan secara otomatis.}

Program

Kamera secara otomatis menyesuaikan pengaturan kamera pemotretan yang cocok seperti kecepatan rana dan nilai apertur/bukaan.

(39)

Kamera Anda memiliki Pewaktu yang dapat diatur pada fungsi Pewaktu pada menu Rekam. Pewaktu memungkinkan Anda untuk mengambil gambar setelah jeda tertentu yang telah ditentukan. Fungsi ini hanya tersedia dalam pengambilan gambar foto. Pengaturan pewaktu secara otomatis akan ditetapkan ke nonaktif ketika Anda mematikan kamera.

Untuk mengatur Pewaktu

1.

Dari menu Rekam, pilih Pewaktu otomatis.

2.

Gunakan tombol 8 atau 2 untuk berpindah antar pilihan.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Tabel di bawah menunjukkan pengaturan Pewaktu yang tersedia.

Mengatur Pewaktu

Nonaktif Menangkap gambar tanpa jeda waktu.

10 sec. Menetapkan jeda 10 detik untuk menangkap gambar _{setelah menekan tombol}_Rana_.

2 sec. Menetapkan jeda 2 detik untuk menangkap gambar setelah menekan tombol Rana.

Ganda

Melakukan jeda dan mengambil gambar dua kali. • Melakukan jeda 10 detik kemudian mengambil

gambar.

• Melakukan jeda 2 detik lainnya, lalu kemudian mengambil gambar sekali lagi.

(40)

AF adalah singkatan dari Automatic Focus (Fokus Otomatis). Fitur ini menetapkan area yang difokuskan oleh kamera.

• Fungsi ini digunakan hanya dalam modus Program (halaman 38). Menetapkan Area AF:

1.

Dari menu Rekam, pilihlah Area AF.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Tabel di bawah menunjukkan pengaturan Area AF yang tersedia.

Mengatur Area AF

Pelacakan Wajah

Kamera secara otomatis akan mendeteksi wajah. Hingga 10 wajah dapat terdeteksi pada waktu yang bersamaan. Lebar Kamera secara otomatis akan memilih area fokus di

dalam bingkai lebar.

Pusat Area fokus ditetapkan di tengah. Pelacakan AF

Kamera akan memfokuskan pada subjek saat kamera bergerak dan tetap mempertahankan fokusnya secara otomatis.

(41)

Fungsi ini ini memungkinkan Anda untuk meningkatkan atau melembutkan detail yang lebih halus pada gambar.

Mengatur Ketajaman:

1.

Dari menu Rekam, pilihlah Ketajaman.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Tabel di bawah menunjukkan pengaturan Ketajaman yang tersedia.

Mengatur Ketajaman

Tinggi Mempertajam gambar. Normal Ketajaman Normal. Rendah Melembutkan gambar.

(42)

Fungsi saturasi memungkinkan Anda untuk menyesuaikan saturasi warna dalam gambar Anda. Menggunakan saturasi yang lebih tinggi untuk warna kaya dan pengaturan saturasi yang lebih rendah untuk rona warna yang lebih alami. Mengatur Saturasi:

1.

Dari menu Rekam, pilihlah Saturasi.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Tabel di bawah menunjukkan pengaturan Saturasi yang tersedia.

Mengatur Saturasi

Tinggi Meningkatkan saturasi. Normal Saturasi normal. Rendah Mengurangi saturasi.

(43)

Fungsi ini ini memungkinkan Anda untuk menyesuaikan kontras pada gambar. Mengatur Kontras:

1.

Dari menu Rekam, pilihlah Kontras.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan.

Kualitas menetapkan kualitas (kompresi) pengambilan gambar. Kualitas menentukan jumlah kompresi yang diterapkan pada gambar. Kualitas tinggi memungkinkan Anda memperoleh gambar terbaik dengan detail lebih tajam dan kompresi lebih sedikit. Namun demikian, semakin tinggi kualitas, semakin besar ruang memori yang dibutuhkan dalam kartu memori Anda.

Mengatur Kontras

Tinggi Meningkatkan kontras.

Normal Kontras normal.

Rendah Mengurangi kontras.

Mengatur Kualitas

Sangat Baik Laju kompresi 3x. Baik Laju kompresi 7x.

(44)

Fitur ini mengontrol modus zoom Digital pada kamera Anda.

Kamera Anda memperbesar gambar menggunakan kamera zoom optikal terlebih dahulu. Ketika skala zoom melebihi 5x, kamera menggunakan zoom digital. Mengatur Zoom Digital:

1.

Dari menu Rekam, pilihlah Zoom Digital.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Tabel di bawah menunjukkan pengaturan Zoom Digital yang tersedia.

Tabel di bawah ini menunjukkan faktor zoom maksimum untuk setiap ukuran gambar ketika Zoom Intelijen digunakan.

• Pengooperasian zoom tidak dapat digunakan bersama dengan Pelacakan Wajah dan Efek Seni.

• Skala zum Intelijen maksimum berbeda-beda bergantung pada ukuran foto.

Mengatur Zoom Digital

Zum Intelijen Memperbesar gambar secara digital hampir tanpa _distorsi.

Zum Standar Memperbesar semua ukuran gambar hingga maksimum _{5x dalam pratinjau, namun kualitas gambar berkurang.}

Nonaktif Menggunakan zoom optikal saja.

Ukuran Foto Faktor zoom maksimum ketika Zoom _{Intelijen digunakan (Rasio Aspek: 4:3)}

16 M 1,0x

8 M 1,2x

5 M 1,5x

3 M 2,0x

(45)

Tanggal perekaman dapat dicetak secara langsung pada gambar foto. Fungsi harus diaktifkan sebelum gambar diambil. Setelah tanggal dan waktu dicetak pada gambar, maka tidak dapat diedit atau dihapus.

Batasan fungsi Label Tanggal.

• Fungsi ini hanya digunakan untuk gambar foto saja.

• Dapat memperlambat modus AEB/Pemotretan Berulang ketika Label Tanggal diaktifkan dalam modus AEB/Pemotretan Berulang.

• Dalam gambar vertikal atau rotasi, tanggal dan waktu pada gambar Anda masih tampak secara horizontal.

Mengatur Label Tanggal:

1.

Dari menu Rekam, pilihlah Label Tanggal.

2.

3.

Fungsi Tinjauan Otomatis memungkinkan Anda untuk melihat gambar yang diambil setelah memotretnya.

Jika Tinjauan Otomatis Aktif, kamera akan menampilkan gambar yang diambil selama 1 detik pada monitor LCD.

Mengatur Tinjauan Otomatis:

1.

Dari menu Rekam, pilihlah Tinjauan Otomatis.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Fungsi Garis Kisi akan menunjukkan kisi bingkai pada pratinjau untuk mengambil gambar. Pengaturan yang tersedia adalah: Aktif, Nonaktif.

Konfigurasi Garis Kisi akan berubah dengan rasio aspek yang berbeda.

1.

Dari menu Rekam, pilihlah Garis Kotak-kotak.

2.

3. Mengatur Label Tanggal

Mengatur Tinjauan Otomatis

(46)

Fungsi ini memungkinkan Anda untuk mencegah terjadinya gambar yang buram yang disebabkan oleh goncangan.

1.

Dari menu Rekam, pilihlah Keseimbangan.

2.

3.

Tekan tombol OK untuk menyimpan dan menerapkan perubahan. Fungsi ini memungkinkan Anda untuk merekam video dengan metode fokus otomatis.

1.

Dari menu Rekam, pilihlah Menu Rekam, pilih AF Kontinu

2.

3.

Gunakan fitur ini untuk mengaktifkan/menonaktifkan kontrol zoom dalam perekaman film. Saat fitur ini diaktifkan, suara selama pembesaran lensa tidak akan terekam.

1.

Dari Menu Rekan, pilih Zoom.

2.

3. Mengatur Keseimbangan

AF Kontinu

(47)

47 Pemutaran Ulg

Pemutaran Ulg

Anda dapat memutar ulang gambar foto dan klip video pada monitor LCD.

Modus navigasi tunggal menampilkan gambar satu per satu pada monitor LCD. Untuk melihat gambar/klip video, ikuti langkah-langkah berikut.

1.

Tekan tombol Pemutaran pada kamera.

2.

Layar monitor LCD menampilkan gambar. Untuk memahami ikon dan informasi lain pada layar, harap lihat "Tata Letak Monitor LCD" pada halaman 19.

3.

Gunakan tombol 4 atau 6 untuk melihat gambar/video berikutnya/ sebelumnya.

4.

Untuk memutar klip video, tekan tombol OK. Lihat "Memutar Video" pada halaman 49 untuk detailnya.

Fungsi ini memungkinkan Anda untuk melihat 9 gambar mini atau menurut modus kalender pada monitor. Mencari banyak gambar lebih mudah daripada navigasi gambar tunggal.

Mengatur modus 9 gambar

1.

2.

Putar putaran Zoom ke arah berlawanan dengan putaran jarum jam (kiri) sekali untuk masuk ke modus 9 gambar.

3.

Gunakan kontrol navigasi untuk beralih antar item.

4.

Tekan tombol OK untuk memilih gambar dan melihatnya seperti biasa.

Melihat dalam Navigasi Tunggal

Gambar Foto Video

(48)

48 Pemutaran Ulg

Baris gulir

Jika baris gulir muncul, ini menunjukkan bahwa layar dapat digulirkan.

Mengatur modus kalender:

1.

2.

Putar putaran Zoom ke arah berlawanan dengan putaran jarum jam (kiri) dua kali untuk melihat gambar mini dalam modus kalender.

3.

Gunakan kontrol navigasi untuk beralih antar item.

4.

Tekan tombol OK untuk memilih sebuah gambar dan melihatnya seperti biasa.

• Dalam modus kalender:

– File pertama (termasuk gambar, video, dan kesalahan file) yang terekam pada setiap tanggal muncul pada layar.

– Putar putaran Zoom ke arah searah putaran jarum jam (kanan) akan membawa kembali ke modus 9 gambar.

Ikon gambar mini:

Saat Anda melihat gambar mini, sebagian gambar mungkin akan berisi ikon. Ikon ini menunjukkan jenis file atau perekaman.

Ikon Jenis Penjelasan

Kesalahan File Menunjukkan file kesalahan.

Tampilan gambar mini Baris gulir

(49)

49 Pemutaran Ulg

Fungsi tampilan zoom berfungsi pada gambar foto saja. • Dalam tampilan normal, putar putaran Zoom searah

putaran jarum jam (kanan) beberapa kali hingga mencapai tampilan zoom yang diinginkan.

• 4 panah pada monitor menunjukkan bahwa gambar diperbesar.

• Anda dapat melakukan zoom untuk melihat hingga 12x.

• Gunakan kontrol navigasi untuk melihat gambar yang dizoom. • Tekan tombol Menu untuk menutup tampilan zoom.

Setiap kali Anda menekan tombol 8, gambar yang ditampilkan akan diputar 90. Hanya foto yang dapat diputar.

1.

2.

Gunakan kontrol navigasi untuk menggulir di antara gambar yang disimpan. Klip video memiliki ikon video yang ditampilkan pada layar.

3.

Tekan tombol OK untuk memutar video.

4.

Selama pemutaran, tekan dan tahan tombol 4 atau 6 untuk mempercepat maju atau memutar mundur video. Kamera ini mendukung kecepatan maju dan mundur hingga 4x.

5.

Selama pemutaran, gunakan putaran Zoom untuk mengontrol volume. Putar searah putaran jarum jam (kanan) untuk meningkatkan volume/Putar ke arah yang berlawanan dengan putaran jarum jam (kiri) untuk mengurangi volume.

6.

Tekan tombol 8 untuk menjeda pemutaran. Tekan tombol 8 sekali lagi untuk meneruskan. Saat dijeda, informasi pemutaran akan tetap berada pada layar kecuali akan menjadi .

7.

Untuk memajukan atau memundurkan video bingkai demi bingkai, tekan tombol 8 untuk menjeda pemutaran, lalu kemudian tekan tombol 4 atau 6.

8.

Tekan tombol 2 untuk menghentikan pemutaran. Layar monitor LCD menampilkan gambar bingkai video dalam modus navigasi Tunggal.

Zoom Gambar

Memutar Gambar

(50)

50 Pemutaran Ulg

• Informasi pemutaran, kecuali ikon , akan ditampilkan ketika video dijeda, selama REW/FF atau modus bingkai demi bingkai.

• Volume tidak dapat disesuaikan ketika dijeda atau selama modus REW/FF.

Saat klip video dijeda, tekan tombol Fungsi/Hapus untuk masuk ke modus Edit Film. Sebuah Panel Edit ditampilkan pada sudut kiri bawah layar sementara bilah waktu dan tampilan panjang film berada di bagian bawah layar.

Menetapkan Titik Awal/Akhir

1.

Gunakan tombol 8 dan 2 untuk memilih yang akan menetapkan titik awal dari film yang dipangkas. Berikutnya, gunakan tombol 4 dan 6 untuk memilih yang akan menetapkan titik akhir dari film yang dipangkas.

2.

Menekan 4 atau 6 memindahkan 1/30-detik ke dua arah. Panjang film harus sekurang-kurangnya dua detik.

3.

Pilih untuk mempratinjau atau untuk menyimpan klip video.

4.

Pilih dan tekan tombol OK untuk keluar dari modus Edit Film dan kembali ke waktu dijeda apakah titik Awal/Akhir sudah ditetapkan atau belum.

• Klip video yang diedit akan disimpan sebagai file berbeda yang dapat diedit kembali.

Menggunakan Edit Film

Titik Awal Panel Edit Bilah Waktu Titik Akhir Pratinjau Simpan Kembali Panjang Film

(51)

51 Pemutaran Ulg

Ada dua cara untuk menghapus gambar/video. • Menggunakan tombol Fungsi/Hapus.

• Menggunakan menu Pemutaran Hapus. Lihat "Hapus" pada halaman 52. Menggunakan Tombol Fungsi/Hapus

Gunakan tombol Fungsi/Hapus pada kamera untuk menghapus gambar/klip video.

1.

2.

Melihat gambar/klip video dalam modus navigasi Tunggal.

3.

Gunakan tombol 4 atau 6 untuk menggulirkan layar.

4.

Ketika gambar/klip video yang diinginkan ditampilkan pada monitor LCD, tekan tombol Fungsi/Hapus.

5.

Konfirmasi pemilihan akan muncul pada layar.

6.

Pilih Hapus.

7.

Tekan tombol OK untuk menghapus.

8.

Gambar berikutnya ditampilkan pada monitor LCD. Untuk menghapus file yang lain, gunakan tombol 4 atau 6 untuk menggulir di antara gambar/klip video. Kemudian, ulangi langkah 6 sampai 7.

9.

Untuk menutup fungsi Hapus dan kembali ke modus navigasi Tunggal, pilih Batal.

• File yang terkunci tidak dapat dihapus setiap saat. Saat Anda mencoba menghapus file yang terkunci, kamera akan menampilkan pesan "File Dikunci" pada monitor LCD.

(52)

52 Pemutaran Ulg

Menu pemutaran memungkinkan Anda untuk mengedit gambar dan menetapkan pengaturan pemutaran.

Membuka Menu Pemutaran:

1.

2.

Tekan tombol Menu untuk membuka Menu Pemutaran.

3.

Gunakan tombol 8 atau 2 untuk beralih antar pilihan menu.

4.

Untuk memilih menu, tekan tombol 6 atau tombol OK.

5.

Ubah pengaturan submenu menggunakan kontrol navigasi 4-arah.

6.

Tekan tombol OK untuk menyimpan dan menerapkan pengaturan.

Fungsi Hapus memungkinkan Anda untuk menghapus file yang tidak diinginkan dalam memori internal atau pada kartu memori. File terproteksi tidak dapat dihapus, untuk menghapus, buka proteksi file terlebih dulu. Lihat "Proteksi" pada halaman 55. Menghapus gambar/klip video:

1.

Dari menu Pemutaran, pilihlah Hapus.

2.

Submenu Hapus ditampilkan pada monitor LCD. Pilih pengaturan yang tersedia.

• Satu: Pilihlah satu file untuk dihapus.

• Multi: Pilih beberapa file untuk menghapus secara bersamaan. • Semua: Hapus semua file.

Menghapus sebuah file tunggal:

1.

Pilih Satu pada submenu Hapus, gambar ditampilkan pada monitor LCD dalam modus navigasi Tunggal.

2.

3.

Ketika gambar/klip video yang diinginkan ditampilkan pada monitor LCD, pilih Hapus.

4.

Tekan tombol OK untuk menghapus.

Menu Pemutaran

(53)

53 Pemutaran Ulg

5.

Gambar berikutnya ditampilkan pada monitor LCD. Untuk menghapus file

yang lain, gunakan tombol 4 atau 6 untuk menggulir di antara gambar/klip video. Ulangi langkah 3 sampai 4.

6.

Untuk menutup fungsi Hapus dan kembali ke modus Pemutaran, pilih Batal. Menghapus beberapa file:

1.

Pilih Multi pada submenu Hapus, gambar ditampilkan dalam tampilan gambar mini pada monitor LCD.

2.

Gunakan kontrol navigasi untuk beralih antar file.

3.

Ketila gambar/klip video yang diinginkan disorot,

tekan tombol OK untuk menandai gambar/klip video yang akan dihapus.

4.

Ulang langkah 3 hingga semua gambar yang ingin dihapus telah ditandai.

5.

Tekan tombol Menu. Konfirmasi pemilihan akan muncul.

6.

Tekan Ya untuk mengonfirmasikan.

7.

Tekan tombol OK untuk menghapus gambar yang ditandai. Menghapus semua file:

1.

Pilih Semua pada submenu Hapus. Pesan konfirmasi akan muncul.

2.

Pilih Ya.

(54)

54 Pemutaran Ulg

Fungsi tayangan slide memungkinkan Anda untuk memutar ulang gambar foto secara otomatis satu per satu.

Untuk melihat tayangan slide:

1.

Dari menu Pemutaran, pilihlah Tampilan slide. Menu tayangan slide akan muncul.

2.

Menetapkan pengaturan tayangan slide.

3.

Pilih Mulai, lalu tekan tombol OK untuk memulai tayangan slide.

4.

Selama tayangan slide, tekan tombol OK untuk menjeda tayangan slide.

5.

Gunakan tombol 8 atau 2 untuk beralih antar opsi. Pilih Lanjut atau Keluar dari tayangan slide.

6.

Tekan tombol OK untuk menerapkan opsi yang dipilih. Untuk mengubah pengaturan tayangan slide:

1.

Dari menu Tayangan slide, gunakan tombol 8 atau 2 untuk beralih antar pilihan.

2.

Pilih pengaturan Interval. Tekan tombol 4 atau 6 untuk menyesuaikan. Pilih di antara pengaturan interval yang tersedia: 1 dtk., 3 dtk., 5 dtk., dan 10 dtk.

3.

Pilih Pengaturan Transisi. Tekan tombol 4 atau 6 untuk menyesuaikan. Pilih di antara beberapa pengaturan transisi yang tersedia.

4.

Pilih Pengaturan Ulangi. Tekan tombol 4 atau 6 untuk menyesuaikan. Pengaturan yang tersedia adalah: (Ya), (Tidak).

(55)

55 Pemutaran Ulg

Mengatur data ke hanya-baca untuk mencegah gambar terhapus secara tidak sengaja.

File terproteksi memiliki ikon kunci ketika dilihat dalam modus Pemutaran. Memproteksi file:

1.

Dari menu Pemutaran, pilihlah Proteksi.

2.

Submenu Proteksi ditampilkan pada monitor LCD. Pilih pengaturan yang tersedia.

• Satu: Pilihlah satu file untuk dikunci/dibuka kuncinya.

• Multi: Pilih beberapa file dari tampilan gambar mini untuk mengunci/membuka kunci.

• Kunci semua: Kunci semua file. • Buka semua: Membuka kunci semua file.

Untuk menghapus/membuka kunci sebuah file tunggal:

1.

Pilih Satu pada submenu Proteksi, gambar ditampilkan pada monitor LCD dalam modus navigasi Tunggal.

2.

3.

Ketika gambar yang diinginkan ditampilkan pada monitor LCD, tekan tombol OK untuk memilih Kunci/Buka Kunci.

4.

Untuk menutup fungsi proteksi/buka proteksi dan kembali ke menu Pemutaran, pilih Keluar.

(56)

56 Pemutaran Ulg

Memproteksi/membuka proteksi beberapa file:

1.

Pilih Multi pada submenu Proteksi, gambar ditampilkan dalam tampilan gambar mini pada monitor LCD.

2.

Gunakan kontrol navigasi untuk beralih antar file.

3.

Ketika file yang diinginkan disorot, tekan tombol OK untuk menandai/ menghapus tanda klip file yang akan diproteksi.

4.

Ulang langkah 3 hingga semua file yang ingin diproteksi telah ditandai.

5.

Tekan tombol Menu. Konfirmasi pemilihan akan muncul.

6.

Pilih Ya.

7.

Tekan tombol OK untuk mengunci file dan kembali ke modus Perekaman. Menghapus semua file:

1.

Pilih Kunci semua pada submenu Proteksi. Pesan konfirmasi akan muncul.

2.

Pilih Ya.

3.

Tekan tombol OK untuk mengunci semua file. Membuka kunci semua file:

1.

Pilih Buka semua pada submenu Proteksi. Pesan konfirmasi akan muncul.

2.

Pilih Ya.

(57)

57 Pemutaran Ulg

Fungsi modus Warna memungkinkan Anda untuk mengedit gambar foto untuk menerapkan warna atau rona berbeda untuk menghasilkan efek lebih artistik. Gambar yang diedit dalam fungsi ini disimpan sebagai file baru.

Untuk mengaktifkan Modus Warna:

1.

2.

Tekan tombol 4 atau 6 untuk menggulir dan memilih gambar untuk diedit.

3.

4.

Pilih Modus Warna. Submenu modus Warna muncul.

5.

Tekan tombol 4 atau 6 untuk menggulir dan memilih opsi. Saat Anda berpindah di pilihan, pratinjau pada monitor LCD berganti secara bersamaan.

Tabel di bawah menunjukkan pengaturan yang tersedia.

Modus Warna

Nonaktif Tidak ada efek yang ditambahkan ke gambar. Sepia Gambar disimpan dalam rona sepia.

B&W Gambar disimpan dalam warna hitam dan putih. Merah Tajam Gambar disimpan dalam semburat kemerahan. Hijau Tajam Gambar disimpan dalam semburat kehijauan. Biru Tajam Gambar disimpan dalam semburat kebiruan.

(58)

58 Pemutaran Ulg

Fungsi Efek Seni hanya berlaku untuk gambar foto dengan efek artistik berbeda. Gambar yang diedit dalam fungsi ini disimpan sebagai file baru.

Mengaktifkan Efek Seni:

1.

2.

Tekan tombol 4 atau 6 untuk menggulir dan memilih gambar untuk diedit.

3.

4.

Pilih Efek Seni. Submenu Efek Seni muncul.

5.

Tekan tombol 4 atau 6 untuk menggulir dan memilih opsi. Saat Anda berpindah di pilihan, pratinjau pada monitor LCD berganti secara bersamaan.

Tabel di bawah menunjukkan pengaturan yang tersedia.

• Setiap kali membuka submenu, kursor tereletak pada "Nonaktif".

Efek Seni

Nonaktif Tidak ada efek yang ditambahkan ke gambar. Negatif Gambar muncul di seberang gambar asli. Mozek Gambar diterapkan dalam bentuk kotak mozaik. Astral Gambar diterapkan dalam bentuk semburat cahaya.

Efek Miniatur

Bagian dari foto akan dikaburkan dan membuat adegan tampak seperti model skala miniatur. Mengambil gambar ke bawah dari sudut tinggi disarankan untuk simulasi efek miniatur.

Lukisan Gambar diterapkan dengan efek cat air. Sketsa Gambar diterapkan dengan efek sketsa pensil.
