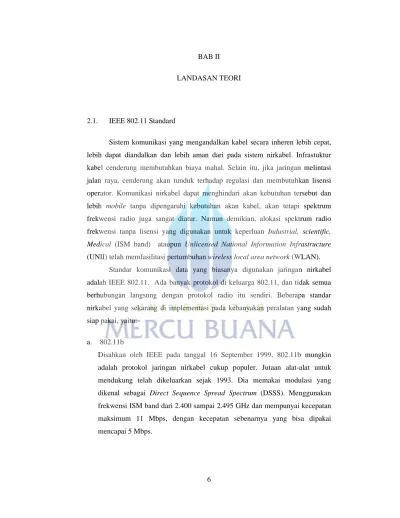

6 BAB II
LANDASAN TEORI
2.1. IEEE 802.11 Standard
Sistem komunikasi yang mengandalkan kabel secara inheren lebih cepat, lebih dapat diandalkan dan lebih aman dari pada sistem nirkabel. Infrastuktur kabel cenderung membutuhkan biaya mahal. Selain itu, jika jaringan melintasi jalan raya, cenderung akan tunduk terhadap regulasi dan membutuhkan lisensi operator. Komunikasi nirkabel dapat menghindari akan kebutuhan tersebut dan lebih mobile tanpa dipengaruhi kebutuhan akan kabel, akan tetapi spektrum frekwensi radio juga sangat diatur. Namun demikian, alokasi spektrum radio frekwensi tanpa lisensi yang digunakan untuk keperluan Industrial, scientific, Medical (ISM band) ataupun Unlicensed National Information Infrastructure (UNII) telah memfasilitasi pertumbuhan wireless local area network (WLAN).
Standar komunikasi data yang biasanya digunakan jaringan nirkabel adalah IEEE 802.11. Ada banyak protokol di keluarga 802.11, dan tidak semua berhubungan langsung dengan protokol radio itu sendiri. Beberapa standar nirkabel yang sekarang di implementasi pada kebanyakan peralatan yang sudah siap pakai, yaitu:
a. 802.11b
Disahkan oleh IEEE pada tanggal 16 September 1999, 802.11b mungkin adalah protokol jaringan nirkabel cukup populer. Jutaan alat-alat untuk mendukung telah dikeluarkan sejak 1993. Dia memakai modulasi yang dikenal sebagai Direct Sequence Spread Spectrum (DSSS). Menggunakan frekwensi ISM band dari 2.400 sampai 2.495 GHz dan mempunyai kecepatan maksimum 11 Mbps, dengan kecepatan sebenarnya yang bisa dipakai mencapai 5 Mbps.
7 b. 802.11g
Karena belum disahkan sampai Juni 2003, 802.11g merupakan pendatang yang telat di pasar nirkabel. Biarpun terlambat, 802.11g sekarang menjadi standar protokol jaringan nirkabel yang pada kenyataannya dipakai di semua laptop dan kebanyakan alat-alat lainnya. 802.11g memakai ISM band yang sama dengan 802.11b, tetapi memakai modulasi yang bernama Orthogonal Frequency Division Multiplexing (OFDM). Dia punya kecepatan maksimum data 54 Mbps (dengan throughput yang bisa dipakai sebesar 22 Mbps), dan bisa turun menjadi 11 Mbps DSSS.
c. 802.11a
Disahkan juga oleh IEEE pada tanggal 16 September 1999, 802.11a juga memakai modulasi OFDM. 802.11a mempunyai kecepatan maksimum data 54 Mbps, dengan throughput sampai setinggi 27 Mbps. 802.11a beroperasi di ISM band antara 5.745 dan 5.805 GHz dan di bagian dari UNII band diantara 5.150 dan 5.320 GHz. Ini membuatnya tidak cocok dengan 802.11b atau 802.11g, dan frekuensi yang lebih tinggi berarti memiliki jangkauan lebih pendek dari pada 802.11b/g dengan daya pancar yang sama. Peralatan 802.11a sebetulnya relatif murah, tapi tidak sepopuler 802.11b/g.
d. 802.11n
Disahkan pada bulan Oktober 2009. Teknologi yang digunakan adalah MIMO. Kecepatan maksimum menggunakan teknologi ini adalah 300Mbps. Frekwensi yang digunakan 2,4GHz dan 5GHz.
Standar 802.11 untuk wireless local area network (WLAN) beroperasi pada physical (PHY) dan MAC layer. Seperti terlihat pada Gambar 2.1 lapisan atas pada data link (OSI layer 2) disediakan oleh Logical Link Control (LLC) layanan yang ditetapkan dalam standar 802.2 yang juga digunakan oleh jaringan Ethernet (802.3) dan menyediakan link ke lapisan protokol jaringan yang lebih tinggi.
8

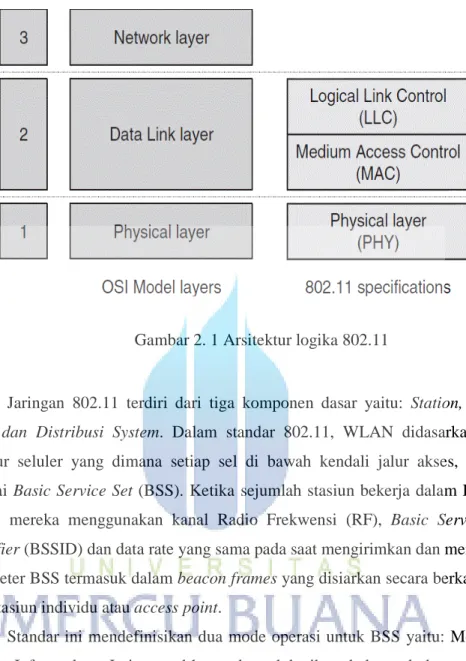

Gambar 2. 1 Arsitektur logika 802.11
Jaringan 802.11 terdiri dari tiga komponen dasar yaitu: Station, Access Point dan Distribusi System. Dalam standar 802.11, WLAN didasarkan pada struktur seluler yang dimana setiap sel di bawah kendali jalur akses, dikenal sebagai Basic Service Set (BSS). Ketika sejumlah stasiun bekerja dalam BSS itu berarti mereka menggunakan kanal Radio Frekwensi (RF), Basic Service Set Identifier (BSSID) dan data rate yang sama pada saat mengirimkan dan menerima. Parameter BSS termasuk dalam beacon frames yang disiarkan secara berkala baik oleh stasiun individu atau access point.
Standar ini mendefinisikan dua mode operasi untuk BSS yaitu: Mode Ad hoc dan Infrastruktur. Jaringan ad-hoc terbentuk ketika sekelompok dua atau lebih stasiun 802.11 berkomunikasi secara langsung satu sama lain tanpa access point atau koneksi ke jaringan kabel. Mode operasi jaringan ad-hoc juga dikenal sebagai mode peer-to-peer yang memungkinkan koneksi nirkabel dapat dengan cepat terbentuk untuk berbagi data antara sekelompok computer dengan mengaktifkan interface wireless. Seperti terlihat pada Gambar 2.2 Layanan dalam mode jaringan ad-hoc disebut sebagai Independent Basic Service Set (IBSS), dan dalam IBSS semua stasiun menyebarkan beacon packet (paket suara) dan menggunakan BSSID secara acak.
9
Tabel 2. 1 Komponen dasar 802.11
Komponen Deskripsi
Station Perangkat yang mengimplementasikan lapisan protokol 802.11 MAC dan PHY
Access Point Acess station yang memberikan address ke station, dikenal sebagai satu BSS dan system distribusi.
Ditribution sytem Komponen network, umumnya Ethernet kabel yang menghubungkan jalur akes dengan access point.
Gambar 2. 2 Topologi Mode Ad-hoc
Mode infrastruktur terjadi ketika stasiun terhubung dengan access point. Sebuah WLAN dengan access point terhubung dengan beberapa station dan perangkat dengan media kabel melalui hub atau switch. Seperti terlihat pada gambar 2.3 semua komunikasi antara stasiun di BSS melewati access point, bahkan jika dua stasiun nirkabel di area yang sama harus berkomunikasi satu sama lain. Ini akan menyebabkan komunikasi ganda (pertama station mengirim ke access point, kemudian dari access point ke station tujuan) mungkin ini akan tampak seperti overhead yang tidak diperlukan pada jaringan sederhana, tetapi manfaat penggunaan infrastruktur BSS dibanding IBSS adalah: bahwa access point dapat menampung data ketika stasiun penerima dalam kondisi menunggu. Dalam mode infrastruktur, access point akan mengambil alih proses broadcast beacon frame. Access point juga terhubung ke jaringan distribusi menggunakan media kabel, tetapi juga bisa menjadi jembatan nirkabel untuk station WLAN lain
10
dalam satu area. Dalam hal ini area di dukung oleh masing-masih access point BSS dan jika terdapat dua atau lebih area di dalam LAN makan akan di kombinasikan dan di kenal sebagai Extended Service Set (ESS).
Gambar 2. 3 Topologi Mode Infrastruktur
Pada ESS, Access Point (APs) akan menggunakan sistem distribusi untuk mentransfer data dari satu BSS ke yang lain, dan juga memungkinkan stasiun untuk berpindah dari satu AP ke yang lain tanpa ada gangguan.
2.1.1. Frekwensi
Pita frekwensi bisa diibaratkan sebuah jalan. kanal berfungsi seakan-akan sebagai jalur-jalur pemisah pada sebuah jalan tersebut. Perangkat 802.11a bekerja pada frekuensi 5,150 – 5.875 GHz. Seperti terlihat gambar 2.5 Sedangkan 802.11b/g bekerja pada frekuensi 2,400-2,497 GHz. Spektrum frekuensi 2,4GHz terbagi ke dalam 14 kanal, kanal 1 dengan frekuensi 2,412 GHz sampai dengan kanal 14 dengan frekuensi 2,484 GHz dengan masing-masing lebar pita kanal sebesar 20Mhz lihat gambar 2.4
11
Gambar 2. 4 Kanal IEEE 802.11b/g
Gambar 2. 5 Kanal IEEE 802.11a 2.1.2. Service Set Identifier (SSID)
SSID adalah sebuah nama yang dipakai oleh jaringan wireless dan merupakan karakter yang unik, case sensitive dan menggunakan alpha numeric dengan nilai karakter 2-32 karakter. SSID dikirimkan dalam beacon, station harus di konfigurasikan dengan SSID yang cocok untuk bisa bergabung dengan sebuah access point jaringan nirkabel. Beacon adalah bingkai terpendek yang dikirimkan oleh access point ke station untuk mengatur sinkronisasi komunikasi. Paket beacon ini berisikan informasi SSID, Channel dan sebagainya. Informasi yang
12
terdapat dalam beacon inilah yang dibutuhkan supaya komunikasi jaringan wireless bisa terjadi.
Station yang ingin terhubung pada jaringan wireless akan melihat kedalam beacon untuk mengetahui SSID dari jaringan mana yang akan di hubungi. Kemudian station akan mencari tahu alamat MAC Address dimana beacon itu berasal mengirimkan permintaan autentikasi dengan tujuan untuk meminta pada access point untuk bergabung denganya. Apabila sebuah station diset untuk dapat menerima beberapa SSID sekaligus, maka station akan mencoba bergabung dengan access point yang pertama kali mengirim signal dan bergabung dengan access point dengan signal yang paling kuat.
2.1.3. TX Power dan RX Sensitivity
Tiap wireless card memiliki spesifikasi TX Power dan RX Sensitivity yang bervariasi sesuai dengan kualitas card itu sendiri. Tidak hanya pada kualitas, seperti terlihat pada Gambar 2.6 TX Power dan RX Sensitivity juga akan berubah sesuai dengan band yang digunakan dan besarnya throughput yang melewati card tersebut.
Gambar 2. 6 Perbandingan nilai TX Power dan RX Sensitivity
Wireless card akan secara otomatis menyesuaikan dengan besarnya throughput yang digunakan, biasanya TX Power dan RX sensitivity akan secara bertahap diturunkan jika throughput yang melewati card tersebut semakin tinggi.
13 2.1.4. Data Rate
Pada komunikasi nirkabel terdapat parameter “Data Rate” yang melambangkan kemampuan atau kapasitas transfer data dari komunikasi nirkabel tersebut. Setiap satuan data rate menggunakan modulasi yang berbeda-beda. Semakin besar data rate maka semakin komplek modulasi yang digunakan, berikut nilai data rate yang digunakan pada standar IEEE 802.11
• 802.11b 1, 2, 5.5, 11 Mbps
• 802.11a/g 6, 9, 12, 18, 24, 36, 48, 54 Mbps • 802.11n Up to 100 ∼ 200 Mbps.
Parameter data rate pada nirkabel tidak melambangkan secara harfiah dan pasti seberapa besar throughput dari link tersebut, karena data rate akan berubah secara dinamis sesuai dengan kondisi signal dan situasi di sekitar perangkat. Lebih mudahnya data rate adalah kemampuan maksimal throughput untuk komunikasi half-duplex atau komunikasi satu arah.
2.1.5. Wireless Performance
Performa link nirkabel sangat bergantung dari kualitas signal yang didapatkan dari link nirkabel tersebut. Parameter Signal to Noise Ratio (SNR) dan Client Connection Quality (CCQ) dapat melambangkan kualitas dari link nirkabel tersebut.
2.5.1.1.Signal to Noise Ratio (SNR)
Sebuah wireless link yang menggunakan frekuensi tertentu akan menerima apa pun yang ditransmisikan, ditambah lagi kebisingan (gangguan) di sekitar perangkat. Jika kekuatan transmisi secara signifikan lebih kuat dari kebisingan, maka perangkat dapat efektif mengabaikan kebisingan. Jika sinyal yang diterima sebanding dengan kebisingan lingkungan sekitar, maka perangkat wireless tidak akan mampu membedakan sinyal dari perangkat lawan dengan kebisingan. Hal ini akan menyebabkan komunikasi nirkabel dan Data tidak berjalan dengan baik.
14
SNR adalah rasio perbandingan antara signal yang diterima dengan gangguan sekitar.
SNR = 10 log ( ) = P , − .
Serangkaian tes dilakukan untuk menentukan dampak dari nilai SNR pada performa jaringan nirkabel dan juga berpengaruh pada kestabilan link terhadap beban link, disarankan menggunakan sekitar 20dB sebagai SNR minimum untuk link wireless yang stabil.
• 40dB SNR = Excellent signal (5 bars), Cepat terkoneksi, throughput maksimal dan stabil.
• 25dB to 40dB SNR = Very good signal (3 - 4 bars), Terkoneksi baik, throughput maksimal.
• 15dB to 25dB SNR = Low signal (2 bars), Terkoneksi baik, throughput tidak maksimal.
• 10dB - 15dB SNR = very low signal (1 bar), koneksi tidak terlalu stabil, throughput rendah.
• 5dB to 10dB SNR = no signal, koneksi sangat tidak stabil, throughput sangat rendah.
2.5.1.2.Client Connection Quality (CCQ)
Client Connection Quality (CCQ) adalah nilai dalam persen yang menunjukkan efektifitas bandwidth yang digunakan terhadap bandwidth maksimum yang tersedia secara teoritis. CCQ adalah nilai rata-rata perbandingan Tmin / Treal, yang bisa dihitung untuk setiap frame data yang dikirimkan, dimana Tmin adalah waktu yang dibutuhkan untuk mengirim frame yang diberikan pada tingkat tertinggi tanpa pengiriman ulang, Sedangkan Treal adalah waktu yang diperlukan untuk mentransmisikan frame di kondisi nyata. CCQ berbanding lurus dengan real throughput yang bisa didapatkan pada sebuah jaringan nirkabel. Semakin bagus CCQ maka semakin tinggi throughput yang dihasilkan. Tetapi Signal strength yang bagus tidak menjamin mendapatkan throughput yang tinggi. Hal ini disebabkan di wireless memiliki 2 type signal strength yaitu :
15
• TX Signal Strength – signal dari perangkat yang diterima di perangkat lawan.
• RX Signal Strength – signal perangkat lawan yang diterima di perangkat tersebut.
Jika kedua type signal strength tidak sama (rata-rata seimbang) maka komunikasi nirkabel tidak akan berjalan dengan baik.
2.2. Wireless Mesh Network (WMN)
Access Point saling berhubungan satu sama lain dengan menggunakan jaringan nirkabel secara peer-to-peer membentuk infrastruktur backhaul disebut jaringan wireless mesh. Kelompok teknis IEEE bekerja untuk mengembangkan standar 802.11s untuk jaringan nirkabel mesh. memiliki draf awal pada bulan Juli dan di ratifikasi pada awal 2008. IEEE mendefinisikan kemampuan 802.11s di beberapa hal antara lain[Gurevich,2008]:
• Penemuan topologi • Seleksi jalur • Alokasi channel • Keamanan • Manajemen lalulintas • Manajemen jaringan
IEEE 802.11s mengusulkan rincian standar bagaimana cara node agar dapat bergabung dengan jaringan mesh (Lihat Gambar 2.7) antara lain:
1. Simpul mesh mengiklankan profil mereka dan kapabilitas mesh ke dalam beacon, simpul mesh MPX menemukan simpul lain di dalam jaringan mesh.
2. MPx terhubung dan terdaftar dengan simpul tetangga (MAP2, MAP4) 3. MPx ikut berpartisipasi dalam memilih jalur yang terbaik dalam proses
16
Gambar 2. 7 Cara kerja 802.11s
WMN merupakan perkembangan jaringan nirkabel tradisional seperti jaringan nirkabel seluler dan jaringan wireless LAN. WMN menawarkan berbagai macam keuntungan antara lain toleransi atas kegagalan jaringan (fault toleran), kemudahan dalam konfigurasi (simplicity of setting up network) dan kemampuan broadband (broadband capability ). WMN dapat dilihat sebagai salah satu jenis jaringan Ad Hoc, WMN dan Mobile Ad Hoc Network (MANET) mempunyai hubungan yang sangat erat satu sama lain, hanya saja MANET harus dapat menyelesaikan masalahnya sendiri berkaitan dengan pergerakan nodenya. Tidak seperti pada jaringan seluler dimana jika ada kegagalan pada salah satu Base Station (BS) maka akan berdampak pada tidak ketersediaan layanan komunikasi pada wilayah area geografis yang luas, WMS memberikan toleransi kesalahan yang tinggi ketika ada kegagalan node.
WMN terbentuk dari susunan beberapa perangkat nirkabel (node) yang saling berhubungan satu sama lain dan hubungan setiap perangkat nirkabel dengan perangkat nirkabel lain menggambarkan sebuah link. Ada 2 tipe topologi mesh yaitu: full mesh dan partial mesh. Topologi full mesh ini menghubungkan tiap node dengan semua node lainnya, Jumlah link yang terbentuk terisolir dengan jumlah perangkat, Semakin banyak jumlah perangkat maka akan semakin banyak jumlah link yang terbentuk. Pada topologi mesh penuh 5 buah perangkat akan membentuk 10 buah link. Coba bayangkan bagaimana menghubungkan mesh
17
penuh pada 100 access point maka akan menghasilkan 4.950 link. Ini tentu tidak efisien karena itu full mesh biasanya dipakai di jaringan skala kecil. Topologi mesh berikutnya adalah partial mesh alias mesh sebagian. Ini mirip dengan full mesh, hanya saja tidak setiap peranti dihubungkan ke peranti lainnya di jaringan, tapi hanya dipilih dari alternatif yang ada. Partial mesh ini yang paling sering digunakan dalam lingkungan backbone karena merupakan jaringan vital yang sangat bergantung pada redundansi untuk menjaga layanan bisa berjalan secara nonstop, misalnya di ISP.
Gambar 2. 8 Tipe topologi mesh
Karakteristik utama yang dimiliki wireless mesh network adalah proses komunikasi data yang sederhana dan praktis karena setiap node dapat berfungsi sebagai penerima dan pengirim, wireless mesh network juga memiliki kemampuan dalam self-healing yaitu mampu menjaga konektifitas apabila ada kerusakan di salah satu node.
Ada 4 manfaat utama wireless mesh network yaitu[Murphy,2006]:
• Dapat dengan mudah menambah access point. Ini dikarenakan pada jaringan mesh access point dapat menerima dan melewatkan trafik. Mesh dapat dengan cepat di konfigurasi dan lebih murah karena tidak di butuhkan infrastruktur kabel.
• Mesh node dapat di tambahkan dimana saja, sehingga akan menambah cakupan yang lebih baik. Node dapat di tambahkan tanpa harus memperhatikan kabel sebagai tulang punggung. Satu-satunya keterbatasan adalah power. Semakin dekat posisi node maka akan semakin bagus, ini dikarenakan link akan menggunakan modulasi yang tinggi, semakin tinggi
18
modulasi yang digunakan maka akan semakin tinggi throughput yang dihasilkan.
• Jaringan wireless mesh merupakan mode jaringan yang ulet dan toleransi terhadap kegagalan dari jaringan infrastruktur terpusat. Menyediakan node dalam jumlah memadai, jaringan mesh dapat mempertahankan kemacetan sementara, kegagalan pada salah satu node dan gangguan lokal.
• Perangkat mesh dapat diatur sehingga dapat menghasilkan bandwidth yang tinggi antar perangkat mesh tanpa membutuhkan access point sentral, Seperti layaknya pada jaringan peer-to-peer.
2.2.1. Perbedaan Wireless Ad-hoc dan WMN
Pada tabel 2.2 membandingkan jaringan nirkabel ad hoc dan WMN. Perbedaan utama antara kedua jenis jaringan berdasarkan pada mobilitas node dan topologi jaringan. Jaringan ad hoc mempunyai mobilitas node yang tinggi dimana topologi jaringan akan berubah secara dinamik. Di sisi lain, WMN memiliki jenis jaringan dengan node yang relatif lebih statis. Oleh karena itu, mobilitas jaringan WMN sangat rendah dibandingkan dengan jaringan nirkabel ad hoc.
Tabel 2. 2 Perbedaan Wireless Ad hoc dan WMN
Isu Ad hoc WMN
Topologi Jaringan Topologi dinamis Topologi statik Mobilitas Node Mobilitas node dari
menengah ke tinggi
Mobilitas node rendah Kendala Energi Kebutuhan energi tinggi Kebutuhan energy rendah Karakteristik Aplikasi Sementara Semipermanen atau
permanen Kebutuhan
infrastruktur
Infrastruktur Sebagian atau seluruhnya infrastruktur tetap
Relay Relay oleh node dynamic Relay oleh node static Performa routing Semuanya distribusikan
oleh on demand routing
Sepenuhnya di
distribusikan atau sebagian dengan hirarki routing yang disukai
Deployment Mudah Dibutuhkan perencanaan
Karakteristik trafik Berdasarkan trafik user Berdasarkan user dan sensor trafik
Skenario aplikasi popular
Komunikasi taktis Komunikasi taktis dan sipil
19 2.2.2. Arsitektur Wireless Mesh Network
WMN terdiri dari dua jenis node yaitu: mesh router dan mesh client. Selain kemampuan routing, pada router nirkabel konvensional juga dapat digunakan untuk gateway atau repeater, wireless mesh router mempunyai fungsi routing tambahan untuk mendukung jaringan mesh. Untuk lebih meningkatkan jaringan mesh, router mesh biasanya dilengkapi dengan beberapa antarmuka nirkabel yang dibangun baik pada teknologi akses nirkabel yang sama atau berbeda. Jika dibandingkan dengan router nirkabel konvensional, wireless mesh router dapat mencapai cakupan yang sama dengan daya transmisi yang jauh lebih rendah melalui komunikasi multi-hop. MAC protokol pada mesh router ditingkatkan dengan skalabilitas yang lebih baik di sebuah lingkungan mesh multi-hop. Terlepas dari semua perbedaan ini, wireless mesh router dan wireless router konvensional biasanya dibangun menggunakan perangkat keras yang sama.
Arsitektur WMN berdasarkan fungsi node dapat di klasifikasi menjadi tiga kelompok[3] yaitu:
a. Infrastruktur/backbone WMN
Infrastruktur WMN dibangun dengan berbagai jenis teknologi radio meskipun yang paling banyak digunakan adalah teknologi IEEE 802.11. mesh router dari WMN dapat mengkonfigurasi (self-configuring) dan perbaikan link (self-healing) sendiri antar mesh router. Dengan fungsi gateway, mesh router dapat terhubung ke jaringan internet menggunakan antarmuka Ethernet untuk menyebarkan. Kemampuan ini biasa disebut Infrastruktur meshing. Melalui fungsi gateway atau bridge klien konvensional dapat terhubung dengan mesh router menggunakan antarmuka Ethernet, sedangkan untuk klien konvensional dengan menggunakan teknologi radio yang sama dapat langsung terhubung dengan mesh router.
b. Mesh Client
Mesh Client menyediakan jaringan peer-to-peer antar perangkat klien yang lain. Dalam tipe arsitektur ini, node klien merupakan jaringan nyata yang melakukan routing dan konfigurasi serta menyediakan aplikasi end-user untuk pelanggan. Oleh karena itu, mesh router tidak di perlukan pada
20
tipe jaringan ini. Pada mesh client, paket yang dikirimkan untuk node akan melewati beberapa node sebelum sampai ke node tujuan.
c. Hybrid WMN
Arsitektur hybrid WMN merupakan gabungan dari infrastruktur dan mesh klien. Mesh klien dapat mengakses jaringan melewati mesh router maupun secara langsung meshing dengan mesh klien lain, sementara infrastruktur menyediakan konektifitas ke jaringan lain seperti internet, Wi-Fi, WiMAX, seluler, dan jaringan sensor, kemampuan routing klien meningkatkan konektifitas dan cakupan dalam WMN.
2.2.3. Karakteristik WMN Karakteristik WMN adalah a. Jaringan wireless Multi-hop
Salah satu tujuan untuk pengembangan WMN adalah untuk memperpanjang jangkauan area jaringan wireless tanpa mengorbankan kapasitas saluran, menyediakan konektivitas NLOS antara pengguna tanpa LOS Link. Untuk tujuan itu maka mesh dengan gaya Multi-hop sangat di perlukan. Multi-hop dapat memfasilitasi throughput yang lebih tinggi tanpa mengorbankan jangkauan radio, mengurangi gangguan antar node dan penggunaan kembali frekuensi yang lebih efisien.
b. Mendukung jaringan Ad-hoc, kemampuan self-configuring, self-healing Jaringan ad-hoc meningkatkan kinerja jaringan seperti arsitektur jaringan yang fleksibel, mudah untuk di kembangkan dan di konfigurasi, toleransi terhadap kesalahan dan konektifitas mesh yaitu komunikasi multipoint-to-multipoint. Dengan kemampuan ini WMN memungkinkan investasi biaya yang rendah dan jaringan dapat tumbuh secara bertahap sesuai dengan kebutuhan.
c. Mobilitas: tergantung jenis node
Pada MAP biasanya memiliki tingkat mobilitas yang rendah, sedangkan pada MC memiliki tingkat mobilitas tinggi. Dengan demikian, mobilitas pada WMN bervariasi pada tiap node dan ini berbeda dengan jaringan Ad-hoc.
21
WMN mendukung komunikasi antara backhaul ke internet dan jaringan peer-to-peer, selain itu WMN dapat terintegrasi dengan jaringan nirkabel lain dan memberikan layanan akses ke pengguna akhir. Kemampuan ini tidak dimiliki oleh jaringan Ad-hoc.
e. Ketergantungan Konsumsi daya
MAP pada MWN biasanya tidak mempunyai kendala yang berarti pada konsumsi daya. Namun MC mungkin memerlukan protokol daya yang efisien. Missal, sebuah sensor untuk protocol komunikasi pada mesh membutuhkan power yang efisien. Dengan demikian protokol MAC atau routing yang di optimalkan untuk MAP mungkin tidak sesuai untuk MC. Karena efisiensi daya menjadi perhatian utama untuk sensor nirkabel. f. Kompatibilitas dan interoperabilitas dengan jaringan nirkabel yang ada
Misal WMN dibangun berdasarkan teknologi IEEE 802.11 dan harus kompatibel dengan IEEE 802.11 standard dalam artian mampu mendukung kedua mesh dan konvensional Wi-Fi klien.
2.3. Mikrotik Router OS
Mikrotik RouterOS adalah sistem operasi atau perangkat lunak yang dapat digunakan untuk menjadikan komputer menjadi sebuah router, Access Point jaringan yang handal, mencakup berbagai fitur yang dibuat untuk IP network dan jaringan nirkabel, cocok digunakan oleh Warnet, bahkan ISP dan provider hotspot.
Perangkat keras khusus yang didesain untuk menjalankan RouterOS adalah Router Board (RB), Tetapi Mikrotik RouterOS juga dapat dengan cepat dan mudah di install di PC sehingga pc tersebut akan berubah fungsi menjadi sebuah router dengan semua fitur yang diperlukan seperti routing, firewall, bandwidth manajemen, Access Point, Backbone Link, Hotspot gateway, VPN Server dan masih banyak lagi. Mikrotik RouterOS adalah sebuah system operasi yang berdiri sendiri didasarkan pada linux kernel v2.6. Beberapa keunggulan Mikrotik RouterOS secara umum seperti:
22 b. Pembaharuan versi secara berkala c. Memiliki banyak fitur
d. Memiliki user interface yang mudah dan konsisten e. Ada banyak cara untuk mengakses dan mengontrol f. Memungkinkan upgrade hardware
g. Banyak alternative interface yang dapat di gunakan.
2.3.1. Lisensi Mikrotik RouterOS
Mikrotik RouterOS hadir dalam berbagai level dan masing-masing level mempunyai spesifikasi masing-masing seperti terlihat pada table 2.3
Tabel 2. 3 Lisensi Mikrotik Router Os
Level number 4 (WISP) 5 (WISP) 6 (Controller)
Wireless AP yes yes yes
Wireless Client
and Bridge yes yes yes
RIP, OSPF, BGP
protocols yes yes yes
EoIP tunnels unlimited unlimited unlimited
PPPoE tunnels 200 500 unlimited
PPTP tunnels 200 unlimited unlimited
L2TP tunnels 200 unlimited unlimited
OVPN tunnels 200 unlimited unlimited
VLAN interfaces unlimited unlimited unlimited P2P firewall rules unlimited unlimited unlimited
NAT rules unlimited unlimited unlimited
HotSpot active
users 200 500 unlimited
RADIUS client yes yes yes
Queues unlimited unlimited unlimited
Web proxy yes yes yes
Synchronous
interfaces yes yes yes
User manager
active sessions 20 50 Unlimited
RouterOS dapat mendukung berbagai teknologi yang digunakan pada jaringan nirkabel, seperti untuk access point dan client pada jaringan hotspot di
23
dalam kantor dan rumah, atau skala besar seperti jaringan mesh untuk area perkotaan. Berikut beberapa fitur yang di dukung RouterOS untuk keperluan Jaringan wireless yaitu:
• IEEE802.11a/b/g/n wireless client and access point • Nstream and Nstream2 proprietary protocols • Client polling
• RTS/CTS
• Wireless Distribution System (WDS) • Virtual AP
• WEP, WPA, WPA2 encryption • Access control list
• HWMP+ Wireless MESH protocol • MME wireless routing protocol • Nstream
2.3.2. Akses Mikrotik RouterOS
Mikrotik router OS dapat diakses melalui berbagai cara antara lain: 1. WinBox
WinBox merupakan program yang didesain mikrotik dan saat ini merupakan program yang paling sering digunakan untuk melakukan remote ke mikrotik routerOS. Untuk melakukan remote menggunakan winbox dapat menginputkan mac address atau ip address dari perangkat. Lihat Gambar 2.9
2. WebFig
Webfig adalah fitur yang baru setelah versi 5, pada Webfig kita dapat mengkonfigurasi Mikrot
akan muncul sangat mirip dengan Winbox. Untuk mengakses webfig dengan cara membuka Browser dan ketikkan alamat IP router, kemudian muncul form Login lihat Gambar 2.10
3. Telnet dan SSH
Tidak ada aplikasi khusus untuk mengakses mikrotik melalui telnet dan ssh, dapat menggunakan aplikasi Putty dan aplikasi lai
24
Gambar 2. 9 Aplikasi WinBox
adalah fitur yang baru setelah versi 5, pada Webfig kita dapat mengkonfigurasi Mikrotik dengan mudah melalui browser. Tampilan yang akan muncul sangat mirip dengan Winbox. Untuk mengakses webfig dengan cara membuka Browser dan ketikkan alamat IP router, kemudian
ncul form Login lihat Gambar 2.10

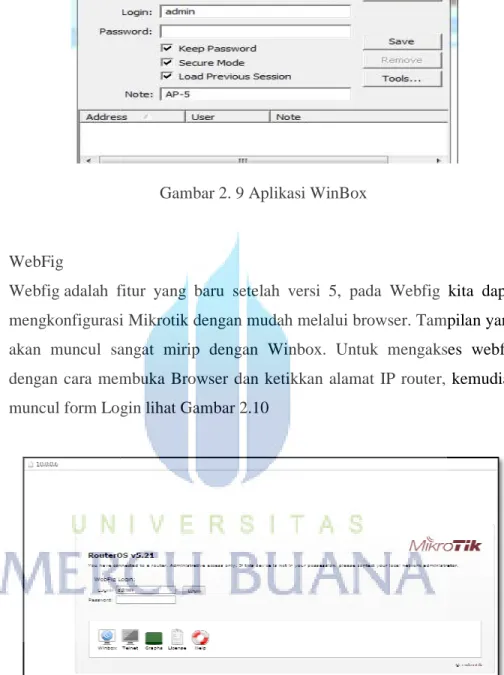

Gambar 2. 10 WebFig Login
ak ada aplikasi khusus untuk mengakses mikrotik melalui telnet dan dapat menggunakan aplikasi Putty dan aplikasi lainnya.
adalah fitur yang baru setelah versi 5, pada Webfig kita dapat Tampilan yang akan muncul sangat mirip dengan Winbox. Untuk mengakses webfig dengan cara membuka Browser dan ketikkan alamat IP router, kemudian
2.4. Wireless Distribution System (WDS)
WDS adalah suatu system yang digunakan untuk memperluas jaringan wireless, dengan menggunakan beberapa perangkat AP menjadi sebuah satu kesatuan sehingga memungkinkan untuk membangun infrastruktur wireless tanpa harus membangun backbone
gambar 2.11. Dengan menggunakan WDS, memungkinkan komunikasi data pada jaringan nirkabel dapat melewati beberapa AP seperti halnya switch pada sebuah jaringan Ethernet.
Gambar 2.
Keuntungan yang bisa kelihatan dari Wireless Distribution System dibanding solusi lainnya adalah bahwa dengan WDS,
paket trafik tidak berubah antar link access poin
enkapsulasi misalnya pada komunikasi antar router yang selalu menggunakan alamat MAC pada hop berikutnya. Semua
dikonfigurasi menggunakan
yang sama sebagai identitas, metode enkripsi (
dan juga kunci enkripsi yang sama. WDS juga mengharuskan setiap untuk bisa melewatkan kepada lainnya didalam s
penggunaan sistem WDS ini adalah setelah transmisi pertama (
dihubungkan sistem WDS, dan komunikasi terjadi antara satu komputer yang terhubung ke router A dengan sebuah laptop yang terhubung secara wireless dengan salah satu access point di router B,
separuhnya, karena router B harus
25 Wireless Distribution System (WDS)
WDS adalah suatu system yang digunakan untuk memperluas jaringan wireless, dengan menggunakan beberapa perangkat AP menjadi sebuah satu kesatuan sehingga memungkinkan untuk membangun infrastruktur wireless tanpa backbone kabel untuk melakukan interkoneksi antar AP lihat . Dengan menggunakan WDS, memungkinkan komunikasi data pada jaringan nirkabel dapat melewati beberapa AP seperti halnya switch pada sebuah
Gambar 2. 11 Wireless Distribution System
Keuntungan yang bisa kelihatan dari Wireless Distribution System dibanding solusi lainnya adalah bahwa dengan WDS, alamat header MAC
tidak berubah antar link access point. tidak seperti pada proses misalnya pada komunikasi antar router yang selalu menggunakan MAC pada hop berikutnya. Semua base station dalam WDS harus menggunakan kanal radio yang sama, SSID (service set identifiers yang sama sebagai identitas, metode enkripsi (tanpa enkripsi, WEP, atau WAP) dan juga kunci enkripsi yang sama. WDS juga mengharuskan setiap base station untuk bisa melewatkan kepada lainnya didalam sistem. Kerugian dalam
stem WDS ini adalah throughput efektif maksimum terbagi dua transmisi pertama (hop) dibuat. Misalkan, dalam kasus dua router dihubungkan sistem WDS, dan komunikasi terjadi antara satu komputer yang terhubung ke router A dengan sebuah laptop yang terhubung secara wireless dengan salah satu access point di router B, maka throughputnya
separuhnya, karena router B harus mengirimkan ulang informasi selama WDS adalah suatu system yang digunakan untuk memperluas jaringan wireless, dengan menggunakan beberapa perangkat AP menjadi sebuah satu kesatuan sehingga memungkinkan untuk membangun infrastruktur wireless tanpa neksi antar AP lihat . Dengan menggunakan WDS, memungkinkan komunikasi data pada jaringan nirkabel dapat melewati beberapa AP seperti halnya switch pada sebuah
Keuntungan yang bisa kelihatan dari Wireless Distribution System header MAC dari t. tidak seperti pada proses misalnya pada komunikasi antar router yang selalu menggunakan dalam WDS harus service set identifiers) tanpa enkripsi, WEP, atau WAP) base station Kerugian dalam efektif maksimum terbagi dua ) dibuat. Misalkan, dalam kasus dua router dihubungkan sistem WDS, dan komunikasi terjadi antara satu komputer yang terhubung ke router A dengan sebuah laptop yang terhubung secara wireless roughputnya adalah informasi selama
komunikasi antara dua belah sisi. Akan tetapi jika sebuah komputer dikoneksikan ke router A dan notebook di koneksi kan ke router B (tanpa melalui koneksi nirkabel), maka throughput
informasi.
2.4.1. Model Komunikasi WDS WDS bisa didefinisikan ke 1. Bridging
Dimana komunikasi access point Wireless Distribution System hanya satu dengan lainnya (antar AP) dan tidak membolehkan wireless clients lainnya atau Station (STA) untuk
disebut sebagai wireless bridging jika terja layer data link.
WDS dapat dibangun dalam beberapa konfigurasi Wireless bridging antara lain:
a. WDS Point To Point
Mode ini biasanya digunakan untuk menghubungkan 2 buah AP. Pada perangkat Router Board biasanya mode ini
bridge seperti pada Gambar 2.12
b. WDS Point To Multi Point
Sebuah mode dimana 1 buah AP dapat melayani beberapa station Pada RouterBoard perangkat yang akan difungisikan sebaga
26
komunikasi antara dua belah sisi. Akan tetapi jika sebuah komputer dikoneksikan ke router A dan notebook di koneksi kan ke router B (tanpa melalui koneksi roughput tidak terbelah dua karena tidak ada pengiriman ulang
Model Komunikasi WDS
bisa didefinisikan ke dalam dua jenis model yaitu
Dimana komunikasi access point Wireless Distribution System hanya satu dengan lainnya (antar AP) dan tidak membolehkan wireless clients lainnya atau Station (STA) untuk mengaksesnya. Wireless distribution sis disebut sebagai wireless bridging jika terjadi koneksi dua jaringan LAN pada
WDS dapat dibangun dalam beberapa konfigurasi Wireless bridging
WDS Point To Point
Mode ini biasanya digunakan untuk menghubungkan 2 buah AP. Pada Board biasanya mode ini di konfigurasi menggunakan mode seperti pada Gambar 2.12
Gambar 2. 12 WDS Point to Point
WDS Point To Multi Point
Sebuah mode dimana 1 buah AP dapat melayani beberapa station Pada perangkat yang akan difungisikan sebagai AP harus komunikasi antara dua belah sisi. Akan tetapi jika sebuah komputer dikoneksikan ke router A dan notebook di koneksi kan ke router B (tanpa melalui koneksi pengiriman ulang
Dimana komunikasi access point Wireless Distribution System hanya satu dengan lainnya (antar AP) dan tidak membolehkan wireless clients . Wireless distribution sistem di koneksi dua jaringan LAN pada
WDS dapat dibangun dalam beberapa konfigurasi Wireless bridging
Mode ini biasanya digunakan untuk menghubungkan 2 buah AP. Pada nfigurasi menggunakan mode
Sebuah mode dimana 1 buah AP dapat melayani beberapa station Pada i AP harus
mengaktifkan mode AP untuk mengaktifkan mode
2. Repeater
Seperti terlihat pada Gambar 2.14 satu sama lain dan juga dengan
untuk memperluas jaringan atau jangkauan infrastruktur melewatkan trafik antara station
dengan jaringan local. Pada perangkat menggunakan mode
Seperti terlihat pada gambar 2.15 Mikrotik RouterOS yaitu:
27
mengaktifkan mode AP bridge sedangkan pada perangkat client dibutuhkan untuk mengaktifkan mode station-wds, seperti pada Gambar 2.13
Gambar 2. 13 WDS Point to Point
Gambar 2. 14 Repeater
eperti terlihat pada Gambar 2.14 Dimana access point berkomunikasi n juga dengan nirkabel STA. wireless repeater
untuk memperluas jaringan atau jangkauan infrastruktur nirkabel dengan jalan melewatkan trafik antara station nirkabel dan AP yang terhubung secara kabel dengan jaringan local. Pada perangkat routerboard biasanya AP dikonfigurasi
mode ap-bridge atau wds-slave.
eperti terlihat pada gambar 2.15 parameter yang terdapat pada WDS di Mikrotik RouterOS yaitu:
bridge sedangkan pada perangkat client dibutuhkan
berkomunikasi digunakan dengan jalan dan AP yang terhubung secara kabel biasanya AP dikonfigurasi
a. wds-default-bridge
Dapat di gunakan, jadi ketika link antar node mengalami perubahan (terputus dan terkoneksi kembali), maka interface
otomatis dimasukkan dalam tersebut
b. wds default cost
cost (beban logika untuk perhitungan prioritas antar port) di dalam jaringan WDS
c. WDS Cost Range
nilai margin cost yang akan diperhitungkan berdasarkan besar link WDS.
d. WDS Ignore SSID
pilihan dimana jaringan WDS akan mengabaikan parameter SSID atau tidak.
2.4.2. Mode Operasional WDS
Mode Operasional WDS pada RouterOS yaitu: 2.4.2.1 WDS Dynamic
Mode ini memungkinkan interface WDS secara otomatis akan dibuat seketika jika sudah menemukan perangkat AP lain yang kompatibel dengan AP tersebut. Berdasarkan dengan interface untuk implementasi Dynamic WDS di kategorikan menjadi dynamic
28 bridge
Dapat di gunakan, jadi ketika link antar node mengalami perubahan (terputus dan terkoneksi kembali), maka interface WDS akan secara otomatis dimasukkan dalam port interface di interface bridge
cost (beban logika untuk perhitungan prioritas antar port) di dalam
WDS Cost Range
nilai margin cost yang akan diperhitungkan berdasarkan besar t
WDS Ignore SSID
pilihan dimana jaringan WDS akan mengabaikan parameter SSID atau
Gambar 2. 15 Parameter WDS
Mode Operasional WDS pada RouterOS Mode Operasional WDS pada RouterOS yaitu:
Mode ini memungkinkan interface WDS secara otomatis akan dibuat seketika jika sudah menemukan perangkat AP lain yang kompatibel dengan AP tersebut. Berdasarkan dengan interface untuk implementasi Dynamic WDS di
dynamic dan dynamic mesh
Dapat di gunakan, jadi ketika link antar node mengalami perubahan WDS akan secara atau mesh
cost (beban logika untuk perhitungan prioritas antar port) di dalam
throughput
pilihan dimana jaringan WDS akan mengabaikan parameter SSID atau
Mode ini memungkinkan interface WDS secara otomatis akan dibuat seketika jika sudah menemukan perangkat AP lain yang kompatibel dengan AP tersebut. Berdasarkan dengan interface untuk implementasi Dynamic WDS di
a. Dynamic
interface WDS akan secara otomatis segera dibuat ketika sudah menemukan perangkat AP lain yang kompatibel dengan perangkat AP tersebut dan interface WDS tersebut akan secara otomatis dimasukkan dalam port interface di
b. Dynamic mesh
Gambar 2. Mode dynamic mesh
menggunakan protocol baru yaitu HWMP+ yang merupakan penyempurnaan dari WDS standard lihat gambar 2.1
antarmuka WDS yang dibuat akan secara otomatis dimasukkan dalam port antarmuka di interface mesh.
29
interface WDS akan secara otomatis segera dibuat ketika sudah menemukan perangkat AP lain yang kompatibel dengan perangkat AP tersebut dan interface WDS tersebut akan secara otomatis dimasukkan dalam port interface di interface bridge . lihat Gambar 2.16
Gambar 2.16 WDS Dynamic
Gambar 2.17 WDS Dynamic Mesh
dynamic mesh hampir sama denga mode dynamic tapi mode ini menggunakan protocol baru yaitu HWMP+ yang merupakan purnaan dari WDS standard lihat gambar 2.17. Pada mode WDS yang dibuat akan secara otomatis dimasukkan dalam port
interface mesh.
interface WDS akan secara otomatis segera dibuat ketika sudah menemukan perangkat AP lain yang kompatibel dengan perangkat AP tersebut dan interface WDS tersebut akan secara otomatis dimasukkan
hampir sama denga mode dynamic tapi mode ini menggunakan protocol baru yaitu HWMP+ yang merupakan . Pada mode WDS yang dibuat akan secara otomatis dimasukkan dalam port
2.4.2.2 WDS Static
Dengan mengaktifkan mode ini maka interface WDS harus di buat secara manual pada masing
menggunakan mode stati
jadikan master interface pada parameter alamat MAC node lawan pada parameter
Gambar 2.18. Interface WDS yang dibuat secara statik terputus. Jika menggunakan metode ini maka parameter sebaiknya diubah menjadi
antarmuka WDS ke dalam port interface.
Pada Miktorik router OS ada beberapa point yang harus di perhatika ingin mengimplementasikan WDS dynamic dengan baik antara lain
a. WDS Multi AP mem sempurna
30
Dengan mengaktifkan mode ini maka interface WDS harus di buat secara masing-masing AP. Untuk mengimplementasikan WDS menggunakan mode statik maka harus menentukan interface WLAN yang akan di jadikan master interface pada parameter master-interface dan menambahkan
node lawan pada parameter WDS Address secara manua ce WDS yang dibuat secara statik tidak akan hilang jika link terputus. Jika menggunakan metode ini maka parameter wds default
sebaiknya diubah menjadi none sehingga dibutuhkan penambahan secara manual am port interface.
Gambar 2.18 WDS Static
Pada Miktorik router OS ada beberapa point yang harus di perhatika ingin mengimplementasikan WDS dynamic dengan baik antara lain
WDS Multi AP membutuhkan adanya fungi bridge agar dapat berjalan Dengan mengaktifkan mode ini maka interface WDS harus di buat secara AP. Untuk mengimplementasikan WDS maka harus menentukan interface WLAN yang akan di menambahkan secara manual lihat tidak akan hilang jika link wds default-bridge sehingga dibutuhkan penambahan secara manual
Pada Miktorik router OS ada beberapa point yang harus di perhatikan jika
31
b. Untuk mengimplementasikan WDS Multi AP seluruh antarmuka WDS harus masuk di dalam bridge interface, dan juga antarmuka lain (antarmuka fisik / master) yang terkoneksi langsung dengan client.
c. Untuk mencegah terjadinya looping di dalam bridge dan juga untuk mengimplementasikan redundant link, maka ada baiknya mengaktifkan juga Spanning Tree Protocol (STP/RSTP) atau mengaktifkan HWMP+ untuk antarmuka mesh.
2.5. Hybrid Wireless Mesh Protocol plus (HWMP+)
Hybrid Wireless Mesh Protocol (HWMP) di definisikan dalam IEEE 802.11s adalah protokol routing dasar untuk jaringan wireless mesh. Hybrid Wireless Mesh Protocol (HWMP) merupakan kombinasi dari ad hoc dan protokol spanning tree-base routing yang menggabungkan kedua komponen reactive dan proactive.
Protokol HWMP adalah hybrid, karena mendukung dua jenis protocol pemilihan path. Meskipun protokol ini sangat mirip dengan protocol routing, tetapi harus diingat bahwa dalam kasus IEEE 802.11s menggunakan alamat MAC untuk “routing”, bukan menggunakan IP address. Oleh karena itu, dalam hal ini akan digunakan istilah “path” bukan “route” dengan demikian akan digunakan istilah “path selection” bukan “routing”.
HWMP memadukan jaringan ad hoc dan infrastruktur bersama-sama dengan menemukan perpaduan fleksibilitas on-demand rute dengan ekstensi yang memungkinkan proaktif routing yang efisien untuk mesh portal (MPPs). Kombinasi ini memungkinkan setiap anggota (node) untuk melakukan penemuan dan pemeliharaan rute optimal sendiri atau bergantung pada pembentukan struktur pohon yang didasarkan pada simpul akar “node root”. HWMP akan menggunakan satu set protokol standar yang berasal dari ad hoc on-demand distance vector (AODV) yang digunakan simpul untuk menyeleksi jalur tetangga berdasarkan metrik standar jika jaringan mesh tidak memiliki node root. Pada jaringan mesh sebuah jaringan dengan struktur pohon akan di aktifkan dengan mengaktifkan sebuah mesh point (MPs) sebagai node root. Dalam hal ini node lain akan secara
32
proaktif mempertahankan rute ke node root dan proaktif menciptakan dan memelihara jalur dengan struktur pohon yang terbentuk.
Beberapa manfaat utama dari HWMP adalah:
• fleksibel untuk beradaptasi dengan berbagai kebutuhan skenario, mulai dari jaringan tetap (fixed) atau bergerak (mobile).
• MPs menemukan dan menggunakan jalur terbaik “best metric path” ke tujuan di dalam mesh dengan kompleksitas rendah.
Selain kedua poin di atas, jika node root di aktifkan dalam jaringan mesh maka:
• Jika tujuan berada di luar mesh maka banjir rute untuk menemukan tujuan paket dalam mesh akan berkurang.
• Dapat mengurangi buffer pada pengiriman pesan ketika sedang mencari rute.
• Trafik broadcast dan multicast akan berkurang pada topologi pohon.
HWMP memiliki fitur yang unik dalam menyeleksi jalur. Jika proaktif ada, dapat digunakan sewaktu-waktu secara bawaan untuk menemukan rute keluar jaringan mesh. tiap simpul dapat memilih untuk hanya menggunakan topologi pohon sebagai jalur utama untuk terhubung ke jaringan di luar mesh.
Hybrid Wireless Mesh Protocol plus (HWMP+) adalah sebuah protokol spesifik pada mikrotik routerOS yang digunakan untuk menerapkan sebuah protokol routing layer-2 pada jaringan wireless mesh. Protokol HWMP+ sendiri merupakan pengembangan dari Hybrid Wireless Mesh Protocol yang merupakan draf standar IEEE 802.11s. Walaupun begitu protokol HWMP+ sendiri tidak kompatibel dengan IEEE 802.11s. Protokol HWMP+ juga hanya dapat berfungsi pada dua mode WDS yaitu static-mesh dan dynamic-mesh
HWMP+ bekerja dengan cara mengoptimalkan logika routing berdasarkan kalkulasi kapasitas dan juga beban dari link (metric). Khusus pada link Ethernet metrik dikonfigurasi secara statik sedangkan untuk link WDS metrik akan selalu di update dan di tentukan secara dinamis. Perhitungan metrik dari link WDS diambil dari kalkulasi antara kekuatan signal wireless dan juga data rate yang
digunakan. Fungsi utama pada HWMP+ adalah dapat memastikan jaringan aman dari looping dan juga dapat men
perhitungan metrik.
2.5.1. Mode HWMP+
2.5.1.1.Reactive
Mode ini digunakan jika semua trafik hanya menuju dan berasal dari dalam jaringan mesh tanpa terhubung ke jaringan luar. Konsep kerja dari reactive mode ini adalah melakukan pemetaan semua jalur antar
mesh. Pemetaan tersebut dilakukan (PREQ) ke seluruh node
Gambar 2.
Node tujuan biasanya berupa AP atau sama lain memberikan balasan berupa
Gambar 2.
33
digunakan. Fungsi utama pada HWMP+ adalah dapat memastikan jaringan aman dan juga dapat mengoptimalkan pemilihan rute berdasarkan
ode ini digunakan jika semua trafik hanya menuju dan berasal dari dalam jaringan mesh tanpa terhubung ke jaringan luar. Konsep kerja dari reactive mode ini adalah melakukan pemetaan semua jalur antar node di dalam jaringan mesh. Pemetaan tersebut dilakukan dengan cara mengirimkan pesan Path Request
node tujuan di dalam jaringan lihat Gambar 2.19
Gambar 2. 19 Path Request Message (PREQ)
tujuan biasanya berupa AP atau mesh point yang terhubung satu sama lain memberikan balasan berupa Path Response (PREP). Lihat Gambar 2.20
Gambar 2. 20 Path Response Message
digunakan. Fungsi utama pada HWMP+ adalah dapat memastikan jaringan aman pemilihan rute berdasarkan
ode ini digunakan jika semua trafik hanya menuju dan berasal dari dalam jaringan mesh tanpa terhubung ke jaringan luar. Konsep kerja dari reactive di dalam jaringan Path Request
yang terhubung satu Gambar 2.20
2.5.1.2.Proactive
Berbeda dengan mode Reaktif mode, pada mode proaktif
pada sebuah simpul pada WMN terhubung langsung dengan sebuah router yang berfungsi menghubungkan ke jaringan di luar dari jaringan mesh atau juga ke internet maka simpul tersebut disebut sebagai
router portal akan dianggap seperti
suatu kondisi tertentu tidak mengetahui jalur ke jaringan mesh yang sama, maka data akan dilemparkan ke Router portal tersebut akan berusa
jika dibutuhkan router portal
traffic data akan disalurkan melewati dikirimkan ke simpul t
simpul portal dari sebuah jaring
simpul di dalam jaringan mesh dengan cara mengirimkan (RANN) message, lihat gambar 2.21
34
Berbeda dengan mode Reaktif mode, pada mode proaktif digunakan jika pada WMN terhubung langsung dengan sebuah router yang berfungsi menghubungkan ke jaringan di luar dari jaringan mesh atau juga ke tersebut disebut sebagai router portal. Jalur routing ke router portal akan dianggap seperti rute default. Jika sebuah internal node dalam suatu kondisi tertentu tidak mengetahui jalur ke simpul yang lain di dalam jaringan mesh yang sama, maka data akan dilemparkan ke router portal
Router portal tersebut akan berusaha untuk menemukan jalur ke simpul
router portal akan menjadi pengganti dari simpul tersebut dan traffic data akan disalurkan melewati router portal terlebih dahulu sebelum tujuan. Konsep kerja dari proaktif mode adalah sebuah al dari sebuah jaringan mesh memberitahukan keberadaanya
di dalam jaringan mesh dengan cara mengirimkan Root Announcement RANN) message, lihat gambar 2.21
Gambar 2. 21 Roote Annoucment
Gambar 2. 22 Path Registration
digunakan jika pada WMN terhubung langsung dengan sebuah router yang berfungsi menghubungkan ke jaringan di luar dari jaringan mesh atau juga ke Jalur routing ke . Jika sebuah internal node dalam yang lain di dalam router portal terdekat. simpul tujuan, tersebut dan terlebih dahulu sebelum mode adalah sebuah keberadaanya ke semua Root Announcement
35
Setelah menerima RANN, simpul yang berada di dalam jaringan mesh akan memberikan pesan balasan berupa Path Registration (PREG) message, lihat gambar 2.22. Sehingga dengan adanya pengiriman signal RANN dan PREG ini maka bisa dibuatkan skema pohon routing dengan titik awal ada di router portal.
2.5.2. Parameter HWMP+
Untuk mengkonfigurasi HWMP+ maka gunakan menu “Mesh”. Metode konfigurasinya hampir sama dengan konfigurasi bridge. Beberapa parameter yang ada di HWMP+ dan perlu untuk di konfigurasi antara lain interface mesh, interface mesh port dan interface mesh FDB.
2.5.2.1.Interface Mesh
Seperti terlihat pada gambar 2.23 Pada interface mesh ini mempunyai beberapa parameter antara lain :
• Mesh Portal
Parameter mesh portal diaktifkan pada satu AP yang terhubung ke luar jaringan WMN contoh internet.
• Default Hop limit
Nilai maksimum pada suatu hop untuk menghentikan paket routing protocol setelah HWMP+ meneruskan paket.
• PREQ Waiting Time
Nilai dari berapa lama waktu yang dibutuhkan untuk menunggu respon dari pesan PREQ yang pertama dikirim.
• PREQ Retries
Waktu yang dibutuhkan untuk menemukan alamat MAC yang dituju sebelum alamat dianggap tidak ditemukan.
• Hwmp-preq-destination-only
jika menggunakan “no” maka pesan PREQ tidak hanya bisa dijawab oleh node tujuan tetapi bisa juga dibalas oleh router lain yang memiliki jalur ke node tujuan.
Konfigurasi pada parameter ini hanya akan efektif jika parameter preq-destination only
meneruskan pesan PREQ ke
simpul tujuan saja yang bisa menjawab) • PREP Lifetime
Batas waktu pada router untuk menerima pesan PREP atau PREQ • RANN Interval
Nilai yang digunakan untuk menentukan berapa sering HWMP+ mengirimkan pesan RANN
• RANN Propagation Delay
Nilai untuk menentukan berapa lama waktu tunggu untuk mengirimkan pesan RANN
• RANN Lifetime
Waktu yang dibutuhkan oleh router setelah menerima pesan RAN • Reoptimize paths
Parameter ini berfung meminta data alamat MAC
o Jika tidak mendapatkan balasan “no
PREQ, maka struktur path yang sudah ada akan tetap dipertahankan.
o Fungsi ini akan efektif jika digunakan di mode proactive
36
Konfigurasi pada parameter ini hanya akan efektif jika parameter
destination only =no. Router yang ada di tengah akan tetap meneruskan pesan PREQ ke simpul tujuan (dengan flag atau tanda bahwa
tujuan saja yang bisa menjawab)
Batas waktu pada router untuk menerima pesan PREP atau PREQ
Nilai yang digunakan untuk menentukan berapa sering HWMP+ mengirimkan pesan RANN
RANN Propagation Delay
Nilai untuk menentukan berapa lama waktu tunggu untuk mengirimkan
Waktu yang dibutuhkan oleh router setelah menerima pesan RAN Reoptimize paths
Parameter ini berfungsi mengirimkan pesan PREQ secara berkala untuk alamat MAC ke seluruh jaringan mesh.
Jika tidak mendapatkan balasan “no-reply” untuk maksimalkan ulang PREQ, maka struktur path yang sudah ada akan tetap dipertahankan. Fungsi ini akan efektif jika digunakan di mode proactive
Gambar 2. 23 Parameter HWMP+
Konfigurasi pada parameter ini hanya akan efektif jika parameter hwmp- . Router yang ada di tengah akan tetap tujuan (dengan flag atau tanda bahwa
Batas waktu pada router untuk menerima pesan PREP atau PREQ
Nilai yang digunakan untuk menentukan berapa sering HWMP+
Nilai untuk menentukan berapa lama waktu tunggu untuk mengirimkan
Waktu yang dibutuhkan oleh router setelah menerima pesan RANN
i mengirimkan pesan PREQ secara berkala untuk
maksimalkan ulang PREQ, maka struktur path yang sudah ada akan tetap dipertahankan.
2.5.2.2.Interface Mesh Port
Seperti terlihat pada gambar 2.2 mesh port yaitu:
• hello-interval (waktu, pesan Hello. Digunakan • Interface: nama • Mesh: antarmuka • path-cost (integer: digunakan oleh path) • port-tipe (WDS |
o auto: jenis port utama.
o WDS : sistem distribusi antarmuka nirkabel to-point. Remote
o Ethernet: Remote dari sumber MAC
o Nirkabel : MAC jenis port aktif ( bridge| ethernet
37 Interface Mesh Port
Seperti terlihat pada gambar 2.24 berikut parameter yang ada interface
waktu, default:10s):Interval maksimum antara mengirimkan Digunakan hanya pada jenis Ethernet port
nama antarmuka, yang akan dimasukkan dalam mesh muka mesh yang dimiliki
integer: 0 .. 65535; default: 10): jalur biaya ke antarmuka, protokol routing untuk menentukan 'jalur terbaik' (best
| auto | ethernet | wireless) - jenis port untuk menggunakan jenis port ditentukan secara otomatis berdasarkan jenis
sistem distribusi antarmuka nirkabel, jenis link nirkabel Remote MAC address diketahui dari data koneksi nirkabel.
Remote MAC address dipelajari baik dari pesan MAC address dalam menerima atau diteruskan.
MAC address Remote diketahui dari data koneksi nirkabel aktif (read-only, nirkabel | WDS | ethernet-mesh
ethernet-campuran) - jenis port benar-benar digunakan
Gambar 2. 24 Interface Mesh Port
berikut parameter yang ada interface
mengirimkan mesh
antarmuka, yang terbaik' (best untuk menggunakan berdasarkan jenis interface
nirkabel point-koneksi nirkabel. Hello atau koneksi nirkabel | ethernet-benar digunakan
38 2.5.2.3.Interface Forwarding Database (FDB)
Interface FDB bersifat dynamic dan tidak dapat di rubah, Seperti terlihat pada gambar 2.25 parameter-parameter yang ada dalam FDB antara lain:
• Mac-address : alamat mac address sesuai dengan data yang masuk ke FDB
• Seq-number: nomor urut yang digunakan dalam protokol routing untuk menghindari loop
• Type dari jenis entri FDB
o Local: alamat mac milik local router itu sendiri
o Outsider: alamat mac address milik perangkat di luar jaringan mesh
o Direct: alamat mac milik perangkat wireless client yang terhubung langsung ke jaringan mesh MAP itu sendiri.
o Mesh: alamat mac yang diperoleh dari jaringan mesh, baik dari internal atau luar pada jaringan mesh
o Neighbor: alamat mac milik router tetangga yang masuk ke dalam router
o Larval: alamat mac address milik perangkat yang tidak di kenal yang dicapai melalui jaringan mesh
o Unknown: alamat mac milik perangkat yang tidak di kenal • Mesh: nama interface mesh yang masuk FDB
• On-interface: port mesh yang digunakan untuk meneruskan link
• Lifetime: waktu yang tersisa untuk hidup, jika link ini tidak di gunakan untuk meneruskan data.
• Age: lama waktu masuk FDB
• Metrik: nilai metrik yang digunakan oleh protokol routing untuk menentukan jalan terbaik.
