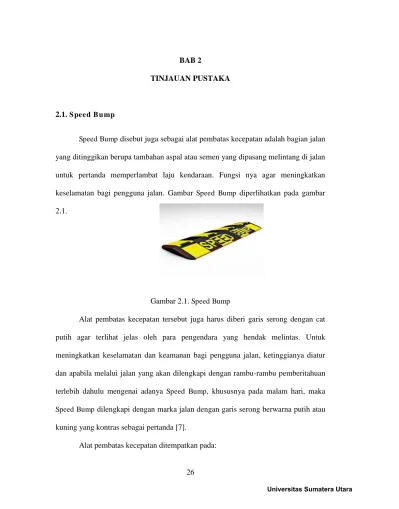

2.1. S peed B u mp
Speed Bump disebut juga sebagai alat pembatas kecepatan adalah bagian jalan yang ditinggikan berupa tambahan aspal atau semen yang dipasang melintang di jalan untuk pertanda memperlambat laju kendaraan. Fungsi nya agar meningkatkan keselamatan bagi pengguna jalan. Gambar Speed Bump diperlihatkan pada gambar 2.1.
Gambar 2.1. Speed Bump
Alat pembatas kecepatan tersebut juga harus diberi garis serong dengan cat putih agar terlihat jelas oleh para pengendara yang hendak melintas. Untuk meningkatkan keselamatan dan keamanan bagi pengguna jalan, ketinggianya diatur dan apabila melalui jalan yang akan dilengkapi dengan rambu-rambu pemberitahuan terlebih dahulu mengenai adanya Speed Bump, khususnya pada malam hari, maka Speed Bump dilengkapi dengan marka jalan dengan garis serong berwarna putih atau kuning yang kontras sebagai pertanda [7].
1. Jalan di lingkungan pemukiman.
2. Jalan lokal yang mempunyai kelas jalan IIIC.
3. Pada jalan-jalan yang sedang dilakukan pekerjaan konstruksi.
Berikut ini gambar desain standar Speed Bump yang sesuai ketentuan pemerintah pada gambar 2.2 di bawah ini.
Gambar 2.2. Desain standar Speed Bump (Pembatas Kecepatan kendaraan)
2.2. Pengertian Bahan Komposit
dari dua atau lebih bahan yang berlainan [1]. Komposit adalah campuran dua material atau lebih yang dicampur secara makroskopik untuk menghasilkan suatu material baru. Artinya penggabungan sifat-sifat unggul dari pembentuk masih terlihat nyata.
Pada desain struktur dilakukan pemilihan matriks dan penguat, hal ini dilakukan untuk memastikan kemampuan material sesuai dengan produk yang akan dihasilkan. Pada umumnya bentuk dasar suatu bahan komposit adalah tunggal dimana merupakan susunan dari paling tidak terdapat dua unsur yang bekerja bersama untuk menghasilkan sifat-sifat bahan yang berbeda terhadap sifat-sifat unsur bahan penyusunnya.
Komposit terdiri dari suatu bahan utama (matrik-matrik) dan suatu jenis penguatan (reinforcement) yang ditambahkan untuk meningkatkan kekuatan dan kekakuan matrik. Penguatan ini biasanya dalam bentuk serat (fibre). Material komposit terdiri lebih dari satu tipe material dan dirancang untuk mendapatkan kombinasi karakteristik terbaik dari setiap komponen penyusunnya.
Bahan komposit memiliki banyak keunggulan, diantaranya berat yang lebih ringan, kekuatan dan ketahanan yang lebih tinggi, tahan korosi dan ketahanan aus. Material komposit terdiri dari dua bagian utama yaitu (1). Matriks, dan (2) penguat (reinforcement). Hal ini dapat diilustrasikan pada gambar 2.3.
1 2 3
Keterangan gambar:
1. Matriks berfungsi sebagai penyokong, pengikat fasa, penguat. 2. Penguat/serat merupakan unsur penguat kepada matriks.
3. Komposit merupakan gabungan, campuran dua atau lebih bahan bahan yang terpisah.
Gambar 2.3. Gabungan makroskopis fasa-fasa pembentuk komposit
Komposit dikenal sebagai bahan teknologi karena diperoleh dari hasil teknologi pemrosesan bahan. Kemajuan teknologi pemprosesan bahan dewasa ini telah menghasilkan bahan teknik yang dikenal sebagai bahan komposit.
Ada tiga faktor yang menentukan sifat-sifat dari material komposit, yaitu:
1. Material pembentuk. Sifat-sifat intrinsik material pembentuk memegang peranan yang sangat penting terhadap pengaruh sifat kompositnya.
2. Susunan struktural komponen. Dimana bentuk serta orientasi dan ukuran tiap-tiap komponen penyusun struktur dan distribusinya merupakan faktor penting yang memberi kontribusi dalam penampilan komposit secara keseluruhan.
3. Interaksi antar komponen. Karena komposit merupakan campuran atau kombinasi komponen-komponen yang berbeda baik dalam hal bahannya maupun bentuknya, maka sifat kombinasi yang diperoleh pasti berbeda.
salah satu sifat bahan komposit yang sangat penting untuk dipelajari. Untuk aplikasi struktur, sifat mekanik ditentukan oleh pemilihan bahan. Sifat mekanik bahan komposit bergantung pada sifat bahan penyusunnya.
Peran utama dalam komposit berpenguat serat adalah untuk memindahkan tegangan (stress) antara serat, memberikan ketahanan terhadap lingkungan yang merugikan dan menjaga permukaan serat dari efek mekanik dan kimia. Sementara kontribusi serat sebagian besar berpengaruh pada kekuatan tarik (tensile strength) bahan komposit.
Secara umum serat yang sering digunakan sebagai filler (penguat) adalah serat buatan seperti serat gelas, karbon, dan grafit. Serat buatan ini memiliki keunggulan tetapi biayanya tinggi jika dibandingkan dengan serat dari alam. Pemakaian serat alam yaitu serat Tandan Kosong Kelapa Sawit sebagai pengganti serat buatan dapat menurunkan biaya produksi. Hal ini dapat dicapai karena murahnya biaya yang diperlukan bagi pengolahan serat alam dibandingkan dengan serat buatan. Walaupun sifat-sifatnya kalah dari segi keunggulan dengan serat buatan, tetapi harus diingat bahwa serat alam lebih murah dalam hal biaya produksi dan dapat terus diperbaharui.
2.2.1. Klasifikasi material komposit
Berdasarkan pada matrik penyusunnya komposit terdiri dari beberapa jenis material komposit, yaitu:
Terdiri dari matrik logam seperti aluminium, timbal, tungsten, molibdenum, magnesium, besi, kobalt, tembaga dan keramik tersebar.
2. Ceramic Matrix Composite (CMC)
Terdiri dari matrik keramik dan serat dari bahan lainnya.
3. Polymers Matrix Composite
Terdiri dari matrik termoset seperti polyester tidak jenuh dan epoxiy atau termoplastik seperti Polycarbonate, polivinilklorida, nylon, polysterene dan kaca, karbon, baja, serbuk kayu atau serat kevlar.
4. Concrete Matrix Composite (CMC)
Terdiri dari matrik beton ditambah beberapa matrik material serbuk filler, pozolanic, serbuk/serat kayu, serat bambu, stereofoam, baja, sebuk kertas, dan batu apung.
2.2.2. Teknik pembuatan material komposit
Pembuatan material komposit pada umumnya tidak melibatkan penggunaan suhu dan tekanan yang tinggi. Hal ini disebabkan material ini mudah menjadi lembut atau melebur. Proses pencampuran ini dilakukan pada saat matriks dalam keadaan cair.
Ada beberapa metode pembuatan material komposit diantaranya adalah: 1. Metode penuangan secara langsung
perlahan-lahan diratakan dengan menggunakan roda perata atau dengan pemberian tekanan dari luar. Metode ini cocok untuk jenis serat kontinyu.
2. Metode pemampatan atau tekanan.
Pada metode pemampatan atau dengan menggunakan tekanan ini menggunakan prinsip ekstrusi dengan pemberian tekanan pada material bakunya yang dialirkan kedalam cetakan tertutup. Metode ini umumnya berupa injeksi, mampatan atau semprotan. Material yang cocok untuk jenis ini adalah penguat partikel.
3. Metode pemberian tekanan dan panas.
Metode selanjutnya adalah metode pemberian panas dan tekanan, dimana metode ini menggunakan tekanan dengan pemberian panas awal yang bertujuan untuk memudahkan material komposit mengisi pada bagian-bagian yang sulit terjangkau atau ukuran yang sangat kecil.
2.3. Beton
memadatkan, dan sebagainya akan mempengaruhi sifat-sifat beton. Sifat beton meliputi: mudah diaduk, disalurkan, dicor, didapatkan dan diselesaikan, tanpa menimbulkan pemisahan bahan susunan pada adukan dan mutu beton yang disyaratkan oleh konstruksi tetap dipenuhi. Material beton mempunyai beberapa keunggulan teknis jika dibanding dengan material konstruksi lainnya. Bahan baku pembuatan beton, seperti semen, pasir dan koral atau batu pecah, sangat mudah diperoleh.
Keunggulan lain yang dimiliki beton dibandingkan dengan material lainnya adalah mempunyai kuat tekan dan stabilitas volume yang baik dan biaya perawatannya relatif lebih murah. Selain itu, material beton lebih tahan terhadap pengaruh lingkungan, tidak mudah terbakar, dan lebih tahan terhadap suhu tinggi, sehingga banyak digunakan sebagai pelindung struktur baja terhadap pengaruh kebakaran pada bangunan gedung.
Sifat dan karakter mekanik beton secara umum:
1. Beton sangat baik menahan gaya tekan (high compressive strength), tetapi tidak begitu pada gaya tarik (low tensile strength). Bahkan kekuatan gaya tarik beton hanya sekitar 10% dari kekuatan gaya tekannya.
2. Beton tidak mampu menahan gaya tegangan (tension) yang tinggi, karena elastisitasnya yang rendah.
3. Konduktivitas termal beton relatif rendah.
mempunyai bentuk yang bertekstur seni tinggi diletakkan di bagian luar, sehingga nampak jelas pada permukaan betonnya). Dalam keadaan yang mengeras, beton bagaikan batu karang dengan kekuatan tinggi. Dalam keadaan segar beton dapat diberi bermacam bentuk, sehingga dapat digunakan untuk membentuk seni arsitektur atau semata-mata untuk tujuan dekoratif.
Faktor–faktor yang membuat beton banyak digunakan karena memiliki keunggulan–keunggulannya antara lain:
1. Kemudahan pengolahannya. 2. Material yang mudah didapat. 3. Kekuatan tekan tinggi.
4. Daya tahan yang tinggi terhadap api dan cuaca merupakan bukti dari kelebihannya. Selain memiliki kunggulan-keunggulan seperti disebutkan di atas, beton juga memiliki kekurangan seperti berikut:
1. Bentuk yang telah dibuat sulit diubah.
2. Pelaksanaan pekerjaan membutuhkan ketelitian yang tinggi. 3. Berat (bobotnya besar).
4. Daya pantul suara yang besar.
bahan-bahan penyusun beton yang harus disesuaikan dengan perilaku struktur yang akan dibuat.
2.3.1. Adukan Beton
Beton yang berasal dari pengadukan bahan-bahan penyusun agregat kasar dan agregat halus kemudian diikat dengan semen yang bereaksi dengan air sebagai bahan perekat, harus dicampur dan diaduk dengan benar dan merata agar dapat dicapai mutu beton yang baik. Pada umumnya pengadukan bahan beton dilakukan menggunakan mesin pengaduk kecuali jika hanya untuk mendapatkan beton mutu rendah pengadukan dapat dilakukan tanpa menggunakan mesin pengaduk.
Kekentalan adukan beton harus diawasi dan dikendalikan dengan cara memeriksa kemerosotan (slump) pada setiap adukan beton baru. Nilai slump digunakan sebagai petunjuk ketepatan jumlah pemakaian air dalam hubungannya dengan faktor air semen yang ingin dicapai.
Waktu pengadukan lamanya tergantung pada kapasitas isi mesin pengaduk, jumlah adukan, jenis serta susunan butir bahan penyusun, dan slump beton, pada umumnya tidak kurang dari 1,50 menit dimulai semenjak pengadukan, dan hasil umumnya menunjukkan susunan dan warna merata. Sesuai dengan tingkat mutu beton yang dihasilkan memberikan:
3. Memenuhi uji kuat yang hendak dipakai.
2.4. Material Komposit Concrete Foam
Pada komposit Concrete Foam, materialnya terdiri dari semen, pasir, air, Blowing Agent, dan serat TKKS. Blowing agent yang digunakan dalam penelitian ini adalah surfaktan.
2.4.1. Semen
Kata semen berasal dari caementum (bahasa Latin), yang artinya memotong menjadi bagian-bagian kecil tak beraturan. Semen adalah zat yang digunakan untuk merekat batu, bata, batako maupun bahan bangunan lainnya material semen adalah material yang mempunyai sifat-sifat adhesif dan kohesif yang diperlukan untuk mengikat agregat-agregat menjadi suatu massa yang padat yang mempunyai kekuatan yang cukup.
Semen merupakan hasil industri dari paduan bahan baku batu gamping atau kapur sebagai bahan utama, yaitu bahan alam yang mengandung senyawa Calcium Oksida, dan lempung atau tanah liat yaitu bahan alam yang mengandung senyawa Silika Oksida, Alumunium Oksida, Besi Oksida dan Magnesium Oksida atau bahan pengganti lainnya dengan hasil akhir berupa padatan berbentuk bubuk (bulk), tanpa memandang proses pembuatannya, yang mengeras atau membatu pada pencampuran dengan air.
dengan gips (gypsum) dalam jumlah yang sesuai. Fungsi utama dari semen adalah untuk mengikat partikel agregat yang terpisah sehingga menjadi satu kesatuan.
Faktor semen sangatlah mempengaruhi karakteristik campuran beton. Kandungan semen hidraulis yang tinggi akan memberikan banyak keuntungan, antara lain dapat membuat campuran mortar menjadi lebih kuat, lebih padat, lebih tahan air, lebih cepat mengeras, dan juga memberikan rekatan yang lebih baik. Kerugiannya adalah dengan cepatnya campuran beton mengeras, maka dapat menyebabkan susut kering yang lebih tinggi pula. Beton dengan kandungan hidraulik rendah akan lebih lemah dan mudah dalam pergerakan.
2.4.2. Pasir
Pasir merupakan jenis agregat alam. Agregat utamanya digunakan untuk mengisi bagian terbesar dari beton yang mana mengisi 75% bagian dari beton. Semakin besarnya ukuran agregat yang digunakan maka semakin mengurangi jumlah semen yang digunakan. Hal ini juga akan mengurangi panas yang timbul pada saat pencampuran air dan hubungan antara Thermal Stress dan Shrinkage Cracks. Umumnya untuk beton dengan kekuatan lebih dari 20 MPa ukuran agregatnya lebih dari 40mm dan untuk kekuatan diantara 30 MPa agregat yang digunakan berukuran 20 mm.
2.4.3. Air
agregat dan memberikan kemudahan dalam pekerjaan beton. Oleh karena itu, air sangat dibutuhkan dalam pelaksanaan pengerjaan bahan. Tanpa air, konstruksi bahan tidak terlaksana dengan baik dan sempurna. Nilai banding berat air dan semen untuk suatu adukan beton dinamakan water cement ratio (w.c.r). Air yang dapat digunakan dalam proses pencampuran beton adalah sebagai berikut [8]:
1. Air yang digunakan pada campuran beton haruslah bersih dan bebas dari bahan– bahan yang merusak yang mengandung oli, asam, alkali, garam, bahan organik, atau bahan–bahan lainnya yang merugikan terhadap beton.
2. Air pencampur yang digunakan pada beton prategang atau pada beton yang di dalamnya tertanam logam aluminium, termasuk air bebas yang terkandung dalam agregat, tidak boleh mengandung ion klorida dalam jumlah yang membahayakan.
2.4.4. Blowing Agent
Blowing Agent adalah material yang digunakan untuk menghasilkan struktur berongga pada komposit yang dibentuk, sehingga spesimen menjadi lebih ringan. 2.4.5. Serat Tandan Kosong Kelapa Sawit (TKKS)
dalam matriks untuk dijadikan penguat komposit. Ukuran serat TKKS yang belum dicacah adalah 13-18 cm dan serat ini dihaluskan lagi hingga mencapai ukuran 0,1-0,8 mm. Bahan-bahan penyusun TKKS dapat dilihat pada Tabel 2.1 [2].
Tabel 2.1 Bahan penyusun tandan kosong kelapa sawit No Bahan-Bahan Kandungan Komposisi (%) bagian lignoselulose sendiri terdiri dari lignin 16,19%, selulose 44,14% dan hemiselulose 19,28%. Permasalahan yang dihadapi pada penggunaan limbah dari Tandan Kosong Kelapa Sawit adalah terdapat kandungan zat ekstraktif dan asam lemak yang sangat tinggi, sehingga dapat menurunkan sifat mekanik material yang dibentuk.
air bersih dan dikeringkan pada suhu kamar selama kurang lebih 3 hari. Gambar serat TKKS yang telah dihaluskan dapat dilihat pada gambar 2.4.
Gambar 2.4. Serat TKKS yang telah dihaluskan
2.4.6. Material yang digunakan
Pada penelitian ini material yang dikembangkan pada penelitian ini yaitu Concrete Foam yang diperkuat dengan serat tandan kosong kelapa sawit dan batang Polymeric Foam. Dalam penelitian ini pemakaian jumlah foam adalah konstan yaitu 13,6% dari total berat pasta semen. Variasi komposisi bertujuan untuk mendapatkan
berat jenis (ρ) seperti yang tertera pada Tabel 2.2.
Tabel 2.2 Berat jenis (ρ) Concrete Foam berdasarkan komposisi
Tabel 2.2. Lanjutan sebelumnya. Hasil pengujian kuat statik tekan spesimen Concrete Foam seperti diperlihatkan pada Tabel 2.3 [15].
Tabel 2.3 Hasil pengujian kuat statik tekan spesimen Concrete Foam
Tabel 2.3. Lanjutan
C1 28 4.46 7.6 33.78 3.31
C2 28 3.85 5.6 24.89 2.44
C3 28 3.52 3 13.33 1.31
C4 28 3 3 13.33 1.31
C5 28 4.83 2.8 12.44 1.22
Hasil pengujian statik tekan terbaik diperoleh pada spesimen tipe B4, dimana Sc mencapai 5.49 MPa (Tabel 2.3). Jika dilihat dari pembagian jenis beton ringan maka tipe B4 ini termasuk dalam kategori beton ringan dengan kekuatan sedang (Moderate Strength Concrete) yaitu beton ringan dengan berat (density) antara 800 kg/m3- 1440 kg/m3 dengan Sc antara 5-17 MPa. Penggunaan Concrete F oam tipe B4 dapat dipakai sebagai beton struktur ringan atau sebagai pengisi (fill concrete).
2.5Material Komposit Polymeric Foam
Material komposit Polymeric Foam terdiri dari Polyester Resin tak jenuh dan Blowing Agent. Blowing Agent yang digunakan dalam penelitian ini adalah polyol dan isocyanate. Sementara untuk mempercepat proses polymerisasi digunakan katalis jenis MEKPO.
2.5.1. Polyester resin tak jenuh
Sementara asam polycarboxylic yang digunakan adalah asam phthalic dan asam maleic.
Polyester resin tak jenuh adalah jenis polimer thermoset yang memiliki struktur rantai karbon yang panjang. Matrik yang berjenis ini memiliki sifat dapat mengeras pada suhu kamar dengan penambahan katalis tanpa pemberian tekanan ketika proses pembentukan.
Pada desain struktur dilakukan dengan pemilihan matriks dan penguat, hal ini dilakukan untuk memastikan kemampuan material sesuai dengan produk yang akan dihasilkan. Dalam desain struktur ini jenis matriks yang cukup baik terhadap beban yang diberikan .data karakteristik mekanik material polyester resin tak jenuh seperti terlihat pada tabel 2.4.
Tabel 2.4. Karakteristik mekanik Polyester resin tak jenuh Sifat Mekanik Satuan Besaran
Berat Jenis Kg.m-3 1,2 s/d 1,5 Modulus Young GPa 2 s/d 4,5
Kekuatan tarik MPa 40 s/d 90
ini diperoleh ketika dicetak kedalam bentuk komposit, dimana material-material penguat, seperti serat kaca, karbon dan lain-lain, meningkatkan sifat mekanik material tersebut sementara ketika dalam keadaan tunggal material ini bersifat rapuh dan kaku. 2.5.2. Blowing Agent
Blowing Agent adalah material yang digunakan untuk menghasilkan struktur berongga pada komposit yang dibentuk. Jenis Blowing Agent yang digunakan dalam penelitian ini adalah Polyurethane.
Polyurethane adalah suatu jenis polimer yang mengandung jaringan urethane yaitu -NH-CO-O-. Polyurethane dibentuk oleh reaksi senyawa isosianat yang bereaksi dengan senyawa yang memiliki hydrogen aktif seperti diol (polyol), yang mengandung hydroksil dengan pemercepat katalis. Unsur nitrogen yang bermuatan pada kelompok alkohol (polyol) akan membentuk ikatan urethane antara dua unit monomer dan menghasilkan dimer urethane. Reaksi isosianat ini membentuk amina dan gas karbon dioksida (CO2). Gas ini yang kemudian akan membentuk busa pada material polimer yang terbentuk. Material yang terbentuk dari campuran Blowing Agent dan Polimer disebut dengan material Polymeric Foam. Material Polymeric Foam banyak ditemukan sebagai busa kaku dan fleksibel yang digunakan sebagai pelapis atau pelekat material.
Berdasarkan sifat mekaniknya material ini memiliki 4 (empat) sifat penting di antaranya:
Sifat ini berhubungan dengan sifat kekakuan material yang terdiri dari geometri, bentuk dan mikrostrukturnya.
2. Sifat Viskoelastik
Sifat peredaman solid material, sifat ini merupakan efek dari bentuk geometri material tersebut.
3. Sifat Akustik.
Sifat ini berhubungan dengan sifat media yang dilewati oleh perambatan suara akibat bentuk struktur yang berongga memudahkan udara masuk kedalam material dan terserap atau terperangkap sebagian besar kedalam struktur tersebut. Dengan demikian suara yang keluar dan atau dipantulkan oleh material Polymeric Foam mengalami pelemahan.
4. Sifat Viskoakustik.
Sifat ini berhubungan dengan peredaman fluida yang dihubungkan dengan geometri, bentuk mikrostrukturnya yang sama seperti sifat elastisnya.
2.5.3. Katalis MEKPO
Katalis merupakan material kimia yang digunakan untuk mempercepat proses reaksi polimerisasi struktur komposit pada kondisi suhu kamar dan tekanan atmosfir. Pemberian katalis dapat berfungsi untuk mengatur waktu pembentukan gelembung Blowing Agent, sehingga tidak mengembang secara berlebihan, atau terlalu cepat mengeras yang dapat mengakibatkan terhambatnya pembentukan gelembung.
Densitas merupakan ukuran kepadatan dari suatu material atau sering didefenisikan sebagai perbandingan antara massa (m) dengan volume (v) [8]. Untuk pengukuran densitas dan penyerapan air beton digunakan metode Archimedes. Untuk pengukuran densitas beton digunakan metode Archimedes. Rumus untuk menghitung besarnya densitas adalah sebagai berikut:
ρ = m/V ………... (2.1)
Keterangan:
ρ = Massa jenis zat (kg/m3 atau g/cm3)
m = Massa benda (kg atau g) V = Volume benda (m3 atau cm3)
2.7. Karakteristik Mekanik Material 2.7.1. Pengujian Dinamik
Pengujian dinamik dilakukan untuk mendapatkan respon secara dinamik material, dan pengujian ini dilakukan dengan pengujian impak jatuh bebas kecepatan tinggi.
2.7.1.1. Pengujian Impak Jatuh Bebas
berkurang dengan harga yang sama jika sebuah benda ditembakkan ke atas. Kecepatannya berkurang dengan harga yang sama setiap detik dan perlambatan keatasnya seragam.
Untuk menentukan kecepatan benda jatuh setiap detik akan diperoleh harga pendekatan sebagaimana terlihat pada Tabel 2.5.
Tabel 2.5. Waktu dan Kecepatan Benda Jatuh Waktu
t (s) 0 1 2 3 4 5
Kecepatan
V (m/s) 0 9,8 19,6 29,4 39,2 49
Perbandingan waktu dengan kecepatan seperti terlihat pada tabel 2.5. dan grafik v-t seperti ditunjukkan pada Gambar 2.5. yang merupakan sebuah garis lurus sehingga percepatan seragam.
Gambar 2.5. Grafik hubungan v – t
1. Untuk gerakan ke bawah a = + g
2. Untuk gerakan keatas a = - g
Percepatan gravitasi (g) dapat dipandang sebagai sebuah vektor dengan arah tegak ke bawah menuju ke pusat bumi.
Definisi perpindahan adalah perubahan kedudukan, hal ini merupakan besaran vektor mencakup jarak dan arah. Kecepatan adalah laju perubahan kedudukan terhadap waktu. Hal ini juga merupakan besaran vektor mencakup jarak, arah dan waktu.
Kecepatan seragam memiliki partikel yang bergerak dengan kecepatan konstan pada lintasan lurus atau dimiliki partikel yang melintasi perpindahan yang sama dalam selang waktu yang sama secara berturut-turut tanpa peduli berapa selisih selang waktu tersebut.
Sedangkan percepatan seragam dimiliki partikel yang mengalami perubahan kecepatan yang sama dalam selang waktu yang sama secara berturut-turut tanpa peduli berapa selisih selang waktu tersebut, seperti ditunjukkan pada persamaan (2.1).
( V0 + V ) = ... (2.2)
Dimana V0 adalah kecepatan awal, V kecepatan akhir, t waktu dan s perpindahan kecepatan pertengahan = perpindahan/waktu. Maka persamaan (2.4). perbandingan antara kecepatan dan waktu.
= a ...(2.4)
V = V0 + t ...(2.5)
v = v0t + a t2 ...(2.6)
v2 = v0 + 2 as ...(2.7)
Dari persamaan (2.4), bila V0 = 0, Maka untuk v diperoleh seperti ditunjukkan pada persamaan (2.8).
� = ...(2.8)
Bila a = g, dan s = H, Maka:
� = ...(2.9)
