TUGAS AKHIR
PRARANCANGAN PABRIK
VINYL ACETATE MONOMER
DARI
ETHYLENE, ACETIC ACID
DAN
OXYGEN
KAPASITAS 100.000 TON / TAHUN
Oleh :
FERRY SASMITA I 0506021
JURUSAN TEKNIK KIMIA FAKULTAS TEKNIK
UNIVERSITAS SEBELAS MARET
SURAKARTA
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user KATA PENGANTAR
Puji Syukur kepada Tuhan Yang Maha Esa, karena berkat dan kasih-Nya,
penulis akhirnya dapat menyelesaikan penyusunan laporan tugas akhir dengan
judul “Prarancangan Pabrik Vinyl Acetate Monomer dari Ethylene, Acetic Acid
dan Oxygen dengan kapasitas 100.000 ton/tahun”.
Dalam penyusunan tugas akhir ini penulis memperoleh banyak bantuan
baik berupa dukungan moral maupun material dari berbagai pihak. Oleh karena itu sudah sepantasnya penulis mengucapkan terima kasih kepada :
1. Bapak Dr. Sunu Herwi Pranolo. selaku Ketua Jurusan Teknik Kimia
Fakultas Teknik Universitas Sebelas Maret Surakarta
2. Bapak Ir. Samun Triyoko dan Bapak Ir. Arif Jumari, M.Sc. selaku dosen
pembimbing yang telah bersedia membimbing dalam penyusunan tugas akhir.
3. Segenap Civitas Akademika, yang turut membantu dalam penyusunan
laporan tugas akhir ini, yang tidak dapat disebutkan satu persatu.
Penulis menyadari bahwa laporan tugas akhir ini masih jauh dari
sempurna. Oleh karena itu penulis membuka diri terhadap segala saran dan kritik yang membangun. Semoga laporan tugas akhir ini dapat bermanfaat bagi penulis
pada khususnya dan pembaca pada umumnya.
Surakarta, Februari 2012
Penulis
commit to user
iv DAFTAR ISI
Halaman Judul ... i
Lembar Pengesahan ... ii
Kata Pengantar ... iii
Daftar Isi ... iv
Daftar Tabel ... ix
Daftar Gambar ... xi
Intisari ... xii
BAB I PENDAHULUAN... 1
1.1 Latar Belakang Pendirian Pabrik ... 1
1.2 Kapasitas Perancangan ... 2
1.2.1 Kebutuhan VAM di Dalam Negeri ... 2
1.2.2 Kapasitas Pabrik yang sudah ada ... 3
1.2.3 Ketersediaan Bahan Baku ... 4
1.3 Pemilihan Lokasi Pabrik ………….. . ... 5
1.4 Tinjauan Pustaka ... 9
1.4.1 Proses ... 9
1.4.2 Alasan Pemilihan Proses ... 11
1.4.3 Kegunaan Produk ... 12
1.4.4 Sifat Fisis dan Kimia Bahan Baku dan Produk ... 13
1.4.5 Tinjauan Proses ... 19
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
v
2.1 Spesifikasi Bahan Baku dan Produk ... 20
2.1.1 Spesifikasi Bahan Baku ... 20
2.1.2 Spesifikasi Produk ... 21
2.2 Konsep Proses ... 21
2.2.1 Dasar Reaksi ... 21
2.2.2 Mekanisme Reaksi ... 22
2.2.3 Kondisi Operasi ... 22
2.2.4 Tinjauan Termodinamika ... 24
2.2.5 Tinjauan Kinetika ... 27
2.3 Diagram Alir Proses dan Tahapan Proses ... 28
2.3.1 Diagram Alir Proses... 28
2.3.2 Langkah Proses ... 32
2.4 Neraca Massa dan Neraca Panas ... 34
2.4.1 Neraca Massa ... 34
2.4.2 Neraca Panas ... 39
2.5 Lay Out Pabrik dan Peralatan Proses ... 42
2.5.1 Lay Out Pabrik ... 42
2.5.2 Lay Out Peralatan Proses ... 45
BAB III SPESIFIKASI PERALATAN PROSES ... 48
3.1 Reaktor ... 48
3.2 Separator ... 49
3.3 Absorber ... 50
commit to user
vi
3.5 Decanter ... 52
3.6 Vaporizer ... 53
3.7 Tangki Penyimpanan ... 54
3.8 Akumulator ... 56
3.9 Kondensor ... 57
3.10 Reboiler ... 60
3.11 Heat Exchanger ... 62
3.12 Pompa ... 66
3.13 Compressor ... 69
BAB IV UNIT PENDUKUNG PROSES DAN LABORATORIUM ... 70
4.1 Unit Pendukung Proses ... 70
4.1.1 Unit Pengadaan Air ... 71
4.1.1.1 Air Pendingin ... 71
4.1.1.2 Air Umpan Boiler... 72
4.1.1.3 Air Konsumsi umum dan Sanitasi ... 75
4.1.1.4 Pengolahan Air ... 75
4.1.1.5 Kebutuhan Air... 79
4.1.2 Unit Pengadaan Steam ... 80
4.1.3 Unit Pengadaan Udara Tekan ... 81
4.1.4 Unit Pengadaan Listrik ... 82
4.1.5 Unit Pengadaan Bahan Bakar ... 88
4.2 Laboratorium ... 89
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
vii
4.2.2 Laboratorium Analitik ... 91
4.2.3 Laboratorium Penelitian dan Pengembangan ... 91
4.2.4 Analisa Air ... 92
4.3 Unit Pengolahan Limbah ... 93
BAB V MANAJEMEN PERUSAHAAN ... 95
5.1 Bentuk Perusahaan ... 95
5.2 Struktur Organisasi ... 97
5.3 Tugas dan Wewenang ... 100
5.3.1 Pemegang Saham ... 100
5.3.2 Dewan Komisaris ... 100
5.3.3 Dewan Direksi ... 101
5.3.4 Staf Ahli ... 102
5.3.5 Penelitian dan Pengembangan ... 103
5.3.6 Kepala Bagian ... 103
5.4 Pembagian Jam Kerja Karyawan ... 107
5.4.1 Karyawan Non Shift ... 107
5.4.2 Karyawan Shift ... 107
5.5 Status Karyawan dan Sistem Upah ... 110
5.6 Penggolongan Jabatan, Jumlah Karyawan dan Gaji ... 110
5.7 Kesejahteraan Sosial Karyawan ... 113
5.8 Manajemen Perusahaan ... 114
5.8.1 Perencanaan Produksi ... 115
commit to user
viii
BAB VI ANALISIS EKONOMI ... 118
6.1 Pensksiran Harga Peralatan ... 118
6.2 Dasar Perhitungan ... 120
6.3 Penentuan Total Capital Investment (TCI) ... 121
6.4 Hasil Perhitungan ... 122
6.4.1 Fixed Capital Investment (FCI) ... 122
6.4.2 Working Capital Investment (WCI) ... 123
6.4.3 Total Capital Investment (TCI) ... 123
6.4.4 Manufacturing Cost... 123
6.4.5 General Expense ... 124
6.4.6 Analisa Kelayakan ... 124
6.5 Kesimpulan ... 132
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
ix
DAFTAR TABEL
Tabel 1.1 Data Impor Vinyl Acetate Monomer di Indonesia ... 2
Tabel 1.2 Kapasitas Pabrik VAM Yang Sudah Berdiri ... 4
Tabel 1.3 Kelebihan dan kekurangan pemilihan proses pembuatan vinyl acetate monomer... 11
Tabel 2.1 Harga ∆Hfo dan ∆Gf0masing-masing komponen... 24
Tabel 2.2 Nilai Konstanta Kinetika ... 27
Tabel 2.3 Neraca Massa di Tee-01... 34
Tabel 2.4 Neraca Massa di Tee-02... 35
Tabel 2.5 Neraca Massa di Tee-03... 35
Tabel 2.6 Neraca Massa di Reaktor... 36
Tabel 2.7 Neraca Massa di Separator... 36
Tabel 2.8 Neraca Massa di Absorber 1... 37
Tabel 2.9 Neraca Massa di Absorber 2... 37
Tabel 2.10 Neraca Massa di Regenerator MEA... 38
Tabel 2.11 Neraca Massa di Menara Distilasi... 38
Tabel 2.12 Neraca Massa di Dekanter... 38
Tabel 2.13 Neraca Massa Total... 39
Tabel 2.14 Neraca Panas Reaktor ... 39
Tabel 2.15 Neraca Panas Separator ... 40
Tabel 2.16 Neraca Panas Absorber 1 ... 40
commit to user
x
Tabel 2.18 Neraca Panas Menara Distilasi ... 41
Tabel 2.19 Neraca Panas Regenerator MEA ... 41
Tabel 2.20 Neraca Panas Dekanter ... 41
Tabel 2.21 Neraca Panas Vaporizer ... 42
Tabel 3.1 Spesifikasi Reaktor ... 48
Tabel 3.2 Spesifikasi Separator ... 49
Tabel 3.3 Spesifikasi Absorber ... 50
Tabel 3.4 Spesifikasi Menara Distilasi... 51

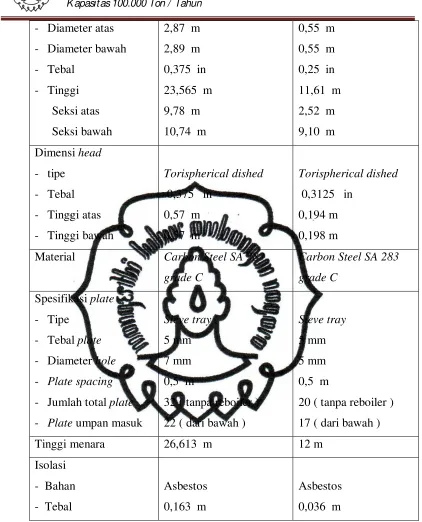

Tabel 3.5 Spesifikasi Dekanter... 52

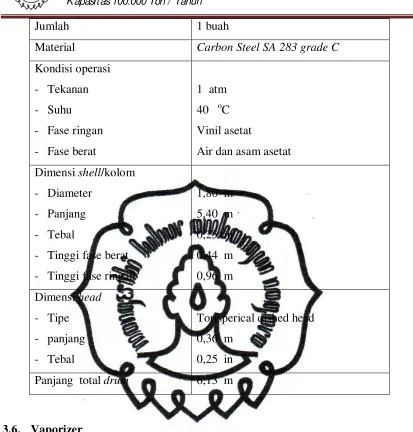

Tabel 3.6 Spesifikasi Vaporizer... 53

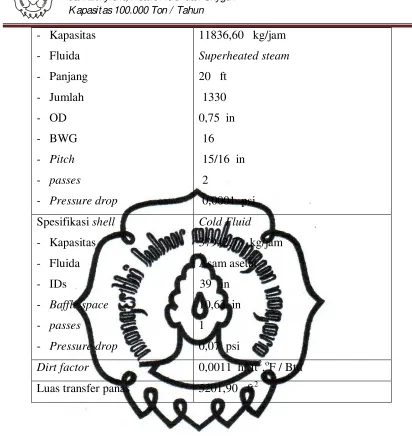

Tabel 3.7 Spesifikasi Tangki Penyimpan... 54

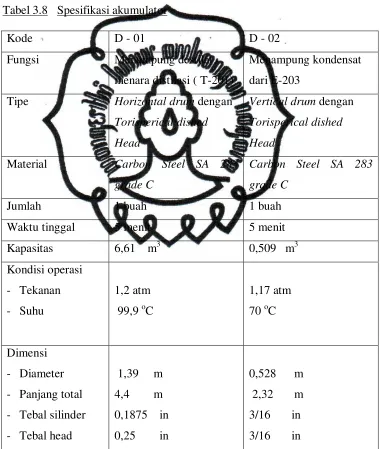

Tabel 3.8 Spesifikasi Akumulator... 56

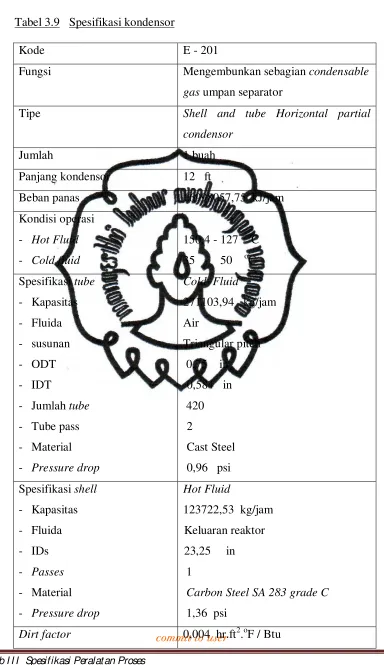

Tabel 3.9 Spesifikasi Kondensor... 57
Tabel 3.10 Spesifikasi Reboiler... 60
Tabel 3.11 Spesifikasi Heat Exchanger... 62
Tabel 3.12 Spesifikasi Pompa... 66
Tabel 3.13 Spesifikasi Kompresor... 69
Tabel 4.1 Kebutuhan Air Pendingin ... 79
Tabel 4.2 Kebutuhan Air Untuk Steam ... 79
Tabel 4.3 Kebutuhan Air Konsumsi dan Sanitasi ... 80
Tabel 4.4 Kebutuhan Listrik untuk Keperluan Proses dan Utilitas... 83
Tabel 4.5 Jumlah Lumen Berdasarkan Luas Bangunan ... 85
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
xi
Tabel 5.1 Jadwal Pembagian Kelompok Shift ... 108
Tabel 5.2 Jumlah Karyawan menurut Jabatannya ...110
Tabel 5.3 Perincian Golongan dan Gaji Karyawan ... 112
Tabel 6.1 Data Cost Index Chemical Plant ... 119
Tabel 6.2 Fixed Capital Investment ... 122
Tabel 6.3 Working Capital Investment ... 123
Tabel 6.4 Manufacturing Cost ... 123
Tabel 6.5 General Expense ...124
commit to user
xii
DAFTAR GAMBAR
Gambar 1.1 Grafik Data Impor Vinyl Acetate monomer di Indonesia ... 3
Gambar 1.2 Lokasi Pendirian Pabrik... 5
Gambar 2.1 Diagram Alir Kualitatif ... 29
Gambar 2.2 Diagram Alir Kuantitatif ... 30
Gambar 2.3 Diagram Alir Proses ... 31
Gambar 4.1 Diagram Alir Pengolahan Air waduk ... 76
Gambar 5.1 Struktur Organisasi Pabrik Vinyl Acetate monomer... 99
Gambar 6.1 Chemical Engineering Cost Index ... 119
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user INTISARI
Ferry Sasmita, 2012, Prarancangan Pabrik Vinyl Acetate Monomer dari
Ethylene, Acetic Acid dan Oxygen, Kapasitas 100.000 ton/tahun, Jurusan
Teknik Kimia, Fakultas Teknik, Universitas Sebelas Maret, Surakarta
Vinyl acetate monomer merupakan salah satu jenis bahan kimia antara
yang dipakai dalam pembuatan polyvinyl acetate, vinyl acetate copolymer dan
polyvinyl alcohol.Vinyl acetate monomer dihasilkan dari reaksi gas-gas antara ethylene, acetic acid dan oxygen. Untuk memenuhi kebutuhan dalam negeri, maka
dirancang pabrik vinyl acetate monomer dengan kapasitas 100.000 ton/tahun
dengan bahan baku ethylene 36.675,53 ton/tahun, acetic acid 71.673,81 ton/tahun
dan oxygen 32.474,65 ton/tahun. Dengan memperhatikan faktor ketersediaan bahan baku, transportasi, tenaga kerja, pemasaran, dan utilitas, maka lokasi pabrik yang dipilih adalah di Cilegon, Banten.
Peralatan utama untuk pabrik yang digunakan antara lain reaktor,
separator, absorber, menara distilasi, regenerator, vaporizer dan decanter. Reaktor
yang digunakan adalah reaktor fixed bed multitube pada tekanan 10 atm dan suhu
1500C. Dari reaktor masuk ke dalam separator memisahkan condensable gas yang
meliputi asam asetat, air, dan vinyl acetate monomer dari campuran gas keluar
dari reaktor. Produk atas separator dialirkan ke absorber I untuk mengambil VAM yang masih terikut di fase gas. Hasil atas absorber I masuk ke absorber II untuk diambil gas karbondioksidanya sebelum di umpankan kembali ke reaktor. Hasil bawah dari separator dan absorber I dialirkan ke menara distilasi untuk
memurnikan vinyl acetate monomer. Hasil atas menara distilasi dialirkan ke
decanter untuk memurnikan produk sampai 99,9 % vinyl acetate monomer, dan
hasil bawahnya berupa asam asetat dan air dialirkan ke vaporizer untuk di uapkan
bersama umpan asam asetat fresh sebelum masuk reaktor. Sementara, fraksi berat
dari decanter berupa air,asam asetat dan sedikit vam akan diproses di Unit
Pengolahan Limbah.
Utilitas terdiri dari unit penyediaan air untuk konsumsi sebanyak 1275
kg/jam, steam sebanyak7798,96 kg/jam, air pendingin sebanyak 48.920,4 kg/jam,
udara tekan sebanyak 100 m3/jam, tenaga listrik sebesar 1550 kW, bahan bakar
batubara sebanyak 5152,13 kg/jam, dan unit pengolahan limbah. Terdapat tiga buah laboratorium, yaitu laboratorium fisik, laboratorium analitik, dan laboratorium penelitian dan pengembangan.
Bentuk perusahaan adalah PT (Perseroan Terbatas), struktur organisasi
adalah line and staff. Sistem kerja karyawan berdasarkan pembagian jam kerja
yang terdiri dari karyawan shift dan non shift. Pabrik beroperasi selama 24 jam per
hari dan 330 hari per tahun. Jumlah kebutuhan tenaga kerja sebanyak 200 orang.
Hasil analisa ekonomi terhadap prarancangan pabrik vinyl acetate
commit to user
Bab I Pendahuluan
BAB I
PENDAHULUAN
1.1Latar Belakang Pendirian Pabrik
Perkembangan industri kimia di Indonesia saat ini terus mengalami
peningkatan, baik industi yang menghasilkan produk jadi maupun industri antara. Salah satu diantaranya adalah vinyl asetat. Kebutuhan bahan ini dari tahun ke tahun terus meningkat.
Vinyl asetat merupakan bahan kimia produk antara (intermediate
product) yang dipakai dalam pembuatan polyvinyl acetate, vinyl acetate copolymer, polyvinyl alcohol dan vinyl chloride. Vinyl asetat dalam bentuk polimer sangat luas kegunaannya antara lain dalam induarti cat, sebagai adhesive, pelapis, lem, film, tinta, tekstil dan industri kertas. Sedangkan bentuk
kopolimernya misalnya dengan acrylonitrile dipakai untuk industri acrylic fibers
(Othmer,1992).
Sampai saat ini kebutuhan vinyl asetat dan kopolimernya masih dipenuhi dengan impor. Oleh karena itu dengan didirikannya pabrik ini di Indonesia diharapkan dapat memberikan keuntungan antara lain:
1. Dapat mengurangi impor vinyl asetat sehingga kebutuhan dalam negeri
dapat dipenuhi.
2. Membuka peluang didirikannya pabrik dengan bahan baku vinyl asetat
antara lain dalam induarti cat, sebagai adhesive, pelapis, lem, film, tinta, tekstil dan industri kertas.
3. Membuka kesempatan kerja dengan menciptakan lapangan kerja baru.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 2 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
1.2 Kapasitas Perencanaan
Di dalam menentukan kapasitas produksi pabrik vinyl asetat monomer yang
akan didirikan ada beberapa faktor yang menjadi pertimbangan, diantaranya yaitu: jumlah konsumsi produk (kebutuhan dalam negeri), kebutuhan impor, kapasitas
pabrik yang sudah ada, pasokan bahan baku yang akan digunakan. Karena di
Indonesia belum dibangun pabrik vinyl acetate monomer, maka kebutuhan akan
bahan ini dipenuhi dengan impor. Untuk menyusun kapasitas perencanaan pabrik
vinyl acetate dilakukan dengan data impor.
1.2.1 Kebutuhan Vinyl Asetat di Dalam Negeri
Berdasarkan data Statistik Perdagangan Luar Negeri Indonesia impor,
kebutuhan vinyl asetat di Indonesia cukup besar. Dari tabel di bawah ini dapat diketahui kebutuhan vinyl asetat dalam negeri.
Tabel 1-1 Data impor vinil asetat di Indonesia
Tahun Impor vinil asetat (ton)
2004 28.775,030
2005 24.784,807
2006 26.889,462
2007 30.315,766
2008 30.382,311
2009 35.217,874
2010 42.003,992
(Sumber : Biro Pusat Statistik,2010)
commit to user
Bab I Pendahuluan
memperkirakan impor vinyl asetat pada tahun 2015 di Indonesia. Data impor dan
regresi secara polinomial untuk data impor ditunjukkan dalam gambar 1.1
Gambar 1.1 Grafik Data Impor Vinyl Acetate Monomer di Indonesia
Dengan membuat grafik kebutuhan vinyl asetat per tahun dapat diperoleh
persamaan yang mengikuti persamaan garis polinomial yaitu:
Impor = 724,01*tahun2 – 2.903.883,39*tahun + 2.911.920.98
Pabrik vinyl asetat ini akan didirikan pada tahun 2015, dengan prediksi
kebutuhan vinyl asetat pada tahun tersebut sekitar 93.118,52 ton.
1.2.2 Kapasitas Pabrik yang Sudah Ada
Penentuan kapasitas minimal berdasar pada kapasitas pabrik yang telah
berproduksi dan layak untuk didirikan. Berikut ini adalah tabel industri vinyl
acetate monomer di berbagai negara dan kapasitas produksinya.
y = 724.01x2- 2,903,883.39x + 2,911,779,920.98
R² = 0.95
0 5000 10000 15000 20000 25000 30000 35000 40000 45000
2003 2004 2005 2006 2007 2008 2009 2010 2011
Im
p
o
r
V
A
M
,
to
n
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 4 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
Tabel 1-2 Kapasitas pabrik VAM yang sudah Berdiri
Negara Perusahaan Kapasitas (ton/tahun)
Amerika Serikat Celanese 285.000
Kanada Celanese 86.000
Meksiko Celanese 100.000
Amerika Serikat Du Pont 260.000
Amerika Serikat Union Carbide 325.000
Inggris BP Amoco 250.000
Jepang Showa Denko 120.000
(Olsen, 2001)
1.2.3 Ketersediaan Bahan Baku
Persediaan bahan baku utama pembuatan vinyl acetate monomer yaitu etilena
diperoleh dari PT Chandra Asri, Cilegon yang memiliki kapasitas 625.000
ton/tahun, asam asetat dipasok dari Celanese Chemical Co,Ltd., China dengan kapasitas total 600.000 ton/tahun dan oksigen dipasok dari PT Air Liquide,
Cilegon dengan kapasitas 100.000 ton/tahun. Semua produk VAM yang dihasilkan akan diprioritaskan untuk memenuhi kebutuhan dalam negeri.
Berdasarkan faktor-faktor diatas, maka akan direncanakan pendirian pabrik
vinyl acetate monomer. Dengan kapasitas produksi vinyl asetat monomer 100.000 ton/tahun, diperlukan bahan baku etilena kurang lebih sebanyak 36.000 ton/tahun,
asam asetat sebanyak 71.500 ton/tahun, dan oksigen 32.500 ton/tahun. Pemilihan
kapasitas tersebut diharapkan dapat memenuhi kebutuhan vinyl acetate monomer
commit to user
Bab I Pendahuluan
1.3 Pemilihan Lokasi Pabrik
Lokasi suatu pabrik akan sangat mempengaruhi dalam penentuan
kelangsungan produksi serta laba yang diperoleh. Idealnya, lokasi yang dipilih harus dapat memberikan kemungkinan memperluas atau memperbesar pabrik dan
memberikan keuntungan untuk jangka panjang. Beberapa faktor yang harus dipertimbangkan untuk menentukan lokasi pabrik agar secara teknis dan ekonomis pabrik yang didirikan akan menguntungkan. Faktor tersebut antara lain: sumber
bahan baku, pemasaran, penyediaan tenaga listrik, penyediaan air, jenis transportasi, kebutuhan tenaga kerja, tinggi rendahnya pajak, keadaan masyarakat,
karakteristik lokasi, kebijaksanaan pemerintah.
Pabrik vinyl asetat direncanakan akan didirikan di Krakatau Industrial
Estate Cilegon (KIEC), Banten. Pemilihan ini dimaksudkan untuk mendapatkan keuntungan secara teknis maupun ekonomis.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 6 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
Adapun keuntungan dipilihnya lokasi di Cilegon adalah adanya faktor-faktor berikut:
1. Faktor Primer
a. Bahan Baku
Bahan baku pabrik vinyl asetat yaitu etilena (C2H4) disuplai dari PT
Chandra Asri Petrochemical Center ( PT CAPC), yang terletak di desa Sugih, Cilegon. Asam asetat diperoleh dengan cara impor dari Celanese
Chemical Co., Ltd, yang terletak di Nanjing, China. Sedangkan oksigen diperoleh dari PT Air Liquide, Cilegon. Pabrik ini direncanakan didirikan
di Kawasan Industri Cilegon mendekati bahan baku dan dekat dengan pelabuhan sehingga mempermudah proses transportasi bahan baku. Untuk meningkatkan efektifitas kerja dan menekan biaya produksi maka kota
Cilegon sebagai lokasi pendirian pabrik adalah lokasi yang tepat.
b. Pemasaran
Cilegon berada di kawasan indusri Tangerang, Serang dan Merak
yang padat dengan industri kimia sebagai pasar potensial. Mengingat bahan yang diproduksi merupakan bahan antara, yang merupakan bahan
baku polimer, maka Cilegon dirasa merupakan tempat yang strategis.
c. Utilitas
Utilitas yang dibutuhkan adalah keperluan tenaga listrik, air dan bahan
bakar. Karena daerah Cilegon merupakan kawasan industri maka kebutuhan utilatas dapat dipenuhi dengan mudah dan disediakan oleh
commit to user
Bab I Pendahuluan
kebutuhan domestik. Dan apabila tidak mencukupi dapat menggunakan air dari pabrik penyedia air di kawasan industri yaitu PT Krakatau Tirta
Industri. Untuk kebutuhan daya listrik, disuplai dari PT Krakatau Daya Listrik dan bila kurang memenuhi menggunakan daya tambahan dari PLN.
Sedangkan untuk kebutuhan bahan bakar dipenuhi dari PT Pertamina depot Banten.
d. Tenaga Kerja
Tenaga kerja dapat dipenuhi dengan mudah dari daerah sekitar lokasi pabrik maupun luar lokasi pabrik sesuai dengan kebutuhan dan kriteria perusahaan. Saat ini banyak tenaga kerja terampil dan terdidik yang
membutuhkan lapangan pekerjaan. Hal ini juga dapat mengurangi jumlah pengangguran yang ada.
e. Transportasi dan Telekomunikasi
Sarana transportasi dan telekomunikasi sangat penting untuk proses penyediaan bahan baku dan pemasaran produk. Transportasi bahan baku
menuju Cilegon cukup mudah karena adanya fasilitas jalan tol selain itu juga cukup dekat dengan pelabuhan sehingga arus transportasi juga lancar.
Letak Cilegon dengan kawasan industri Merak dan Tangerang juga memudahkan dalam pemasaran produk.
2. Faktor Sekunder
a. Buangan Pabrik
Buangan limbah cair yang mengandung larutan kimia diolah terlebih
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 8 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
b. Kebijakan Pemerintah
Saat ini pemerintah sedang giat-giatnya meningkatkan iklim investasi
di Indonesia sehingga dengan pendirian pabrik ini akan membantu pemerintah dalam meningkatkan kondisi perindustrian di Indonesia. Oleh
karena itu maka pendirian pabrik ini akan mendapat dukungan dari pemerintah baik pusat maupun daerah, sehingga fasilitas dan perijinan pendirian pabrik akan dipermudah.
c. Tanah dan Iklim
Di Krakatau Industrial Estate Cilegon (KIEC) telah disediakan tanah
yang relatif cukup luas sehingga memungkinkan adanya perluasan pabrik di masa yang akan datang. Data menyebutkan masih tersedia lahan sebesar 200 hektar yang telah dipersiapkan untuk pembangunan pabrik baru.
Lahan ini disebutkan dapat dibeli ataupun disewa dengan masa sewa minimal 20 tahun. Kondisi iklim di Cilegon seperti iklim di Indonesia pada umumnya dan tidak membawa pengaruh yang besar terhadap
jalannya proses produksi.
d. Keadaan Masyarakat
Masyarakat di daerah industri akan terbiasa untuk menerima kehadiran suatu pabrik di daerahnya, selain itu masyarakat juga akan dapat mengambil keuntungan dengan pendirian pabrik ini, antara lain dengan
commit to user
Bab I Pendahuluan
1.4 Tinjauan Pustaka
1.4.1 Macam-macam Proses
Ada beberapa kemungkinan jalannya proses pembuatan vinyl asetat antara lain:
a. Reaksi asam asetat dengan asetilen pada fase cair
Reaksi:
CH3CO2H + CH=CH CH3CO2CH=CH2 ∆H= -117 kJ/mol
Proses ini sudah lama tidak digunakan karena asetilen mahal sehingga cara ini dianggap kurang ekonomis. (Ullman’s, 1989).
b. Reaksi asam asetat dengan asetilen pada fase gas.
Reaksi:
CH3CO2H + CH =CH CH3CO2CH=CH2 ∆H= -117 kJ/mol
Reaksi terjadi dengan katalis zinc asetat pada activated charcoal pada suhu
160-2100 C dan tekanan 40 KPa.
Asetilen dipanaskan dan dicampur dengan uap asam asetat kemudian
diumpankan ke dalam reaktor (reaktor pipa atau fixed bed). Hasil reaksi di
quenching dan produk lain dipisahkan. Aliran keluar reaktor berupa vinyl asetat, asam asetat, asetilen, asetaldehid, crotonaldehid, aseton, metil asetat, ethylidene diacetat dan acetit anhidrit. Masing-masing komponen dipisahkan dengan menara distilasi.
Proses ini digunakan sampai tahun 1968, setelah itu jarang digunakan bahkan hanya sekitar 20 % kapasitas dunia yang diproduksi dengan proses
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 10 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
cukup besar untuk memisahkan hasil samping yang banyak (Ullman, 1989).
c. Reaksi asam asetat dengan etilen dan oksigen pada fase cair
Pembentukan vinyl asetat dari etilen dan asam asetat dengan adanya
palladium chloride dan alkali asetat dalam asam asetat glasia dengan reaksi:
C2H4 + PdCl2 + CH3CO2H CH3CO2CH=CH2 + 2HCl + Pd
Reaksi terjadi pada tekanan 3-4 MPa dan suhu 110-130 C. Proses ini sekarang sudah tidak digunakan. (Ullman’s, 1989).
d. Reaksi etilen dengan asam asetat dan oksigen pada fase gas
Reaksi utama adalah reaksi oksidasi antara etilen dan asam asetat yang menghasilkan vinyl asetat dan air, dengan persamaan reksi sebagai berikut:
C2H4 + CH3CO2H + ½ O2 C2H3OOCH=CH2 + H2O ...(1)
Terjadi reaksi samping antara etilen dan oksigen menghasilkan carbon dioksida dan air dengan reaksi:
C2H4 + 3O2 2CO2 + 2H2O ...(2)
Reaksi pada fase gas tejadi pada 150-160 0C dan tekanan 0,8-1,0 MPa,
dengan katalis heterogen yang mengandung Palladium dengan lifetime 1-5
tahun. Tidak terbentuk asam asetat, produk samping berupa air, karbondioksida dan sedikit residu (etil asetat, ethylidene, diacetat dan
glikol asetat) (Dimian & Bildea, 2008). Residu dipisahkan dengan menggunakan distilasi. Dengan ini diperoleh kemurnian vinyl asetat yang
commit to user
Bab I Pendahuluan
Setelah tahun 1968, proses ini paling banyak digunakan bahkan sekitar 80% kapasitas dunia diproses dangan cara ini. Karena bahan baku
etilen lebih murah sehingga proses ini dinilai lebih ekonomis.
1.4.2 Alasan Pemilihan Proses
Dalam proses pembuatan vinyl acetate monomer dipilih proses dengan
reaksi antara ethylene, acetic acid dan oxygen pada fase gas. Proses ini dipilih
dengan alasan :
1. Tekanan operasi tidak terlalu tinggi antara 0,8 – 1,0 Mpa dan suhu operasi
mulai 150 – 160 oC
2. Kemurnian produk yang dihasilkan cukup tinggi, mencapai 99,9 %.
3. Produk samping berupa air dan CO2
Perbandingan proses-proses pembuatan n-butanol yang mencakup kelemahan dan kelebihan dapat dilihat pada Tabel 1.5
Tabel 1.3 Kelebihan dan kekurangan pemilihan proses pembuatan vinyl
acetate monomer
No. Macam Proses Kelebihan Kekurangan
1. Reaksi Asam
asetat dengan
asetilen pada
fase cair
reaksi berlangsung pada fase
cair
1. Proses lama yang sudah tidak digunakan lagi
2. Harga bahan baku asetilen yang mahal
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 12 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
2. Produk samping berupa air dan CO2
1.4.3 Kegunaan Vinyl Asetat
Vinyl asetat merupakan monomer yang sangat penting, kegunaan ini antara lain:
a. Merupakan produk antara untuk pembuatan polyvinyl asetat dan kopolimer
vinyl asetat serta polyvinyl alcohol.
b. Merupakan bahan pendukung dalam pembuatan cat, adhesive, dan industri
kertas serta tekstil.
c. Bentuk kopolimernya dengan acrilonitrile dipakai untuk industry acrylic fiber.
commit to user
Bab I Pendahuluan
1.4.4 Sifat Fisik dan Kimia
a. Bahan Baku
Etilen
Sifat Fisik
- Rumus molekul : CH2=CH2
- Berat molekul : 28,05 gr/mol
- Titik Didih : -103,9 0C
- Titik kritis : 169 0C
- Mudah terbakar
- Bentuk gas yang tidak berwarna
(Chandra Asri PC) Sifat Kimia
Reaksi-reaksi etilen
- Polimerisasi
Etilen murni (>99,9%) bereaksi pada kondisi dan tekanan tertentu
dengan bantuan katalis membentuk polyetilen.
CH2=CH2 + 0,5O2 -(-CH2-CH2-)-n
Reaksi eksotermik
- Oksidasi
Oksidasi etilen membentuk etilen oxide dengan reaksi:
CH2=CH2 + 0,5O2 CH2 - CH2
O
Reaksi berlangsung pada 250-300 0C dan tekanan 1-2 MPa dengan
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 14 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
Oksida etilen denagn bantuan asam asetat membentuk vinyl asetat dengan katalis palladium pada karbon, alumina atau silika alumina
pada suhu 175-200 0C dan tekanan 0,4-1,0 MPa.
Reaksi:
CH2=CH2 + CH2CO2H + 1/2 O2 CH3CO2CH=CH2 + H2O
- Halogenasi
Halogenasi etilen membentuk etilen dichloride, etilen dibromide ethyl
chloride dan sebagainya.
Pembentuk etilen dichloride, dengan reaksi:
CH2=CH2 + HCl ClCH2 - CH2Cl + H2O……….( 1 )
CH2=CH2 + O2 + 4 HCl 2ClCH2 - CH2Cl + H2O……...( 2 )
Untuk pembentukan ethyl chloride sebagai berikut :
ClCH2 – CH2Cl + HCl CH3CH2Cl
Reaksi tersebut terjadi pada fase cair ( T = 30-90 0C ) dan pada fase
gas ( T = 130 – 250 0C ) dengan tekanan 300 – 500 KPa dan katalis
AlCl3 atau FeCl3
- Alkilasi
Reaksi antara etilen dan benzene menghasilkan ethyl benzene dengan katalis AlCl3, BF3 atau FeCl3
- Hidrasi
Hidrasi etilen menghasilkan etanol
ClCH2 – CH2Cl + H2O C2H5OH
Reaksi terjadi pada suhu 300 0C dan tekanan 7 MPa dengan katalis
commit to user
Bab I Pendahuluan
Asam Asetat
Sifat fisik
- Rumus molekul : CH3COOH
- Berat molekul : 60,05 gr/mol
- Titik didih : 111,1 0C
- Titik leleh : 16, 7 0C
- Berupa cairan tidak berwarna dengan bau yang sangat menyengat
- Mudah larut dalam air maupun pelarut organic lain
( Celanese China )
Sifat kimia
Reaksi pada asam asetat:
- Esterifikasi
Hampir 93 % asam asetat digunakan untuk memproduksi ester asetat, reaksi esterifikasi atau olefin, baik dengan asam asetat dalam bentuk cair maupun gas. Dengan reaksi:
ROH + CH3COOH R-CH2COOH + H2O
- Dehidrasi
Reaksi dehidrasi sangat penting untuk sintesa selulosa asetat dengan rayon
Reaksi :
CH3COOH CH2 = CO + CO
- Klorinasi
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 16 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
campuran. Reaksi ini akan menghasilkan monoklor asam asetat sebagai hasil samping.
Reaksi :
CH3COOH + Cl2 ClCH2 – COOH + HCl
ClCH2 – COOH + Cl2 Cl2CH – COOH + HCl
- Adisi
Asam asetat ditambahkan dengan asetilen membentuk vinyl asetat
Reaksi :
CH3COOH + CH=CH CH3COOCH=CH2
( Othmer, 1992)
Oksigen
Sifat fisik
- Rumus molekul : O2
- Berat molekul : 32,0 gr/mol
- Titik didih : -183,0 0C
( Air Liquide )
Sifat kimia
Bereaksi hampir dengan semua zat, apabila reaksi melibatkan panas disebut reaksi pembakaran. Merupakan penyusun udara bersama
commit to user
Bab I Pendahuluan
b. Produk
Vinyl asetat
Sifat fisik
- Rumus molekul : C4H6O2
- Berat molekul : 86,09 gr/mol
- Titik didih : 72,3 0C
- Titik leleh : < -60 0C
- Berupa cairan tidak berwarna dengan bau yang khas
( Perry, 1999 )
Sifat kimia
Reaksi pada vinyl asetat :
- Polimerisasi
Merupakan reaksi terpenting pada vinyl asetat sebagai monomer, salah satunya adalah pembentukan polyvinyl asetat.
Reaksi :
nCH3CO2CH=CH2 -(-CH2 – CH -) – n
O – C – CH3
O
- Hidrolisa
Vinyl asetat terhidrolisa dengan katalis asam atau basa membentuk
vinyl alcohol tidak stabil, kemudian membentuk asetaldehid. Reaksi :
CH3CO2CH=CH2 CH2CHOH
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 18 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I Pendahuluan
- Halogenasi
Penambahan chloride dan bromidepada vinyl asetat akan membentuk
1,2 dikloro etil asetat yang dapat didistilasi tanpa terdekomposisi dalam kondisi vakum.
- Hidrogenasi
Asam asetat dan ethylidene diasetat akan terbentuk jika hydrogen
ditambahkan pada vinyl asetat pada suhu 82 0C dengan adanya 10 %
platinum, sedangkan pada 53 0C dengan 5 % platinum akan
menghasilkan etil asetat
- Hidroalkilasi katalitik
Hydrogen peroksida akan bereaksi dengan vinyl asetat pada 0 0C, dengan menggunakan katalis ossanium tetra oksida menghasilkan
glikoaldehid dengan yield 50%. Reaksi:
CH2=CHOOCH3 + H2O2 CH2 – CH = COOCH3
OH OH
Karbon dioksida
Sifat fisik
- Rumus molekul : CO2
- Berat molekul : 44,01 gr/mol
- Titik didih : -56,6 0C
- Titik leleh : subl -78,5 0C
commit to user
Bab I Pendahuluan
Sifat kimia
Stabil pada suhu normal, di dalam air akan membentuk asam karbonat
(H2CO3). Bereaksi membentuk carbon monoksida ( CO ) pada suhu
diatas 1700 0C
2CO2 2CO + C2
Karbon dioksida bereaksi dengan ammonia pada stage pertama pada proses produksi urea menghasilkan ammonium karbonat
CO2 + 2NH3 NH2COONH4
( Othmer, 1992 )
1.4.5 Tinjauan Proses Secara Umum
Vinyl asetat dapat dihasilkan dari reaksi oksidasi antara etilen, asam
asetat dan oksigen dengan katalis palladium. Etilena direaksikan secara
eksotermik dengan asam asetat dan oksigen dalam reaktor fixed bed
multitube berkatalis, menghasilkan vinyl asetat dan air. Reaksi terjadi pada
fase gas berlangsung pada 150-160 0C dan tekanan 0,8-1,0 MPa, dengan
katalis heterogen yang mengandung Palladium dengan lifetime 1-5 tahun.
Tidak terbentuk asam asetat, produk samping berupa air, karbondioksida dan sedikit residu (etil asetat, ethylidene, diacetat dan glikol asetat). Tidak ada asetaldehid yang terbentuk meskipun asam asetat sebagai bahan baku
yang mengandung air. Residu dipisahkan dengan menggunakan distilasi. Dengan ini diperoleh kemurnian vinyl asetat yang tinggi.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 20 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
BAB II
DESKRIPSI PROSES
2.1. Spesifikasi Bahan Baku dan Produk
2.1.1. Spesifikasi bahan baku
a. Ethylene
o Bentuk : gas
o Berat molekul : 28,05 g/mol
o Titik didih : -103,9 ˚C
o Titik kritis : 169 ˚C
o Kemurnian : 99,99 %
o Impuritas : Etana ( 80 ppm )
o Kelarutan : tidak larut dalam air
b. Asam asetat
o Bentuk : cairan tidak berwarna
o Berat molekul : 60,05 g/mol
o Titik didih : 111,1 ˚C
o Titik leleh : 16,7 ˚C
o Kemurnian : 99,85 %
o Impuritas : H2O ( 0,15 % )
o Kelarutan : terlarut sempurna dalam air
c. Oksigen
o Bentuk : gas
commit to user
Bab I I Deskripsi Proses
o Berat molekul : 32,01 g/mol
o Titik didih : -183 ˚C
o Kemurnian : 100 %
o Impuritas : -
o Kelarutan : terlarut sempurna dalam air
2.1.2. Spesifikasi produk
Vinil asetat monomer
o Bentuk : cairan
o Berat molekul : 86,09 g/mol
o Titik didih : 72,3 ˚C
o Titik leleh : < -60 ˚C
o Kemurnian : 99,9 %
o Impuritas : H2O ( 0,1% )
o Kelarutan : terlarut dalam asam asetat, dan
sangat sedikit larut dalam air ( maks. 1%wt )
2.2. Konsep Proses
2.2.1. Dasar Reaksi
Reaksi utama adalah reaksi oksidasi antara etilena dan asam asetat yang menghasilkan vinyl asetat dan air, dengan persamaan reaksi sebagai berikut:
C2H4 + CH3CO2H + ½ O2 C2H3OOCH=CH2+ H2O ...(1)
Terjadi reaksi samping antara etilena dan oksigen menghasilkan
karbondioksida dan air dengan reaksi:
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 22 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
2.2.2. Mekanisme Reaksi
Reaksi tersebut berjalan dengan mekanisme sebagai berikut.
2CH3COOH + ½ O2 + Pd ↔ Pd-(CH3COOH)2 + H2O …..(3)
Pd-(CH3COOH)2 + CH3COO-↔ Pd-(OCOCH3)3- …..(4)
Pd-(OCOCH3)3-+C2H4 ↔ C2H3OOCH=CH2+ CH3COOH +CH3COO- + Pd..(5)
(Dimian,2008) Reaksi samping :
CH3COOH + Pd Pd-OCOCH3- + H+ …..(6)
Pd-OCOCH3- + 3O2 + C2H4↔ 2Pd-CO2 ed + CH3COO- + 2H2O …..(7)
2Pd-CO2 ed↔ 2Pd + 2CO2 …..(8)
2.2.3. Kondisi Operasi
a. Temperatur
Penentuan suhu operasi harus mempertimbangkan fase reaksi dan batasan reaksi serta tinjauan secara termodinamika.Suhu operasi harus berada di bawah
200oC karena pada suhu ini,katalis akan mengalami kerusakan. Selain itu, katalis
Palladium baru teraktivasi pada suhu di atas 140oC (Contreras,2008). Oleh karena
itu, suhu operasi ditentukan pada 150oC. Hal ini didasarkan pada suhu tersebut,
reaktan berfase gas dan pada suhu tersebut didapatkan kecepatan reaksi yang optimum (Han et al,2005). Selain itu, katalis Palladium sudah teraktivasi dan
commit to user
Bab I I Deskripsi Proses
b. Tekanan
Tekanan yang umum digunakan adalah antara 5 atm sampai 12 atm.
Tekanan operasi yang direkomendasi yaitu antara 8 atm sampai 10 atm, karena tekanan yang lebih tinggi memberikan produktivitas lebih tetapi berakibat buruk
terhadap selektivitas adsorpsi etilena ke permukaan aktif katalis yang mengakibatkan terjadinya reaksi pembakaran yang tak diinginkan (Dimian,2008). Oleh karena itu, diambil tekanan operasi sebesar 10 atm.
c. Perbandingan mol umpan
Mol umpan yang dimasukkan ke reaktor terdiri dari umpan segar dan
recycle. Etilena yang diumpankan lebih banyak dari asam asetat. Umpan dirancang dengan rincian 50% etilena, 16,67% asam asetat, 6% oksigen, 0,01% vinil asetat, 2% air dan 25,32% karbondioksida (%mol). Rasio mol reaktan harus
menjamin excess etilen terhadap asam asetat dengan perbandingan 2 : 1 sampai 3 :
1. Konsentrasi oksigen dijaga di bawah 8% mol untuk menghindari terjadinya resiko ledakan (Dimian,2008).
d. Pemakaian katalis
Dalam reaksi heterogen gas-padat, meskipun katalis tidak berubah pada
akhir reaksi, tetapi katalis tetap ikut aktif di dalam reaksi. Katalis dapat memperbesar kecepatan reaksi karena dimungkinkan terjadinya mekanisme alternatif di mana energi aktivasi tiap langkah reaksi akan lebih rendah
dibandingkan tanpa katalis. Konversi kesetimbangan tidak dipengaruhi katalis, tetapi selektivitasnya dapat ditingkatkan dengan adanya katalis. Permukaan yang
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 24 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
permukaan yang besar disebabkan karena adanya pori (situs aktif) ini sehingga menaikkan kecepatan reaksi dan menyebabkan berkurangnya aktivasi sehingga
kecepatan reaksi bertambah besar.
Pada reaksi pembuatan vinyl asetat dari etilena dan asam asetat digunakan
katalis Palladium yang merupakan katalis padat dengan diameter 5 mm. Katalis
ditempatkan di dalam reaktor fixed bed di dalam sisi tubenya. Umur dari katalis
Palladium adalah 3 tahun lebih (Rase,2000).
2.2.4. Tinjauan Termodinamika
Tinjauan secara termodinamika ditujukan untuk mengetahui sifat reaksi
(eksotermis/endotermis) dan arah reaksi (reversible /irreversible). Untuk
menentukan reaksi eksotermis/endotermis panas reaksi dapat dihitung dengan
perhitungan panas pembentukan standar ( ∆Hfo ) pada P=1 atm dan T=25 oC.
Tabel 2.1 Harga ∆Hfo dan ∆Gfo masing-masing komponen
Komponen ∆Hfo, kJ/mol ∆Gfo, kJ/mol
Ethylene 52,3 68,12
Acetic acid -434,84 -376,69
Water -241,8 -228,6
Vinyl acetate monomer -315,7 -228,97
Carbondioxide -393,5 -243
( Sumber : Yaws, 1999 ) Perhitungannya adalah sebagai berikut :
Reaksi 1 :
commit to user
Bab I I Deskripsi Proses
ΔHRo 1 = ΔHfoproduk – ΔHfo reaktan
= ( ΔHfoVAM+ ΔHfoH2O) – (ΔHfoC2H4+ ΔHfoAcOH)
= (-315,7 – 241,8) – (52,3 – 434,84) = -174,96 kJ/mol
Karena ∆HRo reaksi 1 bernilai negatif maka reaksi bersifat eksotermis.
Perubahan energi Gibbs dapat dihitung dengan persamaan :
∆G298 = -RT ln K ( Smith Van Ness,1987 )
Dimana :
∆G298 = Energi bebas Gibbs standar suatu reaksi pada 298 K ( kJ/mol )
R = konstanta gas ( R = 8,314. kJ/kmol.K )
T = temperatur ( K )
K = konstanta kesetimbangan
∆Go(298 K) = ∆Goproduk - ∆Goreaktan
=
( ΔGfoVAM+ ΔGfoH2O) – (ΔGfoC2H4+ ΔGfoAcOH)= -228,97 – 228,6 – (68,12 – 376,69) = -149 kJ/mol
∆Go(298 K) = - R.T. ln K298 K
ln K = −∆
. = −
(−149000)
8,314 .298 = 60,14
lnK
K =
∆H R
1
T −
1 T
ln K −ln K = −174960 8,314
1 423−
1 298
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 26 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses ln K = 81,01
K423 K = 1,5212 . 1035
Karena harga konstanta kesetimbangan relatif besar, maka reaksi
berlangsung searah ke arah kanan (irreversible).
Reaksi 2 :
Karena ∆HRo reaksi 2 bernilai negatif maka reaksi bersifat eksotermis.
commit to user
Bab I I Deskripsi Proses ln K = 565,98
K423 K = e565,98
Karena harga konstanta kesetimbangan sangat besar, maka reaksi
berlangsung searah ke arah kanan (irreversible).
2.2.5. Tinjauan Kinetika
Reaksi pembentukan vinyl asetat dari asam asetat dan etilena dengan katalis Palladium merupakan reaksi heterogen dalam fase gas (pereaktan) dan fase padat (katalis). Persamaan kecepatan reaksi pembentukan vinyl asetat dapat dirumuskan
sebagai berikut :
= . .
Di mana PEt merupakan tekanan parsial dari etilen dan POx adalah tekanan
parsial dari oksigen dan nilai k dapat didefinisi dengan :
= . exp(− / )
Nilai dari energi aktivasi E1, A1, α, β, dan E1 dapat dilihat pada Tabel 2-2.
Pada reaksi samping (2), kecepatan reaksinya hampir sama, yaitu :
= . .
= . exp(− / )
Nilai dari energi aktivasi E2, A2, α, β, dan E2 dapat dilihat pada Tabel 2-2.
Tabel 2- 2 Nilai konstanta kinetika
Reaksi α Β A (molVA/liter-cat/s) E (kJ/mol)
Utama (1) 0,36 0,20 9,7.10-3 15
Samping (2) -0,29 0,85 5,13.10-4 21
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 28 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses = ln −
= ln 0,0097− 15000 8,314.
= −4,6356−1804,1857
= ln −
= ln 0,000513− 21000 8,314.
= −7.5752 −2525.8599
2.3. Diagram Alir Proses dan Tahapan Proses
2.3.1. Diagram Alir Proses
Diagram alir Prarancangan Pabrik Vinyl Acetate Monomer yaitu :
a. Diagram Alir Kualitatif ( Gambar 2.1 )
b. Diagram Alir Kuantitatif ( Gambar 2.2 )
Prarancangan Pabrik Vinyl Acetate M onomer 29 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
Prarancangan Pabrik Vinyl Acetate M onomer 30 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
Arus 1 Arus 2 Arus 3 Arus 4 Arus 5 Arus 6 Arus 7 Arus 8 Arus 9 Arus 10 Arus 11 Arus 12 Arus 13 Arus 14 Arus 15 Arus 16 Arus 17 Arus 18 Arus 19 Arus 20 Arus 21 Arus 22 Arus 23 1 C2H4 0,00 4630,75 0,00 46307,49 41676,74 41676,74 0,00 41676,74 0,00 0,00 0,00 0,00 0,00 0,00 0 0,00 0,00 0,00 41676,74 41676,74 0,00 0,00 0,00 2 CH3COOH 9036,15 0,00 0,00 33045,34 24222,23 2957,82 21264,41 2957,82 6392,55 27656,96 27443,91 213,04 6392,55 21051,37 30087,5146 0,00 0,00 0,00 2957,82 33045,34 0,00 0,00 213,04 3 O2 0,00 0,00 4100,96 6341,40 2245,91 2245,91 0,00 2245,91 0,00 0,00 0,00 0,00 0,00 0,00 0 5,47 0,00 0,00 2241,07 2241,07 5,47 0,00 0,00 4 VAM 0,00 0,00 0,00 28,43 12677,57 4060,85 8616,72 28,43 4032,43 12649,14 0,00 12649,14 0,00 0,00 0 0,00 0,00 0,00 28,43 28,43 0,00 12613,64 35,51 5 H2O 13,57 0,00 0,00 1189,63 4490,86 922,97 3567,90 922,97 76,86 3644,75 329,95 3314,80 76,86 253,09 266,666408 11602,63 11383,85 218,79 922,97 1189,63 218,79 12,63 3302,18 6 CO2 0,00 0,00 0,00 36810,24 38409,21 38409,21 0,00 38409,21 0,00 0,00 0,00 0,00 0,00 0,00 0 1614,96 15,99 0,00 36810,24 36810,24 1598,97 0,00 0,00 7 M EA 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0 4972,56 4972,56 0,00 0,00 0,00 0,00 0,00 0,00
∑ 9049,72 4630,75 4100,96 123722,53 123722,53 90273,50 33449,02 86241,08 10501,83 43950,85 27773,86 16176,99 6469,40 21304,46 30354,181 18195,62 16372,39 218,79 84637,26 114991,44 1823,23 12626,26 3550,73 KOM PONEN
No Laju Alir Massa Overall ( kg/ jam )
Prarancangan Pabrik Vinyl Acetate M onomer 31 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
Arus 1 Arus 2 Arus 3 Arus 4 Arus 5 Arus 6 Arus 7 Arus 8 Arus 9 Arus 10 Arus 11 Arus 12 Arus 13 Arus 14 Arus 15 Arus 16 Arus 17 Arus 18 Arus 19 Arus 20 Arus 21 Arus 22 Arus 23 Arus 24 Arus 25
1 C2H4 0,000 0,000 0,000 4630,749 0,000 4630,749 41676,744 46307,494 41676,744 0,000 41676,744 0,000 0,000 41676,744 0,000 0,000 0,000 0,000 0,000 0,000 0,00 41676,744 0,00 0,000 0,000 2 CH3COOH 9036,148 30087,515 30087,515 0,000 0,000 0,000 33045,336 33045,336 24222,231 21264,410 2957,821 6392,547 27656,957 2957,821 27443,914 6392,547 21051,366 213,044 0,000 0,000 0,00 2957,821 0,00 0,000 213,044 3 O2 0,000 0,000 0,000 0,000 4100,959 0,000 2240,444 6341,403 2245,913 0,000 2245,913 0,000 0,000 2245,913 0,000 0,000 0,000 0,000 5,470 0,000 0,00 2240,444 5,47 0,000 0,000 4 VAM 0,000 0,000 0,000 0,000 0,000 0,000 28,425 28,425 12677,569 8616,718 4060,850 4032,425 12649,144 28,425 0,000 0,000 0,000 12649,144 0,000 0,000 0,00 28,425 0,00 12613,636 35,507 5 H2O 13,575 266,666 266,666 0,000 0,000 0,000 1189,632 1189,632 4490,861 3567,895 922,966 76,857 3644,752 922,966 329,948 76,857 253,092 3314,804 11602,633 11383,846 218,79 922,966 218,79 12,626 3302,177 6 CO2 0,000 0,000 0,000 0,000 0,000 0,000 36810,239 36810,239 38409,210 0,000 38409,210 0,000 0,000 38409,210 0,000 0,000 0,000 0,000 1614,960 15,990 0,00 36810,239 1598,97 0,000 0,000 7 MEA 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 4972,557 4972,557 0,00 0,000 0,00 0,000 0,000
∑ 9049,72330354,181 30354,181 4630,749 4100,959 4630,749 114990,82 123722,53 123722,53 33449,024 90273,505 10501,829 43950,853 86241,079 27773,862 6469,404 21304,458 16176,991 18195,621 16372,393 218,79 84636,639 1823,227 12626,263 3550,728
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 32 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
2.3.2. Langkah Proses
Reaksi pembentukan vinyl asetat dapat dilakukan pada fase cair dan fase
gas. Namun, reaksi fasa gas lebih baik dari pada fase cair karena menghasilkan produk dengan kemurnian yang lebih baik dan tidak banyak masalah korosi pada
proses (Dimian,2008).
Pada proses pembuatan vinyl asetat, umpan berupa etilena, oksigen, dan asam asetat (99,85%wt) yang masing-masing disimpan di dalam tangki TT-01,
TT-02 dan TT-03. Asam asetat fresh dicampur dengan asam asetat recycle
kemudian diumpankan ke vaporizer (VP-01) untuk mengubah fase menjadi fase
gas. Setelah itu, ketiga bahan baku dicampur dengan arus recycle gas. Pada
pencampuran gas ini, konsentrasi oksigen dikontrol dengan mengatur aliran oksigen masuk. Hal ini dilakukan agar konsentrasi oksigen yang masuk ke dalam
reaktor tidak melebihi 8% mol campuran untuk menghindari resiko ledakan. Rasio
mol reaktan harus menjamin excess etilena terhadap asam asetat dengan
perbandingan 2 : 1 sampai 3 : 1. Setelah itu, campuran gas etilena, asam asetat,
dan oksigen dipanaskan dengan heater (E-102) sampai suhu 150oC. Hal ini
dilakukan untuk menyesuaikan dengan kondisi operasi reaktor (R-01). Reaktor
yang digunakan adalah reaktor fixed bed multitube, dengan menggunakan katalis
Palladium. Reaktor ini beroperasi pada tekanan 10 atm dan 150oC, dengan
konversi per pass etilen sebesar 10% . Reaksi yang terjadi dalam reaktor :
C2H4 + CH3CO2H + ½ O2 C2H3OOCH=CH2 + H2O
commit to user
Bab I I Deskripsi Proses
Produk keluaran reaktor adalah etilena, oksigen, nitrogen, karbondioksida, vinyl asetat, asam asetat dan air. Selanjutnya, produk keluaran reaktor dialirkan ke
unit pemisahan untuk pemurnian produk.
Produk keluaran reaktor dialirkan dan didinginkan dengan heat exchanger
(E-201) hingga temperatur 127oC. Setelah didinginkan, produk terdiri atas 2 fase,
yaitu fase gas (etilena, oksigen, karbondioksida) dan fase cair (vinyl asetat, asam asetat dan air). Campuran produk ini kemudian dialirkan ke separator (FG-01)
untuk memisahkan fase gas dan fase cair. Produk atas dari FG-01 ini adalah etilena, oksigen, karbondioksida dan sedikit vinyl asetat, sedangkan produk
bawahnya merupakan campuran vinyl asetat, asam asetat, dan air.
Produk atas yang merupakan campuran gas etilena, oksigen, karbondioksida dan sedikit vinyl asetat dimasukkan absorber (T-101) untuk mengambil vinyl
asetat yang masih terikut dalam fasa gas. Selanjutnya, campuran gas ini dimasukkan ke absorber (T-102) untuk mengambil sebagian jumlah gas karbondioksida agar tidak terjadi akumulasi di reaktor dan kemudian gas
di-recycle kembali.
Produk bawah Separator (FG-01) dicampur dengan arus hasil absorber
T-101 yang kemudian dialirkan ke menara destilasi (T-201). Produk atas merupakan vinyl asetat, air dan sedikit asam asetat, sedangkan produk bawah merupakan asam asetat dengan sedikit campuran air. Asam asetat yang diperoleh sebagai
produk bawah, direcycle kembali dan dicampurkan dengan asam asetat fresh.
Produk atas kolom destilasi didinginkan dengan condensor (E-202). Kemudian
dialirkan ke dalam decanter (FL-01) untuk dipisahkan dengan prinsip perbedaan
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 34 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
99,9%wt yang kemudian akan dialirkan ke tangki penyimpanan produk (TT-04).
Produk bawah decanter (FL-01) merupakan campuran air dan sedikit asam asetat
yang kemudian akan diolah di unit pengolahan limbah.
2.4. Neraca Massa dan Neraca Panas
Produk : Vinil asetat monomer 99,9% berat
Kapasitas : 100.000 ton/tahun
Satu tahun produksi : 330 hari
Waktu operasi selama 1 hari : 24 jam
2.4.1 Neraca Massa
Basis perhitungan : 1 jam operasi
Satuan : kg/jam
a. Neraca massa di Tee-01
Tabel 2.3 Neraca Massa di Tee-01
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 1 Arus 17 Arus 2
CH3COOH 9036,15 21051,37 30087,51
H2O 13,58 253,09 266,67
Total 9049,73 21304,46 30354,18
commit to user
Bab I I Deskripsi Proses
b. Neraca massa di Tee-02
Tabel 2.4 Neraca Massa di Tee-02
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 2 Arus 22 Arus 7
C2H4 - 41676,74 41676,74
CH3COOH 30087,51 2957,82 33045,34
O2 - 2240,44 2240,44
VAM - 28,43 28,43
H2O 266,67 922,97 1189,63
CO2 - 36810,24 36810,24
Total 30354,18 84636,64 114990,82
114990,82 114990,82
c. Neraca massa di Tee-03
Tabel 2.5 Neraca Massa di Tee-03
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 7 Arus 5 Arus 6 Arus 8
C2H4 41676,74 - 4630,75 46307,49
CH3COOH 33045,34 - - 33045,23
O2 2240,44 4100,96 - 6341,40
VAM 28,43 - - 28,43
H2O 1189,63 - - 1189,63
CO2 36810,24 - - 36810,24
Total 114990,82 4100,96 4630,75 123722,53
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 36 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
d. Neraca massa di reaktor (R-01)
Tabel 2.6 Neraca Massa di Reaktor
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 8 Arus 9
C2H4 46307,49 41676,74
CH3COOH 33045,23 24222,23
O2 6341,40 2245,91
VAM 28,43 12677,57
H2O 1189,632 4490,86
CO2 36810,24 38409,21
Total 123722,53 123722,53
e. Neraca massa di Separator (FG-01)
Tabel 2.7 Neraca Massa di Separator
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 9 Arus 10 Arus 11
C2H4 41676,74 - 41676,74
CH3COOH 24222,23 21264,41 2957,82
O2 2245,91 - 2245,91
VAM 12677,57 8616,72 4060,85
H2O 4490,86 3567,90 922,97
CO2 38409,21 - 38409,21
Total 123722,53 33449,02 90273,50
commit to user
Bab I I Deskripsi Proses
f. Neraca massa di Absorber 1 (T-101)
Tabel 2.8 Neraca Massa di Absorber 1
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 11 Arus 16 Arus 12 Arus 14
C2H4 41676,74 - - 41676,74
CH3COOH 2957,82 6392,55 6392,55 2957,82
O2 2245,91 - - 2245,91
VAM 4060,85 - 4032,43 28,43
H2O 922,97 76,857 76,86 922,97
CO2 38409,21 - - 38409,21
Total 90273,50 6469,41 10501,83 86241,08
96742,91 96742,91
g. Neraca massa di Absorber 2 (T-102)
Tabel 2.9 Neraca Massa Absorber-02
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 14 Arus 20 Arus 21 Arus 19 Arus 22
C2H4 41676,74 - - - 41676,74
CH3COOH 2957,82 - - - 2957,82
O2 2245,91 - - 5,47 2240,44
VAM 28,43 - - - 28,43
H2O 922,97 11383,85 218,79 11602,63 922,97
CO2 38409,21 15,99 - 1614,96 36810,24
MEA - 4972,56 - 4972,56 -
Total 86241,08 16372,39 218,79 18195,62 84636,64
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 38 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
h. Neraca massa di Regenerator MEA (T-202)
Tabel 2.10 Neraca Massa di Regenerator MEA
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 19 Arus 20 Arus 23
O2 5,47 - 5,47
H2O 11602,63 11383,85 218,79
CO2 1614,96 15,99 1598,97
MEA 4972,56 4972,56 -
Total 18195,62 16372,39 1823,23
18195,62 18195,62
i. Neraca massa di Menara Distilasi(T-201)
Tabel 2.11 Neraca Massa di Menara Destilasi
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 13 Arus 15 Arus 18
CH3COOH 27656,96 27443,91 213,04
VAM 12649,14 - 12649,14
H2O 3644,75 329,95 3314,81
Total 43950,85 27773,86 16176,99
43950,85 43950,85
j. Neraca massa di Dekanter(FL-01)
Tabel 2.12 Neraca Massa di dekanter
Komponen Masuk (kg/jam) Keluar (kg/jam)
Arus 18 Arus 24 Arus 25
CH3COOH 213,04 - 213,04
VAM 12649,14 12613,64 35,51
commit to user
Bab I I Deskripsi Proses
Total 16176,99 12626,26 3550,73
16176,99 16176,99
k. Neraca massa overall
Tabel 2.13 Neraca Massa Total
komponen INPUT ( kg/jam ) OUTPUT ( kg/jam )
Arus 4 Arus 1 Arus 5 Arus 21 Arus 23 Arus 24 Arus 25
C2H4 4630,75 0,00 0,00 0,00 0,00 0,00 0,00
CH3COOH 0,00 9036,15 0,00 0,00 0,00 0,00 213,04
O2 0,00 0,00 4100,96 0,00 5,47 0,00 0,00
VAM 0,00 0,00 0,00 0,00 0,00 12613,64 35,51
H2O 0,00 13,57 0,00 218,79 218,79 12,63 3302,18
CO2 0,00 0,00 0,00 0,00 1598,97 0,00 0,00
TOTAL 4630,75 9049,72 4100,96 218,79 1615,12 12626,26 3550,73
18000,22 18000,22
2.4.2. Neraca Panas
Basis perhitungan : 1 jam operasi
Satuan : kJ/jam
a. Neraca Panas di reaktor (R-01)
Tabel 2.14 Neraca panas Reaktor
Komponen Qinput ( kJ/jam ) Qoutput ( kJ/jam )
Q umpan 20.332.062,04 -
Q produk - 22.670.537,81
Q pengendali - 47.391.876,28
Q reaksi 49.730.352,06 -
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 40 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
b. Neraca Panas di separator (FG-01)
Tabel 2.15 Neraca Panas separator
Komponen Q input ( kJ/jam ) Q output ( kJ/jam )
Q umpan 20.280.175,13 -
Q produk atas - 12.114.427,41
Q produk bawah - 8.165.747,72
TOTAL 20.280.175,13 20.280.175,13
c. Neraca Panas di absorber 1(T-101)
Tabel 2.16 Neraca Panas di Absorber 1
Komponen Q input ( kJ/jam ) Q output ( kJ/jam )
Q umpan gas 6.752.505,81 -
Q umpancair 500.209,18 -
Q Pelarutan 78,70 -
Q produk gas - 6.053.360,76
Q produk cair - 852.914,93
Q laten terserap - 346.517,99
TOTAL 7.252.793,69 7.252.793,69
d. Neraca Panas di absorber 2(T-102)
Tabel 2.17 Neraca Panas di Absorber 2
Komponen Q input ( kJ/jam ) Q output ( kJ/jam )
Q umpan gas 6.053.360,76 -
Q umpancair 3.557.556,37
Q produk gas - 5.974.533,19
Q produk cair - 3.636.383,94
commit to user
Bab I I Deskripsi Proses
e. Neraca Panas di menara distilasi(T-201)
Tabel 2.18 Neraca Panas Menara Distilasi
Komponen Q input ( kJ/jam ) Q output ( kJ/jam)
Q umpan 9.018.662,65 -
Q condensor - 140.303.746,59
Q reboiler 141.007.965,60 -
Qdistilat - 2.822.236,19
Qbottom - 6.900.645,47
TOTAL 150.026.628,25 150.026.628,25
f. Neraca Panas di regenerator MEA (T-202)
Tabel 2.19 Neraca Panas Regenerator
Komponen Q input ( kJ/jam ) Q output ( kJ/jam)
Q umpan 6.594.786,23 -
Q condensor - 1.061.268,53
Q reboiler 1.036.315,82 -
Qdistilat - 81.707,84
Qbottom - 6.488.125,67
TOTAL 7.631.102,05 7.631.102,05
g. Neraca Panas di dekanter(FL-01)
Tabel 2.20 Neraca Panas Dekanter
Komponen Q input ( kJ/jam ) Q output ( kJ/jam)
Q umpan 561741,62 -
Q fase berat - 215199,61
Q fase ringan - 346542,01
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 42 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
h. Neraca Panas di vaporizer(VP-01)
Tabel 2.21 Neraca Panas Vaporizer
Komponen Q input ( kJ/jam ) Q output ( kJ/jam)
Q umpan 5429721,97 -
Q pemanas 25787651,31 -
Q uap keluar - 6816733,65
Q cair keluar - 3209353,95
Q penguapan - 21191285,68
TOTAL 31217373,28 31217373,28
2.5. Lay Out Pabrik dan Peralatan Proses
2.5.1. Lay Out Pabrik
Lay out pabrik merupakan suatu pengaturan atau penyusunan peralatan proses dan fasilitas pabrik lainnya, sedemikian rupa sehingga pabrik dapat berfungsi dengan efektif, efisien, dan aman. Tata letak pabrik yang baik bertujuan agar :
o Mempermudah arus masuk dan keluar area pabrik.
o Proses pengolahan bahan baku menjadi produk lebih efisien.
o Mempermudah penanggulangan bahaya yang mungkin terjadi seperti
kebakaran, ledakan dll.
o Mencegah terjadinya polusi.
o Memudahkan pemasangan, pemeliharaan, dan perbaikan.
o Menekan biaya produksi serendah mungkin dengan hasil yang
commit to user
Bab I I Deskripsi Proses
Untuk mencapai hasil yang optimal, maka hal –hal yang perlu dipertimbangkan dalam menentukan tata letak pabrik adalah :
o Pabrik Vinyl Acetate Monomer ini merupakan pabrik baru sehingga
dalam tata letak pabrik tidak dibatasi oleh bangunan yang ada.
o Kemungkinan perluasan pabrik sebagai pengembangan pabrik di
masa mendatang.
o Faktor keamanan, terutama bahaya kebakaran sangat penting maka
dalam merencanakan lay out selalu diusahakan untuk memisahkan
sumber api dan panas dari sumber bahan baku yang mudah meledak.
Unit – unit yang ada dikelompokkan agar memudahkan pengalokasian bahaya kebakaran yang mungkin terjadi.
o Sistem konstruksi yang direncanakan adalah out door untuk
menekan biaya bangunan gedung, sedangkan jalannya proses dalam pabrik tidak dipengaruhi oleh perubahan musim.
o Fasilitas untuk karyawan seperti masjid, kantin, parkir, dan
sebagainya diletakkan strategis sehingga tidak mengganggu jalannya proses.
o Lahan terbatas sehingga diperlukan efisiensi dalam pemakaian
pengaturan ruangan/lahan.
Secara garis besar lay out dibagi menjadi beberapa bagian utama,
yaitu (Vilbrandt, 1959) :
1. Daerah administrasi/perkantoran, laboratorium dan ruang kontrol
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
Prarancangan Pabrik Vinyl Acetate M onomer 44 dari Ethylene, Acetic Acid dan Oxygen
K apasitas 100.000 Ton / Tahun
Bab I I Deskripsi Proses
proses, kualitas dan kuantitas bahan yang akan diproses serta produk yang dijual.
2. Daerah proses
Merupakan daerah dimana alat proses diletakkan dan proses berlangsung.
3. Daerah penyimpanan bahan baku dan produk
Merupakan daerah untuk tempat bahan baku dan produk.
4. Daerah gudang, bengkel dan garasi
Merupakan daerah yang digunakan untuk menampung bahan-bahan yang diperlukan oleh pabrik dan untuk keperluan perawatan peralatan proses.
5. Daerah utilitas
Merupakan daerah dimana kegiatan penyediaan bahan pendukung proses berlangsung dipusatkan.
commit to user
Bab I I Deskripsi Proses
Gambar 2-4 Lay out pabrik vinil asetat monomer
2.5.2. Layout Peralatan Proses
Lay out peralatan proses adalah tempat dimana alat-alat yang digunakan dalam proses produksi. Tata letak peralatan proses pada
prarancangan pabrik ini dapat dilihat pada Gambar 2.4. Beberapa hal yang
harus diperhatikan dalam menentukan lay out peralatan proses pada pabrik
