Acara II - Batuan Beku Intermediet

(1)

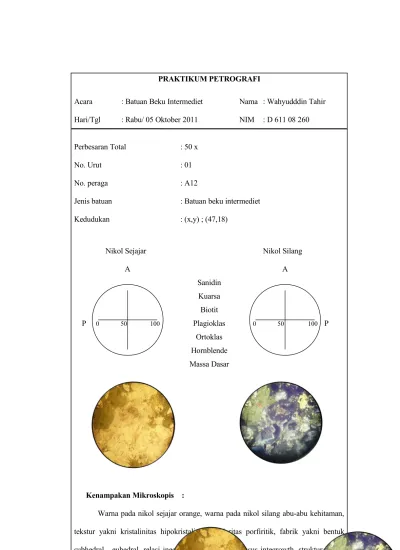

PRAKTIKUM PETROGRAFI

Acara : Batuan Beku Intermediet Nama : Wahyudddin Tahir

Hari/Tgl : Rabu/ 05 Oktober 2011 NIM : D 611 08 260

Perbesaran Total : 50 x

No. Urut : 01

No. peraga : A12

Jenis batuan : Batuan beku intermediet

Kedudukan : (x,y) ; (47,18)

Nikol Sejajar Nikol Silang

A A Sanidin Kuarsa Biotit P 0 50 100 Plagioklas 0 50 100 P Ortoklas Hornblende Massa Dasar Kenampakan Mikroskopis :

Warna pada nikol sejajar orange, warna pada nikol silang abu-abu kehitaman, tekstur yakni kristalinitas hipokristalin, granularitas porfiritik, fabrik yakni bentuk subhedral - euhedral, relasi inequigranular, tekstur khusus integrowth, struktur masif.

(2)

Ukuran mineral terkecil 0,1 mm mineral terbesar 2,4 mm tersusun atas mineral kuarsa (SiO2), biotit (K(Mg,Fe)3(Al,Fe)Si3O10(OH,F)2, sanidin (KAlSi3O8), plagioklas

(NaAlSi3O8 – CaAlSiO3O8), hornblende (Ca (Mg, Fe, Al)5 (Si, Al)8 O22 (OH, F)2),

ortoklas (KAlSi3O8) dan massa dasar.

Deskripsi mineral :

1) Orthoklas (K,Na) AlSi3O8.

Mineral Orthoklas tidak berwarna tetapi berkabut, mineral ini berukuran 0,2 mm dengan bentuk kristal fenokris subhedral dan anhedral, indeks bias nmin < ncb, , warna

interferensinya abu-abu dan putih (Orde I) , belahan sempurna, relief lemah, pleokroisme lemah, kembaran Carlsbad, jenis gelapan sejajar (paralel).

2) Biotit (K (Mg,Fe)3(Al,Fe)Si3O10(OH,F)2)

Warna coklat, bentuk euhedral-subhedral, pleokroisme tidak ada, relief sedang, belahan 1 arah, bias rangkap 0,019, kembaran tidak ada, warna interferensi maksimum hitam, sudut gelapan 42,5, jenis gelapan miring.

3) Kuarsa (SiO2)

Warna abu-abu, bentuk euhedral-subhedral, pleokroisme dwikroik, relief tinggi, belahan tidak ada, bias rangkap 0,005, kembaran tidak ada, warna interferensi maksimum hitam, sudut gelapan 450 _{, jenis gelapan simetris.}

4) Plagioklas (NaAlSi3O8 – CaAlSiO3O8)

Warna kuning kehijauan, bentuk subhedral – euhedral, relief sedang, belahan satu arah, kembaran tidak ada, sudut gelapan 500_{, jenis gelapan miring.}

5) Sanidin (KAlSi3O8)

Warna abu-abu, bentuk euhedral-subhedral, relief rendah, belahan 1 arah, bias rangkap 0,03 (orde I), kembaran Carlsbad, warna interferensi maksimumnya abu-abu, sudut gelapan 460 dengan jenis gelapannya miring.

(3)

6) Hornblende (NaAlSi3O8 – CaAlSiO3O8)

Warna orange, bentuk subhedral-anhedral, pleokroisme tidak ada, relief rendah, belahan 1 arah, bias rangkap 0,007, kembaran Albit, warna interferensi maksimum hitam, sudut gelapan 200 , jenis gelapan miring.

Persentase Mineral :

Mineral I (%) II (%) III (%) % Rata-rata

Kuarsa 5 % 5 % 5 % 5 % Plagioklas 20 % 15 % 15 % 13,3 % Ortoklas 30% 35% 30% 31,67 % Biotit 5 % 5 % 5 % 5 % Sanidin 10 % - 5 % 5 % Hornblende 30 % 15 % 35 % 26,67 % Massa Dasar 5 % 5 % 5 % 5 %

Nama batuan : Trakit Porfiri (Travis,1955), Trakit (IUGS,1974)

Petrogenesa :

Pada nikol sejajar kenampakan mikroskopis batuan ini berwarna orange sedangkan pada nikol silang berwarna abu-abu kehitaman. Tekstur batuan ini yaitu kristalinitasnya hipokristalin karena seluruhnya disusun oleh sebagian kristal-kristal dan sebagian mineral gelas, granularitasnya porfiritik karena kristal- kristal dari mineral penyusunnya bervariasi dari yang jelas sampai agak jelek. Bentuk kristal subhedral – euhedral sebab bidang batas kristalnya tampak teratur dan jelas sampai bervariasi. Sedangkan relasinya bersifat inequigranular karena ukuran butir dari kristal-kristal penyusunnya tidak sama besar. Tekstur khusus dari batuan ini yaitu intergrowth karena kenampakan lebih dari satu mineral yang saling tumbuh bersama-sama. Struktur batuan ini masif sebab batuan ini terdiri dari susunan yang kompak dari setiap mineral-mineral dalam batuan, tidak menunjukkan adanya pori-pori, penjajaran mineral atau bentuk aliran.

Batuan ini tergolong batuan beku intermediet dimana pembentukannya berasal dari magma yang merupakan material silikat yang sangat panas yang terdapat di dalam

(4)

bumi dengan temperatur berkisar antara 6000 _{C sampai 1500}0 _{C. Karena magma}

merupakan cairan yang sangat panas, maka ion-ion yang menyusun magma dapat bergerak bebas tak beraturan. Sebaliknya pada saat magma mengalami pendinginan, pergerakan ion-ion tersebut akan menurun dan ion-ion akan mulai mengatur dirinya menyusun bentuk yang teratur. Proses inilah yang disebut proses kristalisasi. Pada umumnya material yang menyusun magma tidak membeku pada waktu yang bersamaan. Hal ini terbukti dengan pembentukan mineral - mineral penyusun batuan beku intermediet ini, dimana pada suhu sekitar ± 8000_{C terbentuklah suatu mineral}

yaitu Biotit, kemudian setelah suhu mulai turun sekitar ± 7000 _{C terbentuk mineral baru}

lagi yaitu Sanidin dan Ortoklas, kemudian terbentuk hornblende di suhu sekitar ± 6000

C dan terakhir terbentuklah mineral Kuarsa yang terbentuk pada suhu ± 327 C. Dari penggabungan mineral – mineral inilah yang kemudian membentuk batuan beku intermediet tersebut.

Dengan melihat kandungan mineral utama dan mineral tambahan serta tekstur dari batuan, maka batuan ini dinamakan Trakit Porfiri sesuai dengan klasifikasi Travis,1955 dan berdasarkan persentase kandungan mineral kuarsa dan alkali feldsfar maka batuan ini dinamakan Trakit sesuai dengan klasifikasi IUGS, 1974.

Batuan ini biasanya berasosiasi dengan batuan alkali basalt. Kegunaan batuan ini yaitu sebagai bahan bangunan terutama untuk lantai dan pelapis dinding.

Referensi :

- Irfan, Ulfa Ria.2010. Penuntun Praktikum Mineral Optik. Makassar : Universitas Hasanuddin.

P A

M < 90

(5)

- Kaharuddin M.S.1988. Penuntun Praktikum Petrologi. Ujung Pandang : Universitas Hasanuddin.

- Mottana, Aniballe, Rodolfo Crespi and Giuseppe Liborio. 1977. Rocks And Minerals. New York : Simon & Schuster’s Guide To.

- Rochmanto,Budi MSc.2008. Geologi Fisik. Makassar : Universitas Hasanuddin.

PRAKTIKAN ASISTEN

( Wahyuddin T. ) ( Ferawati )

PERHITUNGAN KLASIFIKASI IUGS

Dik : Kuarsa : 5 % Plagioklas : 13,3 % P A M < 90

(6)

Q + A + P = 100 Atau F + A + P = 100

Alkali Feldsfar: Ortoklas + Sanidin = 31,67 % + 5 % = 35,67 % Peny :

• Total = Kuarsa + Plagioklas + Alkali Feldsfar = 5 % + 13,3 % + 35,67 % = 53,97% • Kuarsa(Q) = % = 9,3 % • Alkali Feldsfar(A) = % = 66,1 % • Plagioklas(P) = % = 24,6 % Plutonic Rocks 1. quartzolit

2. alkalin feldspar granit 3. granit

4. granodiorit 5. tonalit

6. alkalin feldspar syenit 7. syenit 8 monzonit 9. monzodiorit 10. monzodiorit, monzogabro 11. diorit,gabro,anorthosit 12. feldspatoid syenit 13. essexite 14. theralite 15. foidit 16. ultramafic Volcanic Rocks

2. alkaline feldspar rhyolit 3. rhyolit

4. dacite 5. plagiodacite

6. alkaline feldspar trachyte 7. trachyte 8. latite 9. latite-andesite,mugearite 10. andesite,basalt 11. phonolite 12. tephritic phonolite 13. phonolitic tephrite 14. tephrite,basanite 15. foidite, nephelinite, leucitite 16. ultramafic rocks

Klasifikasi batuan beku menurut IUGS, 1974

P A M < 90 Q F 60 60 60 60 90 90 15 12 13 14 11 20 20 10 10 5 5 5 6

1

2 3 4

7

8 9 10 10 35 ₆₅ 90 50 16 M = 90 - 100 M < 90

(7)

Perbesaran Total : 50 x

No. Urut : 02

No. peraga : B2

A A Kuarsa Sanidin P 0 50 100 Plagioklas 0 50 100 P Ortoklas Hornblende Kenampakan Mikroskopis :

Warna pada nikol sejajar orange, warna pada nikol silang abu-abu kehitaman, tekstur yakni kristalinitas holokristalin, granularitas faneritik, fabrik yakni bentuk euhedral - subhedral, relasi inequigranular, tekstur khusus integrowth, struktur masif. Ukuran mineral terkecil 0,2 mm mineral terbesar 2,6 mm tersusun atas mineral kuarsa (SiO2), sanidin (KAlSi3O8), plagioklas (NaAlSi3O8 – CaAlSiO3O8), hornblende (Ca

(8)

1) Orthoklas (K,Na) AlSi3O8.

Mineral Orthoklas tidak berwarna tetapi berkabut, mineral ini berukuran 0,2 mm dengan bentuk kristal fenokris subhedral dan anhedral, indeks bias nmin <

ncb, , warna interferensinya abu-abu dan putih (Orde I) , belahan sempurna,

relief lemah, pleokroisme lemah, kembaran Carlsbad, jenis gelapan sejajar (paralel).

2) Kuarsa (SiO2)

4) Sanidin (KAlSi3O8)

Warna abu-abu, bentuk euhedral-subhedral, relief rendah, belahan 1 arah, bias rangkap 0,03 (orde I), kembaran Carlsbad, warna interferensi maksimumnya abu-abu, sudut gelapan 460 dengan jenis gelapannya miring.

Kuarsa 5 % 5 % 5 % 5 %

(9)

Ortoklas 35 % 40 % 35 % 36,67 %

Sanidin 5 % 5 % 5 % 5 %

Hornblende 10 % 10 % 15 % 11,67 %

Nama batuan : Monzonit (Travis,1955), Monzonit (IUGS,1974)

Petrogenesa :

Pada nikol sejajar kenampakan mikroskopis batuan ini berwarna orange sedangkan pada nikol silang berwarna abu-abu kehitaman. Tekstur batuan ini yaitu kristalinitasnya holokristalin karena seluruhnya disusun oleh kristal-kristal yang jelas tanpa ada mineral gelas, granularitasnya faneritik karena kristal- kristal dari mineral penyusunnya tampak jelas. Bentuk kristal subhedral – anhedral sebab bidang batas kristalnya tampak tidak teratur sampai bervariasi. Sedangkan relasinya bersifat inequigranular karena ukuran butir dari kristal-kristal penyusunnya tidak sama besar. Tekstur khusus dari batuan ini yaitu intergrowth karena kenampakan lebih dari satu mineral yang saling tumbuh bersama-sama. Struktur batuan ini massif sebab batuan ini terdiri dari susunan yang kompak dari setiap mineral-mineral dalam batuan, tidak menunjukkan adanya pori-pori, penjajaran mineral atau bentuk aliran.

Batuan ini tergolong batuan beku intermediet dimana pembentukannya berasal dari magma yang merupakan material silikat yang sangat panas yang terdapat di dalam bumi dengan temperatur berkisar antara 6000 _{C sampai 1500}0 _{C. Karena magma}

merupakan cairan yang sangat panas, maka ion-ion yang menyusun magma dapat bergerak bebas tak beraturan. Sebaliknya pada saat magma mengalami pendinginan, pergerakan ion-ion tersebut akan menurun dan ion-ion akan mulai mengatur dirinya menyusun bentuk yang teratur. Proses inilah yang disebut proses kristalisasi. Pada umumnya material yang menyusun magma tidak membeku pada waktu yang bersamaan. Hal ini terbukti dengan pembentukan mineral - mineral penyusun batuan beku intermediet ini, dimana pada suhu sekitar ± 7000 _{C terbentuk mineral yaitu}

(10)

terakhir terbentuklah mineral Kuarsa yang terbentuk pada suhu ± 3270_{C. Dari}

penggabungan mineral – mineral inilah yang kemudian membentuk batuan beku intermediet tersebut.

Dengan melihat kandungan mineral utama dan mineral tambahan serta tekstur dari batuan, maka batuan ini dinamakan Monzonit sesuai dengan klasifikasi Travis,1955 dan berdasarkan persentase kandungan mineral kuarsa dan alkali feldsfar maka batuan ini dinamakan Monzonit sesuai dengan klasifikasi IUGS, 1974.

Batuan ini biasanya berasosiasi dengan nephelin dan olivin. Kegunaan batuan ini yaitu sebagai batu untuk bangunan serta sering berasosiasi bersama mineral deposit.

Referensi :

P A

M < 90

(11)

PRAKTIKAN ASISTEN

PERHITUNGAN KLASIFIKASI IUGS

Dik : Kuarsa : 5 %

Plagioklas : 43,3 %

Alkali Feldsfar : Ortoklas + Sanidin = 36,67 % + 5 % = 41,67 % Peny :

• Total = Kuarsa + Plagioklas + Alkali Feldsfar = 5 % + 43,3 % + 41,67 % = 89,97% P A M < 90

(12)

Q + A + P = 100 Atau F + A + P = 100 • Kuarsa(Q) = % = 5,5 % • Alkali Feldsfar(A) = % = 46 % • Plagioklas(P) = % = 48 % Plutonic Rocks 1. quartzolit

Perbesaran Total : 50 x No. Urut : 03 No. peraga : A3 P A M < 90 Q F 60 60 60 60 90 90 15 12 13 14 11 20 20 10 ₁₀ 5 5 5 6

1

2 3 4

7

8 9 10 10 35 ₆₅ 90 50 16 M = 90 - 100 M < 90

(13)

A A Kuarsa Biotit P 0 50 100 Plagioklas 0 50 100 P Ortoklas Hornblende Massa Dasar Kenampakan Mikroskopis :

Warna pada nikol sejajar orange, warna pada nikol silang abu-abu kehitaman, tekstur yakni kristalinitas hipokristalin, granularitas porfiritik, fabrik yakni bentuk subhedral - anhedral, relasi inequigranular, tekstur khusus integrowth, struktur masif. Ukuran mineral terkecil 0,2 mm mineral terbesar 2,4 mm tersusun atas mineral kuarsa (SiO2), biotit (K(Mg,Fe)3(Al,Fe)Si3O10(OH,F)2, plagioklas (NaAlSi3O8 –

CaAlSiO3O8), hornblende (Ca (Mg, Fe, Al)5 (Si, Al)8 O22 (OH, F)2), ortoklas

(KAlSi3O8) dan massa dasar.

(14)

Mineral Orthoklas tidak berwarna tetapi berkabut, mineral ini berukuran 0,2 mm dengan bentuk kristal fenokris subhedral dan anhedral, indeks bias nmin < ncb, , warna

interferensinya abu-abu dan putih (Orde I) , belahan sempurna, relief lemah, pleokroisme lemah, kembaran Carlsbad, jenis gelapan sejajar (paralel).

2) Biotit (K (Mg,Fe)3(Al,Fe)Si3O10(OH,F)2)

Warna coklat, bentuk euhedral-subhedral, pleokroisme tidak ada, relief sedang, belahan 1 arah, bias rangkap 0,019, kembaran tidak ada, warna interferensi maksimum hitam, sudut gelapan 42,5, jenis gelapan miring.

3) Kuarsa (SiO2)

Kuarsa 10 % 15 % 10 % 11,7 % Plagioklas 30 % 20 % 20 % 23,3 % Ortoklas 25 % 25 % 30 % 26,7 % Biotit 10 % 10 % 10 % 10 % Hornblende 20 % 25 % 25 % 23,3 % Massa Dasar 5 % 5 % 5 % 5 %

(15)

Petrogenesa :

Pada nikol sejajar kenampakan mikroskopis batuan ini berwarna orange sedangkan pada nikol silang berwarna abu-abu kehitaman. Tekstur batuan ini yaitu kristalinitasnya hipokristalin karena seluruhnya disusun oleh sebagian kristal-kristal dan sebagian mineral gelas, granularitasnya porfiritik karena kristal- kristal dari mineral penyusunnya bervariasi dari yang jelas sampai agak jelek. Bentuk kristal subhedral – anhedral sebab bidang batas kristalnya tampak tidak teratur sampai bervariasi. Sedangkan relasinya bersifat inequigranular karena ukuran butir dari kristal-kristal penyusunnya tidak sama besar. Tekstur khusus dari batuan ini yaitu intergrowth karena kenampakan lebih dari satu mineral yang saling tumbuh bersama-sama. Struktur batuan ini massif sebab batuan ini terdiri dari susunan yang kompak dari setiap mineral-mineral dalam batuan, tidak menunjukkan adanya pori-pori, penjajaran mineral atau bentuk aliran.

Batuan ini tergolong batuan beku intermediet dimana pembentukannya berasal dari magma yang merupakan material silikat yang sangat panas yang terdapat di dalam bumi dengan temperatur berkisar antara 6000 _{C sampai 1500}0 _{C. Karena magma}

merupakan cairan yang sangat panas, maka ion-ion yang menyusun magma dapat bergerak bebas tak beraturan. Sebaliknya pada saat magma mengalami pendinginan, pergerakan ion-ion tersebut akan menurun dan ion-ion akan mulai mengatur dirinya menyusun bentuk yang teratur. Proses inilah yang disebut proses kristalisasi. Pada umumnya material yang menyusun magma tidak membeku pada waktu yang bersamaan. Hal ini terbukti dengan pembentukan mineral - mineral penyusun batuan beku intermediet ini, dimana pada suhu sekitar ± 8000_{C terbentuklah suatu mineral}

yaitu Biotit, kemudian setelah suhu mulai turun sekitar ± 7000 _{C terbentuk mineral baru}

lagi yaitu Ortoklas, kemudian terbentuk hornblende di suhu sekitar ± 6000 _{C dan}

(16)

penggabungan mineral – mineral inilah yang kemudian membentuk batuan beku intermediet tersebut.

Dengan melihat kandungan mineral utama dan mineral tambahan serta tekstur dari batuan, maka batuan ini dinamakan Porfiri Monzonit Kuarsa sesuai dengan klasifikasi Travis,1955 dan berdasarkan persentase kandungan mineral kuarsa dan alkali feldsfar maka batuan ini dinamakan Monzonit sesuai dengan klasifikasi IUGS, 1974.

Batuan ini biasanya berasosiasi dengan batuan beku intermediet lainnya seperti diorite dan andesit. Kegunaan batuan ini yaitu sebagai bahan bangunan dan untuk ilmu pengetahuan.

Referensi :

P A

M < 90

(17)

PRAKTIKAN ASISTEN

PERHITUNGAN KLASIFIKASI IUGS

Dik : Kuarsa : 11,7 %

Ortoklas : 26,7 % Plagioklas : 23,3 % Peny :

• Total = Kuarsa + Ortoklas + Plagioklas = 11,7 +26,7 + 23,3 = 61,7 % • Kuarsa(Q) = = 19 % • Ortoklas(A) = = 43,3 % • Plagioklas(P) = = 37,7 % P A M < 90

(18)

Q + A + P = 100 Atau F + A + P = 100

Plutonic Rocks

1. quartzolit

T ab el u n tu k d et er m in as i b at u an b at u an b ek u ( T ra vi s. R .B ., 19 69 ) P A M < 90 Q F 60 60 60 60 90 90 15 12 13 14 11 20 20 10 10 5 5 5 6

1

2 3 4

7

8 9 10 10 35 ₆₅ 90 50 16 M = 90 - 100 M < 90

(19)

Tabel untuk determinasi batuan batuan beku (Travis. R.B., 1969) T ab el u n tu k d et er m in as i b at u an b at u an b ek u ( T ra vi s. R .B ., 19 69 )

(20)

T ab el u n tu k d et er m in as i b at u an b at u an b ek u ( T ra vi s. R .B ., 19 69 )
