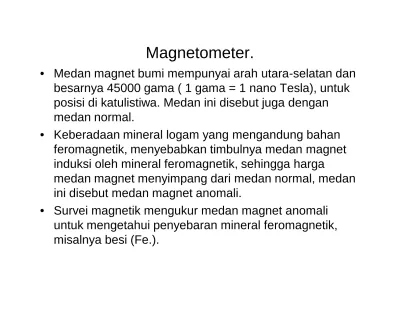

Magnetometer.
• Medan magnet bumi mempunyai arah utara-selatan dan
besarnya 45000 gama ( 1 gama = 1 nano Tesla), untuk
posisi di katulistiwa. Medan ini disebut juga dengan
medan normal.
• Keberadaan mineral logam yang mengandung bahan
feromagnetik, menyebabkan timbulnya medan magnet
induksi oleh mineral feromagnetik, sehingga harga
medan magnet menyimpang dari medan normal, medan
ini disebut medan magnet anomali.
• Survei magnetik mengukur medan magnet anomali
untuk mengetahui penyebaran mineral feromagnetik,
misalnya besi (Fe.).
Medan magnet bumi,
1. Medan utama magnet bumi, sumber dari bumi sebagai magnet, tidak berubah terhadap waktu.
2. Medan dari pengaruh luar bumi, pengaruh dari aktivitas di matahari, badai magnetik, variasi harian medan magnet. 3. Medan lokal, pengaruh medan lokal akibat adanya mineral
feromagnetik pada kerak bumi.
D I
Utara geografik Utara magnetik
Alat ukur medan magnet bumi (1).
• “vertical balance” mengukur komponen medan magnet vertikal
menggunakan magnet jarum.
Z M m h 2ℓ ө 0 m 0 m
(
H
)
M
mgd
Z
l
m
M
2
0 dAlat ukur medan magnet bumi (2).
• Proton Precession Magnetometer (PPM), sensor alat ini terdiri
dari bahan yang banyak mengandung hidrogen (inti atom higrogen adalah proton), misalnya kerosen. Bahan kerosen dimasukkan ke dalam tempat yang terbuat dari bahan bukan logam (misalnya tabung PVC) yang dililiti dengan kawat (kumparan). Proton dalam bahan mempunyai momen magnetik yang arahnya random, bila pada kumparan dilewatkan arus listrik, maka momen magnetik proton akan terarah sesuai arah medan magnet yang ditimbulkan oleh arus listrik yang melalui kumparan. Bila arus listrik diputus, maka arah momen magnetik proton akan kembali kearah semula sambil berpresesi. Presesi proton ini menimbulkan ggl induksi pada kumparan, frekensi presesi proton tergantung pada medan magnet luar ( H ) yang mempengaruhi, jadi dengan mengukur frekuensi ggl induksi sama dengan mengukur intensitas medan magnet H (total).
PPM
• Sketsa lat PPM. penguat a b +12 V s frekuensi counter sensor PPMp
f
H
2
H
p
p
gyromagnetic ratio dari protonfrekuensi presesikumparan kerosen
PPM, perhitungan
• Bila volume cairan sensor adalah V, maka medan polarisasi Hp akan menimbulkan momen magnetik total :
p n
VH
k
M
2 10/
10
3
emu
cm
k
n
Oersted
H
p
100
.
3.
500 cm
V
510
5
.
1
M
/)
(
t
Me
tM
volt
M
fNA
Vo
2
.
4
10
805
.
0
01
.
0
,
fillingfac
tor
A
50cm
2N
1000
Diperoleh tegangan keluaran Vo=10 μV, untuk f = 2000 Hz.
Flux-gate magnetometer.
• Flux-gate magnetometer, mengukur komponen medan magnet,
bila sensor dipasang vertikal, maka komponen medan magnet vertikal yang terukur.
• Sensor terdiri dari inti (logam) yang mudah jenuh karena pengaruh medan magnet luar, biasanya digunakan “mu-metal”.
• Dua buah inti logam dililiti kawat dengan arah lilitan berlawanan (kumparan primer), kedua inti tersebut dipasang sejajar, kemudian keduanya dililiti lagi dengan kawat sebagai kumparan sekunder. • Kumparan primer dialiri arus bolak-balik (Ep), maka bila medan
magnet luar sama dengan nol, maka keluaran pada kumparan sekunder (Es),sama dengan nol, karena induksi dari kumparan primer saling menghilangkan.
• Bila medan magnet luar tidak nol, maka inti menjadi jenuh, sehingga induksi total dari kumparan primer tidak sama dengan nol,
mengakibatkan keluaran pada kumparan sekunder tidak sama dengan nol.
Logam mu-metal
• Logam pada umumnya mempunyai sifat mudah terinduksi menjadi magnet karena pengaruh medan magnet luar, kurva hubujngan antara B dan H disebut kurva hysterisis.
• mu-metal adalah logam yang medan B didalamnya mudah menjadi jenuh karena pengaruh medan luar.
B H Kurve hysterisis Logam biasa B H jenuh Logam mu-metal
Flux-gate magnetometer.
• Sensor flux-gate magnetometer
Ep
Es
H
Flux-gate magnetometer.
• Sensor flux-gate magnetometer
Ep Es H 1 2 B B B1 B2 H=0 H≠0 B1+B2=0 B1+B2≠0
untuk H≠0, maka B1+B2≠0 sehingga ggl induksi Es≠0, harga Es sebanding dengan H.
Magnetometer “optical pump”
• “optical pump” adalah metode mengarahkan spin dari elektron pada salah satu Zeeman level energi pada ground-state.
• Atom mempunyai tiga level energi, yaitu A1, A2 dan B. Beda energi pada A1 dan A2 hanya kecil, disebabkan karena orientasi spin
elektron yang tidak sama. B mempunyai level yang lebih tinggi dibanding dengan A1 dan A2.
• Bila atom dikenai cahaya dari lampu (misalnya Rubidium), maka atom dengan energi level A1 akan meloncat ke B, dan kembali ke level yang rendah yaitu A2, sehingga dalam proses ini energi dari lampu akan terserap sehingga cahaya yang tertangkap pada photo-cell hanya sedikit.
• Bila semua energi atom sudah pada level A2, maka tidak ada
absorbsi energi oleh atom, sehingga banyak cahaya yang diterima pada photo-cell, kondisi ini dikatakan “complete-pumping”.
• Pengaruh gelombang elektro magnetik membuat orientasi spin tidak terarah lagi, sehingga banyak energi cahaya yang terserap.
Magnetometer “optical pump” (2)
• Untuk membuat magnetometer dipilih atom yang memiliki sub-level energi yang sesuai. Atom-atom yang memenuhi syarat ini adalah Cesium, Rubidium, Natrium, dan Helium.
• Pada saat perubahan energi level spin elektron akan berubah paralel atau anti paralel, sambil berpresesi, frekuensi presesinya dideteksi oleh photo-cell berdasarkan jumlah energi dari cahaya yang diserap. Frekuensi presesi dari elektron, disebut frekuensi Larmour, besarnya tergantung pada medan magnet luar.
g
f
H
2
H : medan magnet f : frekuensi presesi
Magnetometer lain,
• CESIUM Magnetometer, Lampu polarisator photocell Lensa. RF amp.H Frekuensi = konstan x Medan magnet f(proton) = 0,0425758 x H (gama) f(rubidium) = 4,667370 x H
Proses “optical pumping”
1. Pada saat orientasi spin acak, energi terserap, cahaya minimum. 2. Pada saat “completed pumping”, energi tidak terserap, cahaya
maksimum.
3. Pada saat dipengaruhi medan EM, energi terserap, cahaya minimum.
Proses terjadinya presesi elektron.
• Besarnya arus listrik yang ditangkap oleh photo cell,
menggambarkan saat presesi elektron paralel atau antiparalel terhadap medan magnet luar, jadi menggambarkan satu cycle
frekuensi presesi, jadi dengan mengukur frekuensi arus listrik pada photo cell maka medan magnet luar dapat dihitung.
Survei magnetik
• Medan magnet yang terukur di suatu tempat merupakan superposisi medan magnet dari beberapa sumber,
H (terukur) = H (normal) + H (anomali) + H (luar).
• H (luar) berasal dari pengaruh medan magnet karena posisi
matahari terhadap bumi, polanya berubah dengan periode satu hari disebut dengan variasi harian ( “diurnal variation”).
• H (luar) juga dapat berasal dari medan magnet yang ditimbulkan oleh adanya kegiatan ekstra dipermukaan matahari, disebut dengan badai magnetik (“magnetic storm”).
• Medan dari lujar tersebut dapat dikoreksi dengan memasang dua buah magnetometer, satu merekam H di “base-camp” dan satu lagi untuk mengukur H di lapangan.
Pengukuran RESISTIVITAS batuan.
• Resistivitas adalah kemampuan suatu bahan atau medium menghambat arus listrik.
• Pengukuran resistivitas batuan merupakan metode AKTIF, yaitu pengukuran dengan memberikan arus listrik ( I ) melalui elektroda arus dan mengukur beda potensial ΔV pada elektroda potensial.
• Sesuai dengan hukum OHM, maka harga resistivitas dapat dihitung dari perhitungan R sama dengan ΔV dibagi dengan I.
• Syarat untuk memperoleh harga ukur ΔV yang benar adalah “input impedansi” dari volt meter harus besar ( >10 MOhm.)
• Untuk menghindari terjadinya polarisasi pada elektroda, digunakan arus bolak-balik dengan frekuensi rendah.
Rangkaian pengukuran.
• Pengukuran R V I I V R R V VR sama dengan V dibagi I bila tahanan dalam volt meter sama dengan tak berhingga.
R sama dengan V dibagi I bila tahanan dalam
amperemeter sama dengan nol
Pengukuran resistivitas “sample” batuan.
• Sample dengan luas penampang A.
I ΔV L A
I
V
R
A
L
R
m
L
A
I
V
.
Penggunaan 4 elektroda.
• Dalam geofisika pengukuran resistivitas menggunakan skema ( a ) dengan menggunakan empat buah elektroda untuk menghilangkan pengaruh tahanan kontak terhadap hasil ukur.
C1 P1 P2 C2
I
V
K
K : faktor geometri. I ΔVC1 dan C2, elektroda arus
