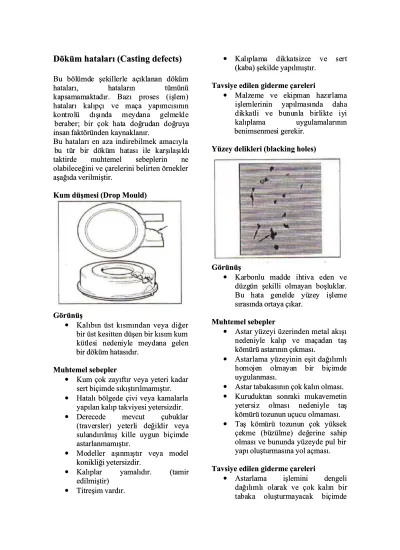

Döküm hataları (Casting defects)
Döküm hataları (Casting defects)
BuBu bölbölümdümde e şekşekillillerlerle e açaçıklıklananan an dökdökümüm hhaattaallaarrıı, , hhaattaallaarrıın n ttüümmüünnüü ka
kapspsamamamamakaktatadıdır. r. BaBazı zı prprososes es (iş(işlelem)m) ha
hatatalaları rı kakalılıpçpçı ı ve ve mamaça ça yayapıpımcmcısısınınının kkonontrtrololü ü ddışışınındda a memeydydaana na gegelmlmekeklele be
berabraber; er; bir bir çok çok hathata a doğdoğrudrudan an doğdoğruyruyaa insan faktöründen
insan faktöründen kaynaklanır.kaynaklanır.
Bu hataları en aza indirebilmek amacıyla Bu hataları en aza indirebilmek amacıyla b
bu u tütür r bibir r dödöküküm m hahatatası sı ilile e kakarşrşılılaşaşılıldıdı ttaakkttiirrdde e mmuuhhtteemmeel l sseebbeepplleerriin n nnee olabileceğini ve çarelerini belirten örnekler olabileceğini ve çarelerini belirten örnekler aşağıda verilmiştir.
aşağıda verilmiştir.
Kum düşmesi (Drop Mould) Kum düşmesi (Drop Mould)
Görünüş Görünüş
•
• Kalıbın üst kısmından veya diğer Kalıbın üst kısmından veya diğer
bir üst kesitten düşen bir kısım kum bir üst kesitten düşen bir kısım kum
küt
kütleslesi i nenedendeniyliyle e memeydaydana na gegelenlen bir döküm hatasıdır.
bir döküm hatasıdır.
Muhtemel sebepler Muhtemel sebepler
•
• Kum çok zayıftır veya yeteri kadar Kum çok zayıftır veya yeteri kadar
sert biçimde sıkıştırılmamıştır. sert biçimde sıkıştırılmamıştır.
•
• Hatalı bölgede çivi veya kamalarlaHatalı bölgede çivi veya kamalarla
yapılan kalıp takviyesi yetersizdir. yapılan kalıp takviyesi yetersizdir.
•
• DDeerreecceedde e mmeevvccuut t ççuubbuukkllaar r
(tr
(traveaverslrsler) er) yetyeterlerli i dedeğilğildir dir veveyaya sula
sulandırılndırılmış mış kille kille uyguuygun n biçimbiçimdede astarlanmamıştır.
astarlanmamıştır.
•
• MoModedellller er aşaşınınmımıştştır ır veveya ya momodedell
konikliği yetersizdir. konikliği yetersizdir.
•
• KKaallııppllaar r yyaammaallııddıırr. . ((ttaammiir r
edilmiştir) edilmiştir)
•
• Titreşim vardır.Titreşim vardır.
•
• KalıKalıplplamama a didikkkkatatsisizczce e ve ve sesertrt
(kaba) şekilde yapılmıştır. (kaba) şekilde yapılmıştır.
Tavsiye edilen giderme çareleri Tavsiye edilen giderme çareleri
•
• MalzMalzememe e ve ve ekekipipmaman n hahazızırlarlamama
iş
işlelemlmlererininin in yayapıpılmlmasasınında da dadahaha di
dikkkkatatli li ve ve bubunununlnla a bibirlrlikikte te iyiyii kkaallııppllaamma a uuyygguullaammaallaarrıınnıınn benimsenmes
benimsenmesi i gerekir.gerekir.
Yüzey delikleri (blacking holes) Yüzey delikleri (blacking holes)
Görünüş Görünüş
•
• KarbKarbononlu lu mamadddde e ihihtitiva va ededen en veve
düzg
düzgün ün şekşekilli illi olmaolmayan yan boşlboşluklauklar.r. Bu
Bu hahata ta gegeneneldlde e yüyüzezey y işişlelememe sırasında ortaya çıkar.
sırasında ortaya çıkar.
Muhtemel sebepler Muhtemel sebepler
•
• Astar yüzeyi üzerinden metal akışıAstar yüzeyi üzerinden metal akışı
ne
nededeniniylyle e kakalılıp p ve ve mamaçaçadadan n tataşş kömürü astarının çıkması.
kömürü astarının çıkması.
•
• Astarlama yüzeyinin eşit dağılımlıAstarlama yüzeyinin eşit dağılımlı
ho
homomojejen n ololmamayayan n bibir r bibiçiçimdmdee uygulanması.
uygulanması.
•
• Astar tabakasının çok kalın olması.Astar tabakasının çok kalın olması. •
• KuruduktaKuruduktan n sonrsonraki aki mukamukavemevemetintin
yyeetetersrsiz iz ololmmaası sı nenededenniyiyle le tataşş kömürü tozunun uçucu
kömürü tozunun uçucu olmaması.olmaması.
•
• Taş Taş kömkömürü ürü toztozunuunun n çoçok k yükyüksek sek
çe
çekme kme (bü(büzülzülme) me) değdeğerierine ne sahsahipip olması ve bununda yüzeyde pul bir olması ve bununda yüzeyde pul bir yapı oluşturmasına yol açması.
yapı oluşturmasına yol açması.
Tavsiye edilen giderme çareleri Tavsiye edilen giderme çareleri
•
• AAssttaarrllaamma a iişşlleemmiinni i ddeennggeellii
da
dağılğılımlımlı ı olaolarak rak ve ve çok kalıçok kalın n bir bir ta
uyg
uygulaulayınyınız. ız. AstAstar ar malmalzezemesmesiniininn uç
uçucucululuğuğu u çoçok k yüyüksksek ek isise, e, kikill oorraannıınnı ı aarrttttıırrıınnıız z vveeyyaa kurutulduktan sonraki mukavemeti kurutulduktan sonraki mukavemeti daha yüksek bir kil kullanınız. Eğer daha yüksek bir kil kullanınız. Eğer bbu u dduurruum m ççeekkmme e ((bbüüzzüüllmmee)) çatlaklarına yol açarsa, az miktarda çatlaklarına yol açarsa, az miktarda dekstrin ilave ediniz.
dekstrin ilave ediniz.
Döküm boşlukları (maça taşıyıcı metalik Döküm boşlukları (maça taşıyıcı metalik destekler) [Blowholes (chaplets)]
destekler) [Blowholes (chaplets)]
Görünüş Görünüş
•
• MaçMaça a taştaşıyııyıcı cı metmetalialik k desdestekteklerlerinin
bi
bitiştişiğiiğinde nde ortortaya aya çıkçıkan an yuvyuvarlarlak ak veya uzun şekilli, pürüzsüz cidarlı veya uzun şekilli, pürüzsüz cidarlı bbooşşlluukkllaarr. . BBu u ddöökküüm m hhaattaassıı,, ge
genelnelliklikle, le, maçmaça a taştaşıyııyıcı cı metmetalialik k de
deststekekleleririn n dödöküküm m ilile e bibirlrlikiktete ergimesinin mükemmel bir biçimde ergimesinin mükemmel bir biçimde oolmlmaammaasısındndaan n ve ve bbaasısınnç ç tetesstiti sırasında sızmalara neden olabilir. sırasında sızmalara neden olabilir.
Yu
Yukarkarıdaıdaki ki şekşekil, il, dökdöküm üm deldelikliklerierini ni veve ma
maça ça taştaşıyııyıcı cı metmetalialik k dedestestekleklerin rin uyguygunun oolmlmaayyan an bibiççimimde de eergrgimimiş iş oolmlmaasısınnıı göstermektedir.
göstermektedir.
Yukarıdaki şekilde, maça taşıyıcı metalik Yukarıdaki şekilde, maça taşıyıcı metalik de
deststekekleleririn n dödöküküm m ilile e bibirlrlikikte te iyiyi i bibir r bbiiççiimmdde e eerrggiimmiiş ş oolldduuğğu u dduurruumm gösterilmektedir.
gösterilmektedir.
Muhtemel sebepler Muhtemel sebepler
•
• Maça Maça taştaşıyııyıcı cı metmetalialik k dedestestekleklerinrin
pa
paslıslı, , kirkirli, li, nemnemli li veyveya a uyguygunsunsuzuz biçimde astarlanmış olması.
biçimde astarlanmış olması.
Tavsiye edilen giderme çareleri Tavsiye edilen giderme çareleri
•
• Maça desteklerinin temiz, kuru veMaça desteklerinin temiz, kuru ve
ppaassssıız z dduurruummdda a oollmmaallaarrıınnıı sağlayınız.
sağlayınız. Pa
Parlrlaak k yyüzüzeeylyli i dedemimir r ve ve ççeelilik k de
deststekekleler r hehememen n kukullllananılıldıdıklklararıı tak
taktirtirde de tattatmin min ededici ici sonsonuç uç ververir;ir; fakat yüzeylerinde pas oluşmasına fakat yüzeylerinde pas oluşmasına se
sebebep p ololababililececek ek kakadadar r uzuzun un bibir r sü
süre re kalkalıp ıp içeiçerisrisindinde e kalkalmamalarılarınana iz
izin in vveerirililirsrsee, , gagaz z boboşlşluuklklaarırı meydana gelmesine sebep olabilir. meydana gelmesine sebep olabilir.
•
• Bu sorundan kaçınmak için, yüzeyiBu sorundan kaçınmak için, yüzeyi
kalay veya bakır kaplamalı metalik kalay veya bakır kaplamalı metalik de
destestekleklerin rin kulkullanlanılmılması ası tavtavsiysiyee edilir.
edilir. Ç
Çininkko o veveyya a ççininkko o ihihtitivva a eededenn ala
alaşımşımlar lar maçmaça a dedestesteği ği astastarlarlamamaa aamamaccı ı içiçin in uyuygugun n ololmmaayıyıpp, , bubu m
malalzzeemmelelererdde e gagaz z boboşlşluuklklaarırı oluşmasına neden olur.
oluşmasına neden olur.
Döküm boşlukları (kalıp boşluğu)(içinde Döküm boşlukları (kalıp boşluğu)(içinde hav
hava a kalkalmasması)[ı)[BloBlowhowholes les (en(entratrappeppedd air)]
air)]
Görünüş Görünüş
Dök
Döküm üm parparçalçalarıarının nın en en üst üst kıskısımlımlarıarınınnın yüzeyi üzerinde veya altında ortaya çıkan yüzeyi üzerinde veya altında ortaya çıkan
uyg
uygulaulayınyınız. ız. AstAstar ar malmalzezemesmesiniininn uç
uçucucululuğuğu u çoçok k yüyüksksek ek isise, e, kikill oorraannıınnı ı aarrttttıırrıınnıız z vveeyyaa kurutulduktan sonraki mukavemeti kurutulduktan sonraki mukavemeti daha yüksek bir kil kullanınız. Eğer daha yüksek bir kil kullanınız. Eğer bbu u dduurruum m ççeekkmme e ((bbüüzzüüllmmee)) çatlaklarına yol açarsa, az miktarda çatlaklarına yol açarsa, az miktarda dekstrin ilave ediniz.
dekstrin ilave ediniz.
Döküm boşlukları (maça taşıyıcı metalik Döküm boşlukları (maça taşıyıcı metalik destekler) [Blowholes (chaplets)]
destekler) [Blowholes (chaplets)]
Görünüş Görünüş
•
• MaçMaça a taştaşıyııyıcı cı metmetalialik k desdestekteklerlerinin
bi
bitiştişiğiiğinde nde ortortaya aya çıkçıkan an yuvyuvarlarlak ak veya uzun şekilli, pürüzsüz cidarlı veya uzun şekilli, pürüzsüz cidarlı bbooşşlluukkllaarr. . BBu u ddöökküüm m hhaattaassıı,, ge
genelnelliklikle, le, maçmaça a taştaşıyııyıcı cı metmetalialik k de
deststekekleleririn n dödöküküm m ilile e bibirlrlikiktete ergimesinin mükemmel bir biçimde ergimesinin mükemmel bir biçimde oolmlmaammaasısındndaan n ve ve bbaasısınnç ç tetesstiti sırasında sızmalara neden olabilir. sırasında sızmalara neden olabilir.
Yu
Yukarkarıdaıdaki ki şekşekil, il, dökdöküm üm deldelikliklerierini ni veve ma
maça ça taştaşıyııyıcı cı metmetalialik k dedestestekleklerin rin uyguygunun oolmlmaayyan an bibiççimimde de eergrgimimiş iş oolmlmaasısınnıı göstermektedir.
göstermektedir.
Yukarıdaki şekilde, maça taşıyıcı metalik Yukarıdaki şekilde, maça taşıyıcı metalik de
deststekekleleririn n dödöküküm m ilile e bibirlrlikikte te iyiyi i bibir r bbiiççiimmdde e eerrggiimmiiş ş oolldduuğğu u dduurruumm gösterilmektedir.
gösterilmektedir.
Muhtemel sebepler Muhtemel sebepler
•
• Maça Maça taştaşıyııyıcı cı metmetalialik k dedestestekleklerinrin
pa
paslıslı, , kirkirli, li, nemnemli li veyveya a uyguygunsunsuzuz biçimde astarlanmış olması.
biçimde astarlanmış olması.
Tavsiye edilen giderme çareleri Tavsiye edilen giderme çareleri
•
• Maça desteklerinin temiz, kuru veMaça desteklerinin temiz, kuru ve
ppaassssıız z dduurruummdda a oollmmaallaarrıınnıı sağlayınız.
sağlayınız. Pa
Parlrlaak k yyüzüzeeylyli i dedemimir r ve ve ççeelilik k de
deststekekleler r hehememen n kukullllananılıldıdıklklararıı tak
taktirtirde de tattatmin min ededici ici sonsonuç uç ververir;ir; fakat yüzeylerinde pas oluşmasına fakat yüzeylerinde pas oluşmasına se
sebebep p ololababililececek ek kakadadar r uzuzun un bibir r sü
süre re kalkalıp ıp içeiçerisrisindinde e kalkalmamalarılarınana iz
izin in vveerirililirsrsee, , gagaz z boboşlşluuklklaarırı meydana gelmesine sebep olabilir. meydana gelmesine sebep olabilir.
•
• Bu sorundan kaçınmak için, yüzeyiBu sorundan kaçınmak için, yüzeyi
kalay veya bakır kaplamalı metalik kalay veya bakır kaplamalı metalik de
destestekleklerin rin kulkullanlanılmılması ası tavtavsiysiyee edilir.
edilir. Ç
Çininkko o veveyya a ççininkko o ihihtitivva a eededenn ala
alaşımşımlar lar maçmaça a dedestesteği ği astastarlarlamamaa aamamaccı ı içiçin in uyuygugun n ololmmaayıyıpp, , bubu m
malalzzeemmelelererdde e gagaz z boboşlşluuklklaarırı oluşmasına neden olur.
oluşmasına neden olur.
Döküm boşlukları (kalıp boşluğu)(içinde Döküm boşlukları (kalıp boşluğu)(içinde hav
hava a kalkalmasması)[ı)[BloBlowhowholes les (en(entratrappeppedd air)]
air)]
Görünüş Görünüş
Dök
Döküm üm parparçalçalarıarının nın en en üst üst kıskısımlımlarıarınınnın yüzeyi üzerinde veya altında ortaya çıkan yüzeyi üzerinde veya altında ortaya çıkan
pürüzsüz cidarlı ve oldukça büyük ebatlı, pürüzsüz cidarlı ve oldukça büyük ebatlı,
uzun şekilli boşluklar. uzun şekilli boşluklar.
Muhtemel sebepler Muhtemel sebepler
•
• Kalıp boşluğu içinde hava kalması.Kalıp boşluğu içinde hava kalması.
Tavsiye edilen giderme çareleri Tavsiye edilen giderme çareleri
•
• DDöökküüm m hhaattssıınnddaan n eettkkiilleenneenn
bölgeye şiş çekiniz (havalandırma bölgeye şiş çekiniz (havalandırma
kanalı açınız). kanalı açınız).
•
• Bu işlem için şiş kullanınız veyaBu işlem için şiş kullanınız veya
eğ
eğer er yüyüzezey y işişleleme me dedererececesi si izizinin vveerriiyyoorrssaa, , kkuummuun n ggaazz geçirgenliğini arttırınız.
geçirgenliğini arttırınız.
•
• DDököküm üm hahatatasısınndadan n eetktkilileenenenn
kkııssıımmllaarrdda a kkuum m ssııkkıışşttıırrmmaa mik
miktartarınıının n veyveya a kakalıp lıp sesertlirtliğinğininin kontrol edilmesi gerekir.
kontrol edilmesi gerekir.
Döküm boşlukları (çelik döküm içinde Döküm boşlukları (çelik döküm içinde hav
hava a kalkalmasması) ı) [Bl[Blowowholholes(es(EntEntraprappedped air-steel casting]
air-steel casting]
Görünüş Görünüş
•
• Döküm yüzeylerinin veya altındaDöküm yüzeylerinin veya altında
or
ortataya ya çıçıkakan n püpürürüzszsüz üz cicidadarlrlı,ı, yuvarlak ve uzu şekilli boşluklar. yuvarlak ve uzu şekilli boşluklar. Aş
Aşağağıdıdakaki i şeşekikillllererle le açaçıkıklalananann ör
örneneklklerer, , bu bu dödöküküm m hahatatasısınınınn şeklini göstermektedir.
şeklini göstermektedir.
Muhtemel sebepler Muhtemel sebepler
•
• Sistemde hava kalması.Sistemde hava kalması.
Tavsiye edilen giderme çareler Tavsiye edilen giderme çarelerii
•
• KKuummuun n ggaaz z ggeeççiirrggeennlliiğğiinnii
art
arttırtırmak mak içiiçin n gegerekreken en işlişlemlemlerieri yapınız.
yapınız.
•
• Kalıbın Kalıbın havalandırılmasınhavalandırılmasınıı
arttırınız. arttırınız.
•
• Metalin kalıp içerisinde türbülanslıMetalin kalıp içerisinde türbülanslı
veya çok çabuk biçimde akmaması veya çok çabuk biçimde akmaması için gereken önlemleri alınız.
için gereken önlemleri alınız.
D
Dööküküm m boboşlşlukuklaları rı (k(kaalılıp p ve ve mamaçaça ga
gazlzlararı)ı)[B[Blolowhwhololeses(M(Mouould ld or or CoCorere gasses)]
gasses)]
Görünüş Görünüş
•
• PPüürrüüzzssüüz z vve e ppaarrllaak k cciiddaarrllıı,,
yuvarlak şekilli boşluklar. Döküm yuvarlak şekilli boşluklar. Döküm
ppaarçrçaassıınnı ı aaşşaağğııddaakki i şşeekkiillddee gösterildiği gibi kesitlere ayırmak gösterildiği gibi kesitlere ayırmak ssururetetiyiylele, , bu bu sosorurununun n kakaynynağağıı genellikle ortadan kaldırılabilir. genellikle ortadan kaldırılabilir.
Döküm boşlukları (çelik dökümde kalıp Döküm boşlukları (çelik dökümde kalıp veya maça gazları)[Blowholes(Mould or veya maça gazları)[Blowholes(Mould or Core gasses, steel bcasting)]
Core gasses, steel bcasting)]
Görünüş Görünüş
•
• ŞekŞekildilde e gösgösterterildildiği iği gibgibi, i, nornormamall
olarak döküm parçasının kesitlere olarak döküm parçasının kesitlere aayyrırıldldığığı ı kkısısımımlalardrda a gögörürülelen,n,
ppüürrüüzzssüüz z vve e ppaarrllaak k cciiddaarlrlıı,, yuvarlak şekilli boşluklar.
yuvarlak şekilli boşluklar.
•
• GGaz az bboşoşlulukklalarırınnın ın yyoğoğuun n kkilil
top
mevcut diğer malzemelerden ileri geldiği bazı belli durumlarda, bu hata döküm parça yüzeylerinde ortaya çıkar.
Muhtemel sebepler
• Kumun düşük değerde gaz
geçirgenliğine sahip olması ve kalıp veya maça havalandırmasının yetersizliği nedeniyle kalıp veya maça kumundan gazların çabuk biçimde ve fazla miktarda açığa
çıkması.
• Kalıp ve maça kumunun gereği
gibi karıştırılmamış olması.
Tavsiye edilen giderme çareleri
• Kumun uygun biçimde karıştırılmış
ve öğütülmüş olmasını ve bağlayıcı vs. gibi malzemelerin tüm karışım içinde homojen olarak dağıtılmasını sağlayınız.
• Maçaların uygun biçimde
fırınlanarak kurutulmuş durumda bulunduğundan emin olunuz.
• Daha az miktarda esaslı bağlayıcı
veya organik esaslı katkı malzemesi kullanınız.
• Kumun gaz geçirgenliğini arttırınız
ve maça ve kalıpların gereğine
uygun biçimde
havalandırıldığından emin olunuz.
Döküm boşlukları (yüzey altı) [Blowholes(sub-surface)]
Görünüş
• Döküm parçası yüzeyinin hemen
altında ortaya çıkan ve hemen hemen tüm yüzeylerde sabit bir yapı gösteren küçük boşluklar.
• Bir çok durumda döküm yüzeyi
normal görünüşte olmakla beraber, bazı durumlarda yüzeyde karıncalanma olabilir.
Muhtemel sebepler
• Bu tip döküm hatası, erimiş
metalin kalıp kumu içeriğinde bulunan nem ile kimyasal reaksiyona girmesi sonucunda ortaya çıkar.
• Sıvı metal dökme sıcaklığı çok
yüksek olduğu taktirde bu hata çok etkin bir biçimde ortaya çıkar ve yeterli deoksidasyonun eksikliği nedeniyle daha da çok kendisini gösterir. Esasen, kumdaki gaz geçirgenliğinin yetersiz olması ve havalandırmanın gereğine uygun olarak yapılması, bu döküm hatasının ortaya çıkmasına katkıda bulunan faktörlerdir.
Tavsiye edilen giderme çareleri
• Kalıp, maça ve kalıp boyaları
içinde mevcut uçucu madde miktarını azaltınız.
• Metalin yeterli deoksidasyon
geçerek içindeki oksitlerin giderilmiş olmasını sağlayınız.
• Gaz geçirgenliği daha yüksek
değerde olan kum kullanınız ve kalıp ve maça havalandırma işleminin uygun biçimde yapılıp yapılmadığını kontrol ediniz.
• Dökme sıcaklığını düşürünüz.
Döküm boşlukları (Blowholes)
• Döküm yüzeyi üzerinde veya
hemen altında ve özellikle üst yüzeylerde ve maça altlarında, döküm yüzeylerinin temizlenmesi sırasında veya işlenmesi sırasında veya işlenmesinden sonra ortaya çıkabilen yuvarlak şekilli veya düzgün olmayan biçimde ve bazen metal granül (tanecikler) ihtiva eden küçük delikler.
• Bu deliklerin yüzeyleri, genellikle
cüruf girişleri (nüfuzlu) ve kum taneleri nedeniyle solgun renktedir.
Muhtemel sebepler
• Kalıp içine girerek sıvı metalle
kimyasal reaksiyon meydana getiren ve akışkan cüruf ihtiva eden demir ve manganez oksitleri.
• Yüksek oranda manganez ve kükürt
içerikleri ile düşük sıvı metal dökme sıcaklıkları bu döküm hatasını arttırır.
Tavsiye edilen giderme çareleri
• Döküm potası içindeki sıvı metalin
oksitlenmesi nedeniyle veya düşük erime noktasına sahip olan ve (yolluk tapası yapımın da kullanılan kil gibi) refrakter malzemelerden kaynaklardan nedenlerle oluşan akışkan cürufların tümünden kaçınınız.
• Maden cüruflarının tamamıyla
alınmasını sağlayınız. Bunun için süzgeçli maçalar, cüruf tutucular ve iyi döküm teknikleri kullanınız.
• Yollukların sürekli olarak sıvı
metalle dolu durumda olmasını sağlayınız.
Döküm boşlukları [Blowholes(Surface)]
Görünüş
• Döküm parçası yüzeyinde yer yer
meydana gelen küçük boşluklar veya karıncalanmalar.
• Yukarıdaki şekilde verilen örnek,
küçük bir fosfor-bronz döküm paçasının maça tarafından ortaya
çıkan bu tür döküm hatalarını göstermektedir.
Muhtemel sebepler
• Kalıp veya maça yüzeylerinin yer
yer aşırı ısınması.
Tavsiye edilen giderme çareleri
• Uygun yolluklandırma yöntemleri
kullanmak suretiyle, kalıp veya maça kumlarının aşırı ısınmasını önleyiniz.
• İyi bir refrakter boyası kullanınız. • Sıvı metal dökme sıcaklığını
kontrol ediniz.
Döküm boşlukları (yüzey) [Blowholes (surface)]
Görünüş
• Fosfor-bronz alaşımından kokil
döküm, (3.88 mm) çaplı çubuk yüzeyi üzerindeki gaz boşlukları.
Muhtemel sebepler
• Kalıp boyasından açığa çıkan
gazlar.
• Sıvı metalden açığa çıkan gazlar
(bu durum özellikle bakır esaslı rulman yatak alaşımları için geçerlidir).
• Kokil kalıplarının çok soğuk
olması.
• Yeni veya çok eski kokil
kalıplarının kullanılması.
• Bu döküm hatası çok düşük dökme
sıcaklığı sonucunda sistem içinde hava kalmasından kaynaklanan nedenlerle ve çok küçük çaplı çubuklarda ortaya çıkan biçimlere benzer şeklerde de meydana gelebilir.
Tavsiye edilen giderme çareleri
• Uçuculuğu daha düşük olan kalıp
boyaları kullanınız.
• Kalıp boyasının yeteri kadar
kurumasını sağlayınız.
• Ergimiş metallerin gazlarını uygun
biçimde dışarı atılmış olmasını sağlayınız.
• Daha sıcak kokil kalıp kullanınız. • Yeni kalıpların üretime sokulmadan
önce gerekli döküm yaparak
alıştırma işleminden geçirilip geçirilmediğini kontrol ediniz.
• Çok eski durumdaki kokil kalıpları
yenileyiniz.
• Büyük çaplı kütükler için
kullanılan çok sıcak kalıplar ile ilgili olarak yüksek dökme sıcaklıklarının kullanımından kaçınınız.
Döküm boşlukları (yüzey) [Blowholes (surface)]
Görünüş
• Döküm parçası yüzeyinde yer yer
ortaya çıkan küçük boşluklar veya karıncalanmalar.
• Verilen örnek, kuru kum kalıp
kullanılarak dökülmüş nikel-krom-demir alaşımından ortaya çıkan bu tür bir döküm hatasını göstermektedir. Bu döküm hatası, çabuk katılaşan çok ince kesitli döküm parçalarında seyrek olarak meydana gelir ve (12.7 mm) kalınlığındaki kesitlerde en yaygın olarak karşılaşılır. Paslanmaz ve diğer yüksek kalite alaşım çelikleri ise özellikle bu döküm hatasına karşı çok hassastır.
Muhtemel sebepler
• Kalıp veya kalıp boyası içindeki su
buharı ile erimiş metal arasında meydana gelen kimyasal reaksiyon.
• Isıtıldığı zaman su buharı
çıkartmayacak nitelikte bir kalıp boyası kullanınız.
• Etil silikat gibi malzemelerle bağ
teşkil eden boyaları tatmin edici sonuç verir,
• Bu döküm hatası; yağ bağlayıcılı
kumdan veya minimum miktarda kil ihtiva eden sentetik kumdan yapılmış olup, gaz geçirgenliği yüksek ve iyi kurutulmuş kalıpların kullanılması ile de en aza indirilebilir.
• Uygun yolluk yöntemleri
vasıtasıyla, kalıp ve maça kumunun aşırı ısınmasını önleyiniz.
Döküm boşlukları (ıslak kum) [Blowholes(wet sand)]
Görünüş
• Döküm yüzeylerinde yer yer ortaya
çıkan oldukça büyük ebatlı ve yuvarlak biçimde veya düzgün olmayan şekilli boşluklardan oluşan yamalı bir görüntü.
• Döküm parçalarının cidarları
pürüzsüz olup, genellikle oksitlenmenin sonucu olarak renklidir.
Muhtemel sebep
• Kumdaki nem oranının aşırı yüksek
oluşu.
Tavsiye edilen giderme çareleri
• Kumdaki nem miktarını azaltınız
veya daha homojen bir yapıya sahip bir kum karışımı hazırlayınız.
• Kalıp yüzeyinin düzeltilmesi
sırasında “perdahlama” yapmaktan, sulu fırça kullanmaktan veya aşırı nemden kaçınınız.
Kırık yolluk ve çıkıcılar (Broken-in runners and risers)
Görünüş
• Döküm parçası yüzeyinin yolluk
veya çıkıcıların bağlanmış olduğu kısımlarında meydana gelen kırılmalar. Yukarıdaki şekillerde gösterilen örnekler bu döküm hatasını açıklamaktadır.
Muhtemel sebepler
• Döküm hanelerde veya temizleme
atölyesinde yolluk veya çıkıcıların dikkatsizce koparılması veya sarsılması.
• En muhtemel sebep, döküm
parçalar henüz sıcak durumda iken, dökümhanede yollukların veya küçük ebatlı çıkıcıların sarsma yapmak amacıyla yerinden koparılmasıdır.
• Yolluk ve çık ıcının döküm parçası
ile birleştiği kısımda bulunan havşanın yetersizliği.
Tavsiye edilen giderme çareleri
• Yukarda belirtilen muhtemel
sebeplerden açıkça
anlaşılmaktadır.
• Ağır yolluk ve çıkıcılar
kesilmelidir.
Yanık kum (çelik döküm)[Bur-on(steel casting)]
Görünüş
• Normal olarak döküm yüzeyi
temizleme yöntemleri vasıtasıyla hemen çıkarılamayan ve döküm parçası yüzeyine yapışık kum ile
çelikten oluşan bir karışım.
Muhtemel sebep
• Erimiş metalin kalıp veya maça
yüzeyinden içeri nüfuz etmesi.
Tavsiye edilen giderme çareleri
• Kalıp ve maça kumlarının eşit
dağılımlı olarak ve sert bir biçimde sıkıştırılmasını sağlayınız.
• Kalıp ve maça kumu karışımını
değiştiriniz ve, eğer kullanıyorsa, kalıp boyasının istenen bileşime sahip olduğundan ve uygun bir biçimde uygulandığından emin
olunuz.
• Çeliğin dökme sıcaklığını
düşürünüz.
• Kalıp ve maçaların aşırı ısınmasını
önlemek üzere, yolluk yöntemlerini uygun bir biçimde değiştiriniz.
Soğuk döküm çatlağı (çelik döküm için) [Cold Crack(steel casting)]
Görünüş
• Döküm parçalarının yüzeylerinde
meydana gelen ve yırtık biçimde olmayan veya düzgün şekilli olup, sıcak yırtığa benzemeyen, devamlı bir çatlak.
• Soğuk döküm çatlakları nispeten
düşük sıcaklıklarda (çeliğin katılaşma sıcaklığından çok daha düşük sıcaklıklarda) meydana gelir.
Muhtemel sebepler
• Çatlama olayı karmaşık şekilli
döküm parçalarda daha hakim olup, döküm parçalarının çeşitli sekilerdeki soğuma hızının farklı olması nedeniyle oluşan yüksek değerde hız gerilimlerin bir sonucu olarak meydana gelir.
• Çatlama olayı, çıkıcıların sarsma
kalıptan çıkarılması sırasındaki yanlış uygulama yapılması sonucunda da meydana gelebilir.
Tavsiye edilen giderme çareleri
• Döküm parçalar mümkün olduğu
sürece mümkün olduğu kadar yavaş ve eşit olarak soğutulmalı, zamanından önce vurarak kalıptan çıkartılmaya çalışılmalı ve döküm hane zemininde soğuyabilmesi sağlanmalıdır.
Soğuk birleşme (kum kalıba döküm parçalar için)[Cold Shut (sand casting)]
Görünüş
• İki ayrı yönden sıvı akışı
olmasından kaynaklanan ve bu iki akışın birbiri ile karşılaştığı yerde gözle görülebilen biçimde çatlaklar veya yüzey çilleri ile ince bir oksit tabakası meydana gelmesine yol açan metal akış dengesizliği.
• Bazen “soğuk katmer” adı da
verilir. Örnek (a)`da kır dökme demirden mamul bir demir yolu seleti; döküm parçasının arka kısmında meydana gelmiş bir metal nüfuziyet hatasını da gösteren örnek (b)`de ise kumla kalıplama yöntemiyle yapılmış bir alüminyum döküm parçası gösterilmiştir.
Muhtemel sebep
• Soğuk metal ve/veya dökme
işleminin kesintiye uğraması veya yüksek donma noktasına yol açan, elverişsiz alaşım terkibi.
Tavsiye edilen giderme çareleri
• Dökme sıcaklığını yükseltiniz veya
yolluk ağızlarının ebadını ve sayısını arttırınız. Yolluk ağzının dökümün akması için en uygun konumda bulunup bulunmadığını kontrol ediniz.
• Alaşım terkibini kontrol ediniz.
Soğuk birleşme (çelik döküm için) [Cold Shut(steel casting)]
Görünüş
• İki veya daha farklı yönden akan
sıvı metalin birbiriyle birleştiği fakat birlikte tam bir ergime yapmadığı noktada oluşan bir yüzey kesintisi (süreksizliği) biçiminde görülen bu döküm hatası, pürüzsüz ve yuvarlak biçimde
kenarları olan bir döküm çatlağına benzer.
• Katmer, soğuk dökümün daha az
şiddetli olan bir şeklidir.
Muhtemel sebepleri
• Sıvı metal alışkanlığının çok düşük
(madenin çok soğuk) olması. Yolluk yöntemlerinin başarılı olmaması.
Tavsiye edilen giderme çareleri
• Çeliğin döküm sıcaklığını veya
döküm hızının veya her ikisini birden yükseltiniz.
• Yolluk ağızlarının konumunu,
ebadını ve sayısını kontrol ediniz.
• Kum karışımının gaz geçirgenliğini
ve havalandırma deliklerinin sayısını arttırınız.
Çekme çatlağı (Contraction crack)
Görünüş
• Metalin kalıp içinde soğuması
esnasında veya kalıptan çıkarıldıktan kısa bir süre sonra kendini çekmesi nedeniyle oluşan bir çatlak.
• Bu tür çatlakların cidarında,
çatlama olayının meydana getirdiği andaki döküm parçası sıcaklığına
bağlı olarak genellikle renk bozulması olur.
• Çatlama olayı sıvı metalin
katılaşması sırasında veya hemen sonrasında meydana geldiği taktirde bir döküm hatası bir “sıcak
yırtılma(çatlak)” olarak isimlendirilir:
-Çatlağın altında veya gözenekli alan yoktur.
-Çatlağın konumu döküm parçasının dizaynına bağlı olarak
değişir ve kalıp, maça veya derece traversleri serbest çekmeye kısıtlama getirir.
Muhtemel sebepler
• Bu döküm hatasının kaynaklandığı
ana faktörler; döküm parçasının dizaynı ve bununla birlikte, kalıp, maça ve derece boşlukları vs. nedeniyle metalin normal çekmesinin kısıtlanmasıdır.
• Yuvarlak köşe parçalarının
(kuşakların) mevcut olmaması ve uygun yolluk yöntemlerinin kullanılmaması, bu hatanın oluşmasına katkıda bulunabilir.
• Büyük kır demir döküm parçalarda
da, döküm parçasının, kalıptan çok erken çıkartılması nedeniyle (özellikle maçaların henüz çıkarılmamış olduğu durumlarda) artan gerilmelerden dolayı çekme çatlakları meydana gelebilir.
Tavsiye edilen giderme çareleri
• Kalıp ve maça için daha zayıf kum
kullanınız ve derecedeki traverslerin veya maça iskeletlerinin çekmeyi kısıtlayıp kısıtlamadığını kontrol ediniz.
• Katılaşmanın tamamlanmasından
sonra, mümkün olan en kısa zamanda kalıpları ve maçaları bozunuz.
• Büyük parçaların dökümü halinde,
bozma işlemini çok erken yapmayınız.
Görünüş
• Üst ve alt kalıp parçalarının
birbirine tam uymaması ve bu nedenle hassas bir döküm parçasının elde edilememesi.
Muhtemel sebepler
• Yarım modellerin plakalara tespit
edilmesi esnasında gerekli hassasiyet ve doğruluğun sağlanmaması.
Kalp birleşme yüzeyinde kum yıkılması hatası (Crush)
Görünüş
• Düzgün şekilli olmayan boşlukların
ortaya çıkmasına yol açan ve kalıp birleşme yüzeylerindeki veya maça
başlarındaki kumun yer değiştirmesi. İlgili örnekler, şekilleri ile birlikte aşağıda açıklanmıştır.
-Maça yerleştirme işleminin uygun yapılmaması nedeniyle meydana gelen bir birleşme hatası.(kum yıkması)
-kalıp birleşme kesitindeki kum yüzeyinin uygun biçimde tavsiye edilmemesi nedeniyle meydana gelen bir kum yıkması hatası.
Muhtemel sebepler
• Kalıp birleşme yüzeylerinin, kum
sathında eşit dağılımlı olamayan ve aşırı basınç oluşmasına neden olacak biçimde kötü yapılmış olması.
• Derecelerin birbirine gereği gibi
durdurulmamış veya çarpık olması
• Kalıpların çok ağır olması ve
ağırlık dağılımının dengesiz oluşu. Kalıp kapama işleminin dikkatsiz olarak yapılması.
• Maça başının maçaya gereken
desteği sağlayamayacak kadar küçük olması.
• Maçanın çok sıkı veya maça
başlarına yanlış olarak yerleştirilmiş olması
Tavsiye edilen giderme çareleri:
• Yukarıda belirtilen muhtemel
sebeplerden açıkça anlaşılmaktadır.
Ötektik terleme (kır dökme demir) [Eutectic sweat(grey iron)]
Görünüş
• Döküm yüzeyi üzerinde lokalize
(bir bölgeye toplanmış) olmadan bazen oldukça uzun ve yassı
yamalar halinde görünen, döküm yüzeyine bağlı inci taneleri gibi küçük metal benekler.
• Bu terlemeler genellikle ötektik
mikro yapıya sahip olup, fosfor bakımından zengin olabilir.
• Yukarıdaki şekilde terlemenin
yuvarlak çıkıntılardan oluştuğu döküm hatası gösterilmiştir.
• Yukarıdaki şekil ise, terlemelerin
yassı şekilli yamalardan oluştuğu döküm hatasını göstermektedir.
Muhtemel sebep
• Katılaşmanın sonuna doğru
meydana gelen sıvı ötektik terleme, yüksek karbon eşdeğerliğine sahip, ergiyik durumda sıcaklığı fazlaca yükseltilmiş ve alt-soğumaya tabi olmuş grafit durumunda genelde ortaya çıkar.
Tavsiye edilen giderme çaresi
• Dökme sıcaklığını yükseltiniz,
döküm potasından bir grafitleyici vasıtasıyla aşılama yapınız, eğrime sıcaklığını düşürünüz.
Forsa (Flash)
Görünüş
• Kalıp ayırma çizgisi boyunca
görülen aşırı miktarda kanatçık veya boşluk. Yukarıdaki şekilde, yaklaşık 8 kg ağırlığında kır dökme demirden yapılmış küçük bir vana kapağı gösterilmektedir.
Muhtemel sebepler
• Derece uygun biçimde
kelepçelenerek tespit edilmemiştir veya ağırlığı yetersizdir.
• Derece hatalıdır.
• Model tespit plakaları yeteri kadar
sağlam değildir veya çarpılma yapmıştır.
• Birleşme iyi değildir.
Tavsiye edilen giderme çareleri
• Muhtemel sebeplere bakınız.
Gaz boşlukları (Gaz holes)
Görünüş
• Döküm kesitinin her tarafına eşit
olarak dağılmış, parlak cidarlı ve değişen ebatlarda küresel delikler.
• Dökümün en son katılaşacak olan
daha ağır kesitinde bulunma ihtimali olan daha büyük ebatlı delikler.
• Bu tip gaz boşlukları, aşağıdaki
şekillerde de gösterildiği gibi, üstleri yükseltilmiş veya dışarı çıkıntı yapan yolluk ve çıkıcılara sahip döküm döküm parçaları ile kesinlikle ilgilidir.
• Kum içinde aşırı nem olması,
havalandırmanın uygun biçimde yapılmaması vs. nedeniyle meydana gelen döküm boşlukları ile kıyaslandığında; gaz boşlukları, döküm kesitinin tamamını kapsayacak biçimde hemen hemen eşit dağılımda olması ve yüzey üzerinde yer yer yamalar halinde bulunması bakımından kolayca
ayırt edilebilirler.
Muhtemel sebep
• Metal içinde gaz olması.
Tavsiye edilen giderme çareleri
• Metali oksitleyici ortam şartları
altında eritmek ve sonrada kontrollü deoksidasyon işlemine tabi tutmak şartıyla içindeki gazları alınız veya gaz boşaltma işlemini uygulayınız.
• Döküm potalarının tamamen kuru
durumda olup olmadığını kontrol ediniz.
Gaz boşlukları (iğne deliği-“pin hole”tipi) (Gas holes)
Görünüş
• Alüminyum alaşımı döküm parça
üretimi sırasında meydana gelebilen, eşit dağılımlı ve parlak
cidarlı dairesel şekilli küçük boşluklar.
Muhtemel sebepler
• Metalin içinde gaz olması.
Tavsiye edilen giderme çareleri
• Ergitme işlemi sırasında metalin
uzun süreli kaynama veya aşırı ısınma yapmasından kaçınınız.
• Uygun bir flaks vasıtasıyla metal
içindeki gazları alınız veya gaz boşaltma işlemini uygulayınız.
• Yüklenen metalin nem, yağ,
korozyon ürünleri vs. gibi maddelerden arındırılmış olması gerekir.
• Yüklenen metali yanma
ürünlerinden koruyunuz. Tüm flaksların, ekipman koruyucu kaplamalarının ve döküm potalarının da nemden arındırılmış
olması şarttır.
• Döküm işleminden önce, gaz testti
için erimiş metalden numune alınız ve eğer gaz mevcutsa, ya sıvı metalı külçe (ingot) halinde dökünüz ya da tekrar 600 C sıcaklığa kadar soğumasını sağladıktan sonra yeniden ısıtınız ve içindeki gazları alınız.
• Eğer döküm işlemi öncesi yapılan
gaz testi sonucunda metalın gazlardan arındırılmış durumda olduğu belirlenirse; iğne delikleri (pin hole) biçimindeki boşluklar muhtemelen kalıp içinde buhardan hidrojen emilmesi nedeniyle meydana gelmiş demektir.
Gaz boşlukları (çelik yapım işleminin etkileri-çelik döküm) [Gas holes (steel making effects-steel casting)]
Görünüş
• Genellikle tavlama ve yüzey
taşlama işlemlerinden sonra döküm parçası yüzeyi üzerinde ve altında
görünen, uzun kesitli ve pürüzsüz cidarlı boşluklar. Daha çok “karınca” adıyla bilinir.
Muhtemel sebepler
• Bu döküm hatası genellikle, sıvı
metal ile kalıp arasındaki kimyasal reaksiyon nedeniyle, katılaşmakta olan çelikten hidrojen açığa çıkmasından kaynaklanır ve kuru kum yerine yaş kum kullanarak yapılan kalıplama yöntemiyle dökülen parçalarda daha çok hakimdir.
• Usulüne uygun olarak yapılmamış
deoksidasyon işlemi ve çeliğin birleşiminde çok yüksek oranda
hidrojen mevcut olması da bu gaz boşluklarının oluşumunu etkileyen
faktörlerdir.
Tavsiye edilen giderme çareleri
• Çelik yapımı sürecinde çeliğin
bileşimi içinde hidrojen karışmasına neden olabilecek nemli malzemeler kullanmaktan kaçınınız ve ayrıca, ocak döküş oluğunun ve döküm potalarının tamamen kuru durumda olmalarını sağlayınız.
• Çelik yapım prosesi (işlemi)
sırasında kaynama olayının çok
kuvvetli olmasını sağlayınız ve doğru oksitlenme tekniğini kullanınız.
Sert alanları (Kokil döküm-kır dökme demir) [Hard Areas (chilled castings-greyirons)]
Görünüş
• Kır döküm parçaların yüzeylerinde
yer yer görülen ve yüzey işlenebilirliği olumsuz olarak etkileyen beyaz renkli veya benekli kesitler veya alanlar.
• Bu döküm hatası genellikle,
yukarıdaki şekilde gösterildiği gibi döküm parçasının en ince kesitinde meydana gelir veya çapak hatasının döküm parçası ile birleştiği yerde ortaya çıkar.
Muhtemel sebep
• Demirin birleşimi, istene döküm
kesiti için uygun değildir.
Tavsiye edilen giderme çareleri
• Daha yumuşak demir kullanınız;
yani silisyum miktarını arttırınız veya ergimiş metali uygun bir aşılama maddesi ile gereken işleme tabi tutunuz.
• Manganez-kükürt dengesinin
tatmin edici durumda olup olmadığını kontrol ediniz. Gerekirse manganez oranını arttırınız veya diğer bir seçenek olarak kükürt oranını düşürünüz.
• Demirin birleşimini, krom veya
krom karbon oluşumuna yol açabilecek diğer elementlerin mevcudiyeti bakımından kontrol ediniz.
• Kupoda, metal olma oluğundan
veya döküm potasında alaşım ilaveleri yapıldığı taktirde, alaşım elemanlarının amaca uygun ve erimiş sıcak durumda olmasını sağlamak suretiyle komple eriyik elde edilebilmesini temin ediniz.
Sıcak yırtılma (çelik döküm) [Hot tear (steel casting)]
Görünüş
• Sıcak yırtılma adı verilen döküm
hatası, katılaşma sürecinin son aşamalarında döküm parçası içinde oluşan ve yüzeyleri aşırı derecede oksitlenmiş durumdaki çok düzensiz şekilli çatlaklar olup, bu çatlaklar bazen “çekme” adıyla da bilinir.
• Büyük bir döküm parça içinde
meydana gelmiş yırtılmalar.
• Düzensiz yırtılma güzergahını
gösteren bir kesit.
Muhtemel sebep
• Döküm parçasının çekme
yapmasının engellenmesi ve bunun sonucunda da döküm içinde meydana gelen termik gerilimler nedeniyle çok dik eğimli kesitlerin
oluşması ve bununla birlikte iç gerilimlerin artması.
Tavsiye edilen giderme çareleri
• Maça ve kalıpların daha fazla
küçülme yapabilmesini sağlayınız.
• Döküm parçasında ani ve kesin
kesit değişimlerinden kaçınınız.
• Sıcak nokta oluşumuna engel
olmak için, döküm dizaynını düzelterek kesitleri homojen hale getiriniz ve uygun soğutucu kullanınız.
• Karmaşık şekilli dökümleri,
parçalara ayırarak basit olarak dizayn ediniz ve sonra kaynatarak tüm parçayı elde ediniz.
Kesintili dökme (Interrupted Pour)
Görünüş
• Aşağıdaki şekilde gösterilen ve
kızıl (bronz-tunç alaşımı) dökümden mamul küçük bir valf somununa olduğu gibi, bir döküm parçasının kesitleri arasında
homojenik olmaması.
Muhtemel sebepler
• Kalıba dökülen maden miktarı
yetersizdir.
• Dökme esnasında kesintili
olmuştur.
Tavsiye edilen giderme yöntemleri
• Eksik döküm olmayacağından emin
olmak için, çok miktarda ergimiş metalin mevcut olup olmadığını kontrol ediniz
Not:eksik döküm olması halinde, kullanılabilir bir döküm parçası elde
edebilmek için kalıbı sıvı metal ile doldurmaya çalışmayın.
Ters kokil (kır dökme demir) [Inverse chill (grey ıron)
Görünüş
• Ters kokil, yukarıdaki şekilde
gösterilen örnek kesitlerinde olduğu gibi; iç kısımları benekli veya beyaz renkte, diğer kesitleri ise gri olan bir döküm parçasındaki durumdur.
Muhtemel sebepler
• Kükürt oranı manganezle
dengelenmemiştir.
• Genellikle yüksek ergime ve
döküm sıcaklıklarından kaynaklanan bir durum olan, metalin söz konusu hatalı kesit ile ilgili olarak çok düşük çekirdekleşme derecesine sahip olması.
Tavsiye edilen giderme çareleri
• Bileşim içinde aşağıdaki formüle
göre kükürt oranını dengeleyebilecek yeterli manganez miktarının mevcudiyetini sağlamak üzere, kükürt oranını düşürünüz yahut manganez oranını yükseltiniz: mn(%)=1.7xS%+%0.3
• Eğer kükürt oranını tatmin edici
düzeyde dengelenmiş ise, metali daha düşük sıcaklıkta ergitiniz, dökünüz veya döküm işleminden
önce ferro silisyum veya benzeri bir malzeme ille aşılayınız.
Grafit köpüğü boşlukları (Kish graphite holes)
Görünüş
• Döküm parçalarının yan ve üst
yüzeylerinde ortaya çıkan köpüklü grafit birikimleri. Yüzey temizleme işlemi sırasında bu gidişler giderilir ve yerlerinde delikler kalır.
Muhtemel sebepler
• Karbon eşdeğerliğinin oranı çok
yüksektir.
• Metal sıcaklığı düşüktür ve bu
nedenle de döküm potası içinde ve dökme işlemi sırasında köpüklü grafit ayrışması meydana gelir.
Tavsiye edilen giderme çaresi
• Sıvı metal dökme sıcaklığını
arttırınız ve eşdeğer karbon oranını düşürünüz.
Metal kalıp reaksiyonu (Metal-mould reactin)
Görünüş
• Bu döküm hatası, magnezyum
gelir ve magnezyum oranının artması ile birlikte şiddeti artar.
• Söz konusu hata, döküm
yüzeylerinin alt kısımlarında oluşan ve esas itibariyle magnezyum oksitlerinden ibaret olan siyah inklüzyonlarla (birleşmelerle) kolayca tanımlanabilir. Oksitler ise, geniş bir alana yayılmış porosite ile ilgilidir.
Muhtemel sebepler
• Bu hata erimiş
alüminyum-magnezyum alaşımının çok reaktif bir özelliğe sahip olması sonucunda
meydana gelir. Şöyle ki; söz konusu alaşım kum kalp içine döküldüğü anda, kalıp yüzeyinde açığa çıkan su buharı ile derhal reaksiyona girerek magnezyum oksit ve hidrojen gazı oluşturur.
• Hidrojen derhal metal içine apsorbe
edilerek, bilahare katılaşma sürecinde gaz halinde açığa çıkar, magnezyum oksit ise döküm yüzeyi üzerinde veya yakınında birikir.
Tavsiye edilen giderme çareleri
• En yaygın olarak kullanılan çare,
yüzey kumuna, metal ile kalıp arasındaki kimyasal reaksiyonu önleyecek katkı maddeleri ilave edilecektir.
• Bu gibi katkı maddelerinin etkisini
yansıtan bir örnek vermek gerekirse; ergimiş magnezyum yüzeyi ile kimyasal reaksiyona girmek suretiyle yüzeyin gaz halindeki neme karşı aktifliğini kaybetmesini sağlayan ince bir borat tabakası oluşturan “borik
asit”ten söz edilebilir.
Maça yerleştirme hatası (Misplaced Core)
Görünüş
• Cidar kalınlığında değişmeler.
Muhtemel sebep
• Sıvı metal akışkanlığının
yetersizliği.
Tavsiye edilen giderme çareleri
• Sıvı metal dökme sıcaklığını
yükseltiniz, yolluk memelerinin ebadını ve sayısını arttırınız ve alaşımın bileşimini kontrol ediniz.
• Metal kalıp (kokil) sıcaklığını
yükseltiniz ve gerekirse, döküm kesitini arttırınız.
Metal akış hatası (çelik döküm) [Misrun (steel casting)
Görünüş
• Kalıbın tamamen dolmamış olması.
(bazen bu döküm hatasına “eksik döküm” adı da verilir.
• Döküm parçasının en ince kesitleri
tamamlanmış olmayabilir.
• Diğer durumlarda, döküm
yüzeylerinde içinden doğru uzanan, pürüzsüz ve yuvarlak şekilli
delikler meydana gelebilir.
Muhtemel sebepler
• Yolluk yöntemleri tatmin edici
değildir.
• Kalıp veya maça havalandırması
yetersizdir.
Tavsiye edilen giderme çareleri
• Çeliğin döküm sıcaklığını veya
döküm hızını yahut her ikisini de yükseltiniz.
• Yolluk memelerinin komutunu,
ebat ve sayısını tekrar kontrol ediniz.
• Hava deliklerinin sayısını arttırınız.
Oksit ve cüruf inklüzyonları (axide and dross inclusions)
Görünüş
• Cüruf inklüzyonları biçimindeki
döküm hatalarına, magnezyum ihtiva eden demir döküm parçalarda rastlanabilir.
• Bu inklüzyonlar girişler ham
döküm halindeki veya işlenmiş yüzeylerin çirkin bir görünüşte olmasına neden olur ve basınç altında sızdırmalara sebep olacak ve mekanik özellikleri etkileyecek kadar derine nüfuz edebilir.
• Normal olarak ham dökümün üst
yüzeyleri bu hatadan etkilenerek “üst derece-yüzey hataları” nın artmasına neden olursa da, aşağıda
belirtilen muhtemel döküm hatalarının belirlenmesini sağlaması bakımından uygundur.
- Üst derece yüzey hatası (Core-Surface defect)
Bu döküm hatası, ham döküm parçasının üst yüzeyleri üzerinde veya hemen altında girişler, pul pul kabuklaşmalar veya üst üste binmeler (lep) halinde görülebilir. Döküm yüzeyleri işlenene kadar, bu hata ortaya çıkmayabilir ve bazen de üst yüzeylerde iğne delikleri biçiminde görünen ve “pin-hole” denilen döküm hatası ile ilişkili olabilir.
-Siyah film tabakaları (Black film)
Çatlamış döküm parçalarında, cüruf inklüzyonu, parlak bir çatlak içinde siyah bölgeler şeklinde kendini gösterebilir.
İnce cidarlı döküm parçalarında ise, bu inklüzyonlar iyice kesit içine kadar uzanarak basınç altında sızma biçiminde ortaya çıkan döküm hatasına neden olabilir.
Geniş yatay veya hemen hemen yassı yüzeylere sahip olan döküm parçalar, kıvrımlı bir döküm yüzeyi ortaya çıkabilecek bir çeşit döküm hatasına yol açabilir. Temiz bir yüzey elde edebilmek için 1/4 “ (6.4 mm)`ye kadar talaş kaldırmak suretiyle yüzey işlemesi gerekebilir.
Muhtemel sebepler
• Cüruf tutma ve sıvı metal dökme
yöntemlerinin dikkatsizce uygulanması sonucunda, pota cüruflarının kalıba girmesi.
• Uygun biçimde yapılmayan yolluk
yöntemleri nedeniyle meydana gelen türbülanslı akış.
• Yüksek oranda artık magnezyum,
yüksek karbon oranı, yüksek kükürt oranı, %0.01`in üzerinde alüminyum oranı ve düşük döküm sıcaklıkları.
Tavsiye edilen giderme çareleri
• Düşük kükürt oranına sahip bir baz
demir uygulaması sağlayınız. Bu uygulamayı, artık magnezyum oranı kontrollü olarak düşük tutulan fakat miktar itibariyle nodüler (küresel) yapı oluşturması için doğru değere sahip bir metal elde edebilecek biçimde yapınız.
• Sıvı metali sıcak dökünüz.
• Etkili boğazlara sahip ve amaca
uygun biçimde dizayn edilmiş olan doküman yolu sistemleri kullanınız.
• İşlenmiş yüzeyler aşağı doğru
gelecek şekilde döküm yapınız.
Yüzey altı gaz boşlukları (pin-hole) (kır dökme demir) [Pin holes (grey iron)] Görünüş
• Genellikle yalnızca temizleme
işleminden sonra ve bazen de yalnızca yüzey işlemeden sonra görülebilen ve döküm yüzeyinin hemen altında ortaya çıkan küçük, yuvarlak delikler.
• Delikler genellikle yerel olarak
meydana gelir.
• Delikler delik granül ile yüzey
temizlenmesi yapmadan ortaya çıkarılabildiği taktirde, genellikle parlak iç yüzeylere sahiptir.
• Kır dökme demirlerde ise,
genellikle bu deliklerin iç yüzeyleri bir grafit kabukla kaplıdır.
Muhtemel sebepler
• Katılaşma süresince açığa çıkan
hidrojen gazının, genellikle kalıp ile metal arasında tutulması. Bu döküm hatası, kupol ocağında nemli oluk ağızları ve pota harcı kullanılması sonucunda da meydana gelebilir.
• Söz konusu kimyasal reaksiyon
eser miktarda alüminyum tarafından hızlandırılır.
Tavsiye edilen giderme çareleri
• Metali kirleten tüm alüminyum
kaynaklarını ortadan kaldırınız.
• Döküm potasına hassas ilave edilen
eden demir aşlım miktarını azaltınız.
• Kömür tozu ve zift miktarını
arttırınız ve alüminyum oranı düşük ferro silisyum kullanınız.
Karıncalanma (Pitting)
Görünüş
• Genellikle kum parçacıkları veya
yabancı madde ihtiva eden döküm yüzeylerinde küçük çukurlar veya karakter biçiminde ortaya çıkan bir döküm hatasıdır.
• Söz konusu döküm hatası müstakil
olarak meydana gelebileceği gibi, döküm yüzeyleri üzerinde dağılmış olarak da mevcut olabilecektir.
Muhtemel sebepler
• Bu döküm hatasının müstakil (izole
edilmiş) tipi, genellikle, kalıp yüzeyi üzerinde su veya uçucu madde ihtiva eden (örneğin yağ gibi) oldukça büyük miktarda yabancı madde inklüzyonu olması nedeniyle meydana gelir. Erimiş metal bu inklüzyona çarptığında, patlayıcı bir kuvvet etkisiyle aniden buhar veya gaz açığa çıkarak
döküm yüzeyinde karakter oluşmasına neden olur.
• Döküm parçası yüzeyinde dağınık
olarak ortaya çıkan küçük çukurlar veya kraterler biçimindeki ikinci tip döküm hatası ise, kumun
bileşiminde kullanılan kil miktarının kum kütlesinin tamamını kaplayacak şekilde eşit olarak dağılmak yerine bilya biçiminde topaklar halinde toplanmış olduğu, alışılmamış bir durum nedeniyle
meydana gelir. Bu kil biyaları kalıbın yüzeyinde toplanmış ve üzerleri sıvı metalle örtülmüş durumda iken, aniden açığa çıkan su buharı döküm yüzeyi üzerinde krater meydana getirir. Bu kil bilyaları daha ziyade yığın halinde kum sistemi kullanan dökümhanelerde karşılaşılan bir döküm hatası olmakla beraber, mekanik bir kum hazırlama tesisi vasıtasıyla karıştırılıp dağıtılan sentetik kumda daha seyrek olarak karşılaşılır.
Tavsiye edilen giderme çareleri
• Bu döküm hatasının münferit tipini
ortadan kaldırmak için uygulanacak en iyi yöntem, yabancı maddelerin kum içine karışmasını önlemektedir.
• Bu döküm hatasının giderilmesi
için uygulanabilecek tek alternatif yöntem ise, döküm kumu içindeki yabancı maddeleri bertaraf etmek veya kirlenmiş olan kumu sadece dolgu amacıyla kullanmak üzere, döküm kumunu ince bir elekten geçirerek elemektir.
• Kum içinde oluşan kil topakları,
kumun tamamen kurumasını sağlamak ve sonrada bir mekanik işlem uygulayarak bu kil topraklarını çok küçük tanelere dönüşebilecek şekilde kırmak suretiyle ortadan kaldırılabilir.
Fare kuyruğu (Rat-tails)
• Döküm parçası yüzeyinde
kademeli maden cürufu çizgileri biçiminde görülen çıkıntılar.
• Sıçan kuyruğu, genleşme
nedeniyle ortaya çıkan döküm hatasının tali bir şeklidir.
Muhtemel sebepler
• Bu döküm hatası, modele yakın
olan kısımlardaki kum kütlesinin yer yer çok sert sıkıştırılması veya çok sert ve dengesiz olarak sıkıştırılmış kalıplar nedeniyle ortaya çıkabilir.
• Savurmalı tip kum sıkıştırıcı ile
sıkıştırılmış ince kesitli iş parçası, özellikle bu tür döküm hataları gösterme eğilimindedir.
• Yoğun metal akışına imkan veren
yolluk sistemlerinin kullanılması.
Tavsiye edilen giderme çareleri
• Modele yakın kısımlarda sert
sıkıştırma yapmaktan kaçınarak, kumu dikkatle sıkıştırınız.
• Savurmalı kum sıkıştırıcısı
kullanıldığı taktirde, model yüzeyi ve savrulan kum arasında bir kum sandığı sağlayınız.
• Kumdaki kömür tozu yüzdesini
arttırınız yahut kuma testere talaşı veya hububat nişastası ilave ediniz.
• Yeni kumu çok yüksek oranda
kullanmayınız.
Pürüzlü yüzey (metalin içine sızma ha
tası) [Rouhg surface (Burning-in)] Görünüş
• Yaş kum kullanılarak yapılan
kalıplamada görülen pürüzlü yüzeyler.
Muhtemel sebep
• Metalin kalıp veya maça
yüzeyinden içeri sızması.
Tavsiye edilen giderme yöntemleri
• İyi sıkıştırılmış, daha ince kum
kullanınız.
• Uygun kalıp veya maça boyası
uygulayınız.
• Sıvı metal dökme sıcaklığını
düşürünüz.
Pürüzlü yüzey (Rouhg surface) Görünüş
• Döküm yüzeyinin pürüzlü ve zayıf
görünümlü olması.
Muhtemel sebepler
• Kalıp kumu çok iri tanelidir.
• Kum sıkıştırması zayıf, nem
kontrolü yetersizdir ve kum karışımı içinde yabancı maddeler (empüriteler) vardır.
• Kalıp ve maça çiftleri dengesiz ve
• Sıvı metal dökme sıcaklığı çok
yüksektir.
Tavsiye edilen giderme çareleri
• Kum hazırlama ve kalıplama için
uygulanan yöntemleri düzeltiniz.
• Sıvı metal dökme sıcaklığını
yükseltiniz.
Dışarı sızma[Run-out(bleeding)]
Görünüş
• Dökme işlemi sırasında veya
hemen sonrasında kalıptan dışarı akan erimiş metal nedeniyle meydana gelen eksik döküm.
• “Sızma” , genellikle döküm
parçasının kalıptan çok erken sıyrılması veya yolluk ve çıkıcıların metal tamamen katılaşmadan önce kalıptan çıkarılması sonucu ortaya çıkan kısmi bir metal sızma hatasını belirtmek için uygulanan bir
terimdir.
Muhtemel sebepler
• Derece yetersiz ağırlıktadır veya
tam sabitlenmiş bir biçimde kelepçelenmiştir.
• Derecenin altındaki yatak kumu
yetersizdir.
• Merkezleme pim ve burçları hatalı
olup, üst ve alt derecelerin birbirine doğru olarak oturtulabilmesini imkansız kılmaktadır.
• Derece, döküm parçasının ebadına
kıyasla çok küçüktür.
• Kalıp kumu çok zayıftır ve uygun
biçimde sıkıştırılmamıştır.
• Maçanın maça başlarına
yerleştirilmesi iyi değildir vs. Tavsiye edilen giderme çaresi
• Yukarda belirtilen muhtemel
sebeplerden açıkça anlaşılmaktadır.
Cüruf ve kum düşmeleri(çelik döküm) [Slag and sand inclusions(steel casting)]
Görünüş
• Döküm parça içine gömülü, metal
olmayan malzeme parçacıkları.
• Eğer döküm yüzeyine yakın
konumda ise, bu parçacıklar yüzey temizleme işlemi sırasında çıkarılabilir. Yukarıdaki şekil, söz konusu girişleri ihtiva eden bir döküm parçasını göstermektedir.
Muhtemel sebepler
• Kalıplar kirlidir.
• Kalıpların kapatılması hatadır ve bu
arada “kalıp birleşme yüzeyinde birleşme hatası” na ve kum dökülmelerine neden olmaktadır.
• Kalıp veya maça yüzeyi üzerinden
akan metal nedeniyle kum aşınması vardır.
• Kullanılan kum çok uçucudur.
• Çelikle birlikte dökülmüş olan
cüruf miktarı çok fazladır.
Tavsiye edilen giderme çareleri
• Kalıpları temizleyiniz, besleyici ve
yolluklar için refrakter manşonlar kullanınız.
• Kalıp kumu karışımının
mukavemetini arttırınız.
• Kalıp ve maçanın herhangi bir
parçası üzerinden aşırı miktarda metal akışı olmasını önlemek amacıyla, yolluk ve besleme sistemine gereken özeni gösteriniz.
• Kalıbın içine cüruf girmesini
önleyecek önlemleri alınız.
Görünüş
• Düzgün şekilli olmayan ve kum
ihtiva eden boşluklar.
Muhtemel sebepler
Bazı durumlarda kum boşlukları; bir kum flambajı (kör kabuk), yüzey dartı veya kalıp birleşme yüzeyinde birleşme hatasının sonucu olarak meydana gelmekle
beraber; şu nedenlerden de kaynaklanabilir:
• Yolluk ağzında keskin köşeler ve
zayıf kum alanları bulunması.
• Yetersiz bağlayıcılı veya çok hafif
sıkıştırılmış kum kullanılmasından ileri gelen zayıf kalıp ve maça.
• İyi yapılmamış yolluk havşası. • Dikkatsiz işçilik. Kapama
işleminden önce kalıbın uygun biçimde üflenmemiş olması vs.
• Modellerdeki konikliğin
yetersizliği, yüzey pürüzlülüğü ve bu nedenle, modelin kalıptan
çıkarılması esnasında kalıp yüzeyinin zayıflaması ve kırılması.
• Ergimiş metalin kalıp veya maça
üzerindeki direkt çarpma etkisi.
• Aşırı derecede fırınlanmış
(kurutulmuş) veya yanık yağlı kum maçalar.
Tavsiye edilen giderme çareleri
• Bu döküm hatasının ortadan
kaldırılması için yapılması gereken işlemler, yukarıda belirtilen muhtemel sebeplerden açıkça anlaşılmaktadır.
Dart (Scab)
Görünüş
• Bazen içine gömülmüş durumda
kum ihtiva eden bir döküm parçası yüzeyinde oluşmuş, düzgün şekilli olmayan ve pürüzlü çıkıntı.
• Bu döküm hatası, yaygın olarak
kullanılan demirli ve demir dışı malzemelerden yapılmış döküm tiplerinin hepsinde meydana gelebilir.
Muhtemel sebep
• Kalıbın bir parçasının sıvı metal
akışı etkisiyle yerinden çıkması. Bu tür bir olaydan önce, bir genleşme kabuğu meydana gelmiş veya kalıptan açığa çıkan gazlar nedeniyle sıvı metal zarar görmüş olabilir.
Tavsiye edilen giderme çareleri
• Sıvı metal akışının uzun süreli
çarpma etkisi yapmasını önleyecek veya kalıp kumunun iyi korunmasını sağlayacak şekilde döküm yolu (yolluk) sistemini tadil ediniz.
• Aşırı perdahlamadan, sulu fırça
veya tampon kullanmaktan kaçınız.
• Kumun kurutulduktan sonraki
mukavemetini ve gaz geçirgenliğini arttırınız.
• Kuru kum veya balcık kalıp kumu
kullanılarak yapılan kalıplamada, kuruma işleminin tam olarak yapılmasını sağlayınız. (Eğer kalıp sadece yüzey kurutmalı ise kurutulan yüzey kalınlığını arttırınız.)
• Elyaflı bir malzeme ilave ediniz.
Kurutulmuş kalıplarda; odun unu veya turba elyafı gibi kısa elyaflı malzeme yerine “hurda malzemeler”, şerbetçi otu, şodi
yünü, at veya inek kılı, saman ve saman çöpü, kenevir ipliği gibi uzun elyaflı malzemeler tercih edilmelidir. Balçık sıyırma işleminde, sert elyaflara kıyasla tabaka halinde ayrılabilir yumuşak elyaflar daha başarılı sonuç verir.
Dart (genleşme kabuğu veya flambaj) [Scab (expansion scab or buckles)]
Görünüş
• Döküm parçası yüzeyinde görülen
düzgün şekilli olmayan ve pürüzlü çıkıntılar.
• Bazen yüzey kabuğu, arada hemen
hemen devamlı bir kum tabakası olacak şekilde döküm parçasından ayrılmış durumda olup, büyük bir zorluk olmaksızın yerinden çıkarılabilir ve kabuğun yerinde pürüzsüz bir çöküntü kalır. Fakat bazı hallerde yüzey ile arasında kum tabakası olmasına rağmen, bu çıkıntı esas itibariyle döküm parçasının bir uzantısı şeklinde de
olabilir.
• Birinci durumda söz konusu döküm
hatası, bir “genleşme kabuğu, flambajlı veya içi delik kabuk” olarak bilinir. İkinci durumda ise aşınmaya uğramış veya dolu ve katı bir kabuk biçimindedir.
Muhtemel sebep
• Kurutulmuş ve ısıtılmış kalıp
yüzeyi üzerinde meydana getirdiği ince bir tabakanın genleşmesi ve sonra da flambaj yapması.
Tavsiye edilen giderme çareleri
• Sıvı metal dökme hızını arttırınız.
• Kömür tozu ve zift miktarını
arttırınız.(kır demir döküm için yapılan kalıplama durumunda geçerlidir.)
• Elyaflı bir malzeme ilave ediniz. • Perdahlamadan kaçınınız.
• Modelin çok yakınında kum
sıkıştırması işlemi yapmayınız. Not: bu döküm hatası genellikle kalıp
sertliğini azaltmak suretiyle önlenebilir; fakat kır demir döküm parçalarında, bu tür bir uygulama iç porositeye yol açabilir.
Dart (çelik döküm)[Scap(steel casting)] Görünüş
• Genellikle inklüzyon yapmış bir
kum kütlesini tamamen içine alan ve mutlak surette döküm parçalarının üst yüzeylerinde
meydana gelen ince ve pürüzlü bir metal tabakası olup, bazen “kum flambajı” adını alır.
Muhtemel sebep
• Kalıp içinde yükselen erimiş
metalden yayılan radyasyon ısısına maruz kaldığında meydana gelen yüksek ısıl genleşme ile birlikte, kum karışımının karakteristik deformasyon özelliğinde düşme olması.
Tavsiye edilen giderme çareleri
• Uygun katkı maddeleri ilave
edilerek, kumun karakteristik deformasyon özelliğini arttırınız.
• Kumun bileşiminde daha yüksek
oranda kil olması ve kum sıkıştırma işleminin daha yumuşak
biçimde yapılması, yüzey kabukları oluşmasının önlenmesinde yardımcı olur.
• Kalıbı mümkün olan en kısa
zamanda doldurunuz.
Çekme boşlukları (izole edilmiş) [shrinkage cavities(isolated)]
Görünüş
• Bir döküm parçasının
katılaşmasının son aşamaları esnasında oluşan ve geriye kalan sıvı metal havuzun katı hale geçmesi sırasında büzülmesi nedeniyle meydana gelen bir boşluk.
Muhtemel sebepler
• Bu döküm hatasının ana nedeni
dökümlerin kalın kısımlarına besleyici ve diğer beslemeyi
kolaylaştıracak uygulamalarda yapılan yanlış işlemlerdir.
• Bu durumda döküm dizaynının
uygun olmayışı nedeniyle kalıpta basit bir besleme tekniği uygulanamaz.
• Besleyicilerin dökümden önce
katılaşması da bu hataya yol açan diğer bir sebeptir.
Tavsiye edilen giderme çareleri
• Uygulama bakımından uygun
olduğu taktirde, döküm kesitlerine daha homojen ve dengeli bir yapı kazandırabilmek için döküm parçası dizaynında değişiklik
yapınız.(örneğin göbek çıkıntıları gibi) direkt olarak irtibatlandırılamadığı durumlarda, kör besleyici kullanmayı veya soğuma hızını arttırmak için dış soğutucu uygulamasını dikkate alınız.
• Sıvı metal dökme işleminin
tamamlanmasından hemen sonra, sıvılara izolasyon bileşiği veya
tercihen egzotermik bileşik uygulayınız. Bu besleyicinin vaktinden önce katılaşmasını ortadan kaldırır ve böylece atmosfer basıncının besleyici üzerine çok daha uzun bir süre etki edebilmesini sağlar. Kalıbın besleyici boşluğu içine kalıplanmış izolasyon veya egzotermik manşonlar, besleyicilerin katılaşmasını daha da uzun bir süre geciktirmek suretiyle beslemeye yardımcı olur.
Çekme çatlağı (sıcak yırtılma)[shrinkage crack (hot tear)]
Görünüş
• Yukarıdaki terim döküm parçası bir
kum kalıp içinde soğumakta iken meydana gelen yerel çatlamayı tarif etmek için kullanılır.
• Çatlaklar katılaşma sürecinin son
aşamaları sırasında gelişir ve bir (çekme) hatası biçimindedir.
• Çatlak cidarı genellikle döküm
parçasının, derinliklerine nüfuz eder ve rengi atmış (oksitlenmiş) bir görüntü arz eder. Bu çatlaklar
en çok kesişim noktalarında meydana gelir.
Muhtemel sebepler
• Döküm parçasının dizaynının iyi
olmaması.
• Çok sert maçalar ve kalıplar.
• Döküm parçasının katılaşma süreci
bitişinden itibaren çok kısa bir süre içinde kalıptan çıkarılması ve bunun da ince kesitlerin normalden
çok daha çabuk çekme yapmasına neden olması.
• Bazı belli alaşımlar içinde eser
miktarda mevcut olan impüritelerin (yabancı maddelerin), katılaşma sıcaklığında veya bu sıcaklığın hemen altında taneler arası zayıflığa neden olaması.
Tavsiye edilen giderme çareleri
• Yukarıdaki sebeplerden açıkça
anlaşılmaktadır.
• Metalin istenen özelliklere uygun
olmasını sağlayınız.
Dahili çekme boşluğu (kır demir döküm) [Shrinkage porosity (internal-grey iron)]
Görünüş
• Genellikle yüzey işleme ve
kesitlendirme esnasında ortaya çıkan ve bazen mikroskobik, bazen de düzgün şekilli olmayan boşluklar biçiminde görünen
gözenekli alanlar.
• Bu gözenekler homojen kesitler
halinde yayılmış veya sıcak noktalar biçiminde yoğunlaşmış olabilir.
Muhtemel sebepler
• Döküm parçasında şişkinliğe
(şişmeye) sebep olan homojen yapıda olmayan, yumuşak kalıplar.
• Döküm parçasında grafitleştirici
maddelerle yapılan aşılama.
• Ergimiş metal dökme sıcaklığının
çok yüksek olması.
Tavsiye edilen giderme çareleri
• Kalıp kumunu daha eşit dağılımlı
(homojen) olarak sıkıştırınız.
• Potada aşılamayı azaltınız veya
tamamen önleyiniz.
• Erimiş metal dökme sıcaklığını
düşürünüz.
Çekme boşluğu (beyaz ve temper dökme demir) [Shrinkage porosity (white and malleable iron)]
Görünüş
• Çatlak yüzeyinde, genellikle
kolayca görülebilir durumdaki gözenekli alanlar.
• Hemen daima bir “köknar ağacı”
yapısı ile karakterize edilebilen ve genellikle koyu renkli bir görünüş.
• Bazen döküm parça yüzeyine kadar
uzanan veya boru yahut çatlaklarla irtibatlı bir durum.
• Genellikle kesit değişimlerinde
meydana gelir.
Tavsiye edilen giderme çareleri
• Besleme yapılmadan devre dışı
kalmış ağır kesitlerden kaçınmak için, döküm dizaynında gerekli değişiklikleri yapınız. Gerekirse, yönsel katılaşmayı sağlayabilmek için soğutucu kullanınız.
• Üst besleyicilerin yüksekliğini ve
hacmini arttırınız, yollukları kısaltıp genişletiniz ve yolluk ağızlarının daha geniş olmasını sağlayınız.
Çekme boşluğu (çelik döküm) [Shrinkage porosity (steel casting)]
