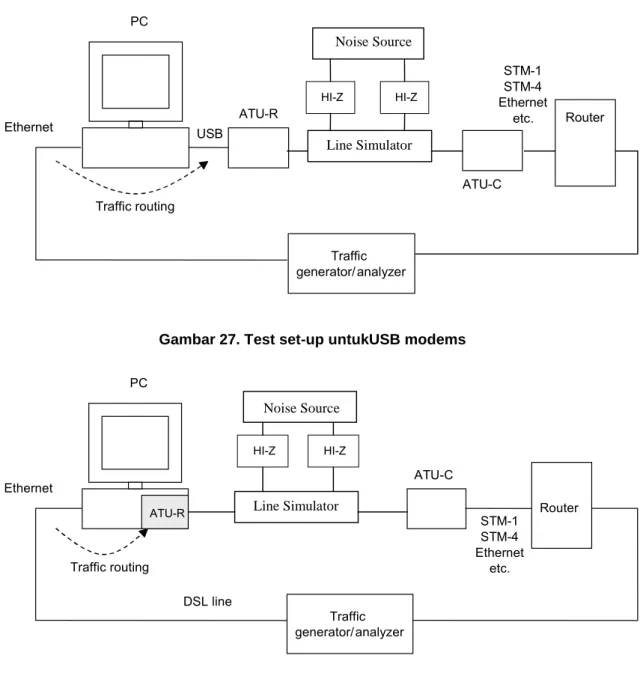

Gambar 27. Test set-up untukUSB modems ...22
Gambar 28. Test set-up for PCI (internal) modems...22
Gambar 29. Test Setup untuk PPPoE Testing dengan Ethernet Modem...23
Gambar 30. Test Setup untuk PPPoE Testing dengan USB Modem...23
Gambar 31. Test Setup untuk PPPoE Testing dengan PCI Modem ...24
Gambar 32. Test Setup untuk Throughput Test untuk ADSL Eksternal Modem dengan Ethernet Interface ...25
Gambar 33. Konfigurasi Usability Test ...25
Gambar 34. Fungsi Tombol CoLT-450 ...27
Gambar 35. Alat Ukur CableSHARK...29
Gambar 36. Objek Pengukuran ...29
Gambar 37. Pengukuran Full-Testing ...31
Gambar 38. Konsep IDN...33
Gambar 39. Konsep ISDN ...33
Gambar 40. Aplikasi Layanan ISDN ...37
Gambar 41. Konfigurasi Sistem ISDN secara Umum...41
Gambar 42. Contoh Terminal Adapter ...43
Gambar 43. Telepon ISDN...44
Gambar 44. Contoh-contoh Terminal Video dan Audio Conference ...45
Gambar 45. Digital Blok Pair Gain System secara Umum ...47
Gambar 53. Proses Modulasi - Demodulasi ...54
Gambar 54. Proses Perubahan Sinyal Digital dan Analog ...54
Gambar 55. Prinsip Kerja Modulasi Sinyal ...54
Gambar 56. Prinsip Kerja Demodulasi Sinyal ...55
Gambar 57. Konsep Transmisi Pararel ...56
Gambar 58. Konsep Transmisi Serial ...56
Gambar 59. Transmisi Asinkron...56
Gambar 60. Transmisi Sinkron...57
Gambar 61. Model Interkoneksi Stand Alone (Back-to-back)...59
Gambar 62. Model Interkoneksi DSLAM ...60
Gambar 63. DSLAM Kapasitas Besar (sekitar 1.000 port) ...60
Gambar 64. DSLAM Kapasitas Sedang (sekitar 100 port) ...60
Gambar 65. DSLAM Kapasitas Kecil (sekitar 16 port)...61
Gambar 66. Konfigurasi DSL untuk Aplikasi Internet ...64
Gambar 67. Konfigurasi Umum Modem HDSL ...65
Gambar 68. Modem HDSL sebagai Jaringan Transmisi antar Sentral Telepon (Junction)...65
Gambar 69. Modem HDSL sebagai Jaringan Transmisi Radio (Approach Link) ..66
Gambar 70. Modem HDSL sebagai Jaringan Transmisi LAN ke LAN ...66
Gambar 71. Modem HDSL sebagai Jaringan Akses ISDN PRA ke Pelanggan ...66
Gambar 72. Kombinasi HDSL dan Multiplexer sebagai Pengganda Layanan...66
Gambar 73. Konfigurasi HDSL ...67
Gambar 74. Topologi ADSL ...70
Gambar 75. Konfigurasi ADSL ...70
Gambar 76. DMT (Discrete Multi Tone) ...72
Gambar 77. Konfigurasi G.Lite (Spliterless DSL)...73
Gambar 78. Konfigurasi VDSL (1) ...75
Gambar 79. Konfigurasi VDSL (2) ...76
Gambar 80. Konfigurasi Implementasi ...76
Gambar 81. Pelanggan Potensial xDSL ...77
Gambar 82. Konfigurasi Menggunakan Jarlokat secara Menyeluruh (end-to-end) ...77
Gambar 83. Konfigurasi Hybrid Jarlokat dan Jarlokaf...77
Gambar 84. Diagram Blok Transmitter CAP ...78
Gambar 85. Diagram Blok Receiver CAP...78
Gambar 86. Diagram Blok Adaptive Filter ...79
Gambar 87. Sistem Pengiriman Sinyal Multicarrier ...79
Daftar Tabel
Tabel 1. Kemampuan Pengukuran Komponen Alat Ukur xDSL ...14
Tabel 2. Kemampuan Pengukuran Parameter Elektris Alat Ukur xDSL ...15
Tabel 3. Keterangan Gambar PPPoE End-to-End Connectivity Test ...24
Tabel 4. Keterangan Gambar End-to-End Connectivity Test...24
Tabel 5. Keterangan Gambar Usability Test ...25
Tabel 6. Fitur dan Fungsi Dynatel 965 DSP ...32
Tabel 7. Tipe Kanal ISDN ...35
Tabel 8. Tipe Akses ISDN...36
Tabel 9. Teknik Transmisi Asinkron dan Sinkron ...57
Tabel 10. Sistem Transformasi Keluarga xDSL...62
Tabel 11. Tipikal Bandwidth Layanan ...63
Tabel 12. Hubungan Kecepatan-Jarak Operasional ADSL ...68
Tabel 13. Kecepatan Data dan Jarak Operasional VDSL ...74
Grafik 3. Spektrum Frekuensi DMT ...80
Grafik 4. Redaman Sinyal Multicarrier ...81
Grafik 5. Subchannelization Ideal ...82
Grafik 6. Sistem Multicarrier pada Kabel Tembaga yang Panjang...83
Grafik 7. Subchannelization dengan Transformasi Fourier...84
Grafik 8. Subkanal DWMT ...84
Grafik 9. DMT dan DWMT pada Noise Narrowband (Rasio Sinyal terhadap Interferensi untuk Kabel Tembaga dengan Panjang 2000 feet dalam Kehadiran Interferensi Radio Amatir) ...85
Grafik 10. Level Daya Subchannelization DMT ...86
Grafik 11. Level Daya Subchannelization DWMT ...86
PL- 1 Basic Knowledge
x DIGITAL SUBSCRIBER LINE (xDSL)
I. DASAR INFRASTRUKTUR JARLOKAT
1. Jaringan Akses
Dari konsep FTP (Fundamental Telecommunication Plan) 2000 Jaringan Akses didefinisikan sebagai seluruh jaringan transmisi yang menghubungkan service
node dan user node. Antara service node dan jaringan akses menggunakan
interface layanan (SNI) dan antara jaringan akses dan user node menggunakan interface pengguna (UNI).
Gambar 1. Model Referensi Jaringan Akses
Jaringan lokal akses adalah media transmisi yang disediakan untuk hubungan dari penyedia layanan, yang dalam bahasan kali ini seperti sentral ISDN (sentral lokal) menuju ke pelanggan. Sementara media transmisi penghubung antar sentral biasa dikenal dengan istilah jaringan trunk atau jaringan backbone. Berdasarkan jenis media transmisi, PT TELKOM membagi jaringan lokal akses ke dalam tiga kelompok besar, yaitu:
a. Jaringan Lokal Akses Tembaga (JARLOKAT) b. Jaringan Lokal Akses Fiber Optik (JARLOKAF) c. Jaringan Lokal Akses Radio (JARLOKAR)
Dengan melihat perkembangan teknologi jaringan akses, terdapat teknologi akses yang menggunakan media transmisi campuran atau dikenal dengan istilah hybrid seperti kombinasi jaringan akses fiber dengan jaringan koaksial dan jaringan fiber dengan jaringan kabel tembaga.
Teknologi yang berkembang di jaringan akses saat ini antara lain: a. Teknologi berbasis Jarlokat : ISDN, xDSL.
b. Teknologi berbasis Jarlokaf : PON, AON, DLC. TMN SN AN SNI Q3-T UNI Q3-T Keterangan: AN : Access Network SN : Service Node UN : User Node
TMN : Telecommunication Management Network SNI : Service Node Interface
UNI : User Network Interface
Q3-T : Q3 Telkom / Network Management Interface
atau disebut dengan istilah DCL (Daerah Catuan Langsung).
Gambar 2. Model Infrastruktur Jarlokat Primer-sekunder
Gambar 3. Model Infrastruktur DCL Manhole Chamber MDF/ DDF Gedung Closure Indoor cable Duct MDF STO. Exch. Terminal Block Terminal Block Terminal Block Kabel Primer STO Exch. MDF RK DP Indoor cable Drop wire Cable
chamber Duct Duct closure Manhole Kabel udara Closure Kabel Primer Kabel Sekunder
a. MDF (Main Distribution Frame)
Berupa susunan rak/frame yang digunakan sebagai titik awal interkoneksi jaringan kabel antara sentral dengan jaringan kabel di luar (outside plant). Susunan rak MDF terdiri atas sisi horizontal dan vertikal. Sisi horizontal sebagai interkoneksi kabel dari sentral, sementara sisi vertikal sebagai interkoneksi menuju ke jaringan luar. Tujuan pemisahan interkoneksi ini adalah untuk kemudahan bila terjadi suatu gangguan atau kerusakan, disamping beberapa keperluan lain misalnya untuk kemudahan proses change over (pemindahan sentral layanan).
b. Cable vault/chamber
Berupa suatu ruangan di bawah MDF yang digunakan sebagai tempat meletakkan kabel-kabel besar yang akan menuju ke luar. Kabel besar tersebut diatur pada rak-rak kabel agar urutan teratur dan proses pemeliharaannya menjadi tidak sulit.
c. Duct/conduit
Merupakan rute pipa yang ditanam dalam tanah sebagai tempat jalur kabel. Pipa duct juga melindungi kabel dari gangguan lingkungan dalam tanah.
d. Manhole
Manhole mempunyai bentuk semacam bak di dalam tanah sebagai
tempat untuk proses penyambungan jaringan kabel dan sebagai titik pengukuran jaringan kabel bila terjadi gangguan atau kerusakan.
e. Handhole
Pada prinsipnya fungsi handhole sama dengan manhole. Hal yang membedakan adalah ukuran dari handhole lebih kecil jika dibandingkan dengan manhole. Proses penyambungan, pemeliharaan atau pengukuran jaringan pada handhole dilakukan di luar.
f. CCP (Cross Connection Point) atau RK (Rumah Kabel)
Merupakan kabinet interkoneksi jaringan kabel primer dengan jaringan kabel sekunder.
g. DP (Distribution Point)
Merupakan kotak interkoneksi antara jaringan kabel sekunder dengan kabel drop yang menuju ke rumah-rumah atau gedung. DP dapat terletak di tiang, di dinding suatu bangunan atau gedung.
h. Demarcation point atau KTB (Kotak Terminal Batas)
Merupakan titik terminasi yang digunakan untuk interkoneksi kabel drop dengan sistem perkabelan di dalam rumah atau dalam gedung.
3. Konfigurasi Jaringan Hybrid Jarlokat
Beberapa teknologi akses mengadopsi model infrastruktur hybrid (kombinasi) khususnya dengan jaringan fiber optik. Teknologi hybrid antara jarlokat dengan jarlokaf antara lain:
a. HFC (Hybrid Fiber Coaxial)
Teknologi berbasis TV-cable dengan menggunakan infrastruktur jaringan FO mulai sisi Headend sampai perangkat Fiber Node atau Distribution
Teknologi OAN (Optical Access Network) yang dikombinasikan dengan jaringan kabel tembaga dari sisi remote untuk distribusi ke jaringan pelanggan.
c. MSOAN (Multi Service Optical Access Network) Dapat dikatakan sebagai Next Generation DLC. d. Remote DSLAM
Aplikasi teknologi xDSL dimana perangkat DLSAM berada pada cabinet
outdoor atau cabinet indoor gedung. Perangkat remote DSLAM ada yang
termasuk dalam kategori perangkat MSOAN.
II. PARAMETER ELEKTRIS JARLOKAT
4. Karakteristik dan Performansi Elektrikal JarlokatSalah satu faktor penting yang menjadi perhatian untuk memperoleh kualitas pengiriman dan penerimaan sinyal transmisi yang baik pada jaringan telekomunikasi adalah dengan menjaga nilai karakteristik elektris jaringan kabel sesuai dengan persyaratan yang telah ditetapkan. Nilai ini akan mencerminkan baik atau buruknya kondisi dari jaringan kabel tersebut.
Apa saja parameter dari karakteristik elektris yang dibutuhkan tergantung dari sistem transmisi apa yang digunakan, analog atau digital dan berapa kecepatan bit yang diperlukan, serta dengan melihat teknologi apa yang akan dilalukan pada jaringan kabel tersebut.
5. Parameter Elektris
Parameter elektris Jarlokat meliputi: a. Kontinuitas
b. Tahanan Isolasi c. Redaman Saluran d. Tahanan Loop e. Impedansi
f. Crosstalk (FEXT dan NEXT) g. Tahanan Screen h. Grounding i. S/N j. BER k. Longitudinal Balance l. Wideband Noise m. Impulse Noise 5.1. Kontinuitas
Pengukuran kelurusan urat-urat kabel (urat a dan b) pada suatu pair kabel. Memastikan bahwa secara elektris urat-urat kabel dari ujung ke ujung lainnya tersambung baik, tidak terputus baik untuk kabel yang belum diinstalasi, dalam tahapan instalasi maupun sesudah instalasi.
Pengukuran kontinuitas dilakukan dapat dilakukan dengan perangkat pair
checker atau multimeter dengan metode open dan short antar urat a dan b.
Ada dua metode pengukuran, yaitu:
a. Menggunakan Multimeter (AVO Meter)
Gambar 4. Pengukuran Menggunakan Multimeter
Apabila kita menggunakan Multimeter, maka kontinuitas kabel ditunjukkan dengan nilai tahanan tertentu atau dengan bunyi tone.
b. Menggunakan Pair Checker
Headphones
Saluran yang di tes Saluran utk komunikasi
TESTER KONTINUITAS
Gambar 5. Model Pengukuran Kontinuitas dengan Pair Checker
Kontinuitas saluran dicek dengan mengirim nada berfrekuensi 550 ± 100 Hz yang dibangkitkan dan dipancarkan oleh alat ukur dan dipasangkan pada ujung kabel yang satu. Nada tersebut dapat didengar dengan
headphone melalui alat penerima pada ujung kabel lainnya.
5.2. Tahanan Isolasi
Pengukuran nilai tahanan isolator kabel (pembungkus konduktor kabel) terhadap kebocoran listrik yang terjadi antara urat yang diukur dengan urat lainnya maupun antara urat yang diukur dengan pentanahan (grounding). Transmisi sinyal informasi yang melalui konduktor kabel secara umum tidak
Dihubung singkat
Digital multimeter
Gambar 6. Skema Kabel Terpotong
Gambar 7. Tahanan Isolasi antar Urat Kabel
Pengukuran tahanan isolasi dilakukan secara end-to-end jaringan. Satuan/unit tahanan isolasi adalah Ohm (Ω).
Megger
Ujung urat disatukan Pelindung elektris ikut
disatukan
Catatan : Kabel dalam haspel R isolasi = 10000 M ohm Kabel sudah diinstalasi minimum = 5000 M ohm Km
Gambar 8. Model Pengukuran Tahanan Isolasi dengan Insulation Tester 5.3. Redaman Saluran
Impedansi karakteristik merupakan suatu nilai redaman yang pasti ada pada semua media transmisi, termasuk kabel tembaga. Sementara pada frekuensi kerja sistem, kabel tembaga menghasilkan redaman saluran yang besarnya berbeda-beda tergantung frekuensi kerjanya.
Insulation tester Urat kabel a Urat kabel b Ra Rb Ra-b isolator konduktor isolator konduktor
Redaman pada kabel tembaga disebabkan karena konduktivitas konduktor yang tidak sempurna dan juga disebabkan oleh resistansi dielektrik yang berhingga (idealnya tak terhingga). Redaman ini merupakan kerugian daya yang terjadi dalam saluran. Definisi redaman ialah nilai logaritma dari daya sumber dibagi dengan daya yang di dapat dari pengukuran. Pengukuran ini dilakukan untuk mengetahui kerugian daya yang terjadi dalam saluran.
Gambar 9. Prinsip Pengukuran Daya pada Redaman Kabel
Gambar 10. Konfigurasi Pengukuran
Pengukuran kemampuan konduktor kabel jika dilalui sinyal informasi pada frekuensi sinyal tertentu. Dalam kalimat lain mengukur redaman saluran adalah mengukur besarnya redaman/loss sepanjang kabel. Berbeda pada pengukuran kontinuitas atau tahanan isolasi dimana kabel tidak dilewati sinyal informasi, maka pada pengukuran redaman saluran, kabel akan dilewatkan suatu sinyal informasi.
Pengukuran redaman kabel dapat menggunakan perangkat oscilator (generator sinyal) dengan level meter atau menggunakan alat ukur xDSL. Satuan/unit redaman saluran adalah Decibell (dB).
Redaman saluran = 10 log (Po / Pi) atau 20 log (Vo / Vi) dB.
Pengukuran kemampuan konduktor kabel jika dilalui sinyal informasi pada frekuensi sinyal tertentu. Dalam kalimat lain mengukur redaman saluran adalah mengukur besarnya redaman/loss sepanjang kabel. Berbeda pada pengukuran kontinuitas atau tahanan isolasi dimana kabel tidak dilewati sinyal informasi, maka pada pengukuran redaman saluran, kabel akan dilewatkan suatu sinyal informasi.
Pengukuran redaman kabel dapat menggunakan perangkat oscilator (generator sinyal) dengan level meter atau menggunakan alat ukur xDSL. Satuan/unit redaman saluran adalah Decibel (dB).
Kabel Pi : daya
input Vi : tegangan
input Vo : tegangan output
Po : daya output
Level Meter Oscillator
Gambar 11. Prinsip Pengukuran Daya dengan Menggunakan Oscillator dan Level Meter
Contoh: Apabila dikirimkan sinyal sebesar 100 mW, kemudian setelah melalui
saluran tersebut ternyata hanya diterima sebesar 10 mW. Maka pada saluran terjadi redaman sebasar :
a = log 10 = 10 log 0,1 = -10 dB
100
artinya redaman saluran itu 10 dB atau pada oscillator di set pada +20 dBm (10 log 100mW) dan terukur pada level meter +10 dBm, maka loss yang terjadi adalah selisih level kirim dengan daya terima adalah 10 dB.
Pada beberapa alat ukur yang ada saat ini, pengukuran redaman dapat langsung menunjukkan hasil nilai ukurnya tanpa harus dilakukan perhitungan secara manual seperti di atas.
5.4. Tahanan Loop
Pengukuran tahanan loop adalah untuk mengetahui nilai resistansi/tahanan murni kabel. Pengukuran tahanan loop adalah murni nilai resistansi konduktor atau urat kabel. Pada pengukuran tahanan loop, kabel tidak dilewati suatu sinyal informasi.
Tahanan loop kadang disebut juga dengan istilah tahanan DC (DC Resistance). Pengukuran tahanan loop dapat menggunakan perangkat multimeter. Satuan/unit tahanan loop adalah Ohm (Ω).
R = 2.ρ . L.1000 / A
Keterangan:
R = tahanan loop (Ω/km)
ρ = konduktivitas kabel tembaga = 0,0175 Ω mm2 /m pada 200 C
L = panjang saluran (m)
Saluran yang diukur
AVO-Meter analog/digital
Urat a dan b dihubung singkat a
a
Gambar 12. Prinsip Pengukuran Tahanan Loop 5.5. Impedansi
Dalam setiap media transmisi yang digunakan sebagai saluran sinyal informasi, baik itu informasi layanan ISDN terdapat sifat-sifat induktif, kapasitif dan redaman yang apabila pada saluran tersebut dilewatkan sinyal dengan frekuensi tertentu atau tegangan bolak-balik dengan besar tegangan tertentu. Karena masing-masing sifat induktif, kapasitif dan redaman mempunyai perilaku yang berbeda-beda dan saling mempengaruhi, maka akan terjadi impedansi saluran.
Suatu jaringan kabel tembaga, mempunyai karakteristik impedansi saluran tertentu, yang biasa disebut dengan impedansi karakteristik. Impedansi karakteristik tergantung pada parameter-parameter induktif, kapasitif, redaman dan juga frekuensi yang dirumuskan dalam persamaan:
Ohm
C
j
R
L
j
R
Z
ω
ω
+
+
=
0 Keterangan:R = tahanan saluran murni atau tahanan jerat (Ohm) C = kapasitansi (Farad)
L = induktansi (Henry)
G = konduktansi = 1/R (Mho)
Parameter impedansi ini penting, terutama setelah saluran atau jaringan kabel berhubungan dengan sistem perangkat. Hal ini karena pada perangkat juga mempunyai nilai impendansi. Impedansi saluran atau jaringan harus bersesuaian dengan nilai impedansi perangkat untuk menghindari terjadinya sinyal informasi terpantul balik atau terbias (refleksi) yang akan mengurangi kualitas sinyal informasi yang dikirim atau terima.
Gambar 13. Pengukuran secara Zoc b. Mengukur Zsc (Short Circuit Impedance)
Gambar 14. Pengukuran secara Zsc c. Mengukur impedansi terhadap frekuensi
• Untuk keperluan lain sering juga diadakan pengukuran impedansi karakteristik dengan berbagai frekuensi. Cara pengukuran maupun alat ukurnya sama dengan yang dipergunakan pada pengukuran diatas, namun frekuensinya diubah-ubah mulai 250 Hz sampai 4.000 Hz dengan kenaikan 250 Hz untuk jenis layanan POTS. Untuk jenis layanan lainnya dapat disesuaikan dengan frekuensi masing-masing. • Hasil ukurnya dibuatkan grafik, sehingga dapat diketahui pengaruh
berbagai frekuensi terhadap impedansi karakteristik.
• Pengukuran impedansi ini sangat perlu dilakukan terutama pada saluran-saluran junction karena biasanya Junction akan dihubungkan dengan perangkat sentral atau transmisi, atau repeater transmisi. Pengukuran impedansi ini sangat perlu dilakukan terutama pada saluran-saluran junction karena biasanya Junction akan dihubungkan dengan perangkat sentral atau transmisi, atau repeater transmisi.
5.6. Crosstalk
Croostalk adalah transfer energi elektromagnetik atau coupling dari satu
saluran transmisi ke saluran transmisi lainnya yang letaknya berdekatan. Parameter ini dimaksudkan untuk mengetahui sampai seberapa jauh nilai ikut dengar suatu saluran bila saluran lain dalam jaringan kabel sedang berkomunikasi. Seperti halnya pada komunikasi telepon, kadang sering terdengar komunikasi dari pembicaraan lain atau suara dari pemancar radio, dan lainnya.
Oscillator / Generator Sinyal
ujung dibiarkan terbuka
Oscillator / generator
ujung dihubung
Ada dua jenis parameter cakap silang, yaitu :
a. NEXT (Near End Cross Talk), cakap silang ujung dekat b. FEXT (Far End Cros Talk), cakap silang ujung jauh
Crosstalk = 10 log (Po / Pi) dB
Keterangan:
Po = Daya yang dikirim saluran 1 Pi = Daya yang diterima saluran 2
Dalam pengukuran crosstalk, yang diukur adalah interferensi antar pasangan kabel (pair kabel) dalam quad yang sama, antar pair kabel dalam quad yang bersebelahan (the adjoining quad), dan antar pair kabel dalam quad yang terpisah oleh satu quad lainnya (the next adjoining quad).
Crosstalk antara dua pair saluran akan berbeda dengan crosstalk dua pair
saluran lainnya yang terdapat dalam suatu kumpulan pair saluran, dengan kata lain crosstalk antara pair nomor 10-11 akan berbeda dengan crosstalk antara
pair nomor 20-21 pada suatu kabel berisi 100 pair. Demikian pula jika total
jumlah pair kabel dalam kabel berbeda. Crosstalk yang terjadi pada kabel berisi 100 pair berbeda dengan crosstalk yang terjadi pada kabel berisi 200 pair atau 1200 pair.
Untuk panjang kabel yang berbeda memberikan crosstalk yang berbeda baik NEXT dan FEXT. Hal ini disebabkan karena semakin panjang kabel maka posisi kabel secara keseluruhan akan berubah, dan perubahan posisi kabel akan mengakibatkan crosstalk yang berbeda, baik untuk pair dalam quad yang sama, quad yang bersebelahan, atau quad yang berseberangan terhadap pair referensi.
Secara umum crosstalk yang akan terjadi akan semakin kecil dengan semakin jauhnya jarak antar pair yang dilalui layanan. Dari hasil pengukuran yang telah dilakukan, faktor interferensi atau gangguan dari luar, seperti dari motor listrik perangkat pengukuran dapat diabaikan karena pengaruhnya yang kecil (orde di bawah –100 dBm).
5.6.1. FEXT (Far End Crosstalk)
Istilah lainnya cakap silang jauh.
Gambar 15. Prinsip Terjadinya FEXT
sumber sinyal Bundel kabel Pair 1 Pair 2 FEXT Saluran terganggu
Gambar 16. Prinsip Pengukuran FEXT 5.6.2. NEXT (Near End Crosstalk)
Istilah lainnya cakap silang dekat.
Gambar 17. Prinsip Terjadinya NEXT
Gambar 18. Prinsip Pengukuran NEXT 5.7. Tahanan Screen
Isolator jaringan kabel tembaga dibuat dari bahan alumunium foil, berupa pita alumunium yang dipasang secara tumpang tindih melilit sepanjang kabel, yang berfungsi sebagai pengaman urat-urat kabel dari gangguang tegangan luar (asing). Dalam penerapannya alumunium foil ini harus terhubung dengan baik ke grounding yang ada di setiap titik interkoneksi jaringan kabel, baik di MDF, RK dan DP. Setiap urat kabel harus mempunyai nilai tahanan screen terhadap
grounding, maupun antar urat-urat kabel sesuai dengan standar yang
ditetapkan.
Pengukuran besarnya resistansi screen (alumunium foil) di sepanjang kabel. Satuan/unit dari tahanan screen adalah Ohm (Ω).
R= R(hsl ukur)-1/2 R Loop sumber sinyal Bundel kabel Pair 1 Pair 2 NEXT Saluran terganggu Sinyal G Power 120 ohm 120 ohm Kabel tembaga Power 120 ohm
5.8. Grounding
Semua perangkat aktif harus dihubungkan dengan grounding atau dikenal juga dengan istilah pentanahan, yang tujuannya adalah untuk membuang arus/tegangan petir dan arus/tegangan asing. Satuan/unit dari grounding adalah Ohm (Ω).
Parameter ini sebagai standar parameter sistem telekomunikasi dan juga berlaku untuk jaringan. Parameter ini untuk mengetahui nilai tahanan tanah dari jaringan dan kelengkapannya (misalnya RK, KTB, DP dan lain-lain) yang tujuannya adalah untuk membuang arus/tegangan petir dan arus/tegangan asing.
5.9. S/N
Definisi dari Signal to Noise Ratio, perbandingan antara level sinyal informasi dengan noise yang mengganggunya. Satuan/unit dari S/N adalah dB. Makin besar nilai S/N maka makin baik performansi sistem yang ada.
Perhitungan Signal to Noise Ratio akibat cakap silang self-FEXT adalah sebagai berikut :
S/N = S(f)/NF (f) = 1/(kxdxf2 )
Keterangan:
k = 8x10-20 , secara empiris diperoleh dari pengukuran FEXT d = panjang loop (m)
f = frekuensi (Hz)
III. TIPE ALAT UKUR JARLOKAT
6. Jenis Alat Ukur xDSLBerbagai vendor alat ukur perlatan telekomunikasi mengeluarkan jenis alat ukur untuk xDSL. Semua alat ukur tersebut pada dasarnya berfungsi yang sama untuk mengukur komponen-komponen dan parameter-parameter elektris dari saluran xDSL seperti yang telah disebutkan sebelumnya. Namun yang membedakan masing-masing dari alat ukur tersebut hanyalah operasional peralatan dan kelengkapan parameter-parameter pengukuran yang dapat dilakukan. Hal ini juga yang menyebabkan perbedaan harga pada peralatan tersebut.
Jenis peralatan ukur xDSL berdasarkan vendor yang mengeluarkannya antara lain sebagai berikut:
a. Consultronics (www.consultronics.com) • CoLT 250/450 ADSL Test Set
• CoBRA-CQ xDSL Cable Qualizer
• Dynatel 965DSP / SA / ADSL • Dynatel 949 ADSL Tester
d. Sunrise Telecom (www.sunrisetelecom.com) SunSet xDSL e. Amrel (www.amrel.com) • xDSL 200/300 • AutoDSL 6000T 6. Riserbond (www.riserbond.com) DSL 6000 7. Fluke Networks Copper Pro DSL
Perbandingan dari masing-masing jenis alat ukur tersebut dapat ditentukan dari kelengkapan kemampuan pengukuran komponen dan parameter elektris xDSL. Berikut perbandingan berdasarkan jenis alat ukur:
Tabel 2. Kemampuan Pengukuran Parameter Elektris Alat Ukur xDSL
7. SLK-22 Acterna
SLK-22 merupakan suatu paket yang berisi dua buah alat ukur tipe SLT-22 keluaran Acterna. Hal itu menyebabkan SLK-22 dapat melakukan komplit pengukuran secara end-to-end di samping pengukuran secara single-end sebagaimana yang bisa dilakukan oleh SLT-22. Pengukuran secara single-end dapat sebaik pengukuran secara end-to-end, hanya saja ada beberapa parameter pengukuran yang tidak dapat dilakukan seperti signal-to-noise ratio dan lain sebagainya.
Pengetesan saluran menggunakan SLT-22 dengan metoda single-end: a. Fitur untuk pengetesan single-pair.
• Derau impulse • Derau pita lebar • Return loss
• Impedansi
• Analisis spektrum interferensi
• Indikator TDR mendeteksi lokasi dari perbedaan impedansi • Tes line balance dengan opsional SDZ-30 bridge
• Tahanan loop DC
b. Fitur tambahan untuk pengetesan two pair. • NEXT near-end crosstalk
Gambar 19. Pengetesan Single-end dengan Single-pair
Gambar 20. Pengetesan Single-end dengan Two Pair
Pengetesan saluran menggunakan dua buah SLT-22 dengan metoda
end-to-end untuk mengkualifikasikan saluran untuk layanan dedicated seperti ISDN,
HDSL atau ADSL. Pengetesan saluran dengan metoda end-to-end dapat dilakukan untuk mendapatkan semua hasil yang diperlukan seperti pada metoda single-end dengan fitur tambahan lainnya:
a. FEXT far-end crosstalk. b. Redaman.
c. Signal-to-noise ratio. d. DMT bit rate prediction. e. 256-tone loss redaman. f. Fungsi deteksi pair.
Gambar 21. Pengetesan End-to-end untuk FEXT
Gambar 22. Pengetesan End-to-end untuk Fitur Tambahan Lainnya Fungsi-fungsi yang dapat dilakukan oleh SLT-22 adalah:
a. ADSL Bit Rates.
b. Noise Spectrum (analisis penginterferensi). c. Impuls dan Derau Pita Lebar.
d. SNR. e. Crosstalk.
f. Line Insertion Loss.
g. TDR dan Penentuan Lokasi Kesalahan Crosstalk. h. Tahanan Loop dan Return Loss.
SLT-22 Subscriber Line Tester dapat secara mudah dan efisien menentukan unjuk kerja dari saluran kabel tembaga untuk xDSL dan layanan lainnya. Adapun aplikasi-aplikasinya secara lengkap sebagai berikut:
a. Kualifikasi saluran untuk layanan-layanan xDSL, ISDN dan POTS yang di atas 2 MHz.
b. Troubleshooting dan penentuan lokasi kerusakan pada jaringan akses tembaga.
c. Pengukuran parameter-parameter transmisi dari balanced lines. d. Penganalisaan masalah-masalah penginterferensi.
e. Remote controlled testing (RS232).
Hasil test secara otomatis akan dibandingkan dengan batasannya untuk mengindikasikan dengan segera apakah layanan yang diinginkan mempunyai kemungkinan untuk diaplikasikan. Fungsi auto test juga membolehkan user untuk menjalankan pengesetan peralatan dengan hanya menekan single key.
Gambar 23. Fungsi Key pada SLK-22
Alat ukur ini didesain untuk meminimalisasi waktu pengetesan dan memberikan fitur set terbaik untuk kualifikasi dan troubleshooting dari jaringan akses tembaga. Berikut adalah cara pengukuran parameter-parameter elektris saluran xDSL dengan menggunakan metoda end-to-end:
Gambar 24. Konfigurasi Pengukuran Parameter Elektris Saluran dengan Metoda End-to-end
Alat ukur SLK-22 dilengkapi juga dengan software yang mempunyai kemampuan menampilkan secara grafis hasil pengukuran, memudahkan pendokumentasian dan kontrol remote secara opsional. Software yang terdiri dari satu disket ini juga berfungsi sebagai:
a. Menampung sekaligus menganalisis hasil-hasil pengukuran secara lebih sistematis/teratur di dalam sebuah PC.
b. Mendefinisikan/mengatur parameter dan nilai-nilai standar pengukuran yang akan diinputkan ke dalam alat ukur SLT-22.
c. Membuat laporan yang terformat tentang hasil-hasil pengukuran.
Standar pengukuran pada peralatan SLT-22 dapat diedit agar dapat disesuaikan dengan standar yang diinginkan. Proses tersebut disebut dengan proses mengedit dan mendownload template dari PC ke SLT-22. Template di sini maksudnya mode-mode pengukuran. Software ini mempunyai 13 template yang dapat didownload ke alat ukur SLT-22 maksimum 10 template. Tiga belas
template tersebut adalah: POTS, ISDN-U, Primary Rate (pengukuran untuk
kapasitas 2 Mbit/s), HDSL-1 Pair, HDSL-2 Pair, ADSL-2Mbit/s, ADSL-4Mbit/s, ADSL-6Mbit/s, Bit Rate-Central Office (CO) (pengukuran kapasitas bit rate maksimum suatu pair kabel tembaga, dengan master berada ditempatkan di sisi sentral), Bit Rate-Remote (pengukuran bit rate maksimum suatu pair kabel tembaga, dengan master berada di sisi remote/pelanggan), Interferensi, 256 Tone Loss (pengukuran atenuasi dengan 256 Tone), Balance (pengukuran
Longitudinal Balance dengan bantuan bridge WG SDZ-30).
8. M-6000 Riser Bond
M-6000 adalah suatu alat ukur pengetesan telepon yang multi fungsi. Alat tersebut mengkombinasikan peralatan diagnosa dan pengecekan lokasi kesalahan (fault locator) ke dalam satu peralatan yang terdapat multimeter, fungsi lengkap Time Domain Reflectometer (TDR), Resistance Fault Locator (RFL), Open/Cap Meter dan pengetesan Insulation Resistance (IR). M-6000 juga mengetes POTS dan transmisi pita lebar dan mengukur Pair Balance serta
noise. Dengan penjelasan lanjut tentang diagnosa dan fault locator yang dapat
dilakukan M-6000 sebagai berikut:
a. Multimeter tegangan DC, tegangan AC, Foreign Battery dan Tahanan. b. Tahanan isolasi.
c. Kualitas saluran seperti: • Arus loop
• Noise metallic
• Pengaruh daya • Longitudinal balance.
d. RFL dengan tiga mode pengetesan yaitu: • Tiga kabel • Empat kabel • Kupfmuller e. TDR melewati: • Loaded cable • Non-loaded cable
Penggunaan multimeter, IR, pengetesan transmisi dan pengukuran Pair
Balance serta noise untuk menentukan tipe dari fault locator yang digunakan:
TDR, RFL atau Open/Cap Meter. penggunaan peralatan fault locator untuk menemukan open (putus) dan partial open (retak), tahanan short, air, bridge
tap, load coil, sambungan yang tidak sempurna, kerusakan konektor dan
kerusakan kabel lainnya.
Adapun spesifikasi yang terdapat pada M-6000 adalah sebagai berikut: a. Compact, ringan, mudah dibawa.
b. Kotak peralatan yang kuat. c. Port RS-232.
d. Battery charger.
e. Software ke komputer WAVE-VIEW. f. Fungsi tes otomatis.
g. Tes tegangan tinggi.
h. M-6000 remote device untuk single-test. i. Osilator/Far end unit.
j. Diagnosa dan peralatan pendukung fault locator. • Multimeter.
• Pengetes IR.
• Pengukur Pair Balance dan noise.
• Pengetes POTS dan transmisi pita lebar. • Open/Cap Meter.
• RFL • TDR
M-6000 sebagaimana telah disebutkan sebelumnya merupakan peralatan multi guna. Gunakan sebagian atau seluruh perlengkapan diagnosa dan fault locator atau gunakan fungsi tes otomatis untuk dari awal sampai akhir berbagai prosedur diagnosa dan fault locator.
Gambar 25. M-6000 Riser Bond
M-6000 menggunakan sambungan yang tetap untuk ke saluran pada seluruh pengukuran, yaitu:
a. Sambungan dengan warna merah dihubungkan dengan kaki A dari kedua saluran.
b. Sambungan dengan warna hitam dihubungkan dengan kaki B dari kedua saluran.
c. Sambungan dengan warna hijau dihubungkan dengan ground.
Prosedur diagnosa dan fault locator dari alat ukur M-6000 adalah sebagai berikut:
a. Multimeter, fungsi multimeter dapat dimulai dengan menekan softkey
Multi-meter pada layar display.
• Pengukuran tegangan AC atau DC • Pengukuran foreign battery
• Pengukuran tahanan
• Pengukuran tahanan isolasi
• Pengukuran otomatis untuk tegangan AC atau DC, tahanan, foreign
battery, kapasitansi, arus loop, noise, pair balance dan redaman
isolasi.
b. Kualitas pair, pengukuran kualitas pair dapat dimulai dengan menekan
softkey Pair Quality pada layar display.
• Pengetesan arus loop • Pengukuran noise
• Pengetesan longitudinal balance • Pengukuran redaman isolasi
• Pengukuran crosstalk (FEXT atau NEXT), untuk FEXT pengukuran memakai Oscillator yang merupakan paket dari M-6000
9. Sunrise Telecom
Konfigurasi Tes/Deskripsi:
a. Konfigurasi tes ditunjukkan dalam gambar 4 sampai 6 b. Set modem ke mode bridge
c. Set up loop simulator untuk MID-CSA #6 loop (26 AWG pada 6000 feet) atau ETSI-1 loop (0.4 mm pada 1800 m).
d. Train pada 384/128 kbps down/up
e. Atur traffic generator/analyzer untuk menunjukkan tes ;atency pada panjang frame yang dipilih.
f. Rekam hasil tes latency traffic generator/analyzer
g. Ulangi untuk 7 panjang frame yang berbeda seperti ditunjukkan dalam table di bawah h. Reset peralatan Traffic generator/analyzer ATU-R ATU-C STM-1 STM-4 Ethernet etc. Ethernet Noise Source Line Simulator HI-Z HI-Z ROUTER
Gambar 26. Tes set up untuk Ethernet modem Catatan untuk gambar:
a. Modem harus diset pada konfigurasi bridge. b. Router adalah optional.
Traffic generator/analyzer
ATU-R Ethernetetc. Router
USB Traffic routing Ethernet Line Simulator ATU-C HI-Z HI-Z
Gambar 27. Test set-up untukUSB modems
Traffic generator/analyzer PC ATU-C Router STM-1 STM-4 Ethernet etc. DSL line Ethernet Traffic routing ATU-R Noise Source Line Simulator HI-Z HI-Z
Gambar 28. Test set-up for PCI (internal) modems Catatan untuk gambar:
a. PC harus mempunyai Ethernet interface terbagi atau terinstall ether card. b. Etrhernet card dan port yang berhubungan dengan traffic
generator/analyzer sebaiknya dikonfigurasi dengan IP address pada jaringan yang sama.
c. PC sebaiknya di-set up ke route traffic antara iterface ethernet dan inteface USB (lihat di bawah). Catatan bahwa sesi PPP melalui modem membutuhkan untuk diinisiasi sebelum ini dikerjakan jika PPP dipakai d. Denagn pilihan PC yang tepat diasumsikan bahwa ini berpengaruh pada
performansi yang dapat diabaikan.
e. Traffic generator/analyzer dipakai untuk mengukur throughput end-to-end, latency, dan paket loss secara pasti cara yang sama untuk modem jenis lain (misal Ethernet)
f. Contoh setup PC di bawah hanya diaplikasikan ke PC windows (catatan bahwa pilihan dari PC mempengaruhi prformansi dan pengaruh ini sebaiknya ditiadakan).
• pada PC, aktifkan IP routing dengan menambahkan EnableRouting
“1” ke HKEY_local_machine\system\currentcontrolset\services\VxD\MSTCP
pada Windows registry.
• Tambahkan route pada PC ke port traffic generator/analyzer yang dikoneksikan ke router dengan memakai route add <network address> mask <network mask> <ip address> dari DOS
• Tambahkan static route pada router ke port Ethernet dari traffic generator/analyzer yang terhubung ke PC
9.1. PPPoE End-to-End Connectivity Test
1 tes individual – 1 harus dilalui
PC ATU-R Router (PPPoE Server) STM-1 STM-4 Ethernet etc. Ethernet Noise Source Line Simulator ATU-C HI-Z HI-Z PPPoE Session
Gambar 29. Test Setup untuk PPPoE Testing dengan Ethernet Modem
PC ATU-R Router (PPPoE Server) STM-1 STM-4 Ethernet etc. USB Noise Source Line Simulator ATU-C HI-Z HI-Z PPPoE Session
ATU-C
STM-1 STM-4 Ethernet
etc. ATU-R Line Simulator
HI-Z HI-Z
Router (PPPoE
Server)
Gambar 31. Test Setup untuk PPPoE Testing dengan PCI Modem Tabel 3. Keterangan Gambar PPPoE End-to-End Connectivity Test
Test PPPoE Test Configuration Lihat gambar 10, 11, atau 12 (sebagai
aplikasi)
Metode prosedur Terminasi sesi PPP antara computer dan router.
Verifikasi konektivitas dengan melewatkan trafik melalui sesi PPPoE ini
9.2. End-to-End Connectivity Test
1 tes individu – 1 harus dilewati
Tabel 4. Keterangan Gambar End-to-End Connectivity Test
Test Verifikasi IP Bridged
Test Configuration Lihat gambar 2, aplikasi hanya untuk modem ethernet
Metode prosedur Konfigurasikan lingkungan tes termasuk ATU-R dan computer dimana ATU-R/CPE port Ethernet menterminasi bagian bridge. Terminasi kedua pada bagian bridge sebaiknya diimplementasikan pada peralatan yang tepat dalam lingkunagn tes (misal DSLAM, POP). Lewatkan paket IP melalui bagian bridge lengkap dan verifikasi penerimaan yang baik pada tujuan (misal PoP, host PC).
9.3. Usability Test
1 individual test – 1 must be passed
Tabel 5. Keterangan Gambar Usability Test
Test PC Re-boot
Test Configuration Lihat gambar 2, hanya diaplikasikan ke PCI NIC, USB modem
Metode prosedur Dari instalasi operating system, kuantitas jumlah reboot dibutuhkan untuk menginstall semua driver pada PC DSLAM LOOP SIMULATOR CPE MODEM ATM SWITCH OR SIMULATOR TRAFFIC SIMULATOR/ ANALYZER HI-Z HI-Z NOISE SOURCE NOISE SOURCE
Gambar 32. Test Setup untuk Throughput Test untuk ADSL Eksternal Modem dengan Ethernet Interface
Catatan untuk gambar 2 : ATM switch atau simulator mungkin di-remove jika traffic simulator/analyzer yang dipakai mampu menterminasi ATM traffic secara langsung dari DSLAM.
Traffic generator/analyzer ATU-R ATU-C STM-1 STM-4 Ethernet etc. ATM-25 Noise Source Line Simulator HI-Z HI-Z ROUTER
melakukan maintenance dan troubleshooting pada sirkuit DSL. CoLT-450 memiliki tingkat akurasi yang sangat tinggi dan hasil dari pengujiannya dapat disimpan sebagai konfigurasi awal jika melakukan instalasi kembali.
10.1. Kemudahan mengoperasikan CoLT-450
CoLT-450 memiliki kemudahan ketika user menggunakan perangkat ini. Ketika user menekan tombol turn on dan menghubungkannya dengan local loop pada titik pemisah dalam waktu beberapa detik pada layar akan ditampilkan noise margin, connection rates dan hasil pengujian lainnya. Setiap provider xDSL menawarkan layanan dengan kecepatan yang berbeda-beda, dan CoLT-450 telah dirancang untuk dapat menangani semua layanan tersebut.
10.2. Mengoptimalkan Local Loop
CoLT-450 dapat digunakan pada beberapa titik lokasi pada Local Loop untuk melokasikan dan mengkonfirmasi keberadaan sinyal DSL. CoLT-450 dapat digunakan di MDF, RK, DP, dan pada keluaran perangkat pelanggan. CoLT-450 dapat secara otomatis melakukan pengukuran terhadap sistem tetapi perangkat ini tidak mampu memberikan hasil pengukuran dengan akurasi yang tepat. CoLT-450 menampilkan kecepatan hubungan identical. Hal ini sangat penting ketika mmbangun G.SHDSL untuk instalasi T1/E1.
10.3. Investasi Masa Depan
Karena desainnya yang modular, maka CoLT-450 memungkinkan bagi Sevice Provider untuk mengembangkan atau merubah layanan sesuai dengan perubahan teknologi dan waktu. Seiring dengan perkembangan teknologi maka modul yang baru atau service yang baru dapat dikembangkan sehingga Service Provider dapat menjaga biaya pemeliharaan tanpa harus membeli alat yang baru.
CoLT-450 didesain dengan arsitektur CPU yang kuat dan dirancang berdasarkan Motorola 850SAR® Communicatio sehingga mampu mendukung layanan yang sudah ada dan mungkin yang akan datang.
Gambar 34. Fungsi Tombol CoLT-450 10.4. Keunggulan Manajemen Baterai
CoLT-450 memiliki baterai yang sangat fleksibel, hal ini kaena CoLT-450 menggunakan baterai modul yang bersifat modular sehingga user dapat melepasnya, mengisinya ulang, terisi secara otomatis ketika menggunakan sumber AC, dan memungkinkan untuk ditukar. Baterai CoLT-450 menggunakan teknologi NiMH, disisipkan dan dikunci pada suatu tempat denagn sebuah sekrup. User dapat memesan beberapa modul baterai untuk penggunaan alat yang lama. Letak sirkuit untuk mengisi ulang baterai sudah tercakup pada modul baterai, sehingga user tidak perlu melepasnya dari casis CoLT-450. Dengan teknologi NiMH maka batery ini dapat diatur penggunaannya sefektif dan seefisien mungkin. Modul baterai CoLT-450 dapat juga diisi ulang dengan tegangan AC atau adapter 12 Volt DC pada kendaraan. Hal ini membuat CoLT-450 dapat dibawa kemanapun user pergi.
10.5. Sistem Ventilasi CoLT-450
Ventilasi merupakan hal yang sangat penting untuk menjaga alat ukur tetap dalam keadaan dingin dan kering. Ventilasi pada CoLT-450 memungkinkan untuk alat bekerja dengan suhu unit sirkuit tetap terjaga. Selain itu ventilasinya didesain agar tidak mudah untuk dimasuki air ketika hujan. Hal ini membantu user untuk tetap fokus dalam melakukan instalasi tanpa mengkhwatirkan cuaca pada saat itu.
dapat melakukan konsultasi atau melakukan upgrade software dengan mendownloadnya dari Consultronics web site.
10.7. Fitur
a. Ekonomis dan mudah untuk digunakan
b. Memiliki berat yang ringan, modular dan dirancang mudah untuk dibawa c. Lebar layar = 128 x 128 mm
d. Dilengkapi juga dengan beberapa bahasa internasional dan layar yang cukup lebar.
e. Dilengkapi juga dengan lampu layar jika digunakan pada ruangan yang gelap.
f. Melakukan pengukuran cukup dengan menekan 1 tombol.
g. Dilengkapi dengan Graphic User Interface (GUI), sehingga memudahkan user untuk menggunakan CoLT-450.
h. Dilengkapi dengan keypad alphanumeric memungkinkan mendukung aplikasi yang belum ada.
i. Dapat mengatasi troubleshooting pada layer ATM dan IP dari hubungan DSL.
j. Dengan mudah mendapatkan hasil pengukuran dan keberhasilan pengetesan untuk layanan DSL di titik manapun termasuk pada sisi keluaran pelanggan.
k. Dapat menyimpan 100 hasil pengukuran dalam non-volatile RAM l. Software /firmware yang dapat di upgrade melalui interface RS232C.
10.8. Spesifikasi Umum
a. Ukuran : diperkirakan = 250 mm x 107 mm x 59 mm) b. Berat diperkirakan 1,5 kg
c. Modul baterai dapat diisi ulang 10,8 VDC, 2700 mAh NiMH battery pack d. Lama pemakaian baterai 5,4 jam pada suhu 68 oF (20 oC)
e. Power utama AC dengan input 100-240 VAC, 50-60 Hz output 15 VDC dan arus 2,7 A
f. Temperatur ketika beroperasi 32 °F to 120 °F (0 °C to 50 °C ) g. Kelembaban 5-95% non-condensing
11. CableSHARK
11.1. Membuat On-line Cepat
Baik pelanggan yang sudah lama ataupun pelanggan yang baru saja memulai layanan DSL, maka mereka akan menemui bahwa CableSHARK merupakan bagian vital untuk memberikan layanan itu dengan benar. Memang banyak local yang memiliki sedikit masalah mendukung layanan DSL. Tetapi ketika masalah terjadi maka CableSHARK merupakan solusi yang tepat untuk memperbaiki gangguan tersebut.
Gambar 35. Alat Ukur CableSHARK 11.2. Alat ukur DSL yang Handal
Consultronics telah menyediakan peralatan untuk melakukan pengukuran terhadap layanan DSL. Itulah mengapa CableSHARK memiliki aplikasi yang lengkap untuk semua pengukuran layanan broadband untuk meningkatkan kualitas dan troubleshoot jaringan local loop.
Gambar 36. Objek Pengukuran 11.3. ILECs, CLECs dan Kontaktor.
Para teknisi sepakat bahwa CableSHARK merupakan peralatan yang paling lengkap untuk melakukan troubleshooting pada local loop. ILECs, CLECs, dan kontraktor biasanya memakai alat ini setiap hari untuk mengetahui alasan atau gangguan yang membuat Sirkuit DSL tidak bekerja. Para pegawai kabel biasanya menggunakan alat ini untuk menentukan lokasi dan memperbaiki gangguan.
Service provider yang telah lama memberikan layanan DSL akan menikmati kelebihan CableSHARK untuk pengukuran dan pemeliharaan local loop. Selain itu CableSHARK dilengkapi dengan Patent-Pending DMT yang merupakan modem independen dan menawarkan pengetesan konfigurasi untuk
End-to-Ended
c. Mengetahui Noise Power Spectral Density (PSD) dengan spektum analisis
d. Spectral Detective
e. Pengukuran daya Numeric Noise (sesuai standar IEEE-743 /1995 E,F dan G filters)
f. Tampilan grafis secara otomatis dan Time Domain Reflectometer dalam numerik (TDR).
g. 4-wire tampilan grafis dan TDR numerik h. Dilengkapi coil detection.
i. Membaca saluran impedansi dengan tampilan grafis
j. Mengukur frekuensi Longitudinal Balance dengan tampilan grafis
k. Mengukur crosstalk 2 wire near-end dan far-end (NEXT & FEXT) dan secara otomatis mengetahui letak gangguan.
l. Mengukur crosstalk 4-wire. m. Tegangan AC ( T-R, T-G, R-G) n. Tegangan DC ( T-R, T-G, R-G) o. Mengukur kapasitansi local loop p. Mengukur resistansi local loop q. Mengukur arus pada local loop
r. Mengukur tahanan isolasi dengan programmable soak test.
s. Mengetahui DMT rate untuk full-rate dan G.lite ADSL untuk End-to-end t. Pengukuran Insertion Loss dan respon frekuensi untuk End-to-end.
11.5. Handal untuk Semua Jenis Pengukuran pada Local Loop
Dengan bandwidth 2 MHz, CableSHARK dapat melakukan pengetesan pada semua service yang ada. CableSHARK dapat melakukan pada ADSL, G.lite, SHDSL, Long-reach DSL, HDSL, HDSL2, T1, DDS, BRI ISDN, dan PRI ISDN. Dengan adanya service referensi cursor yang spesifik, filter noise dan algoritma istimewa untuk berbagai tipe jaringan akses memudahkan user untuk melakukan evaluasi terhadap loop.
11.6. Menghilangkan Beban Coil
Beban Coil memang tidak dapat dihindari pada saluran walaupun nilainya sangat kecil. Biasanya beban coil dipakai untuk meratakan respon frekuensi dari kabel pada voice band. Namun beban coil dapat menginterferensi bahkan menghilangkan frekuensi tinggi sinyal DSL. Tidak hanya mendeteksi adanya loading coil, CableSHARK juga dapat mengetahui berap jumlah loading coil yang terdapat pada saluran dan letak loading coil tersebut.
11.7. Open dan Short
CableSHARK memiliki feature yang lengkap, bersifat otomatis dan memiliki tampilan grafis TDR dengan resolusi yang tinggi. Selain itu CableSHARK juga dapat dengan mudah mengetahui letak gangguan open dan short sirkuit, Bridge tap, sambungan dan gangguan lainnya. Tidak seperti alat ukur DSl lainnya,
TDR CableSHARK merupakan yang terbaik di pasaran. Secara otomatis menampilkan jarak loop yang dites, cursor secara otomatis menandakan pada titik tertentu, bisa juga secara manual, dan menentukan jumlah dan besaran, sekaligus jarak titik gangguan.
11.8. Full-Testing
Dengan melakukan pengetesan pada saluran maka CableSHARK dapat memberikan semua hasil pengetesan dalam waktu beberapa detik saja. Baik pengetsan gangguan atau pengetesan besara lainnya. Sehingga alat ini sangat penting untuk maintenance maupun troubleshooting.
Gambar 37. Pengukuran Full-Testing 12. Dynatel seri 900
12.1. Dynatel 945 DSP
Dynatel 945 DSP Subcriber Loop Analyzer adalah alat ukur Microprocessor Controled Subcriber Loop level pertama dari Dynatel seri 900 merk 3M. 945 DSP dapat mengukur semua parameter pada VoiceBand, menganalisa kabel twisted untuk seluruh pengukuran fitur POTS.
Alat ini dapat mengukur tahanan secara akurat walaupun terdapat tegangan liar pada saluran dan dapat menyimpan hasilnya serta dapat me-dial “10” untuk melakukan pengetesan aktif.
Alat ini dirancang dengan bentuk yang mudah dibawa, ringan, sulit dimasuki air, dan mudah digunakan.
12.2. Dynatel 965 DSP
Dynatel 965 DSP Subcriber Loop Tester adalah alat ukur Microprocessor Controlled Integrated yang dapat mengukur semua parameter elektris lengkap untuk saluran POTS, ISDN, HDSL, ADSL dan SDSL. Fungsinya adalah untuk mengetahui kerusakan dan verifikasi pada kabel twisted, pir dan coaxial.
tahan terhadap cuaca, mudah dibawa dan lebih kokoh. Berat alat ini sekitar 1,5 Kg.
12.3. Fitur Dynatel 965 DSP Subcriber Loop Analyzer Tabel 6. Fitur dan Fungsi Dynatel 965 DSP
No Fitur Fungsi
1. Resistance Fault Locate Mencari letak gangguan dengan sistem Wheatstone bridge
2. Open Fault Locate Mencari Letak NC (Not Connected)/ kabel putus 3. Load Coil Count Mengukur adanya load coil
4. Longitudinal Balance Mengukur Longitudinal Balance
5. Caller Identification Menganalisa sinyal untuk no. pemanggil (layanan KLIP)
6. Split Fault Location Mencari percabangan 7. Voltage measurement Mengukur tegangan
8. Tone source Sebagai tone osilator 0 s/d 1200 kHz 9. Current measurement Mengukur arus
10. Ohm Measurement Mengukur tahanan ohm
11. Ohm to distance converter Mengkonversi Ohm ke jarak/sebaliknya 12. Loss measurement Mengukur redaman
13. Noise Measurement Mengukur Noise
14. REG Detection Mendeteksi Range Extender Gain 15. Self Test dan Self Calibration Mengkalibrasi sendiri
16. Wideband Noise/ loss for
ISDN/HDSL/ADSL Redaman untuk ISDN/HDSL/ADSL 17. Line Prequalification test for
basic rate ISDN service Prekualifikasi untuk ISDN 18. TDR ( Echometer) Sebagai Echometer 19. Grafic TDR display Tampilan grafik layar lebar 20. IP port Infra Red transfer data 21. Internal Memory 100 data memory 22. Talkset/Microtest Bisa sebagai Handset 23. High Insulation display Mengukur tahanan isolasi 24. Resitance Difference and loop
resitance
Mengukur beda resistansi 25. On Board Operating instruction Petunjuk Operasi di layar 26. Capasitance measurement Mengukur kapasitansi
IV. INTEGRATED SERVICE DIGITAL NETWORK (ISDN)
13. Definisi ISDNSecara bahasa ISDN merupakan singkatan dari Integrated Services Digital
Network, yang secara umum berarti suatu bentuk jaringan komunikasi digital
yang dapat memberikan beberapa layanan secara terpadu.
Definisi ISDN berdasarkan CCITT Recommendation I.110, 1998 adalah :
"…. a network, in general evolving from a telephony Integrated Digital Network (IDN) , that provides end-to-end digital connectivity to support a wide range of
services, including voice and non-voice services, to which users have access by a limited set of standard multi-purpose network interfaces".
Dari beberapa referensi, ISDN didefinisikan sebagai suatu jaringan yang secara umum ber-evolusi dari suatu jaringan telepon digital IDN (Integrated Digital
Network) yang menyediakan hubungan komunikasi digital secara penuh
(end-to-tend) untuk menunjang layanan berbasis suara dan non-suara, melalui
jaringan akses dengan antarmuka standar .
Di Indonesia, ISDN dikenal dengan istilah PASOPATI yang merupakan singkatan dari Paduan Solusi Teknologi Informasi. ISDN atau yang dikenal dengan istilah PASOPATI merupakan hasil evolusi jaringan telepon PSTN yang mampu memberikan berbagai macam layanan melalui antarmuka standar.
14. Kelahiran ISDN
Alih teknologi sentral analog ke dalam bentuk digital dan perkembangan kemampuan media transmisi untuk mengirimkan sinyal digital merupakan proses awal perubahan konsep jaringan telepon. Sejak saat itu cikal bakal ISDN lahir, dengan diawali dengan lahirnya konsep IDN, dimana sistem IDN masih menggunakan sistem analog pada titik jaringan pelanggan.
Gambar 38. Konsep IDN
Gambar 39. Konsep ISDN Keterangan:
LX = Local exchange TX = Transit exchange
A/D = analog to digital converter D/A = digital to analog converter
Banyak faktor yang mendorong makin berkembangnya teknologi ISDN, seperti: a. Pertumbuhan demand layanan komunikasi digital baik suara dan data,
khususnya area bisnis dan perkantoran untuk kepentingan komunikasi domestik serta internasional.
b. Tuntutan fleksibilitas, penyederhanaan bentuk dan konfigurasi jaringan yang mengarah kepada efektifitas dan kesederhanaan jaringan, serta operasional dan pemeliharaan sistem yang lebih sederhana. Dengan
LX LX
user station user station
A/D D/A media transmisi TX media transmisi LX LX
user station user station
TX
media transmisi
media transmisi
konfigurasi jaringan.
Teknologi ISDN telah mengawali perubahan bentuk pengiriman layanan-layanan telekomunikasi. Jika pada masa-masa sebelumnya, untuk dapat menyalurkan sinyal informasi melalui telepon, faksimili ataupun untuk proses transfer data dilakukan dengan menggunakan media transmisi yang terpisah satu dengan yang lainnya, teknologi ISDN menawarkan kemampuan untuk melalukan semua layanan tersebut pada sebuah media transmisi yang sama. Teknologi ISDN mempunyai kemampuan untuk mengirimkan beberapa layanan analog maupun layanan digital. Penerapan jaringan ISDN memberikan kemudahan penerapan berbagai aplikasi komunikasi yang kita butuhkan. Jaringan ISDN dapat mengirim dan menerima beberapa layanan secara mudah dan terintegrasi.
Teknologi ISDN bersifat integrasi, dalam arti sebagai suatu sistem jaringan tunggal yang dapat menyediakan berbagai jenis layanan bagi para pelanggan, dan didukung oleh sistem administrasi dalam proses pelayanannya. Dalam jaringan komunikasi konvensional, pelanggan membutuhkan berbagai perangkat fisik dan secara fungsi berbeda-beda sesuai dengan permintaan setiap jenis layanan. Sebagai contoh dahulu layanan transmisi data membutuhkan media penghubung dari terminal data yang harus dipasang pada sentral dan di sisi pelanggan. Kemudian perangkat sentral data dan terminal harus dapat bekerja dengan antarmuka X.25. Contoh lainnya adalah layanan data melalui telex, dimana dibutuhkan jaringan telex antara pemakai sampai dengan sentral telex.
Sisi lain keunggulan yang ditawarkan oleh ISDN antara lain:
a. Efektif, dimana kecepatan pengiriman dan penerimaan informasi yang lebih cepat dibandingkan dengan jaringan PSTN. Kualitas layanan yang baik dan jumlah informasinya lebih banyak.
b. Efisiensi, dengan antar muka yang standar memungkinkan pelanggan bebas memilih peralatan terminal. Di lain sisi berbagai layanan telekomunikasi dapat dilalukan ke pelanggan dengan menggunakan sebuah media transmisi yang sama.
c. Akurat, dengan sistem transmisi digital diharapkan akan mengurangi kemungkinan terjadinya distorsi pada sinyal yang dikirimkan sehingga cacat sinyal dapat ditekan.
d. Fleksibilitas, dalam penambahan atau pencabutan suatu terminal tidak mempengaruhi terminal yang lain, terutama pada saat hubungan. Selain itu teknologi ISDN lebih bersifat 'terbuka' terhadap beberapa standar antarmuka sistem.
Di sisi lain banyak hal yang harus dipertimbangkan sebelum teknologi ISDN tersebut diimplementasikan secara nyata. Kemampuan ISDN dalam mengintegrasikan layanan yang ada harus didukung oleh peralatan dengan
spesifikasi tertentu seperti halnya perangkat terminal, perangkat transmisi dan perangkat sentral.
Beberapa faktor pertimbangan dalam penerapan teknologi ISDN, antara lain : a. Kemampuan sistem sentral dalam menyediakan layanan ISDN.
b. Sistem billing dari sentral untuk menghitung pulsa pemakaian layanan ISDN.
c. Karakteristik elektrik jaringan kabel yang dipersyaratkan sebagai media transmisi sinyal ISDN.
d. Kemampuan interoperability dan sistem interworking antara perangkat ISDN dengan sentral.
e. Beberapa metode instalasi jaringan kabel dan terminal ISDN.
f. Proses O,A&M (Operational, Administration and Maintenance) termasuk metode pengetesan dan pengukuran.
g. Otorisasi perangkat ISDN (NT1) pada sisi pelanggan.
15. Jenis kanal ISDN
a. Kanal B
Kanal ini berfungsi untuk membawa sinyal informasi pengguna ke jaringan dalam bentuk suara, data, gambar dan video. Kanal ini membawa sinyal informasi dengan laju transmisi 64 Kbps. Kanal B juga dapat dipakai untuk penyaluran sinyal suara dengan band frekuensi lebar (7 KHz atau 15 KHz).
b. Kanal D
Fungsi kanal D adalah untuk menyalurkan sinyal pengaturan/kontrol sinyal dengan kecepatan 16 Kbps atau 64 Kbps (tergantung jenis layanan yang akan digunakan).
c. Kanal H
Fungsi kanal H sama dengan kanal B, tetapi untuk layanan dengan kecepatan di atas 64 Kbps. Digunakan untuk keperluan transmisi kecepatan tinggi seperti high-speed data, high quality audio,
teleconference dan video services.
Tabel 7. Tipe Kanal ISDN
Tipe Kanal Fungsi Kecepatan Bit
B Layanan dasar 64 Kbps
D ♦ Sinyal kontrol (signalling)
♦ Informasi paket data
16 Kbps (untuk BRA) 64 Kbps (untuk PRA) H0 Terdiri dari 6 kanal B :
Kom.data kecepatan tinggi (high speed
data)
384 Kbps H1 Kanal alternatif layanan PRA :
H11 = 24 kanal B (high quality audio)
H12 = 30 kanal B (tele conference) 1,536 Mbps 1,920 Mbps H2 Layanan pita lebar (broadband) :
H21
BRA sering juga disebut Micro Access mempunyai kanal 2B + D yaitu dua kanal B yang masing-masing kecepatannya 64 Kbps dan satu kanal D yang kecepatannya 16 Kbps. Kanal B berfungsi untuk mengalirkan informasi sedangkan kanal D digunakan untuk keperluan kontrol sinyal. Kecepatan data untuk pelanggan sebesar 144 Kbps (2B+D) dan total kecepatan data untuk sistem beroperasi sebesar 192 Kbps pada kedua arah (kirim dan terima).
b. Primary Rate Access (PRA)
PRA sering juga disebut Macro Access mempunyai dua macam tipe yaitu PRA dengan kapasitas 1536 Kbps (23B+D) dan 2 Mbps atau tepatnya 1984 Kbps (30B+D) dimana tiap kanal B dan D masing-masing mempunyai kecepatan 64 Kbps. Pada PRA apabila kanal D tidak sepenuhnya digunakan untuk signaling maka dapat difungsikan untuk mengalirkan informasi. Tipe PRA yang digunakan di Indonesia adalah 30 B + D. Struktur kanal PRA 2 Mbps digunakan untuk sistem PCM 30 dan kanal PRA 1536 Kbps untuk sistem PCM 24.
Tabel 8. Tipe Akses ISDN Tipe Akses Struktur Kanal Kecepatan Data
Total Kecepatan Data Pelanggan BRA 2 B + D(16) 192 Kbps 144 Kbps PRA 23 B + D(64) 3 H0 + D(64) 4 H0 30 B + D(64) 5 H0 + D(64) H12 + D(64) 1,544 Mbps 1,544 Mbps 1,544 Mbps 2,048 Mbps 2,048 Mbps 2,048 Mbps 1,536 Mbps 1,536 Mbps 1,536 Mbps 1,984 Mbps 1,984 Mbps 1,984 Mbps 17. Layanan ISDN
Secara garis besar layanan pada ISDN dibagi menjadi dua bagian, yaitu: a. Layanan lingkup kecil (micro access services)
Layanan ini difokuskan untuk memenuhi kebutuhan pada segmen pelanggan perumahan dan perusahaan kelas menengah yang memerlukan layanan dalam bentuk suara, teks, data dan gambar. Kecepatan transmisi maksimal yang dialokasikan sampai dengan 144 Kbps yang terdiri atas kanal 2B+D. Kanal B 64 Kbps akan digunakan untuk membawa sinyal informasi berupa suara, teks, data dan gambar. Kanal D 16 Kbps digunakan untuk mendukung proses pensinyalan selama pengiriman sinyal informasi. Jumlah terminal pelanggan yang dapat terhubung pada layanan ini maksimal 8 terminal. Layanan lingkup kecil ini identik dengan tipe akses ISDN BRA.
b. Layanan lingkup besar (macro access services)
Layanan macro access menyediakan tuntutan kebutuhan pelanggan bisnis menengah ke atas dengan kebutuhan kecepatan dan kapasitas layanan yang lebih besar disamping kualitas dan sisi keamanan yang lebih. Kecepatan transmisi untuk layanan ini sebesar 1984 Kbps yang terdiri dari 30 kanal B ditambah 1 kanal D sebesar 64 Kbps. Layanan
macro access lebih dikenal dengan sebutan layanan 2 Mbps. Model
layanan lingkup besar yang lain sebesar 1536 Kbps yang terdiri dari 23 kanal B ditambah satu kanal D sebesar 64 Kbps. Dengan alokasi kecepatan yang besar ini, aplikasi layanan yang dapat dikirimkan selain suara, data, dan gambar juga dapat dipergunakan untuk layanan video
conference. Layanan lingkup besar ini identik dengan tipe akses ISDN
PRA.
Gambar 40. Aplikasi Layanan ISDN
Gambaran umum aplikasi ISDN seperti di atas dapat dijabarkan seperti berikut:
17.1. Inter-LAN
Dalam keperluan dimana dibutuhkan suatu sistem komunikasi data intern sebuah institusi, maka inter-LAN menjadi salah satu solusi yang handal dalam hal ini. Jaringan LAN berbasis 64 Kbps menawarkan solusi efisiensi pemakaian jaringan yang dapat disesuaikan dengan kebutuhan yang ada.
ISDN PBX Digital
Telepon
(Analog & Digital) Komputer
PC TV Telepon MODEL PERUMAHAN Kom.data X.25 Sistem alarm (komunikasi) Sistem metering LAN
