KELOMPOK I TEKNIK TELEKOMUNIKASI 1

(1)

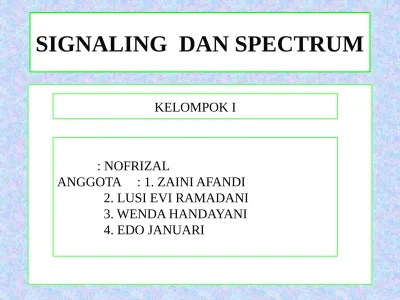

SIGNALING DAN SPECTRUM

KELOMPOK I

: NOFRIZAL

(2)

A. SIGNALING



_{Pengertian Signaling}

Signaling adalah proses pertukaran

sinyal antara komponen atau alat

telekomunikasi

dalam

hal

pembentukan

koneksi,

dan

pemutusan koneksi.

(3)

SIGNALING

CHANNEL-ASSOSIATED COMMON ASSOSIATED SUBSCRIBER-EXCHANGE

(4)

Apa itu sinyal?



_{Sinyal adalah variabel yg membawa informasi}

Contoh sinyal misalnya :



_{Sinyal mekanis : Kecepatan mobil terhadap}

waktu

Bagai Mana Suatu Sinyal Itu Hadir ?



_{Secara matematis, sinyal dinyatakan sebagai fungsi}

dari satu atau lebih variabel bebas.



_{Misalnya intensitas sinyal video hitam putih}

(5)

F(t)

(6)

Pensinyalan



_{Merupakan pertukaran informasi yang di}

perlukan bagi pembentukan dan pembubaran

hubungan.



_{Pertukaran informasi diwujudkan dengan}

sinyal-sinyal yang di sepakati dengan suatu aturan

tertentu



_{Jenis pensinyalan menurut bentuk sinyal}



_{Suara HT/CB/ Amatir Radio}



_{Generator Ac manual Sentral Manual}



_{DC pulsa Sentral Steb Bay Steb}

(7)

_{klasifikasi signaling}

_{Signaling Berdasarkan Pemakaian Kanal} _{CAS (}_{Channel Associated Signaling}_{) =}

pensinyalan kanal yang bersesuaian

_{CCS (}Common Channel Signaling_{) =}

pensinyalan kanal bersama

_{Signaling Berdasarkan Fungsi} _{Line signal /supervisory signal}

(sinyalpengawasan) = sinyal-sinyal yang berfungsi untuk : memonitor & mengontrol line/saluran

_{Register signal : sinyal-sinyal yang}

berfungsi membawa informasi tentang : nomor telepon tujuan/asal, kelas/kategori pemanggil, kondisi bebas/sibuknya yang dipanggil dan sinyal-sinyal pengontrol

(8)

_{SIGNALING BERDASARKAN METODE PENYALURAN}

Berdasarkan metode penyalurannya, proses signaling terbagi menjadi empat, yaitu :

1.Link-by-link.

Pengiriman suatu blok sinyal (lengkap) dari sentral asal dilakukan melalui satu atau beberapa sentral transit

(9)

2. End-to-end

(10)

3. Enbloc.

Sama dengan mode link-by-link, yaitu sinyal lengkap dikirim secara estafet. Bedanya,terminologi enbloc hanya digunakan pada CCS (CCS No.7), sedangkan pada CAS (R2) biasa menggunakan terminologi link-by-link .

4. Overlap.

(11)



_{Pengiriman Sinyal}

Dalam pengiriman sinyal melalui media

transmisi,

sinyal

analog

mudah

terkena

gangguan/noise.

Sementara untuk sinyal digital, selama

gangguan tidak melebih batasan yang diterima,

sinyal masih diterima/dikenali dalam kualitas yang

sama dengan pengiriman.

Teknik/metode pengubahan sinyal

analog menjadi sinyal digital ini disebut

PCM (Pulse Code Modulation).

(12)



_{PCM (Pulse Code Modulation)}



_{Merupakan metode umum untuk}

mengubah sinyal analog menjadi

sinyal digital



_{Dalam sistem digital, sinyal analog}

yang dikirimkan cukup dengan

sampel-sampelnya saja



_{Sinyal suara atau gambar yang masih}

berupa sinyal listrik analog diubah

menjadi sinyal listrik digital melalui 4

tahap utama, yaitu :

(13)

1. Sampling

_{Untuk mengirimkan informasi dalam suatu sinyal, tidak}

perlu seluruh sinyal ditransmisikan, cukup diambil sampelnya saja.

 _{Sampling : proses pengambilan sample atau contoh}

besaran sinyal analog pada titik tertentu secara teratur dan berurutan.

 _{Frekuensi sampling harus lebih besar dari 2 x frekuensi}

yang disampling (sekurang-kurangnya memperoleh puncak dan lembah) [teorema Nyqust]

f_s > 2 f_i

f_s = Frekuensi sampling

f_i = Frekuensi informasi/sumber (yang disampling) CCITT : f_s = 8000 Hz

(14)

Artinya sinyal telepon disampling 8000 kali per detik Hasil penyamplingan berupa PAM (Pulse Amplitude Modulation) Dalam sampling yang dipentingkan adalah periode sampling bukan lebar pulsa sampling.

Menurut teorema nyquist bila frekuensi sampling lebih kecil dari frekuensi informasi/sumber maka akan terjadi penumpukan frekuensi/aliasing.

2. Quantisasi

_{Proses Pemberian harga terhadap sinyal PAM; yang}

besarnya – kecilnya disesuai dengan harga tegangan pembanding terdekat

_{Setiap pulsa akan diletakan kedalam suatu polaritas}

positif atau polaritas negatif

_{Setiap polaritas dibagi menjadi beberapa segment/sub}

(15)

3. Companding

Sebelum dikuantisasi, amplitudo sinyal kecil diperbesar dan amplitudo sinyal besar diperkecil. Operasi yang dilakukan disebut sebagai kompresi (comp) dan ekspansi (exp), yang disebut dengan companding.

4. Pengkodean

_{Pengkodean adalah proses mengubah besaran amplitudo}

(16)

_{Karakteristik Dari Signal}

_{Bisa dikirim ke proses manapun}

_{Setiap sinyal hanya bisa diterima sekali saja.}

_{Pada waktu tertentu hanya boleh terdapat satu}

pending signal

_{Pending signal adalah signal yang telah dikirim ke}

(17)



_{Secara umum sinyal dibagi menjadi 2 sinyal}

digital dan sinyal analog :

1. Sinyal Digital

(18)

_{Mampu mengirimkan informasi dengan kecepatan}

cahaya yang mengakibatkan informasi dapat dikirim dengan kecepatan tinggi.

_{Penggunaan yang berulang-ulang terhadap informasi}

tidak mempengaruhi kualitas dan kuantitas informasi itu sendiri.

_{Informasi dapat dengan mudah diproses}

_{Dapat memproses informasi dalam jumlah yang sangat}

(19)

2. Signal Anlog

Sinyal Analog adalah sinyal data dalam bentuk gelombang yang bersifat terus - menerus, dan membawa informasi dengan mengubah karakteristik gelombang. Karakteristik terpenting yang dimiliki oleh isyarat analog adalah amplitude dan frekuensi. Gelombang pada sinyal analog yang umumnya berbentuk gelombang sinus memiliki tiga variable dasar, yaitu :

1. Amplitudo adalah tinggi rendahnya tegangan dari sinyal analog.

2.Frekuensi adalah jumlah gelombang sinyal analog dalam satuan detik.

(20)

PERBEDAAN SINYAL DIGITAL DAN SINYAL ANALOG

1. Signal Digital

_{Dirancang untuk data dan suara} _{Informasi discrete-level}

_{Kecepatan tinggi} _{Overhead rendah}

_{Setiap sinyal digital dapat dikonversi ke analog}

Exsample sinal digital :

_{Jam digital}

_{Kamera digital}

_{Penunjuk suhu digital} _{Kalkulator digital}

(21)

2. Signal Analog



_{dirancang untuk suara (voice)}



_{tidak efisien untuk data}



_{kecepatan relatif rendah}



_{overhead tinggi}



_{setiap sinyal analog dapat dikonversi ke bentuk}

digital



_{banyak terdapat noise dan rentan kesalahan (error)}

Exsample Sinyal Analog :



_{Remote TV}



_{Spedometer pada motor}



_{Pengukur tekanan}

(22)

Spread spectrum adalah sebuah metode komunikasi dimana semua sinyal komunikasi disebar di seluruh spektrum frekuensi yang tersedia.

Sebuah sistem spread-spectrum harus memenuhi kriteria sebagai berikut :

B. SPEKTRUM

_{PENGERTIAN SPEKTRUM}

 _{Sinyal yang dikirimkan menduduki bandwidth yang}

jauh lebih lebar dari pada bandwidth minimum yang diperlukan untuk mengirimkan sinyal informasi

 _{Pada pengirim terjadi proses spreading yang}

(23)

 _{Pada penerima terjadi proses despreading yang}

(24)

(25)

_{Kegunaan Spectrum}

Membawa sejumlah informasi yang sama seperti yang dapat dikirimkan dengan menggunakan

Narrowband carrier signal dan menyebarkan sinyal itu pada kisaran frekuensi yang jauh lebih besar.

(26)

_{Keuntungan dari Spread Spectrum}

1.Sulit dideteksi.

2.Lebih sulit dijam dari pada narrow bands.

3.Multiple users dapat menggunakan band yang s ama.

(27)
