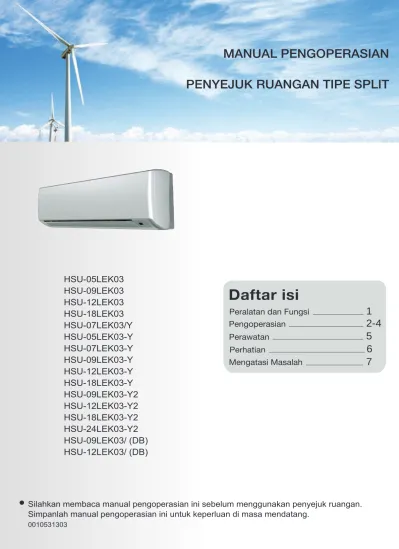

Daftar isi MANUAL PENGOPERASIAN PENYEJUK RUANGAN TIPE SPLIT

(1)

Silahkan membaca manual pengoperasian ini sebelum menggunakan penyejuk ruangan.

Simpanlah manual pengoperasian ini untuk keperluan di masa mendatang.

0010531303

PENYEJUK RUANGAN TIPE SPLIT

MANUAL PENGOPERASIAN

Daftar isi

1 2-4

5

7

6 Perhatian

Peralatan dan Fungsi

Pengoperasian

Perawatan

Mengatasi Masalah

HSU-09LEK03/ (DB)

HSU-12LEK03/ (DB)

HSU-05LEK03-Y

HSU-07LEK03-Y

HSU-09LEK03-Y

HSU-12LEK03-Y

HSU-18LEK03-Y

HSU-18LEK03

HSU-12LEK03

HSU-09LEK03

HSU-09LEK03-Y2

HSU-12LEK03-Y2

HSU-18LEK03-Y2

HSU-24LEK03-Y2

HSU-05LEK03

HSU-07LEK03/Y

(2)

4

2

Saluran udara masuk

Kisi-kisi saluran udara

Filter pembersih udara

(Di dalam)

Saluran udara keluar

Generator Anion

(Di dalam)

Sayap vertikal

(Mengatur arah hembusan udara ke kiri dan kanan)

Lampu indikator

power

(Menyala ketika unit dihidupkan)

Lampu indikator mode

timer

(Menyala ketika operasi timer dipilih)

Lampu indikator mode operasi

(Menyala ketika kompresor bekerja)

Penerima sinyal remot kontrol

(Suara bip dihasilkan ketika sinyal dari remot kontrol diterima)

Tampilan suhu di lingkungan sekitar

(Ketika menerima sinyal remot kontrol, pengaturan suhu dan suhu pada seluruh ruangan ditampilkan, dan suhu pada ruangan ini hanya untuk referensi atau saran)

Sayap horisontal

(Mengatur arah hembusan udara ke atas dan ke bawah. Jangan mengaturnya secara manual)

3 5 6 7 8 9 10 11 12 1

Peralatan dan Fungsi-fungsi

Kisi-kisi saluran udara masuk dapat bervariasi dari apa yang diperlihatkan dalam manual, tergantung pada produk yang di beli.

Remot Kontrol

CATATAN: Unit yang hanya mendinginkan tidak memiliki tampilan dan fungsi yang berhubungan dengan pemanas. Jika unit yang anda beli mempunyai fungsi kesehatan, ikuti itu. Jika tidak, silahkan mengabaikannya.

11 12

Unit Luar

Unit Dalam

SALURAN UDARA KELUAR

PIPA PENGHUBUNG DAN KABEL-KABEL LISTRIK SELANG PEMBUANGAN AIR

SALURAN UDARA MASUK

1

2

3

4

1 2 3

Buka penutup baterai.

Masukkan baterai, kemudian pasang kembali

penutupnya.

Masukkan baterai seperti di

gambar. 2 baterai R-03,

pasang kembali (silinder).

Pastikan bahwa posisi “+”/”-”

baterai telah benar.

Catatan:

Jarak antara kepala sinyal transmisi dan lubang penerima sebaiknya berada dalam jangkauan 7m tanpa ada penghalang. Jika lampu pijar dengan tipe stater elektronik atau pengalih telepon nirkabel dengan tipe lampu pijar atau ruangan,

penerima cenderung terganggu dalam menangkap sinyal-sinyal, maka jarak ke unit dalam seharusnya menjadi lebih pendek. Tampilan penuh atau tampilan yang tidak jelas selama pengoperasian, menandakan baterai mulai habis. Silahkan mengganti baterai. Jika remot kontrol tidak bekerja normal selama pengoperasian, keluarkan baterai dan masukkan kembali setelah beberapa menit.

Keluarkan baterai jika unit tidak akan digunakan untuk waktu yang lama. Jika terdapat tampilan setelah mengeluarkannya, hanya perlu untuk menekan tombol RESET.

Petunjuk:

Menempatkan baterai

Mengatur jam

Tekan tombol CLOCK, “AM” atau “PM” berkedip-kedip.

Tekan atau untuk mengatur waktu yang diinginkan.

Setiap kali menekan akan menambah atau mengurangi

1 menit. Jika tombol tetap ditekan, waktu akan berubah

dengan cepat. Setelah pengaturan jam selesai, tekan “SET”,

“AM” dan “PM” akan berhenti berkedip, sementara waktu

mulai berjalan.

AUTO DINGIN KERING PANAS KIPAS 1. Tampilan MODE: 2. Tampilan SWING/AYUNAN 3. Tampilan FAN/KECEPATAN KIPAS 4. Tampilan SLEEP/TENANG 5. Tampilan LOCK/KUNCI 6. Mengirim SINYAL

7. Tampilan TIMER NON AKTIF 8. Tampilan TIMER AKTIF 9. Tampilan CLOCK/JAM 10. Tampilan TEMPERATUR

11. Tombol ON/OFF (Untuk menghidupkan atau menghentikan unit)

12. Tombol MODE (Untuk memilih kerja Otomatis, Dingin, Kering, Panas dan cara kerja Kipas)

13. Tombol FAN (Untuk memilih kecepatan kipas OTOMATIS, RENDAH, SEDANG, TINGGI,) 14. Tombol HOUR (Untuk mengatur jam dan pengaturan timer.

15. Tombol SWING (Untuk mengatur arah kipas otomatis)

16. Tombol SLEEP (Untuk memilih mode tenang)

17. Tombol LOCK (Untuk mengunci tombol dan tampilan LCD)

18. Tombol TEMPERATUR (Untuk menentukan temperatur yang diinginkan) 19. Tombol SET (Untuk memastikan pengaturan timer dan jam.

20. Tombol TIMER (Untuk mengaktifkan timer, mematikan timer dan ON-OFF timer 21. Tombol CLOCK (Untuk mengatur waktu yang sebenarnya)

22. Tombol RESET (Untuk mengembalikan pengendali ke kondisi normal/asal) 23. Tombol HOUR atau POWER/SOFT (Untuk menetapkan pengaturan jam dan timer) Setiap kali tombol ditekan, tampilan berubah seperti berikut:

24. Tombol HEALTH (Untuk mengoperasikan fungsi sehat dan tampilan LCD.

POWER SOFT BLANK

POWER/SOFT

25. Tombol LIGHT(Kendali untuk menerangkan dan menggelapkan tampilan papan LED indoor unit. RENDAH SEDANG TINGGI OTOMATIS

7 8 9 10 1 2 3 4 4 1 2 2 3 1 2 3 4 5 6 POWER/SOFT

(3)

Pengoperasian

Unit mulai / berhenti

Dalam mode PANAS, udara hangat akan berhembus keluar setelah beberapa saat, sebagai tindakan pencegahan terhadap semburan udara dingin (cold-draft).

Ketika KIPAS di atur ke OTOMATIS, penyejuk ruangan secara otomatis menyesuaikan kecepatan kipas sesuai dengan temperatur ruangan.

Unit yang hanya mendinginkan tidak memiliki tampilan dan fungsi-fungsi yang berhubungan dengan pemanasan.

Remot kontrol dapat mengingat setiap status pengoperasian.

Ketika memulainya kembali pada waktu yang berikutnya, cukup tekan tombol ON/OFF dan unit akan bekerja dengan status seperti yang terakhir.

Tekan tombol ON/OFF,

unit mulai atau berhenti.

Sesuai dengan pilihan sistem_{otomatis pada temperatur dalam} ruangan dingin atau membuat pergerakan panas.

Pengoperasian OTOMATIS

Pengoperasian DINGIN

Pengoperasian PANAS

Pengoperasian KERING

Pengoperasian KIPAS

Catatan:

(1)

Pengaturan Arah Hembusan Udara

Pilih pengaturan

temperatur

Mode Operasi OTOMATIS DINGIN KERING PANAS KIPAS Remot Kontrol Catatan

Dalam mode pengoperasian otomatis, penyejuk ruangan akan secara otomatis memilih pengoperasi DINGIN atau PANAS sesuai dengan temperatur ruangan. Ketika KIPAS di atur ke otomatis, penyejuk ruangan akan secara otomatis menyesuaikan kecepatan KIPAS sesuai dengan temperatur ruangan

Dalam mode kering, ketika temperatur ruangan menjadi lebih rendah dari pada pengaturan temperatur + 2ºC, unit akan bekerja sebentar-sebentar dalam kecepatan RENDAH tanpa memperdulikan pengaturan KIPAS.

Dalam mode KIPAS, unit tidak akan beroperasi dalam mode DINGIN atau PANAS tetapi hanya dalam mode KIPAS. OTOMATIS tidak tersedia dalam mode KIPAS dan pengaturan temperatur ditiadakan. Dalam mode KIPAS,

operasi SLEEP (tenang) tidak tersedia. _{Dalam mode KERING, ketika temperatur ruangan menjadi lebih rendah}

dari pengaturan temperatur + 2ºC, unit akan bekerja sebentar-sebentar dalam kecepatan RENDAH tanpa memperdulikan pengaturan KIPAS.

1. Ketika KIPAS di atur ke OTOMATIS, penyejuk ruangan secara otomatis menyesuaikan kecepatan kipas sesuai dengan

temperatur ruangan.

2. Dalam pengoperasian KIPAS, unit tidak akan bekerja dalam mode DINGIN tetapi hanya dalam mode KIPAS. OTOMATIS tidak tersedia dalam mode KIPAS dan pengaturan temperatur ditiadakan.

Catatan:

AUTO LO MED HI Vertical flap Pos.1 Pos.2 Pos.3 Pos.4 Pos.5 Pos.6 (Autoswing)

(4)

Untuk membatalkan mode timer

Hanya dengan menekan tombol TIMER beberapa kali sampai mode TIMER menghilang.

Generator anion di dalam penyejuk ruangan dapat

menghasilkan banyak partikel anion yang secara efektif

menyeimbangkan jumlah dari posisi dan anion di udara dan

juga untuk membunuh bakteri serta mempercepat

pembekuan debu di dalam ruangan dan akhirnya

membersihkan udara dalam ruangan.

Atur waktu dengan benar sebelum memulai pengoperasian timer. Anda dapat membiarkan unit memulai atau berhenti secara otomatis untuk waktu-waktu seperti berikut ini:

Sebelum anda bangun di pagi hari, atau kembali dari bepergian, atau setelah anda tertidur di

malam hari.

Pengoperasian

(1)_{TIMER ON} (2)TIMER OFF (3)

Pengoperasian TIMER

TIMER ON-OFF

Pengoperasian Darurat:

Ketika anda butuh pendinginan atau pemanasan yang cepat, anda dapat menggunakan fungsi ini. Dalam mode DINGIN, secara otomatis kipas memilih kecepatan tinggi dari mode kipas OTOMATIS. Dalam mode PANAS, secara otomatis kipas memilih kecepatan sedang dari mode kipas OTOMATIS

Anda dapat menggunakan fungsi ini ketika suasana tenang diperlukan untuk beristirahat atau membaca. Dalam mode pengoperasian SOFT, secara otomatis kipas memilih kecepatan rendah dari mode kipas OTOMATIS.

(1)

Pengoperasian POWER

(2)

Pengoperasian SOFT

Untuk membatalkan operasi POWER, tekan tombol POWER/SOFT dua kali. Tampilan POWER/SOFT menghilang.

Untuk membatalkan operasi SOFT,

tekan kembali tombol POWER/SOFT. Tampilan POWER/SOFT menghilang.

Pengoperasian Darurat dan Tes

Gunakan pengoperasian ini hanya ketika remot kontrol tidak bekerja atau hilang.

Ketika saklar operasi darurat ditekan, suara “Pi” terdengar satu kali, yang mengartikan pengoperasian ini dimulai. Dalam pengoperasian ini, sistem secara otomatis memilih mode pengoperasian pendinginan atau kipas atau panas, menurut pada temperatur ruangan.

Pengoperasian Tes:

Saklar pengoperasian tes adalah sama dengan saklar

darurat.

Gunakan saklar ini dalam pengoperasian tes pada saat

temperatur ruangan berada di bawah 16ºC.

Jangan menggunakannya dalam pengoperasian normal.

Tetap menekan saklar pengoperasian tes lebih

dari 5 detik. Setelah anda mendengar

suara “Pi” dua kali, lepaskan jari anda

dari saklar.

Operasi pendinginan di mulai dengan

hembusan udara kecepatan tinggi.

Tidak memungkinkan untuk pengoperasian mode kering.

Temperatur ruangan

(Unit yang hanya mendinginkan) Temperatur ruangan

Mode

Pengoperasian temperaturPenetapan Modetimer Hembusanudara

Mode

Pengoperasian temperaturPenetapan Modetimer Hembusanudara

Di atas 23ºC Di bawah 23ºC PENDINGINAN PANAS 26ºC 23ºC TIDAK TIDAK OTOMATIS OTOMATIS

Di bawah 23ºC KIPAS 26ºC TIDAK OTOMATIS

Pi

Pi Pi

Pengoperasian HEALTH (Sehat)

Pengoperasian POWER/SOFT

(Fungsi ini tidak tersedia pada beberapa jenis model) (Fungsi ini tidak tersedia pada beberapa jenis model)

Ion-ion Negatif yang Sehat

POWER/SOFT

POWER/SOFT POWER/SOFT

POWER/SOFT POWER/SOFT POWER/SOFT POWER/SOFT

POWER/SOFT

(5)

Sebelum tidur, anda dapat dengan mudah menekan

tombol SLEEP dan unit akan beroperasi dalam mode

SLEEP dan memberikan anda suasana tenang.

Mode Pengoperasian

1. Dalam mode DINGIN, KERING.

1 jam setelah mode SLEEP di mulai,

temperatur akan menjadi 1ºC lebih tinggi dari

pengaturan. Setelah 1 jam berikutnya lagi,

temperatur akan naik 1ºC lagi.

Unit akan bekerja untuk 6 jam ke depan lalu

berhenti.

Temperatur lebih tinggi dari pada yang telah

di atur, sehingga suhu ruangan tidak menjadi

terlalu rendah untuk tidur anda.

2. Dalam mode PANAS.

1 jam setelah mode SLEEP di mulai,

temperatur akan menjadi 2ºC lebih rendah

dari pengaturan. Setelah 1 jam berikutnya

lagi, temperatur akan turun 2ºC lagi.

Setelah 3 jam berikutnya, temperatur naik 1ºC

Unit akan bekerja untuk 3 jam ke depan lalu

berhenti.

Temperatur lebih rendah dari pada yang telah

di atur, sehingga suhu ruangan tidak menjadi

terlalu tinggi untuk tidur anda.

3. Dalam mode OTOMATIS

Unit beroperasi dengan menyesuaikan mode

SLEEP yang secara otomatis beradaptasi

dengan mode pengoperasian yang dipilih.

4. Dalam mode KIPAS.

Tidak terdapat fungsi SLEEP.

5. Ketika fungsi SLEEP di atur pada 8 jam,

waktu tersebut tidak dapat di ubah. Ketika

fungsi TIMER telah di atur, fungsi SLEEP

tersebut tidak dapat di atur. Setelah fungsi

SLEEP dibatalkan, mesin akan berada dalam

keadaan

timing-on

(memilih waktu), jika

kedua mode di atur pada waktu yang sama,

kapanpun waktu pengoperasian dari salah

satunya berakhir lebih dulu, unit akan

berhenti secara otomatis dan mode yang

lainnya akan dibatalkan.

Operasi SLEEP mulai

Dalam mode DINGIN, KERING

Dalam mode PANAS

Sekitar 6 jam

Operasi SLEEP berhenti

Operasi SLEEP mulai

Operasi SLEEP berhenti

1 jam

3 jam

1 jam

Naik 1ºC

Pengaturan temperatur

Unit berhenti

Naik 1ºC

Fungsi melanjutkan kegagalan listrik

Jika unit dijalankan untuk pertama kali, kompresor tidak akan mulai bekerja sampai 3 menit telah dilalui. Ketika listrik kembali setelah mati, unit akan bekerja secara otomatis, dan 3 menit kemudian kompresor mulai beroperasi.

Catatan untuk melanjutkan kegagalan listrik

Tekan tombol SLEEP sepuluh kali dalam waktu lima detik dan masukkan fungsi setelah mendengar empat suara. Dan tekan tombol SLEEP sepuluh kali dalam waktu lima detik dan tinggalkan fungsi ini setelah mendengar dua suara.

Naik 1ºC

Turun 2ºC

SLEEP (Tidur) yang nyaman

Pengoperasian

(6)

Perawatan

Untuk penggunaan penyejuk ruangan yang baik

Mengatur suhu ruangan

dengan tepat.

Menutup pintu-pintu dan

jendela-jendela selama

pengoperasian.

Jika unit tidak digunakan

untuk waktu yang lama,

matikan saklar power

utama.

Tidak menghalangi saluran

udara keluar atau saluran

udara masuk.

Menggunakan timer secara

efektif

Menggunakan arah jalur

udara secara efektif.

Suhu yang tepat.

Cegah terpaan langsung sinar matahari dengan gorden atau penggelap kaca selama operasi

pendinginan.

OFF

Buka kisi-kisi saluran udara masuk dengan menariknya ke arah atas. Keluarkan saringan.

Dorong ke atas pegangan tengah saringan sedikit hingga terlepas dari penahannya, dan keluarkan saringan ke bawah.

1. Buka kisi-kisi saluran udara masuk.

Ganjal kisi saluran udara masuk dengan menggunakan alat kecil bernama penyokong kisi-kisi, yang mana terdapat di sebelah kanan unit dalam.

2. Lepaskan saringan udara standar.

Geser kenop sedikit ke arah atas untuk melepaskan saringan, kemudian tarik.

3. Pasang saringan pembersih udara.

Letakkan peralatan saringan pembersih udara ke dalam bingkai sebelah kiri dan kanan.

4. Pasang saringan udara standar.

(Pemasangan diperlukan)

5. Tutup kisi-kisi saluran udara masuk.

Pastikan telah menutup kisi-kisi dengan benar. Sisi putih dari saringan pembersih udara fotokatalitik menghadap ke luar, dan sisi hitam menghadap ke unit. Sisi hijau dari pembersih udara tengah pembunuh bakteri menghadap ke luar, dan sisi putih menghadap ke unit.

Saringan pembersih udara fotokatalitik akan disolarisasi pada waktu yang telah di tetapkan. Dalam keluarga yang normal, solarisasi dilakukan setiap 6 bulan.

Saringan pembersih udara tengah pembunuh bakteri akan digunakan untuk waktu yang lama, tidak perlu penggantian. Tetapi dalam jangka waktu selama menggunakannya, anda perlu membersihkan debu secara rutin dengan menggunakan penyedot debu atau memukul-mukulkannya dengan pelan, jika tidak, dapat mempengaruhi kinerjanya.

Simpanlah saringan pembersih tengah pembunuh bakteri di tempat yang dingin dan kering untuk menghindari sinar matahari langsung ketika berhenti menggunakannya, atau kestabilan dari sterilisasinya akan menurun.

Bersihkan saringan.

Gunakan penyedot debu untuk menghilangkan debu, atau cuci saringan dengan air. Setelah mencuci, jemur filter di tempat teduh hingga kering.

Pasang saringan.

Pasang saringan dengan benar hingga tanda “FRONT” menghadap ke depan. Pastikan bahwa saringan telah terpasang di belakang penahan. Jika kiri dan kanan saringan tidak terpasang dengan benar, dapat mengakibatkan cacat.

Tutup kisi-kisi saluran udara masuk.

Remot kontrol

Membersihkan saringan udara

Bodi unit dalam

Jangan menggunakan barang-barang berikut ini

untuk membersihkan

Jangan menggunakan air, bersihkan remot dengan kain kering. Jangan menggunakan pembersih kaca atau kain kimia.

Bersihkan penyejuk

ruangan dengan menggunakan kain yang lembut dan kering. Untuk noda yang serius, gunakan deterjen netral yang dicampur dengan air. Peras kain sebelum mengelap, kemudian bersihkan deterjen dengan sempurna.

Bensin, benzene, tiner atau pembersih kimia dapat merusak lapisan pada unit.

Air dengan panas lebih dari 40ºC (104ºF) dapat merubah bentuk atau pemudaran warna.

Dua minggu sekali

Lepaskan saringan pembersih udara lama.

PERHATIAN:

CATATAN:

Penggantian saringan pembersih udara

(7)

Perhatian

PERINGATAN

Silahkan menghubungi kantor pemasaran untuk penginstalan.

Jangan mencoba untuk menginstal penyejuk ruangan oleh anda sendiri, sebab pekerjaan yang

tidak benar dapat menyebabkan sengatan listrik, kebakaran, atau kebocoran air.

ground

PERINGATAN

Ketika menemukan hal-hal yang tidak normal

seperti bau terbakar, segera matikan saklar listrik

dan hubungi kantor pemasaran.

Sambung kabel listrik ke steker

dengan baik.

Jangan menggunakan kabel listrik

yang tergulung.

Jangan memulai atau menghentikan

pengoperasian dengan mencabut

kabel listrik atau semacamnya.

Jangan menggunakan unit sebagai fungsi

penyimpanan makanan, benda seni,

alat-alat berpresisi tinggi, ternak, atau tanaman.

Jangan menginstal unit dekat dengan

perapian atau peralatan pemanas lainnya.

Jangan menempatkan hewan atau

tumbuhan tepat pada jalur hembusan udara.

Jangan meletakkan benda apapun

di atas unit atau menaikinya.

Jangan meletakkan pot bunga atau

wadah air di atas unit.

Periksa keadaan kondisi penyangga. Jangan menyemprotkan air ke unit

untuk membersihkan.

Ambil udara segar sesekali,

khususnya ketika peralatan ber-gas

digunakan pada waktu yang sama.

Jangan mengoperasikan saklar

dengan tangan basah.

Jangan mengarahkan hembusan udara ke orang-orang, khususnya pada anak kecil atau orang tua.

Jangan mencoba untuk memperbaiki atau merekonstruksi sendiri.

Hubungkan kabel

ground.

Jagalah untuk tidak merusak

kabel listrik.

Jangan memasukkan benda-benda ke dalam

saluran udara masuk atau

saluran udara keluar.

Gunakan voltase yang tepat.

1. Jangan menggunakan kabel listrik tambahan

atau yang disambung.

2. Jangan menginstal pada tempat di mana ada

kemungkinan gas yang mudah terbakar bocor

di sekitar unit.

3. Jangan menempatkan unit di tempat

yang terdapat uap minyak.

Gunakan sumber listrik

yang baik dengan

pemutus arus.

Periksa apakah instalasi saluran drainase

sudah benar dan aman.

OFF _{DENGAN KETAT}PATUHI

PATUHI

DENGAN KETAT DENGAN KETATPATUHI

PATUHI DENGAN KETAT PATUHI DENGAN KETAT

LARANGAN

(8)

Mengatasi masalah

Sebelum meminta servis, periksa hal-hal berikut ini

Fenomena Sebab / yang perlu diperiksa

Sistem tidak segera memulai kembali.

Ketika unit berhenti, tidak akan segera memulai kembali sebelum waktu 3 menit dilalui untuk melindungi sistem. Ketika listrik di cabut dan di pasang kembali, sirkuit pelindung akan bekerja selama 3 menit untuk melindungi penyejuk ruangan.

1. Jarak temperatur lingkungan yang dapat diterapkan.

2. Jika kabel listrik rusak, harus di ganti oleh pabrik atau oleh agen servis atau personil berkualifikasi yang setara.

Tipe dari kabel penghubung adalah H05RN-F atau H07RN-F. 3. Jika sekring pada papan PC rusak, silahkan menggantinya

dengan sekring tipe T. 3.15A/250V.

Jika sekring pada papan PC unit luar rusak, silahkan menggantinya dengan tipe T. 25A/250V.

4. Jarak antara unit dalam dan lantai harus berada lebih dari 2m. 5. Metode pengkabelan harus berada dalam standar dan aturan

setempat.

6. Setelah penginstalan, colokan listrik harus berada di tempat yang mudah diraih.

7. Baterai bekas harus di buang dengan cara yang benar. 8. Peralatan tidak untuk digunakan oleh anak-anak atau orang

yang lemah, tanpa pengawasan.

9. Anak-anak harus di arahkan untuk memastikan mereka tidak bermain dengan peralatan.

10. Peralatan harus di instal pada penyangga yang cukup kuat. 11. Diagram pengkabelan tertera di dalam mesin.

Mesin beradaptasi pada situasi berikut ini:

Selama unit beroperasi atau berhenti, suara “sshh” atau gelegak air dapat terdengar. Pada 2-3 menit pertama setelah unit mulai beroperasi, suara ini mungkin tidak tersadari. (Suara ini dihasilkan oleh aliran gas pendingin di dalam sistem).

Selama unit beroperasi, suara retakan dapat terdengar. Suara ini dihasilkan oleh pemuaian atau penyusutan penutup bodi unit akibat dari perubahan suhu. Bila terdapat suara keras dari hembusan udara dalam pengoperasian unit, saringan udara mungkin terlalu kotor. Ini dikarenakan sistem mensirkulasikan aroma/bau dari ruangan seperti aroma/ bau perabotan, cat, atau rokok. Selama pengoperasian DINGIN atau KERING, unit dapat menghembuskan kabut. Sehubungan dengan pendinginan udara yang tiba-tiba dari dalam. Dalam mode KERING, ketika temperatur ruangan menjadi lebih rendah dari pengaturan temperatur + 2ºC, unit akan bekerja sebentar-sebentar pada kecepatan RENDAH tanpa terpengaruh oleh pengaturan KIPAS.

Apakan kabel listrik terpasang? Apakah terjadi kegagalan listrik? Apakah sekring terbakar? Apakah saringan udara kotor? Secara normal, saringan sebaiknya dibersihkan setiap 15 hari.

Apakah ada benda penghalang di saluran udara masuk dan saluran udara keluar? Apakah temperatur telah di atur benar? Apakah terdapat pintu-pintu atau jendela yang terbuka?

Apakah terdapat sinar matahari yang masuk melalui jendela selama operasi pendinginan? (Gunakan gorden) Apakah terdapat terlalu banyak sumber panas atau orang-orang di dalam ruangan selama operasi pendinginan? Terdengar suara-suara.

Menghasilkan aroma/bau. Kabut atau uap menghembus keluar.

Dalam mode KERING, kecepatan kipas tidak dapat dirubah.

Unit tidak beroperasi.

Pendinginan yang buruk. Pemeriksaan umum Pemeriksaan ganda Maksimum: D.B Minimum: D.B Maksimum: D.B Minimum: D.B

Perhatian

Pendinginan Dalam ruangan Luar ruangan Dalam ruangan Luar ruangan Pemanasan Pendinginan Dalam ruangan Luar ruangan Dalam ruangan Luar ruangan Pemanasan Maksimum: D.B / W.B Minimum: D.B / W.B Maksimum: D.B / W.B Minimum: D.B / W.B Maksimum: D.B / W.B Minimum: D.B Maksimum: D.B Minimum: D.B Maksimum: D.B / W.B Minimum: D.B / W.B 32ºC/23ºC 18ºC/14ºC 43ºC/26ºC 18ºC 27ºC 15ºC 24ºC/23ºC -7ºC/-8ºC 29ºC/19ºC 18ºC/14ºC 54ºC/24ºC 18ºC 27ºC 15ºC 24ºC/18ºC -7ºC/-8ºC Maksimum: D.B / W.B Minimum: D.B / W.B Untuk: T1 Untuk: T3

T1:

Pengaplikasian jarak temperatur penyejuk ruangan -7ºC~43ºC.
