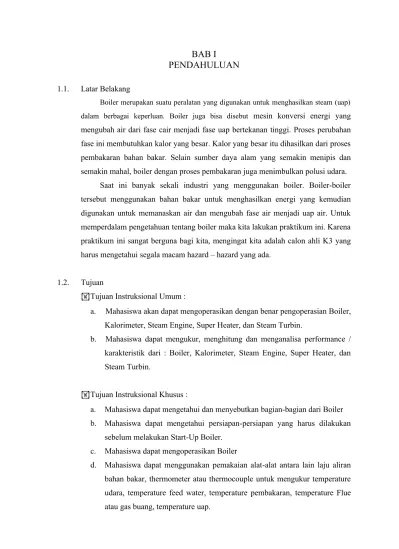

BAB I
PENDAHULUAN
1.1. Latar Belakang
Boiler merupakan suatu peralatan yang digunakan untuk menghasilkan steam (uap)
dalam berbagai keperluan. Boiler juga bisa disebut mesin konversi energi yang mengubah air dari fase cair menjadi fase uap bertekanan tinggi. Proses perubahan fase ini membutuhkan kalor yang besar. Kalor yang besar itu dihasilkan dari proses pembakaran bahan bakar. Selain sumber daya alam yang semakin menipis dan semakin mahal, boiler dengan proses pembakaran juga menimbulkan polusi udara.
Saat ini banyak sekali industri yang menggunakan boiler. Boiler-boiler tersebut menggunakan bahan bakar untuk menghasilkan energi yang kemudian digunakan untuk memanaskan air dan mengubah fase air menjadi uap air. Untuk memperdalam pengetahuan tentang boiler maka kita lakukan praktikum ini. Karena praktikum ini sangat berguna bagi kita, mengingat kita adalah calon ahli K3 yang harus mengetahui segala macam hazard – hazard yang ada.
1.2. Tujuan
Tujuan Instruksional Umum :
a. Mahasiswa akan dapat mengoperasikan dengan benar pengoperasian Boiler, Kalorimeter, Steam Engine, Super Heater, dan Steam Turbin.
b. Mahasiswa dapat mengukur, menghitung dan menganalisa performance / karakteristik dari : Boiler, Kalorimeter, Steam Engine, Super Heater, dan Steam Turbin.
Tujuan Instruksional Khusus :
a. Mahasiswa dapat mengetahui dan menyebutkan bagian-bagian dari Boiler b. Mahasiswa dapat mengetahui persiapan-persiapan yang harus dilakukan
sebelum melakukan Start-Up Boiler. c. Mahasiswa dapat mengoperasikan Boiler
BAB II
DASAR TEORI
2.1. Pengertian Boiler
Boiler adalah pesawat yang berfungsi untuk menghasilkan uap. Dengan kata lain adalah boiler merupakan bagian dari pesawat uap. Uap yang dihasilkan dari boiler masih bersifat jenuh atau Saturated Steam. Uap yang dihasilkan oleh boiler ini dapat diaplikasikan untuk beberapa hal, yaitu :
a. Digunakan sebagai Heater
b. Sebagai Pengering c. Untuk proses Sterilisasi
d. Penyulingan, dll
Jadi pada intinya uap jenuh (Saturated Steam) yang dihasilkan oleh boiler digunakan untuk proses produksi. Beberapa pabrik atau perusahaan yang banyak menggunakan boiler adalah :
Rumah Sakit Pabrik Kertas
PLN
Pabrik Gula Pabrik Tepung, dll
Appendages. Alat-alat kelengkapan tersebut meliputi ;
1. Pressure Gauge (Manometer) yang berfungsi untuk mengukur tekanan uap
dalam boiler.
2. Water Gauge (Sight Glass) yang berfungsi untuk mengetahui level air dalam
boiler.
3. Safety Valve berfungsi untuk membuang uap yang tekanannya melebihi tekanan operasional boiler.
4. Blow Down Valve mempunyai fungsi untuk membuang air yang berada di
dalam boiler saat proses pembakaran awal yang ada di dalam boiler. Sehingga dapat menghindari terjadinya peluapan air di dalam boiler yang mengembang karena pemanasan.
5. Water Column adalah kolom air yang berfungsi sebagai level switch, yang
Gambar 2.2 Valve Pada Water Column
Cara kerja dari valve–valve yang ada pada water column ini adalah sebagai berikut :
1) V5 dan V4
Harus dibuka karena V5 dan V4 ini mewakili level air yang ada pada sight glass yang menunjukkan level air yang ada di dalam boiler.
2) V3
Harus ditutup karena jika V3 air yang ada di dalam boiler akan keluar semua
3) V1 dan V2
Harus ditutup karena jika dibuka maka uap yang ada didalam water column akan keluar lewat V1 dan airnya akan keluar lewat V2. V1 dan V2 ini digunakan sebagai checking valve untuk mengetahui apakah V5 dan V4 buntu atau tidak yaitu dengan cara membuka V1 dan V2 dan apabila tidak keluar uap dan air maka V5 dan V4 buntu.
6. Burner
beli, sedangkan pabrik gula adalah produsen bahan bakar padat yaitu bagasse. Oleh karena itu harus diupayakan agar mois atau kandungan air pada bagasse sekecil mungkin. Namun demikian peralatan Burner harus tetap dipasang, karena pada sebelum tersedia bahan bakar bagasse maka Burner harus digunakan. Selain itu mungkin terjadi gangguan pada pada peralatan bahan bakar bagasse pada saat operasi.
Burner terdiri dari : Motor Listrik
Fan, berfungsi untuk memasukkan udara ke dalam Boiler. Electrode berfungsi untuk menimbulkan percikan bunga api
Ignition Transformer berfungsi untuk menaikkan kuat arus (Amp) dan untuk menurunkan tegangan (Volt) yang ditujukan untuk mempermudah dalam menimbulkan percikan bunga api.
Nozel Injector berfungsi untuk mengkabutkan (menyepray) bahan bakar sehingga dapat mempermudah bahan bakar untuk terbakar.
Photo Cell berfungsi untuk menghentikan fungsi electrode bila sudah terjadi pembakaran.
Fuel Pump berfungsi untuk memompa bahan bakar ke dalam ruang bakar.
7. Main Steam Valve
Main Steam Valve berfungsi untuk memberi kesempatan keluarnya Okxygen yang ada di dalam boiler saat awal proses dihidupkannya boiler.
8. Hand Hole digunakan untuk mempermudah dalam melakukan maintenance
boiler.
2.3. Jenis-jenis boiler :
Berdasarkan bahan
Jenis boiler berdasarkan bahan bakar dapat dikelompokkan menjadi : - Boiler bahan bakar padat
- Boiler bahan bakar cair
Berdasarkan posisi air dan gas panas
Jenis boiler berdasarkan posisi air dan gas panas dapat diklasifikasikan sebagai berikut:
- Boiler pipa air ( water tube )
- Boiler pipa api ( fire tube )
- Boiler kombinasi
Berdasarkan tekanan
Jenis boiler berdasarkan tekanan dapat dibagi menjadi : - Boiler tekanan rendah
- Boiler tekanan sedang
- Boiler tekanan tinggi
Berdasarkan sirkulasi
Jenis boiler berdasarkan sirkulasi air dapat dibagi atas : - Boiler sirkulasi alami
- Boiler sirkulasi paksa
2.4. Kondisi Air Umpan Boiler
Air yang digunakan pada proses pengolahan dan air umpan boiler diperoleh dari air sungai, air waduk, sumur bor dan sumber mata air lainnya. Kualitas air tersebut tidak sama walaupun menggunakan sumber air sejenis, hal ini dipengaruhi oleh lingkungan asal air tersebut. Sumber mata air sungai umumnya sudah mengalami pencemaran oleh aktivitas penduduk dan kegiatan industri, oleh sebab itu perlu dilakukan pemurnian.
bebas dari mineral-mineral yang tidak diinginkan serta pengotor-pengotor lainnya yang dapat menurunkan efisiensi kerja dari boiler.
Feed water harus memenuhi persyaratan tertentu seperti yang diuraikan dalam tabel di bawah ini :
NALCOH. Reference
2.5. Masalah-masalah pada Boiler
Suatu boiler atau pembangkit uap yang dioperasikan tanpa kondisi air yang baik, cepat atau lambat akan menimbulkan masalah-masalah yang berkaitan dengan kinerja dan kualitas dari sistem pembangkit uap. Banyak masalah-masalah yang ditimbulkan akibat dari kurangnya penanganan dan perhatian khusus terhadap penggunaan air umpan boiler.
Akibat dari kurangnya penanganan terhadap air umpan boiler akan menimbulkan masalah-masalah sebagai berikut :
4. Terjadinya terbawanya uap (steam carryover)
2.6. Spesifikasi Air Umpan Boiler
Untuk boiler tekanan tinggi ( modern ) memerlukan air umpan boiler dengan spesifikasi yang telah ditentukan, karena dengan tingginya tekanan material yang ditinggalkan semakin besar, hal ini tentu mempengaruhi efisiensi boiler. Tabel Karakteristik Air Filter
Sumber: Laboratorium Utility PT. PIM
2.7. Karakteristik Boiler
Ada beberapa petunjuk yang memberi gambaran spesifik dari boiler dapat diketahui melalui karakteristiknya sebagai berikut :
1. Tekanan effektif dari boiler dinyatakan dalam bar ( kg/ cm2 )atau N/m 2 atau Pa (pascal).
Suhu uap kondisi kering dimana besarnya lebih kecil dari suhu 550°C hal ini untuk menyelamatkan pipa boiler.
3. Produksi uap tiap jam atau kapasitas penyimpanan untuk boiler untuk Boiler kapasitas rendah besarnya antara 10 kg/jam sampai 250 Kg/ jam. Untuk boiler kapasitas besar bisa mencapai 4000 ton/ jam.
4. Luas panas pengumpan adalah luas metalik dari pemproduksi uap yang berhubungan langsung dengan gas panas. Untuk kapasitas rendah mencapai 2 m2 untuk kapasitas besar mencapai 2000 m2
5. Produksi uap spesifik adalah produksi uap tiap jam tiap m2 dari luas panas penguapan untuk kapasitas kecil 10 kg/ jam m2 dan kapasitas besar 60 Kg/ jam m2.
6. Randemen termis dari boiler adalah perbandingan antara jumlah kalor yang diserap oleh boiler untuk penguapan dengan jumlah kalor yang diberiknan bahan bakar/jam.
2.8. Persiapan Pengoperasian Boiler
Dalam persiapan pengoperasian boiler yang perlu dilakukan adalah sebagai berikut :
1. Pemeriksaan air yang ada di tandon
Pemeriksaan air yang ada di dalam tandon perlu dilakukan karena supply air dalam boiler berasal dari air yang ada di dalam tandon. Untuk di PPNS – ITS menggunakan tandon atas sehingga air yang akan masuk kedalam boiler dapat mengalir secara gravitasi ke dalam boiler. Dan dapat terus menyuplay air ke dalam boiler saat level air dalam boiler menunjukkan minimnya iar di dalam sehingga daoat menghindari kerusakan boiler ataupun meledaknya boiler.
2. Pemeriksaan air di Feed Water Tank
Pemeriksaan ini perlu dilakukan untuk mengetahui persedian air yang ada di dalam FWT.
3. Pemeriksaan air yang ada di dalam boiler lewat Sight Glass 4. Pemeriksaan Bahan bakar
5. Pemeriksaan Listrik (Power Supply) 6. Pengaturan Valve
Dalam proses pengoperasian boiler yang juga harus diperhatikan adalah kualitas air yang akan digunakan sebagai feed water ke dalam boiler. Karena air yang akan digunakan dalam boiler apabila tidak diolah terlebih dahulu dapat menyebabkan korosi pada boiler. Dan hal ini dapat menyebabkan turunnya performance (efisiensi) boiler. Korosi ini timbul akibat bereaksinya H2O dengan FeC yang membentuk CO yang dapat menimbulkan korosi. Korosi ini juga dapat menyebabkan penipisan logam baik pada boiler ataupun saluran-saluran yang ada sehingga sangat berbahaya sekali jika itu terjadi karena dapat menyebabkan hal-hal yang tidak diinginkan seperti peledakan ataupun kebakaran dan lain sebagainya.
2.9. Proses Pengolahan Air Feed Water
Proses pengolahan (Treatment) air yang akan di gunakan sebagai feed water adalah sebagai berikut, air PDAM dari tandon atas turun secara gravitasi dan masuk kedalam Feed Water Tank (FWT) ketika Va dibuka. Tetapi terlebih dahulu air PDAM tersebut masuk kedalam Softener. Softener ini berfungsi untuk melunakkan air bahan baku bolier. Setelah itu air tersebut akan mengalir masuk kedalam Feed Water Tank (FWT). Air bahan baku boiler yang ada di dalam FWT harus ditreatment lagi untuk menghilangkan mineral-mineralnya dan oksigen yang terkandung, yaitu dengan menambahkan larutan Dosage atau larutan Housemen dengan cara di-injectsikan. Baru setelah FWP diaktifkan dan Vb dan Vc dibuka maka air bahan baku boiler yang telah ditreatment yang berada di FWT dapat dialirkan masuk kedalam boiler.
Ada juga beberapa sistem treatment air bahan baku boiler yang menggunakan Demin. Demin atau Demineralisasi digunakan untuk menghilangkan mineral-mineral yang ada di dalam boiler, yaitu dengan menggunakan Resin (pasir kering), Anion yang berupa (NaOH), Kation yang berupa (HCl) dan penggunaan Mixbed.
Yang digunakan sebagai parameter air bahan baku boiler untuk menghindari korosi atau untuk meningkatkan performance boiler, yaitu dengan :
pH
Hardness
Conductivity
Kandungan Clorate (Cl)
2.10. Pemeliharaan Boiler
Boiler yang berperan dalam proses pengubahan air menjadi uap memerlukan perlakuan dan perawatan khusus. Masalah yang timbul pada boiler umumnya disebabkan oleh perlakuan air umpan boiler yang tidak memenuhi persyaratan. Untuk perawatan dan pemeliharaan boiler dapat dilakukan dengan cara sebagai berikut :
1. Proses Commisioning awal
Proses persiapan awal yang dilakukan baik terhadap boiler yang baru ataupun boiler yang sudah lama adalah suatu pemeriksaan utama yang terdiri dari proses penghilangan kerak ataupun material asing pada boiler setelah uji hidrostatik dan pemeriksaan pada kebocoran boiler. Ketel dioperasikan dengan cara pendidihan yang menggunakan larutan alkali untuk menghilangkan material-material yang mengandung minyak dan deposit-deposit yang lain. Selama pendidihan, boiler dioperasikan pada tekanan rendah yang dijaga setengah dari tekanan penuh. Waktu pendidihan lebih kurang 24 jam. Untuk boiler tekanan tinggi pembersihan secara kmia dengan mengurangi zat-zat dilakukan untuk menghilangkan kerak. Setelah pendidihan atau pembersihan secara asam (acid cleaning) boiler dikosongkan, diisi kembali dan dicuci dengan air segar. Boiler kemudian siap untuk beroperasi pada tekanan uap optimal dan menggunakan tombol pengaman.
2. Operasi pada keadaan normal dan emergency (darurat)
Pengoperasian pada keadaan normal dilakukan oleh pabrik-pabrik ketel yang memerlukan pemeliharaan dan kondisi air ketel yang baik untuk mencegah timbulnya kerak atau korosi. Untuk memeriksa secara benar/baik perlu diperhatikan uap dan temperature uap yang dihasilkan serta menjaga kebersihan gas. Jangka waktu untuk memulai dan untuk pendinginan boiler setelah dimatikan, ditetapkan dalam petunjuk manual ketel dan harus diikuti/ dipatuhi dengan baik.
yang otomatis untuk aliran sediaan bahan bakar dan pada saat ketel berhenti beroperasi., jika terjadi keadaan yang membahayakan.
3. Pengawasan dan perawatan
Pembersihan eksternal sering dilakukan dengan penyiaktan dan pengaliran gas atau dengan air mengalir. Pembersihan internal dengan air dan uap dilakukan dengan cara manual jika mungkn dan dapat juga dengan menggunakan pembersih kimia secara otomatis untuk ketel yang modern pada unit boiler terutama pada bagian ketel yang tidak semuannya dapat dijangkau oleh tangan.
Pembersihan secara kimia harus dilakukan dibawah pengawasan supervisor. Kebanyakan asam hidroklorik digunakan bersama-sama dengan zat kimia untuk menghilangkan kerak-kerak yang keras. Pembersihan asam jika dibuat oleh orang yang tidak kompeten dapat menyebabkan kelebihan zat-zat kimai pada boiler. Setelah pencucian dengan asam, dinetralkan dengan larutan alkali dan terakhir kali boiler dioperasikan pada pemanasan tekanan rendah dengan larutan inert.
Pada saat ketel dihentikan uttuk periode yang lama sekitar 1 atau 2 bulan. Metode storage kering dianjurkan untuk melindungi boiler dari serangan korosi. Ini memerlukan pembersihan dan pengeringan yang seksama terhadap boiler dan penutup semua lubang juga menghilangkan air dan udara diruangan boiler dan alat-alat pengukur tekanan. Penampang material penyerap air ditempatkan untuk membersihkan kelembapan yang rendah. (Pedoman Efisiensi Energi untuk Industri di Asia www.energyefficiencyasia.org/2010/01/20/)
4. Ruangan ketel
2.11. Keamanan Boiler
BAB III
METODOLOGI PRAKTIKUM
3.1. Alat Dan Bahan
Alat yang digunakan adalah sebagai berikut :
a. Boiler Unit
b. Gloves
c. Lap / Kain Pembersih
Bahan yang digunakan adalah sebagai berikut : a. Air PDAM
b. Bahan Bakar (Solar) c. Larutan Softener (NaCl) d. Larutan Dosage (Housemen)
3.2. Prosedur Kerja
Start Up Boiler
Prosedur start up boiler adalah:
1 Dilakukan pemeriksaan air yang ada di dalam boiler lewat sight glass. Jika sight glass menunjukkan boiler dalam low level maka iar dapat disuplaykan kedalam boiler.
2 Dilakukan pemeriksaan air yang ada di dalam Feed Water Tank
3 Dilakukan pemeriksaan air yang ada di dalam tandon air. Perlu dilakukan dikarenakan air yang ada di dalam tandon merupakan bahan baku utama boiler. Jika habis maka kran dan pompa air dapat dibuka sehingga air PDAM dapat disuplaykan ke dalam tandon air.
5 Dilakukan pemeriksaan Supplay Listrik. Dipastikan bahwa supplay Listrik tidak ada gangguan atau cukup untuk digunakan.
6 Valve-valve yang ada di atur. Yaitu dengan dibukanya valve saluran air yang akan dialirkan kedalam softener dan boiler. Tidak hanya itu saja valve bahan bakar jaga harus dibuka. Main Steam Valve dan Blow Down Valve ditutup, baru setelah dilakukan starting boiler Blow Down Valve dan Main Steam Valve dapat di buka.
7 Starting Boiler dapat dimulai. 8 Dicatat waktu start up boiler 9 Dicatat First water consumption
10 Dicatat temperature dan pressure tiap 10 menit sekali 11 Dicatat gas buang (flue) yang dihasilkan.
Shut Down Boiler
Prosedur shut down boiler adalah: 1. Switch Off Boiler ditekan
2. Katub uap buang dibuka secara perlahan-lahan untuk menghindari Steam Hummer. (Bergeraknya atau bergetarnya pipa-pipa yang dilewati uap karena tekanan yang besar)
3. Ditunggu hingga tekanan dalam boiler = 0
4. Main Steam Valve dibuka secara perlahan-lahan untuk menghindari terjadinya steam hummer.
3.3. RANGKAIAN PERCOBAAN / GAMBAR KERJA
Gambar 3.3 Rangkaian Percobaan / Gambar Kerja
3.4. Prosedur Keselamatan
Dalam boiler tekanan maksimumnya adalah 10 bar jika hal ini tercapai akan berfungsi beberapa keselamatan antara lain :
Burner mati secara otomatis.
”Double Safety Valve ” akan menyemburkan uap yang bertekanan lebih besar dari 10 bar.
BAB IV
ANALISA dan PEMBAHASAN
4.1. Pembahasan
Dari hasil percobaan didapatkan adanya data yang fluktuatif mengenai temperature udara yang diambil tiap menitnya, yaitu antara 36 oC – 37 oC. Fluktuasi ini terjadi dikarenakan adanya panas yang dihasilkan oleh boiler sehingga berpengaruh terhadap suhu udara luar. Fluktuasi suhu udara ini sangat kecil sekali sehingga tidak begitu berpengaruh terhadap efisiensi dari boiler.
Dari hasil perhitungan, didapatkan bahwa efisiensi boiler adalah 32,28 %. Besar atau kecilnya efisiensi yang dimiliki oleh suatu boiler dipengaruhi oleh beberapa faktor. Secara teoritis, faktor-faktor tersebut dapat diketahui dari rumus yang digunakan dalam perhitungan efisiensi boiler. Faktor-faktor tersebut adalah Mass Feed Water Flow Rate (Mw) yang mana semakin besar Mw yang digunakan oleh Boiler saat pengoperasiannya maka akan semakin besar efisiensi yang dihasilkan oleh boiler. Mass Feed Water Flow Rate (Mw) sendiri dipengaruhi oleh banyaknya air yang terkonsumsi saat pengoperasian boiler tiap jamnya. Yang mana semakin besar konsumsi air yang digunakan tiap jamnya maka akan semakin besar pula (Mw) dari boiler dan itu berarti akan semakin besar pula efisiensi dari boiler itu sendiri.
Mass Fuel Flow Rate (Mf) juga berpengaruh terhadap efisiensi dari boiler itu sendiri. Karena (Mf) berbanding terbalik maka semakin besar (Mf) maka semakin kecil efisiensi yang dimiliki oleh boiler. (Mf) sendiri dipengaruhi oleh debit bahan bakar atau bnyaknya konsumsi bahan bakar tiap jamnya dan massa jenis dari bahan bakar yang digunakan. Karena baik debit bahan bakar maupun massa jenis dari bahan bakar yang digunakan berbanding lurus dengan (Mf) maka semakin besar debit bahan bakar dan semakin besar massa jenis dari bahan bakar yang digunakan maka akan semakin besar pula (Mf) dan ini berarti efisiensi boiler akan semakin kecil.
Faktor yang juga menentukan besarnya nilai efisiensi yang dimiliki oleh boiler adalah besarnya nilai kalor dari bahan bakar yang digunakan, yang mana semakin besar nilai kalor dari bahan bakar yang digunakan semakin besar maka akan semakin kecil efisiensi yang dihasilkan oleh boiler. Hal itu dikarenakan besarnya nilai kalor bahan bakra yang digunakan berbanding terbalik dengan efisiensi boiler.
Dari beberapa macam faktor dari segi teoritis yang mempengaruhi efisiensi boiler dapat dianalisa lebih lanjut untuk mengetahui faktor-faktor apa saja yang dapat menentukan efisiensi boiler. Jika dilihat dari segi teoritis diketahui ada faktor Mass Fuel Flow Rate (Mf) dan Mass Feed Water Flow Rate (Mw) maka pada dasarnya dapat diketahui bahwa semakin besar konsumsi bahan bakar yang digunakan untuk menguapkan sejumlah air tertentu dalam waktu tertentu dan suhu tertentu maka dapat menunjukkan kurang baiknya efisiensi dari boiler itu sendiri. Dari sini dapat diketahui bahwa efisiensi boiler dipengaruhi oleh kualitas air, bahan bakar, dan performance fisik dari boiler itu sendiri.
Kualitas air (feed water) yang digunakan tergantung dari treatment yang digunakan yang mana semakin baik treatment yang digunakan maka akan semakin baik pula kualitas air yang digunakan sebagai feed water. Dengan kualitas feed water yang baik berarti feed water yang digunakan memiliki nilai kekerasan yang rendah (lebih soft) serta tidak mengandung mineral-mineral atau kotoran lain yang dapat menurunkan performance dari boiler. Selain itu juga memiliki pH netral (mendekati = 7) untuk mencegah terjadinya korosi pada boiler karena pH yang asam ataupun basa. Ini berarti dengan kualitas feed water yang baik berarti bahwa feed water yang digunakan akan lebih mudah diuapkan sehingga tidak membutuhkan konsumsi bahan bakar yang lebih besar untuk menguapkan sejumlah air pada waktu tertentu dan suhu tertentu. Karena dengan hal ini bisa menurunkan konsumsi bahan bakar maka berarti dapat menurunkan (Mf) yang digunakan. Karena (Mf) berbanding terbalik dengan besarnya efisiensi boiler ini berarti dengan turunnya nilai (Mf) maka akan semakin besar efisiensi yang dimiliki oleh boiler.
jumlah tertentu pada suhu dan waktu tertentu adalah semakin sedikit dan ini dapat memperbesar efisiensi yang dimiliki oleh boiler. Selain itu juga harus dilihat nilai kalor dari bahan bakar tersebut karena apabila perbandingan antara kemampuan bahan bakar untuk menguapkan air pada waktu, jumlah dan suhu tertentu dengan nilai kalor bahan bakar tersebut adalah semakin besar. Dalam artian dengan menggunakan bahan bakar dengan titik bakar yang lebih tinggi beberapa tingkat dari sebelumnya justru dapat menaikkan nilai kalor bahan bakar tersebut beberapa kali maka ini justru dapat menurunkan efisiensi dari boiler itu sendiri. Oleh karena itu penggunaan jenis bahan bakar juga mempengaruhi efisiensi dari boiler itu sendiri.
BAB V
PENUTUP
5.1. Kesimpulan
Pertanyaan dan Tugas
1. Apa yang harus diperhatikan dalam melakukan percobaan supaya aman? Jawab : Memastikan level air pada boiler dalam keadaan normal.
2. Mengapa air pengisi ketel uap harus diolah lebih dahulu sebelum dimasukkan ke ketel? Dan bagaimana cara mengolahya?
Jawab : Supaya tidak terjadi hal hal yang tidak diinginkan,misalnya timbul kerak pada boiler,korosi dll. Cara mengolahnya dimasukkan dalam softener,dalam softener akan dicampur dengan campuran kimia,antara lai HCl.
3. Gambarkan diagram sankey dan kurva karakteristik ketel uap yang diperlukan! Jawab :
s T
Cair
jenuh
DAFTAR PUSTAKA
G.Cusson Ltd. “Kalorimeter Instructioanal Manual Hand Book” England 1 December 1986, 2 march 1987.
Maridjo “Petunjuk Praktikum Mesin Konversi” Penerbit Pusat Pengembangan Pendidikan Politeknik, Bandung 1995.
