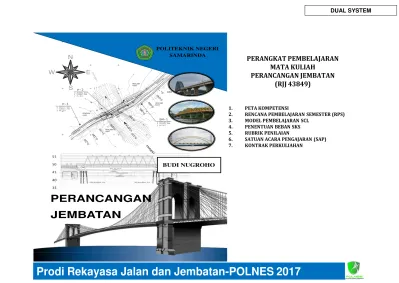

PERANGKAT PEMBELAJARAN PERANCANGAN JEMBATAN

(1)

Prodi Rekayasa Jalan dan Jembatan-POLNES 2017

2. RENCANA PEMBELAJARAN SEMESTER (RPS) 3. MODEL PEMBELAJARAN SCL

4. PENENTUAN BEBAN SKS 5. RUBRIK PENILAIAN

6. SATUAN ACARA PENGAJARAN (SAP) 7. KONTRAK PERKULIAHAN

(2)

KATA PENGANTAR

Assalamu’alaikum Wr. Wb

Segala puji , kami haturkan kehadirat Allah swt atas selesainya Penyusunan Perangkat

Pembelajaran Mk Perancangan Jembatan, Program Studi Rekayasa Jalan dan Jembatan S1-Terapan Jurusan Teknik Sipil Politeknik Negeri Samarinda tahun 2016.

Penyusunan Perangkat Pemeblajaranerangkat Pemeblajaran ini disusun dengan

berdasarkan beberapa sumber referensi, peraturan/standard dan merujuk pada kurikulum

Kerangka Kualifikasi Nasional Indonesia (KKNI) dan standard kompetensi kerja Nasional

Indonesia (SKKNI)

Adapun isi perangkat pembelajaran ini diacu berdasarkan kompetensi dan capaian

pembelajaran yang telah disepakati dalam KKNI bahwa lulusan program Studi Rekayasa

Jalan dan jembatan harus mempunyai kemampuan merancang jembatan dengan skala

menengah.

Akhirnya, semoga perangkat pembelajaran ini dapat dipakai dan diaplikasikan dalam

proses belajar mengajar khususnya mata kuliah perancangan jembatan sebagai pedoman

acuan baik oleh pengajar dan mahasiswa pada Program Studi Rekayasa Jalan dan

Jembatan Jurusan Teknik Sipil Politeknik Negeri Samarinda, sehingga menghasilkan

lulusan yang kompeten, professional dan berdaya saing.

Wassalamu’alaikum Wr. Wb.

Samarinda, Oktober 2016 Penyusun,

(3)

DAFTAR ISI

PERANGKAT PEMBELAJARAN

1. PETA KOMPETENSI

2. RPS (RENCANA PEMBELAJARAN SEMESTER) 3. MODEL PEMBELAJARAN

(4)

(5)

MODEL PEMBELAJARAN SCL (STUDENT CENTER LEARNING)

MATA KULIAH : PERANCANGAN JEMBATAN SMT : VIII

SKS : 3

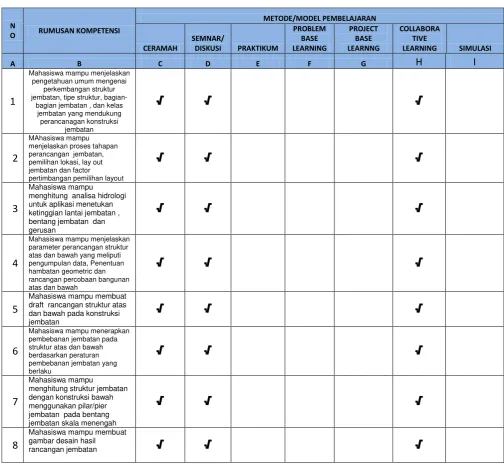

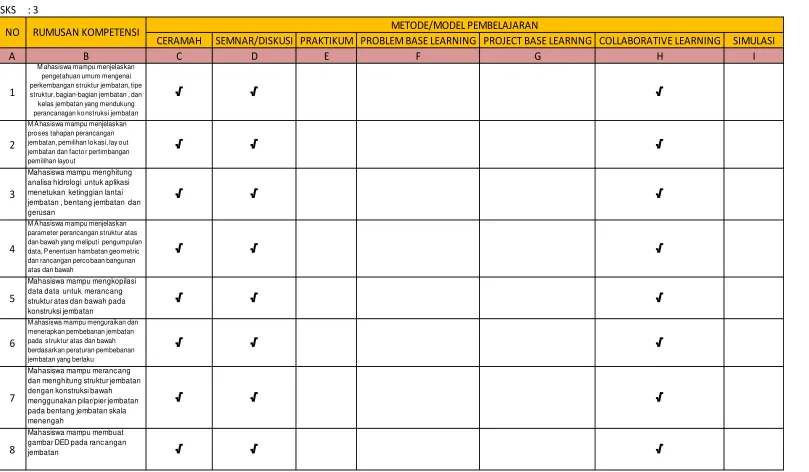

CERAMAH SEMNAR/DISKUSI PRAKTIKUM PROBLEM BASE LEARNING PROJECT BASE LEARNNG COLLABORATIVE LEARNING SIMULASI

A B C D E F G H I

1

M ahasiswa mampu menjelaskan pengetahuan umum mengenai perkembangan struktur jembatan, tipe struktur, bagian-bagian jembatan , dan kelas jembatan yang mendukung perancanagan ko nstruksi jembatan

√ √ √

2

M A hasiswa mampu menjelaskan pro ses tahapan perancangan jembatan, pemilihan lo kasi, lay o ut jembatan dan facto r pertimbangan pemilihan layo ut

√ √ √

3

Mahasiswa mampu menghitung analisa hidrologi untuk aplikasi menetukan ketinggian lantai jembatan , bentang jembatan dan gerusan

√ √ √

4

M A hasiswa mampu menjelaskan parameter perancangan struktur atas dan bawah yang meliputi pengumpulan data, P enentuan hambatan geo metric dan rancangan perco baan bangunan atas dan bawah

√ √ √

5

Mahasiswa mampu mengkopilasi data data untuk merancang struktur atas dan bawah pada konstruksi jembatan

√ √ √

6

M ahasiswa mampu menguraikan dan menerapkan pembebanan jembatan pada struktur atas dan bawah berdasarkan peraturan pembebanan jembatan yang berlaku

√ √ √

7

Mahasiswa mampu merancang dan menghitung struktur jembatan dengan konstruksi bawah menggunakan pilar/pier jembatan pada bentang jembatan skala menengah

√ √ √

8

Mahasiswa mampu membuat gambar DED pada rancangan

jembatan √ √ √

METODE/MODEL PEMBELAJARAN RUMUSAN KOMPETENSI

(6)

BESARAN SKS MATA KULIAH

NAMA MATA KULIAH : PERANCANGAN JEMBATAN

CAPAAN PEMBELAJARAN CP MK : MAHASISWA MAMPU MERANCANG JEMBATAN DENGAN BENTANG SKALA MENENGAH

NO BAHAN KAJIAN/SUB CP

MK/KOMPETENSI KHUSUS

WAKTU BELAJAR TOTAL WAKTU

BELAJAR Bobot

Mahasiswa mampu menjelaskan pengetahuan umum mengenai perkembangan struktur jembatan,

tipe struktur, bagian-bagian jembatan , dan kelas jembatan yang mendukung perancanagan

konstruksi jembatan

300 360 360 1020 13.33

2 MAhasiswa mampu menjelaskan proses tahapan _{perancangan jembatan, pemilihan lokasi, lay out}

jembatan dan factor pertimbangan pemilihan layout

150 180 180 510 6.67

3

3. Mahasiswa mampu mengaplikaskan analisa hidrologi untuk aplikasi menentukan ketinggian lantai jembatan , bentang jembatan dan gerusan

300 360 360 1020 13.33

4

MAhasiswa mampu menjelaskan parameter perancangan struktur atas dan bawah yang meliputi pengumpulan data, Penentuan hambatan geometric dan rancangan percobaan bangunan atas dan bawah

150 180 180 510 6.67

5 Mahasiswa mampu membuat draft rancangan struktur atas dan bawah pada konstruksi jembatan

300 360 360 1020 13.33

6

Mahasiswa mampu menerapkan pembebanan jembatan pada struktur atas dan bawah

berdasarkan peraturan pembebanan jembatan yang berlaku

300 360 360 1020 13.33

7

Mahasiswa mampu menghitung struktur jembatan dengan konstruksi bawah

menggunakan pilar/pier jembatan pada bentang jembatan skala menengah

450 540 540 1530 20.00

8 Mahasiswa mampu membuat gambar desain

hasil rancangan jembatan 300 360 360 1020 13.33

TOTAL WAKTU BELAJAR 2250 2700 2700 0 7650 100.00

3.000

0.000

TOTAL SKS

3

KETERANGAN

TM TATAP MUKA

BT BELAJAR TERSTRUKTUR

(7)

Penilaian Hasil Belajar/Pengskoran (Rubrik)

Penilaian hasil atau penguasaan atas materi pembelajaran dilakukan berdasarkan: partisipasi dalam

kegiatan pembelajaran di kelas, penyusunan dan penyajian makalah di kelas, laporan tugas-tugas

perkuliahan, Ujian Tengah Semester (UTS),dan Ujian Akhir Semester (UAS).

RANCANGAN TUGAS 1 (Bagian-Bagian Jembatan dan fungsinya)

MATA KULIAH : Perancangan Jembatan

SEMESTER : 8

MINGGU KE : 1-2 SKS : 3

TUGAS KE : 1

1. TUJUAN TUGAS : Mahasiswa menguasai pengetahuan tentang dasar-dasar jembatan, khususnya bagian bagian jembatan dan fugsinya

2. URAIAN TUGAS :

a. Obyek garapan : Membuat Detail bagian-bagian jembatan dan fungsinya

b. Yang harus dikerjakan dan batasan-batasan

: Mahasiswa membuat makalah yang menjelaskan :

1. Struktur Jembatan

2. Bagian-bagian Struktur atas 3. Bagian-bagian Struktur Bawah 4. Bangunan Pelengkap

5. Foto atau gambar

6. Fungsi bagian-bagian jembatan

c. Metode/ acara pengerjaan, acuan yang digunakan

: Tugas ini dilakukan secara individual dengan menggunakan minimal 2 (dua) referensi.

d. Deskripsi luaran tugas yang dihasilkan/ dikerjakan

Dokumen laporan, (dimulai dari pendahuluan sampai daftar pustaka). Diketik 1,5 spasi menggunakan font Times New Roman dengan ukuran kertas A4, dibuat dalam bentuk soft file dikirim ke email add : budinugroho@polnes.ac.id Struktur penulisan terdiri dari :

1. Cover dengan judul tugas, Nama Penulis dan NIM, Nama Prodi, Jurusan dan Politeknik

2. Kata Pengantar (maksimum 1 halaman) 3. Daftar isi

4. Pendahuluan (maksimum 1 halaman) 5. Tujuan (maksimum 1 halaman)

6. Isi tugas yang harus dikerjakan dan analisa (maksimum 15 lembar)

7. Kesimpulan 8. Daftar Referensi

(8)

bahasan.

RANCANGAN TUGAS 2 (Survey Pendahuluan)

SEMESTER : 1

MINGGU KE : 3 SKS : 3

TUGAS KE : 2 1. TUJUAN TUGAS : Mahasiswa mampu melakukan simulasi survey pendahuluan, yang di

buat dengan ketentuan dan standart yang berlaku

2. URAIAN TUGAS :

a. Obyek garapan : Membuat form survey pendahuluan

: Mahasiswa membuat makalah yang menjelaskan :

1. Tahapan perancangan jembatan 2. Pengumpulan Peta Dasar

3. Membuat form survey pendahuluan, dengan ketentuan : a. form survey memuat lay out dan sketsa hasil survey, koordnat global position.

b. Kondisi existing jalan pendekat, sungai, existing jembatan c. Kondisi tanah rencana pondasi/bangunan bawah diletakkan d. foto foto survey

: Tugas ini dilakukan secara individual dengan menggunakan minimal 2 (dua) referensi.

Dokumen laporan, (dimulai dari pendahuluan sampai daftar pustaka). Diketik 1,5 spasi menggunakan font Times New Roman dengan ukuran kertas A4, khusus untuk form survey kertas A3, dibuat dalam bentuk soft file dikirim ke email add : budinugroho@polnes.ac.id

Struktur penulisan terdiri dari :

(9)

Prodi, Jurusan dan Politeknik

Batas waktu pengumpulan tugas = 1 minggu setelah jadwal materi pokok bahasan.

RANCANGAN TUGAS 3 (Menentukan elevasi Jembatan)

SEMESTER : 8

TUGAS KE : 3 1. TUJUAN TUGAS : Mahasiswa mampu menghitung debit banjir rancangan untuk

menentukan tinggi elevasi jembatan

2. URAIAN TUGAS :

a. Obyek garapan : Menentuan elevasi tinggi jembatan (dari jembatan yang sudah ada/belum ada)

: Mahasiswa membuat makalah dan laporan FGD yang menjelaskan :

1. Menghitung frekuensi huajan maksimum dengan data n = 20 tahun

2. Menghitung debit banjir rancangan untuk periode ulang 50 th da 100 th

3. Membuat rating curve , hubungan debit banjr dan ketinggian elevasi muka air banjir

4. Menentukan elevasi perletakan jembatan berdasarkan data-data muka air banjir

(10)

pengerjaan, acuan yang digunakan d. Deskripsi luaran

tugas yang dihasilkan/ dikerjakan

Dokumen laporan, (dimulai dari pendahuluan sampai daftar pustaka). Diketik 1,5 spasi menggunakan font Times New Roman dengan ukuran kertas A4, dibuat dalam bentuk soft file dikirim ke email add : budinugroho@polnes.ac.id

Struktur penulisan terdiri dari :

9. Lampiran ( soal tugas dan peta DAS dan data curah hujan)

RANCANGAN TUGAS 4 (Parameter Perancangan Struktur atas dan bawah jembatan)

SEMESTER : 8

MINGGU KE : 6 SKS : 3

TUGAS KE : 4 1. TUJUAN TUGAS : Mahasiswa mampu mengidentifikasi data-data sebagai parameter

perancangan struktur atas dan bawah jembatan

2. URAIAN TUGAS :

(11)

: Mahasiswa membuat makalah dan laporan collaborative learning yang menjelaskan :

1. Pengumpulan data-data parameter perancangan struktur jembatan

2. Resume parameter perancangan jalan berdasarkan klastersasi data

: Tugas ini dilakukan secara individual dengan standart BMS (Bridge Management System)

RANCANGAN TUGAS 5 (Draft Rancangan Jembatan)

(12)

MINGGU KE : 10-11 SKS : 3 TUGAS KE : 5 1. TUJUAN TUGAS : Mahasiswa mampu membuat draft rancangan jembatan

2. URAIAN TUGAS :

a. Obyek garapan : Draft Rancangan Jembatan

: Mahasiswa membuat makalah dan laporan FGD yang menjelaskan : 1. Lay out topografi sekitar rencana jembatan

2. Data-data parameter perancangan

3. Draft rancangan struktur atas

4. Draft Rancangan struktur bawah 5. Draft Rancangan Jlan pendekat

: Tugas ini dilakukan secara individual dengan menggunakan minimal 2 (dua) refrensi.

Dokumen laporan, (dimulai dari pendahuluan sampai daftar pustaka). Diketik 1,5 spasi menggunakan font Times New Roman dengan ukuran kertas A4, dibuat dalam bentuk soft file dikirim ke email add :budinugroho@polnes.ac.id Struktur penulisan terdiri dari :

(13)

RANCANGAN TUGAS 6 (Pembebanan Jembatan)

SEMESTER : 8

TUGAS KE : 6 1. TUJUAN TUGAS : Mahasiswa mampu menghitung pembebanan pada struktur atas dan

bawah jembatan bentang skala menengah

2. URAIAN TUGAS :

: Mahasiswa membuat makalah hasil perhitungan dan laporan FGD yang menjelaskan :

1. Peraturan pembebanan jembatan

2. Identifikas pembebanan pada struktur jembatan

3. Pembebanan struktur atas (lantai dan girder)

4. Pembebanan struktur bawah (Abutment dan Pilar)

: Tugas ini dilakukan secara kelompok dengan menggunakan minimal 2 (dua) refrensi.

(14)

c. Analisa : 40%

RANCANGAN TUGAS 7 (Perhitungan Struktur Jembatan )

SEMESTER : 8

TUGAS KE : 7 1. TUJUAN TUGAS : Mahasiswa mampu menghitung struktur dan kekuatan jembatan

2. URAIAN TUGAS :

a. Obyek garapan : Menghitung Struktur dan Kekuatan Jembatan bentang skala menengah

: Mahasiswa membuat makalah perhitungan dan laporan hasil FGD yang menjelaskan :

1. Data data perancangan

2. Standar standar yang dipakai dalam menghitung struktur dan kekuatan jembatan

3. Menghitung struktur atas dan kekuatan struktur atas 4. Menghitung struktur bawah dan kekuatan struktur bawah 5. Resume hasil perhitungan

: Tugas ini dilakukan secara kelompok dengan menggunakan minimal 2 (dua) refrensi.

(15)

3. _a. _Format/

RANCANGAN TUGAS 8 (Gambar Desain Jembatan )

SEMESTER : 8

TUGAS KE : 8 1. TUJUAN TUGAS : Mahasiswa mampu menggambar desain jembatan berdasarkan hasil

perancangan pada jembatan bentang skala menengah

2. URAIAN TUGAS :

e. Obyek garapan : Membuat gambar desain berdasarkan hasil perancangan sebelumnya

f. Yang harus dikerjakan dan batasan-batasan

: Mahasiswa membuat gambar desain hasil rancangan dan laporan hasil FGD yang menjelaskan :

1. Data lay out rancangan jembatan 2. Potongan memanjang

3. Potongan Melintang 4. Gambar detail struktur atas 5. Gambar detail struktur bawah 6. Gambar detail bangunan pelengkap 7. Gambar penulangan

8. Rekap volume material

g. Metode/ acara pengerjaan, acuan yang digunakan

: Tugas ini dilakukan secara individual dengan menggunakan minimal 2 (dua) refrensi.

h. Deskripsi luaran tugas yang dihasilkan/ dikerjakan

(16)

3. Daftar isi

3. _g. _Format/

Struktur penulisan

: 10%

h. Isi / materi Tugas yang harus dikerjakan

: 15%

i. Analisa : 40%

j. Daftar Referensi : 15%

k. Ketepatan Waktu

: 10%

l. Format : 10%

Penilaian akan dilakukan dengan menggunakan kriteria sebagai berikut:

Angka Huruf Mutu Persepsi Mutu

85-100 A 4,0 Cumlaude

80-84 A- 3.7 Sangat Memuaskan

76-79 B+ 3.3 Lebih baik Sekali

72-75 B 3,0 Baik

68-71 B- 2.7 Cukup baik

64-67 C+ 2.3 Lebih Dari cukup

60-63 C 2,0 Cukup

40-59 D 1,0 Kurang

0-39 E 0 Gagal

Dalam menentukan nilai akhir akan menggunakan pembobotan sebagai berikut:

(17)

2. Penugasan : 20%

3. Nilai UTS : 30%

(18)

1

SATUAN RENCANA PENGAJARAN (SAP)

Mata Kuliah : PERANCANGAN JEMBATAN

Kode Mata Kuliah : RJJ 43854

SKS / JPM : 3

Waktu Pertemuan : 6 x 50’+6 x 60’/Minggu

Pertemuan ke : 1-2

Capaian Pembelajaran MK : Mampu melakukan perancangan struktur jembatan skala menengah dengan menggunakan pangkalan data dan

referensi teknik konstruksi dengan mempertimbangkan factor ekonomi, social, budaya, kesehatan dan keselamatan public dan lingkungan.

Kemampuan Akhir Yang Diharapkan

: Mahasiswa mampu menjelaskan pengetahuan umum mengenai perkembangan struktur jembatan, tipe struktur, bagian-bagian jembatan , dan kelas jembatan yang mendukung perancangan konstruksi jembatan

Pokok Bahasan : Perkembangan Struktur Jembatan

Sub Pokok Bahasan : - Perkembangan Struktur Jembatan

- Bagian-bagian Struktur Jembatan

- Type-type struktur jembatan

- Struktur jembatan di Indonesia

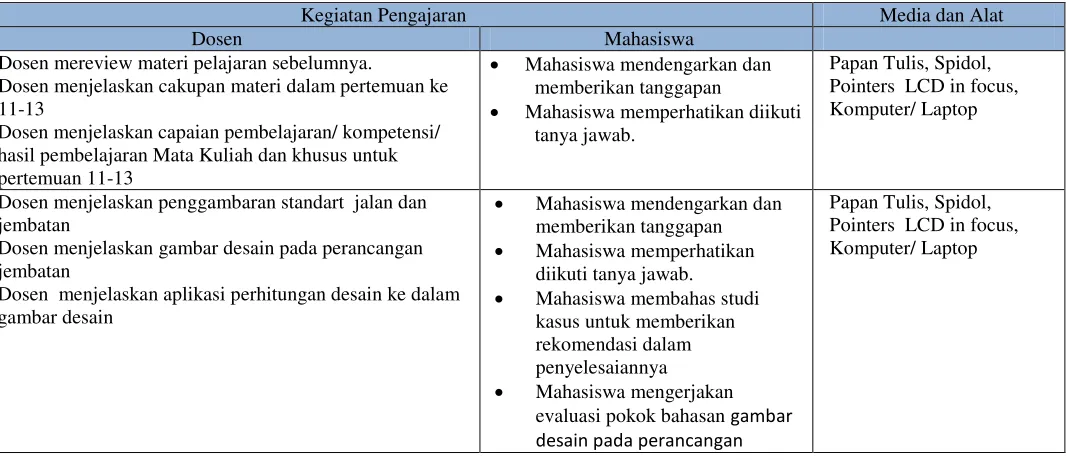

Tahap Kegiatan Pengajaran Media dan Alat

Dosen Mahasiswa

Pendahuluan

a. Dosen Menjelaskan RPS dan Kontrak perkuliahan

Perancangan Jembatan

b. Dosen menjelaskan cakupan materi dalam pertemuan ke

1-2

c. Dosen menjelaskan capaian pembelajaran/ kompetensi/

hasil pembelajaran Mata Kuliah dan khusus untuk pertemuan 1-2

 Mahasiswa mendengarkan dan

memberikan tanggapan

 Mahasiswa memperhatikan diikuti

tanya jawab.

Papan Tulis, Spidol, Pointers LCD in focus, Komputer/ Laptop

Penyajian a._b. Dosen menjelaskan perkembangan struktur jembatan _{Dosen menjelaskan bagian-bagian struktur jembatan}

c. Dosen menjelaskan tipe-tipe struktur jembatan

d. Dosen menjelaskan struktur jembatan di Indonesia

tanya jawab.

 Mahasiswa mengerjakan evaluasi

(19)

2

pokok bahasan Perkembangan Struktur Jembatan

Penutup

a. Dosen menutup perkuliahan dengan memberikan

rangkuman materi pembelajaran pada pertemuan ke 1-2. dan Tugas yang diberikan

b. Dosen memberikan gambaran umum tentang materi

perkuliahan yang akan datang.

 Mahasiswa memperhatikan

diikuti tanya jawab.

Papan Tulis, Spidol, Pointers, LCD in focus, Komputer/ Laptop

Evaluasi :

1. Membuat Detail bagian-bagian jembatan dan fungsinya

Referensi :

1. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Gambar Standar Pekerjaan

Jalan dan Jembatan (Versi Bahasa Indonesia) Edisi Pertama No. 004-A/PW/2004

2. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Gambar Standar Pekerjaan Jalan dan Jembatan

Volume Dua No. 04/BM/2005

3. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Pengukuran Topografi

Untuk Pekerjaan Jalan dan Jembatan No. 010/PW/2004

4. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Panduan Geoteknik No.

PT T-08-2002-B

5. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Spesifikasi Konstruksi Jembatan Tipe Balok T Bentang s/d 25

m Untuk Beban BM 100 No. 1748-1989-F

6. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Standar Pembebanan Untuk Jembatan No. RSNI T-02-2005

7. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Timbunan

Jalan Pendekat Jembatan No. PD T-11-2003-B

(20)

3

9. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Manual Hidrolika Untuk Pekerjaan Jalan dan Jembatan No.

01/BM/2005

10. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Manual Perencanaan Bangunan

Pengaman Gerusan Air Sungai Untuk Konstruksi Jalan dan Jembatan No. 002/PW/2004

11. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Sistem Manajemen Jembatan : Panduan Penyelidikan

Jembatan (BMS)

12. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Peraturan Perencanaan Teknik Jembatan Jilid 1 (BMS -

Bridge Design Code Vol. 1)

14. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, BMS - Bridge Design Manual Vol. 1

16. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Bridge Management System : Standard Spesifications For

Bridge Construction Vol. 1

18. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Beban

Gempa Untuk Jembatan No. PD T-04-2004-B

19. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Standar Jembatan Gelagar Komposit Bentang Jembatan 8 - 20

m MBI /A/B

20. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Gambar Standar Rangka Baja Bangunan Atas Jembatan Kelas

(21)

4

21. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pemasangan Siar Muai Jenis Asphaltic

Plug Untuk Jembatan No. PD T-13-2005-B

22. Badan Standarisasi Nasional, Standar Perencanaan Struktur Beton Untuk Jembatan No. SNI T-12-2004

23. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Manual Perencanaan Struktur Beton Bertulang Untuk

Jembatan No. 009/BM/2008

24. Badan Standarisasi Nasional, Standar Perencanaan Struktur Baja Untuk Jembatan No. RSNI T-03-2005

25. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pekerjaan Beton Untuk Jalan dan

Jembatan No. PD T-07-2005-B

26. Kementerian Pekerjaan Umum, Direktorat Jenderal Bina Marga, Spesifikasi Umum Pekerjaan Jalan dan Jembatan 2010 Revisi

3

27. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pemasangan Bantalan Karet Pada

28. Kementerian Pekerjaan Umum, Direktorat Jenderal Bina Marga, Panduan Analisa Harga Satuan Pekerjaan Jalan dan Jembatan

Berdasarkan Spesifikasi Umum Pekerjaan Jalan dan Jembatan 2010 Revisi 3

29. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Prosedur Operasional Standar Perencanaan Teknis Jembatan

30. Departemen Pekerjaan Umum, Direktorat Jenderal Sumber Daya Air, Standar Metode Perhitungan Debit Banjir No. SK SNI

M-18-1989-F

(22)

5

SKS / JPM : 3

Pertemuan ke : 3 (tiga)

: MAhasiswa mampu menjelaskan proses tahapan perancangan jembatan, pemilihan lokasi, lay out jembatan dan factor pertimbangan pemilihan layout

Pokok Bahasan : Tahapan Perancangan Jembatan

Sub Pokok Bahasan : - Tahapan Perancangan

- Pemilihan Lokasi Jembatan

Dosen Mahasiswa

Pendahuluan

a. Dosen mereview materi pelajaran sebelumnya.

2

hasil pembelajaran Mata Kuliah dan khusus untuk pertemuan 2-

tanya jawab.

Penyajian

a. Dosen menjelaskan pengertian Tahapan Perancangan

Jembatan

b. Dosen menjelaskan Survey Pendahuluan dalam tahapan

perancangan jembatan

c. Dosen menjelaskan Survey Detail dalam tahapan

perancangan Jembatan

d. Dosen menjelaskan Tahap Perancangan Teknis dalam

tahapan perancangan Jembatan

e. Dosen Menjelaskan pemilihan lokasi jembatan dan faktor pertimbangan yang mempengaruhi

 Mahasiswa membahas studi

kasus untuk memberikan rekomendasi dalam penyelesaiannya

 Mahasiswa mengerjakan

evaluasi pokok bahasan tahapan

(23)

6

f. Dosen Menjelaskan pemilihan lay out jembatan dan faktor pertimbangan yang mempengaruhi

Penutup

rangkuman materi pembelajaran pada pertemuan ke 3 dan Tugas yang diberikan.

Evaluasi :

1. Buat Format survey Pendahuluan

Referensi :

1. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Gambar Standar

Pekerjaan Jalan dan Jembatan (Versi Bahasa Indonesia) Edisi Pertama No. 004-A/PW/2004

2. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Gambar Standar Pekerjaan Jalan dan Jembatan

Volume Dua No. 04/BM/2005

3. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Pengukuran Topografi

Untuk Pekerjaan Jalan dan Jembatan No. 010/PW/2004

4. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Panduan Geoteknik No.

PT T-08-2002-B

5. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Spesifikasi Konstruksi Jembatan Tipe Balok T Bentang s/d 25

m Untuk Beban BM 100 No. 1748-1989-F

7. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Timbunan

Jalan Pendekat Jembatan No. PD T-11-2003-B

(24)

7

01/BM/2005

11. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Sistem Manajemen Jembatan : Panduan Penyelidikan

Jembatan (BMS)

18. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Beban

Gempa Untuk Jembatan No. PD T-04-2004-B

19. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Standar Jembatan Gelagar Komposit Bentang Jembatan 8 - 20

m MBI /A/B

20. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Gambar Standar Rangka Baja Bangunan Atas Jembatan Kelas

(25)

8

21. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pemasangan Siar Muai Jenis Asphaltic

Plug Untuk Jembatan No. PD T-13-2005-B

23. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Manual Perencanaan Struktur Beton Bertulang Untuk

Jembatan No. 009/BM/2008

25. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pekerjaan Beton Untuk Jalan dan

26. Kementerian Pekerjaan Umum, Direktorat Jenderal Bina Marga, Spesifikasi Umum Pekerjaan Jalan dan Jembatan 2010 Revisi

3

27. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pemasangan Bantalan Karet Pada

M-18-1989-F

(26)

9

SKS / JPM : 3

Pertemuan ke : 4-5

: Mahasiswa mampu mengaplikaskan analisa hidrologi untuk aplikasi menentukan ketinggian lantai jembatan , bentang jembatan dan gerusan

Pokok Bahasan : Analisa Hidrologi

Sub Pokok Bahasan : - Analisa hidrologi

- Gerusan

- Rencana Perletakan

- Bangunan Pengaman

Dosen Mahasiswa

Pendahuluan

4-5

tanya jawab.

Penyajian

a. Dosen menjelaskan pengertian aspek hidrologi pada

b. Dosen menjelaskan curah hujan dan cathment area

c. Dosen menjelaskan Debit banjir rancangan

d. Dosen menjelaskan rating curve

e. Dosen Menjelaskan gerusan

f. Dosen Menjelaskan rencana perletakan jembatan g. Dosen Menjelaskan rencana bangunan pengaman

jembatan

(27)

10

evaluasi pokok bahasan analisa hidrologi

Penutup

Evaluasi :

1. Buat perancagan perletakan rencana jembatan dengan mempertibangkan aspek hidrologi, dengan data terlampir

Referensi :

2. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Gambar Standar Pekerjaan Jalan dan Jembatan Volume

Dua No. 04/BM/2005

3. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Pengukuran Topografi Untuk

Pekerjaan Jalan dan Jembatan No. 010/PW/2004

4. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Panduan Geoteknik No. PT

T-08-2002-B

5. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Spesifikasi Konstruksi Jembatan Tipe Balok T Bentang s/d 25 m

Untuk Beban BM 100 No. 1748-1989-F

7. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Timbunan Jalan

Pendekat Jembatan No. PD T-11-2003-B

8. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pekerjaan Tanah Dasar No. 003/BM/2006

(28)

11

11. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Sistem Manajemen Jembatan : Panduan Penyelidikan Jembatan

(BMS)

12. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Peraturan Perencanaan Teknik Jembatan Jilid 1 (BMS - Bridge

Design Code Vol. 1)

Design Code Vol. 2)

16. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Bridge Management System : Standard Spesifications For Bridge

Construction Vol. 1

Construction Vol. 2

18. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Beban Gempa

Untuk Jembatan No. PD T-04-2004-B

19. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Standar Jembatan Gelagar Komposit Bentang Jembatan 8 - 20 m

MBI /A/B

20. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Gambar Standar Rangka Baja Bangunan Atas Jembatan Kelas A

dan B No. 07/BM/2005

21. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pemasangan Siar Muai Jenis Asphaltic Plug

(29)

12

23. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Manual Perencanaan Struktur Beton Bertulang Untuk Jembatan No.

009/BM/2008

25. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pekerjaan Beton Untuk Jalan dan Jembatan

No. PD T-07-2005-B

26. Kementerian Pekerjaan Umum, Direktorat Jenderal Bina Marga, Spesifikasi Umum Pekerjaan Jalan dan Jembatan 2010 Revisi 3

27. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Pedoman Pelaksanaan Pemasangan Bantalan Karet Pada Jembatan

No. PD T-06-2005-B

M-18-1989-F

(30)

13

SKS / JPM : 3

Pertemuan ke : 6

: MAhasiswa mampu menjelaskan parameter perancangan struktur atas dan bawah yang meliputi pengumpulan data, Penentuan hambatan geometric dan rancangan percobaan bangunan atas dan bawah

Pokok Bahasan : Parameter Perancangan Struktur atas dan bawah jembatan

Sub Pokok Bahasan :

-Tahap Kegiatan Pengajaran Media dan Alat

Dosen Mahasiswa

Pendahuluan

b. Dosen menjelaskan cakupan materi dalam pertemuan ke 6

hasil pembelajaran Mata Kuliah dan khusus untuk pertemuan 6

tanya jawab.

(31)

14

Penyajian

a. Dosen menjelaskan parameter perancangan struktur atas

dan bawah jembatan

b. Dosen menjelaskan pengumpualan data lapangan

c. Dosen menjelaskan penentuan hambatan geometrik

d. Dosen menjelaskan penentuan alternative rancangan

jembatan bangunan atas dan bawah

evaluasi pokok bahasan

parameter perancangan struktur atas dan bawah

Penutup

Evaluasi :

1. Buatlah resume parameter perancangan jembatan berdasarkan klasterisasi data data untuk perancangan struktur atas dan bawah

Referensi :

Dua No. 04/BM/2005

(32)

15

01/BM/2005

(BMS)

Design Code Vol. 1)

Design Code Vol. 2)

Construction Vol. 1

(33)

16 18. Departemen Permukiman dan Prasarana Wilayah, Direktorat Jenderal Prasarana Wilayah, Pedoman Perencanaan Beban Gempa

MBI /A/B

009/BM/2008

No. PD T-07-2005-B

No. PD T-06-2005-B

M-18-1989-F

(34)

17

SKS / JPM : 3

Pertemuan ke : 7-8

: Mahasiswa mampu membuat draft rancangan struktur atas dan bawah pada konstruksi jembatan

Pokok Bahasan : Rancangan Konstruksi Jembatan

Sub Pokok Bahasan :

Dosen Mahasiswa

Pendahuluan

7-8

tanya jawab.

Penyajian

a. Dosen menjelaskan perancangan struktur atas jembatan

b. Dosen menjelaskan perancangan struktur bawah jembatan

c. Dosen menjelaskan perancangan jalan pendekat

parameter perancangan struktur atas dan bawah

(35)

18

rangkuman materi pembelajaran pada pertemuan ke 7-8 dan Tugas yang diberikan.

Pointers, LCD in focus, Komputer/ Laptop

Evaluasi :

1. Buat draft rancangan jembatan dengan parameter dan data data sesuai terlampir

Referensi :

Dua No. 04/BM/2005

T-08-2002-B

01/BM/2005

(36)

19 11. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Sistem Manajemen Jembatan : Panduan Penyelidikan Jembatan

(BMS)

Design Code Vol. 1)

Design Code Vol. 2)

Construction Vol. 1

Construction Vol. 2

MBI /A/B

(37)

20 24. Badan Standarisasi Nasional, Standar Perencanaan Struktur Baja Untuk Jembatan No. RSNI T-03-2005

No. PD T-07-2005-B

No. PD T-06-2005-B

M-18-1989-F

(38)

21

SKS / JPM : 3

Pertemuan ke : 9-10

: Mahasiswa mampu menerapkan pembebanan jembatan pada struktur atas dan bawah berdasarkan peraturan pembebanan jembatan yang berlaku

Pokok Bahasan : Pembebanan Jembatan

Sub Pokok Bahasan :

Dosen Mahasiswa

Pendahuluan

9-10

tanya jawab.

Penyajian

a. Dosen menjelaskan jenis pembebanan pada struktur

jembatan

b. Dosen menjelaskan factor beban pada struktur jembatan

c. Dosen menjelaskan kombinasi pembebanan pada struktur

jembatan

d. Dosen menjelaskan pembebanan pada struktur atas dan

struktur bawah

evaluasi pokok bahasan pembebanan jembatan

(39)

22

Pointers, LCD in focus, Komputer/ Laptop

Evaluasi :

1. Buat skematik pembebanan pada plat lantai jembatan, Girder, Abutment dan Pilar

Referensi :

Dua No. 04/BM/2005

T-08-2002-B

(40)

23

(BMS)

Design Code Vol. 1)

Design Code Vol. 2)

Construction Vol. 1

Construction Vol. 2

MBI /A/B

(41)

24

009/BM/2008

No. PD T-07-2005-B

No. PD T-06-2005-B

M-18-1989-F

(42)

25

SKS / JPM : 3

Pertemuan ke : 11-13

: Mahasiswa mampu menghitung struktur jembatan dengan konstruksi bawah menggunakan pilar/pier jembatan pada bentang jembatan skala menengah

Pokok Bahasan : Perhitungan struktur bawah jembatan dengan dan analisis kekuatan

Sub Pokok Bahasan :

Dosen Mahasiswa

Pendahuluan

11-13

tanya jawab.

Penyajian

a. Dosen menjelaskan pembebanan pada struktur abutment

jembatan

b. Dosen menjelaskan analisa pondasi pada struktur

abutment jembatan

c. Dosen menjelaskan analisa kekuatan struktur abutment

jembatan

d. Dosen menjelaskan pembebanan pada struktur pilar

jembatan

e. Dosen menjelaskan analisa pondasi pada struktur pilar

jembatan

f. Dosen menjelaskan analisa kekuatan struktur pilar

(43)

26

jembatan Perhitungan struktur bawah

jembatan dengan dan analisis kekuatan

Penutup

Evaluasi :

1. Buat perhitungan rancangan jembatan dengan parameter dan data data sesuai terlampir

Referensi :

Dua No. 04/BM/2005

T-08-2002-B

(44)

27 9. Departemen Pekerjaan Umum, Direktorat Jenderal Bina Marga, Manual Hidrolika Untuk Pekerjaan Jalan dan Jembatan No.

01/BM/2005

(BMS)

Design Code Vol. 1)

Design Code Vol. 2)

Construction Vol. 1

Construction Vol. 2

MBI /A/B

(45)

28

009/BM/2008

No. PD T-07-2005-B

No. PD T-06-2005-B

M-18-1989-F
