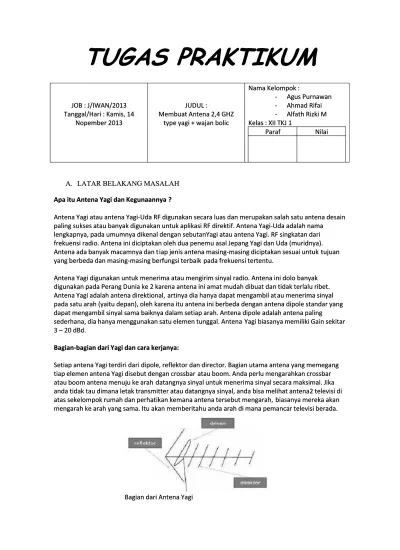

TUGAS PRAKTIKUM
TUGAS PRAKTIKUM
JOB : J/IWAN/2013 JOB : J/IWAN/2013 Tanggal/Hari : Kamis, 14 Tanggal/Hari : Kamis, 14 Nopember 2013 Nopember 2013 JUDUL : JUDUL : Membuat Antena 2,4 GHZ Membuat Antena 2,4 GHZtype yagi + wajan bolic type yagi + wajan bolic
Nama Kelompok : Nama Kelompok :
-- Agus PurnawanAgus Purnawan -- Ahmad RifaiAhmad Rifai -- Alfath Rizki MAlfath Rizki M Kelas : XII TKJ 1
Kelas : XII TKJ 1
Paraf Nilai
Paraf Nilai
A.
A. LATAR BELAKANG MASALAHLATAR BELAKANG MASALAH
Apa itu Antena Yagi dan Kegunaannya Apa itu Antena Yagi dan Kegunaannya ??
Antena Yagi atau antena Yagi-Uda RF digunakan secara luas dan merupakan salah satu antena desain Antena Yagi atau antena Yagi-Uda RF digunakan secara luas dan merupakan salah satu antena desain paling sukses atau banyak digunakan untuk aplikasi RF direktif. Antena Yagi-Uda adalah nama
paling sukses atau banyak digunakan untuk aplikasi RF direktif. Antena Yagi-Uda adalah nama lengkapnya, pada umumnya dikenal dengan sebutanYagi atau antena Yagi. RF singkatan dari lengkapnya, pada umumnya dikenal dengan sebutanYagi atau antena Yagi. RF singkatan dari frekuensi radio. Antena ini diciptakan oleh dua penemu asal Jepang Yagi dan Uda (muridnya). frekuensi radio. Antena ini diciptakan oleh dua penemu asal Jepang Yagi dan Uda (muridnya). Antena ada banyak macamnya dan t
Antena ada banyak macamnya dan tiap jenis antena masing-masing diciptakan sesuai untuk iap jenis antena masing-masing diciptakan sesuai untuk tujuantujuan yang berbeda dan masing-masing berfungsi terbaik
yang berbeda dan masing-masing berfungsi terbaik pada frekuensi tertentu.pada frekuensi tertentu.
Antena Yagi digunakan untuk menerima atau mengirim sinyal radio. Antena ini dolo banyak Antena Yagi digunakan untuk menerima atau mengirim sinyal radio. Antena ini dolo banyak digunakan pada Perang Dunia ke 2 karena antena ini amat mudah dibuat dan tidak terlalu ribet. digunakan pada Perang Dunia ke 2 karena antena ini amat mudah dibuat dan tidak terlalu ribet. Antena Yagi adalah antena direktional,
Antena Yagi adalah antena direktional, artinya dia hanya dapat mengambil atartinya dia hanya dapat mengambil atau menerima sinyalau menerima sinyal pada satu arah (yaitu depan), oleh karena itu antena ini berbeda dengan antena dipole standar yang pada satu arah (yaitu depan), oleh karena itu antena ini berbeda dengan antena dipole standar yang dapat mengambil sinyal sama baiknya dalam setiap arah. Antena dipole adalah antena paling
dapat mengambil sinyal sama baiknya dalam setiap arah. Antena dipole adalah antena paling sederhana, dia hanya menggunakan satu elemen tunggal. Antena
sederhana, dia hanya menggunakan satu elemen tunggal. Antena Yagi biasanya memiliki Gain sekitarYagi biasanya memiliki Gain sekitar 3
3 – – 20 dBd. 20 dBd.
Bagian-bagian dari Yagi dan cara kerjanya: Bagian-bagian dari Yagi dan cara kerjanya:
Setiap antena Yagi terdiri dari dipole, reflektor dan director. Bagian utama antena yang memegang Setiap antena Yagi terdiri dari dipole, reflektor dan director. Bagian utama antena yang memegang tiap elemen antena Yagi disebut dengan crossbar
tiap elemen antena Yagi disebut dengan crossbar atau boom. Anda perlu mengarahkan crossbaratau boom. Anda perlu mengarahkan crossbar atau boom antena menuju ke arah
atau boom antena menuju ke arah datangnya sinyal untuk menerima sinyal secara maksimal. Jikadatangnya sinyal untuk menerima sinyal secara maksimal. Jika anda tidak tau dimana letak transmitter atau datangnya sinyal, anda bisa melihat antena2 televisi di anda tidak tau dimana letak transmitter atau datangnya sinyal, anda bisa melihat antena2 televisi di atas sekelompok rumah dan perhatikan kemana antena tersebut mengarah,
atas sekelompok rumah dan perhatikan kemana antena tersebut mengarah, biasanya mereka akanbiasanya mereka akan mengarah ke arah yang sama. Itu akan memberitahu anda arah di mana pemancar televisi berada. mengarah ke arah yang sama. Itu akan memberitahu anda arah di mana pemancar televisi berada.
Bagian dari Antena Yagi Bagian dari Antena Yagi
Bagian dipole biasanya terhubung langsung ke kabel koaksial karena dia merupakan bagian yang bertugas untuk menerima energi frekuensi radio. Bagian lainnya terdiri dari beberapa elemen reflektor dan minimal satu director. Dibelakang dipole terdapat reflektor yang biasanya 5% lebih panjang dari dipole. Reflektor berfungsi untuk memantulkan sinyal yang terlewat dari bagian-bagian elemen tengah kembali ke mereka. Bagian director biasanya 5% lebih pendek daripada dipole dan mereka berfungsi untuk mengarahkan sinyal ke arah yg ditujukan.
Seperti yang mereka ketahui bahwa penambahan direktor pada antena akan meningkatkan
directivity antena, meningkatkan Gain dan mengurangi beamwidth. Namun penambahan reflektor tidak ada pengaruhnya. Makin banyak dipole yang dimiliki antena pada plane yang sama maka makin banyak sinyal band yang akan diterima pada waktu yang sama. Ketika anda mengarahkan antena tersebut ke arah datangnya signal, elemen-elemen yang kecil akan menarik sinyalnya ke elemen bagian tengah, dan elemen yang lebih panjang (reflektor) akan memantulkan sinyal yang lolos kembali ke elemen tengah.
Jenis antena ini sengaja dibuat untuk fokus pada satu arah, ke depan. Gelombang arah lain dibatalkan. Pada kenyataannya, Yagi adalah antena yang paling umum digunakan dalam aplikasi yang beroperasi di atas 10 MHz
ANTENA WAJAN BOLIC
Pengertian antenna wajanbolic
Antenna adalah serangkaian alat yang digunakan untuk memancarkan ataupun menerima gelombang elektromaknetik yang dihasilkan oleh perangkat elektronik wajan adalah alat penggorengan atau kuali yang terbuat dari bahan alumunium sedangkan bolic mengandung
pengertian antena yang berbentuk bundar atau lingkaran jadi antenna wajanbolic adalah antenna yang berbentuk lingkaran yang berbahan dasar wajan penggorengan.
Seiriing dengan berkembangnya tehnologi dunia maya ada berbagai macam cara orang agar dapat menikmati layanan internet secara gratis ada yang menggunakan hand phone sebagai
modem yang diseting sedemikian rupa dan dipasang aplikasi aplikasi seperti operamini modif yang memanfaatkan bug (celah ) GPRS sehingga dapat menikmati gratis internet secara gratis ada juga yang memanfaatkan jaringan hotspot gratis semua itu dilakukan
karena biaya koneksi internet di Negara kita masih relatif mahal.
Antenna wajanbolik kini menjadi salah satu alternative untuk memperoleh accesspoint secara gratis lewat jaringan-jaringan hotspot yang didirikan oleh berbagai instansi dan
penyedia layanan accsess internet ,antenna wajanbolic dibuat apabila PC(personal computer) ,netbook ataupun notebook kita tidak lagi biasa menangkap jaringan wireless
yang ada di sekitar kita dikarenakan berbagai hal seperti letak yang terlalu jauh ataupun terhalang oleh pepohonan atau terhalang oleh gedung sehingga system wireless yang ada
pada PC tidak dapat terkoneksi dengan accesspoint, maka agar computer kita dapat terkoneksi dengan accespoint computer kita membutuhkan peralatan tambahan yang berupa antenna eksternal yang didukung dengan USB wireless sebagai penangkap sinyal
WIFI(wireless fidelity)agar dapat terkoneksi dengan accesspoint .
Apabila accesspoint telah diperoleh tentusaja kita ti nggal menghubungi penyedia layanan untuk memperoleh IPsehingga kita dapat terkoneksi dengan internet apabila didaerah anda
terdapat layanan hotspot gratis anda tinggal mengarahkan antenna saja dan antenna wajanbolic siap berkonekssi dengan internet dan tentunya bila sinyal yang di terima harus
exelent.
Demikian sedikit tutorial yang dapat kami aturkan dan tentunya tulisan ini masih jauh dari benar adakurang lebihnya penulis memohon maaf karena tutorialyang begitu singkat
semoga bermanfaat dan selamat mencoba.
ALAT DAN BAHAN:
* Wajan dengan ukuran 6”,8” dst ,makin besar makin bagus * Pipa untuk tiang penyanggah
* Dua buah tutupparalon * Klem antenna
* Mur dan baut secukupnya tergantung kebutuhan * Alumunium foil
* Kabel UTP ada 2(dua)macan buatan U.S.A dan Australia merk BELDEN * USB wireless bias pakai jenis TP-LINK / D-LINK
* N socket conector segel chasis * SMA conector
PETUNJUK PENGERJAAN
* Hilangkan dua sisi pegangan wajan dan ratakan dengan gerinda sehingga penampang wajan menjadi bundar
* Lubangi bagia tengah wajan
* Paralon ukuran 3 dim potonglah sepanjang 30cm lalu tutupkan pada setiap ujung paralon yang telah terpotong
* Lobangi bagian tengah paralon
* Bungkus bagian luar paralon dengan alumunium foil
* Ambil mur dan baut lalu tautkan kedua lobang antara lobang tutup paralon yang telah di lobangi dengan wajan yang telah dilobangi
* Potong kabel USB bawaam wireless menjadi dua bagian lalu sambungkan dengan kabel UTP pada masing masing ujungnya dengan socket segel chasis
* Beri lobang pada paralon untuk tempat masuknya kabel UTP
* Buatkan dudukan pada antenna agar antenna bias berputar dan bias mengarah pada accesspoint
* Lekatkan wajan pada pipa penyangga dengan klem antenna * Koneksikan pada port computer untuk melakukan install USB
B. LANDASAN TEORI
1.
Teori Dasar antena YagiAntena merupakan piranti untuk menangkap dan memancarkan gelombang elektromagentik. Terdapat berbagai macam jenis antena, diantaranya antena helix, antena parabola, antena sektor, antena pintar, dan antena yagi. Di antara antena-antena tersebut antena yagi mempunyai beberapa kelebihan, diantaranya konstruksi sangat murah, mempunyai pengarahan yang tinggi. Sehingga pada paper ini akan di terangkan dan diteliti kinerja antena yagi pada WLAN.
Antena yagi secara teoritis yaitu sejenis antena yang terdiri dari 3 macam elemen. Dimana 3 macam yang memegang peranan penting dalam konstruksi antena yagi yaitu reflektor, dipole dan direktori [1]. Dalam pengimplementasianya sebuah antena Yagi dapat dibuat dari elemen berbentuk pararel,silindris.
Antena yagi terdiri atas beberapa bagian yaitu :
ElemenDriver
Driver merupakan bagian paling penting dari sebuah antena yagi karena elemen inilah yang akan membangkitkan gelombang elektromagnetik menjadi sebuah sinyal yang akan di pancarkan. Untuk menjadikan sebuah driver yang menghantarkan radiasi dengan baik, biasanya menggunakan antena dipole sebagai bentuk drivernya.
Antena dipole adalah antena berbentuk li near pendek, yang bila sedang memancarkan. Ukuran driver nya adalah :
ElemenReflector
Sesuai dengan namanya reflector , elemen ini merupakan elemen pemantul. Elemen reflektor ditempatkan di belakang dipole dan dibuat lebih panjang dari pada panjang dipole.
Tujuan utama dari penempatan reflektor di belakang adalah untuk membatasi radiasi agar tidak melebar kebelakang namun kekuatan pancarannya akan diperkuat ke arah sebaliknya. Reflektor juga bersifat menjadikan antena lebih induktif.
ElemenDirectori
Elemen Direktori merupakan elemen pengarah yang diletakkan didepan antena dipole terlipat (driver ), direktori akan memaksakan radiasi dari driver menuju ke satu arah. Elemen ini juga kadang sering disebut dengan elemen parasitic.
Dari gambar terlihat bahwa pola 1 merupakan pola radiasi yang diciptakan oleh antena dipole terlipat, dengan penambahan reflektor dan direktori pola radiasi antena akan diubah dan diperkecil menjadi satu arah namun dengan daya pancar yang lebih jauh seperti yang terlihat pada pola 2
Penguatan antena yagi
Gain atau penguatan dari sebuah antena yagi diperoleh dari memaksimalkan faktor-faktor penting elemen-elemen parasitik antena yagi. Dalam meningkatkan gain antena yagi mengubah pengaturan driver tidak akan memberikan efek yang banyak dalam penguatannya, cara yang paling efektif adalah dengan melakukan pengaturan yang tepat pada besarnya ukuran serta jarak dalam penempatan elemen tersebut.
Gain antena yagi merupakan peningkatan antena dipole sebagai antena drivernya, adapun secara teori gain maksimal dari antena dipole λ/2 adalah 10 log 1.66 atau 2.2. dBi. Dalam hal ini peningkatan jumlah faktor elemen yang meningkatkan gain tersebut seperti yang terlihat pada persamaan di bawah ini:
G = 10 log 1,66 x (nelemen) (4)
Umumnya gain antena yagi akan menurun secara nyata apabila panjang reflektor lebih kecil ataupun sebaliknya panjang direktori lebih besar daripada panjang ukuran dipole. Selain dari tinjauan diatas terdapat juga formula yang menyatakan bahwa gain antena yagi bisa didapat dari analisa gambar, persamaan yang digunakan pada analisa gambar adalah
C. GAMBAR PERCOBAAN
D. LANGKAH KERJA
Langkah Pembuatan Yagi Antena :
Potong Kawat Jemuran Dengan Panjang 5,6cm
Ukur Kedalaman Dan Titik Fokusnya Menggunakan Rumus F=D2/(d x 16)
PCB di Kerik di tengah-tengah dengan ukuran 2mm
Bolongi Pipa Paralon Dari ujung Di Beri Jarak 10cm dan untuk directornya di beri jarak 1,8 cm
Bolongi Juga untuk Penempatan PCB di tempat sebelum director di letakkan
Setelah Terlubangi, pasang director yang telah di potong dan di lem supaya tidak goyang
Bor juga tutup Paralon di tengahnya
Pasang PCB dan beri Lem
Setelah itu bor juga wajan di tengahnya
Lalu Setelah semuanya selesai, pasangkan pipa ke tutup paralo n yang telah selesai di bolongi dan di beri baut
Buka Open Network And Sharing Center ~> Properties ~> Internet protocol Version 4 (TCP/IPv4) ~> Atur IP Secara static: IP 192.168.1.200, SM 255.255.255.0
Buka Google Chrome ~> ketik IP pada Address Bar (//192.168.1.230)
Masukan Admin= Root Dan Password= “biarkan kosong” kemudian Log In ~> Setelah berhasil masuk akan muncul tampilan seperti di bawah ini.
Klik tab Advanced ~> Pilih “AP Mode” ~> pilih “AP Client” ~> kemudian pilih Site Survey untuk melihat hasil yang di dapat.
Contoh Gambar Antena Yagi + Parabola.
E. HASIL PERCOBAAN
No Jenis Uji Hasil Signal Terbesar
1 Yagi 40 %
2 Yagi + Wajan Bolic 60 %
F. KESIMPULAN
Setelah melakukan praktek ternyata antena Yagi dapat di buat dengan cukup mudah dan dapat dilakukan dengan sendiri dan hasil yang di dapat pun cukup maksimal.
Untuk menghubungkan ke jaringan internet kami menggunakan Antena Yagi dan untuk memperkuat sinyalnya menggunakan antena Yagi + Wajan Bo lic. Untuk menyetting netbook untuk terhubung keinternet dengan menggunakan COREGA.
