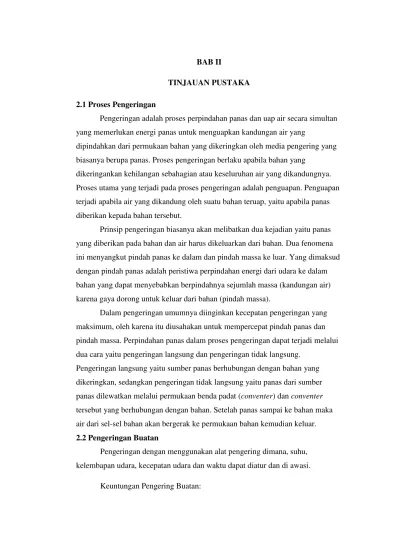

BAB II

TINJAUAN PUSTAKA 2.1Proses Pengeringan

Pengeringan adalah proses perpindahan panas dan uap air secara simultan

yang memerlukan energi panas untuk menguapkan kandungan air yang

dipindahkan dari permukaan bahan yang dikeringkan oleh media pengering yang

biasanya berupa panas. Proses pengeringan berlaku apabila bahan yang

dikeringankan kehilangan sebahagian atau keseluruhan air yang dikandungnya.

Proses utama yang terjadi pada proses pengeringan adalah penguapan. Penguapan

terjadi apabila air yang dikandung oleh suatu bahan teruap, yaitu apabila panas

diberikan kepada bahan tersebut.

Prinsip pengeringan biasanya akan melibatkan dua kejadian yaitu panas

yang diberikan pada bahan dan air harus dikeluarkan dari bahan. Dua fenomena

ini menyangkut pindah panas ke dalam dan pindah massa ke luar. Yang dimaksud

dengan pindah panas adalah peristiwa perpindahan energi dari udara ke dalam

bahan yang dapat menyebabkan berpindahnya sejumlah massa (kandungan air)

karena gaya dorong untuk keluar dari bahan (pindah massa).

Dalam pengeringan umumnya diinginkan kecepatan pengeringan yang

maksimum, oleh karena itu diusahakan untuk mempercepat pindah panas dan

pindah massa. Perpindahan panas dalam proses pengeringan dapat terjadi melalui

dua cara yaitu pengeringan langsung dan pengeringan tidak langsung.

Pengeringan langsung yaitu sumber panas berhubungan dengan bahan yang

dikeringkan, sedangkan pengeringan tidak langsung yaitu panas dari sumber

panas dilewatkan melalui permukaan benda padat (conventer) dan conventer

tersebut yang berhubungan dengan bahan. Setelah panas sampai ke bahan maka

air dari sel-sel bahan akan bergerak ke permukaan bahan kemudian keluar.

2.2Pengeringan Buatan

Pengeringan dengan menggunakan alat pengering dimana, suhu,

kelembapan udara, kecepatan udara dan waktu dapat diatur dan di awasi.

(2)

 Tidak tergantung cuaca

 Kapasitas pengeringa dapat dipilih sesuai dengan yang diperlukan

 Tidak memerlukan tempat yang luas

 Kondisi pengeringan dapat dikontrol

 Pekerjaan lebih mudah.

2.2.1 Jenis Jenis Pengeringan Buatan Berdasarkan media panasnya,

 Pengeringan adiabatis ; pengeringan dimana panas dibawa ke alat pengering

oleh udara panas, fungsin udara memberi panas dan membawa air.

 Pengeringan isotermik; bahan yang dikeringkan berhubungan langsung

dengan alat/ plat logam yang panas.

2.2.2 Proses pengeringan:

 Proses pengeringan diperoleh dengan cara penguapan air

 Dengan cara menurunkan RH dengan mengalirkan udara panas disekeliling

bahan

 Proses perpindahan panas; proses pemanasan dan terjadi panas sensible dari

medium pemanas ke bahan, dari permukaan bahan kepusat bahan.

 Proses perpindahan massa ; proses pengeringan (penguapan), terjadi panas

laten, dari permukaan bahan ke udara

 Panas sensible ; panas yang dibutuhkan/ dilepaskan untuk menaikkan

/menurunkan suhu suatu benda

 Panas laten ; panas yang diperlukan untuk mengubah wujud zat dari padat

kecair, cair ke gas, dst, tanpa mengubah suhu benda tersebut.

2.2.3 Faktor faktor yang mempengaruhi pengeringan.

Pada pengeringan selalu diinginan kecepatan pengeringan yang maksimal.

Oleh karena itu perlu dilakukan usah- usah untuk memercepat pindah panas dan

pindah massa ( pindah massa dalam hal ini adalah perpindahan air keluar dari

bahan yang dikeringksan dalam proses pengeringan tersebut.

Ada beberapa faktor yang perlu diperhatikan untuk memperoleh kecepatan

pengeringan maksimum, yaitu :

(3)

(b) Suhu

(c) Kecepatan udara

(d) Kelembaban udara

(e) Tekanan

(f) Waktu.

Dalam rancang mesin ini faktor yang perlu diperhatikan untuk

memperoleh kecepatan pengeringan maksimum adalah :

 Suhu

Semakin besar perbedaan suhu ( antara medium pemanas dengan bahan

bahan) maka akan semakin cepat proses pindah panas berlangsung sehingga

mengakibatkan proses penguapan semaki cepat pula. Atau semkain tinggi

suhu udara pengeringan maka aka semakin besar anergi panas yang dibawa

ke udara yang akan menyebabkan proses pindahan panas semakin cepat

sengingga pindah massa akan berlangsung juga dengan cepat.

 Kecepatan udara

Umumnya udara yang bergerak akan lebih banyak mengambil uap air dari

permukaan bahan yang dikeringkan. Udara yang bergerak adalah udara

yang mempunyai kecepatan gerak yang tinggi yang berguna untuk

mengambil uap air dan menghilangkan uapa air dari permukaan bahan yang

dikeringkan, sehingga dapat mencegah terjadinya udara jenuh yang dapat

memperlambat penghilangan air.

 Kelembaban Udara (RH)

Semakin lembab udara di dalam ruang pengering dan sekitarnya maka akan

semakin lama proses pengerngan berkangsung kering, begitu juga

sebaliknya. Karena udara kering dapat mengabsorbsi dan menahan uap air.

Setiap bahan mempunyai keseimbangan kelembaban nisbi (RH

(4)

dimana bahan tidak akan kehilangan air (pindah) ke atmosfir atau tidak

akan mengambil uap air dari atmosfir.

Jika RH udara < RH keseimbangan maka bahan masih dapat dikeringkan

Jika RH udara > RH keseimbangan maka bahan malahan akan menarik uap

air dari udara.

 Waktu

Semakin lama waktu (batas tertentu) pengeringan maka akan semakin cepat

proses pengeringan selesai. Dalam pengeringan diterapkan konsep HTST

(High Temperature Short Time), short time dapat menekan biaya

pengeringan.

2.3 Pisikometrik

Psikometrik adalah salah satu sub bidang enginering yang khusus

mempelajari sifat-sifat thermofisik campuran udara dan uap air untuk selanjutnya akan disebut “udara”.Pada psikometrik udara “ hanya dibedakan atas udara kering dan uap air. Meskipun udara kering masih dapat dibedakan lagi menjadi

komponen gas yang terdiri dari Nitrogen,Oksigen, Karbon dioksida dan yang

lainnya,tetapi pada pisikometrik semuanya diperlakukan sebagai satu unit udarah

kering,

Ada dua cara yang dapat digunakan untuk mendapatkan sifat-sifat

thermodinamik udara, yaitu dengan menggunakan persamaan-persamaan dan

dengan mengunakan grafik yang menggambarkan sifat-sifat thermodinamik

udara, yang biasa disebut pysikometric chart .Dengan menggunakan grafik ini,

proses-proses seperti pendinginan udara,dehumidification,dan perlakuan udara

kering dapat dijelaskan dengan lebih muda. Parameter-parameter dan istilah yang

(5)

Humidity ratio, relatif humidity,dry-bulb dan wet-bulb,termperatur,dwe-point

temperatur,sensibel end laten heat,desity,moist volume,dan entalpi.

Sebelum melakukan perhitungan dan penetuan pada grafik psikometrik

beberapa parameter atau sifat udara yang harus diketahui.

2.3.1 Rasio humiditas (hummidity ratio)

Karena udara adalah gabungan udara kering dan uap air yang terkandung

pada udara, maka humidity ratio adalah perbandingan masah uap air (

m

w) dan massa udara (

m

a) yang dirumuskan:

Satuan dari parameter ini adalah kg uap air/kg udara atau gram uap air/kg

udara. Dengan menggunakan persamaan gas ideal dan hukum Dalton, yang

merumuskan hubungan antara kandungan gas dengan tekanan persial gas, maka

rasio humiditas juga dinyatakan dengan :

Dimana Pw adalah tekanan persial uap air dan

p

atm adalah tekanan

atmosfer. Persamaan 2.2 menunjukan bahwa hanya dengan mengetahui tekanan

persial uap air pada temperatur tertentu,kita dapat menentukan kandungan uap air

di udara.

2.3.2. Humiditas Relatif ( relatif humidity, atau RH)

Parameter ini adalah perbandingan fraksi mol uap air pada udara tersebut

mengalami saturasi. Berdasarkan devinisi ini, persamaan yang digunakan untuk

menghitung RH adalah:

Sebagai catatan, pada saat saturasi fraksi mol uap air yang terkandung

(6)

mengembun, atau berubah fasa menjadi cair.Berdasarkan fakta ini, pada saat

terjadi saturasi, nilai relative hummidity adalah 100% jadi diingat saat terjadi

saturasi RH=100%

Dengan mengurangi devenisi fraksi mol dan persamaan gas ideal,RH

dapat didefenisikan sebagai berikut :

Pws adalah tekanan uap saat terjadi saturasi dan merupakan fungsi dari temperatur.

Persamaan yang diusulkan ASHARAE dapat digunakan untuk menghitung pws (pa) :

Ln(pws)=C1/T + C2 + C3T + C4T2 + C5T3 + C6 ln T...(2.5)

Dimana T adalah temperatur mutlak dalam K.

Konstanta C1 sampai dengan C6 dapat dilihat dari tabel dibawah :

Tabel 2.1 Konstanta C1 sampai C6

C1 = -5,8002206 x 103 C4 = 4,1764768 x 10-5

C2 = 1,3914993 C5 = -1,4452093 x 10-8

C3 = -4,8640239 x 10-2 C6 = 6,5459673

2.3.3 Temperatur Bola Kering dan Bola Basah (dry bulb and wet bulb temperatures)

Temperatur bola kering (dry bulb temperature) adalah temperatur udara yang ditunjukkan oleh alat ukur atau termometer.

Temperatur bola basah,Twb(wet bulb temperature) adalah suatu parameter yang sulit untuk didefinisikan.Parameter ini adalah parameter fiktif yang

(7)

Gambar 2.1 Ilustrasi Temperatur bola kering dan bola basah

Misalkan pada suatu ruangan yang tertutup rapat atau adiabatik, terdapat air dan udara yang mempunyai temperatur bola kering Tdp.Setelah beberapa lama, air akan menguap sebagian dan bercampur dengan udara, udara mengalami humidifikasi, dan terjadilah kondisi setimbang atau jenuh. Karena ruangan tersebut bersifat adiabatik, sementara peroses penguapan dari cair menjadi fasa uap pasti menyerap energi berupa panas, maka panas ini pasti berasal dari udara diruangan tersebut.

Oleh karena itu, temperatur awal udara akan turun akibat naiknya kandungan uap airnya.Temperatur inilah yang didefinisikan menjadi temperatur bola basah.Berdasarkan kesetimbangan energi,Twb dapat dihitung dengan persamaan :

Dimana :

hfg = panas penguapan air pada temperatur bola basah

cpa = panas jenis udara

2.3.4 Panas Jenis Udara Pada Tekanan Konstan ,cp

(8)

penjumlahan panas jenis udara kering dan panas jenis uap air yang dikandung udara tersebut.

cp = cda + wcps ...(2.7)

dimana ;

cda = panas jenis udara kering

cps = panas jenis uap air

2.3.5 Volume Spesifik Udara, Moist Volume (v) dan Rapat Masa (density) Volume 1 kg udara akan disebut volume spesifik atau v. Dapat

dirumuskan v = V/m(m3/kg).Dengan mengingat definisi bahwa udara adalah campuran udara kering dengan uap air, dan dengan menggunakan persamaan gas ideal, maka v dapat dirumuskan menjadi

Dimana :

T = suhu udara dalam K

P = tekanan dalam Pa

Sementara density adalah kebalikan dari v.

2.3.6 Temperatur Dew Point(dew-point temperature)

Adalah temperatur udara saat terjadi kondensasi.Misalkan udara yang mempunyai temperatur awal T dan rasio kelembaban w diturunkan suhunya secara perlahan-lahan. Temperatur udara saat mulai terbentuk embun disebut temperatur dew poin.Hubungan antara temperatur udara dan temperatur dew point dirumuskan sebagai berikut :

(9)

2.3.7 Entalpi Udara

Entalpi uadara adalah kandungan energi total yang dimiliki oleh udara.Didalam termodinamika suatu materi harus dihitung menggunakan nilai acuan

(referensi).Dengan menggunakan acuan saat udara pada 0˚C, entalpi udara dalam (kj/kg) dihitung dengan persamaan:

ha = 1,006T + w(2501 + 1,805T)...(2.11)

Dimana T adalah temperatur dalam celsius.Sebagai catatan,bagian pertama dari persamaan 2.11 adalah entalphi dari udara kering dan bagian kedua adalah entalphi uap air yang dikandung udara saat itu.

2.3.8 Panas Sensibel dan Panas Laten

Panas sensibel adalah energi yang diberikan atau diterima suatu materi yang membuat temperaturnya berubah.Sementara panas laten adalah panas yang dibeikan atau diterima suatu materi yang membuat fasanya berubah.Contoh ,jika kita memanaskan air pada tekanan atmosfer mulai dari 0 sampai 100˚C ,maka panas yang diterima air itu adalah panas sensibel.Jika setelah 100˚C air tersebut masih kita panasi, maka suhunya tetap 100˚C (tidak naik),tetapi fasanya akan berubah menjadi uap.Panas yang diterima air saat itu disebut panas laten .Untuk materi yang homogen proses pelepasan atau penerimaan panas sensibel dan panas laten dapat dibedakan dengan jelas.Panas sensibel saat suhunya berubah dan fasanya tetap,tetapi panas laten saat fasanya berubah dan suhunya tetap.

Pada udara ,bagian udara kering hanya akan memiliki panas sensibel ,karena tidak akan terjadi perubahan fasa.Bagian uap air akan memilikipanas sensibel untuk mengubah temperaturnya dan sekaligus panas laten karena perubahan fasa.Persamaan entalpi pada persamaan 2.22 dapat diubah bentuknya menjadi:

ha = (1,006T + 1,805w)T +2501w)...(2.12)

Dua bagian pertama persamaan ini adalah panas sensibel dan bagian akhir adalah panas laten.

2.3.9 Grafik Psikometrik

Untuk memudahkan analisis ,maka sebagian besar parameter-parameter yang disebutkan tadi akan ditampilkan dalam bentuk gerafik sifat termodinamik udara yang selanjutnya disebut grafik Psikometrik.

(10)

atmosfer, (5) tekanan dan temperatur saturasi,(6) densitiy dan volume spesifik dan (7) humidity rasio,pw dan Td. Sebagai catatan garis entalpi dan garis Tw pada grafik psikometri mempunyai kemiringan yang hampir sama dan sangat sulit dibedakan .Oleh karena itu, kedua garis ini akan kelihatan berhimpit.Posisi ketujuh sifat ini ditampilkan pada gambar dibawah.

Gambar 2.2 Garis – garis dan informasi yang dijumpai pada grafik psikometrik

Kondisi udara pada suatu ruangan dapat ditempatkan pada grafik ini.Jika kita memperlakukan (mengkondisikan) udara tersebut, misalnya memanaskannya, mendinginkannya,mengurangi kelembabannya ,dapat juga dijelaskan

menggunakan grafik psikometri ini.

2.3.10 Proses Perlakuan Udara Pada Psikometrik 1.Memanaskan udara

Memenaskan udara adalah menambah temperatur udara.Secara alami, proses pemanasan ini tidak mengakibatkan perubahan kandungan uap air didalam udara.Proses pengeringan hannya memanfaatkan panas sensibel kerena tidak ada perubahan fasa

2.Pendinginan Udara

(11)

udara didinginkan sampai temperaturnya dibawah temperatur saturasinya,maka akan terjadi perubahan fasa dari uap menjadi cairan.Proses ini ditampilkan pada gambar dibawah.

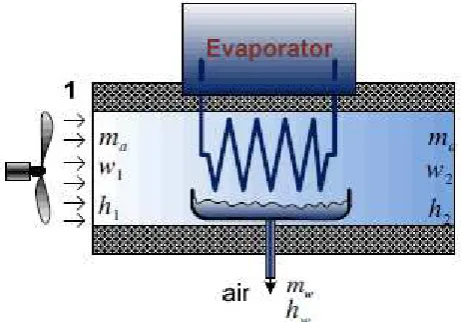

Gambar 2.3 Proses pendinginan udara sampai terjadi kondensasi uap air

Dengan bantuan blower udara dilewatkan melalui permukaan koil pendingin.Didalam koil pendingin mengalir refrigan/ medium pendingin yang berasal dari evaporator.Evaporator disini adalah salah satu komponen dari suatu unit pendingin, siklus kompresi uap. Karena temperatur udara setelah didinginkan berada dibawah temperatur saturasi, maka selama pendinginan akan terbentuk cairan. Persamaan-persamaan yang berlaku pada proses ini adalah sebagai berikut:

Kesetimbangan energi: energi udara yang masuk = energi uadar keluar + yang terbawa air + yang diserap evaporator:

mah1 = mah2 + mwhw(2) +qe...(2.13)

Kesetimbangan masa air ;

maw1 = maw2 + mw

Dimana ma adalah masa aliran udara ,mw masa air yang terbentuk, entalpinya dihitung pada temperatur T2.

3.Pencampuran Adiabatik

(12)

kedalam ruangan .Udara yang sengaja ditambahkan ini disebut dengan istilah ventilasi udara. Besarnya laju aliran udara ventilasi ini disesuaikan dengan kebutuhan penghuni ruangan.

Sebelum udara ventilasi dialirkan kedalamevaporator(untuk didinginkan) biasanya udara ini dicampur dahulu dengan udara didalam ruangan. Karena pencampuran ini tidak melibatkan aliran energi masuk/keluar, maka istilahnya disebut pencampuran adiabatik. Proses pencampuran adiabatik ditampilkan pada gambar dibawah.

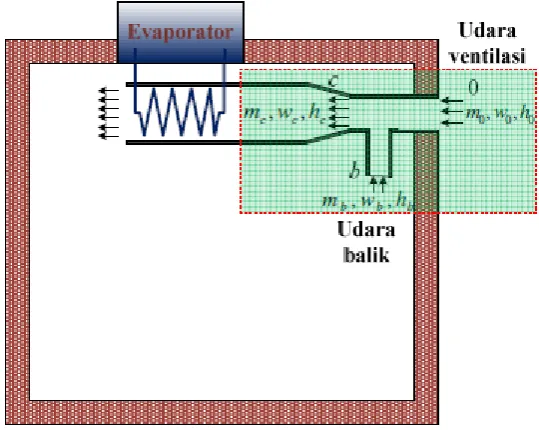

Gambar 2.4 Proses pencampuran udara secara adiabatik.

Persamaan –persamaan yang dapat digunakan pada analisis pencampuran udara

secara adiabatik ini adalah penjabaran hukum kekekalan masa dan hukum kekekalan energi.

m0h0 + mbhb = mchc...(2.14)

kekekalan masa udara

m0 + mb = mc...(2.15)

kekekalan masa uap air

m0w0 + mbwb = mcwc...(2.16)

(13)

Pada suatu ruangan yang dikondisikan, adakalanya kandungan uap airnya terlalu rendah dan perlu menambahkan uap air.Proses penambahan uap air pada udara diilustrasikan pada gambar dibawah.

Gambar 2.5 Proses penambahan uap air pada udara

Persamaan persamaan yang dapat digunakan untuk analisis adalah penerapan hukum kekekalan masa dan hukum kekekalan energi.

Kekekalan energi:

mah1 + mwhw = mah2

kekekalan masa air :

maw1 +mw = mww2

dimana ma adalah aliran massa udara ,mw massa air/uap yang dimasukkan

5.Mengurangi Kelembaban (Dehumidifier)

Arti dari mengurangi kelembaban adalah mengurangi kelembaban adalah mengurangi kadar uap air yang ada diudara. Ada dua cara yang dapat digunakan untuk mengurangi kadar uap air ini.Pertama adalah dengan mendinginkan udara sampai temperatur dibawah temperatur saturasi sehingga sebagian uap air akan mengembun.

(14)

untuk menjaga makanan tetap dalam kondisi kering agar tidak cepat

busuk.Contoh lain dari dessicant ini adalah ;desisscant padat seperti calcium sulfate, calcium clorida, karbon aktif, dan zeolit. Desisscant cair anrtara lain larutan garam seperti LiCl dalam air. Setelah suatu dessicant menyerap uap air dari udara ,dessicant ini dapat dipaksa melepaskan uap yang diserapnya dengan memanaskannya.Setelah uap air tersebut lepas dessicant dapat digunakan kembali

2.4 Siklus Kompresi Uap

Sistem kompresi uap merupakan dasar sistem refrigerasi yang terbanyak di

gunakan, dengan komponen utamanya adalah kompresor, evaporator, alat

ekspansi (Throttling Device), dan kondensor. Keempat komponen tersebut

melakukan proses yang saling berhubungan dan membentuk siklus refrigerasi

kompresi uap.

Gambar 2.6. Siklus Kompresi Uap

Pada diagram P-h, siklus kompresi uap dapat digambarkan pada gambar

2.7 sebagai berikut:

(P = kPa)

(h = kJ/kg)

1

2 3

4

(15)

Proses yang terjadi pada Siklus Refrigerasi Kompresi Uap adalah sebagai berikut:

1. Proses Kompresi (1 – 2)

Proses ini berlangsung di kompresor secara isentropik adiabatik. Kondisi

awal refrigeran pada saat masuk di kompresor adalah uap jenuh bertekanan

rendah, setelah di kompresi refrigeran menjadi uap bertekanan tinggi. Oleh karena

proses ini di anggap isentropik, maka temperatur keluar kompresor pun

muningkat. Besarnya kerja kompresi per satuan massa refrigeran bisa di hitung

dengan rumus

Wk = (sumber : Dr.Eng. Himsar Ambarita, hal : 11)

Dimana :

Wk = besarnya kerja kompresi yang di lakukan (kJ/kg)

= entalpi refrigeran saat masuk kompresor (kJ/kg)

= entalpi refrigeran saat keluar kompresor (kJ/kg)

ṁ = laju aliran refrigeran pada sistem (kg/s)

h1diperoleh dari tekanan pada evaporator, h2 diperoleh dari tekanan pada

kondensor.

Dalam pengujian besarnya daya kompresor untuk melakukan kerja dapat

juga ditentukan dengan rumus:

...(2.17)

Dimana :

= daya listrik kompresor (Watt)

= tegangan listrik (Volt)

(16)

= 0,6 – 0,8

2. Proses Kondensasi (2 – 3)

Proses ini berlangsung di kondensor, refrigeran yang bertekanan dan

temperatur tinggi keluar dari kompresor membuang kalor sehingga fasanya

berubah menjadi cair. Hal ini berarti bahwa di kondensor terjadi penukaran kalor

antara refrigeran dengan udara, sehingga panas berpindah dari refrigeran ke udara

pendingin dan akhirnya refrigeran mengembun menjadi cair.

Besarnya kalor per satuan massa refrigerant yang di lepaskan di

kondensor dinyatakan sebagai:

( Sumber : Dr.Eng.Himsar Ambarita, hal : 14)

Dimana :

Qk = besarnya kalor dilepas di kondensor (kJ/kg)

= entalpi refrigeran saat masuk kondensor (kJ/kg)

= entalpi refrigeran saat keluar kondensor (kJ/kg)

3. Proses Ekspansi (3 – 4)

Proses ini berlangsung secara isoentalpi, hal ini berarti tidak terjadi

penambahanentalpi tetapi terjadi drop tekanan dan penurunan temperatur. Proses

penurunan tekanan terjadi pada katup ekspansi yang berbentuk pipa kapiler atau

orifice yang berfungsi mengatur laju aliran refrigerant dan menurunkan tekanan.

= ( Sumber : Dr.Eng.Himsar Ambarita, hal : 6)

Dimana :

h3 = entalpi refrigeran saat keluar kondensor (kJ/kg)

(17)

4. Proses Evaporasi (4 – 1)

Proses ini berlangsung di evaporator secara isobar isotermal. Refrigerant

dalam wujud cair bertekanan rendah menyerap kalor dari lingkungan / media yang

di dinginkan sehingga wujudnya berubah menjadi gas bertekanan rendah.

Besarnya kalor yang diserap evaporator adalah

(Sumber: Dr.Eng.Himsar Ambarita, hal : 6)

Dimana :

= kalor yang di serap di evaporator ( kW )

= harga entalpi ke luar evaporator (kJ/kg)

= harga entalpi masuk ke evaporator (kJ/kg)

Selanjutnya refrigeran kembali masuk ke kompresor dan bersirkulasi

kembali, begitu seterusnya sampai kondisi yang diinginkan tercapai.

2.3.1 Komponen Utama Siklus Kompresi Uap

Siklus refrigerasi kompresi uap merupakan silkus yang paling umum

digunakan untuk mesin pendingin dan pompa kalor. Komponen utama dari sebuah

siklus kompresi uap adalah :

1. Kompresor

Pada sistem mesin refrigerasi, kompresor berfungsi seperti jantung.

Kompresor berfungsi untuk mensirkulasikan refrigeran dan menaikan tekanan

refrigerant agar dapat mengembun di kondensor pada temperatur di atas

temperatur udara sekeliling.(www:Google/Komponen Utama Siklus Kompresi

(18)

Berdasarkan cara kerjanya, kompresor yang biasa dipakai pada sistem

refrigerasi dapat dibagi menjadi:

KOMPRESOR

RECIPROCATING

ROTARY EJEKTOR TURBO

VANE SCROLL ROLLING_PISTON SCREW CENTRIFUGAL AXIAL

Gambar 2. 8 Pembagian Kompresor (Teknik Pendingin & Pengkondisian Udara

,Dr. Eng. Himsar Ambarita, 2012, hal : 46)

Kompresor yang memerangkap refrigeran dalam suatu ruangan yang

terpisah dari saluran masuk dan keluarnya, kemudian dimampatkan. Kompresor

ini dapat dibagi lagi menjadi:

a. Bolak-balik (reciprocating) kompresor torak.

b. Putar (rotary)

c. Kompresor sudu luncur (rotary vane atau sliding vane)

d. Kompresor ulir (screw)

e. Kompresor gulung (Scroll)

2. Kondensor,

Kondensor berfungsi sebagai untuk membuang kalor ke lingkungan,

(19)

Sebelum masuk ke kondenser refrigeran berupa uap yang bertemperatur dan

bertekanan tinggi, sedangkan setelah keluar dari kondenser refrigeran berupa

cairan jenuh yang bertemperatur lebih rendah dan bertekanan sama (tinggi) seperti

sebelum masuk ke kondensor.

Dilihat dari proses perpindahan panasnya kondensor terdiri dari dua jenis,

jenis kondensor yaitu kondensor kontak langsung dan kondensor permukaan.

1. Kondensor Jet

Kondensor jet adalah kondensor kontak langsung yang banyak digunakan.

Kondensor jet digunakan pada pembangkit listrik tenaga panas bumi (PLTP) yang

siklus kerjanya terbuka. Perpindahan panas pada kondensor jet dilakukan dengan

menyemprotkan air pendingin ke aliran uap secara langsung. Air kondensat yang

terkumpul di kondensor sebagian digunakan sebagai air pendingin kondensor dan

selebihnya dibuang.

2. Kondensor Permukaan

Pada kondensor permukaan, uap terpisah dari air pendingin, uap berada

diluar pipa-pipa sedangkan air pendingin berada didalam pipa. Perpindahan panas

dari uap ke air terjadi melalui perantaraan pipa-pipa. Pada kondensor jenis

ini kemurnian air pendingin tidak menjadi masalah karena terpisah dari air

kondensat.

Jenis- jenis kondensor yang kebanyakan dipakai adalah sebagai berikut:

1) Kondensor pipa ganda (Tube and Tube)

Jenis kondensor ini terdiri dari susunan dua pipa koaksial, dimana

(20)

luar, dari atas ke bawah. Sedangkan air pendingin mengalir di dalam pipa dalam

dengan arah yang berlawanan dengan arah aliran refrigeran.

Gambar 2.9 Kondensor pipa ganda (Tube and Tube Condensor )

Keterangan :

a. Uap refrigeran masuk e. Tabung luar

b. Air pendingin keluar f. Sirip bentuk bunga

c. Air pendingin masuk g. Tabung dalam

d. Cairan refrigeran keluar

2) Kondensor tabung dan koil ( Shell and Coil )

Kondensor tabung dan koil adalah kondensor yang terdapat koil pipa air

pendingin di dalam tabung yang di pasang pada posisi vertikal. Tipe kondensor ini

air mengalir dalam koil, endapan dan kerak yang terbantuk dalam pipa harus di

bersihkan dangan bahan kimia atau detergen.

3) Kondensor pendingin udara

Kondensor pendingin udara adalah jenis kondensor yang terdiri dari koil

pipa pendingin yang bersirip pelat (tembaga atau aluminium). Udara mengalir

dengan arah tegak lurus pada bidang pendingin, gas refrigeran yang bertemperatur

tinggi masuk ke bagian atas dari koil dan secara berangsur mencair dalam

alirannya ke bawah.

(21)

Kondensor tabung dan pipa horizontal adalah kondensor tabung yang di dalamnya banyak terdapat pipa – pipa pendingin, dimana air pendingin mengalir dalam pipa – pipa tersebut. Ujung dan pangkal pipa terikat pada pelat pipa, sedangkan diantara pelat pipa dan tutup tabung dipasang sekat untuk membagi

aliran air yang melewati pipa – pipa.

Gambar 2.10 Kondensor selubung dan tabung (Shell and Tube condenser)

Keterangan :

1. Saluran air pendingin keluar 6. Pengukur muka cairan

2. Saluran air pendingin masuk 7. Saluran masuk refrigeran

3. Pelat pipa 8. Tabung keluar refrigeran

4. Pelat distribusi 9. Tabung

5. Pipa bersirip

Pembagian kondensor berdasarkan medium yang digunakan dapat dibagi

atas 3 bagian, yaitu: (1) Kondensor berpendingin udara, (2) Kondensor

berpendingin air, dan (3) Kondensor berpendingin gabungan (Evaporative

Condenser).

Tabel 2.2. Perbandingan kondensor berpendingin udara dan air

Parameter

Pendingin

(22)

Perbedaan temperatur, Tc-Tpendingin 6 s/d 22 oC 6 s/d 12 oC

Laju aliran pendingin per TR

12 s/d 20

Daya pompa/blower per TR 75 s/d 100W Kecil

TR = Ton of Refrigerasi ( Beban di evaporator) 1TR = 3,5 KW

Sumber, ASHRAE Inc., (2008). ASHRAE Handbook – HVAC Systems and

Equipment. SI Edition. Atlanta.

3. Katup Ekspansi,

Komponen utama yang lain untuk mesin refrigerasi adalah katup ekspansi.

Katup ekspansi ini dipergunakan untuk menurunkan tekanan dan untuk

mengekspansikan secara adiabatik cairan yang bertekan dan bertemperatur tinggi

sampai mencapai tingkat tekanan dan temperatur rendah, atau mengekspansikan

refrigeran cair dari tekanan kondensasi ke tekanan evaporasi, refrigeran cair

diinjeksikan keluar melalui oriffice, refrigeran segera berubah menjadi kabut yang

tekanan dan temperaturnya rendah.

Selain itu, katup ekspansi juga sebagai alat kontrol refrigerasi yang

berfungsi :

1. Mengatur jumlah refrigeran yang mengalir dari pipa cair menuju evaporator

sesuai dengan laju penguapan pada evaporator.

2. Mempertahankan perbedaan tekanan antara kondensor dan evaporator agar

penguapan pada evaporator berlangsung pada tekanan kerjanya.

4. Evaporator,

Evaporator berfungsi melakukan perpindahan kalor dari ruangan yang

(23)

dindingnya. Pada diagaram P – h dari siklus kompresi uap sederhana, evaporator mempunyai tugas merealisasikan garis 1–4. Setelah refrigeran turun dari

kondensor melalui katup ekspansi masuk ke evaporator dan di uapkan, kemudian

dikrim ke kompresor. Pada prinsipnya evaporator hampir sama dengan kondensor,

yaitu sama – sama APK yang fungsinya mengubah fasa refrigeran. Bedanya, jika pada kondensor refrigeran berubah dari uap menjadi cair, maka pada evaporator

berubah dari cair menjadi uap.

Berdasarkan model perpindahan panasnya, evaporator dapat dibagi menjadi dua

jenis yaitu :

1. Natural Convention

Pada evaporator natural convention, fluida pendingin dibiarkan mengalir

sendiri karena adanya perbedaan massa jenis, umumnya evaporator ditempatkan

di tempat yang lebih tinggi. Fluida yang bersentuhan dengan evaporator akan turn

suhunya dan massa jenisnya akan naik, sebagai akibatnya fluida ini akan turun

dan mendesak fluida dibawahnya untuk bersirkulasi. Sistem ini hanya mampu

pada refrigerasi dengan kapasitas – kapasitas kecil seperti kulkas.

2. Forced convention

Evaporator ini menggunakan blower untuk memaksa terjadinya aliran udara

sehingga terjadi konveksi dengan laju perpindahan panas yang lebih baik.

2. 5 Refrigran

Refrigeran adalah fluida kerja utama pada suatu siklus refrigerasi yang

bertugas menyerap panas pada temperatur dan tekanan rendah dan membuang

panas pada temperatur dan tekanan tinggi. Umumnya refrigerant mengalami

(24)

1. Kecepatan refrigeran pada titik 4

V4 = w . v4………...…...………..……….……..……(2.18)

(Refrigerasi dan Pengkondisian Udara, Edisi II, W.F. Stoecker, hal :251)

v4= Volume spesifik cair jenuh (m3/kg)

2. Bilangan Reynolds

Re = V3.D/4. v4….……….………...…..………….….…(2.19)

3 = Viskositas cair jenuh

D = Diameter dalam pipa kapiler = 2 mm

3. Faktor gesek

f = 0,33/Re0.25……….………...…….…………....……...……….…(2.20)

3. Faktor gesek rata-rata untuk tiap ruas

fm=

4. Kecepatan rata-rata refrigeran

2.5.1 Pengelompokan Refrigran

Refrigeran dirancang untuk ditempatkan didalam siklus tertutup atau tidak

bercampur dengan udara luar. Tetapi, jika ada kebocoran karena sesuatu hal yang

(25)

manusia. Untuk menghindari hal-hal yang tidak diinginkan maka refrigeran harus

dikategorikan aman atau tidak aman. Ada dua faktor yang digunakan untuk

mengklassifikasikan refrigeran berdasarkan keamanan, yaitu bersifat racun

(toxicity) dan bersifat mudah terbakar (flammability).

Berdasarkan toxicity, refrigerants dapat dibagi dua kelas, yaitu kelas A

bersifat tidak beracun pada konsentrasi yang ditetapkan dan kelas B jika bersifat

racun. Batas yang digunakan untuk mendefinisikan sifat racun atau tidak adalah

sebagai berikut. Refrigerant dikategorikan tipe A jika pekerja tidak mengalami

gejala keracunan meskipun bekerja lebih dari 8 jam/hari (40 jam/minggu) di

lingkungan yang mengandung konsentrasi refrigerant sama atau kurang dari 400

ppm (part per million by mass). Sementara kategori B adalah sebaliknya.

Berdasarkan flammability, refrigerant dibagi atas 3 kelas, kelas 1, kelas 2,

dan kelas 3. Yang disebut kelas 1 jika tidak terbakar jika diuji pada tekanan 1 atm

(101 kPa) temperature 18,3°C. Kelas 2 jika menunjukkan keterbakaran yang

rendah saat konsentrasinya lebih dari 0,1 kg/m3 pada 1 atm 21.1°C atau kalor pembakarannya kurang dari 19 MJ/kg. Kelas 3 sangat mudah terbakar.

Refrigerant ini akan terbakar jika konsentrasinya kurang dari 0,1 kg kg/m3 atau kalor pembakarannya lebih dari 19 MJ/kg. Berdasarkan defenisi ini, sesuai

standard 34-1997, refrigerants diklassifikasikan menjadi 6 kategori, yaitu:

(Refrigerasi dan Pengkondisian Udara, Edisi II, W.F. Stoecker ).

1. A1: Sifat racun rendah dan tidak terbakar

2. A2: Sifat racun rendah dan sifat terbakar rendah

3. A3: Sifat racun rendah dan mudah terbakar

4. B1: Sifat racun lebih tinggi dan tidak terbakar

5. B2: Sifat racun lebih tinggi dan sifat terbakar rendah

6. B3: Sifat racun lebih tinggi dan mudah terbakar

Tabel 2. 3. Pembagian Refrigerant berdasarkan keamanan

(26)

number Old New

10 CCl4 2 B1

11 CCl3F 1 A1

12 CCl2F2 1 A1

13 CClF3 1 A1

13B1 CBrF3 1 A1

14 CF4 1 A1

21 CHCl2F 2 B1

22 CHClF2 1 A1

23 CHF3 A1

30 CH2CL2 2 B2

32 CH2F2 A2

40 CH3Cl 2 B2

50 CH4 3a A3

113 CCl2FCClF2 1 A1

114 CClF2CClF2 1 A1

115 CClF2CF3 1 A1

116 CF3CF3 A1

123 CHCl2CF3 B1

124 CHClFCF3 A1

125 CHF2CF3 A1

134a CF3CH2F A1

142b CClF2CH3 3b A2

(27)

152a CHF2CH3 3b A2

170 CH3CH3 3a A3

218 CF3CF2CF3 A1

Sumber, ASHRAE Inc., (2008). ASHRAE Handbook – HVAC Systems and Equipment. SI Edition.

Atlanta.

2.5.2 Persyaratan Refrigeran

Beberapa persyaratan dari penggunaan refrigeran adalah sebagai berikut:

a. Tekanan Evaporasi dan Tekanan Kondensasi

Tekanan evaporasi refrigeran sebaiknya lebih tinggi dari atmosfer. Hal ini

menjaga agar udara luar tidak masuk ke siklus jika terjadi kebocoran minor.

Tekanan kondensasi refrigerant sebaiknya tidak terlalu tinggi. Tekanan yang

tinggi pada kondensor akan membuat kerja kompressor lebih tinggi dan

kondensor harus dirancang untuk tahan pada tekanan tinggi, hal ini akan

menambah biaya.

b. Sifat ketercampuran dengan pelumas (oil miscibility)

Refrigerant yang baik jika dapat bercampur dengan oli dan membantu

melumasi kompressor. Oli sebaiknya kembali ke compressor dari kondensor,

evaporator, dan part lainnya. Refrigeran yang tidak baik justru melemahkan sifat

pelumas dan membentuk semacam lapisan kerak yang melemahkan laju

perpindahan panas. Sifat seperti ini harus dihindari.

c. Tidak mudah bereaksi (Inertness)

Refrigerant yang bersifat inert tidak bereaksi dengan material lainnya untuk

menghindari korosi, erosi, dan kerusakan lainnya.

(28)

Kebocoran refrigeran sebaiknya mudah di deteksi, jika tidak akan

mengurangi performansinya. Umumnya refrigeran tidak berwarna (colorless) dan

tidak berbau (odorless). Metode deteksi kebocoran refrigerant:

a. Halide torch, jika udara mengalir di atas permukaan tembaga yang dipanasi

dengan api methyl alcohol, uap dari refrigerant akan berdekomposisi dan

mangubah warna api. Lidah api menjadi hijau pada kebocoran kecil, dan

mengecil dan kemerahan pada kebocoran besar.

b. Electronic detector, caranya dengan melepaskan arus pada inonisasi refrigerant

yang telah terdekomposisi. Tetapi tidak dapat digunakan untuk jika udara

mengandung zat yang mudah terbakar.

c. Bubble method, campuran sabun yang mudah menggelembung dioleskan pada

bagian yang diduga bocor. Jika terjadi gelembung, berarti terjadi kebocoran.

d. ODP, singkatan dari Ozone Depletion Potential, potensi penipisan lapisan

ozon. Faktor yang dijadikan pembanding adalah kemampuan CFC-11 (R-11)

merusak lapisan ozon. Jika suatu refrigerant X mempunyai 6 ODP, artinya

refrigerant itu mempunyai kemampuan 6 kali R-11 dalam merusak ozon.

Tabel 2.4 Nilai ODP beberapa Refrigeran

Refrigeran Chemical Formula ODP Value

CFC-11 CCl3F 1.0

CFC-12 CCl2F2 1.0

CFC-13B1 CBrF3 0

CFC-113 CCl2FCClF2 0.8

CFC-114 CClF2CClF2 1.0

CFC-115 CClF2CF4 0.6

(29)

CFC/HCFC-502 HCFC-22(48.8%)/CFC-115(51.2%) 0.33

HCFC-22 CHClF2 0.05

HCFC-123 CHCl2CF3 0.02

HCFC-124 CHCClF3 0.02

HCFC-142b CH3CClF2 0.06

HCFC-125 CHF2CF3 0

HFC-134a CF3CH2F 0

HFC-152a CH3CHF2 0

Sumber, ASHRAE Inc., (2008). ASHRAE Handbook – HVAC Systems and Equipment. SI Edition.

Atlanta

e. GWP adalah global warming potential, ada dua jenis angka (indeks) yang biasa

digunakan untuk menyatakan potensi peningkatan suhu bumi. Pertama HGWP

(halocarbon global warming potential) yaitu perbandingan potensi pemanasan

global suatu refrigerant dibandingkan dengan R-11. GWP yang menggunakan

CO2 sebagai acuan. Sebagai contoh perhitungan 1 lb R-22 mempunyai efek

pemanasan global yang sama dengan 4100 lb gas CO2 pada 20 tahun pertama

dilepas ke atmosfer. Dan turun menjadi 1500 lb CO2 setelah 100 tahun.

2.6 Tinjauan Perpindahan Panas

Definisi dari perpindahan panas adalah berpindahnya energi dari suatu

daerah ke daerah lainnya sebagai akibat perbedaan suhu antara daerah-daerah

tersebut. Secara umum terdapat tiga cara proses perpindahan panas yaitu :

konduksi, konveksi, dan radiasi.

(30)

Perpindahan panas konduksi merupakan perpindahan energi yang

terjadi pada media padat atau fluida yang diam akibat dari perbedaan

temperatur. Hal ini merupakan perpindahan dari energi yang lebih energik ke

partikel energi yang kurang energik pada suatu benda akibat interaksi antar

partikel-partikel. Energi ini dapat dihubungkan dengan cara tranlasi,

sembarang, rotasi dan getaran dari molekul- molekul. Apabila temperatur

lebih tinggi berarti molekul dengan enrgi yang lebih tinggi memindahkan

energi ke molekul yang memiliki energi yang lebih rendah (kurang

energi). untuk perpindahan panas secara konduksi, persamaan yang digunakan

adalah Hukum Fourier.

Jika kondisi pada dinding datar dengan perpindahan panas pada satu

dimensi, maka persamaannya dapat ditulis sebagai berikut :

Dasar: hokum fourier

qk = kA atau ………....(2.24)

Dimana :

q = Laju perpindahan panas (w)

K = Konduktivitas termal (W/(m.k)

A = Luas penampang yang terletak pada aliran panas (m2)

dT/dx = Gradien temperature dalam arah aliran panas

2.6.2. Perpindahan panas konveksi

Perpindahan panas secara konveksi merupakan suatu perpindahan

panas yang terjadi antara suatu permukaan padat dan fluida yang bergerak

atau mengalir yang diakibatkan oleh adanya perbedaan temperatur. Pada

proses perpindahan panas konveksi dapat terjadi dengan beberapa metode,

antara lain :

(31)

Merupakan suatu proses perpindahan penas konveksi dimana aliran

fluida terjadi bukan karena dipaksa oleh suatu peralatan akan tetapi

disebabkan oleh adanya gaya apung.

b. Konveksi paksa ( force convection )

Pada system konveksi paksa proses perpindahan panas konveksi

terjadi dimana aliran fluida disebabkan oleh adanya peralatan bantu.

Adapun peralatan yang biasa digunakan adalah fan, blower, dan pompa.

Dimana Vvol [m3/s] adalah laju aliran volume fluida dan 2]

adalah kehilangan tekanan pada sisi masuk dan keluar pipa. Sementara

koefisien konveksi,h dihitung dengan bilangan Nusselt :

h =

……….….( 2.25 )

dan kehilangan tekanan (pressure drop) dihitung dengan menggunakan

factor gesekan f (fruction factor) :

X

………....(2.

26 )

Dimana Um adalah kecepatan nilai tengah fluida didalam pipa dan Dh

adalah diameter hidrolik, yang tergantung pada bentuk penampang pipa tempat

fluida mengalir . Secara umum diameter hidrolik didefinisikan sebagai :

Dh =

=

K adalah keliling atau kadang diistilahkan dengan perimeter,p.

Peramaan diameter hidrolik untuk beberapa penampang aliran yang

paling umum digunakan adalah sebagai berikut . Untuk penampang berbentuk

(32)

A= D2 dan K = D, maka Dh = D………..(2.27)

Penampang berbentuk persegi dengan ukuran masing-masing sisi a dan

b perhitungannya adalah :

A = axb dan K = 2(a+b), maka Dh = 2ab/(a+b)………..….(2.28)

( Sumber : Dr.Eng.Himsar Ambarita,Perpindahan Panas hal : 55)

c. Konveksi dengan perubahan fase, yaitu proses perindahan panas

konveksi yang disertai berubahnya fase fluida seperti pada proses pendidihan

(boiling) dan pengembunan (kondensasi).

Adapun persamaan perpindahan panas konveksi dapat dinyatakan

dengan Hukum newton pendinginan ( Newton’s Law of Cooling ), yaitu :

Dasar: Hukum Newton

qkonv = hA( Ts - T∞) ………...(2.29)

Dimana :

qkonv = Besarnya laju perpindahan panas knveksi ( W )

h = Koefisien konveksi ( W/m2 K )

A = Luas permukaan perpindahan panas konveksi ( m2 )

2.7 Pengering Pompa Kalor

Prinsip kerja dari mesin pengering pakan ternak adalah Melalui skema

siklus refrigrasi kompresi uap, panas yang dikeluarkan oleh kondensor beserta

udara keluaran evaporator yang mempunyai RH rendah dialirkan ke saluran

pengeringan dan dimanfaatkan untuk mengeringkan pakan ternak. Udara panas

(33)

saat pakan ternak dijatuhkan dari tower pengering masuk melalui pipa saluran

pengeringan lalu ditampung dibawah dan dilakukan berulang sampai pakan ternak

cukup kering dan selanjutnya udara hasil pengeringan dibuang ke udara bebas.

Demikian seteruanya siklus dari udara pengering tersebut bersikulasi.

2.8 Kinerja Alat Pengering

Kinerja alat pengering salah satunya dapat ditentukan dari efisiensi

pengeringan. Efisiensi pengeringan merupakan perbandingan antara energi yang

digunakan untuk menguapkan kandungan air bahan dengan energi untuk

memanaskan udara pengering. Efisiensi pengeringan biasanya dinyatakan dalam

persen. Semakin tinggi nilai efisiensi pengeringan maka alat pengering tersebut

semakin baik.

2.8.1 Efisiensi Pengeringan

Perhitungan efisiensi pengeringan dapat dilakukan dengan menggunakan

persamaan:

... (2.30)

(Dipl. Ing (FH) D. Butz, Dipl. Ing (FH) M. Schwarz, Fachhochschule Fulda, Food

technology 2004 hal :142)

Dimana:

Qp adalah energi yang digunakan untuk pengeringan (kJ)

Q adalah energi untuk memanaskan udara pengering (kJ)

2.8.2 Kadar Air

Kadar air merupakan salah satu sifat fisik dari bahan yang menunjukan

banyaknya air yang terkandung di dalam bahan. Kadar air biasanya dinyatakan

(34)

100 gram bahan yang disebut dengan kadar air basis basah (bb). Berat bahan

kering atau padatan adalah berat bahan setelah mengalami pemanasan beberapa

waktu tertentu sehingga beratnya tetap atau konstan (Safrizal, 2010).

Kadar air bahan menunjukkan banyaknya kandungan air persatuan bobot

bahan. Dalam hal ini terdapat dua metode untuk menentukan kadar air bahan

tersebut yaitu berdasarkan bobot kering (dry basis) dan berdasarkan bobot basah

(wet basis) (Safrizal, 2010).

Kadar air basis basah dapat ditentukan dengan persamaan berikut:

………...…………. (2.31)

Dimana:

Kabb = Kadar air basis basah (%) Wa = Berat air dalam bahan (g)

Wk = Berat kering mutlak bahan (g)

Wt = Berat total (g) = Wa + Wk

Kadar air basis kering adalah perbandingan antara berat air yang ada dalam

bahan dengan berat padatan yang ada dalam bahan. Kadar air berat kering dapat

ditentukan dengan persamaan berikut:

...(2.32)

Dimana:

Kabk = Kadar air basis kering (%) Wa = Berat air dalam bahan (g)

Wk = Berat kering mutlak bahan (g)

Wt = Berat total (g) = Wa + Wk

Kadar air basis kering adalah berat bahan setelah mengalami pengeringan

dalam waktu tertentu sehingga beratnya konstan. Pada proses pengeringan, air

(35)

demikian yang diperoleh disebut juga sebagai berat bahan kering (Ramadhani,

2011).

2.8.3 Pengertian Laju Pengeringan

Laju pengeringan (drying rate; kg/jam) adalah banyaknya air yang diuapkan

tiap satuan waktu atau penurunan kadar air bahan dalam satuan waktu. Penurunan

kadar air produk selama proses pengeringan dihitung dengan menggunakan

persamaan 2.11 (Suntivarakorn, Satmarong, Benjapiyaporn, & Theerakulpisut,

2010). [Ref. International Journal of Aerospace & Mechanical

Engineering;Oct2010, Vol. 4 Issue 4, hal. 220]

Dimana :

We= Berat pakan sebelum pengeringan (kg)

Wf= Berat pakan setelah pengeringan (kg)

t = Waktu pengeringan (jam)

Laju pengeringan biasanya meningkat di awal pengeringan kemudian

konstan dan selanjutnya semakin menurun seiring berjalannya waktu dan

berkurangnya kandungan air pada bahan yang dikeringkan. Laju pengeringan

merupakan jumlah kandungan air bahan yang diuapkan tiap satuan berat kering

bahan dan tiap satuan waktu (Earle 1983; Mujumdar 2006).

2.8.4 Nilai Laju Ekstraksi Air Spesifikc (Spesific Moisture Extraction Rate) Nilai laju ekstraksi air spesifik atau specific moisture extraction rate

(SMER) merupakan perbandingan jumlah air yang dapat diuapkan dari bahan

dengan energi listrik yang digunakan tiap jam atau energi yang dibutuhkan untuk

(36)

Perhitungan SMER menggunakan persamaan (Mahlia, Hor and Masjuki

2010):

SMER = ... (2.34)

Dimana :

ṁd = Laju pengeringan (kg/jam)

Wc = Daya kompressor (kW)

Wb = Daya blower (kW)

2.8.5 Konsumsi Energi Spesifik (Specific Energy Consumption)

Energi yang dikonsumsi spesifik atau specific energy consumption (SEC)
