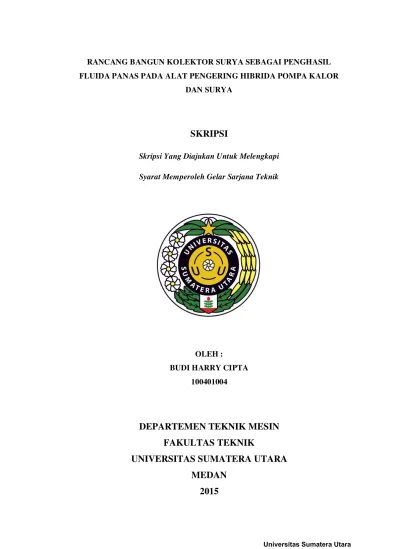

RANCANG BANGUN KOLEKTOR SURYA SEBAGAI PENGHASIL FLUIDA PANAS PADA ALAT PENGERING HIBRIDA POMPA KALOR
DAN SURYA
SKRIPSI
Skripsi Yang Diajukan Untuk Melengkapi
Syarat Memperoleh Gelar Sarjana Teknik
OLEH :
BUDI HARRY CIPTA 100401004
DEPARTEMEN TEKNIK MESIN
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
MEDAN
KATA PENGANTAR
Puji syukur penulis panjatkan atas kehadirat Allah SWT atas segala rahmat dan karunia-Nya, sehingga penulis dapat menyelesaikan penyusunan Tugas Akhir ini yang berjudul “RANCANG BANGUN KOLEKTOR SURYA SEBAGAI PENGHASIL FLUIDA PANAS PADA ALAT PENGERING HIBRIDA POMPA KALOR DAN SURYA”.
Skripsi ini disusun untuk memenuhi syarat menyelesaikan Pendidikan Strata-1 (S1) pada Departemen Teknik Mesin Sub bidang Konversi Energi, Fakultas Teknik, Universitas Sumatera Utara.
Dalam menyelesaikan skripsi ini tidak sedikit kesulitan yang dihadapi penulis, namun berkat dorongan, semangat, doa, nasihat dan bantuan baik materil, maupun moril dari berbagai pihak akhirnya kesulitan itu dapat teratasi. Untuk itu penulis mengucapkan terimakasih yang tak terhingga kepada :
1. Bapak Dr.Eng. Himsar Ambarita ST.MT. selaku dosen pembimbing yang telah membantu dalam bimbingan serta dukungan dalam penulisan skripsi ini.
2. Bapak Ir. Abdul Halim Nasution MSc. selaku dosen pembanding 1 penulis yang telah memberi masukan dan saran tentang penulisan laporan skripsi ini.
3. Bapak Tulus Burhanudin S. ST.MT. selaku dosen wali yang telah membimbing dan memberikan nasihat selama penulis kuliah dan menjadi dosen pembanding 2 penulis sehingga skripsi ini menjadi lebih baik lagi. 4. Bapak Dr.Ing. Ir. Ikhwansyah Isranuri dan Ir. Syahril Gultom MT. selaku
Ketua dan Sekretaris Departemen Teknik Mesin Universitas Sumatera Utara.
6. Kedua orang tua penulis, Sucipto Bsc. dan Indah Budi Bsc. yang tidak pernah putus-putusnya memberikan dukungan, do’a, nasihat serta kasih sayangnya yang tidak terhingga kepada penulis.
7. Kakak penulis Ria Agustina Str.keb, adik penulis Adytia Indra Cipta dan keluarga lainnya yang telah memberikan dukungan dan semangat dalam penyelesaian skripsi ini.
8. Ibunda Sabda Tuah Raja Bangun yang telah menjaga asupan gizi kami dalam bentuk makan siang yang sehat dan lezat.
9. Seluruh staf pengajar dan staf tata usaha Departemen Teknik Mesin, yang telah membimbing serta membantu segala keperluan penulis selama penulis kuliah.
10. Rekan-rekan satu tim skripsi yaitu Sabda Tuah Raja Bangun dan Nico Hermanto Simarmata yang telah bersama-sama berjuang untuk menyelesaikan skripsi dan saling bertukar pikiran selama proses penyusunan skripsi.
11. Teman-teman penulis khususnya anggota Laboratorium Foundry Candra, Abdurrahman, Ade, Aji Pajar, Zaki, Septian, decki yang telah memberikan dukungan dan doa sehingga penulis dapat menyelesaikan skripsi ini.
12. Seluruh rekan mahasiswa angkatan 2010 Khususnya M Ilham, Aldi, Jeri, Bowo, Roji, Irwan, Yogi, Andika, Suhandika, Afri, Febi, Sigit dan rekan-rekan lainnya, para abang senior dan adik-adik junior semua yang telah mendukung dan memberi semangat kepada penulis.
Penulis menyadari bahwa masih banyak kesalahan dan kekeliruan dalam penulisan skripsi ini. Oleh karena itu, penulis akan sangat berterimakasih dan dengan senang hati menerima saran dan kritik yang membangun demi tercapainya tulisan yang lebih sempurna. Akhir kata penulis berharap semoga tulisan ini dapat memberi manfaat kepada pembaca. Terima kasih.
Medan, Juni 2015
ABSTRAK
Alat pengering tenaga surya merupakan alat untuk mengeringkan bahan dalam ruang tertutup yang memanfaatkan radiasi matahari secara langsung dengan menggunakan kolektor. Prinsip kerjanya adalah dengan sinar matahari yang masuk menembus tutup yang berbahan kaca dan memanasi pelat kolektor hitam yang ada di bawahnya. Untuk itu, pada skripsi ini dirancang sebuah kolektor surya berukuran 1,5m x 3m x 0,171m. Perancangan kolektor surya ini bertujuan untuk mengeringkan coklat dari kadar air awal ±60% menjadi >7%. Kolektor surya diisolasi dengan rockwoll, sterofoam dan polyurethane sehingga kehilangan panas dapat diminimalisasi. Medium pengering adalah udara panas yang dihasilkan melalui kolektor yang menangkap radiasi sinar matahari dan dialirkan secara alamiah keruang ruang pengering selanjutnya akan digunakan untuk mengeringkan coklat. Setelah dilakukan penelitian dengan metode eksperimen yakni dengan cara mengamati dan mengukur langsung hal-hal yang dilakukan pada alat pengering tersebut kemudian dilakukan pengolahan serta evaluasi data penelitian. Dari hasil penelitian dan analisis yang dilakukan pada pukul 09:00– 17:00 WIB pada saat kondisi cuaca cerah, diperoleh panas radiasi rata-rata yang dapat diserap kolektor adalah 3014.0933 watt, dan kehilangan panas rata-rata pada kolektor 1 adalah 1025.0267 watt dan kolektor 2 adalah 737.832 watt.
ABSTRACT
Solar drier is a tool for drying object in an enclosed space which utilize direct solar radiation by using collectors. The principle works is the incoming sunlight to penetrate the lid are made of glass and heats the black collector plate underneath. To that end, in this final project designed a solar collector measuring 1.5m x 3m x 0,171m. The design of solar collectors is intended for drying cocoa from initial moisture content of ± 60% to > 7%. Solar collector isolated with rockwool, Styrofoam and polyurethane so that heat loss can be minimized. Medium hot air dryer is generated through the collector which captures solar radiation and naturally flowed chamber drying chamber will then be used to dry cocoa. After doing research with the experimental method by observing and measuring directly the things done in the drier is then performed the processing and evaluation of research data. From the results of research and analysis conducted at 09:00 - 17:00 pm during the sunny weather conditions, obtained an average heat radiation that can be absorbed by collector is 3014.0933 watts, and an average heat loss in the first collector is 1025.0267 watt and second collector is 737.832 watts.
