LAPORAN TUGAS AKHIR
RANCANG ULANG SISTEM KEMUDI
PADA MOBIL ETHANOL
Disusun guna memenuhi sebagian syarat Untuk menyelesaikan studi dan mendapatkan gelar
Ahli Madya Teknik Mesin
Disusun oleh :
Disusun Oleh :
SETYO AJI SRIHARTONO
I 8608030
PROGRAM STUDI D-III TEKNIK MESIN OTOMOTIF FAKULTAS TEKNIK
UNIVERSITAS SEBELAS MARET SURAKARTA
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
ii
HALAMAN PERSETUJUAN
RANCANG ULANG SISTEM KEMUDI
PADA MOBIL ETHANOL
Disusun Oleh :
SETYO AJI SRIHARTONO
I 8608030
Telah disetujui untuk dapat dipertahankan dihadapan Tim Penguji Proyek Akhir Program Studi DIII Teknik Mesin Otomotif Fakultas Teknik Universitas Sebelas Maret Surakarta.
Hari : Tanggal :
Pembimbing I
WIBOWO, ST. MT NIP. 196904251998021001
Pembimbing II
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
iii
PENGESAHAN
Proyek Akhir ini telah disetujui untuk dipertahankan dihadapan Tim penguji Proyek Akhir Program Studi D III Teknik Mesin Otomotif Fakultas Teknik Universitas Sebelas Maret Surakarta dan diterima untuk memenuhi persyaratan mendapat gelar Ahli Madya.
Pada hari :
Ir. Wijang Wisnu Raharjo, M.T.
( 19681004 199903 1 002 ) ( ) 4. Penguji IV
Eko Prasetya Budiana , S.T., M.T.
( 19710926 199903 1 002 ) ( )
Mengetahui, Disahkan,
Ketua Program D-III Teknik Mesin Koordinator Proyek Akhir Fakultas Teknik UNS Fakultas Teknik UNS
Heru Sukanto, ST.MT Jaka Sulistya Budi, S.T.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
iv
MOTTO
Janganlah menjadi yang terbaik untuk diri sendiri tetapi jadilah yang terbaik untuk
semua orang.
Jangan berusaha menjadi orang lain tetapi berusahalah untuk menjadi dirimu apa
adanya.
Sukses adalah ketika kita mampu mempersembahkan hasil yang terbaik untuk diri
kita sendiri dan orang lain.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
v
PERSEMBAHAN
Laporan Proyek Akhir ini kami persembahkan kepada :
1. Kedua Orang tuaku, Bapak Nano Sudarmono dan Ibu Slamet Mulyanti
tercinta terima kasih atas semua dukungan, do’a materi dan segala
bimbingannya.
2. Semua keluargaku yang tersayang terima kasih atas semua dukungan, do’a dan materi yang telah diberikan.
3. Kekasihku yang tersayang yang telah memberi suport dan dukungannya sehingga laporan ini dapat terselesaikan.
4. Rekan-rekan mahasiswa D-III Teknik Mesin Universitas Sebelas Maret Surakarta angkatan 2008 terima kasih atas semua bantuannya.
5. Teman-teman kelompok Proyek Akhir ( Agung, Aji, Safriul ) terima kasih atas semua kerja sama dan bantuannya.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
vi
ABSTRAK
SETYO AJI SRIHARTONO TA, 2011, “LAPORAN PROYEK AKHIR MOBIL
ETHANOL : RANCANG ULANG SISTEM KEMUDI”
PROGRAM DIPLOMA TIGA, TEKNIK MESIN OTOMOTIF, FAKULTAS TEKNIK, UNIVERSITAS SEBELAS MARET SURAKARTA
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
vii
KATA PENGANTAR
Puji dan syukur penulis panjatkan kepada Allah SWT atas segala rahmat dan hidayah-Nya. Sehingga penulis dapat menyelesaikan Proyek Akhir dan laporan yang berjudul ”Rancang Ulang Sistem Kemudi Pada Mobil Ethanol”.
Proyek akhir ini dibuat untuk memenuhi persyaratan mendapatkan gelar Ahli Madya dan untuk menyelesaikan program studi D-III Teknik Mesin Fakultas Teknik Universitas Sebelas Maret Surakarta.
Banyak upaya dan usaha keras yang penulis kerjakan untuk mengatasi hambatan dan kesulitan yang ada selama pengerjaan proyek akhir ini. Dan berkat rahmat Allah SWT dan bantuan dari segala pihak, akhirnya tugas ini dapat terselesaikan. Untuk itu dalam kesempatan yang bahagia ini, penulis menyampaikan ucapan terima kasih yang sebesar-besarnya kepada :
1. Allah SWT atas segala rahmat dan hidayah-Nya.
2. Bp. Heru Sukanto, S.T., M.T. selaku Ketua Program D-III Teknik Mesin Fakultas Teknik Universitas Sebelas Maret Surakarta.
3. Bp. Jaka Sulistya Budi, S.T. selaku Koordinator Proyek Akhir Serta selaku Dosen pembimbing II Proyek akhir
4. Bp.Wibowo, S.T., M.T. selaku Dosen Pembimbing I Proyek Akhir. 5. Semua Dosen Teknik Mesin Fakultas Teknik Universitas Sebelas
Maret Surakarta.
6. Bapak dan Ibu tercinta beserta semua keluarga yang telah memberikan
dukungan, do’a dan bimbingan kepada penulis.
7. Rekan-rekan mahasiswa D-III Teknik Mesin Otomotif angkatan 2008 yang telah banyak membantu dalam penyelesaian tugas akhir ini. 8. Semua orang yang telah memberi kasih sayang, cinta, do'a dan
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
viii
9. Semua pihak yang telah membantu hingga terselesaikannya Proyek Akhir dan penyusunan laporan ini.
Penulis yakin tanpa bantuan dari semua pihak, karya ini akan sulit terselesaikan dalam hal perancangan, pengerjaan alat, pembuatan laporan, dan dalam ujian pendadaran. Penulis menyadari banyak kekurangan dalam penyusunan laporan ini, maka penulis mengharapkan saran dan kritik yang membangun demi kemajuan bersama.
Semoga laporan ini dapat bermanfaat bagi penulis pada khususnya dan pembaca pada umumnya dan serta dapat menambah wawasan keilmuan bersama.
Surakarta, Pebruari 2012
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
ix
DAFTAR ISI
Halaman Judul ... i
Halaman Persetujuan ... ii
Halaman Pengesahan ... iii
Halaman Motto ... iv
Halaman Persembahan ... v
Abstrak ... vi
Kata Pengantar ... vii
Daftar Isi ... ix
Daftar Tabel ... xii
Daftar Gambar ... xiii
Daftar Lampiran ... xv
BAB I PENDAHULUAN 1.1Latar Belakang Masalah ... 1
1.2Rumusan Masalah ... 2
1.3Batasan Masalah ... 2
1.4 Tujuan Proyek Akhir ... 2
1.4.1 Tujuan Akademis ... 2
1.4.2 Tujuan Teknis ... 2
1.5Manfaat Proyek Akhir ... 2
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
x BAB II DASAR TEORI
2.1 Uraian ... 4
2.2 Komponen Umum Sistem Kemudi ... 5
2.2.1 Batang Kemudi ... 5
2.2.2 Gigi Kemudi ... 9
2.2.3 Sambungan Kemudi ... 12
2.3 Perbandingan Karakteristik Roda Gigi ... 12
2.4 Sistem Kemudi Rak dan Pinion ... 13
BAB III PROSES PENGERJAAN DAN RINCIAN BIAYA 3.1 Dasar Proses Pembuatan ... 19
3.2 Kontruksi Sistem Kemudi ... 20
3.3 Kontruksi Rangka Dan Batang Kantilever ... 22
3.3.1 Bentuk Rangka Dan Batang Kantilever ... 22
3.3.2 Kekuatan Rangka Dan Batang Kantilever ... 23
3.3.2.1 Kekuatan Rangka ... 23
3.3.2.2 Kekuatan Batang Kantilever ... 28
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
xi
4.1.1 Posisi Setir ... 35
4.1.2 Posisi Jok ... 36
4.1.3 Sambungan Universal Joint ... 36
4.1.4 Diameter Setir ... 37
4.1.5 Posisi Pedal ... 37
4.1.6 Bentuk Dudukan Kemudi... 38
4.2 Perbandingan Rentang Dimensi ... 39
4.3 Hasil Pengambilan Data Kenyamanan Mobil Ethanol ... 44
BAB V PENUTUP 5.1 Kesimpulan ... 46
5.2 Saran ... 47 Daftar Pustaka
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
xii
DAFTAR TABEL
Tabel 1 Hasil Perhitungan Rangka ... 27
Tabel 2 Biaya harga bahan ... 32
Tabel 3 Biaya harga alat ... 34
Tabel 4 Biaya Tukang/Jasa ... 34
Tabel 5 Hasil Perbandingan Rentang Dimensi ... 41
perpustakaan.uns.ac.id digilib.uns.ac.id
Gambar 2.3. Mekanisme steering lock ... 7
Gambar 2.4. Batang kemudi model mesh ... 8
Gambar 2.5. Batang kemudi tipe bola ... 8
Gambar 2.6. Gigi kemudi model cacing dan sector roller ... 9
Gambar 2.7. Gigi kemudi model cacing dan sector ... 10

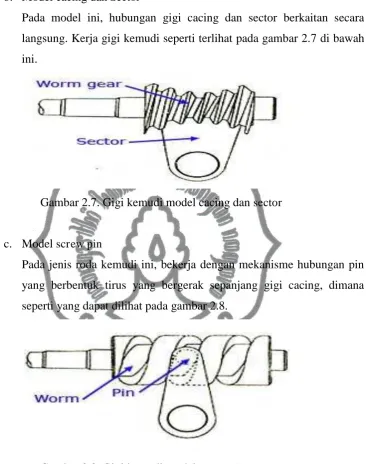

Gambar 2.8. Gigi kemudi model screw pin ... 10

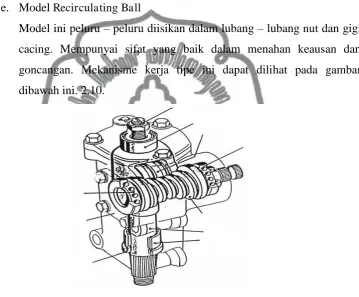

Gambar 2.9. Gigi kemudi model screw dan nut ... 11
Gambar 2.10. Gigi kemudi model recirculating ball ... 11
Gambar 2.11. Gigi kemudi tipe rak dan pinion ... 12
Gambar 2.12. Rak pada steering rack housing ... 13
Gambar 2.13. Tie rod ... 14
Gambar 2.19. Gambar penampang ban bias dan ban radial ... 20
Gambar 3.1. Bentuk rangka dan batang kantilever ... 22

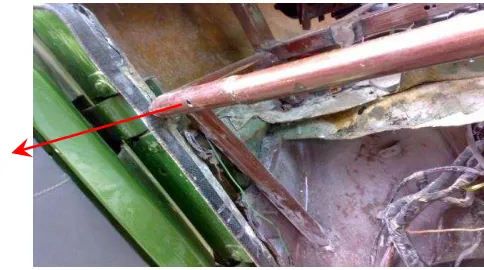

Gambar 3.2 . Sudut pada rangka ... 23
perpustakaan.uns.ac.id digilib.uns.ac.id
Gambar 3.10 Kontruksi batang kantilever ... 28
Gambar 3.11 Gaya awal yang bekerja ... . 28
Gambar 3.12 Hasil pemindahan gaya ... . 29
Gambar 3.13 Penampang bahan pengunci ... . 30
Gambar 4.1.1 Posisi setir ... ... 35
Gambar 4.1.2 Posisi jok ... ... 36
Gambar 4.1.3 Sambungan universal joint ... ... 36
Gambar 4.1.4 Diameter setir ... ... 37
Gambar 4.1.5 Posisi pedal ... ... 38
Gambar 4.1.6 Bentuk dudukan kemudi... 38
Gambar 4.2.1 pengukuran tinggi lantai dengan roda kemudi ... 39
Gambar 4.2.2 pengukuran tinggi lantai dengan roda kemudi ... 39
Gambar 4.2.3 pengukuran tinggi lantai dengan kaca terbawah... 39
Gambar 4.2.4 pengukuran tinggi lantai dengan pedal……… 40
Gambar 4.2.5 pengukuran jarak pedal gas, rem, dan kopling ……… 40
Gambar 4.2.6 pengukuran jarak kemudi dengan kursi/jok….……… 40
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
xv
DAFTAR LAMPIRAN
perpustakaan.uns.ac.id digilib.uns.ac.id
Fakultas teknik Universitas Sebelas Maret jurusan mesin otomotif kini telah berhasil membuat mobil dengan body berbahan dari komposit sedangkan chasisnya diambil dari chasis mobil Honda civic excellent keluaran tahun 70an. Selain itu bahan bakar yang digunakan adalah bahan bakar ethanol.
Namun pada mobil yang telah dibuat terdapat beberapa kekurangan, diantaranya yaitu pada sistem kemudi. Kekurangan pada sistem kemudi itu sendiri antara lain pada posisi kemudi terlalu tinggi, posisi kemudi terlalu kekiri sedangkan jok terlalu kekanan ( kurang sejajar ), kemudi terlalu berat dan posisi pedal dengan lantai terlalu tinggi.
Maka dengan permasalahan diatas dilakukan perancangan ulang sistem kemudi agar lebih nyaman. Dimana dalam perancangan tersebut dilakukan penggeseran posisi kemudi dan membuat kemudi dengan sistem adjustable ( bisa disesuaikan ). alasan dari penggunaan sistem adjustable itu sendiri karena terdapat masalah dengan penentuan sudut kemudi yang pas bagi pengemudi, karena setiap pengemudi mempunyai postur tubuh dan kenyamanan sendiri – sendiri. dengan sistem adjustable diharapkan kemudi yang telah didesain ulang akan lebih nyaman karena ketinggian kemudi dapat disesuaikan dengan tinggi pengemudi atau disesuaikan sesuai kenyamanan pengemudi itu sendiri.
1.2.Rumusan Masalah
Dalam Proyek Akhir ini permasalahan dapat dirumuskan sebagai berikut:
“Bagaimana merubah sistem kemudi pada mobil ethanol menjadi
sistem kemudi yang dapat disesuiakan?”
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
2
1.3.Batasan Masalah
Agar tidak berkembang terlalu luas, maka penyusun membatasi pembahasan masalah proyek akhir ini pada perubahan dan penggantian komponen sistem kemudi yang meliputi ; perubahan sistem kemudi yang dapat disesuiakan dengan 5 pilihan sudut kemudi, penggantian roda kemudi, perubahan posisi jok, perubahan dudukan batang kemudi dan perubahan posisi pedal.
1.4.Tujuan Proyek Akhir
Penyusunan Proyek Akhir mempunyai tujuan yang dapat dikelompokkan menjadi tujuan secara akademis dan teknis. Adapun tujuan-tujuan tersebut dapat diuraikan sebagai berikut:
1.4.1.Tujuan akademis
a. Sebagai syarat kelulusan bagi mahasiswa yang menempuh program diploma tiga teknik mesin otomotif.
b. Sebagai sarana pengamatan dan analisa teknis bagi mahasiswa.
c. Sebagai aplikasi ilmu teknik yang telah didapat dalam proses perkuliahan baik praktis maupun teoritis.
1.4.2.Tujuan teknis
a. Mampu membuat sistem kemudi yang adjustable ( dapat disesuiakan ) b. Mampu merubah posisi jok, pedal, dan dudukan batang kemudi. 1.5.Manfaat Proyek Akhir
Proyek Akhir ini diharapkan dapat bermanfaat bagi mahasiswa. Adapun manfaat-manfaat tersebut dapat dijabarkan sebagai berikut:
a. Melatih mahasiswa dalam menerapkan ilmu yang telah diperoleh dalam bangku perkuliahan.
b. Melatih daya kreasi dan inovasi mahasiswa dalam melakukan analisa teknis.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
3
1.6.Sistematika Penulisan Laporan Proyek Akhir
Sistematika yang digunakan dalam penyusunan proyek akhir ini dapat dirumuskan sebagai berikut:
BAB I PENDAHULUAN
Dalam bab ini menerangkan tentang latar belakang masalah, rumusan masalah, batasan masalah, tujuan proyek akhir, manfaat proyek akhir, dan sistematika penulisan laporan proyek akhir.
BAB II DASAR TEORI
Dalam bab ini dijelaskan mengenai uraian tentang kemudi, komponen umum, perbandingan karakteristik tipe roda gigi, tipe rak and pinion, ban dan pelek roda.
BAB III PROSES PENGERJAAN DAN RINCIAN BIAYA
Dalam bab ini menguraikan tentang langkah-langkah pengerjaan sistem kemudi meliputi merancang ulang sistem kemudi, membongkar sistem kemudi yang lama, memilih bahan, memotong bahan, pengelasan, pengecetan, perangkaian sistem kemudi yang baru serta rincian biaya yang dikeluarkan dalam Proyek Akhir.
BAB IV ANALISA
Pada bab ini berisi tentang perbandingan antara sistem kemudi yang lama dengan hasil sistem kemudi yang baru, perbandingan rentang dimensi antara mobil ethanol, kijang super, sedan civix exselent dan karimun estilo serta hasil pengambilan data kenyamanan mobil ethanol.
BAB V KESIMPULAN
perpustakaan.uns.ac.id digilib.uns.ac.id
Sistem kemudi yang merupakan bagian dari sistem Chasis-Transmisi berfungsi sebagai pengatur arah kendaran dengan cara membelokkan roda depan.
Sistem kemudi yang dipakai pada kendaraan jika ditinjau dari tenaga yang dipakai untuk membelokkan roda kemudi dapat dibedakan menjadi:
a. Kemudi manual
Pada kemudi ini semua tenaga yang dibutuhkan untuk membelokkan roda datang dari roda kemudi yang diputar oleh tenaga pengemudi. b. Power steering
Pada sistem kemudi ini tenaga yang dibutuhkan untuk membelokkan datang dari tenaga hidrolik atau elektrik, tidak datang dari pengemudi. Putaran lingkaran roda kemudi dari pengemudi hanya merupakan suatu sinyal bagi sistem tenaga pada sistem kemudi.
Sedangkan ditinjau dari jumlah roda yang berbelok saat roda kemudi diputar, dapat dibedakan:
a. Sistem kemudi 2 roda
Sistem ini hanya menggunakan 2 roda (umumnya roda depan) untuk mengendalikan arah kendaraan
b. Sistem kemudi 4 roda
Pada sistem ini keempat roda digunakan untuk mengendalikan arah gerakan. Belokan roda depan berfungsi sebagai pemberi arah sedangkan belokan roda belakang berfungsi sebagai pengendali atau penyetabil arah gerakan kendaraan.
Kerja sistem kemudi secara garis besar dapat diterangkan sebagai berikut: Saat steering wheel (roda kemudi) diputar steering column (batang kemudi) akan meneruskan tenaga putarnya ke steering gear (gigi kemudi), yang akan
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
5
memperbesar tenaga putar ini sehingga menghasilkan momen yang lebih besar untuk menggerakkan roda depan melalui steering linkage (sambungan kemudi).
Tipe sistem kemudi yang digunakan tergantung dari setiap mobil dipengaruhi oleh sistem pemindah daya, suspensi, dan apakah digunakan sebagai mobil penumpang atau komersial. Tipe yang banyak digunakan saat ini adalah tipe recirculating ball dan tipe rack and pinion, khususnya untuk mobil penumpang.
Bersama dengan sistem suspensi, sistem kemudi memegang peran penting dalam menunjang kemudahan dan kenyamanan dengan senantiasa memperhatikan keamanan saat pengemudian berlangsung, baik pada level kecepatan tinggi, sedang, maupun rendah.
Sistem kemudi yang baik harus memenuhi persyaratan sebagai berikut: a. Mampu mengendalikan arah kendaraan dari berbagai situasi jalan,
jenis tikungan atau belokan dan kecepatan.
b. Menjamin stabilitas gerak dan arah kendaraan dalam berbagai kondisi jalan dan kecepatan.
c. Tidak banyak menguras tenaga putar dari pengemudi saat memutar roda kemudi.
d. Tidak membahayakan pengemudi saat terjadi kecelakaan. 2.2. Komponen Umum Sistem Kemudi
Secara umum sistem kemudi terdiri dari tiga bagian utama yang
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
6
meruncing dan bergerigi, dan roda diikatkan di tempat tersebut dengan sebuah mur pengikat.
Batang kemudi juga merupakan mekanisme penyerap energi yang menyerap gaya dorong dari pengemudi saat terjadi kecelakaan. Batang kemudi dipasang pada bodi melalui bracket column tipe breakaway sehingga batang kemudi dapat bergeser turun saat terjadi kecelakaan. Cara kerja pada waktu terjadi kecelakaan seperti terlihat pada gambar 2.1.
Ganbar 2.1 cara kerja bracket column
Bagian bawah poros utama dihubungkan pada gigi kemudi melalui sambungan universal yang berfungsi memperkecil atau meredam kejutan akibat dorongan jalan ke roda kemudi melalui gigi kemudi.
Pada jenis mobil tertentu juga dilengkapi sistem kontrol kemudi, diantaranya mekanisme steering lock untuk mengunci poros utama. Mekanisme tilt steering untuk memungkinkan penyetelan posisi vertikal roda kemudi, serta mekanisme telescopic steering agar diperoleh panjang poros utama yang diinginkan seperti terlihat pada gambar 2.2. dan gambar 2.3
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
7

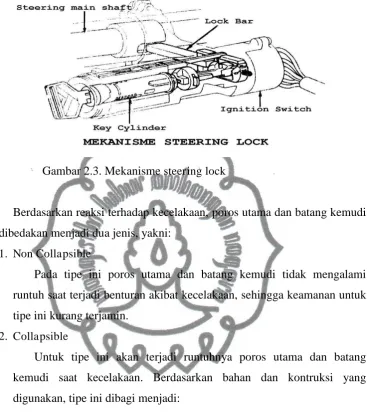

Gambar 2.3. Mekanisme steering lock
Berdasarkan reaksi terhadap kecelakaan, poros utama dan batang kemudi dibedakan menjadi dua jenis, yakni:
1. Non Collapsible
Pada tipe ini poros utama dan batang kemudi tidak mengalami runtuh saat terjadi benturan akibat kecelakaan, sehingga keamanan untuk tipe ini kurang terjamin.
2. Collapsible
Untuk tipe ini akan terjadi runtuhnya poros utama dan batang kemudi saat kecelakaan. Berdasarkan bahan dan kontruksi yang digunakan, tipe ini dibagi menjadi:
a. Tipe mesh
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
8
Gambar 2.4. Batang kemudi model mesh. b. Tipe bola
Kolom tipe ini terdiri dari dua bagian atas dan bawah, yang tersambung oleh ball bearing, sedang poros utamanya terdiri dari bagian atas dan bawah yang tersambung dengan plastic pin. Saat terjadi benturan keras maka kolom dan poros utamanya akan mengalami penyusutan, tenaga ini akan diserap oleh ball bearing yang dipasang pada lower dan upper tube sehingga pengemudi terhindar dari bahaya. Mekanismenya seperti terlihat pada gambar 2.5.
Gambar 2.5. Batang kemudi tipe bola.
Kedua jenis diatas mempunyai karakteristik yang memiliki kelebihan dan kekurangan sebagai berikut :
a. Model Non Collapsible Keuntungan :
- Poros utamanya lebih kuat sehingga banyak digunakan pada mobil ukuran besar dan mobil niaga.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
9
Kerugian :
- Saat kecelakaan terjadi, kemudi tidak dapat menyerap goncangan sehingga keselamatan kurang terjamin.
b. Model Collapsible Keuntungan :
- Saat benturan, goncangan dapat diserap oleh kemudi sehingga pengemudi dapat lebih terjamin keselamatannya.
Kerugian :
- Poros utamanya kurang kuat, sehingga hanya digunakan pada mobil ukuran kecil dan penumpang.
- Kontruksinya lebih rumit. 2.2.2. Gigi Kemudi
Gigi kemudi selain untuk mengarahkan roda depan, juga berfungsi sebagai gigi reduksi untuk memperbesar putaran roda kemudi sehingga tidak terasa berat. Untuk itu diperlukan perbandingan reduksi yang disebut juga perbandingan gigi kemudi. pada umumnya perbandingan tersebut antara 18 – 20 : 1. Perbandingan yang semakin besar akan menyebabkan kemudi menjadi semakin ringan akan tetapi jumlah putaran akan bertambah banyak untuk menghasilkan sudut belok yang sama.
Berdasarkan kontruksi gigi yang dipakai, maka gigi kemudi dapat diklasifikasikan menjadi beberapa bagian :
a. Model cacing dan Sector Roller
Gigi cacing berkaitan dengan sector roller di bagian tengahnya. Gesekannya dapat merubah sentuhan antara gigi dengan gigi menjadi sentuhan menggelinding. Kontruksinya terlihat pada gambar 2.6.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
10
b. Model cacing dan Sector
Pada model ini, hubungan gigi cacing dan sector berkaitan secara langsung. Kerja gigi kemudi seperti terlihat pada gambar 2.7 di bawah ini.
Gambar 2.7. Gigi kemudi model cacing dan sector
c. Model screw pin
Pada jenis roda kemudi ini, bekerja dengan mekanisme hubungan pin yang berbentuk tirus yang bergerak sepanjang gigi cacing, dimana seperti yang dapat dilihat pada gambar 2.8.
Gambar 2.8. Gigi kemudi model screw pin
d. Model Screw dan Nut
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
11
Gambar 2.9. Gigi kemudi model screw dan nut.
e. Model Recirculating Ball
Model ini peluru – peluru diisikan dalam lubang – lubang nut dan gigi cacing. Mempunyai sifat yang baik dalam menahan keausan dan goncangan. Mekanisme kerja tipe ini dapat dilihat pada gambar dibawah ini. 2.10.
Gambar 2.10. Gigi cacing model recirculating ball.
f. Model Rak dan Pinion
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
12
Gambar 2.11. Gigi kemudi tipe rack dan pinion.
2.2.3. Sambungan Kemudi
Sambungan kemudi adalah kombinasi dari batang – batang dengan lengan dimana bekerja untuk meneruskan gerakan gigi kemudi ke roda – roda depan kiri dan kanan. Sambungan kemudi harus dapat dengan tepat meneruskan gerakan roda kemudi ke roda – roda depan pada saat kendaraan bergerak naik – turun saat berjalan.
Ada dua macam sambungan kemudi, yaitu sambungan kemudi untuk suspensi rigid dan sambungan kemudi untuk suspensi independen. Untuk suspensi rigid terdiri dari lengan pitman, drag link, lengan knukle, tie rod, dan tie rod end ( ujung tierod ). Sedangkan untuk suspensi independen terdapat sepasang tie rod yang disambungkan dengan relay rod ( pada tipe rak dan pinion, rak berfungsi sebagai relay rod ). Sebuah pipa dipasangkan diantara tie rod dan ujung tie rod untuk penyetelan panjang batang.
2.3. Perbandingan Karakteristik Tipe Roda Gigi
Penggunaan tipe gigi kemudi untuk tiap kendaraan sesuai dengan fungsi operasional yang didasarkan pada pertimbangan karakteristik bentuk dan kontruksi tanpa mengesampingkan faktor keamanan, ekonomis, dan kenyamanan sebagai fungsi utama komponen chasis dan transmisi.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
13
- Kontruksinya sederhana dan lebih ringan
Dengan sifat diatas tipe ini relatif efisien karena gear box yang diperlukan tidak terlalu besar, dan rak yang digunakan juga berperan sebagai sambungan langsung terhadap kemudi, sehingga relay rod tidak dibutuhkan.
- Kontak gigi terjadi secara langsung
Sifat diatas membuat tipe rak dan pinion dirasa lebih responsif dibandingkan dengan tipe recirculating ball.
- Hambatan geser kecil
Kemudi tipe ini mampu memindahkan momen yang lebih baik, sehingga dipandang putaran kemudi relatif lebih kecil.
- Perawatan lebih mudah
Hal ini dimungkinkan, karena kontruksi dari roda gigi yang tertutup sehingga memudahkan dalam perawatan.
2.4. Sistem Kemudi Tipe Rak Dan Pinion
Model rak dan pinion pada umumnya dimanfaatkan pada kendaraan berukuran kecil hingga sedang. Secara umum selain dari komponen utama penyusun sistem kemudi seperti yang telah diterangkan didepan, tipe rak dan pinion tersusun dari komponen berikut :
a. Rak
Rak dalam tipe rak dan pinion berfungsi sebagai relay rod yang menghubungkan kemudi dan gigi secara langsung. Perkaitan rak dan pinion dapat diatur oleh rack guide dengan menyetel baut pengatur ( adjusting screw ).
Adapun gambar tipe kemudi rak dan pinion dapat dilihat dibawah ini. 2.12
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
14
b. Tie rod
Dengan ujung yang berbentuk ulir, tie rod dimungkinkan dapat distel dengan memutar bola hubungan tie rod dan rumah rak, sehingga toe in dapat diperoleh sesuai dengan ukuran yang di inginkan. Gambar tie rod dapat dilihat dibawah ini.2.13
Gambar 2.13. Tie Rod
c. Ujung tie rod
Ujung tie rod yang ditunjukkan pada gambar 2.14 dibawah ini berfungsi sebagai penghubung tie rod dengan lengan knukle. Pada ujung tie rod dilengkapi dengan sambungan bola, yang untuk kendaraan penumpang biasanya digunakan tipe sambungan bola tanpa pelumasan, untuk itu bahan model ini harus tahan gesekan dan memiliki daya tutup terhadap debu yang cukup baik dan memerlukan gemuk yang khusus untuk perawatan.2.14
Gambar 2.14. Ujung Tie rod.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
15
Berfungsi sebagai penerus gerakan tie rod ke roda depan melalui steering knukle. Adapun gambar lengan knukle dapat dilihat dibawah ini. 2.15
Gambar 2.15. Lengan Knukel
e. Steering knuckle
Seperti terlihat pada gambar 2.16 dibawah ini, bagian ini berfungsi sebagai penahan beban yang terjadi pada roda depan dan sekaligus sebagai poros putaran roda.
Gambar 2.16. Steering knuckle
Sesuai dengan letak pinion, tipe kemudi rak – pinion dapat diklasifikasikan sebagai berikut :
1. Pinion tengah tie rod pinggir
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
16
-Jika terjadi kecelakaan, keamanan lebih terjamin karena tidak terhubung secara langsung dengan batang kemudi. -Produksi lebih efisien untuk dibuat kemudi kiri dan kanan Selain keunggulan diatas, juga terdapat kekurangan sebagai berikut :
-Kontak gigi kecil -Pemegasan tidak baik -Pemakaian tempat besar 2. Pinion pinggir tie rod tengah
Tipe ini jarang dipakai pada kendaraan pada umumnya, namun model ini juga memiliki kelebihan sebagai berikut :
-Kontak gigi besar
-Pemegasan baik, dengan tie rod yang panjang memungkinkan pemegasan yang baik akibat perubahan geometri yang kecil.
-Pemasangan tie rod bebas atau tidak terikat dengan tinggi lengan suspensi.
Selain kelebihan diatas, terdapat juga kekurangan sebagai berikut :
-Pemakain tempat yang lebih besar 3. Pinion pinggir tie rod pinggir
Model ini banyak di adopsi mobil Volvo, Toyota starlet, dan ford laser. Tinggi dan panjang tie rod terhadap lengan suspensi harus sama.
Keunggulan tipe diatas adalah sebagai berikut : -Kontak gigi besar ( pinion miring terhadap rak ) -Harga relatif murah
-Memerlukan sedikit tempat
Selain kelebihan diatas, terdapat juga kekurangan sebagai berikut :
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
17
Perbandingan bervariasi pada gigi kemudi model rak dan pinion didasarkan pada situasi dan kontruksi rak dan pinion. Adapun perbandingan tersebut dapat dideskripsikan sebagai berikut :
1. Situasi
- Pada jalan raya, terjadi pengemudian langsung.
Pada situasi semacam ini pengemudi secara langsung merasakan gaya pengemudian yang terjadi pada roda kemudi.
- Pada saat parkir, diperlukan gaya pengemudian yang lebih berat. 2. Kontruksi
- Jarak puncak gigi rak dibuat tidak sama.
- Pada tiap putaran pinion, terjadi perubahan gerak yang jaraknya berubah – ubah. (2.17 )
Gambar 2.17. Kontak gigi rack dan pinion.
Saat pinion diposisi tengah
-Diameter kontak pinion lebih besar -Jarak gerak rak lebih panjang
-Gaya kemudi berat, sudut yang dihasilkan lebih besar Saat pinion diposisi pinggir
-Diameter kontak lebih kecil -Jarak gerak rak lebih pendek
-Gaya kemudi ringan, tetapi sudut belok lebih kecil Prinsip kerja rak dan pinion :
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
18
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
19
BAB III
PROSES PENGERJAAN DAN RINCIAN BIAYA
3.1. Dasar Proses Pengerjaan
Pada dasarnya, proyek akhir dengan judul rancang ulang sistem kemudi pada mobil ethanol supaya lebih nyaman, adalah pebaikan dan pengerjaan ulang sistem kemudi yang semula telah ada agar menjadi lebih nyaman.
Proses pengerjaan dimaksudkan untuk memperoleh sistem kemudi yang lebih nyaman dibandingkan sebelumnya. Adapun langkah yang perlu dilakukan dalam proses redesain sistem kemudi adalah sebagai berikut:
- Merancang ulang sistem kemudi
Dalam melakukan perancangan ulang sistem kemudi ini kita melihat dari beberapa sistem kemudi yang sudah ada dan membandingkan dengan jok yang telah dibuat maka didapat sistem kemudi yang adjustable ( dapat disesuiakan/disetel dengan 5 pilihan sudut kemudi )
- Pembongkaran sistem kemudi lama
Pada proses ini sistem kemudi yang telah ada dibongkar untuk didesain menjadi sistem kemudi yang adjustable.
- Memilih bahan
Bahan dudukan sistem kemudi dipilih dengan mempertimbangkan unsur kekuatan, kemudahan pengerjaan, dan faktor harga ( ekonomi ).
- Pemotongan bahan
Bahan yang telah diukur sesuai dengan dimensi rancangan, dipotong dan diukur dengan mengecek panjang sistem yang telah dirancang.
- Pengelasan
Potongan yang telah dihasilkan akan disambung dengan proses pengelasan, hingga diperoleh hasil yang diharapkan.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
20
- Pengecatan
Proses pengecatan dilakukan sebagai langkah untuk hasil yang lebih. Dimana bagian yang dicat meliputi dasbort,dudukan dasbort dan dudukan batang kemudinya agar sesuai dengan interior yang ada.
- Perangkaian sistem kemudi
Perangkaian sistem kemudi adalah sebagai langkah akhir dari redesain sistem kemudi.
3.2. Kontruksi Sistem Kemudi
Spesifikasi teknis dari sistem kemudi rak dan pinion yang dipakai dapat digambarkan dengan uraian sebagai berikut :
1. Roda kemudi
Roda kemudi sebagai komponen penggerak manual semula mempunyai ukuran 12 inch diganti dengan ukuran 14 inch. dimana secara teknis semakin besar lingkar roda kemudi akan semakin sedikit putaran yang diperlukan roda kemudi untuk membelokan mobil.
2. Dudukan kemudi
Dudukan kemudi berfungsi sebagai tempat pengatur sudut pada roda kemudi dimana dalam dudukan kemudi ini terdapat 5 pilihan sudut kemudi dan dilengkapi dengan pengunci yang berfungsi untuk mengunci ketika selesai memindahkan sudut roda kemudi. dudukan batang kemudi ini berbentuk setengah kubus dengan ukuran 13x12 cm dan penguncinya berbentuk batang kantilever.
3. Batang kemudi
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
21
4. Sambungan universal joint
Sambungan universal joint yang berfungsi meneruskan putaran dari batang kemudi ke roda gigi semula berukuran 8,27 inch di tambah satu sambungan universal joint lagi dengan ukuran 14,96 inch. dimana penambahan satu sambungan universal joint ini difungsikan sebagai sambungan yang bebas untuk menentukan sudut roda kemudi dengan menggeser naik/turun batang kemudi.
5. Poros dan gigi pinion
Setelah dilakukan pembongkaran dan pengukuran maka diperoleh data spesifikasi batang dan pinion sebagai berikut :
perpustakaan.uns.ac.id digilib.uns.ac.id 3.3. Kontruksi Rangka dan Batang kantilever
Rangka sebagai dudukan kemudi yang berfungsi menopang beban unit kemudi, sedangkan batang kantilever berfungsi sebagai pengunci adjustable. dimana rangka diperhitungkan memiliki kekuatan dan kontruksi yang kokoh baik dalam keadaan diam maupun ada pergerakan. sedangkan batang kantilever diperhitungkan memiliki kekuatan yang kokoh untuk menahan beban dari pengemudi.
3.3.1. Bentuk rangka dan batang kantilever
Setelah mengalami proses pemilihan berbagai alternatif, maka dengan pertimbangan faktor – faktor diatas diambil bentuk rangka dudukan adjustable dan pengunci adjustable ( batang kantilever ) seperti gambar 3.1
penguat
penyangga
Batang kantilever
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
23
3.3.2. Kekuatan rangka dan batang kantilever. 3.3.2.1. Kekuatan rangka
Dari fungsi utama yang dibuat, maka rangka dan dudukan sistem kemudi tersebut diisyaratkan memiliki karakter yang kuat dan kokoh. Untuk itu diperlukan bahan yang memiliki kriteria diatas sehingga dipilih pipa besi dengan ukuran diameter 3 cm. pemilihan bahan diatas memiliki dasar pertimbangan sebagai berikut :
- Kekuatan
Kekuatan rangka ditentukan dari jenis material yang digunakan. Untuk menjamin kekuatan rangka sendiri penyusunan rangka dibuat bentuk persegi panjang ditambah 2 penguat pada bagian tengah dan 2 penyangga dari bawah, hingga terjadi hubungan yang saling menguatkan. Pada kontruksi rangka ini diperhitungkan memiliki kekuatan dan kontruksi yang kokoh untuk menahan beban yang harus ditanggung.
- Faktor ekonomi
Dilihat dari faktor harga, bahan ini sudah cukup untuk menopang sistem kemudi yang dibuat, jika dibandingkan dengan bahan lain yang lebih mahal dan tentunya bahan tersebut mempunyai spesifikasi yang lebih kuat juga.
Pada sisi ujung – ujung rangka dibuat agak menyerong seperti gambar dibawah.hal ini dimaksudkan untuk mempermudah dalam pembuatan dasbort
Gambar 3.2 Sudut kemiringan rangka
perpustakaan.uns.ac.id digilib.uns.ac.id
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
27
Tabel 1 Hasil perhitungan rangka
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
28
3.3.2.2 Kekuatan pengunci ( batang kantilever )
Batang kantilever digunakan sebagai pengunci adjustable, dimana bahan pengunci terbuat dari besi ST 37. Dengan kekuatan tarik = 440
dan kekuatan geser = 240 ( lampiran: table sifat baja konstruksi umum DIN:17100 ).
- Perhitungan pengunci ( batang kantilever )
Gambar 3.11 Kontruksi batang kantilever
RB
Gambar 3.12 Gaya awal yang bekerja
∑ = = 50kg = 50 -
∑ = 0 .14 + .16 = 0
50 kg A
RC
Pengunci / Batang kantilever
16 14
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
30
R
Gambar 3.13 Penampang bahan pengunci M = .2 + .4
M = ( -350 kg.2mm ) + ( 400kg.4mm ) M = -700kg.mm + 1600kg.mm
M = 900 kg.mm = 9000 N.mm
-
==
=
=
=366,9
aman
Jadi untuk tegangan geser dan tegangan tarik pada batang kantilever dengan ukuran diameter 5 mm aman digunakan.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
31
3.3.3. Sambungan
Dari berbagai tipe sambungan, proses pengerjaan rangka digunakan sambungan las. Dengan pertimbangan unsur kekuatan ikat dan sifat material yang dipakai maka las yang digunakan adalah las busur listrik. Adapun proses pengelasan yang digunakan sebagai berikut :
a. Elektroda
Jenis elektroda yang digunakan E 6013 Diameter : 3,2 mm Panjang : 35 cm Jenis selaput : High titania Tebal selaput : 0.65 mm b. Perangkat pengelasan
Pesawat las mempunyai arus searah ( AC ) Voltase : 220 volt
Arus sekunder : 160 Ampere c. Alat bantu dilakukan pengecatan agar lebih awet. Proses pengecatan :
- Membersihkan permukaan yang akan dicat dari kotoran dan karat dengan sikat kawat dan amplas gerinda.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
32
- Sapukan cat dengan menggunakan kuas pada permukaan yang sudah dibersihkan tadi.
- Keringkan bagian yang telah dicat
- Ulangi pengecatan pada bagian – bagian yang belum rata.
3.5. Rincian biaya
Faktor biaya juga memainkan peranan yang sangat penting dalam membantu perkembangan sistem kemudi ini. Biaya yang berkaitan erat dengan penghasilan suatu produk yang seharusnya memperhitungkan beberapa aspek seperti biaya bahan, alat, pemrosesan, tenaga manusia dan sebagainya.
Dibawah ini rincian-rincian biaya yang dikeluarkan dalam pembuatan Proyek Akhir Sistem kemudi.
3.5.1 Rincian biaya untuk membeli bahan
Tabel 2 Biaya harga bahan
NO MATERIAL/PEKERJAAN HARGA
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
33
10 Per gas @ 2.500 2 buah 5.000 11 Per kopling @ 8.000 1 buah 8.000 12 Resin @ 23.000 2 kg 46.000 13 Gayung besar @ 5.000 1 buah 5.000
14 Kuas 3” @ 7.000 3 buah 21.000
15 Thiner @ 32.500 1 liter 32.500 16 ¼ DNT 9007 @ 17.000 1 kaleng 17.000 17 ½ Drainey 8756 @ 30.000 1 kaleng 30.000 18 Epoxy AF @ 15.000 1 kaleng 15.000 19 Ban Bl 155/65-13 @ 415.000 2 buah 830.000 20 Alkohol /Ethanol @ 38.000 1 liter 38.000 21 Bensin @ 4.500 5 liter 22.500 22 Karet tie rod @ 19.000 2 buah 38.000 23 Baut tie rod @ 5.000 1 buah 5.000
24 Baut 10” @ 1000 15 biji 15.000
25 Baut 12” @ 1.500 6 biji 7.500
26 Baut Pedal @ 10.000 1 buah 10.000
Total 2.263.500
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
34
3.5.2 Rincian biaya untuk pembelian alat dan jasa
Tabel 3 Biaya harga alat
NO MATERIAL/PEKERJAAN HARGA
SATUAN JUMLAH TOTAL
1 Elektroda @ 20.000 2 kg 40.000 2 Mata bor besi 6 mm @ 22.000 1 buah 22.000 3 Sikat baja @ 20.000 1 buah 20.000 4 Sikat kawat @ 14.000 1 buah 14.000 5 Gerinda selep @ 12.000 2 buah 24.000 6 Gerinda Potong @ 12.000 12 buah 144.000 7 Penjepit kertas @ 2.000 3 buah 6.000
Total 372.000
Tabel 4 Biaya Tukang/Jasa
NO MATERIAL/PEKERJAAN HARGA
SATUAN JUMLAH TOTAL
1 Potong+sambung cros joint @ 175.000 1 buah 175.000 2 Adjustable steer @ 250.000 1 buah 250.000
3 Perbaikan Tie rod dan
sayapnya @ 150.000 2 buah 300.000 4 Pasang ban @ 5.000 2 buah 10.000
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
35
BAB IV
ANALISA PERBANDINGAN
Dari hasil pekerjaan yang telah dilakukan maka dapat dibuat analisa perbandingan diantaranya perbandingan sistem kemudi sebelum didesain ulang dengan sistem kemudi setelah di desain ulang, perbandingan rentang dimensi antara mobil ethanol dengan mobil kijang super, sedan civic excelent dan karimun serta hasil pengambilan data kenyamanan pada mobil ethanol.
4.1Perbandingan antara sistem kemudi sebelum dan sesudah didesain ulang 4.1.1 Posisi setir
a. Sebelum didesain ulang setir mobil terlalu tinggi dan tegak, sehinga membuat pengemudinya tidak nyaman, dikarenakan dengan kemudi yang tinggi dan tegak pengemudi seperti mengemudikan mini bus.
b. Setelah didesain ulang setir lebih nyaman dengan desain adjustable yang bisa disesuaikan dengan tinggi pengemudinya dengan 5 pilihan sudut kemudi dan tentunya tidak tegak seperti mengemudikan mini bus.
Gambar 4.1.1 posisi setir
Sebelum Sesudah
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
36
4.1.2 Posisi jok
a. Sebelum didesain ulang posisi jok terlalu kekiri sehingga tidak simetri dengan kemudi yang ada dan posisi jok juga terlalu rendah, sehingga untuk melihat pandangan kedepan kurang leluasa.
b. Setelah didesain ulang posisi jok digeser agak kekanan dan disimetrikan dengan posisi kemudi. Selain itu posisi jok juga ditinggikan sehingga untuk pandangan kedepan lebih leluasa.
Gambar 4.1.2 posisi jok 4.1.3 Sambungan universal joint
a. Sebelum didesain ulang sambungan universal joint pendek dan hanya ada satu sambungan sehingga tidak bias dibuat adjustable.
b. Setelah didesain ulang sambungan universal joint dipanjangkan dan ditambah satu sambungan lagi yang berfungsi sebagai pengatur adjustable.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
37
4.1.4 Diameter setir
a. Sebelum didesain ulang setir berdiameter 12 ½ inch, sehingga putaran roda kemudi yang diperlukan untuk membelokan mobil lebih banyak. dimana secara teknis semakin besar roda kemudi, maka akan semakin sedikit putaran yang diperlukan roda kemudi untuk membelokan mobilnya
b. Setelah didesain ulang setir diganti dengan diameter 14 1/6 inch, sehingga Dengan torsi yang sama roda kemudi dengan diameter lebih besar membutuhkan gaya yang lebih kecil dibandingkan dengan roda kemudi yang mempunyai diameter kecil.
Sebelum Sesudah Gambar 4.1.4 diameter setir
4.1.5 Posisi pedal rem, gas dan kopling
a. Sebelum didesain ulang jarak pedal rem, gas dan kopling agak kekiri dan tidak simetri dengan jok yang telah ada. Selain itu posisinya terlalu tinggi dengan lantai mobil, sehingga tidak nyaman untuk dipijak.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
38
4.1.6 Bentuk dudukan batang kemudi
a. Sebelum didesain ulang bentuk dudukan batang kemudi dengan kerangka mobil terlalu kekiri, sehingga menyebabkan setirnya juga melenceng kekiri. b. Setelah didesain ulang bentuk dudukan batang kemudinya dibuat kekanan
serta difungsikan sebagai dudukan dasbort dan adjustablenya.
Sebelum Sesudah
Gambar 4.1.6 bentuk dudukan batang kemudi
Sebelum Sesudah
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
39
4.2Perbandingan dan pengukuran rentang dimensi antara mobil sedan civic excelent, kijang super, karimun dan ethanol.
Gambar 4.2.1 pengukuran tinggi lantai dengan roda kemudi
Gambar 4.2.2 pengukuran tinggi lantai dengan roda kemudi
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
40
Gambar 4.2.4 pengukuran tinggi lantai dengan pedal gas, rem, dan kopling
Gambar 4.2.5 pengukuran jarak pedal gas, rem, dan kopling
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
41
Gambar 4.2.7 pengukuran jarak kursi/jok dengan pedal gas, rem, dan kopling
Tabel 5 Hasil perbandingan rentang dimensi antara mobil sedan civic
excelent, kijang super, karimun dan ethanol
NO HAL PEMBANDING SEDAN KIJANG KARIMUN ETHANOL
1 Tinggi lantai dengan Roda kemudi
450 mm 550 mm 540 mm
MIN MAX
510 740
2 Tinggi lantai dengan
kursi / jok 300 mm 270 mm 260 mm 460 mm
3 Tinggi lantai dengan
Kaca terbawah 670 mm 630 mm 620 mm 800 mm
4
Tinggi lantai dengan Pedal gas, rem dan
Kopling
160 mm 130 mm 130 mm 120 mm
5 Jarak antar pedal
perpustakaan.uns.ac.id digilib.uns.ac.id
1. Perbandingan tinggi lantai dengan roda kemudi mobil ethanol rentang jarak minimal sampai dengan maksimal mampu mencapai rentang jarak dimensi mobil kijang dan karimun.
2. Perbandingan tinggi lanti dengan kursi jok, mobil ethanol posisinya paling tinggi dibandingan ketiga mobil diatas. Dimana pada penetapan ketinggian kursi disesuaikan dengan tinggi lantai dengan bodi.
3. Perbandingan lantai dengan kaca terbawah mobil ethanol jaraknya paling tinggi dibandingkan ketiga mobil diatas. Hal tersebut dikarenakan penyesuaian antara lantai dengan bodi.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
43
5. Perbandingan jarak antar pedal pada mobil ethanol jaraknya masih dalam rentang nyaman, karena penetapan jarak antar pedal di ambil dari spesifikasi mobil kijang.
6. Rentang jarak jok/kursi dengan roda kemudi dari jarak minimal sampai dengan maksimal mobil ethanol mampu mencapai jarak minimal sampai maksimal ketiga mobil lainya, sehingga mobil ethanol dapat disesesuaikan jaraknya seperti mobil kijang, sedan, dan karimun.
7. Rentang jarak yang dimiliki mobil sedan, kijang, dan karimun mampu dicapai mobil ethanol, karena rantang jarak minimal sampai dengan maksimal ketiga mobil lainnya berada diantara rentang jarak minimal sampai dengan maksimal mobil ethanol.
4.3Hasil pengambilan data kenyamanan pada mobil ethanol
Berdasarkan penyebaran 10 kuesioner dapat dijelaskan tanggapan responden mengenai kenyamanan sistem kemudi pada mobil ethanol, dapat dilihat pada tabel berikut :
Tabel 6 Jawaban responden mengenai kenyamanan pada mobil ethanol
Skor Jawaban responden Frekuensi ( orang ) Presentase ( % ) dapat disimpulkan bahwa mobil ethanol nyaman untuk dikendarai.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
45
BAB V
PENUTUP
5.1.Kesimpulan
1. Dengan sistem kemudi yang dapat disesuaikan/disetel maka pengemudi dapat menyesuaikan kenyamanan dalam berkendara dengan 5 pilihan sudut kemudi. .
2. Dengan diameter setir yang lebih besar maka untuk memutar setir saat membelokan kendaraan, setir akan terasa lebih ringan.
3. Pedal terasa lebih nyaman setelah posisinya digeser kekanan menyesuaikan posisi jok dan sistem kemudinya.
4. Jok yang sebelumnya kurang nyaman karena terlalu rendah sekarang terasa lebih nyaman setelah ditinggikan sehingga lebih leluasa untuk memandang kedepan.
perpustakaan.uns.ac.id digilib.uns.ac.id
commit to user
45
5.2. Saran-saran
1. Sistem kemudi akan lebih terasa nyaman lagi apabila dilengkapi dengan telescopic steering yang berfungsi untuk mengatur panjang main shaft, agar diperoleh posisi yang sesuai.
