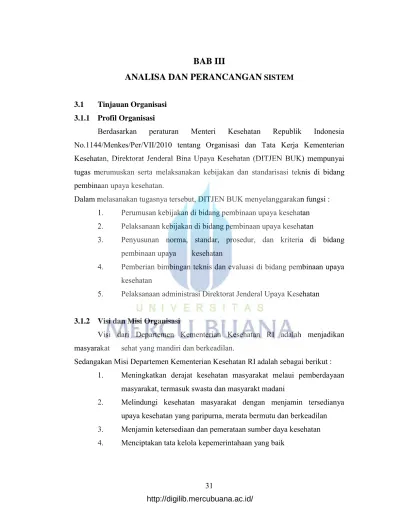

3.1 Tinjauan Organisasi 3.1.1 Profil Organisasi
Berdasarkan peraturan Menteri Kesehatan Republik Indonesia No.1144/Menkes/Per/VII/2010 tentang Organisasi dan Tata Kerja Kementerian Kesehatan, Direktorat Jenderal Bina Upaya Kesehatan (DITJEN BUK) mempunyai tugas merumuskan serta melaksanakan kebijakan dan standarisasi teknis di bidang pembinaan upaya kesehatan.
Dalam melasanakan tugasnya tersebut, DITJEN BUK menyelanggarakan fungsi : 1. Perumusan kebijakan di bidang pembinaan upaya kesehatan 2. Pelaksanaan kebijakan di bidang pembinaan upaya kesehatan
3. Penyusunan norma, standar, prosedur, dan kriteria di bidang pembinaan upaya kesehatan
4. Pemberian bimbingan teknis dan evaluasi di bidang pembinaan upaya kesehatan
5. Pelaksanaan administrasi Direktorat Jenderal Upaya Kesehatan
3.1.2 Visi dan Misi Organisasi
Visi dari Departemen Kementerian Kesehatan RI adalah menjadikan masyarakat sehat yang mandiri dan berkeadilan.
Sedangakan Misi Departemen Kementerian Kesehatan RI adalah sebagai berikut : 1. Meningkatkan derajat kesehatan masyarakat melaui pemberdayaan
masyarakat, termasuk swasta dan masyarakt madani
2. Melindungi kesehatan masyarakat dengan menjamin tersedianya upaya kesehatan yang paripurna, merata bermutu dan berkeadilan
3. Menjamin ketersediaan dan pemerataan sumber daya kesehatan
3.1.3 Struktur Organisasi
Direktorat Bina Upaya Kesehatan Sekretariat Direktorat Jenderal Direktorat Bina Upaya Kesehatan Dasar Direktorat Bina Upaya Kesehatan Rujukan Direktorat Bina Upaya Kesehatan Keperawatan dan Keteknisian Medik Direktorat Bina Upaya Kesehatan Penunjang Medik dan Sarana Kesehatan Staff Ahli Administrasi Staff layanan Terpadu
Staff BUK Rujukan
Staff Layanan Rujukan Staff BUK Keperawatan dan Ketenisian Medik Staff Layanan Staff BUK Penunjang Medik dan Sarana Kesehatan Staff Layanan Terpadu
Gambar 3.1 Struktur Organisasi Direktorat Jenderal Bina Upaya Kesehatan
Tugas Staff Layanan Terpadu :
Menerima permohonan dari klien
Menginput data berkas sesuai permohonan yang diajukan
Memberikan laporan penerimaan berkas serta bukti penerimaan berkas Tugas Administrasi :
Melakukan pembuatan surat keputusan (SK) sesuai permohonan klien Melakukan pencetakan surat keputusan (SK)
Melakukan kunjungan atau visitasi ke lapangan Melakukan penomoran surat keputusan (SK) Membuat laporan berkas
3.2 Analisa Sistem Informasi Berjalan
Sistem informasi monitoring yang berjalan saat ini masih manual yaitu menggunakan program aplikasi Microsoft excel. Berikut adalah gambaran mengenai sistem informasi yang berjalan :
a. Mengisi Formulir
Proses bisnis dimulai dengan klien datang ke loket pelayanan terpadu melakukan pengisian formulir sesuai dengan permohonan yang dibutuhkan dan akan diinput oleh operator lalu dikirim kebagian admin.
b. Pengumpulan Berkas
Kemudian klien yang telah mengisi formulir permohonan untuk mengumpulkan berkas – berkas ke operator. Berkas yang dimasukkan harus sesuai dengan permohonan.
c. Mengecek berkas yang diberikan klien
Dibagian operator berkas yang masuk akan dicek. Apakah berkas yang dibutuhkan untuk permohonan telah sesuai. Jika telah sesuai berkas dan permohonan diberikan kepada admin.
d. Mencetak Bukti serah terima
Operator melakukan pencetakan bukti serah terima jika berkas yang dicek telah sesuai dengan permohonan. Bukti itu diberikan kepada klien.
e. Memproses permintaan berkas
Pada proses ini admin melakukan proses pembuatan SK sesuai dengan permintaan berkas yang diajukan klien. Berkas yang masuk akan diinput untuk melakukan tahapan – tahapan pembuatan SK. Sehingga manager dank lien dapat memantau proses berkas yang diajukan.
f. Menyerahkan bukti serah terima
Seelah SK pada tahap akhir operator bertugas menyerahkan bukti serah terima kepada klien yang digunakan sebagai bukti penyerahan bagi pihak klien maupun operator.
Hasil proses data berkas yang dimasukkan oleh bagian operator dan admin disetiap tahapannya. Kemudian dikirimkan ke manager.
3.3 Use Case Diagram Sistem Berjalan
Klien
mengisi formulir
mengumpulkan berkas
Operator
mengecek berkas yang diberikan klien mencetak bukti serah terima Admin memproses permintaan berkas Manager memeriksa laporan menyerahkan bukti serah terima
Gambar 3.3 Use Case Diagram Sistem Informasi Permohonan Berkas yang berjalan
Keterangan :
Diagram use case diatas menggambarkan proses bisnis diawali dari klien mengisi formulir dan mengumpulkan berkas, kemudian operator mengecek berkas yang diberikan klien, mencetak bukti serah terima. Admin memproses permintaan berkas, setelah berkas selesai operator menyerahkan bukti serah terima kepada klien. Manager memeriksa laporan.
Tabel 3.1 Keterangan Use Case Permohonan Berkas yang berjalan
Use Case Mengisi formulir, mengumpulkan berkas, cek berkas,cetak bukti serah terima, proses permintaan berkas, serah terima bukti, dan cek laporan
Actor Klien, operator, admin, manager
Deskripsi Klien mengisi formulir dan mengumpulkan berkas, dan operator memeriksa kelengkapan berkas dan memberikan bukti serah terima berkas, serta admin memproses penerimaan berkas yang kemudian membuat laporan yang diserahkan kepada manager
Prakondisi Mengisi formulir dan mengumpulkan berkas
Tindakan Utama Klien mengisi formulir, serta mengumpulkan berkas. Operator memeriksa kelengkapan berkas lalu dikirimkan kepada admin. Admin melakukan pembuatan SK sesuai dengan permintaan berkas yang diterima dari operator sesuai permohonan klien.setelah SK selesai dibuat diserahkan kepada klien. Manager menerima laporan dari admin dan memeriksa laporan. Pasca kondisi Mencetak laporan proses berkas
3.4 Activity Diagram Berjalan
Klien Operator Administrasi
Mengisi Formulir
Menyerahkan Berkas Mencatat Berkas Permohonan
Mencetak Serah Terima Berkas
Menyerahkan Bukti Serah Terima Berkas
Menerima Bukti Serah Terima Berkas
Proses Pembuatan SK
Penyerahan SK
Penerimaan SK
Keterangan :
Diagram Activity diatas adalah menggambarkan proses berjalannya berkas,
yang diawali dengan klien mengisi formulir kemudian menyerahkan berkas kepada operator. Operator mencatat berkas permohonan klien kemudian mencetak serah terima berkas serta menyerahkan bukti serah terima kepada klien. Admin melakukan proses pembuatan SK setelah selesai menyerahkan SK kepada klien.
3.5 Analisa Sistem Usulan
Perancangan sistem perangkat lunak dideskripsikan dengan model analisis menggunakan diagram usecase, activity, sequence dan Class
diagram, serta dilanjutkan dengan model desain. Analisis digunakan untuk
pemetaan awal mengenai perilaku yang diisyaratkan sistem aplikasi ke dalam elemen-elemen pemodelan. Untuk membantu perancangan dan melengkapi dokumentasi perancangan, digunakan Microsoft Visio yang mendukung perancangan dengan basis UML.
Login
Operator
Mencetak Bukti Penerimaan Berkas
Input, ubah dan hapus Data berkas
Admin Manajer Mencetak SK Memberi nomor SK Mencetak Bukti Serah Terima SK Input Visitasi Mencetak Laporan Berkas Input Data Tanda
Tangan SK Melihat Jadwal Berkas Klien Menerima Bukti Berkas Masuk
Gambar 3.4 Diagram Use Case Usulan
Keterangan :
Diagram usecase usulan diatas menggambarkan proses operator melakukan login dan memiliki akses input, ubah dan hapus data berkas kemudian mencetak bukti penerimaan berkas, klien menerima bukti berkas masuk serta dapat melihat jadwal. Admin melakukan penginputan visitasi, kemudian mencetak Sk, serta melakukan penomoran SK dan input data tanda tangan SK. Manager dapat mencetak laporan berkas sehingga dapat mengetahui proses berjalan.
Tabel 3.2 Keterangan Use Case Login
Use Case Login
Actor Operator, Admin, Manager
username dan password
Prakondisi -
Skenario Memasukkan username dan password
Pasca kondisi Setelah login maka tampil aplikasi dan dapat melakukan aktivitas di dalam aplikasi
Tabel 3.3 Keterangan Use Case Input, Ubah dan hapus Data Berkas
Use Case Input, Ubah dan Hapus Data Berkas
Actor Operator
Deskripsi Operator menginput,mengubah dan menghapus data berkas
kedalam sistem
Prakondisi Harus login terlebih dahulu
Skenario Operator input nama pemohon, tanggal peneriman berkas, jenis pengurusan dan keterangan sesuai berkas masuk
Pasca kondisi Setelah input data berkas, maka data tersimpan dalam database. Dan jika data berkas akan diubah maka akan tampil di form
Tabel 3.4 Keterangan Use Case Mencetak Bukti Penerimaan Berkas
Use Case Mencetak Bukti Penerimaan Berkas
Actor Operator
Deskripsi Operator mencetak bukti penerimaan berkas
Prakondisi Login terlebih dahulu
Skenario Operator memberikan bukti penerimaan berkas kepada klien sebagai bukti registrasi permohonannya
Pasca kondisi Mendapatkan resi bukti penerimaan berkas
Tabel 3.5 Keterangan Use Case Menerima Bukti Berkas Masuk
Use Case Menerima Bukti Berkas Masuk
Deskripsi Proses penerimaan bukti berkas masuk
Prakondisi Memasukan berkas
Skenario Klien menerima bukti berkas masuk sebagai bukti telah menyerahkan berkas permohonan yang diajukan
Pasca kondisi Klien telah menerima bukti berkas masuk
Tabel 3.6 Keterangan Use Case Input Visitasi
Use Case Input Visitasi
Actor Admin
Deskripsi Menginput laporan setelah mekakukan visitasi
Prakondisi Admin melakukan penginputan visitasi setelah berkas masuk Skenario Admin melakukan penginputan laporan visitasi berdasarkan
laporan permohonan yang diajukan oleh klien
Pasca kondisi Data Visitasi tersimpan dalam database dan ditampilkan dalam list data berkas
Tabel 3.7 Keterangan Use Case Mencetak SK
Use Case Mencetak SK
Actor Admin
Deskripsi Menginput laporan pencetakan setelah proses input visitasi
Prakondisi Login terlebih dahulu
Skenario Admin melakukan penginputan pencetakan SK
Pasca kondisi Data pencetakan SK tersimpan dalam database dan ditampilkan dalam list data berkas
Tabel 3.8 Keterangan Use Case Menberi nomor SK
Use Case Memberi nomor SK
Deskripsi Input data penomoran Sk kedalam sistem
Prakondisi Login terlebih dahulu
Skenario Admin melakukan penginputan hasil penomoran SK untuk menghasilkan informasi yang dibutuhkan klien
Pasca kondisi Data penomoran SK tersimpan dalam database dan ditampilkan dalam list data berkas
Tabel 3.9 Keterangan Use Case Input Data Tanda Tangan SK
Use Case Input Data Tanda Tangan SK
Actor Admin
Deskripsi Input data tanda tangan SK
Prakondisi Login terlebih dahulu
Skenario Admin melakukan penginputan data tanda tangan SK
Pasca kondisi Data proses tanda tangan SK tersimpan dalam sistem
Tabel 3.10 Keterangan Use Case Mencetak Laporan Berkas
Use Case Mencetak Laporan Berkas
Actor Manager
Deskripsi Manager mencetek laporan berkas dari sistem
Prakondisi Login terlebih dahulu
Skenario Mencetak laporan berkas sesuai dengan kebutuhan informasi yang dibutuhkan
Pasca kondisi Mennampilkan Laporan daftar berkas
Tabel 3.11 Keterangan Use Case Mencetak Bukti Serah Terima SK
Use Case Mencetak Bukti serah terima SK
Actor Operator
Deskripsi Operator melakukan pencetakan bukti serah terima SK
Skenario Mencetak Bukti serah terima SK Pasca kondisi Menerima Bukti serah terima SK
Tabel 3.12 Keterangan Use Case Melihat Jadwal Berkas
Use Case Melihat Jadwal Berkas
Actor Klien, operator
Deskripsi Melihat jadwal dari sistem
Prakondisi Login terlebih dahulu
Skenario Klien dan Operator melihat jadwal daftar berkas Pasca kondisi Akan tampil jadwal berkas
3.5.2 Activity Diagram Usulan
Activity Diagram merupakan model analisis yang digunakan atau menggambarkan\sebuah proses aktivitas. Dalam penelitian ini, activity diagram digunakan untuk memodelkan suatu proses atau operasi, diagram ini dipakai untuk menggambarkan logika dari sebuah proses atau operasi.
Activity Diagram menjelaskan tentang alir aktifitas didalam sistem yang
sedang dirancang, bagaimana alir berawal, bagaimana keputusan-keputusan dapat terjadi dan terakhir bagaimana sistem berakhir.Dalam penelitian ini peneliti menggambarkan activity diagram tersebut melalui interaksi antara actor dengan sistem yang akan dibangun. Dengan demikian, activity diagram diturunkan dari setiap use case yang sudah dibuat sebelumnya, untuk menggambarkan masing-masing prosedur dalam sistem informasi monitoring pelayanan terpadu. Berikut beberapa contoh activity diagram sistem yang akan dikembangkan:
a. Activity Diagram Login
Admin System
Buka Sistem Admin
Halaman Login
Masukkan User dan Password Memverifikasi User & Pasword
Maaf User/Password Anda Salah
Tidak
Ya
Masuk Ke Sistem
Gambar 3.5 Diagram Activity Login
Keterangan :
Pada diagram Acticity login diatas user harus melakukan login terlebih dahulu jika ingin masuk kedalam sistem. Sistem akan melakukan verifikasi data. Jika password dan user tidak sesuai sistem akan memberikan pemberitahuan.
Tabel 3.13 Keterangan Activity Login
Activity Proses Login
Actor Operator, Administrator, Manager, Direktur Utama
Deskripsi Proses login yang dilakukan oleh user
Prakondisi Adanya kebutuhan untuk melakukan login
Skenario User yang bertugas melakukan login untuk melakukan
penginputan proses yang telah dikerjakan
b. Activity Diagram Mengolah Penerimaan Berkas
Operator System
Login
Buka Menu Penerimaan Berkas
Pilih Sub Menu Penambahan Berkas
Isi Form Data Input
Input Data Memvalidasi Data Input
Simpan Data Baru
Gambar 3.6 Diagram Activity Penerimaan Berkas Masuk
Keterangan :
Diagram Activity penerimaan berkas masuk merupakan proses penginputan data berkas. Operator melakukan login terlebih dahulu untuk bisa masuk ke dalam sistem. Kemudian pilih menu penerimaan berkas, dan pilih panambahan berkas dilanjutkan dengan penginputan data. Sistem akan melakukan validasi.
Tabel 3.14 Keterangan Activity Penerimaan Berkas Masuk
Activity Proses Penerimaan Berkas Masuk
Actor Operator
Deskripsi Proses Penerimaan Berkas
Skenario Operator melakukan penginputan berkas sesuai permohonan klien
Pasca kondisi
c. Activity Diagram Pengelolaan Berkas
Klien Operator Administrator
Melakukan Permohonan Input Penerimaan Berkas Masuk
Ya
Mencetak Bukti Serah Terima
Input Laporan Visitasi
Input Laporan proses Cetak SK
Input Laporan Tanda Tangan SK
Cetak Bukti Serah Terima SK Lihat Jadwal Proses Berkas
Menerima Resi NRK
Tidak
Input Laporan Penomoran SK
Gambar 3.7 Diagram Activity Pengelolaan Berkas
Keterangan :
Pada diagram activity pengolahan berkas klien melakukan permohonan kemudian operator melakukan penginputan serta mencetak bukti penerimaan berkas yang diberikan kepada klien. Klien menerima resi serta dapat memantau proses berkas. Admin melakukan penginputan visitasi, kemudian mencetak SK, penomoran Sk dan tanda tangan Sk. Setelah selesai operator mencetak bukti serah terima SK.
Tabel 3.15 Keterangan Activity Pengelolaan Berkas
Activity Proses Pengelolaan Berkas
Actor Operator, Administrator, Klien
Deskripsi Proses Pengelolaan berkas
Prakondisi Adanya kebutuhan untuk melakukan pengelolaan berkas
Skenario User yang bertugas melakukan penginputan setiap tahan sesuai dengan tugas masing – masing setiap user di setiap tahapannya Pasca kondisi
d. Activity Diagram Laporan Kepengurusan Berkas
Manager System
Login
Buka Menu Laporan Kepengurusan Berkas
Pilih Jenis Laporan
Input Periode
Mencetak Laporan Berkas Menampilkan Laporan Berkas
Gambar 3.8 Diagram Activity Laporan Kepengurusan Berkas
Keterangan :
Pada Diagram Activity diatas manager melakukan login terlebih dahulu kemudian membuka menu laporan kepengurusan dan memilih jenis laporan serta menginput periode. Sistem akan menampilkan laporan berkas.
Tabel 3.16 Keterangan Activity Laporan Kepengurusan Berkas
Activity Proses Laporan Kepengurusan Berkas
Actor Manager
Deskripsi Proses Cetak Laporan kepengurusan berkas
Prakondisi Adanya kebutuhan untuk melakukan pengurusan berkas
Skenario Manager dapat mencetak laporan kepengurusan berkas
Pasca kondisi
e. Activity Diagram Melihat Jadwal Proses Berkas
Klien System
Home
Cek Berkas
Input Nomor Resi (NRK)
Mencetak Laporan Berkas Menampilkan Laporan Berkas
Gambar 3.9 Diagram Activity Lihat Jadwal Proses Berkas
Keterangan :
Pada Diagram ini klien dapat melihat jadwal program dengan melakukan penginputan nomor resi maka laporan akan tercetak dan sistem menampilkan laporan berkas sesuai dengan nomor resi.
Tabel 3.17 Keterangan Activity Lihat Jadwal Proses Berkas
Activity Proses Lihat Jadwal Proses Berkas
Actor Klien
Deskripsi Proses Cetak Laporan Jadwal berkas
Prakondisi Adanya kebutuhan untuk melihat jadwal proses berkas
Skenario Klien dapat melihat jadwal proses berkas
Pasca kondisi
3.5.3 Sequence Diagram
Pada Sequence Diagram menjelaskan aliran fungsionalitas dalam use case.Sebuah sequence diagram menunjukkan urutan interaksi object yang
disusun dalam urutan waktu. Ini menggambarkan object dan class-class yang terlibat dalam skenario dan urutan pesan yang dipertukarkan antara object yang dibutuhkan untuk melaksanakan fungsi scenario. Kegunaannya untuk menunjukkan rangkaian pesan yang dikirim antara object juga interaksi antara object, sesuatu yang terjadi pada titik tertentu dalam eksekusi sistem. Berikut beberapa contoh sequence
diagram sistem yang akan dikembangkan:
a. Sequence Diagram Login
Pengguna
Form Login
1. Buka Aplikasi
Proses Login
2. Tampilkan Form Login
3. Input Data
4. Set Login ( User, Password )
5. Login
Data User
6. Valid ( User, Password )
7. Valid ( User, Password )
8. ( Valid = true) Tampilkan Halaman Admin
Keterangan :
Diagram diatas user melakukan login dengan membuka aplikasi, memasukkan user dan password. Sistem akan memverifikasi data jika user dan password tidak sesaui akan muncul pemberitahuan.
Tabel 3.18 Keterangan Sequence Diagram Login
Sequence Proses Login
Actor Operator, Administrator, Manager, Direktur Utama
Deskripsi Proses login yang dibutuhkan oleh sistem
Prakondisi Adanya kebutuhan untuk melakukan login
Skenario User membutuhkan login untuk masuk kedalam sistem
Pasca kondisi Setelah login user dapat masuk kedalam halaman admin
b. Sequence Diagram Penerimaan Berkas Masuk
Pengguna
Halaman Menu
1. Lihat Daftar Berkas
Form Tambah / Ubah Berkas Data Berkas
2. Display
3. Tambah Berkas
4. Add Berkas ()
6. Input Berkas Permohonan
7. Simpan Berkas 8. Simpan 9. Display 10. Ubah Berkas 11. Display 5. Display 12. Ubah 12. Ubah
Keterangan :
Diagram diatas menggambarkan proses penerimaan berkas masuk. Pengguna melihat daftar berkas dan tampil proses penginputan data berkas. Operator melakukan login terlebih dahulu untuk bisa masuk ke dalam sistem. Kemudian pilih menu penerimaan berkas, dan pilih panambahan berkas dilanjutkan dengan penginputan data. Sistem akan melakukan validasi. Pada proses ini pengguna dapat mengubah data.
Tabel 3.19 Keterangan Sequence Diagram Penerimaan Berkas Masuk
Sequence Registrasi Permohonan
Actor Operator, Klien
Deskripsi Proses penerimaan berkas masuk
Prakondisi Adanya kebutuhan untuk melakukan penerimaan berkas masuk
sesuai kebutuhan klien
Skenario Pilih menu penerimaan berkas, operator dapat menginput sesuai permohonan klien kemudian simpan ,dapat juga menghapus, mengubah data
Pasca kondisi Semua data akan tersimpan dalam data base berkas setelah menekan tombol simpan
Pengguna
Halaman Utama
1. Terima Berkas
Kontrol Berkas Surat Keputusan (SK)
2. Display
4. Input Hasil Visitasi Berkas
5. Display
6. input Cetak SK 1. Berkas Masuk
7. Input penomoran SK 8. Input hasil Tanda Tangan SK
9. Cetak Serah Terima SK
10. Display
Gambar 3.12 Diagram Sequence Pengolahan Berkas
Keterangan :
Diagram diatas memperlihatkan proses pengolahan berkas. Klien melakukan permohonan kemudian operator melakukan penginputan serta mencetak bukti penerimaan berkas yang diberikan kepada klien. Klien menerima resi serta dapat memantau proses berkas. Admin melakukan penginputan visitasi, kemudian mencetak SK, penomoran SK dan tanda tangan SK. Setelah selesai operator mencetak bukti serah terima SK.
Tabel 3.20 Keterangan Sequence Diagram Pengolahan Berkas
Sequence Pengolahan Berkas
Actor Operator, Administrator, Manager
Deskripsi Proses Pengolahan Berkas
Prakondisi
untuk melakukan penginputan hasil visitasi berkas, setelah di setujui bisa melakukan input pencetakan Surat Keputusan (SK), serta input proses penandatanganan SK, berlanjut penomoran SK dan cetak bukti serah terima SK kepada klien
Pasca kondisi
d. Sequence Diagram Laporan
Pengguna
Halaman Utama
1. Buka Aplikasi
Lap. Kepengurusan Berkas Data Berkas
2. Pilih Laporan
3. Cek Data Berkas
4. Tampilan Laporan
5. Cetak Laporan
6. Tutup
Gambar 3.13 Diagram Sequence Laporan
Keterangan :
Pada diagram ini pengguna dapat melihat laporan dengan membuka aplikasi, kemudian memilih menu laporan sistem akan menngecek data berkas, kemudian tampilan laporan akan terlihat. Pengguna juga bisa mencetak laporan.
Tabel 3.21 Keterangan Sequence Diagram Laporan
Sequence Laporan Berkas
Actor Manager
Prakondisi
Skenario Masuk menu laporan dapat dipilih berkas yang akan dicetak laporannya kemudian menginput periode maka data akan tercetak
Pasca kondisi User dapat melihat keseluruhan laporan berkas sesuai kebutuhan
3.5.4 Class Diagram
Class Diagram menampilkan beberapa class ada padasistem ini dan
memberikan gambaran tentang sistem dan relasi-relasi didalamnya. Disini juga dimasukkan himpunan bagian (subset) dari class-class, yaitu atribut-atribut dan operasi-operasi dalam suatu class.Berikut ini class diagram untuk aplikasi Sistem Informasi Monitoring pelayanan terpadu yang dirancang:
-- Login Main Menu +simpan() +ubah() +update() -id -name -nip -user -pass -grp User +simpan_sy() +ubah_sy() -id_syarat -id_rs -sy_kelayakan -sy_masterplan -sy_milik -sy_ijin -sy_ho -sy_limbah -sy_sertifikat -sy_penanaman -sy_imb -sy_ipb -sy_situ -sy_rekomendasi -sy_profil -sy_sas -sy_sk_penetapan -sy_akreditasi Syarat +simpan_jenis() -id_jenis -nama_jenis Jenis +simpan_status() -id_jns_status -nama_jns_status Jenis Status +cari_nrk() +cetak_nrk() -id_nrk -nrk -id_rs -nama_jns_status No Resi (NRK) +cari_rs() +simpan_rs() +lihat_rs() -id_rs -nama_rs -nama_pemohon -keterangan -id_jenis -no_sk -tgl_sk Rumah Sakit (rs) +simpan_validasi() -id_validasi -id_rs -valid -keterangan Validasi +simpan_proses() -id_proses -id_rs -id_jns_status -keterangan -tgl_proses -petugas Proses +login() +reset() -id -userid -username -logdate Log -id_content -type -title -content -images -year Content 1..* 1..1 1..1 1..* 1..* 1..1 1..* 1..1 1..* 1..1 1..* 1..1 1..1 1..* 1..1 1..1
3.5.5 Deployment Diagram
Diagram Deployment menunjukkan tata letak sebuah sistem secara fisik,
menampakkan bagian – bagian software yang berjalan pada bagian – bagian hardware yang digunakan untuk mengimplementasikan sebuah sistem dan keterhubungan antara komponen – komponen hardware pada perancangan sistem aplikasi monitoring pelayanan terpadu. Clinet Work Station #Operator Clinet Work Station #Admin 1 Clinet Work Station #Admin 2 Clinet Work Station #Manager Web Server Apllication Server Printer HTTP Web Server Main Program Internet Information Serer
Web Browser Web Browser Web Browser Web Browser
