ANALISA TRAFFIC KOMUNIKASI DATA JARINGAN KOMPUTER PT. PLN P3B APP MADIUN DAN GARDU INDUK 150KV WARU

Ridho Akbar Gortama Hadju, Dr. Ir. Bana Handaga, M.T.

Teknik Informatika, Fakultas Komunikasi dan Informatika Universitas Muhammadiyah Surakarta

E-mail : [email protected]

ABSTRAKSI

Pemilihan peralatan yang kurang baik dapat mempengaruhi operasional kerja perusahaan khususnya MUX (Multiplexer), OTDR (Optic Time – Domain Reflectometer), dan spacing yang berfungsi untuk mengukur dalam sistem telekomunikasi serat optic serta melakukan penggunaan kabel UTP (Unshielded Twisted Pair), menjadi FO (Fiber Optic) agar koneksi lebih cepat dan proses transaksi data untuk bisnis perusahaan dapat optimal.

Kecepatan Ethernet akan semakin menurun dengan semakin banyaknya node atau bertambahnya peralatan berbasis IP address yang digunakan, sehingga Ethernet dikembangkan kearah Fast Ethernet 100 MBps sebagai pendukung kinerja transmisi. Oleh karena itu, perhitungan perfomansi menunjukan bahwa migrasi yang dilakukan perusahaan sangat tepat dan terbukti dari perhitungan bahwa untuk transaksi data sebesar 250 MB hanya dibutuhkan waktu ± 20 detik (second) yang lain halnya dengan jalur lama yaitu 2 Mbps yang hanya mampu membutuhkan waktu 1024 detik (second) untuk transaksi data sebesar 250 MB.

Kata Kunci: Traffic, Ethernet, Bandwidth, Router, Transmisi

(6)

1

PENDAHULUAN

Pada analisa jaringan komputer di PT. PLN (Persero) Jawa Bali penulis dapat mempelajari struktur jaringan yang digunakan dalam jaringan komputer perusahaan tersebut. Dan juga dapat mengetahui penggunaan peralatan yang mendukung untuk kebutuhan maintenance jaringan. PT. PLN (Persero) P3B Jawa Bali mempunyai tanggung jawab terhadap kelancaran transmisi data maupun tenaga listrik menuju pada tiap gardu induk.

(Novrizal, 2014)

Memonitoring dan evaluasi yang dilakukan oleh penulis adalah untuk membantu memudahkan suatu lembaga, oraganisasi atau perusahaan untuk memperlancar pelaporan agar instansi tersebut agar dapat meminimalisir keadaan yang dihadapi,. Oleh karena itu, penulis memilih topik untuk skripsi dengan judul “Analisa Traffic Komunikasi Data Jaringan Komputer PT. PLN P3B APP Madiun dan Gardu Induk 150 KV Waru”.

TINJAUAN PUSTAKA

Nanang Khaerul (2010), menyatakan bahwa analisa dari komunikasi data adalah proses pengiriman dan penerimaan informasi dari beberapa device (komputer, laptop, router, switch maupun hub) atau alat komunikasi yang lainnya yang terhubung dalam sebuah jaringan.

Menurut Djoko Suprajitno (2003), sebelum melakukan sebuah inspeksi terhadap sebuah jaringan komputer perlu

dilakukan penganalisaan terhadap topologi jaringan sebab sebuah topologi jaringan erat kaitannya dengan metode akses dan media transmisi data.

Sedangkan menurut Aswandi (2009) menyatakan bahwa sebuah perusahaan harus mampu untuk mengintegrasikan jaringan infrastruktur dan data sistem informasi manajemen yang telah diterapakan oleh perusahaan.

(7)

2 Sepengetahuan penulis belum ada yang melakukan penelitian serupa dengan penelitian yang penulis lakukan yaitu Analisa Traffic Komunikasi Data Jaringan Komputer PT. PLN P3B APP Madiun dan Gardu Induk 150 KV Waru.

METODOLOGI PENELITIAN

Metode NDLC dijadikan sebuah metode yang digunakan untuk acuan secara garis besar atau secara keseluruhan pada suatu proses perencanaan dan pengembangan khususnya untuk sistem jaringan komputer.

Berikut ini adalah penerapan – penerapan yang digunakan untuk membantu proses penelitian dalam membangun suatu perencanaan dan proses pengembangan sistem jaringan komputer, yaitu:

1. Analisys 2. Design 3. Simulation Prototype 4. Implementation 5. Monitoring 6. Management

HASIL DAN PEMBAHASAN

Perhitungan Performansi Jaringan

A. Topologi Awal

Pada tahun sebelumnya belum dibangunnya link jaringan yang menghubungkan Kantor APP Madiun - Kantor Pusat Jakarta melalui Kantor Banaran via jalur selatan, apabila traffic mengalami gangguan pada jalur utara, maka komunikasi data akan cut off karena tidak terdapat jalur selatan yang dapat dijadikan alternatif untuk mengatasi masalah tersebut.

Dari hasil survey diperoleh perhitungan performansi traffic jaringan yang mempunyai jalur dengan kapasitas 2 Mbps (link Kantor Waru – Kantor Krian 2 Mbps dan link Kantor APP Madiun – Kantor Waru 2 Mbps).

Transaksi data dengan jalur 2 Mbps milik anak perusahaan I CON Plus.

(8)

3 Pengiriman paket data sebesar 250 MB (Byte). Jalur: (

Paket yang dikirim atau yang diterima sebesar 250 MByte dibagi jalur traffic sebesar 2 Mbps, artinya kapasitas paket tidak mencukupi, sehingga paket data dapat dikirim sebanyak 125 kali pengiriman dengan waktu masing – masing pengirimn selama 1024 detik.

Jadi dapat disimpulkan deengan perhitungan performansi throughtput diatas adalah 250 KBps, paket data sebesar 250 MB dapat dikirim sebanyak 125 kali dikirimkan pada jalur hanya 2 Mbps mempunyai throughtput atau speed data nya mencapai 250 KBps.

(9)

4 Gambar 1. Simulasi delay Kantor Waru –

Kantor APP Madiun

Keterangan gambar :

Hasil dari simulasi diatas adalah Kantor Pusat Jakarta – Kantor Waru = ± 20 second, keadaan tersebut terjadi karena Kantor Waru (APP Surabaya) merupakan titik percabangan dari Kantor lainnya dan Kantor Waru menuju Kantor APP Madiun masih berkapasitas 2 Mbps Dan simulasi jalur tersebut berlaku juga untuk link Kantor Waru yang menuju ke Kantor Krian dimana masih menggunakan kapasitas 2 Mbps.

B. Topologi Baru

Pembangunan untuk infrastruktur (Desember 2013) migrasi link kantor APP Madiun - Kantor Banaran lewat jalur selatan untuk dapat menuju ke link Kantor Pusat Jakarta. Kapasitas jalur link Kantor Madiun - Kantor Banaran sebesar 100 Mbps dengan OPGW (Optical Ground Wire), agar apabila kantor madiun berkomunikasi dengan Kantor Banaran maka tidak perlu lagi

melewati router yang terdapat pada tiap – tiap kantor.

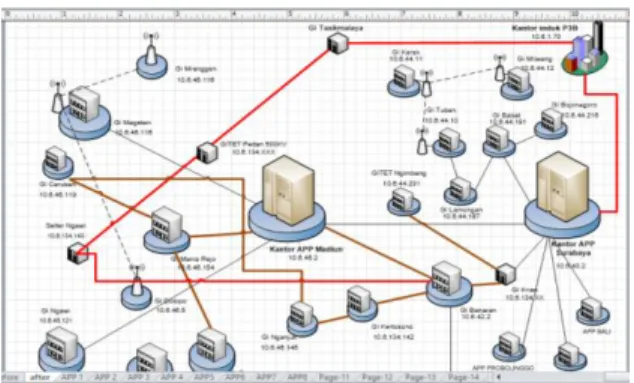

Gambar 2. Topologi jaringan PT. PLN

(link Kantor APP Madiun – Kantor Banaran 100 Mbps, penambahan jalur link Kantor Waru – Kantor Krian 2 Mbps menjadi 100 Mbps,).

transaksi data dengan jalur 100 Mbps milik PT. PLN P3B Jawa Bali.

Pengiriman paket data sebesar 250 MB (Byte) : Jalur :

(10)

5

(

Paket yang dikirim atau yang diterima sebesar 250 MByte dibagi jalur traffic sebesar 100 Mbps, sehingga paket data dapat dikirim sebanyak 125 kali pengiriman dengan waktu masing – masing pengirimn selama ± 20 detik.

Throughput

Jadi dapat disimpulkan deengan perhitungan performansi throughtput diatas adalah 12.500 KBps, paket data sebesar 250 MB dapat dikirim sebanyak 2,5 kali dikirimkan pada jalur 100 Mbps yang mempunyai throughtput atau speed data nya mencapai 12.500 KBps.

Gambar 3. Simulasi delay Kantor Waru – Kantor Krian

Gambar 4. Simulasi delay Kantor Jakarta – Kantor Madiun via selatan

(11)

6 Keterangan gambar :

Dengan bertambahnya kapasitas sebesar 100 Mbps dengan kuota unlimited untuk kebutuhan setiap node untuk mengakses intranet dan internet per hari agar dapat memberikan kepuasan terhadap karyawan dan didasari oleh semakin bertambahnya peralatan atau node dalam perusahaan.

Gambar 5. Traffic Kantor Banaran – APP Madiun

Keterangan gambar :

Link Kantor Banaran menuju Kantor APP Madiun (Maret 2014).

Rx (Receive) traffic masuk tertinggi di Kantor Banaran yang pernah terjadi, yaitu: Pukul 13:20 = ± 3 Mbps

pukul 13:25 = ± 6 Mbps. pukul 13:35 = ± 2,5 Mbps.

Tx (Transmitter) traffic belum menunjukan adanya aktifitas dari Kantor Banaran.

Gambar 6. Traffic Kantor APP Madiun - Banaran

Keterangan gambar :

Link Kantor APP Madiun menuju Kantor Banaran (Maret 2014).

Rx (Receive) traffic masuk tertinggi di Kantor APP Madiun yang pernah terjadi, yaitu :

pukul 13:40 = ± 10 Mbps. pukul 14:05 = ± 10 Mbps.

Tx (Transmitter) traffic menunjukkan adanya aktifitas dari Kantor APP Madiun yang terjadi pada grafik untuk memberi pelayanan pada Kantor Banaran

(12)

7 pukul 14:15 = ± 45 Mbps.

pukul 14:15 – 14.20 = ± 10 Mbps.

Inftrastruktur jaringan antara Kantor Waru yang menuju ke Kantor Krian mengalami proses pembenahan (Maret 2014).

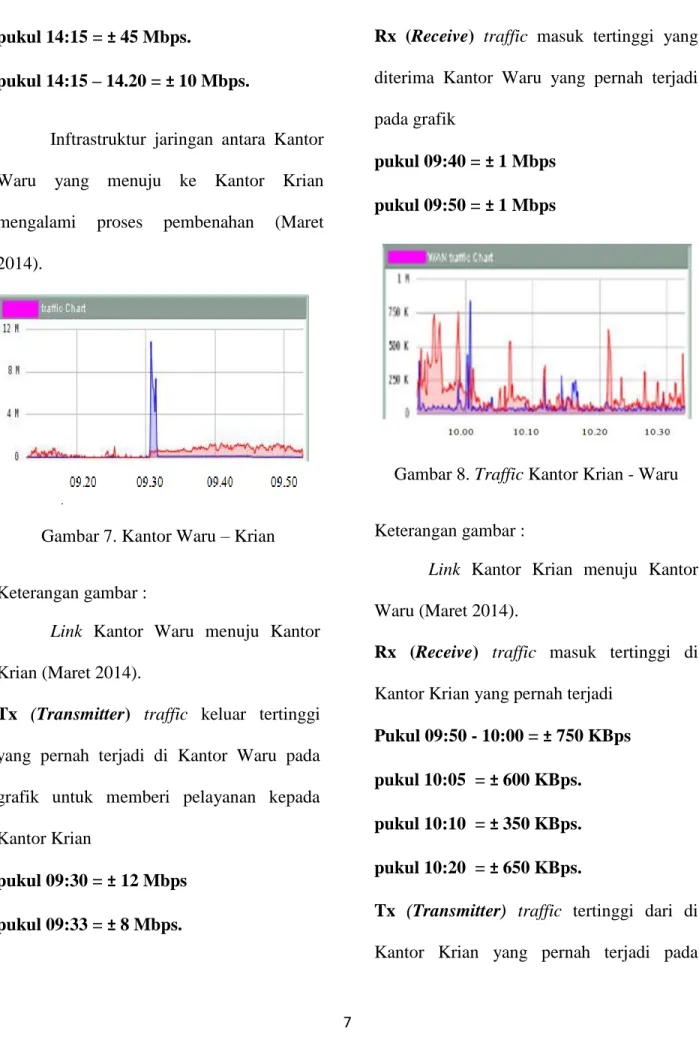

Gambar 7. Kantor Waru – Krian

Keterangan gambar :

Link Kantor Waru menuju Kantor Krian (Maret 2014).

Tx (Transmitter) traffic keluar tertinggi yang pernah terjadi di Kantor Waru pada grafik untuk memberi pelayanan kepada Kantor Krian

pukul 09:30 = ± 12 Mbps pukul 09:33 = ± 8 Mbps.

Rx (Receive) traffic masuk tertinggi yang diterima Kantor Waru yang pernah terjadi pada grafik

pukul 09:40 = ± 1 Mbps pukul 09:50 = ± 1 Mbps

Gambar 8. Traffic Kantor Krian - Waru

Keterangan gambar :

Link Kantor Krian menuju Kantor Waru (Maret 2014).

Rx (Receive) traffic masuk tertinggi di Kantor Krian yang pernah terjadi

Pukul 09:50 - 10:00 = ± 750 KBps pukul 10:05 = ± 600 KBps. pukul 10:10 = ± 350 KBps. pukul 10:20 = ± 650 KBps.

Tx (Transmitter) traffic tertinggi dari di Kantor Krian yang pernah terjadi pada

(13)

8 grafik untuk memberi pelayanan kepada Kantor Waru.

pukul 10:00 = ± 800 KBps pukul 10:15 = ± 300 KBps

Gambar 9. Link Kantor madiun – Jakarta down

Keterangan gambar :

Link antara router Kantor Pusat Jakarta menuju router Kantor APP Madiun

down (Mei 2014 dikarenakan sambungan

kabel OPGW (Optical Ground Wire) putus di antara Shelter Ngawi.

Link router Kantor APP Madiun menuju Kantor Pusat Jakarta via selatan :

Rx (Receive) = 0 bps. Tx(Transmitter) = 120 bps.

Kemudian jalur komunikasi dialihkan melalui Kantor Waru, Surabaya via utara.

Gambar 10. Link Kantor madiun – Jakarta via Surabaya

Keterangan gambar :

Pada bulan Mei 2014 aktifitas Rx(Receive) = 1,86 Mbps Mbps ( karena link tersebut masih berkapasitas 2 MBps ). Tx(Transmitter) = 228 kbps.

Gambar 14. Link Kantor madiun – Jakarta

(14)

9 Link anatara router Kantor APP Madiun – Kantor Pusat Jakarta melewati Kantor Waru, Surabaya

Rx(Receive) = 5,32 Mbps Tx(Transmitter) = 2,34 Mbps

Gambar 11. Link Kantor madiun – Jakarta via Surabaya

Keterangan gambar :

Hasil trace route gambar diatas (Mei 2014) menunjukan bahwa kantor madiun menggunakan jalur utara untuk berkomunikasi kepada Kantor Pusat Jakarta melalui router Waru, Surabaya ketika jalur selatan mengalami gangguan atau down.

Gambar 12. Link Kantor madiun – Jakarta active

Keterangan gambar :

Gambar diatas adalah arsip perusahaan (Akhir Mei 2014) Kantor Pusat Jakarta dan router Kantor APP Madiun telah berjalan normal atau Up.

Rx(Receive) = 4,04 Mbps Tx(Transmitter) = 173 KBps

Gambar 13. Link Kantor madiun – Jakarta via selatan

(15)

10 Grafik diatas menjelaskan bahwa link Kantor APP Madiun menuju Kantor Pusat Jakarta via selatan telah stabil pada hari pertama (akhir Mei 2014).

- Puncak tertinggi traffic data Rx(Receive) = ± 4,5 Mbps (11:00) dan ± 6,2 Mbps (17:00)

- Puncak tertinggi traffic data Tx(Transmitter) = ± 1,5 Mbps (11:00).

Gambar 14. Link Kantor madiun – Jakarta via selatan lanjutan

Keterangan gambar :

Grafik diatas menjelaskan bahwa link Kantor APP Madiun menuju Kantor Pusat Jakarta via selatan telah stabil pada hari ke dua (akhir Mei 2014).

- Puncak tertinggi traffic data Rx(Receive) = ± 6 Mbps (09:00) dan ± 8 Mbps (10:20)

- Puncak tertinggi traffic data Tx(Transmitter) = ± 3 Mbps (09:40).

Gambar 15. Trace route Kantor madiun – Jakarta via selatan

Keterangan gambar :

Hasil trace route gambar diatas menunjukan bahwa kantor madiun telah menggunakan jalur selatan.

4.1.6 Management

Penulis melakukan perbandingan tentang pengelolaan bandwidth lama dengan perencanaan pengelolaan bandwidth yang baru sebagai berikut :

(16)

11 Manajemen lama :

1. Tidak adanya switch manageable yang dapat mengatur dan menggabungkan beberapa jaringan LAN.

2. Kapasitas jalur bandwidth Kantor Waru – Kantor Krian hanya berkapasitas 2 Mbps.

Manajemen Baru :

1. Perusahaan telah memasangkan switch manageable ke sejumlah kantor meskipun belum semua kantor memasangkan perangkat tersebut 2. Pihak Perusahaan telah merencanakan

penambahan jalur bandwidth untuk menghubungkan kedua gardu induk tersebut sebesar 100 Mbps.

Kesimpulan

Simpulan yang dapat diambil dari evaluasi sistem komunikasi data jaringan ini adalah :

1. Pembuatan rancangan topologi dan simulasi.

2. Perencanaan jalur ganda sangat penting dilakukan oleh pihak pihak perusahaan karena dapat menjadikan sebagai jalur alternatif apabila salah satu jalur mengalami gangguan.

3. Penambahan jalur dari Kantor Area Pemelihara dan Pelaksana Madiun yang menuju ke Kantor Banaran penting dilakukan agar dapat memangkas jarak tempuh dan menghindari apabila terjadi gangguan di jalur Kantor Waru menuju Kantor Krian.

4. Terdapat kerusakan peralatan pada module di Gardu Induk Krian.

5. Dengan seiring bertambahnya peralatan intranet dan akses beberapa komunikasi ke beberapa gardu membuat pihak perusahaan harus melakukan migrasi jalur data.

6. Pemilihan peralatan yang kurang baik dapat mempengaruhi operasional kerja perusahaan khususnya peralatan MUX (Multiplexer) yang digunakan untuk

(17)

12 penggabungan antara sinyal analog dengan sinyal digital menjadi satu sinyal, tujuannya adalah untuk berbagi sumber daya.

7. Kecepatan Ethernet akan semakin menurun dengan semakin banyaknya

node atau bertambahnya peralatan berbasis IP address yang digunakan.
