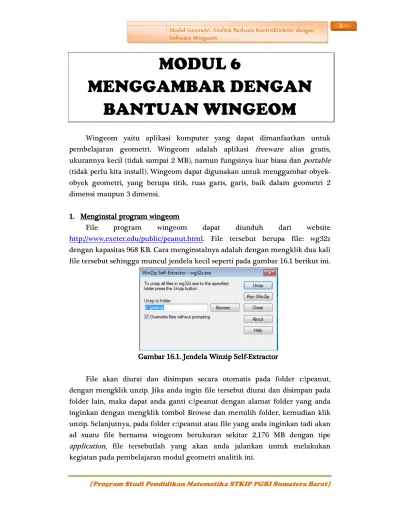

MODUL 6
MENGGAMBAR DENGAN
BANTUAN WINGEOM
Wingeom yaitu aplikasi komputer yang dapat dimanfaatkan untuk pembelajaran geometri. Wingeom adalah aplikasi freeware alias gratis, ukurannya kecil (tidak sampai 2 MB), namun fungsinya luar biasa dan portable
(tidak perlu kita install). Wingeom dapat digunakan untuk menggambar obyek-obyek geometri, yang berupa titik, ruas garis, garis, baik dalam geometri 2 dimensi maupun 3 dimensi.
1111.... MMMenginstal pMenginstal penginstal program wingeomenginstal program wingeomrogram wingeomrogram wingeom
File program wingeom dapat diunduh dari website
http://www.exeter.edu/public/peanut.html. File tersebut berupa file: wg32z dengan kapasitas 968 KB. Cara menginstalnya adalah dengan mengklik dua kali file tersebut sehingga muncul jendela kecil seperti pada gambar 16.1 berikut ini.
Gambar 16.1. Jendela Winzip Self Gambar 16.1. Jendela Winzip Self Gambar 16.1. Jendela Winzip Self
Gambar 16.1. Jendela Winzip Self----ExtractorExtractorExtractor Extractor
File akan diurai dan disimpan secara otomatis pada folder c:\peanut, dengan mengklik unzip. Jika anda ingin file tersebut diurai dan disimpan pada folder lain, maka dapat anda ganti c:\peanut dengan alamat folder yang anda inginkan dengan mengklik tombol Browse dan memilih folder, kemudian klik unzip. Selanjutnya, pada folder c:\peanut atau file yang anda inginkan tadi akan ad suatu file bernama wingeom berukuran sekitar 2,176 MB dengan tipe
application, file tersebutlah yang akan anda jalankan untuk melakukan kegiatan pada pembelajaran modul geometri analitik ini.
2. 2. 2.
2. Menjalankan program wingeomMenjalankan program wingeomMenjalankan program wingeom Menjalankan program wingeom
Berikut adalah langkah-langkah menjalankan program wingeom dimensi dua.
1. Double klik shortcut wingeom yang ada dilayar depan computer/ laptop anda,
2. Setelah muncul layar utama wingeom, klik satu kali menu window yang berada di kiri atas layar utama wingeom, yang berisikan submenu sebagai berikut.
Gambar 16.2 Gambar 16.2Gambar 16.2
Gambar 16.2. . . . Tampilan jendela wingeomTampilan jendela wingeomTampilan jendela wingeom Tampilan jendela wingeom
Berikut ini akan dijelaskan fungsi dari submenu pada menu window. 1. 2222----dimdimdimdim berfungsi untuk membuka program wingeom untuk geometri
dimensi 2.
2. 3333----dimdimdimdim berfungsi untuk membuka program wingeom untuk geometri dimensi 3.
3. HyperbolicHyperbolicHyperbolicHyperbolic berfungsi untuk membuka program wingeom untuk geometri hiperbolik.
4. Sperical Sperical Sperical Sperical berfungsi untuk membuka program wingeom untuk geometri bola.
5. Voronai Voronai Voronai Voronai berfungsi untuk membuka program wingeom untuk diagram voronai.
6. Guess Guess Guess Guess berfungsi untuk membuka program wingeom untuk memprediksi macam-macam transformasi yang mungkin dengan menggunakan dua buah segitiga.
7. TessellaTessellaTessellaTessellation tion tion tion berfungsi untuk membuka program wingeom untuk menampilkan macam-macam pengubinan dari bangun-bangun geometri dimensi dua.
8. RGB demo RGB demo RGB demo RGB demo berfungsi untuk membuka program wingeom untuk simulasi pencampuran warna RGB.
9. Open last Open last Open last Open last berfungsi untuk membuka file terakhir yang dibuka saat program dijalankan kembali.
10. Use defaults Use defaults Use defaults Use defaults berfungsi untuk mengembalikan tampilan kesettingan awal.
11. Exit Exit Exit Exit berfungsi untuk keluar dari program wingeom.
3. Setelah Anda mengklik 2-dim atau 3-dim maka akan muncul layar kerja
(worksheet) wingeom.
Gambar 16.3
Gambar 16.3Gambar 16.3
Gambar 16.3. . . . Tampilan jendela wingeom 2Tampilan jendela wingeom 2Tampilan jendela wingeom 2Tampilan jendela wingeom 2----dim dan 3dim dan 3dim dan 3dim dan 3----dimdimdim dim
Berikut ini anda akan mempelajari mengenai menu dan fungsi dari masing-masing submenu yang ada pada jendela wingeom 2-dim dan 3-dim.
3333.... Fasilitas program wingeom 2Fasilitas program wingeom 2Fasilitas program wingeom 2Fasilitas program wingeom 2----dimdimdimdim
Berikut anda akan mempelajari mengenai kegunaan dari menu-menu serta fungsi submenu yang ada pada wingeom 2-dim.
3.1 3.1 3.1 3.1 FileFileFileFile
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu file.
1. NewNewNewNew berfungsi untuk membuat file wg2 baru.
2. Open Open Open Open berfungsi untuk membuka file wg2 yang tersimpan. 3. Save Save Save Save berfungsi untuk menyimpan file wg2 yang sedang aktif
4. Save as Save as Save as Save as berfungsi untuk menympan file wg2 yang aktif dengan nama baru.
5. Print Print Print Print berfungsi untuk mencetak tampilan > gambar file wg2 yang sedang aktif
6. FoFoFoFormat rmat rmat rmat berfungsi untuk memformat tampilan yang akan di-print
7. Select PrinterSelect PrinterSelect PrinterSelect Printer berfungsi untuk mengatur tampilan kertas yang akan
di-print dan option-option pada page setup
8. Copy to clipboardCopy to clipboardCopy to clipboardCopy to clipboard berfungsi untuk mengkopi tampilan file wg2 yang sedang aktif dan menyimpannya dalam clipboard
9. With back colorWith back colorWith back colorWith back color berfungsi untuk mengkopi tampilan file wg2 yang sedang aktif wg2 dengan warna latar belakangnya
10. High resolutionHigh resolutionHigh resolutionHigh resolution berfungsi untuk mengatur gambar dalam resolusi tinggi
11. Save as metafileSave as metafileSave as metafileSave as metafile berfungsi untuk menyimpan gambar sebagai file EMF 12. Image sizeImage sizeImage sizeImage size berfungsi untuk menampilkan ukuran gambar yang kita
inginkan
13. Bitmap to clipboardBitmap to clipboardBitmap to clipboardBitmap to clipboard berfungsi untuk mengkopi tampilan file wg2 yang serdang aktif sebagai file dalam format bitmap
14. Password Password Password Password berfungsi untuk memberikan password pada file yang kita buat (simpan) , untuk memproteksi beberapa pilihan
15. Author Author Author Author berfungsi untuk menampilkan keterangan nama pembuat file ( akan muncul jika file diberi password)
16. Help Help Help Help berfungsi untuk menampilkan informasi tentang keterangan menu file
3.2 3.2 3.2
3.2 PointPointPointPoint
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu point.
1. On segment berfungsi untuk melukis titik pada suatu ruas garis, dengan perbandingan tertentu
2. On circle berfungsi untuk melukis titik pada suatu ruas lingkaran, dengan sudut tertentu
3. In triangle berfungsi untuk melukis titik pada sebuah segitiga, dengan pebandingan tertentu terhadap sisi-sisinya
4. On polygon berfungsi untuk melukis titik pada sebuah segibanyak, dengan menggunakan mouse atau dengan menggunakan koordinat 5. Coordinates berfungsi untuk melukis bidang koordinat
6. Intersection berfungsi untuk melukis titik potong garis dengan garis, lingkaran dengan lingkaran, submenu berikut :
a. Line-line berfungsi untuk melukis titik potong garis dengan garis b. Circ-circ berfungsi untuk melukis titik potong lingkaran dengan
c. Mixed berfungsi untuk melukis titik potong garis dengan
7. Random point berfungsi untuk melukis titik sembarang pada ruas garis atau lingkaran, submenu berikut :
a. On-Segment berfungsi untuk melukis titik sembarang pada ruas garis b. On-Circ berfungsi untuk melukis titik sembarang pada linkaran 8. Special berfungsi untuk melukis titik-titik khusus, seperti titik pusat
lingkaran dalam, lingkaran luar, titik fermat, dsb, submenu berikut: a. Circumcenter berfungsi untuk melukis titik pusat lingkaran luar
untuk segitiga (tiga titik) yang diberikan
b. Incenter berfungsi untuk melukis titik pusat lingkaran dalam untuk segitiga (tiga titik) yang diberikan
c. Orthocenter berfungsi untuk melukis titik potong garis tinggi untuk segitiga (tiga titik) yang diberikan
d. Format point berfungsi untuk melukis titik fermat untuk segitiga (tiga titik) yang diberikan, yaitu titik F (untuk segitiga ABC) yang meminimalkan AF + BF + CF
e. Brocard point berfungsi untuk melukis titik brocard untuk segitiga (tiga titik) yang diberikan, yaitu titik P (untuk segitiga ABC) yang membuat sudut <PAB, <PBC, dan <PCA sama besar
f. Polygon centroid berfungsi untuk melukis titik berat segibanyak dengan merata-rata koordinat titik sudut segibanyak
g. Vertex centroid berfungsi untuk melukis titik berat segibanyak dengan mencari pusat gravitasi segibanyak, dengan mengonsumsikan polygon konveks
9. Paste berfungsi untuk menempelkan teks yang sudah disimpan dalam clipboard
10. Help berfungsi untuk menampilkan informasi tentang menu point 3.3
3.3 3.3
3.3 LineLineLineLine
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu line.
1. Segments berfungsi untuk melukis ruas garis untuk 2 titik yang diberikan
2. Lines berfungsi untuk melukis untuk 2 titik yang diberikan
3. Rays berfungsi untuk melukis sinar garis untuk 2 titik yang diberikan 4. Paralles berfungsi untuk melukis garis sejajar pada ruas atau garis dan
melalui titik tertentu
a. new angles berfungsi untuk melukis sudut baru dengan sinar asal dan besar sudut tertentu
b. bisect old berfungsi untuk melukis gari bagi sudut untuk sudut yang diberikan
6. perpendiculars berfungsi untuk melukis gari yang tegak lurus, submenu berikut:
a. altitudes berfungsi untuk melukis gari yang tegak lurus sebuah garis dan dari titik tertentu
b. perp bisectors berfungsi untuk melukis garis yang tegak lurus sebuah garis dan melalui titik tengah ruas garis tersebut
c. general berfungsi untuk melukis garis yang tegak lurus sebuah garis dan melalui titik tertentu
7. Tangents berfungsi untuk melukis garis singgung titik-lingkaran atau lingkaran-lingkaran, submenu berikut:
a. Point-circ berfungsi untuk melukis garis singgung titik dan lingkaran b. Circ-circ berfungsi untuk melukis garis singgung lingkaran dan
lingkaran
c. Point-cinic berfungsi untuk melukis garis singgung titik dan conic (irisan kerucut)
8. Equation berfungsi untuk melukis garis dengan menggunakan persamaan (axis harus aktif)
9. Vector sum berfungsi untuk melukis jumlahan vector untuk 2 vector dan titik asal yang diberikan
10. Extentions berfungsi untuk melukis perpanjangan ruas garis yang telah diberikan
11. Help berfungsi untuk menampilkan informasi tentang menu Line
3.4 3.4 3.4
3.4 CircleCircleCircleCircle
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu circle.
1. Circumcircle berfungsi untuk melukis lingkaran luar untuk tiga titik yang diberikan
2. Incircle berfungsi untuk melukis lingkaran dalam untuk tiga titik yang diberikan
3. Radius-center berfungsi untuk melukis lingkaran dengan titik pusat dan jari-jari atau titik yang diberikan, atau melukis busur dengan titik awal dan besar sudut atau titik akhir tertentu
5. Excircle berfungsi untuk melukis lingkaran diluar suatu segitiga yang menyentuh salah satu sisi dan menyentuh perpanjangan dua sisi yang lainnya
6. Tangent circle berfungsi untuk melukis tiga lingkaran yang saling bersinggungan dengan tiga titik yang diberikan sebagai titik pusat
7. Soddy circle berfungsi untuk melukis lingkaran soddy
8. Equation berfungsi untuk melukis lingkaran dengan menggunakan persamaan (axis harus aktif)
9. Help berfungsi untuk menampilkan informasi tentang menu circle
3.5 3.5 3.5
3.5 UnitUnitUnitUnit
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu unit.
1. Triange berfungsi untuk melukis segitiga untuk beberapa besaran yang diberikan, submenu berikut:
a. ASA berfungsi untuk melukis segitiga dengan memberikan besar sudut, sisi, sudut
b. SAS berfungsi untuk melukis segitiga dengan memberikan besar sisi, sudut, sisi
c. SSS berfungsi untuk melukis segitiga dengan memberikan besar sisi, sisi, sisi
d. HL berfungsi untuk melukis segitiga dengan memberikan besar sisi miring dan sisi lengan
2. Polygon berfungsi untuk melukis segibanyak beraturan, jajaran genjang, laying-layang, bintang untuk beberapa besaran yang diberikan, submenu berikut:
a. Regular berfungsi untuk melukis segibanyak beraturan dengan memberikan banyaknya sisi dan panjang sisi
b. Parallelogram berfungsi untuk melukis jajaran genjang dengan memberikan besar sisi, sudut, sisi
c. Isosceles trapezoid berfungsi untuk melukis trapesium sama kaki dengan memberikan besar sisi, sudut, sisi
d. Kite berfungsi untuk melukis laying-layang dengan memberikan besar sisi, sudut, sisi
e. Star berfungsi untuk melukis bangun bintang dengan memberikan banyak titik, keterhubungan dan panjang sisi
f. Attach berfungsi untuk menempelkan sebanyak pada ruas garis yang diberikan, aturan pelebelan mengikuti arah jarum jam
i. Regular berfungsi untuk menempelkan segibanyak beraturan pada ruas garis yang diberikan
ii. Figure berfungsi untuk menempelkan segibanyak pada ruas gari yang diberikan
3. Random berfungsi untuk melukis berbagai bangun datar sembarang, submenu berikut:
a. Triange berfungsi untuk melukis segitiga sembarang b. Circle berfungsi untuk melukis lingkaran sembarang
c. Isosceles triange berfungsi untuk melukis segitiga sama kaki sembarang
d. Right triangle berfungsi untuk melukis segitiga siku-siku sembarang e. Regtangle berfungsi untuk melukis persegi panjang sembarang f. Parallelogram berfungsi untuk melukis jajaran genjang sembarang g. Rhombus berfungsi untuk melukis belah ketupat sembarang h. Kite berfungsi untuk melukis layang-layang sembarang
i. Inscribed polygon berfungsi untuk melukis segi banyak sembarang dengan memberikan banyak titik sudut, yang titik sudutnya menyentuh lingkaran yang melingkupinya
j. Convex polygon berfungsi untuk melukis segi banyak konveks sembarang
k. Trapezoid berfungsi untuk melukis trapesium sembarang
l. Isosceles trapezoid berfungsi untuk melukis trapesium sama kaki sembarang
m. Coaster berfungsi untuk menampilkan berbagai daerah bangun segibanyak
4. Segment berfungsi untuk melukis ruas garis dengan panjang tertentu 5. Grid berfungsi untuk melukis kisi dengan besaran-besaran tertentu yang
diberikan
6. 3-point conics berfungsi untuk melukis irisan kerucut dengan diketahui tiga titik tertentu
7. 5-point cinics berfungsi untuk melukis irisan kerucut yang melalui 5 titik 8. Array of circles berfungsi untuk melukis barisan lingkaran
a. Rectangular berfungsi untuk melukis barisan lingkaran dalam bentuk bari dan kolom
b. Triangle berfungsi untuk melukis barisan lingkaran dalam bentuk segitiga
c. Chain berfungsi untuk melukis barisan lingkaran dalam bentuk rantai
9. Duplicate berfungsi untuk menduplikasi gambar dengan besaran tertentu
10. Help berfungsi untuk menampilkan informasi tentang menu unit
3.6 3.6 3.6
3.6 TransfTransfTransfTransf
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu transf.
1. Translate berfungsi untuk melukis hasil translasi suatu bangun dengan perbesaran dan arah tertentu
2. Rotate berfungsi untuk melukis hasil rotasi suatu bangun dengan pusat, sudut dan perbesaran tertentu
3. Dilatate berfungsi untuk melukis hasil dilatasi suatu bangun dengan pusat, sudut dan perbesaran tertentu
4. Glide-reflect berfungsi untuk melukis hasil pencerminan-geser suatu bangun dengan pergeseran dan arah tertentu
5. Last repeat berfungsi untuk mengulang transformasi terakhir yang dilakukan
6. Mirror berfungsi untuk melukis hasil pencerminan suatu bangun dengan sumbu cermin suatu ruas garis tertentu
7. Invert berfungsi untuk melukis hasil pencerminan suatu bangun dengan sumbu cermin suatu lingkaran tertentu
8. Save labels berfungsi untuk selalu menuliskan label hasil transformasi, meskipun berimpit
9. Atribute copy berfungsi untuk mempertahankan atribut yang sudah dibuat dalam hasl transformasinya
10. Fill copy berfungsi untuk mempertahankan pewarnaan daerah bangun datar dalam hasil transformasinya
11. Help berfungsi untuk menampilkan informasi tentang menu transf
3.7 3.7 3.7 3.7 EditEditEdit Edit
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu edit.
1. Undo berfungsi untuk membatalkan pekerjaan yag baru saja dilakukan. 2. Redo berfungsi untuk menampilkan kembali pekerjaan yang baru saja
dibatalkan.
3. Labels berfungsi untuk memuat beberapa sub menu peng-editan pada label bangun datar yang sudah dibuat, submenu berikut:
a. Letters on/of berfungsi untuk menampilkan atau tidak menampilkan label titik
b. Home berfungsi untuk menampilkan label titik pada posisi semula c. Offset berfungsi untuk menampilkan label agar tidak berimpit
dengan titik
d. Font berfungsi untuk mengatur jenis dan ukuran font label e. Opaque berfungsi untuk menampilkan label diatas titik f. Color berfungsi untuk mengatur warna label
g. Move color berfungsi untuk mengatur warna label titik saat titik digeser
h. Swap berfungsi untuk menukar label dua buah titik
i. Dot mode berfungsi untuk mengatur tampilan noktah suatu titik j. Bullet size berfungsi untuk mengatur ukuran noktah suatu titik k. Individual berfungsi untuk mengatur pilihan tampilan noktah untuk
titik tertentu
4. Highlights berfungsi untuk memuat beberapa sub menu peng-editan pada bangun datar yang sudah dibuat, submenu berikut:
a. Line attributes berfungsi untuk mengatur ketebalan, warna dan gaya garis
b. Circle attributes berfungsi untuk mengatur ketebalan, warna dan gaya lingkaran
c. Fill region berfungsi untuk mewarnai atau mengarsir suatu poligon atau lingkaran
d. Marking berfungsi untuk memberikan tanda-tanda tertentu pada bangun datar, dengan type berikut:
1) Tick yaitu garis pendek di tengah garis 2) Arrow yaitu mata panah di tengah garis 3) Angle arch yaitu tanda sudut
4) Perp bracket yaitu tanda sudut
5) Ray/vector yaitu tanda panah pada ujung sinar atau vektor 6) Directed angle yaitu tanda sudut berarah
e. Tick length berfungsi untuk mengatur ukuran garis pendek ditengah garis
f. Arrowlength berfungsi untuk mengatur ukuran mata panah di tengah garis
g. Arc radius berfungsi untuk mengatur ukuran tanda sudut h. Braket length berfungsi untuk mengatur ukuran tanda sudut
5. Delete berfungsi untuk menghapus obyek yang sudah dibuat seperti titik, garis dan lingkaran, submenu berikut
a. Point berfungsi untuk menghapus titik yang dipilih b. Line berfungsi untuk menghapus garis yang dipilih c. Circle berfungsi untuk menghapus lingkaran yang dipilih d. All line berfungsi untuk menghapus semua garis
e. Text berfungsi untuk menghapus semua text
6. Pen attributes berfungsi untuk mengatur ketebalan, gaya dan warna gambar
7. Coordinates berfungsi untuk melukis titik dengan memasukkan koordinatnya
8. Header ... berfungsi untuk menuliskan text yang akan muncul dibagian atas history.
9. Decimal ... berfungsi untuk mengatur tempat desimal pada menu
measurement.
10. Function ... berfungsi untuk mendefinisikan suatu fungsi 11. Macro berfungsi untuk mendefinisikan suatu makro
a. Define berfungsi untuk mendefinisikan macro
b. Open macrow window berfungsi untuk membuka jendela macro c. Apply berfungsi untuk menggunakan macro
d. Undo berfungsi untuk membatalkan macro
e. Replay berfungsi untuk menjalankan kembali macro
12. Randomize berfungsi untuk menampilkan gambar baru secara acak. 13. Help berfungsi menampilkan informasi tentang menu edit.
3.8 3.8 3.8
3.8 MeasurementMeasurementMeasurementMeasurement
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu measurement.
1. AB berfungsi untuk menampilkan panjang ruas garis AB 2. <ABC berfungsi untuk menampilkan besar sudut ABC 3. ABC berfungsi untuk menampilkan luas daerah ABC 4. ABCDE berfungsi untuk menampilkan luas daerah ABCDE
5. AB+BC berfungsi untuk menampilkan panjang ruas garis AB ditambah panjang ruas garis BC
6. [per](ABCD) berfungsi untuk menampilkan keliling segibanyak ABCD 7. AB/AC berfungsi untuk menampilkan rasio panjang AB dan AC 8. AB*AC berfungsi untuk menampilkan panjang AB kali panjang AC
9. [sq](AB) berfungsi untuk menampilkan akar dari panjang ab 10. A berfungsi untuk menampilkan koordinat titik A
11. [x](A) berfungsi untuk menampilkan absis titik A
12. [sin](<ABC) berfungsi untuk menampilkan nilai sinus sudut ABC
13. [arc](ABC)berfungsi untuk menampilkan panjang busur dengan jari-jari BA dan sudut pusat ABC
14. [pie](AB) berfungsi untuk menampilkan luas daerah lingkaran dengan jari-jari AB
15. [pie](ABC) berfungsi untuk menampilkan luas daerah bagian lingkaran dengan jari-jari BA dan sudut pusat ABC
16. [slope](A,B) berfungsi untuk menampilkan gradien garis AB
17. [eqn](A,B) berfungsi untuk menampilkan persamaan garis dengan gradien dan titik potong sumbu-y untuk ruas garis AB.
18. [rad](<ABC) berfungsi untuk menampilkan ukuran radian untuk sudut ABC
19. [pi]berfungsi untuk menampilkan nilai pi
20. [phi] berfungsi untuk menampilkan nilai golden rasio
21. [per](A->K) berfungsi untuk menampilkan keliling segi banyak ABCDEFGK
3.9 3.9 3.9
3.9 BtnsBtnsBtnsBtns
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu btsn.
1. Segments berfungsi untuk mengatur fungsi mouse untuk melukis ruas garis
2. Rays berfungsi untuk mengatur fungsi mouse untuk melukis sinar garis 3. Lines berfungsi untuk mengatur fungsi mouse untuk melukis garis 4. Circles berfungsi untuk mengatur fungsi mouse untuk melukis
lingkaran
5. Drag vertices berfungsi untuk mengatur fungsi mouse untuk menggerakkan titik
6. Text berfungsi untuk mengatur fungsi mouse untuk menuliskan text 7. Tie text berfungsi untuk mengikat text pada
8. Opaque background berfungsi untuk text berada di depan bidang gambar (tidak tembus)
9. Hypen → ASCII berfungsi untuk mengatur tanda hubung dengan
karakter ASCI tertentu
11. Font berfungsi untuk membuka jendela font, untuk memilih font
12. Paste from clipboard berfungsi untuk mengatur fungsi mouse untuk menempelkan obyek yang tersimpan dalam clipboard
13. XY coords berfungsi untuk mengatur fungsi mouse untuk menempatkan titik yang diklik di tengah-tengah bidang koordinat
14. Rotation berfungsi untuk mengatur fungsi mouse untuk menempatkan titik sebagai rotasi titik-titik di sekitarnya
15. Toolbar berfungsi untuk memunculkan jendela toolbar
16. Lattice-point mode berfungsi untuk melukiskan titik-titik yang ada ke dalam koordinat-koordinat bulat terdekat
17. Enable deletion by redrawing berfungsi untuk mempertahankan mouse yang telah dilakukan untuk penggambaran ulang
18. Randomize sliding points berfungsi untuk mengacak letak titik yang ada pada ruas garis atau lingkaran
19. Help berfungsi untuk menampilkan informasi tentang menu Btns 3.10
3.10 3.10 3.10 ViewViewViewView
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu view.
1. Window berfungsi untuk menempatkan gambar di tengah-tengah jendela
2. View berfungsi untuk mengatur titik tengah dan lebar jendela
3. Zoom berfungsi untuk memperbesar atau memperkecil tampilan gambar, submenu berikut:
a. In berfungsi untuk memperbesar tampilan gambar b. Out berfungsi untuk memperkecil tampilan gambar
c. Factor berfungsi untuk memperbesar atau memperkecil tampilan gambar dengan memasukkan faktor dilatasi
4. Shift berfungsi untuk menggeser gambar, submenu berikut: a. Right berfungsi untuk menggeser gambar ke kiri
b. Left berfungsi untuk menggeser gambar ke kanan c. Up berfungsi untuk menggeser gambar ke bawah d. Down berfungsi untuk menggeser gambar ke atas
e. Percentage berfungsi untuk prosentase pergeseran gambar dengan layar
5. Last window berfungsi untuk mengembalikan jendela pada pengaturan sebelumnya
6. Grid berfungsi untuk mengatur tampilan bidang koordinat dan kisi-kisinya, submenu berikut:
a. Axes berfungsi untuk pilihan menampilkan sumbu
b. Ticks berfungsi untuk pilihan menampilkan tanda strip pada sumbu c. Interval berfungsi untuk jarak antara dua tanda strip
d. Scale berfungsi untuk piliha menampilkan bilangan pada strip
e. Places berfungsi untuk tempat desimal yang diinginkan untuk bilangan pada strip
f. Frequency berfungsi untuk pilihan jarak bilangan yang ditampilkan pada strip (1=setiap strip)
g. Pi berfungsi untuk pilihan menampilkan bilangan pada strip dalam pi h. Arrows berfungsi untuk pilihan menampilkan tanda panah pada ujung
sumbu koordinat
i. Dots berfungsi untuk pilihan menampilkan tanda putus-putus pada kisi koordinat
j. Labels berfungsi untuk pilihan menampilkan label sumbu koordinat k. Tick length berfungsi untuk mengatur panjang strip pada sumbu
koordinat
l. Rectangular grid berfungsi untuk pilihan menampilkan koordinat kartesius siku-siku
m. Polar gird berfungsi untuk pilihan menampilkan koordinat kutup n. Apply berfungsi untuk memerintahkan pilihan yang telah dilakukan 7. Axes berfungsi untuk menampilkan dan mengatur pilihan sumbu
koordinat, su menu berikut:
a. Axes berfungsi untuk menampilkan sumbu koordinat b. Color berfungsi untuk mengatur warna sumbu koordinat
c. Screen thickness berfungsi untuk mengatur ketebalan sumbu koordinat
d. Printed thickness berfungsi untuk mengatur ketebalan sumbu koordinat saat diprint
e. Label font berfungsi untuk mengatur font label label sumbu koordinat 8. Gridlines berfungsi untuk memodifikasi ketebalan dan warna ruas
kisi-kisi bidang koordinat
a. Color berfungsi untuk mengatur warna kisi koordinat
b. screen thickness berfungsi untuk mengatur ketebalan kisi koordinat c. printed thickness berfungsi untuk mengatur ketebalan kisi koordinat
9. help berfungsi untuk menampilkan informasi tentang menu view.
3.11 3.11 3.11
3.11 AnimAnimAnimAnim
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu anim.
1. # slider berfungsi untuk mengatur dan menjelaskan animasi yang dibuat menggunakan # slider, dengan sub menu berikut:
a. Set L berfungsi untuk mengatur nilai parameter paling kecil / paling kiri (untuk slide bar)
b. Set R berfungsi untuk mengatur nilai parameter paling besar / paling kanan (untuk slide bar)
c. Reverse berfungsi untuk menjalankan animasi dengan mode mundur secara bolak balik
d. Cycle berfungsi untuk menjalankan animasi dengan mode maju secara bolak balik
e. Fordward berfungsi untuk menjalankan animasi dengan mode berulang secara terus menerus
f. Time berfungsi untuk menjalankan animasi dengan menurut waktu (1 unit perdetik)
g. Vert at berfungsi untuk mengatur titik yang akan mempunyai jejak dalam animasi
h. Stop at berfungsi untuk menghentikan animasi pada parameter tertentu yang diberikan.
2. $ slider berfungsi untuk mengatur dan menjalankan animasi yang dibuat menggunakan $ slider.
3. @ slider berfungsi untuk mengatur dan menjalankan animasi yang dibuat menggunakan @ slider.
4. & slider berfungsi untuk mengatur dan menjalankan animasi yang dibuat menggunakan & slider.
5. % slider berfungsi untuk mengatur dan menjalankan animasi yang dibuat menggunakan % slider.
6. ? slider berfungsi untuk mengatur dan menjalankan animasiyang dibuat menggunakan ? slider.
7. t slider berfungsi untuk mengatur dan menjalankan animasi yang dibuat menggunakan t slider.
8. Calibrate scrollbar berfungsi untuk mengatur langkah gerakan
9. Autopilot link berfungsi untuk menjalankan dua atau lebih slider bersama-sama.
10. Tracing berfungsi untuk mengatur jejak hasil suatu gerakan titik pada animasi
11. Retrace berfungsi untuk menggambar kembali semua tracing yang sudah dibuat
12. Monitor tracing berfungsi untuk melihat kembali tracing yang telah dilakukan
13. Temporary tracing berfungsi untuk membuat hasil tracing yang sifatnya sementara (tidak disimpan)
14. Color berfungsi untuk memberi warna jejak pada tracing yang telah dibuat
15. Graph window berfungsi untuk menampilkan jendela graph window (hanya dapat difungsikan jika paling sedikit ada dua ukuran pada menu meas yang dilawankan)
16. Help berfungsi untuk menampilkan informasi tentang menu Anim. 3.12
3.12 3.12
3.12 OtherOtherOtherOther
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu other.
1. List berfungsi untuk menampilkan daftar unsur-unsur yag terdapat dalam bangun datar yang telah kita buat antara lain titik-titik, ruas garis, lingkaran, langkah-langkah pengerjaan dan membuat catatan.
a. Point berfungsi untuk menampilkan koordinat titik yang telah dibuat b. Lines berfungsi untuk menampilkan persamaan garis yang telah
dibuat
c. Circles berfungsi untuk menampilkan titik pusat panjang jari-jari dan persamaan lingkaran yang telah dibuat
d. History berfungsi untuk menampilkan keterangan tentang pengerjaan yang telah dilakukan
e. Notebook berfungsi untuk membuat catatan
2. 3D solid berfungsi untuk melukis prima atau limas dengan segibanyakyang ditentukan sebagai alas
a. Prism berfungsi untuk menggambar prisma dengan bangun datar yang dipilih sebagai alas
b. Pyramid berfungsi untuk menggambarkan limas dengan bangun datar yang dipilih sebagai alas
3. Fonts berfungsi untuk mengatur font yang ingin ditampilkan pada sumenu berikut
a. Measurements berfungsi untuk mengatur font untuk measurement b. ASCII values berfungsi untuk mengatur nilai ASCII untuk
simbol-simbol tertentu
c. Tables and lists berfungsi untuk mengatur font untuk tables dan list d. Scale on axes berfungsi untuk mengatur font untuk bilangan pada
sumbu koordinat
e. Pi symbol berfungsi untuk mengatur nilai ASCII untuk simbol pi 4. Colors berfungsi untuk memilih warna yang kita inginkan pada
submenu berikut:
a. Background berfungsi untuk memilih warna latar belakang b. Bounce berfungsi untuk memilih warna bounce
c. Measurement berfungsi untuk memilih warna untuk font measurement
d. Dotted lines berfungsi untuk memilih warna untuk garis putus-putus e. Color them berfungsi untuk (tidak ada keterangan)
f. Fill mix modes berfungsi untuk (tidak ada keterangan) 1) Opaque berfungsi untuk (tidak ada keterangan) 2) XOR berfungsi untuk (tidak ada keterangan) 3) Not XOR berfungsi untuk (tidak ada keterangan) 4) Lunch berfungsi untuk (tidak ada keterangan)
5. Measurement berfungsi untuk mengatur letak tampilan dan satuan ukur dari menu meas, submenu berikut
a. Home positions berfungsi untuk mengatur letak tampilan besaran dari meas di posisi awal (kiri atas)
b. Show unit berfungsi untuk menampilkan satuan besaran dari meas. 6. Data berfungsi untuk menyimpan data measurement hasil dari
perubahan parameter dalam bentuk data array. a. Collect berfungsi untuk mengumpulkan data b. Inspect berfungsi untuk menampilkan data
c. Width berfungsi untuk mengatur panjang karakter data d.Zero berfungsi untuk menghapus data
7. Negative angles berfungsi untuk mengatur besar sudut dalam ukuran negatif
8. CCL angles berfungsi untuk mengatur arah sudut dalam arah berlawanan arah jarum jam
9. Autoextend berfungsi untuk memperpanjang ruas garis hingga nampak berpotongan dengan garis lain
10. Replay in slow motion berfungsi untuk menampilkan kembali proses pengerjaan yang telah dilakukan
11. Bounce berfungsi untuk menampilkan jejak pantulan bola dengan vector asal tertentu
12. Thicken print berfungsi untuk mengatur ketebalan tambahan saat di-print
13. Solid arrowheads berfungsi untuk menampilakan ujung panah yang tegas
14. Simulprint berfungsi untuk mencetak beberapa file sekaligus 15. PiCTeX file berfungsi untuk mengubah file dalam ekstensi *.tex 16. Help berfungsi untuk menampilkan informasi tentang menu Other. 3.13
3.13 3.13 3.13 HelpHelpHelpHelp
Berikut anda akan mempelajari nama serta fungsi dari submenu yang ada pada menu help.
4. Untuk memunculkan toolbars pada worksheet tekan btsn kemudian klik toolbar sehingga muncul tabel toolbar di bawah ini.
5. Mulailah membuat gambar yang Anda inginkan pada layar kerja
(worksheet) tersebut.
