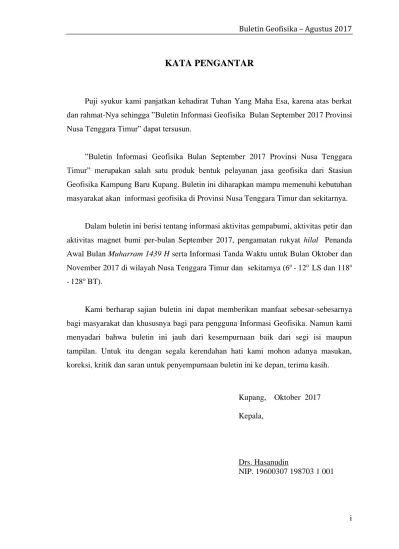

KATA PENGANTAR

Puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa, karena atas berkat dan rahmat-Nya sehingga ”Buletin Informasi Geofisika Bulan September 2017 Provinsi Nusa Tenggara Timur” dapat tersusun.

”Buletin Informasi Geofisika Bulan September 2017 Provinsi Nusa Tenggara Timur” merupakan salah satu produk bentuk pelayanan jasa geofisika dari Stasiun Geofisika Kampung Baru Kupang. Buletin ini diharapkan mampu memenuhi kebutuhan masyarakat akan informasi geofisika di Provinsi Nusa Tenggara Timur dan sekitarnya.

Dalam buletin ini berisi tentang informasi aktivitas gempabumi, aktivitas petir dan aktivitas magnet bumi per-bulan September 2017, pengamatan rukyat hilal Penanda Awal Bulan Muharram 1439 H serta Informasi Tanda Waktu untuk Bulan Oktober dan November 2017 di wilayah Nusa Tenggara Timur dan sekitarnya (6ô-12ôLS dan 118ô -128ô BT).

Kami berharap sajian buletin ini dapat memberikan manfaat sebesar-sebesarnya bagi masyarakat dan khususnya bagi para pengguna Informasi Geofisika. Namun kami menyadari bahwa buletin ini jauh dari kesempurnaan baik dari segi isi maupun tampilan. Untuk itu dengan segala kerendahan hati kami mohon adanya masukan, koreksi, kritik dan saran untuk penyempurnaan buletin ini ke depan, terima kasih.

Kupang, Oktober 2017 Kepala,

Drs. Hasanudin

NIP. 19600307 198703 1 001

(2)

ii

REDAKSI

PENANGGUNG JAWAB : Drs. HASANUDIN

PEMIMPIN REDAKSI : SHOLAKHUDIN NOOR FALAH, S.Si WAKIL REDAKSI : RUDIN, ST

EDITOR:

HERLINDA WOHANGARA, ST NETRIN MARIANTI NDEO, SST ADITYA HANLY LUDJI NGURU, STr

ALAMAT REDAKSI

STASIUN GEOFISIKA KAMPUNG BARU KUPANG JL.CAK DOKO NO. 70, KUPANG, NTT.

TELP (0380) 821608, 820968, FAX (0380) 826205 Email : [email protected] Webpage : http://region8.kupangntt.bmkg.go.id

(3)

iii

DAFTAR ISI

KATA PENGANTAR ... i

REDAKSI ... ii

DAFTAR ISI ... iii

I. INFORMASI GEMPABUMI 1 Informasi gempabumi ... 1

Peta Sebaran Pusat Gempabumi di Wilayah NTT (September 2017) ... 5

II. INFORMASI PETIR 6 Informasi Petir ... 6

Peta Aktivitas Petir +CG Di Sekitar Wilayah NTT Bulan September 2017... 8

Peta Aktivitas Petir -CG Di Sekitar Wilayah NTT Bulan September 2017 ... 9

Peta Kerapatan Sambaran Petir Wilayah NTT Bulan September 2017 ... 10

Peta Kerapatan Sambaran Petir Wilayah Kota Kupang Bulan September 2017 .. 11

III. INFORMASI MAGNET BUMI 14 IV. TANDA WAKTU 25 Terbit dan Tenggelam Matahari ... 25

Pengamatan Hilal Penanda Awal Bulan Muharram 1439 H – 22 September 2017 Di Kupang ... 33

REPORTASE Pengamatan Hilal Penanda Awal Bulan Muharram 1439 H – 24 September 2017 Di Kupang ... 36 LAMPIRAN Istilah Dan Pengertian ... 40

Apa yang harus dilakukan Sebelum, Saat dan Setelah terjadinya Gempabumi .. 43

Beberapa Tips Untuk Menghindari Tersambar Petir ... 46

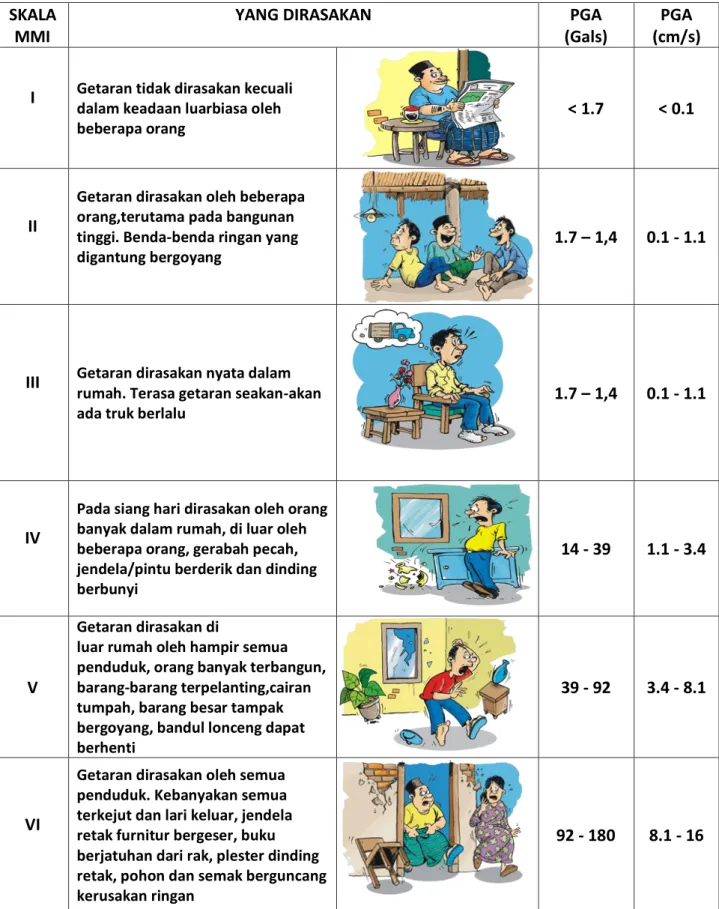

Tabel Intensitas Gempa Bumi Korelasi PGA-MMI ... 47

Skala Intensitas Gempabumi BMKG... 49

(4)

4

I. INFORMASI GEMPA BUMI

Stasiun Geofisika Kampung Baru Kupang sebagai Pusat Informasi Gempa bumi dan Peringatan Dini Tsunami Regional VIII, selama bulan September 2017 telah menganalisa kejadian gempa bumi yang terjadi di provinsi Nusa Tenggara Timur dan sekitarnya sebanyak 46 (empat puluh enam) dengan tidak ada kejadian gempa bumi dirasakan.

Gempa bumi yang terjadi pada bulan September 2017, berdasarkan kekuatannya lebih didominasi dengan gempa bumi dengan kekuatan M < 4.0 yaitu sebanyak 30 (tiga puluh) kejadian atau 65.22% dari seluruh kejadian gempa bumi pada bulan September 2017, sedangkan berdasarkan kedalaman pusat gempa bumi lebih didominasi gempa dangkal dengan kedalaman 60 sampai 300 km (60 ≤ D ≤ 300) yaitu sebanyak 25 (dua puluh lima) kejadian atau 54.35% dari seluruh kejadian gempa bumi pada bulan September 2017. Informasi lengkap mengenai jumlah gempa bumi yang tercatat di wilayah Nusa Tenggara Timur dan sekitarnya berdasarkan kekuatan dan kedalaman pusat gempa bumi disajikan pada tabel September 2017.

Tabel Gempa bumi berdasarkan Kekuatan dan Kedalaman Pusat Gempa Bulan September 2017

Magnitudo (SR)

kedalaman

(km) D < 60 60 ≤ D ≤

300 D > 300 jumlah persentase (%)

M < 4.0 ¹⁵ ¹⁵ ⁰ ³⁰ ^65.22

M = 4.0-4.9 ⁶ ¹⁰ ⁰ ¹⁶ ^34.78

M = 5.0-5.9 0 0 0 0 0.00

M = 6.0-6.9 0 0 0 0 0.00

M = 7.0-7.9 0 0 0 0 0

M > 8.0 0 0 0 0 0

jumlah 21 25 0 46

Persentase (%) ^45.65 ^54.35 ^0.00

(5)

5 Grafik Gempa bumi berdasarkan Kekuatan dan Kedalaman Pusat Gempa

Bulan September 2017

Aktivitas gempa bumi harian bulanan selama bulan September 2017 dapat dilihat pada tabel aktivitas gempa bumi dan tergambar dalam grafik aktivitas gempa bumi berdasarkan periode harian Bulan September 2017 .

(6)

6 Tabel Aktivitas Gempa Bumi Selama BulanSeptember 2017

Date (WITA)

Origin Time

(WITA) Mag Lat Lon Depth Remarks 01/09/2017 9:43:46 3.8 -9.1 123.85 109 Timor Region 01/09/2017 12:03:29 4.6 -7.66 127.71 156 Banda Sea 01/09/2017 18:04:03 4.3 -8.07 120.13 37 Flores Region 02/09/2017 3:01:21 3.4 -9.05 119.02 26 Sumba Region

02/09/2017 6:27:03 3.7 -9.29 118.9 26 Sumbawa Region

02/09/2017 14:17:39 3.4 -9.31 124.14 84 Timor Region 02/09/2017 14:49:45 3.2 -8.95 119.33 26 Flores Region 03/09/2017 8:05:17 3.8 -9.57 124.75 10 Timor Region 04/09/2017 22:29:28 3.2 -8.9 124.04 23 Timor Region 06/09/2017 11:41:34 3.6 -9.58 120.11 36 Sumba Region 06/09/2017 21:49:34 4.5 -9.22 123.86 76 Timor Region 07/09/2017 0:42:11 4 -8.29 120.04 163 Flores Region 09/09/2017 0:04:38 3.2 -9.18 123.91 71 Timor Region 09/09/2017 7:55:37 2.8 -8.76 123.39 29 Flores Region 09/09/2017 12:53:40 4.8 -8.63 119.18 144 Flores Region 10/09/2017 22:41:18 3.7 -8.9 124.17 117 Timor Region 11/09/2017 0:49:18 3.7 -9.16 119.28 126 Sumba Region 11/09/2017 0:53:46 4.1 -8.97 118.05 66 Sumbawa Region

11/09/2017 4:33:32 4 -9.56 120.74 87 Sumba Region

12/09/2017 5:57:03 3.8 -7.8 123.15 222 Banda Sea

12/09/2017 19:08:37 3.4 -8.82 124.36 105 Timor Region 12/09/2017 23:03:05 3.4 -9.45 123.96 66 Timor Region 13/09/2017 6:18:28 2.7 -9.06 123.9 26 Timor Region 13/09/2017 6:27:56 3.7 -9.63 119.41 10 Sumba Region 13/09/2017 7:06:41 2.9 -8.99 124.94 67 Timor Region 14/09/2017 0:03:05 2.9 -8.86 123.51 118 Flores Region 15/09/2017 22:08:17 3.9 -8.17 119.29 10 Flores Region 16/09/2017 17:57:49 3.6 -10.78 122.13 31 Savu Sea 17/09/2017 9:24:53 3.9 -10.48 123.9 10 Timor Region 17/09/2017 13:58:18 4.6 -7.61 127.6 186 Banda Sea 17/09/2017 17:17:05 3.4 -8.92 124.04 96 Timor Region 18/09/2017 5:48:55 2.9 -9.23 124.59 47 Timor Region 18/09/2017 8:32:26 4.4 -8.15 119.28 18 Flores Region 18/09/2017 19:48:25 4.1 -6.26 123.02 54 Banda Sea 18/09/2017 23:20:28 3.5 -8.12 118.09 23 Sumbawa Region 19/09/2017 6:21:45 4.5 -9.55 124.75 10 Timor Region 19/09/2017 18:06:51 3.6 -9.54 118.6 89 Sumbawa Region 21/09/2017 0:25:15 4.8 -10.31 118.87 27

South of Sumbawa 21/09/2017 2:45:04 3.8 -9.11 124.33 82 Timor Region 26/09/2017 18:01:25 4.2 -10.17 119.47 28 Sumba Region 27/09/2017 1:56:59 4.4 -8.77 118.96 118 Sumbawa Region

(7)

7

27/09/2017 2:40:16 2.8 -8.78 123.8 43 Flores Region 28/09/2017 0:08:09 4.3 -7.68 120.02 616 Flores Sea 28/09/2017 7:30:06 4.4 -8.36 119.54 148 Flores Region 28/09/2017 16:00:13 3.4 -8.53 124.28 117 Timor Region 29/09/2017 19:53:00 3.1 -8.91 124.55 103 Timor Region

Diagram aktivitas gempa bumi selama bulan September 2017

Dari Tabel tersebut terlihat bahwa selama bulan September 2017, aktivitas gempa bumi tertinggi di wilayah Provinsi Nusa Tenggara Timur terjadi pada tanggal 02 dan 18 September 2017 dengan jumlah kejadian 4 (empat) kejadian gempa bumi.

Selama bulan September 2017 wilayah Provinsi Nusa Tenggara Timur tidak ada kejadian gempabumi yang dirasakan. Gambaran sebaran pusat gempabumi Nusa Tenggara Timur dan sekitarnya bulan September 2017 disajikan dalam ”Peta Sebaran Pusat Gempa Bumi wilayah NTT (September 2017)".

(8)

8

(9)

9 II.

INFORMASI PETIR

Petir adalah fenomena alam hasil proses pelepasan muatan listrik suatu tempat lain di atmosfir, yang dapat terjadi dengan arus yang sangat tinggi, bersifat transient (singkat) dan panjangnya diukur dalam kilometer. Peristiwa pelepasan muatan ini akan terjadi karena terbentuknya konsentrasi muatan-muatan positif dan negatif dalam awan ataupun perbedaan muatan awan dengan permukaan bumi.

Petir terjadi karena ada perbedaan potensial antara awan dan bumi. Proses terjadinya muatan pada awan karena dia bergerak terus-menerus secara teratur, dan selama pergerakannya dia akan berinteraksi dengan awan lainnya sehngga muatan negatif akan berkumpul pada salah satu sisi (atas atau bawah), sedangkan muatan positif berkumpul pada sisi sebaliknya. Jika perbedaan potensial antara awan dan bumi cukup besar, maka akan terjadi pembuangan muatan negatif (elektron) dari awan ke bumi atau sebaliknya untuk mencapai kesetimbangan. Pada proses pembuangan muatan ini, media yang dilalui elektron adalah udara. Pada saat elektron mampu menembus ambang batas isolasi udara inilah terjadi ledakan suara. Petir lebih sering terjadi pada musim hujan dan daerah yang berada antara pegunungan dan lautan karena pada keadaan tersebut udara mengandung kadar air yang lebih tinggi sehingga daya isolasinya turun dan arus lebih mudah mengalir. Karena ada awan bermuatan negatif dan bermuatan positif, maka petir juga bisa terjadi antar awan yang berbeda muatan.

Tipe petir, yaitu :

1. Petir dalam awan (Intercloud/Intracloud Strokes/IC)

Sambaran petir yang terjadi antar awan (Inter-Cloud) atau di dalam awan (Inter- Cloud). Dua jenis petir IC, yaitu :

- Intra-Cloud Lightning : petir yang menyambar di dalam thunderstorm - Inter-Cloud : sambaran petir yang menjadi jembatan di antara dua

thunderstorm yang terpisah. Jenis petir ini sangat berbahaya bagi penerbangan karena sambaran petir ini menjalar melalui udara di antara dua thunderstorm.

(10)

10

Sambaran positif (+IC) dan negatif (-IC) terjadi antar awan. Sambarannya biasanya terlihat sebagai sebuah luasan cahaya di langit. Sambaran petir IC yang meninggalkan awan tetapi tidak mencapai tanah disebut sebagai air discharged.

2. Petir Awan ke Tanah (Cloud to Groud Strokes/CG)

Sambaran petir yang terjadi dari awan ke permukaan bumi.

Petir yang paling merusak dan berbahaya dari semua jenis petir CG adalah petir yang didominasi petir -CG (CG negatif).

3. Petir Antar Awan (Intercloud/CC)

Terjadi antara pusat pusat muatan pada awan yang berbeda. Pelepasan muatan terjadi pada udara cerah antara awan awan tersebut.

4. Petir Awan ke Udara (cloud-to-sky/CA)

Biasanya terjadi jika udara di sekitar awan ( + ) berinteraksi dengan udara yang bermuatan ( – ). Jika ini terjadi pada awan bagian bawah maka merupakan kombinasi dengan petir tipe CG. Petir CA tampak seperti jari jari yang berasal dari petir CG.

Deteksi dan analisa petir secara real-time menggunakan software Lightning/2000 yang dirangkai dengan Boltek Lightning Detection System. StormTracker ini dapat mendeteksi strokes petir secara optimal sekitar 300 mil (akan tetapi, dapat merekam sampai dengan 1000 mil untuk sebuah storm yang besar). Pendeteksian kemudian akan diplot ke sistem secara otomatis dan real-time, dimana semakin banyak strokes maka semakin maksimal penentuan posisi dari sistem. Deteksi memberikan informasi arah dan jarak badai petir.

(11)

11

(12)

12

(13)

13

(14)

14

(15)

15 Berdasarkan peta kerapatan petir CG di sekitar Nusa Tenggara Timur bulan September 2017 dapat dilihat bahwa sambaran petir CG paling sering terjadi di wilayah Kab. Kupang.

Dari hasil analisa, jumlah aktivitas Petir CG harian sekitar Nusa Tenggara Timur selama bulan September 2017 dapat dilihat pada tabel berikut:

KABUPATEN/KOTA CG - CG + JUMLAH

ALOR 4 19 23

BELU 10 4 14

ENDE 0 5 5

FLORES TIMUR 8 13 21

KABUPATEN KUPANG 131 283 414

KOTA KUPANG 0 0 0

LEMBATA 0 2 2

MANGGARAI 1 1 2

MANGGARAI BARAT 1 3 4

MANGARAI TIMUR 0 3 3

NAGEKEO 0 3 3

NGADA 2 3 5

ROTE NDAO 0 1 1

SABU RAJUA 0 0 0

SIKKA 0 13 13

SUMBA BARAT 0 0 0

SUMBA BARAT DAYA 0 2 2

SUMBA TENGAH 0 1 1

SUMBA TIMUR 1 3 4

TIMOR TENGAH SELATAN 27 48 75

TIMOR TENGAH UTARA 22 30 52

TOTAL 207 437 644

(16)

16 Dari tabel dan grafik pesebaran petir CG di Kabupaten di NTT pada bulan September 2017, bisa dilihat bahwa selama bulan September 2017 pesebaran kejadian petir lebih didominasi oleh petir jenis CG+ (positif) sebanyak 99 kejadian yang tersebar pada 22 kabupaten/kota. Wilayah kabupaten yang banyak mengalami kejadian petir CG+ (positif) ini adalah wilayah Kab. Flores Timur dengan jumlah 24 kejadian atau 24,24 % dari sebanyak 99 kejadian dan kejadian petir CG- (negatif) terbanyak terjadi di Kab. Kupang sebanyak 7 kejadian atau 88,24% dari 17 kejadian petir CG- (negatif) yang terjadi di provinsi Nusa Tenggara Timur.

(17)

17

III. MAGNET BUMI

Data medan magnet bumi yang didapat dari alat pengukur medan magnet bumi (Variometer) selama bulan September 2017 di Stasiun Magnet Kupang, yang kemudian diolah sehingga dihasilkan komponen-komponen medan magnet bumi yaitu diantaranya komponen H, D, Z, F, I, X dan Y. Dari hasil pengolahan pada masing-masing komponen dapat dijelaskan sebagai berikut:

Komponen H ( Horizontal )

Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen H berkisar antara 36435.01 nT – 36686.83 nT. Dengan Nilai komponen H terbesar yaitu terjadi pada tanggal 27 September 2017 sebesar 36686.83 nT. Nilai komponen H terkecil yaitu terjadi pada tanggal 08 September 2017 sebesar 36435.01 nT.

Sedangkan nilai rata-rata komponen H selama sebulan sebesar 36591.38 nT.

(18)

18 Komponen D ( Deklinasi )

Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen D berkisar antara 1.4230 Degrees – 1.5585 Degrees. Dengan Nilai komponen D terbesar yaitu terjadi pada tanggal 28 September 2017 sebesar 1.5585 Degrees. Nilai komponen D terkecil yaitu terjadi pada tanggal 10 September 2017 sebesar 1.4230 Degrees. Sedangkan nilai rata-rata komponen D selama sebulan sebesar 1.5012 Degrees.

Komponen Z ( Vertikal )

(19)

19 Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen Z berkisar antara -26811.06 nT – (-26751.51) nT. Dengan Nilai komponen Z terbesar yaitu terjadi pada tanggal 08 September 2017 sebesar -26751.51 nT. Nilai komponen Z terkecil yaitu terjadi pada tanggal 06 September 2017 sebesar -26811.06 nT.

Sedangkan nilai rata-rata komponen Z selama sebulan sebesar -26776.05 nT.

Komponen F ( Total Intensity )

Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen F berkisar antara 45148.18 nT – 45369.52 nT. Dengan Nilai komponen F terbesar yaitu terjadi pada tanggal 27 September 2017 sebesar 45369.52 nT. Nilai

(20)

20 komponen F terkecil yaitu terjadi pada tanggal 12 September 2017 sebesar 45148.18 nT.

Sedangkan nilai rata-rata komponen F selama sebulan sebesar 45299.45 nT.

Komponen I ( Inclination )

Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen I berkisar antara -36.303 nT – (-36.143) nT. Dengan Nilai komponen I terbesar yaitu terjadi pada tanggal 27 September 2017 sebesar -36.143 nT. Nilai komponen I terkecil yaitu terjadi pada tanggal 08 September 2017 sebesar -36.303 nT. Sedangkan nilai rata-rata komponen I selama sebulan sebesar -36.195 nT.

Komponen X

(21)

21 Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen X berkisar antara 36422.95 nT – 36674.14 nT. Dengan Nilai komponen X terbesar yaitu terjadi pada tanggal 27 September 2017 sebesar 36674.14 nT. Nilai komponen X terkecil yaitu terjadi pada tanggal 08 September 2017 sebesar 36422.95 nT.

Sedangkan nilai rata-rata komponen X selama sebulan sebesar 36578.81 nT.

Komponen Y

Nilai rata-rata perhari dari tanggal 01 September 2017 sampai 30 September 2017 komponen Y berkisar antara 908.793 nT – 992.870 nT. Dengan Nilai komponen Y terbesar yaitu terjadi pada tanggal 28 September 2017 sebesar 992.870 nT. Nilai komponen Y

(22)

22 terkecil yaitu terjadi pada tanggal 10 September 2017 sebesar 908.793 nT. Sedangkan nilai rata-rata komponen Y selama sebulan sebesar 958.626 nT.

K INDEKS

K- Indices for three hours interval K-9 limits = 450 nT

HOUR

DATE 0-3 3-6 6-9 9-12 12-15 15-18 18-21 21-24 SUM

1 3 3 2 4 3 2 1 1 19

2 3 4 4 3 2 3 1 2 22

3 2 2 1 2 2 3 0 1 13

4 2 3 1 2 2 2 3 3 18

5 3 4 3 1 1 1 1 0 14

6 2 3 2 1 2 2 0 3 15

7 4 3 4 3 2 2 1 6 25

8 5 5 3 3 5 5 3 2 31

9 3 2 2 1 1 0 0 2 11

10 X X X X X X X X X

11 3 3 2 2 2 1 1 1 15

12 3 3 3 3 3 1 3 4 23

13 3 2 3 2 1 1 1 0 13

14 3 3 2 3 4 4 3 2 24

15 3 3 4 3 4 3 2 3 25

16 4 3 3 2 3 2 2 2 21

17 X X X X X X X X X

18 4 4 4 3 3 2 1 1 22

19 2 2 2 2 2 1 2 2 15

20 3 3 2 3 3 0 1 1 16

21 2 2 2 1 2 1 1 2 13

22 1 2 2 1 1 2 1 1 11

23 1 2 2 0 2 1 2 1 11

24 2 3 1 1 2 3 2 3 17

25 2 3 0 0 0 0 0 1 6

26 1 3 2 0 1 0 0 2 9

27 3 4 5 3 4 3 3 4 29

28 4 4 5 4 4 4 2 3 30

29 1 3 2 3 2 2 1 1 15

30 2 3 3 2 4 3 1 2 20

(23)

23

A-INDEKS

a - Indices for three hours interval

A-Indeks Keterangan

HOUR

DATE 0-3 3-6 6-9 9-12 12-15 15-18 18-21 21-24 SUM

1 15 15 7 27 15 7 3 3 92 11.500 Relatif Tenang

2 15 27 27 15 7 15 3 7 116 14.500 Relatif Tenang

3 7 7 3 7 7 15 0 3 49 6.125 Relatif Tenang

4 7 15 3 7 7 7 15 15 76 9.500 Relatif Tenang

5 15 27 15 3 3 3 3 0 69 8.625 Relatif Tenang

6 7 15 7 3 7 7 0 15 61 7.625 Relatif Tenang

7 27 15 27 15 7 7 3 80 181 22.625 Relatif Tenang

8 48 48 15 15 48 48 15 7 244 30.500 Badai Kecil

9 15 7 7 3 3 0 0 7 42 5.250 Relatif Tenang

10 X X X X X X X X X X X

11 15 15 7 7 7 3 3 3 60 7.500 Relatif Tenang

12 15 15 15 15 15 3 15 27 120 15.000 Relatif Tenang

13 15 7 15 7 3 3 3 0 53 6.625 Relatif Tenang

14 15 15 7 15 27 27 15 7 128 16.000 Relatif Tenang

15 15 15 27 15 27 15 7 15 136 17.000 Relatif Tenang

16 27 15 15 7 15 7 7 7 100 12.500 Relatif Tenang

17 X X X X X X X X X X X

18 27 27 27 15 15 7 3 3 124 15.500 Relatif Tenang

19 7 7 7 7 7 3 7 7 52 6.500 Relatif Tenang

20 15 15 7 15 15 0 3 3 73 9.125 Relatif Tenang

21 7 7 7 3 7 3 3 7 44 5.500 Relatif Tenang

22 3 7 7 3 3 7 3 3 36 4.500 Relatif Tenang

23 3 7 7 0 7 3 7 3 37 4.625 Relatif Tenang

24 7 15 3 3 7 15 7 15 72 9.000 Relatif Tenang

25 7 15 0 0 0 0 0 3 25 3.125 Relatif Tenang

(24)

24

26 3 15 7 0 3 0 0 7 35 4.375 Relatif Tenang

27 15 27 48 15 27 15 15 27 189 23.625 Relatif Tenang

28 27 27 48 27 27 27 7 15 205 25.625 Relatif Tenang

29 3 15 7 15 7 7 3 3 60 7.500 Relatif Tenang

30 7 15 15 7 27 15 3 7 96 12.000 Relatif Tenang

(25)

25

DATA PENGAMATAN ABSOLUT

No TANGGAL D (°) I (°) F (nT) Z (nT) H (nT)

KET

1 06-Sep-17 1.4611 -36.0842 45345.5 -26707.3 36646.1 2 13-Sep-17 1.5012 -36.0382 45386.3 -26701.9 36700.5 3 20-Sep-17 1.4927 -36.0565 45383.9 -26712.2 36690 4 20-Sep-17 1.4923 -36.0558 45382.7 -26711 36689.3 5 20-Sep-17 1.4919 -36.0567 45382.5 -26711.4 36688.8 6 27-Sep-17 1.4895 -36.2129 45385 -26813.4 36618.6

(26)

26

(27)

27

IV. TANDA WAKTU

TERBIT DAN TENGGELAM MATAHARI

Data waktu terbit dan tenggelam Matahari di wilayah Nusa Tenggara Timur untuk Bulan Oktober dan November 2017 dengan menggunakan software SunCalculator Version 1.00.

A. Kota Kupang dan Sekitarnya (Koordinat : 10,151 LS – 123,606 BT)

Date Sunrise Sunset

(Wita) (Wita) (Wita) (Wita)

01 Oktober 2017 05.29.29 17.41.03 01 November 2017 05.14.59 17.43.20 02 Oktober 2017 05.28.53 17.41.01 02 November 2017 05.14.43 17.43.34 03 Oktober 2017 05.28.17 17.40.59 03 November 2017 05.14.28 17.43.48 04 Oktober 2017 05.27.42 17.40.57 04 November 2017 05.14.14 17.44.03 05 Oktober 2017 05.27.07 17.40.55 05 November 2017 05.14.00 17.44.19 06 Oktober 2017 05.26.32 17.40.54 06 November 2017 05.13.48 17.44.35 07 Oktober 2017 05.25.58 17.40.54 07 November 2017 05.13.37 17.44.52 08 Oktober 2017 05.25.24 17.40.53 08 November 2017 05.13.26 17.45.10 09 Oktober 2017 05.24.51 17.40.53 09 November 2017 05.13.17 17.45.29 10 Oktober 2017 05.24.18 17.40.54 10 November 2017 05.13.09 17.45.48 11 Oktober 2017 05.23.46 17.40.55 11 November 2017 05.13.02 17.46.07 12 Oktober 2017 05.23.14 17.40.56 12 November 2017 05.12.56 17.46.28 13 Oktober 2017 05.22.43 17.40.58 13 November 2017 05.12.51 17.46.49 14 Oktober 2017 05.22.12 17.41.00 14 November 2017 05.12.46 17.47.11 15 Oktober 2017 05.21.42 17.41.03 15 November 2017 05.12.44 17.47.33 16 Oktober 2017 05.21.12 17.41.07 16 November 2017 05.12.42 17.47.56 17 Oktober 2017 05.20.43 17.41.11 17 November 2017 05.12.41 17.48.20 18 Oktober 2017 05.20.15 17.41.15 18 November 2017 05.12.41 17.48.44 19 Oktober 2017 05.19.47 17.41.20 19 November 2017 05.12.42 17.49.08 20 Oktober 2017 05.19.21 17.41.26 20 November 2017 05.12.45 17.49.34 21 Oktober 2017 05.18.54 17.41.32 21 November 2017 05.12.48 17.50.00 22 Oktober 2017 05.18.29 17.41.38 22 November 2017 05.12.53 17.50.26 23 Oktober 2017 05.18.04 17.41.46 23 November 2017 05.12.58 17.50.53 24 Oktober 2017 05.17.40 17.41.54 24 November 2017 05.13.05 17.51.20 25 Oktober 2017 05.17.17 17.42.02 25 November 2017 05.13.13 17.51.48 26 Oktober 2017 05.16.55 17.42.11 26 November 2017 05.13.22 17.52.16 27 Oktober 2017 05.16.33 17.42.21 27 November 2017 05.13.31 17.52.45 28 Oktober 2017 05.16.13 17.42.32 28 November 2017 05.13.42 17.53.14 29 Oktober 2017 05.15.53 17.42.43 29 November 2017 05.13.54 17.53.44 30 Oktober 2017 05.15.34 17.42.54 30 November 2017 05.14.07 17.54.14 31 Oktober 2017 05.15.16 17.43.07

(28)

28

B.

Kota Labuan Bajo dan Sekitarnya (Koordinat : 8,485 LS – 119,885 BT)

(29)

29

C.

Kota Larantuka dan Sekitarnya (Koordinat : 8,276 LS – 122,999 BT)

(30)

30

D.

Kota Maumere dan Sekitarnya (Koordinat : 8,633 LS – 122,233 BT)

(31)

31

E.

Kota Ba’a - Rote dan Sekitarnya (Koordinat : 10,771 LS – 123,071 BT)

(32)

32

F.

Kota Ruteng - Manggarai dan Sekitarnya (Koordinat : 8,583 LS – 120,467 BT)

(33)

33

G.

Kota Seba, Sabu-Raijua dan Sekitarnya (Koordinat : 10,500 LS – 121,850 BT)

(34)

34

H.

Region Waingapu – Sumba Timur dan Sekitarnya (Koordinat : 9,900 LS – 120,300 BT)

(35)

35

PENGAMATAN RUKYAT HILAL BMKG

PENANDA AWAL BULAN MUHARRAM TAHUN 1439 H TANGGAL 20 SEPTEMBER 2017 DI KUPANG

A. WAKTU DAN LOKASI RUKYAT

1. Hari / Tanggal : Rabu, 20 September 2017

2. Waktu Rukyat : Pukul 16.00 WITA s.d. pukul 18:00 WITA

3. Tujuan Rukyat : Pengamatan Hilal Penentu Awal Bulan Muharram 1439 H.

4. Nama Lokasi : Menara Pengamatan Hilal Sulamu - NTT 5. Posisi Lokasi : Lintang : 10^o 02’ 42.8” LS

Bujur : 123^o 36’ 22.3” BT

Tinggi : + 9 meter di atas permukaan laut B. PERALATAN RUKYAT

1. Teleskop / Teodolit : Vixen tipe ED81S 2. Detector : DLSR tipe EOS 500D 3. Pemasangan Detector : Prime focus

4. Kompas : Brunton

5. GPS : Garmin 76cCSX C. SOFTWARE

1. Live Streaming - Splitcam - ManyCam

- Adobe Flash Media Encoder 2. Photo

- Astro Photography Tool - Photoshop CS6

D. KONDISI CUACA DI LOKASI RUKYAT 1. Temperatur : 28 ^oC 2. Kelembapan : 83 %

3. Tekanan : 1009 milibars 4. Kondisi di horizon Barat: Cerah E. KETERAMATAN HILAL

1. HILAL TIDAK TERAMATI.

(36)

36 F. TIM PENGAMATAN HILAL

1. Tri Umaryadi Wibowo, SE, M.Si, 2. Netrin M. Ndeo, SST

3. Aditya H. Ludji Nguru, S.Tr

(37)

37

REPORTASE

(38)

38

PENGAMATAN RUKYAT HILAL BMKG

PENANDA AWAL BULAN MUHARRAM TAHUN 1439 H TANGGAL 20 SEPTEMBER 2017 DI KUPANG

1. Proses Pengamatan Hilal Penentu Awal Bulan Muharram 1439 H di Menara Pengamatan Hilal Sulamu – Kabupaten Kupang

Rabu, 20 September 2017

15:45 WITA : Tiba di lokasi pengamatan.

16:00 WITA : Mulai pemasangan teleskop dan aksesorisnya, difokuskan,

ditimbang dan disetting arahnya/lintangnya, kemudian dihidupkan powernya.

16:15 WITA : Teleskop diarahkan ke matahari kemudian dialignment, dan menjalankan aplikasi Splitcam dan ManyCam untuk merekam video.

17:42 WITA : Matahari terbenam 17:50 WITA : Bulan terbenam

18:00 WITA : Pengamatan hilal selesai.

2. Citra Matahari yang Teramati dan Kondisi Langit

Proses persiapan pengamatan Hilal

(39)

39 Citra Matahari (pukul 17:22 WITA)

Kondisi Ufuk Barat Saat Matahari Tenggelam (Pukul 17:43 Wita)

(40)

40

LAMPIRAN

(41)

41

ISTILAH DAN PENGERTIAN

Gempa bumi adalah goncangan atau getaran bumi yang disebabkan oleh adanya pergeseran lapisan tanah atau batuan di dalam perut bumi. Tanah bergerak sebagai respon dari getaran energi yang disebut gelombang seismik yang berasal dari dalam bumi. Pergesaran yang tiba-tiba dari suatu batuan, seperti patahan, melepaskan energi yang menjalar didalam bumi hingga mencapai permukaan bumi sebagai gelombang seismik dan ketika energi mencapai permukaan bumi maka mengakibatkan tanah bergetar.

• Origin Time yaitu Waktu terjadinya gempa bumi yang dinyatakan dalam hari, tanggal, bulan, tahun, jam, menit dan detik.

• Episenter (Pusat Gempa bumi) yaitu titik di permukaan bumi yang refleksi tegak lurus dari pusat gempa bumi, Lokasi episenter dinyatakan dalam derajat lintang dan derajat bujur.

• Hiposenter (Kedalaman sumber gempa bumi) yaitu jarak pusat gempa bumi dihitung tegak lurus dari permukaan bumi dan dinyatakan oleh besaran jarak dalam satuan kilometer.

• Magnitudo (Kekuatan gempa bumi) yaitu ukuran skala kekuatan gempa bumi yang dinyatakan dalam satuan Skala Richter (SR).

Intensitas gempa adalah besaran yang dipakai untuk mengukur suatu gempa berdasarkan tingkat kerusakan dan reaksi manusia yang disebabkan oleh gempa tersebut. Skala MMI (Modified Mercally Intensity) adalah suatu ukuran subyektif kekuatan gempa dikaitkan dengan intensitasnya.

Tsunami adalah Gelombang yang menyerang Pelabuhan atau daratan.

Gelombang laut ini disebabkan oleh adanya gangguan didasar laut sehingga gelombang tsunami dapat mencapai pantai. Gangguan di dasar laut dapat berupa : - Gempa bumi

- Letusan gunung api dasar laut - Longsoran di dasar laut.

Umumnya gelombang tsunami yang melanda wilayah Indonesia disebabkan oleh adanya gempa bumi dengan pusat gempa bumi berada di dasar laut. Akan tetapi,
