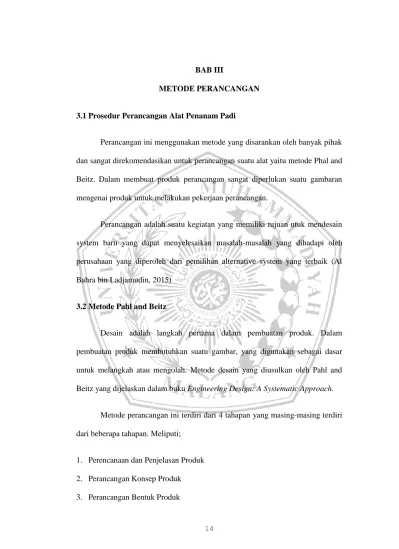

14 BAB III
METODE PERANCANGAN
3.1 Prosedur Perancangan Alat Penanam Padi
Perancangan ini menggunakan metode yang disarankan oleh banyak pihak dan sangat direkomendasikan untuk perancangan suatu alat yaitu metode Phal and Beitz. Dalam membuat produk perancangan sangat diperlukan suatu gambaran mengenai produk untuk melakukan pekerjaan perancangan.
Perancangan adalah suatu kegiatan yang memiliki tujuan utuk mendesain system baru yang dapat menyelesaikan masalah-masalah yang dihadapi oleh perusahaan yang diperoleh dari pemilihan alternative system yang terbaik (Al Bahra bin Ladjamudin, 2015)
3.2 Metode Pahl and Beitz
Desain adalah langkah pertama dalam pembuatan produk. Dalam pembuatan produk membutuhkan suatu gambar, yang digunakan sebagai dasar untuk melangkah atau mengolah. Metode desain yang diusulkan oleh Pahl and Beitz yang dijelaskan.dalam buku Engineering Design: A Systematic Approach.
Metode perancangan ini terdiri dari 4 tahapan yang masing-masing terdiri dari beberapa tahapan. Meliputi;
1. Perencanaan.dan Penjelasan Produk 2. Perancangan Konsep.Produk
3. Perancangan.Bentuk Produk
4. Perancangan Detail.Produk
Pada keempat tahapan proses perancangan di atas, tidak perlu membaginya menjadi empat tahapan, misalnya pada tahapan perancangan detail produk, cara pembuatan komponen produk, informasi detail dan banyak contoh lainnya. Secara umum metode perancangan adalah metode perancangan yang disarankan oleh Pahl and Beitz yang ditunjukkan oleh gambar (3.1) dibawah ini.
Gambar 3.1 : Diagram Alir Perancangan Pahl and Beitz
Tugas Pasar,Perusahaan,Ekonomi
Perencanaan dan Penjelasan Tugas Analisis pasar dan keadaan perusahaan Memformulasi usulan produk Penjelasan tugas
Daftar persyaratan (Spesifikasi Produk)
Mengembangkan Solusi Utama Mengidentifikasi masalah-masalah penting Menentukan struktur fungsi produk
Mencari prinsip-prinsip kerja produk Membentuk beberapa alternatif produk Evaluasi terhadap kriteria teknis & ekonomis
Konsep produk (Solusi)
Mengembangkan Struktur Produk
Menentukan bentuk awal, memilih material dan perhitungan- perhitungan
Memilih layout awal yang terbaik Memperbaiki layout
Layout awal
Menetukan struktur produk
Menghilangkan kelemahan dan kekurangan Cek kalau-kalau ada kesalahan
Persiapan daftar komponen awal dan dokumen Layout akhir
Menyiapkan dokumen pembuatan Mengembangkan gambar atau daftar detail
Menyelesaikan instruksi-instruksi pembuatan susunan danpengiriman produk
Dokumen produk
Solusi
Tingkatkan dan perbaikan Perancangan Detail
3.3 Perencanaan proyek dan penjelasan tugas
Tabel 1. Perencanaan proyek dan deskripsi tugas No Konsep
Desain
1 2 3
1. Penggerak
Motor Besin Manusia Motor Listrik 2. Rangka
Kanal U Besi Siku Besi Silinder
3. Roda
Roda Artico Roda Traktor Mini Roda Besi 4. Transmisi
Motor
Bevel Gear Belt Pulley Rantai Gear
5. Wadah Bibit Padi
Plat Galvanis Plat Aluminium Plat Borders
Tahapan ini meliputi pengumpulan informasi tentang masalah dan kendala yang dihadapi, tentang sifat dan persyaratan kinerja produk yang harus dipenuhi untuk mendapatkan solusi. Pada Alat Penanam Padi ini menggunakan sistem penanam yang sederhana. Pada penggeraknya menggunakan transmisi dari roda sebagai penggeraknya utamanya dan penariknya menggunakan tenaga manusia.
3.4 Konsep Alat
Desain konseptual berguna untuk memberikan beberapa alternative solusi untuk konsep produk, yang kemudian dievaluasi berdasarkan persyaratan teknis, ekonomis, dan lainnya. Tahapan ini dimulai dengan identifikasi dan analisis spesifikasi produk yang ada.
Dari tabel identifikasi masalah akan terlihat berbagai kemungkinan kombinasi subfungsi yang mungkin digunakan. Pemilihan masing-masing alternative didasarkan pada evaluasi teknik dan ekonomi.
3.5 Pemilihan Konsep Varian
Dalam pembuatan konsep kita harus memperhatikan segi teknik dan ekonominya. Pemilihan konsep varian dilakukan untuk pengerjaan model dan menentukan unjuk kerja secara kuantitatif. Dari tabel diatas didapatkan hasil varian sebagai berikut: 1-2,2-2,3-3,4-3,5-1.
3.6 Diagram alir Perancangan
Mulai
Studi Literatur dan Perencanaan Alat
Konsep desain
Pemilihan Sesifikasi Bahan
Perhitungan Perencanaan
Evaluasi Tidak
Desain
Ya Desain Gambar
Kesimpulan
Selesai
