BAB III ANALISA PENDEKATAN ARSITEKTUR - 13.11.0031 LTP Grace Vania Arni BAB III

(1)

69

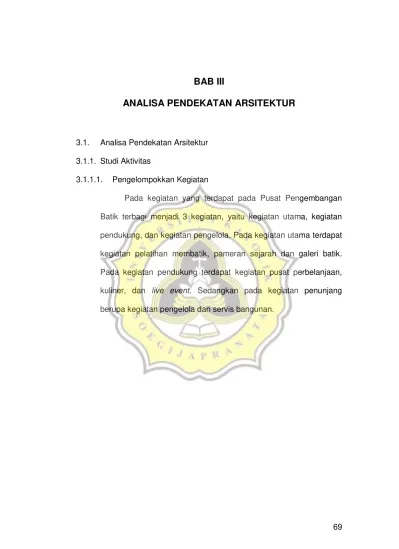

BAB III

ANALISA PENDEKATAN ARSITEKTUR

3. v

3.1. Analisa Pendekatan Arsitektur 3.1.1. Studi Aktivitas

3.1.1.1. Pengelompokkan Kegiatan

(2)

70

Studi Aktifitas Kegiatan Utama

Kategorisasi

Kegiatan Pola Kegiatan Pelaku Fasilitas

Sifat Kegiatan Riset dan

Pengembangan Motif Batik

Mengembangkan inovasi motif asli batik

Lasem Karyawan

R. Riset

Pengembangan Motif Privat Meneliti kadar pencampuran zat pewarna R. Riset Zat Pewarna Privat

Produksi dan Pelatihan Membatik

Mendaftar program pelatihan

Peserta pelatihan

R. Informasi Publik

Membayar program pelatihan Area loket Publik

Menyimpan barang bawaan R. Loker Semi Publik

Menunggu jadwal pelatihan Lounge Publik

Mendengarkan pengarahan R. Serbaguna Semi Publik

Meloyor kain R. Pencucian Semi Publik

Menjemur kain R. Penjemuran Semi Publik

Memberi kanji pada kain R. Pencucian Semi Publik

Mengemplong kain R. Penjemuran Semi Publik

Menggambar pola batik R. Gambar Semi Publik

Memola R. Canting Semi Publik

Nglrengkreng R. Canting Semi Publik

Isen - isen R. Canting Semi Publik

Nerusi R. Canting Semi Publik

Nembok R. Canting Semi Publik

Pencampuran dan pembuatan zat pewarna R. Pewarnaan Semi Publik

Pewarnaan pada kain R. Pewarnaan Semi Publik

Pelorodan kain R. Pelorodan Semi Publik

Mencuci kain R. Pencucian Semi Publik

(3)

71 Kategorisasi

Kegiatan Pola Kegiatan Pelaku Fasilitas

Sifat Kegiatan

Mengeringkan kain

Peserta pelatihan

R. Pengeringan Semi Publik

Menyetrika kain R. Pengemasan Semi Publik

Mengemas kain R. Pengemasan Semi Publik

Melayani administrasi pendaftaran program

Karyawan

R. Informasi Publik

Melayani transaksi pendaftaran program Area loket Publik

Melakukan briefing R. Karyawan Privat

Memberi pengarahan pelatihan R. Serbaguna Semi Publik

Menerima pengiriman bahan baku Loading Dock Servis

Mengecek bahan baku Gudang Bahan Servis

Menyimpan bahan baku Gudang Bahan Servis

Mengecek bahan pewarna Gudang Pewarna Servis

Menyimpan bahan pewarna Gudang Pewarna Servis

Memotong kain Gudang Bahan Servis

Meloyor kain R. Pencucian Semi Publik

Menjemur kain R. Penjemuran Semi Publik

Memberi kanji pada kain R. Pencucian Semi Publik

Mengemplong kain R. Penjemuran Semi Publik

Menggambar pola batik R. Gambar Semi Publik

Memola R. Canting Semi Publik

Nglrengkreng R. Canting Semi Publik

Isen - isen R. Canting Semi Publik

Nerusi R. Canting Semi Publik

Nembok R. Canting Semi Publik

(4)

72

Kegiatan Kegiatan

Pencampuran dan pembuatan zat pewarna

Karyawan

R. Pewarnaan Semi Publik

Pewarnaan pada kain R. Pewarnaan Semi Publik

Pelorodan kain R. Pelorodan Semi Publik

Mencuci kain R. Pencucian Semi Publik

Mengeringkan kain R. Pengeringan Semi Publik

Menyetrika kain R. Pengemasan Semi Publik

Mengemas kain R. Pengemasan Semi Publik

Menyimpan kain batik Gudang stok Servis

Mengirim kain Loading Dock Servis

Seminar

Menunggu jadwal seminar

Peserta seminar

Lounge Publik

Daftar ulang seminar R. Informasi Publik

Mendengarkan seminar R. Serbaguna Semi Publik

Melayani daftar ulang seminar

Karyawan R. Informasi Publik

Mengecek sound system R. Kontrol suara Privat

Memberikan materi seminar Pembicara R. Serbaguna Semi Publik

Pameran galeri batik

Membeli tiket masuk _Pengunjung (anak, remaja,

dewasa)

Area loket Publik

Melihat galeri batik Galeri Publik

Berfoto Galeri Publik

Melayani pembelian tiket masuk

Karyawan Area loket Publik

Menata display galeri Galeri Publik

(5)

73

Studi Aktifitas Kegiatan Pendukung

Kategorisasi

Pusat perbelanjaan batik

Melihat-lihat display produk

Pengunjung (anak, remaja,

dewasa)

R. Display Publik

Mencoba pakaian R. Ganti Privat

Membeli pakaian Kasir Publik

Istirahat Lounge Publik

Mengambil uang ATM centre Publik

Menata display produk

Karyawan

R. Display Publik

Mengecek stok produk Gudang stok Servis

Melayani pembayaran Kasir Publik

Kuliner

Mengambil uang

Pengunjung (anak, remaja,

dewasa)

ATM centre Publik

Memesan makanan Counter Publik

Membayar makanan Kasir Publik

Mencuci tangan R. Cuci tangan Servis

Makan & minum R. makan Publik

Mencatat pesanan

Karyawan tenant

Counter Publik

Melayani pembayaran Kasir Publik

Mengantar makanan R. Makan Publik

Membersihkan meja R. Makan Publik

(6)

74 Kategorisasi

Kegiatan Pola Kegiatan Pelaku Fasilitas

Kuliner

Mencuci piring Karyawan

tenant Dapur Servis

Mengecek stok bahan Gudang tenant Servis

Memasak Koki Dapur Servis

Menonton pertunjukkan Ruang Luar

Duduk Pengunjung

(anak, remaja, dewasa)

Open space

Publik

Berfoto R. Bermain outdoor

Bermain

(7)

75

Studi Aktifitas Kegiatan Pengelola

Kategorisasi

Direksi & manajemen

Menerima tamu

Pemilik/ Direktur

R. Tamu Privat

Bekerja

R. Direktur Privat Mengatur manajer

Rapat besar R. Rapat Privat

Istirahat Foodcourt area Publik

Menerima tamu

Manajer

R. Tamu Privat

Bekerja

R. Manajer Privat Mengatur staf

Rapat R. Rapat Privat

Sekretariat

Menerima tamu

Sekretaris

R. Tamu Privat

Membuat laporan

R. Sekretaris Privat Mengatur jadwal

Menyimpan berkas

Menerima & mengirim surat Mengatur jadwal rapat

(8)

76 Kategorisasi

Kegiatan Pola Kegiatan Pelaku Fasilitas

Keuangan

Membuat laporan keuangan

Staf keuangan

R. Bendahara Privat Menyimpan berkas

Mengolah data masuk dan keluar

Administrasi & personalia

Membuat data laporan

Staf administrasi dan personalia

R. Admin Privat

Menyimpan berkas

Mengolah data masuk dan keluar

Publikasi

Menerima tamu

Staff humas, staff publikasi

R. Tamu Privat

Mengatur hubungan kerjasama keluar

R. Staf humas &

publikasi Privat

Mengolah data masuk dan keluar Menyimpan berkas

(9)

77

Studi Aktifitas Kegiatan Servis

Kategorisasi

Operasional bangunan

Membersihkan seluruh area Staf

kebersihan Janitor

Servis Pengecekan kebersihan

Pengecekan, perawatan, dan perbaikan

sarpras Staf sarpras R. Staf sarpras

Pengecekan, perawatan, dan perbaikan saluran pemipaan

Teknisi

plumbing _{R. Teknisi} Pengecekan, perawatan dan perbaikan ME Teknisi ME

Sistem keamanan

Pengecekan kendaraan masuk dan keluar

Security

Loket parkir

Servis

Penjagaan pos Pos keamanan

Pengecekan keamanan area Seluruh area

Pengecekan kamera pengawas R. CCTV

Ibadah Wudhu Pengelola,

pengunjung

R. Wudhu

Servis

Sholat R. Sholat

Sanitasi Cuci tangan Pengelola,

pengunjung

R. Cuci tangan

Servis

BAB/BAK Toilet

Tabel 5. Studi Aktifitas Kegiatan Servis.

(10)

78 3.1.1.2. Pola Aktivitas

• Pola Aktivitas Pengelola

• Pola Aktivitas Pengunjung

Gambar 35. Diagram Pola Aktifitas Pengunjung. Sumber : Analisis Pribadi, 2017. Gambar 34. Diagram Pola Aktifitas Pengelola. Sumber : Analisis Pribadi, 2017.

Datang

Parkir

Absensi

Pulang - Menerima tamu

- Bekerja - Rapat - Produksi batik

- Riset & Pengembangan - Pelatihan membatik

(11)

79 3.1.1.3. Waktu Operasional Bangunan

Di bawah ini merupakan waktu operasional pada tiap kategori kegiatan dalam jangka waktu 7 hari.

Fasilitas Kegiatan Waktu Operasional

R. Informasi Pelayanan informasi Senin - Minggu 09.00 - 21.00 Loket Melayani pembayaran

tiket Senin - Minggu 09.00 - 17.00

Lobby Area tunggu Senin - Minggu 09.00 - 21.00 R. Loker Penyimpanan barang

bawaan peserta pelatihan Senin - Minggu 09.00 - 18.00 Riset Penelitian

&

Pengembangan

Riset Pengembangan motif

batik Lasem Senin – Jumat 09.00 - 17.00 Riset Penelitian zat

pewarna Senin – Jumat 09.00 - 17.00 Produksi dan

Pelatihan Membatik

Produksi dan pelatihan

membatik Senin - Minggu 10.00 - 17.00

R. Galeri

Area pameran sejarah batik dan produk batik Lasem

Senin - Minggu 09.00 - 20.30 Toko Batik Penjualan produk batik Senin - Minggu 09.00 - 21.00 Foodcourt area

Penjualan makanan dan

minuman Senin - Minggu 09.00 - 21.00 Kantor

Pengelola

Direksi dan manajer Senin - Jumat 09.00 - 17.00 Karyawan Senin - Sabtu 08.00 - 17.00 Operator Senin - Minggu 08.00 - 15.00 15.00 - 22.00 Security Pengawasan keamanan

dan ketertiban Senin - Minggu

06.00 - 14.00 14.00 - 22.00 22.00 - 06.00 Area Parkir Memarkirkan kendaraan

roda 2, roda 4, dan bus Senin - Minggu 08.00 - 21.30

(12)

80 3.1.1.4. Jadwal Acara Tahunan

Waktu Nama Event

Januari - Mei Program pelatihan batik 4 periode

Juni Lasem Batik Carnival

Juli - September Program pelatihan batik 3 periode

Oktober Festival Lasem

November - Desember Program pelatihan batik 2 periode

Pada Pusat Pengembangan Batik terdapat beberapa jadwal rutin yang diadakan dalam periode 1 tahun. Pelatihan membatik selama 1 periode berlangsung selama 1 bulan. Kegiatan yang dilakukan dalam pelatihan membatik yaitu 1 minggu penggambaran motif, 3 minggu pencantingan, dan 1 minggu pewarnaan, pengeringan, dan pengemasan. Selama kegiatan Lasem Batik Carnival dan Festival Lasem yang diadakan pada bulan Juni dan Oktober berlangsung, tidak ada kegiatan program pelatihan membatik. Sedangkan untuk kegiatan produksi batik, pameran galeri, pusat perbelanjaan, dan kuliner tetap berlangsung.

Tabel 7. Jadwal Acara Tahunan Pusat Pengembangan Batik Lasem.

(13)

81 3.1.2. Studi Fasilitas

3.1.2.1. Pendekatan Kebutuhan Ruang

Pelaku Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Pengunjung pelatihan (anak, remaja, dewasa)

Datang Way in Publik Outdoor

Drop - off Area drop-off Publik Outdoor

Parkir Area parkir Publik Outdoor

Menunggu Area duduk Publik Indoor/outdoor

Mencari informasi R. Informasi Publik Indoor

Melihat jadwal pelatihan membatik Lobby Publik Indoor

Pendaftaran pelatihan membatik R. Informasi Publik Indoor

Membeli tiket Loket Publik Indoor

Menyimpan barang bawaan R. Loker Servis Indoor

Menerima pengarahan pelatihan R. Serbaguna Publik Indoor

Meloyor kain R. Pencucian Publik Indoor/outdoor

Menjemur kain R. Pengeringan Publik Outdoor

Memberi kanji pada kain R. Pencucian Semi Publik Indoor/outdoor

Mengmplong kain R. Pengeringan Semi Publik Indoor/outdoor

Menggambar pola batik R. Gambar Semi Publik Indoor

Memola R. Canting Semi Publik Indoor/outdoor

Nglengkreng R. Canting Semi Publik Indoor/outdoor

Isen - isen R. Canting Semi Publik Indoor/outdoor

Nerusi R. Canting Semi Publik Indoor/outdoor

(14)

82

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Nembok R. Canting Semi Publik Indoor/outdoor

Pencampuran dan pembuatan zat

pewarna R. Pewarnaan Semi Publik Indoor/outdoor

Pewarnaan pada kain R. Pewarnaan Semi Publik Indoor/outdoor

Pelorodan kain R. Pelorodan Semi Publik Indoor/outdoor

Mencuci kain R. Pencucian Semi Publik Indoor/outdoor

Mengeringkan kain R. Pengeringan Semi Publik Indoor

Menyetrika kain R. Pengemasan Semi Publik Indoor

Mengemas kain R. Pengemasan Semi Publik Indoor

Melihat pameran batik Galeri Semi Publik Indoor

Melihat display produk batik R. Display Semi Publik Indoor

Mencoba pakaian/produk R. Ganti Servis Indoor

Membayar pakaian/produk Kasir Publik Indoor

Mendaftar ulang seminar R. Informasi Publik Indoor

Mengikuti seminar R. Serbaguna Semi Publik Indoor

Memesan makanan/minuman Counter foodcourt Publik Indoor

Mencuci tangan R. Cuci tangan Servis Indoor

Makan/minum Area makan Publik Indoor/outdoor

Duduk Lounge Publik Indoor/outdoor

Berfoto, bermain Area open space Publik Outdoor

BAB/BAK Toilet Servis Indoor

Ibadah Mushola Servis Indoor

(15)

83

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Pengunjung umum (anak, remaja,

dewasa)

Drop - off Area drop-off Publik Outdoor

Menunggu Area duduk Publik Indoor/outdoor

Mencari informasi R. Informasi Publik Indoor

Melihat pameran batik R. Galeri Publik Indoor

Melihat display produk batik R. Display Publik Indoor

Mencoba pakaian/produk R. Ganti Servis Indoor

Membayar pakaian/produk Kasir Publik Indoor

Menonton pertunjukkan Area panggun hiburan Publik Indoor Memesan makanan/minuman Counter foodcourt Publik Indoor

Mencuci tangan R. Cuci tangan Servis Indoor

Makan/minum Area makan Publik Indoor/outdoor

Duduk Lounge Publik Indoor/outdoor

Berfoto, bermain Area open space Publik Outdoor

Pulang Way out Publik Outdoor

Direktur

Drop-off Area drop-off Publik Outdoor

Menerima tamu R. Tamu Semi publik Indoor

Bekerja R. Direktur Privat Indoor

(16)

84

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Makan/minum Foodcourt area Semi publik Indoor

Sekretaris

Absensi R. Resepsionis Publik Indoor

Bekerja R. Sekretaris Privat Indoor

Menyimpan arsip R. Arsip Privat Indoor

Rapat R. Rapat Privat Indoor

Makan/minum Foodcourt area Privat Indoor

Manajer Accounting &

Admin

Menerima tamu R. Tamu Publik Indoor

Bekerja R. Manajer Privat Indoor

Mengatur staff R. Staf accounting & admin Privat Indoor

Memberikan laporan pekerjaan R. Direktur Privat Indoor

(17)

85

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Manajer Marketing

Mengatur staff R. Staff humas & publikasi Privat Indoor

Manajer Kepegawaian &

Umum

(18)

86

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Mengatur staff

Janitor Privat Indoor

R. Staff sarpras Privat Indoor

R. Teknisi Privat Indoor

R. Kepala Keamanan Privat Indoor

Manajer Produksi

Mengecek produksi Area produksi Privat Indoor

Kepala Keamanan Datang Way in Publik Outdoor

(19)

87

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Bekerja R. Kepala keamanan Privat Indoor

Mengatur staff Pos keamanan Privat Indoor

Memberikan laporan pekerjaan R. Manajer Privat Indoor

Staf Keuangan

Bekerja R. Staf Keuangan Privat Indoor

(20)

88

Personalia Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Bekerja R. Staf administrasi &

personalia Privat Indoor

Staf Humas & Publikasi

Bekerja

R. Staf humas & personalia Privat Indoor

(21)

89

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Staf Sarpras

Bekerja R. Sarpras Privat Indoor

Staf Kebersihan

Menyimpan barang R. Loker karyawan Privat Indoor

Bekerja Seluruh area Privat Indoor/outdoor

Pembuangan sampah R. Limbah Privat Indoor

Menyimpan alat kebersihan Janitor Privat Indoor

Memberikan laporan pekerjaan R. Staf sarpras Privat Indoor

(22)

90

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Teknisi Plumbing

Bekerja R. Teknisi Privat Indoor

Pengecekan sistem pemipaan R. Pompa Privat Indoor

Pengecekan saluran IPAL R. Limbah Privat Indoor

Menyimpan peralatan teknisi Gudang peralatan Privat Indoor Memberikan laporan pekerjaan R. Staf sarpras Privat Indoor

Teknisi MEE

Bekerja R. Teknisi Privat Indoor

Pengecekan sistem Mekanikal R. MEE Privat Indoor

Pengecekan sistem generator R. Genset Privat Indoor

Pengecekan sistem pendinginan ruangan

R. Chiller Privat Indoor

(23)

91

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Menyimpan peralatan teknisi Gudang peralatan Privat Indoor Memberikan laporan pekerjaan R. Staf sarpras Privat Indoor

Staf Keamanan

Absensi Pos keamanan Publik Indoor

Bekerja Pos keamanan Privat Indoor

Pengecekan keamanan area Seluruh area Privat Indoor

Pengecekan sistem kamera

pengawas R. CCTV Privat Indoor

Memberikan laporan pekerjaan R. Kepala keamanan Privat Indoor

Operator

(24)

92

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Bekerja Seluruh area Privat Indoor

Pengecekan sistem kamera

pengawas R. CCTV Privat Indoor

Memberikan laporan pekerjaan R. Staf administrasi &

personalia Privat Indoor

Mengecek sound system r. serbaguna R. Kontrol suara Privat Indoor

Foodcourt Tenant

Memasak Dapur Publik Indoor

Melayani pemesanan Counter foodcourt Privat Indoor

Membersihkan piring Dapur Privat Indoor

Loading barang Loading dock Servis Indoor/outdoor

Karyawan Penelitian &

Produksi

(25)

93

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Inovasi pengembangan motif batik R. Riset Penelitian Motif Privat Indoor Riset penelitian zat pewarna R. Riset Zat Pewarna Privat Indoor Memberi pengarahan pelatihan R. Serbaguna Semi Publik Indoor

Menerima pengiriman bahan baku Loading Dock Servis Indoor/outdoor

Mengecek bahan baku Gudang Bahan Servis Indoor

Menyimpan bahan baku Gudang Bahan Servis Indoor

Mengecek bahan pewarna Gudang Pewarna Servis Indoor

Menyimpan bahan pewarna Gudang Pewarna Servis Indoor

Memotong kain Gudang Bahan Servis Indoor

Meloyor kain R. Pencucian Semi Publik Indoor/outdoor

Menjemur kain R. Pengeringan Semi Publik Outdoor

Memberi kanji pada kain R. Pencucian Semi Publik Indoor/outdoor

Mengemplong kain R. Pengeringan Semi Publik Indoor/outdoor

Menggambar pola batik R. Gambar Semi Publik Indoor

Memola R. Canting Semi Publik Indoor/outdoor

Nglrengkreng R. Canting Semi Publik Indoor/outdoor

Isen - isen R. Canting Semi Publik Indoor/outdoor

Nerusi R. Canting Semi Publik Indoor/outdoor

Nembok R. Canting Semi Publik Indoor/outdoor

Pencampuran dan pembuatan zat

pewarna R. Pewarnaan Semi Publik Indoor/outdoor

Pewarnaan pada kain R. Pewarnaan Semi Publik Indoor/outdoor

Pelorodan kain R. Pelorodan Semi Publik Indoor/outdoor

(26)

94

Aktifitas Kebutuhan Ruang Sifat Ruang Jenis Ruang

Mengeringkan kain R. Pengeringan Semi Publik Indoor

Menyetrika kain R. Pengemasan Semi Publik Indoor

Mengemas kain R. Pengemasan Semi Publik Indoor

Menyimpan kain batik Gudang stok Servis Indoor

Mengirim kain Loading Dock Servis Indoor/outdoor

Mengembangkan motif batik R. Studio Pengembangan Privat Indoor

Istirahat R. Karyawan Privat Indoor

(27)

95 Berdasarkan analisis pada tabel studi aktivitas dan studi fasilitas, dapat disimpulkan bahwa bangunan Pusat Pengembangan Batik membutuhkan ruang-ruang sebagai berikut :

1 Entrance gate 21 Gudang pewarna 41 R. Karyawan 2 Exit gate 22 Gudang stok 42 R. Teknisi 3 Area parkir 23 Galeri 43 R. Kepala Keamanan 4 Area drop-off 24 R. Display 44 Janitor

5 R. Informasi 25 R. Ganti 45 Pos keamanan

6 Lobby 26 Kasir 46 R. Loker karyawan

7 Lounge 27 Counter foodcourt 47 R. Pompa 8 Area loket 28 Area makan 48 R. Limbah 9 R. Loker 29 R. Cuci tangan 49 R. MEE 10 R. Serbaguna 30 R. Tamu 50 R. Genset 11 R. Kontrol suara 31 R. Direktur 51 R. Chiller 12

R. Riset

Pengembangan Motif

32 R. Rapat 52 R. AHU 13 R. Riset Zat

Pewarna 33 R. Resepsionis 53 R. CCTV 14 R. Gambar 34 R. Sekretaris 54 Gudang 15 R. Pencucian 35 R. Arsip 55 Dapur 16 R. Canting 36 R. Manajer 56 Mushola 17 R. Pewarnaan 37 R. Bendahara 57 Toilet 18 R. Pelorodan 38 R. Staf administrasi

& personalia 58 Pantry 19 R. Pengeringan 39 R. Staf humas &

publikasi 59 Area loading dock 20 Gudang bahan

baku 40 R. Staf sarpras 60 Open space 61 ATM centre

(28)

96 3.1.2.2. Pola Hubungan Ruang

• Pola Hubungan Ruang Makro

• Pola Hubungan Ruang Mikro

Gambar 37. Diagram Pola Hubungan Ruang Pengembangan, Produksi dan Pelatihan Batik. Sumber : Analisis pribadi. Februari 2017.

Area loket Lobby Lounge R. Informasi Janitor Toilet R. Pencucian R. Pengeringan R. Pompa R. Limbah R. Gambar R. Canting R. Pewarnaan R. Pelorodan

R. Pengemasan Gudang bahan baku

Gudang pewarnaan Gudang stok

Area loading dock

R. Karyawan R. Loker karyawan Entrance R. Studio Pengembangan

Gambar 36. Diagram Pola Hubungan Ruang Makro. Sumber : Analisis pribadi. Februari 2017.

Exit Gate

Area Parkir Area drop-off Area ruang

luar

Lobby Area Pengelola

(29)

97

Gambar 38. Diagram Pola Hubungan Ruang Galeri. Sumber : Analisis pribadi. Februari 2017.

Area loket

Lobby Lounge

R. Informasi

Galeri Gudang

Area loading dock

Janitor Toilet

Mushola

R. MEE

R. AHU

R. Chiller Entrance

Gambar 39. Diagram Pola Hubungan Ruang Seminar. Sumber : Analisis pribadi. Februari 2017.

R. Serbaguna

Lobby Lounge

R. Informasi

R. Kontrol suara

Janitor Toilet

Mushola

R. MEE

R. AHU

R. Chiller Gudang

(30)

98

Gambar 40. Diagram Pola Hubungan Ruang Pusat Perbelanjaan. Sumber : Analisis pribadi. Februari 2017.

R. Display

Lobby Lounge

R. Informasi

Gudang Area loading dock

R. Ganti

Kasir Janitor

Toilet

Mushola

R. MEE

R. AHU

R. Chiller Entrance

Gambar 41. Diagram Pola Hubungan Ruang Foodcourt. Sumber : Analisis pribadi. Februari 2017.

Area Makan

Lobby Lounge

R. Informasi

Counter Foodcourt

Dapur Area loading dock

ATM center

Janitor Toilet

Mushola

R. MEE

R. AHU

(31)

99

Gambar 43. Diagram Pola Hubungan Ruang Pengelola. Sumber : Analisis pribadi. Februari 2017.

Entrance

R. Resepsionis R. Tamu

R. Staf admin & personalia R. Staf humas &

publikasi

R. Staf sarpras

R. Rapat

R. Manajer R. Bendahara R. Sekretaris

R. Direktur

R. Arsip MEE

Gambar 42. Diagram Pola Hubungan Ruang Penelitian & Pengembangan. Sumber : Analisis pribadi. Februari 2017.

Lobby

Janitor Toilet

R. Pencucian

R. Pengeringan R. Pompa

R. Limbah

R. Gambar

R. Canting

R. Pewarnaan

R. Pelorodan

R. Pengemasan Gudang bahan

baku

Gudang pewarnaan Gudang stok

Area loading dock

R. Karyawan R. Loker karyawan

Entrance

R. Riset Pengembangan

Batik

(32)

100

Gambar 44. Diagram Pola Hubungan Ruang Penerimaan. Sumber : Analisis pribadi. Februari 2017.

Gambar 45. Diagram Pola Hubungan Ruang Luar. Sumber : Analisis pribadi. Februari 2017.

Entrance Gate Exit Gate

Area Parkir Area drop-off

Lobby Lounge

R. Informasi

Janitor Toilet

Mushola

R. MEE

R. AHU

R. Chiller

R. CCTV

Area loading dock

Pos keamanan R. Kepala

keamanan

Entrance

Area Parkir Area drop-off

Area loading dock

(33)

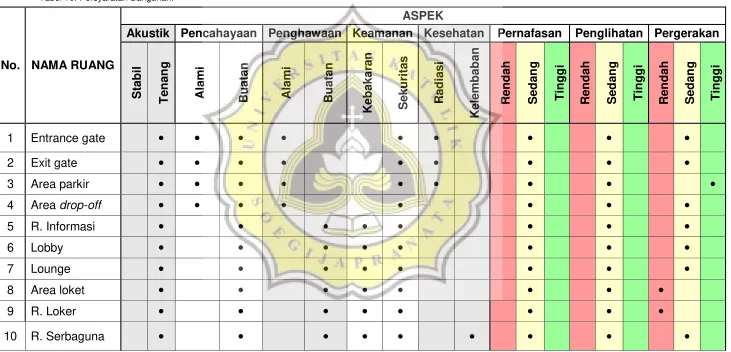

101 3.1.2.3. Persyaratan Ruang

No. NAMA RUANG

ASPEK

Akustik Pencahayaan Penghawaan Keamanan Kesehatan Pernafasan Penglihatan Pergerakan

Sta b il T e n a n g A la m i B u a ta n A la m i B u a ta n K e b a k a ra n Se k u ri ta s R a d ia s i K e le m b a b a n R e n d a h Se d a n g T in g g i R e n d a h Se d a n g T in g g i R e n d a h Se d a n g T in g g i

1 Entrance gate

•

2 Exit gate

•

3 Area parkir

•

4 Area drop-off

•

5 R. Informasi

•

6 Lobby

•

7 Lounge

•

8 Area loket

•

9 R. Loker

•

10 R. Serbaguna

•

(34)

102 No. NAMA RUANG

Akustik Pencahayaan Penghawaan Keamanan Kesehatan Pernafasan Penglihatan Pergerakan

11 R. Kontrol

suara

•

12

R. Riset

Pengembangan

Batik

•

13 R. Riset Zat

Pewarna

•

14 R. Gambar

•

15 R. Pencucian

•

16 R. Canting

•

17 R. Pewarnaan

•

18 R. Pelorodan

•

19 R. Pengeringan

•

20 Gudang bahan

(35)

Akustik Pencahayaan Penghawaan Keamanan Kesehatan Pernafasan Penglihatan Pergerakan

21 Gudang

pewarna

•

22 Gudang stok

•

23 Galeri

•

24 R. Display

•

25 R. Ganti

•

26 Kasir

•

27 Counter

foodcourt

•

28 Area makan

•

29 R. Cuci tangan

•

30 R. Tamu

•

(36)

32 R. Rapat

•

33 R. Resepsionis

•

34 R. Sekretaris

•

35 R. Arsip

•

36 R. Manajer

•

37 R. Bendahara

•

38

R. Staf

administrasi & personalia

•

39 R. Staf humas

& publikasi

•

40 R. Staf sarpras

•

(37)

Akustik Pencahayaan Penghawaan Keamanan Kesehatan Pernafasan Penglihatan Pergerakan

42 R. Teknisi

•

43 R. Kepala

Keamanan

•

44 Janitor

•

45 Pos keamanan

•

46 R. Loker

karyawan

•

47 R. Pompa

•

48 R. Limbah

•

49 R. MEE

•

50 R. Genset

•

51 R. Chiller

•

52 R. AHU

•

(38)

54 Gudang

•

55 Dapur

•

56 Mushola

•

57 Toilet

•

58 Pantry

•

59 Area loading

dock

•

60 Open space

•

61 ATM center

•

(39)

107 3.1.2.4. Pendekatan Jumlah Pelaku

a. Pendekatan analisis jumlah pelaku pengelola dan penyewa dalam bangunan

No. PELAKU JUMLAH KETERANGAN

1 Direktur 1

2 Sekretaris 2

3 Manajer Accounting &

Admin 1

4 Manajer Produksi 1

5 Manajer Marketing 1

6 Manajer Kepegawaian

& Bagian Umum 1

7 Kepala Keamanan 1

8 Staf Keuangan 2

9 Staf Administrasi &

Personalia 4

10 Staf Humas & Publikasi 4

11 Staf Sarpras 2

12 Staf Kebersihan 10 2 Shift @10 orang

13 Teknisi Plumbing 2

14 Teknisi MEE 2

15 Staf Keamanan 24 3 Shift @8 orang

16 Operator 30

2 Shift @30 orang

( 2 staf resepsionis, 2 staf informasi, 1 staf audio,3 staf loket, 3 staf kasir, 4 staf promosi, 4 staf galeri, 1 staf loket parkir, 10 staf foodcourt).

17 Karyawan Produksi 39

(2 staf gambar, 4 staf ahli grafis, 3 staf riset pewarnaan, 16 staf canting, 4 staf pewarnaan, 2 staf pelorodan, 2 staf pencucian dan perendaman, 2 staf pengemasan, 2 staf pengiriman).

18 Foodcourt tenant 15 5 Tenant @3 orang

Total 140

Tabel 11. Analisis Jumlah Pengelola dan Penyewa dalam Bangunan.

(40)

108 Pada analisis jumlah pelaku pengelola dan penyewa merupakan asumsi dalam periode 1 hari. Dari tabel di atas terdapat 193 orang yang berada dalam bangunan.

b. Pendekatan analisis jumlah pelaku pengunjung

Di bawah ini merupakan tabel data jumlah wisatawan yang datang ke Kabupaten Rembang pada tahun 2016 :

Data sampel yang diambil yaitu data bulan Juni dan Juli yang merupakan nilai terendah dan nilai tertinggi jumlah wisatawan

(41)

109 dalam setahun. Diasumsikan jumlah wisatawan yang datang ke Lasem 70% dari total jumlah wisatawan yang datang ke Kabupaten Rembang, dengan jumlah wisatawan tiap harinya sebagai berikut :

Jumlah minimum :

4351 orang x 70% = 3045.7

3045.7 : 30 hari = 101.5, dibulatkan  102 orang/hari. Jumlah maksimum :

5990 orang x 70% = 4193

(42)

110 3.1.3. Studi Ruang Khusus

3.1.3.1. Ruang Riset Pengembangan Motif

Pada ruang ini merupakan area untuk kegiatan inovasi pengembangan motif batik khas Lasem. Pada kegiatan pengembangan ini dilakukan oleh ahli desain grafis. Selain itu ahli desain grafis juga bertugas untuk menggambar pola desain motif batik. Terdapat mesin untuk mencetak pola batik untuk mempermudah proses penjiplakan motif pada kain. Ruang ini berkapasitas untuk 4 orang ahli desain grafis dengan sifat ruang yang privat.

Asumsi luas ruang yang digunakan yaitu 19.25 m2 Dimensi perabot :

Meja komputer : 0.9 x 0.6m x 4 buah = 2.16 m2 Kursi : 0.45 x 0.55m x 4 buah = 1 m2 Printer : 2.62 x 1.01m x 1 buah = 2.65 m2 Sirkulasi manusia : 1.25m2_{x 4 orang} _{= 5 m}2 Kabinet : 0.45 x 0.7m x 2 buah = 0.63 m2₊

11.44 m2 Sirkulasi ruang = Luas besaran ruang − Luas dimensi perabot

Jumlah keseluruhan dimensi perabot x 100% = 7.81 m2

(43)

111 3.1.3.2. Ruang Riset Zat Pewarna

Pada ruang riset zat pewarna digunakan untuk area pencampuran warna untuk menentukan indikator warna yang tepat dan sesuaidengan identik batik Lasem. Ruang ini berkapasitas 3 orang.

Asumsi luas perabot yang digunakan yaitu 12m2 Dimensi perabot :

Meja laboratorium : 0.6 x 0.8m x 2 buah = 0.96 m2 Meja : 0.6 x 0.8m x 3 buah = 1.44 m2

Kursi : 0.45 x 0.55m x 3 buah = 0.75 m2 Lemari : 0.45 x 0.7m x 2 buah = 0.63 m2

Sirkulasi manusia : 1.25m2_{x 3 orang} _{= 3.75 m}2₊ = 7.53 m2

(44)

112 Sirkulasi ruang = Luas besaran ruang − Luas dimensi perabot

7.53 m2 x 100% = 59 %

3.1.3.3. Ruang Gambar

Pada ruang gambar digunakan untuk dapat menampung kapasitas 2 orang staf gambar dan 8 orang peserta pelatihan. Pada ruang gambar digunakan sebagai ruang menggambar pola dengan komputer sekaligus sebagai ruang mengjiplak pola, sehingga analisis besaran ruangnya sebagai berikut :

Asumsi luas ruang yang digunakan yaitu 34 m2. Dimensi perabot :

Meja gambar : 1.2 x 0.6m x 10 buah = 7.2 m2 Kursi : 0.45 x 0.55m x 10 buah = 2.5 m2₊ Sirkulasi manusia : 1.25m2_{x 10 orang} _{= 12.5 m}2₊

22.2 m2 x 100% = 53 %

(45)

113 3.1.3.4. Ruang Canting

Pada ruang canting merupakan area kegiatan untuk membatik. Pada studi preseden kegiatan membatik di Lasem, letak tempat duduk berkelompok masing - masing 4 orang dengan besaran ruang 2.5 x 2.5m. Ruang canting ini digunakan untuk kapasitas 16 orang staf canting dan 8 orang peserta pelatihan.

Gambar 49. Orang Membatik Duduk Secara Berkelompok. Sumber : dokumen

pribadi, 2016.

(46)

114 Asumsi luas ruangan yang digunakan yaitu 100 m2

Dimensi perabot :

Kursi dingklik : 0.25 x 0.25m x 24 buah = 1.5 m2 Gawangan : 0.3 x 1m x 24 buah = 7.2 m2 Kompor listrik : 1.65 x 1.65m x 6 buah = 16.34 m2 Sirkulasi manusia : 1.25m2_{x 24 orang} _{= 30 m2 +}

= 55.04 m2 Sirkulasi ruang = Luas besaran ruang − Luas dimensi perabot

55.04 m2 x 100% = 82 %

3.1.3.5. Ruang Pewarnaan

Ruang pewarnaan merupakan ruang yang digunakan untuk kegiatan pencampuran warna, dan kegiatan pewarnaan kain. Ruang pewarnaan ini digunakan untuk kapasitas 8 orang (4 orang staf pewarnaan, 4 orang peserta pelatihan). Pada studi preseden

(47)

115 terdapat tangki untuk pencampuran zat pewarna dengan masing – masing luasan 0.4 x 0.8 m. Terdapat bak untuk pewarnaan kain dengan luas 0.6 x 1.2 m. Disediakan pula bak pencucian dengan luas 1 x 2m untuk pencucian kain yang telah diberi zat pewarna.

Gambar 51. Bak Pencampuran Zat Pewarna.

Sumber : dokumen pribadi, 2016.

Gambar 52. Bak Pewarnaan. Sumber : dokumen pribadi,

2016.

Gambar 53. Bak Pencucian. Sumber : dokumen pribadi,

(48)

116 Asumsi luasan ruang yang digunakan yaitu 64 m2

Dimensi perabot :

Bak zat pewarna : 0.4 x 0.8m x 5 buah = 1.6 m2 Bak pewarnaan : 0.6 x 1.2m x 2 buah = 1.44 m2 Kolam perendaman : 1 x 2m x 2 buah = 4 m2 Sirkulasi manusia : 1.25m2_{x 8 orang} _{= 10 m}2₊

17.04 m2

Sirkulasi ruang = Luas besaran ruang − Luas dimensi perabot

17.04 m2 x 100% = 276 %

3.1.3.6. Ruang Pelorodan

Ruang pelorodan digunakan untuk kegiatan melorod kain dan mengumpulkan kembali sisa limbah lilin untuk dapat digunakan kembali. Pada studi preseden, tempat pelorodan kain berupa

(49)

117 tempat untuk merebus kain dan tempat untuk mewadahi limbah lilin yang diletakkan diatas tungku api. Pada samping tungku terdapat bak pencucian dengan ukuran 0.8 x 0.8m. Ruang ini digunakan untuk kapasitas 6 orang, yaitu 2 orang staf pelorodan dan 4 orang peserta pelatihan.

Asumsi luas yang digunakan yaitu 22.5 m2 Dimensi perabot :

Tungku api : 0.9 x 2 m x 2 buah = 3.6 m2 Bak pencucian : 0.8 x 0.8m x 2 buah = 1.28 m2 Sirkulasi manusia : 1.25m2 _{x 6 orang} _{= 7.5 m}2₊

12.38 m2

Gambar 55. Tempat Pelorodan Kain.

Sumber : dokumen pribadi, 2016.

(50)

118 Sirkulasi ruang = Luas besaran ruang − Luas dimensi perabot

12.38 m2 x 100% = 82 %

3.1.3.7. Ruang Pencucian

Ruang pencucian merupakan ruang untuk kegiatan peloyoran kain mori, pemberian kanji pada kain, dan pencucian kain. Ruang ini dapat digunakan untuk kapasitas 6 orang, yang terdiri dari 2 orang staf pencucian dan perendaman beserta 4 orang peserta pelatihan. Pada ruang ini letaknya berdekatan dengan ruang pelorodan dan ruang pengeringan. Pada studi preseden ruang pencucian disediakan 2 jenis bak dengan ukuran yang berbeda. Pada proses pencucian menggunakan bak pencucian

(51)

119 dengan ukuran 0.8 x 0.8m, sedangkan pada proses perendaman dan peloyoran kain menggunakan bak dengan ukuran 1 x 2m.

Asumsi luas ruang yang digunakan yaitu 27.5 m2

Dimensi perabot :

Bak pencucian : 0.8 x 0.8m x 2 buah = 1.28 m2 Bak perendaman : 1 x 2m x 2 buah = 4 m2 Bak peloyoran : 1 x 2m x 2 buah = 4 m2₊ Sirkulasi manusia : 1.25m2 _{x 6 orang} _{= 7.5 m}2₊

16.78 m2

16.78 m2 x 100% = 64%

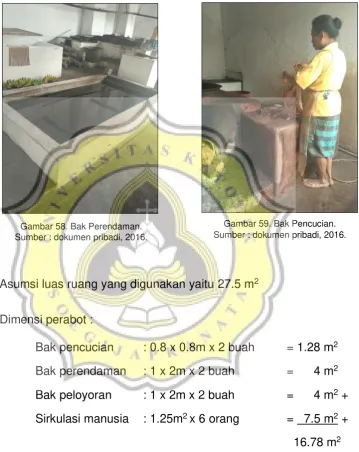

Gambar 58. Bak Perendaman. Sumber : dokumen pribadi, 2016.

(52)

120 3.1.3.8. Ruang Pengeringan

Pada ruang pengeringan digunakan untuk kegiatan pengeringan kain putih dan kain yang telah diberi pewarna. Ruang ini dibedakan menjadi 2 area, yaitu ruang pengeringan untuk kain putih dan kain berwarna. Pada ruang pengeringan menggunakan balok kayu sebagai tempat untuk menjemur kain. Pada studi preseden, besaran ruang pengeringan 4 x 12m. Diasumsikan ruang ini dapat menampung kapasitas 12 orang.

Gambar 61. Area Pengeringan Kain Batik. Sumber : dokumen pribadi, 2016.

Gambar 62. Area Pengeringan Kain Putih.

Sumber : dokumen pribadi, 2016. Gambar 60. Besaran Studi Ruang Pencucian.

(53)

121 Asumsi luas ruang yang digunakan 48 m2

Dimensi perabot :

Sirkulasi manusia : 1.25m2 _{x 12 orang = 15 m}2 Sirkulasi ruang = Luas besaran ruang − Luas dimensi perabot

Jumlah keseluruhan dimensi perabot x 100% = 33 m2

15 m2 x 100% = 220%

3.1.3.9. Gudang Bahan Baku

Gudang bahan baku digunakan untuk penyimpanan bahan baku berupa kain, lilin, dan peralatan untuk mencanting. Pada gudang ini terdapat area untuk proses pemotongan kain. Sistem manajemen gudang menggunakan sistem FIFO (First In First Out) pada bahan baku kain, sehingga sistem penyimpanan barang yang digunakan yaitu selective pallet racking. Dimensi ukuran rak (p x l) yang digunakan yaitu 6 x 1 m. Sedangkan pada penyimpanan peralatan untuk membatik yang memiliki dimensi relatif kecil dan beban yang ringan menggunakan sistem penyimpanan light duty

(54)

122 racking dengan dimensi ukuran 0.9 x 0.6 m Material handling yang digunakan pada proses pemindahan barang dari area loading dock menuju gudang bahan baku menggunakan hand pallet yang memiliki dimensi ukuran 1.15 x 0.52 m.

Asumsi luas ruang yang digunakan yaitu 47.25 m2, dengan kapasitas untuk 4 orang.

Dimensi perabot :

Rak kain : 6 x 1 m x 2 buah = 12 m2 Rak peralatan : 0.6 x 0.9 m x 4 buah = 2.16 m2 Hand pallet : 1.15 x 0.52 m x 2 buah = 1.2 m2 Meja pemotong kain: 3 x 1.7 m x 1 buah = 5.1 m2 Sirkulasi manusia : 1.25m2 _{x 4 orang} _{= 5 m}2₊

25.46 m2

25.46 m2 x 100% = 86%

(55)

123 3.1.3.10. Gudang Pewarna

Gudang pewarna difungsikan untuk menyimpan bahan – bahan pewarna. Sistem penyimpanan barang menggunakan light duty racking dengan dimensi ukuran 0.6 x 0.9 m. Sistem material handling yang digunakan manual, menggunakan tenaga manusia.

Asumsi luas ruang yang digunakan yaitu 7.5 m2, dengan kapasitas 2 orang.

Dimensi perabot :

Rak bahan pewarna : 0.6 x 0.9 m x 6 buah = 3.24 m2 Sirkulasi manusia : 1.25m2 _{x 2 orang} _{= 2.5 m}2₊

5.74 m2 x 100% = 31 %

(56)

124 3.1.3.11. Ruang Serbaguna

Pada ruang serbaguna digunakan sebagai ruang untuk kegiatan seminar. Diasumsikan ruang ini digunakan untuk dapat menampung kapasitas 160 orang.

Asumsi luas ruang yang digunakan yaitu 217 m2 Dimensi perabot :

Kursi : 0.44 x 0.44 m x 160 buah = 30.98 m2 Dimensi manusia : 0.6 x 1.2mx 160 orang = 115.2 m2₊

146.18 m2 x 100% = 48 %

(57)

125 3.1.4. Studi Besaran Ruang dan Lahan Parkir

3.1.4.1. Studi Luas Bangunan

Besaran kebutuhan luas ruang Pusat Pengembangan Batik mengacu pada analisis sebagai berikut :

TSS = Time Saver Standards for Building Types, 2nd_edition. Chiara, Joseph De.

TSSI = Time Saver Standards for Interior Design and Space Planning. Chiara, Joseph De.

NAD = Neufert Architects Data, 2nd_{edition. Neufert, Ernst.} AS = Analisis Pribadi

DA = Data Arsitek. Neufrt, Ernst. SRK = Studi Ruang Khusus

Kebutuhan sirkulasi ruang mengacu pada buku Time Saver Standards for Building Types.

5-20% standar minimum

20% kebutuhan keluasa sirkulasi 30% kebutuhan kenyamanan fisik 40% kebutuhan kenyamanan psikologis 50% tuntutan spesifik kegiatan

70-100% keterkaitan dengan banyak kegiatan

Tabel 13. Standar MInimum Kebutuhan Sirkulasi Ruang.

(58)

126

No Nama Ruang Jumlah

Ruang Sumber Kapasitas Analisis Besaran Sirkulasi

Luas Ruang 1 Ruang Riset Pengembangan Motif

1 SRK 4

Meja komputer : 0.9 x 0.6m x 4 buah 2.16 m2

68% + 19.25 m2 Kursi : 0.45 x 0.55m x 4 buah 1 m2

2.52 x 1.01m x 1 buah 2.65 m2

Sirkulasi gerak manusia : 1.25 m2_{x 4}

orang 5 m2

Kabinet : 0.45 x 0.7m x 2 buah 0.63 m2

2 Ruang Riset Zat

Pewarna 1 SRK 3

Meja laboratorium : 0.6 x 0.8m x 2 buah 0.96 m2

59% + 12 m2 Meja : 0.6 x 0.8m x 3 buah 1.44 m2

Kursi : 0.45 x 0.55m x 3 buah 0.75 m2 Lemari : 0.45 x 0.7m x 2 buah 0.63 m2 Sirkulasi manusia : 1.25m2_{x 3 orang} _{3.75 m}2

3 Ruang Gambar 1 SRK 12

Meja gambar : 1.2 x 0.6m x 10 buah 7.2 m2

53% + 34 m2 Kursi : 0.45 x 0.55m x 10 buah 2.5 m2

orang 12.5 m2

4 Ruang Canting 1 SRK 24

Kursi dingklik : 0.25 x 0.25m x 24 buah 1.5 m2

82% + 100 m2 Gawangan : 0.3 x 1m x 24 buah 7.2 m2

Kompor listrik : 1.65 x .65m x 6 buah 16.34 m2 Sirkulasi gerak manusia : 1.25 m2_{x 24}

orang 30 m2

5 Ruang Pewarnaan 1 SRK 8

Bak zat pewarna : 0.4 x 0.8m x 5 buah 1.6 m2

276% + 64 m2 Bak pewarnaan : 0.6 x 1.2m x 2 buah 1.44 m2

Kolam perendaman : 1 x 2m x 2 buah 4 m2 Sirkulasi gerak manusia : 1.25 m2_{x 8}

orang 10 m2

(59)

127

No Nama Ruang Jumlah

Luas Ruang

6 Ruang Pelorodan 1 SRK 6

Tungku api : 0.9 x 2m x 2 buah 3.6 m2

82% + 22.5 m2 Bak pencucian : 0.8 x 0.8 x 2 buah 1.28 m2

orang 7.5 m2

7 Ruang Pencucian 1 SRK 6

Bak pencucian : 0.8 x 0.8m x 2 buah 1.28 m2

64% + 27.5 m2 Bak perendaman : 1 x 2m x 2 buah 4 m2

Bak peloyoran : 1 x 2m x 2 buah 4 m2 Sirkulasi gerak manusia : 1.25 m2_{x 6}

orang 7.5 m2

8 Ruang pengeringan 1 SRK 12 Sirkulasi gerak manusia : 1.25 m2 x 12

orang 15 m2 220% + 48 m2

9 Gudang Bahan Baku 1 SRK 4

Rak kain : 6 x 1m x 2 buah 12 m2

86% + 47.25 m2 Rak peralatan : 0.6 x 0.9m x 4 buah 2.16 m2

Hand pallet : 1.15 x 0.52m x 2 buah 1.2 m2 Meja pemotong kain : 3 x 1.7m x 1 buah 5.1 m2 Sirkulasi gerak manusia : 1.25 m2_{x 4}

orang 5 m2

10 Gudang pewarna 1 SRK 2

Rak bahan pewarna: 0.9 x 0.9m x 6 buah 3.24 m2

31% + 7.5 m2 Sirkulasi gerak manusia : 1.25 m2_{x 2}

orang 2.5 m2

11 Ruang serbaguna 1 SRK 160

Kursi : 0.44 x 0.44m x 160 buah 30.98 m2

48% + 217 m2 Dimensi manusia duduk : 0.6 x 1.2m x

160 orang 115.2 m2

Total + 599 m2

(60)

128

No Nama

Ruang

Jumlah

Luas Ruang

1 Galeri 1 AS 100

Prism case : 1 x 0.75m x 6 buah 4.5 m2

33% + 204 m2 Wall mounted case : 1.5 x 0.75m x 18

buah

20.25 m2 Free standing case : 0.6 x 0.6m x 6

buah 2.16 m2

Sirkulasi gerak manusia : 1.25 m2_x

100 orang 125 m2

Kursi panjang : 1.6 x 0.4m x 2 buah 1.28 m2

2 R. Informasi 1 AS 2

Meja : 1.5 x 0.6m x 1 buah 0.9 m2

5% + 3.7 m2 Kursi : 0.5 x 0.45 x 2 buah 0.45 m2

orang 2.5 m2

3 R. Display 1 AS 100

Rak display : 0.9 x 0.45m x 12 buah 4.86 m2

26% +24 m2 Meja display : 0.9 x 0.45m x 4 buah 1.62 m2

orang 12.5 m2

4 R. Ganti 6 TSS 1 Sirkulasi gerak manusia : 1.25 m2 x 6

orang 7.5 m2 5% + 7.88 m2

5 Kasir 2 TSS 4

Meja kasir : 1.2 x 0.7m x 2 1.68 m2

8% + 7.2 m2 Sirkulasi gerak manusia : 1.25 m2_{x 4}

orang 5 m2

Sirkulasi gerak manusia duduk : 0.6 x

1.2m x 55 orang 39.6 m2

(61)

129

No Nama

Ruang

Jumlah

Luas Ruang 6 Counter _foodcourt 5 AS 1

Meja counter : 1.3 x 0.6m x 5 buah 3.9 m2

45% + 8.75 m2 Sirkulasi gerak manusia : 0.6 x 1.2m x

15 orang 9 m2

7 Area makan 1 DA 110

Meja (kapasitas 4 orang) : 1.2 x 0.8m x

25 buah 24 m2

39% + 144 m2 Meja (kapasitas 2 orang) : 0.6 x 0.8m x

5 buah 2.4 m2

Sirkulasi gerak manusia : 1.25 m2_{x 25} orang

31.25 m2 Kursi makan : 0.45 x 0.4m x 110 buah 19.8 m2 8 R. Cuci

tangan 6 AS 4

Wastafel : 0.7 x 0.6m x 6 buah 2.52 m2

32% + 9 m2 Dimensi manusia berdiri : 0.6 x 1.2m x

6 orang 4.32 m2

Total + 408.53 m2

(62)

130

No Nama Ruang Jumlah

Luas Ruang

1 R. Tamu 1 TSSI 3

Meja : 0.6 x 0.9m 0.54 m2

25% + 7.5 m2 Sofa loveseat : 1.5 x 0.8m 1.2 m2

Sirkulasi gerak manusia : 1.25 m2_{x 3 orang} _{3.75 m}2 Sofa upholdstered seat : 0.66 x 0.74m 0.5 m2

2 R. Direktur 1 TSSI 3

Meja : 0.86 x 1.52m 1.3 m2

66% + 12 m2 Kursi : 0.6 x 0.5m x 3 buah 0.9 m2

Sirkulasi gerak manusia : 1.25 m2_{x 3 orang} _{3.75 m}2 Kabinet : 0.7 x 0.45m x 4 buah 1.28 m2

3 R. Rapat 1 AS 9

Meja : 1 x 1.2m x 2 buah 2.24 m2

32% + 24 m2 Meja direktur : 0.6 x 1.2m x 1 buah 0.72 m2

Sirkulasi gerak manusia : 1.25 m2_{x 9 orang} 11.25 m2 Kursi : 0.6 x 0.54m x 9 buah 2.92 m2

4 R. Resepsionis 1 AS 2

Meja : 1.5 x 0.6m 0.9 m2

5% + 4.2 m2 Sirkulasi gerak manusia : 1.25 m2_{x 2 orang} _{2.5 m}2

Kursi : 0.6 x 0.5m x 2 buah 0.6 m2

(63)

131

No Nama Ruang Jumlah

Ruang Sumber Kapasitas Analisis Besaran Sirkulasi Luas Ruang

5 R. Sekretaris 1 TSS,

AS 4

Meja : 0.86 x 1.52m x 2 buah 2.62 m2

59% + 16 m2 Sirkulasi gerak manusia : 1.25 m2_{x 4 orang} _{5 m}2

Kursi : 0.6 x 0.5m x 4 buah 1.2 m2 Kabinet : 0.7 x 0.45m x 4 buah 1.26 m2

6 R. Arsip 1 TSSI,

AS 2

Kabinet : 0.7 x 0.45m x 8 buah 2.84 m2

12% + 6 m2 Sirkulasi gerak manusia : 1.25 m2_{x 2 orang} _{2.5 m}2

7 R. Manajer 1 TSS,

AS 8

Meja : 0.86 x 1.52m x 4 buah 5.23 m2

92% + 38.5 m2 Kursi : 0.6 x 0.5m x 12 buah 3.6 m2

Sirkulasi gerak manusia : 1.25 m2_{x 8 orang} _{10 m}2 Kabinet : 0.7 x 0.45m x 4 buah 1.26 m2

8 R. Bendahara 1 TSS,

AS 4

Meja : 0.86 x 1.52m x 2 buah 2.62 m2

81% + 16 m2 Kursi : 0.6 x 0.5m x 4 buah 1.2 m2

9 R. Staf admin

& personalia 1

TSS,

AS 4

Meja : 0.86 x 1.52m x 4 buah 5.23 m2

73% + 22 m2 Kursi : 0.6 x 0.5m x 4 buah 1.2 m2

(64)

132

No Nama Ruang Jumlah

Luas Ruang

10 R. Staf humas

& publikasi 1 TSS 4

Meja : 0.86 x 1.52m x 4 buah 5.23 m2

73% + 22 m2 Kursi : 0.6 x 0.5m x 4 buah 1.2 m2

11 R. Staf sarpras 1 TSS 4

Meja : 0.86 x 1.52m x 2 buah 2.62 m2

59% + 16 m2 Kursi : 0.6 x 0.5m x 4 buah 1.2 m2

12 R. Teknisi 1 TSS 4

Meja : 0.86 x
