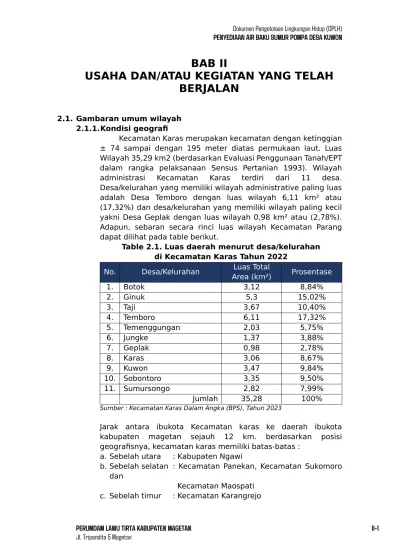

BAB II
USAHA DAN/ATAU KEGIATAN YANG TELAH BERJALAN
2.1. Gambaran umum wilayah 2.1.1.Kondisi geografi
Kecamatan Karas merupakan kecamatan dengan ketinggian
± 74 sampai dengan 195 meter diatas permukaan laut. Luas Wilayah 35,29 km2 (berdasarkan Evaluasi Penggunaan Tanah/EPT dalam rangka pelaksanaan Sensus Pertanian 1993). Wilayah administrasi Kecamatan Karas terdiri dari 11 desa.
Desa/kelurahan yang memiliki wilayah administrative paling luas adalah Desa Temboro dengan luas wilayah 6,11 km² atau (17,32%) dan desa/kelurahan yang memiliki wilayah paling kecil yakni Desa Geplak dengan luas wilayah 0,98 km² atau (2,78%).
Adapun, sebaran secara rinci luas wilayah Kecamatan Parang dapat dilihat pada table berikut.
Table 2.1. Luas daerah menurut desa/kelurahan di Kecamatan Karas Tahun 2022
No. Desa/Kelurahan Luas Total
Area (km²) Prosentase
1. Botok 3,12 8,84%
2. Ginuk 5,3 15,02%
3. Taji 3,67 10,40%
4. Temboro 6,11 17,32%
5. Temenggungan 2,03 5,75%
6. Jungke 1,37 3,88%
7. Geplak 0,98 2,78%
8. Karas 3,06 8,67%
9. Kuwon 3,47 9,84%
10. Sobontoro 3,35 9,50%
11. Sumursongo 2,82 7,99%
Jumlah 35,28 100%
Sumber : Kecamatan Karas Dalam Angka (BPS), Tahun 2023
Jarak antara ibukota Kecamatan karas ke daerah ibukota kabupaten magetan sejauh 12 km. berdasarkan posisi geografisnya, kecamatan karas memiliki batas-batas :
a. Sebelah utara : Kabupaten Ngawi
b. Sebelah selatan : Kecamatan Panekan, Kecamatan Sukomoro dan
Kecamatan Maospati c. Sebelah timur : Kecamatan Karangrejo
d. Sebelah barat : Kecamatan Panekan dan Kabupaten Ngawi
Gambar 2.1. Peta administrasi Kecamatan Karas
2.1.2.Kondisi topografi
Topografi pada dasarnya menampilkan relief permukaan model tiga dimensi dan identifikasi jenis lahan. Berdasarkan Peta Topografi yang mendasari dari data RTRW Kabupaten Magetan Tahun 2012 yang terdapat pada Gambar 2.2. terbagi dalam 5 bentuk lahan/ topografi yaitu Landai, Landai Bergelombang, Agak Terjal, Terjal dan Curam. Dilihat dari tingkat topografi kabupaten magetan dibagi menjadi 5 tipologi wilayah antara lain:
1. Tipe wilayah yang landai dengan kelerengan 0%-2% yaitu Kecamatan Kartoharjo, Kecamatan Barat, Kecamatan Karangrejo, Kecamatan Karas, Kecamatan Maospati, Kecamatan Sukomoro, Kecamatan Bendo, Kecamatan Takeran, Kecamatan Kawedanan, Kecamatan Nguntoronadi, Kecamatan Lembeyan, Kecamatan Panekan, Kecamatan Magetan, Kecamatan Ngariboyo, Kecamatan Parang, Kecamatan Sidorejo dan Kecamatan Plaosan;
2. Tipe wilayah yang landai bergelombang dengan kelerengan 2%-15% yaitu Kecamatan Kawedanan, Kecamatan Lembeyan, Kecamatan Parang, Kecamatan Ngariboyo, Kecamatan Panekan, Kecamatan Sidorejo, Kecamatan Plaosan dan Kecamatan Poncol;
3. Tipe wilayah yang agak terjal dengan kelerengan 15%-25%
yaitu Kecamatan Kecamatan Kawedanan, Kecamatan Lembeyan, Kecamatan Parang, Kecamatan Panekan, Kecamatan Sidorejo, Kecamatan Plaosan dan Kecamatan Poncol;
4. Tipe wilayah yang terjal dengan kelerengan 25%-40% yaitu Kecamatan Parang, Kecamatan Panekan, Kecamatan Sidorejo, Kecamatan Plaosan dan Kecamatan Poncol;
5. Tipe wilayah yang curam dengan kelerengan >40% yaitu hanya Kecamatan Plaosan.
Jadi topografi pada Kecamatan Karas yakni landai dengan kelerangan 0%-2%.
Gambar 2.2. Peta topografi Kabupaten Magetan
2.1.3.Kondisi geologi
Geologi menjadi salah satu faktor yang dapat mempengaruhi karakteristik di suatu wilayah. Kabupaten Magetan memiliki 14 Formasi batuan yaitu Aluvial, Anak Lava, Batuan Gunungapi Lawu, Breksi Jobolarangan, Formasi Dayakan, Formasi Nglanggran, Lahar Lawu, Lava Butak, Lava Candraadimuka, Lava Sidoramping, Tuf Butak, Tuf Jobolarangan, Tuf Tambal. Setiap formasi memiliki karakteristik yang berbeda- beda misalnya lahar lawu tersusun atas komponen andesit, basalt dan sedikit batuan apung, komponen tersebut tercampur dengan pasir gunung api. Breksi Jobolarangan terdiri dari breksi gunung api dan sisipan lava andesit. Lava candraadimuka terdiri dari lava andesit dari kawuh condrodimuko. Berdasarkan Peta Geologi yang mendasari data RTRW Kabupaten Magetan Tahun 2012 menunjukan bahwa Kecamatan Karas terdapat formasi Aluvial dan Lahar Lawu. Peta geologi Kecamatan Karas sebagaimana disajikan pada gambar 2.3. berikut.
2.1.4.Kondisi klimatologi
Curah hujan tertinggi pada tahun 2022 saat bulan februari dengan curah hujan sebanyak 363 mm. Sementara itu, di kecamatan Karas terdapat lokasi penakar hujan.
Table 2.2. Pengamatan unsur iklim menurut bulan di stasiun Karas Tahun 2022
No. Bulan Curah Hujan
(mm)
Hari Hujan (Hari)
1. Januari 355 24
2. Februari 226 16
3. Maret 379 23
4. April 327 16
5. Mei 207 15
6. Juni 140 13
7. Juli 42 5
8. Agustus 90 3
9. September 78 5
10. Oktober 118 15
11. November 379 19
12. Desember 270 18
Sumber : Kecamatan Karas Dalam Angka (BPS), Tahun 2023
Peta curah hujan di Kecamatan Karas sebagaimana disajikan pada gambar 2.4. berikut.
Gambar 2.3. Peta geologi Kecamatan Karas
Gambar 2.4. Peta curah hujan Kecamatan Karas
2.1.5.Kondisi demografi
Jumlah penduduk Kecamatan Karas Tahun 2022 berdasarkan Kecamatan Karas Dalam Angka Tahun 2023 Kabupaten Magetan sebanyak 38.874 jiwa, terdiri dari 19.070 laki-laki dan 19.804 perempuan. Desa/kelurahan dengan jumlah penduduk terbanyak yakni Desa Temboro sebanyak 8.279 jiwa, sedangkan desa/kelurahan dengan jumlah penduduk paling sedikit adalah Desa Geplak dengan jumlah penduduk 1.652 jiwa. Untuk lebih rinci, dapat dilihat pada table berikut.
Table 2.3. Jumlah penduduk dan rasio jenis kelamin menurut desa/kelurahan di Kecamatan Karas Tahun 2022
No .
Desa/
Kelurahan
Jumlah Pendudu
k
Prosenta se Pendudu
k
Kepadat an Pendudu
k per Km²
Rasio Jenis Kelamin
1. Botok 1.807 4,65% 579 94,09
2. Ginuk 5.459 14,04% 1.030 99,02
3. Taji 2.474 6,36% 674 92,08
4. Temboro 8.279 21,30% 1.355 98,25
5. Temenggung an
2.821 7,26% 1.390 91,64
6. Jungke 1.882 4,84% 1.374 93,82
7. Geplak 1.652 4,25% 1.686 93,90
8. Karas 3.743 9,63% 1.223 95,46
9. Kuwon 4.280 11,01% 1.233 97,42
10 .
Sobontoro 3.844 9,89% 1.147 96,83
11 .
Sumursongo 2.633 6,77% 934 97,23
38.874 100% 1.102 96,29
Sumber : Kecamatan Karas Dalam Angka (BPS), Tahun 2023
2.2. Nama Usaha dan/atau Kegiatan
Usaha dan/atau kegiatan yang sedang berjalan dan dimintakan persetujuan lingkungan yakni Penyediaan Air Baku Sumur Pompa Desa Kuwon di Desa Kuwon Kecamatan Karas Kabupaten Magetan.
2.3. Lokasi Usaha dan/atau Kegiatan
Lokasi usaha dan/atau kegiatan Sumur Pompa Desa Kuwon secara administrative berada di wilayah Desa Kuwon Kecamatan Karas Kabupaten Magetan. Status lahan merupakan lahan milik Perumdam Lawu Tirta dengan luas 550 m². Jarak Desa Kuwon ke Ibukota Kecamatan berjarak 3 km dengan waktu tempuh 7 menit, sedangkan jarak terhadap Ibukota Kabupaten Magetan sejauh ±15 km dengan waktu tempuh 20
menit. Lokasi usaha dan/atau kegiatan berada pada titik koordinat 7°34'35.9"LS dan 111°22'39.2"BT dengan ketinggian ±134 mdpl.
Adapun batas-batas administrative Sumur Pompa Desa Kuwon sebagai berikut :
Utara : Lahan perkebunan
Selatan : Jalan Karas-Karangrejo
Timur : Lahan perkebunan
Barat : Persawahan
Peta lokasi usaha dan/atau kegiatan Sumur Pompa Desa Kuwon sebagaimana disajikan pada gambar 2.5.
2.4. Kesesuaian Usaha dan/atau Kegiatan dengan tata ruang
Berdasarkan surat Keterangan Kesesuaian Ruang Nomor 600.3.9.2/2395/403.104/TR/2023 yang diterbitkan tanggal 11 Desember 2023 oleh Dinas Pekerjaan Umum dan Penataan Ruang Kabupaten Magetan dan Peraturan Daerah Kabupaten Magetan Nomor 15 Tahun 2012 tentang Rencana Tata Ruang Wilayah (RTRW) Kabupaten Magetan Tahun 2012-2032, bahwa hasil verifikasi lapangan sumur pompa Desa Kuwon masuk dalam kawasan Rencana Permukiman dan tidak masuk dalam LSD (lahan sawah dilindungi). Peta pola ruang sumur pompa di Desa Kuwon Kecamatan Karas sebagaimana disajikan pada gambar 2.6.
Gambar 2.5. Peta Lokasi Sumur Pompa Desa Kuwon
Gambar 2.6. Peta pola ruang sumur pompa Desa Kuwon
2.5. Mulai beroperasi
Sumur Pompa Desa Kuwon mulai dibangun dan dioperasikan pada tahun 2021.
2.6. Deskripsi Usaha dan/atau Kegiatan
Usaha dan/atau kegiatan Sumur Pompa Desa Kuwon Perumdam Lawu Tirta Kabupaten Magetan terdiri atas 3 (tiga) unit jaringan diantaranya, unit air baku, unit jaringan transmisi dan unit jaringan distribusi. Jaringan transmisi berfungsi untuk mengalirkan air dari sumber air baku ke unit produksi/distribusi. Sedangkan fungsi jaringan distribusi adalah untuk mengalirkan air dari unit produksi/distribusi ke unit pelayanan. Jaringan distribusi menggunakan pompa yang di set pada panel reservoir dengan tekanan sampai dengan 5 bar. Selanjutnya aliran dari pompa yang bertekanan dan dihubungkan dengan jaringan distribusi sampai ke sambungan rumah (SR). Sumur bor Desa Kuwon memiliki kapasitas 25 liter/detik dengan kedalaman sumur mencapai 125 meter.
2.1.1. Kegiatan utama dan kegiatan pendukung 1. Kegiatan utama
Kegiatan utama yang dilingkup dalam Dokumen Pengelolaan Lingkungan Hidup Sumur Pompa Desa Kuwon adalah penyediaan air baku dengan konstruksi Sumur Pompa Desa Kuwon yang berlokasi Di Desa Kuwon Kecamatan Karas Kabupaten Magetan. Pada unit air baku ini terdapat 2 (dua) utilitas yang terpasang diantaranya konstruksi sumur pompa dan sistem pompa. Rincian masing-masing utilitas tersebut dijelaskan sebagai berikut.
A. Konstruksi sumur pompa
Sumur pompa dalam merupakan sebuah konstruksi yang dilakukan dengan proses penggalian tanah agar bisa mendapatkan sumber mata air yang berada di dalam tanah. Pembangunan sumur bor juga harus memperhatikan kondisi lingkungan seperti ketinggian muka air tanah, potensi kemampuan cekungan air tanah untuk dieksploitasi serta prakiraan produktifitas sumur yang akan dibuat. Sumur Pompa Desa Kuwon yang ada memiliki spesifikasi sebagai berikut:
1) Debit (Q) : 13 liter/detik
2) Kedalaman : 125 meter
3) SWL (From Top Casing) : 13,4 meter
4) SWL (From Ground Level) : 16,84 meter 5) Pipa jambang
Jenis pipa : PVC AW
Diameter pipa : Ø 10 inch
6) Reducer : Ø 10 inch
Ø 6 inch
7) Pipa screen
Jenis pipa : PVC AW
Diameter pipa : Ø 6 inch

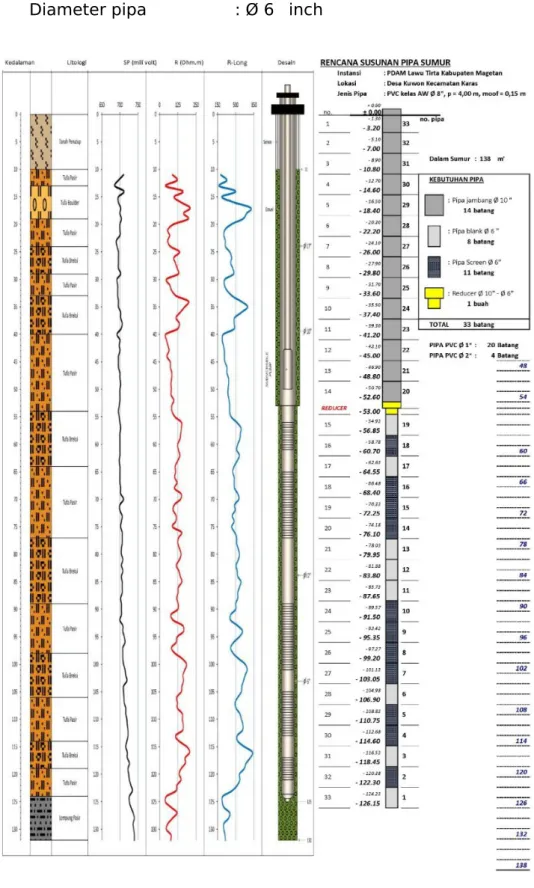

Gambar 2.7. Well Logging Sumur Pompa Kuwon Karas
B. Sistem pompa
Pompa adalah suatu jenis mesin yang digunakan untuk memindahkan fluida dari suatu tempat yang rendah ketempat yang lebih tinggi atau dari tempat yang bertekanan rendah ketempat yang bertekanan lebih tinggi. Untuk memidahkan ini diperlukan gaya tekan sehingga dapat mengatasi hambatan akibat perbedaan tinggi permukaan, maka terjadilah perubahan energi dari kinetik menjadi hidrolis.
Salah satu utilitas yang ada dalam sumur bor Kecamatan Karas adalah sistem pompa. Sistem pompa yang digunakan adalah pompa celup/submersible (Franklin) yang terbuat dari material stainless steel dengan tipe pompa SP 60-8. Pompa berada pada kedalaman 30 meter dengan daya pompa 15 kW.
Gambar 2.8. Pompa Submersible (Franklin)
Tabel 2.4. Sepesifikasi Teknis Pompa Sumur Pompa Kuwon
MOTOR POMPA
Merek Daya
Pipa Kolo m GI 4"
SWL
(mm) PWL
(mm) Merek Type Head Debit
(ltr/dtk) Panel Frankli
n
18
Kw 24 14 18 APP KENJI
SP 77
- 5 25
Start Delta Pompa submersible termasuk pompa sentrifugal, jenis pompa dengan letak permaukaan air di luar kekuatan hisap pompa biasa.
Pompa dengan sumbu vertikal dan motor penggeraknya merupakan satu unit yang dipasang terbenam di bawah permukaan air dan posisi pompa digantung pada pipa penyalur.
Motor berada di bawah pompa, karena air mengalir dari bawah maka diameter motor lebih kecil daripada pompa biasa. Dengan demikian pompa terlihat Panjang dan berbentuk batang.
2. Kegiatan pendukung
Kegiatan pendukung penyediaan air baku dengan memanfaatkan Sumur Pompa Desa Kuwon berupa :
A. Unit Transmisi, Unit Distribusi dan Unit Pelayanan
Unit transmisi, unit distribusi dan unit pelayanan ini dimulai dari sumur pompa yang kemudian air dialirkan melalui jaringan pipa transmisi. Selanjutnya air masuk pada reservoir (Menara air) untuk ditampung sementara sebelum dialirkan langsung menuju masing-masing pelanggan/ sambungan rumah (SR). Untuk masing- masing utilitas pada kegiatan pendukung ini akan dijelaskan secara rinci sebagai berikut.
1) Reservoir
Reservoir digunakan dalam sistem distribusi untuk menyeimbangkan debit pengaliran, mempertahankan tekanan dan mengatasi keadaan darurat. Untuk optimasi penggunaan, reservoir harus diletakkan sedekat mungkin dengan pusat daerah pelayanan. Reservoir distirbusi ditempatkan lokasi dalam daerah pelayanan. Reservoir distribusi juga digunakan untuk mengurangi variasi tekanan dalam sistem distribusi. Reservoir di tempat yang tinggi dapat dipergunakan dengan baik untuk pemantapan tekanan. Garis derajat hidraulik pada suatu saat pemakaian yang tinggi dalam suatu sistem dengan tangki yang tinggi yang terletak di tempat yang salah. Tekanan akan cukup rendah di ujung sistem yang jauh. Kondisi tekanan akan membaik bila tangki tinggi itu terletak dekat daerah konsumen tinggi (pusat beban). Bila kondisi topografi tidak memungkinkan adanya tinggi tekanan yang cukup dari suatu reservoir permukaan, maka suatu tabung tegak atau tangki tinggi dapat dipergunakan untuk mendapatkan tinggi yang diperlukan.
Pada kegiatan penyediaan Sumur Pompa Desa Kuwon reservoir yang dimiliki berkapasitas 100 m³, dengan ketinggian 15 meter pada elevasi ±134,21 mdpl dan berada pada titik koordinat 7°34'35"S 111°22'39"E. Lokasi reservoir berada di kantor cabang VIII Perumdam Lawu Tirta Kabupaten Magetan.
Gambar 2.9. Reservoir Sumur Bor Desa Kuwon 2) Jaringan pipa
Jaringan pipa pada penyediaan Sumur Pompa Desa Kuwon terdiri dari jaringan pipa transmisi dan jaringan pipa distribusi.
Jaringan pipa transmisi merupakan sistem jaringan yang berfungsi untuk menyalurkan air bersih dari sumber air baku ke unit distribusi, dalam hal ini reservoir. Perencannaan teknis jaringan pipa transmisi harus mengoptimalkan jarak antara sumber air baku menuju unit distribusi sependek mungkin. Hal ini karena pada dasarnya dirancang untuk mengalirkan debit aliran untuk kebutuhan jam puncak.
Pemasangan pipa transmisi, perlu memasang angker penahan pipa pada bagian belolkan baik dalam bentuk belokan arah vertikal maupun belokan arah horizontal untuk menahan gaya yang ditimbulkan akibat tekanan internal dalam pipa dan energi kinetic dari aliran air dalam pipa yang mengakibatkan kerusakan pipa maupun kebocoran aliran air dalam pipa tersebut secara berlebihan. Sistem transmisi harus menerapkan metode- metode yang mampu mengendalikan pukulan air (water hammer) yang bilamana sistem aliran tertutup dalam suatu pipa transmisi terjadi perubahan kecepatan aliran air secara tiba-tiba yang menyebabkan pecahnya pipa transmisi atau berubahnya posisi pipa transmisi dari semula. Secara detail mengenai kriteria teknis pipa transmisi disajikan dalam tabel berikut.
Tabel 2.5. Kriteria Pipa Transmisi No
. Uraian Nota
si Kriteria 1. Debit perencanaan Qmax Kebutuhan air hari
maksimum
Qmax=FmaxxQrata-rata
2. Faktor hari maksimum Fmax 1.10-1.25
3. Jenis saluran - Pipa/saluran
terbuka 4. Kecepatan aliran di dalam
pipa :
Kecepatan minimum Kecepatan maksimum Pipa PVC
Pipa DCIP
Vmin
Vmax
Vmax
0.3 m/det 3.0 m/det 6.0 m/det 5. Tekanan air dalam pipa :
Tekanan minimum Tekanan maksimum Pipa PVC
Pipa DCIP
Hmin
Hmax
10 meter 80 meter 100 meter 6. Kecepatan saluran terbuka :
Kecepatan minimum
Kecepatan maksimum Vmin
Vmax
0.5 m/det 1.5 m/det 7. Kemiringan saluran terbuka S (0.5-1)0/00 8. Tinggi bebas saluran
terbuka
Hw 15 cm (minimum) 9. Kemiringan tebing terhadap
saluran
- 45˚ (untuk bentuk trapezium)
Sumber : Pedoman Teknsi Pd T-09-2005-C Penyediaan Air Minum Berbasis Masyarakat (PAM BM)
Selanjutnya, Jaringan distribusi merupakan sistem jaringan yang berfungsi untuk menyalurkan air bersih dari sumber air baku ke sambungan rumah. Air bersih dari sumber air baku didistribusikan ke 3 kecamatan yang dilayani oleh PDAM Lawu Tirta Kabupaten Magetan yaitu Kecamatan Karas, Kecamatan Karangrejo dan Kecamatan Magetan. Didalam poses pendistribusian tersebut air dialirkan sementara melalui bangunan Menara air (reservoir) yang terdapat di Kecamatan Karas. Selanjutnya dari reservoir tersebut, air didistribusikan 3 kecamatan. Sistem perpipaan yang digunakan untuk distribusi ada bermacam-macam yaitu pipa galvanis/PVC/HDPE. Secara
detail mengenai kriteria teknis pipa transmisi disajikan dalam tabel berikut.
Tabel 2.6. Kriteria Pipa Distribusi No
. Uraian Nota
si Kriteria 1. Debit perencanaan Qpunca
k
Kebutuhan air jam puncak
Qpeak=FpeakxQrata-rata
2. Faktor hari maksimum Fpuncak 1.5-2 4. Kecepatan aliran di dalam
pipa :
- Kecepatan minimum - Kecepatan maksimum
Pipa PVC atau ACP Pipa baja atau DCIP
Vmin
Vmax
Vmax
0.3 m/det 3.0 m/det 6.0 m/det 5. Tekanan air dalam pipa :
- Tekanan minimum
- Tekanan maksimum Pipa PVC atau ACP Pipa baja atau DCIP
Hmin
Hmax
Hmax
(10-15) meter, pada titik jangkauan
pelayanan terjauh (pada titik
sambungan rumah/konsumen terjauh)
80 meter 100 meter
Sumber : Pedoman Teknsi Pd T-09-2005-C Penyediaan Air Minum Berbasis Masyarakat (PAM BM)
Gambar 2.10. Peta jaringan penyediaan air baku sumur pompa Desa Kuwon
B. Pemeliharaan Unit Air Baku Sumur Pompa
Pemeliharan (maintenance) atau perawatan terhadap sumur pompa Desa Kuwon dilakukan apabila terjadi konsleting atau rusaknya sistem pompa yang ada di dalam sumur pompa. Akan tetapi potensi terjadinya kerusakan tersebut jarang terjadi sehingga pemeliharaan yang dilakukan yakni pengecatan ulang sumur pompa dan membersihkan area sumur pompa dari sampah- sampah seperti seresah daun, ranting dan lain-lain.
C. Layanan pelanggan
Kapasitas layanan sumur bor Desa Kuwon Kecamatan Karas untuk memenuhi kebutuhan air bersih di sebagian kecil wilayah Kecamatan Karas Kabupaten Magetan dibawah pengelolaan Perumdam Lawu Tirta Cabang 8 Karas yang berlokasi di Jalan Karas- Karangrejo. Saat ini Sumur Bor Desa Kuwon dengan jumlah sambungan rumah (SR) 1.028 SR. Daerah pelayanan Sumur Pompa Desa Kuwon meliputi sebagian Kecamatan Karas, Kecamatan Karangrejo dan Kecamatan Magetan dengan jumlah penduduk sebanyak 121.519 jiwa, dengan jumlah KK terlayani sebanyak 5.513 KK terlayani dan jumlah jiwa terlayani 16.178 jiwa atau sebesar 13.31%.
Rincian desa yang terlayani oleh penyediaan air baku sumur pompa Desa Kuwon seperti pada tabel berikut.
Tabel 2.7. Cakupan daerah layanan No
. Kecamatan Desa/Kelurahan Keterangan
1. Karas Karas
Jungke Sobontoro Sumursongo 2. Karangrejo Karangrejo
Manisrejo Pelem Grabahan Patihan 3. Magetan Purwosari
Sumber : Perumdam Lawu Tirta Kabupaten Magetan, Tahun 2024
2.1.2. Penggunaan lahan
Luas lahan usaha dan/atau kegiatan sumur bor Kecamatan Karas secara keseluruhan seluas 550 m². Pada area seluas 550 m², terdapat bangunan kantor penunjang yang juga digunakan sebagai gudang penyimpanan peralatan. Status lahan yang merupakan hak guna bangunan atas nama Perusahaan Daerah Air Minum (PDAM) Kabupaten Magetan dengan nomor sertifikat HGB 00001.
Gambar 2.11. Lokasi Sumur Pompa Kecamatan Karas 2.1.3. Ketenagakerjaan
Tenaga kerja dibutuhkan untuk menunjang operasional Sumur Pompa Desa Kuwon yang bertugas untuk melakukan pemeliharaan prasarana dan sarana seperti penggantian pompa, jaringan perpipaan dan kran pada sambungan rumah. Tenaga kerja disesuaikan dengan kualifikasi yang ada dan diprioritaskan dari warga setempat yang memahami betul karakteristik dan tipologi wilayah, hal ini terkait dengan kondisi medan dan jalur perpipaan.
Table 2.8. Tenaga Kerja Operasional No
. Tenaga Kerja Kualifikasi Jumlah
1. Kepala Cabang S1 1 orang
2. Kepala TU D3/S1 1 orang
3. Tenaga
Teknis/Lapangan SMA/STM 3 orang Jumlah 5 orang Sumber : Perumdam Lawu Tirta, Tahun 2024 2.1.4. Penggunaan sumberdaya
Dalam operasionalnya, Sumur Pompa Desa Kuwon menggunakan sumberdaya energi. Ketersediaan energi listrik menjadi kebutuhan mutlak pada kegiatan operasional Sumur Pompa Desa Kuwon. Untuk operasional suatu utilitas dalam konstruksi sumur pompa dalam dibutuhkan adanya energi listrik untuk menjalankan sistem pompa.
Sumber energi yang digunakan berasal dari PLN dengan kapasitas daya sebesar 41.000 VA.
2.1.5. Penggunaan bahan penolong
Bahan penolong adalah suatu produk yang digunakan dalam proses produksi tetapi bukan merupakan bagian dari bahan baku utama untuk produk yang dihasilkan. Bahan penolong merupakan item yang
dapat melengkapai fungsi, meningkatkan efisiensi atau keamanan produksi tetapi bukan menjadi bagian utama dari produk jadi.
Pada penyediaan air baku sumur pompa Desa Kuwon menggunakan bahan penolong berupa bahan kimia yakni chlor dengan rata-rata penggunaan chlor perhari 0,5 mg/l.
2.7. Informasi Usaha dan/atau Kegiatan dan Kondisi lingkungan di sekitar
Lokasi Sumur Pompa Desa Kuwon yang berada pada kawasan rencana permukiman dengan dominasi kegiatan yang ada di sekitar lokasi sumur pompa dalam berupa kegiatan pertanian. Adapun rincian jenis kegiatan yang ada di sekitar sumur pompa dalam antara lain : 1. Kegiatan pertanian/perkebunan
Kegiatan pertanian/perkebunan banyak ditemukan di sekitar lokasi sumur pompa mengingat pada sekitar lokasi masuk dalam rencana pola ruang pertanian tanaman pangan.
Gambar 2.12. Kegiatan pertanian/perkebunan sekitar lokasi kegiatan
2. Kegiatan perkantoran
Kegiatan perkantoran yang terdekat dengan lokasi Sumur Pompa Desa Kuwon ada kantor kepolisian sektor Karas. Secara umum, kegiatan perkantoran berpotensi menghasilkan timbulan air limbah dan bangkitan lalu lintas yang memiliki dampak kumulatif, yaitu dampak yang terjadi di masa mendatang.
Gambar 2.13. Kantor Kepolisian Sektor Karas 3. Kegiatan permukiman
Kegiatan permukiman yang terdekat berada pada jarak ±400 meter dari lokasi Sumur Pompa Desa Kuwon. Interaksi yang dihasilkan dari kegiatan permukiman dengan kegiatan Sumur Pompa Desa Kuwon bersifat akumuulatif yang ditunjukkan dengan komunikasi dan hubungan sosial antara Perusahaan dengan lingkungan permukiman yang ada terutama keberadaan timbulan air limbah serta bangkitan lalu lintas dari masing-masing sumber bangkitan.
Gambar 2.14. Permukiman Penduduk Desa Kuwon
2.8. Usaha dan/atau Kegiatan yang menjadi sumber dampak dan besaran Dampak Lingkungan Hidup yang telah terjadi
Deskripsi mengenai komponen usaha dan/atau kegiatan Sumur Pompa Desa Kuwon yang berada di Desa Kuwon Kecamatan Karas Kabupaten Magetan diuraikan sebagai berikut.
1. Pertemuan Konsultasi Masyarakat (PKM)
Dalam rangka meningkatkan dan mengoptimalkan kinerja pelayanan penyediaan Sumur Pompa Desa Kuwon, PERUMDAM Lawu Tirta Kabupaten Magetan melakukan kegiatan pertemuan konsultasi masyarakat (PKM)/sosialisasi. Pertemuan konsultasi masyarakat (PKM) dibutuhkan sebagai salah satu wujud keterbukaan dan terbangunnya komunikasi dan koordinasi antar pihak dan antar
pemangku kepentingan terutama dengan masyarakat. Sebagaimana dipahami bahwa air merupakan benda sosial dimana dengan keberadaannya, fitrah manusia saling bantu untuk memberikan Sebagian yang dimiliki kepada pihak lain yang membutuhkan. Meski demikian, air akan menjadi benda ekonomi yang memiliki nilai komoditas Ketika keberadaannya menyangkut aspek bisnis. Untuk itu keterlibatan semua pihak dalam penyediaan air bersih menjadi hal yang masif dilakukan.
Pada kegiatan Sumur Pompa Desa Kuwon telah dilakukan sosialisasi terkait operasional Sumur Pompa Desa Kuwon yang dilaksanakan pada hari Rabu tanggal 22-11-2023 di Balai Desa Kuwon. Dalam kegiatan sosialisasi, disampaikan bahwa total debit air tanah yang diambil tidak akan mengganggu atau mengurangi cadangan air sumur warga yang ada di sekitar. Pada kegiatan sosialisasi juga disampaikan untuk membuat sumur resapan disekitar sumur sebagai salah satu cara memulihkan cadangan air tanah.
Dengan begitu, dampak penurunan muka air tanah bisa dicegah.
Adapun beberapa hasil kesepakatan sosialisasi ini antara lain :
a. Pada prinsipnya masyarakat tidak keberatan dengan pemanfaatan air tanah mengingat kegiatan tersebut guna untuuk memenuhi kebutuhan air bersih di Kabupaten Magetan;
b. Pihak PERUMDAM Lawu Tirta Kabupaten Magetan ikut serta dalam mendukung keamanan sumber air tanah dan upaya pengelolaan lingkungan sekitar sumur.
Gambar 2.15. Pertemuan konsultasi masyarakat (PKM) di Desa Kuwon
2. Pengoperasian dan pemeliharaan unit air baku a. Konstruksi sumur pompa dalam
Seiring dengan berjalannya waktu konstruksi suatu sumur pasti akan mengalami penurunan fungsi akibat kerusakan utilitas selama waktu operasi dan umur konstruksi. Pemeliharaan terhadap konstruksi Sumur Pompa Desa Kuwon dilakukan setiap 6 (enam)
bulan sekali. Kegiatan pemeliharaan ini dilakukan untuk menjaga kualitas air yang akan digunakan. Beberapa kegiatan yang dilakukan dalam pemeliharaan konstruksi Sumur Pompa Desa Kuwon diantaranya:
- Mengecek kerusakan pada pipa casing, apakah ada kerusakan seperti retak/bocor;
- Melakukan pengecekan terhadap aksesoris sumur, seperti water meter dan gate valve.
Kemudian dalam operasionalnya, keberlangsungan sumber air baku sangat dipengaruhi oleh potensi imbuhan air di daerah hulu. Memperhatikan kondisi daerah sekitar sumur tepatnya di wilayah Desa Kuwon terdapat beberapa yang sudah terjadi perubahan fungsi lahan menjadi saran hunian atau fungsi lain, maka kondisi yang dapat ditimbulkan adalah berkurangnya daerah resapan air yang dapat menunjang imbuhan air tanah pada daerah dibawahnya.
b. Sistem pompa
Pada operasionalnya, air tanah dipompa ke permukaan kemudian ditampung pada reservoir yang ada sebelum dialirkan ke setiap sambungan rumah/pelanggan. Pompa yang digunakan merupakan pompa celup (submersible), dengan operasional pompa selama 20 jam yang secara otomatis pompa tersebut akan beroperasi. Dengan seiring berjalannya waktu, pompa yang termasuk salah satu utilitas pada sumur pompa dalam akan mengalami penurunan fungsi, seperti performa daya hisap yang sudah tidak sesuai spesifikasi atau bahkan mengalami kerusakan yang menyebabkan pompa tersebut tidak mau beroperasi. Maka diperlukan suatu perawatan/pemeliharaan/pengecekan secara berkala untuk bisa mempertahankan performa pompa.
3. Pengoperasian dan pemeliharaan unit distribusi a. Reservoir
1) Pembersihan bangunan reservoir
Selama proses penampungan air bersih yang ditransmisi dari sumur pompa dalam melalui jaringan transmisi tidak menutup kemungkinan partikel-partikel pasir dan lumpur terbawa aliran air dan mengendap pada bagian dasar bangunan reservoir. Proses aliran dan pengendapan yang berlangsung dalam kurun waktu lama menyebabkan partikel-partikel tersebut mengendap menjadi sedimen didasar kolam/reservoir. Tehadap ndapan/ sedimen yang mengendap didasar bangunan reservoir harus dilakukan pengambilan atau pengurasan secara periodik.
Dampak dari aktivitas pengoperasian dan pemeliharaan reservoir berupa timbulan sedimen yang terbawa aliran masuk ke dalam bangunan reservoir. Besaran sedimen rata-rata sebesar 0,5 kg/tahun.
2) Pengecatan
Pemeliharaan bangunan reservoir dapat dilakukan dengan melakukan pengecatan secara periodik. Pengecetan bangunan juga merupakan penanda/marking point bagi keberadaan reservoir. Dampak kegiatan pengecatan bangunan reservoir berupa timbulan sampah bekas kemasan/kaleng cat dan minyak cat serta kuas maupun kain lap yang digunakan untuk kegiatan pengecatan dengan timbulan rata-rata sebesar 2,5 kg/tahun.
b. Jaringan pipa distribusi
Pemeliharaan berkala jaringan pipa distribusi dilakukan setiap satu bulan sekali melalui pemeriksaan sistem pipa distribusi yang disambungkan dari bangunan reservoir. Sedangkan perbaikan jaringan distribusi dilakukan secara insidentil Ketika terjadi kerusakan berupa rembesan. Kebocoran sampai pipa distribusi yang pecah pada ruas jaringan distribusi di wilayah pleyanan yang meliputi Kecamatan Karas, Kecamatan Karangrejo dan Kecamatan Magetan.
Pemeliharaan dan perbaikan yang dilakukan diantaranya adalah sebagai berikut.
1) Mobilisasi material dan peralatan
Alat dan material konstruksi akan ditempatkan pada area kerja pada lokasi yang mengalami kerusakan dan membutuhkan perbaikan. Material pipa dan aksesoris yang digunakan didatangkan secara bertahap seiring dengan rencana kemajuan pekerjaan perbaikan.
2) Pekerjaan perbaikan/pemasangan pipa/penggantian aksesoris Jenis pipa yang digunakan adalah GIP dan PVC kelas AW.
Jenis pipa yang digunakan tergantung pada tahap konstruksi awal pekerjaan pembangunan jaringan pipa masing-masing ruas. Adapun tahap pekerjaan perbaikan dan pemasangan pipa pengganti dapat diuraikan sebagai beikut:
A. Pekerjaan galian
Galian dilakukan pada ruas pipa yang mengelami kerusakan/ perbaikan/ penggantian;
Galian tanah dibuat dengan kedalaman dan lebar proporsional dengan mempertimbangkan kecukupan ruang ergonomis kerja sehingga dapat dihindari ruang kerja terbatas (confined space) yang dapat mengganggu dan
ruang gerak pekerja menjadi terbatas sehingga memungkinkan pipa dapat dipasang dengan posisi yang baik dan aman;
Penggalian harus bertahap sesuai dengan perkiraan jumlah pipa yang dapat dipasang untuk setiap harinya. Kedalaman galian adalah sedalam 2 meter;
Ruang galian dibuat untuk memudhkan pemasangan, pengaturan dan pekerjaan pemadatan urugan tanah Kembali;
Galian tanah dilaksanakan sesuai dengan spesifikasi teknis dari direksi dan dokumen kontrak. Galian dilaksanakan sesuai profil dan elevasi yang ditunjukkan oleh gambar kerja dan sesuai dengan pengkuran yang telah disetujui oleh direksi. Galian harus dibuat dengan dimensi penuh yang diminta dan disempurnakan menurut profil dan elevasi yang diberikan, seandainya pada saat menggali ditemukan genangan air maka harus melaksanakan pengeringan. Pekerjaan galian dilaksanakan sedemikian rupa sehingga memungkinkan pipa dapat dipasang dengan posisi yang baik dan aman. Penggalian dilakukan secara bertahap yang sesuai dengan perkiraan jumlah pipa yang akan dipasang. Kedalaman galian harus selalu diperiksa untuk mendapatkan kedalaman jalur pipa yang tepat.
B. Pekerjaan pemasangan/penanaman pipa a) Pemasangan pipa PVC
a.1. Umum
Material pipa yang akan dipasang mulai diturunkan pipa kedalam parit galian dengan bantuan alat – alat khusus yang telah disediakan. Semua pipa, assesories dan perlengkapan lainnya harus dengan hati – hati diturunkan kedalam parit galian satu per satu dengan derek tali dan peralatan yang sesuai agar terhindar dari kerusakan;
Setiap pipa yang telah dimasukkan kedalam parit harus langsung dipasang dan distel sambungannya kemudian diurug dengan pasir urug;
Semua ujung pipa yang terakhir harus ditutup sehingga kotoran tidak masuk kedalam pipa;
Arah perletakan pipa harus dilaksanakan dengan penyambungan aksesories, begitu juga untuk percabangan harus dengan aksesories. Pada saat perletakan pipa semua parit galian dipastikan harus kering dan bersih;
Semua pipa dan perlengkapan yang akan dipasang serta alat – alat bantu untuk pemasangan pipa tersebut harus diperiksa dengan cermat dan hati – hati sesaat sebelum pipa – pipa / perlengkapan pipa tersebut diturunkan pada lokasi yang akan dipasang;
Semua ujung pipa harus dipastikan lurus/ tidak bengkok. Jika terdapat ujung pipa yang bengkok maka harus dipotong. Dan terakhir akan diperiksakan lagi pada direksi sebelum pemasangan;
Pipa diturunkan setelah kedalaman galian. Material pipa dan aksesoriesnya diperiksa kembali sebelum menurunkan. Penurunan pipa kedalam lobang galian dilakukan dengan cara hati – hati, dilakukan dengan cara menurunkan satu persatu dengan batasan diameter memakai crane, derek dan tali.
Bagian Luar dan dalam ujung pipa harus dinersihkan dengan kain kering dan bersih, dikeringkan dan bebas dari minyak dan lemak sebelum pipa dipasang / disambungkan;
Tindakan pencegahan lakukan untuk menghindari benda asing masuk kedalam pipa pada saat pipa diletakkan pada jalur pipa. Dan semua ujung pipa sewaktu meninggalkan pekerjaan harus ditutup rapat dengan plastik dan diikat erat dengan karet;
Saat satuan panjang pipa dalam galian, setiap pipa harus dipasang berhadapan dengan pipa sebelumnya, pipa dipasang dan ditempatkan pada jalur dan ketinggian yang benar. Pipa dimantapkan ditempat dengan bahan urugan yang telah disetujui oleh direksi dan dipadatkan dengan ketinggian yang sama kecuali pada ujung pipa;
Sementara pemotongan pipa untuk menyisipkan
“Tee”, “Bend”, atau “Valve” atau tujuan lain, harus dilakukan dengan mesin potong yang sesuai dengan cara yang rapi dan baik, tanpa menyebabkan kerusakan pada pipa maupun lapisan pelindung dalamnya dan menghasilkan ujung yang halus sudut tepat terhadap sumbu pipa.
a.2. Pemeriksaan sebelum pemasangan
Semua pipa ”Fitting” harus diperiksa secara hati- hati dari kemungkinan kerusakan, pada saat di atas galian sesaat sebelum dipasang pada posisi akhir;
Setiap ujung pipa harus diperiksa dengan secara khusus, karena daerah ini paling mudah mengalami kerusakan dalam penanganannya;
Pipa atau ”fitting” yang rusak/ cacat harus diletakan terpisah untuk pemeriksaan oleh direksi yang akan menentukan perbaikan yang diperlukan ataupun menolaknya.
a.3. Pembersihan pipa dan fitting
Bagian luar dan dalam ujung pipa harus dibersihkan dengan kain kering dan bersih, dikeringkan dan bebas dari minyak dan lemak sebelum pipa dipasang;
Bila ada profil pengaku badan (stiffeners) guna melindungi ujung pipa, semua profil pengaku tersebut harus disingkirkan sampai bersih demikian pula benda asing lainnya dalam pipa.
a.4. Peletakkan pipa
pencegahan harus dilakukan untuk mencegah benda asing masuk kedalam pipa pada saat pipa diletakan pada jalur;
Selama berlangsungnya peletakan, tidak boleh ada kotoran, perkakas, kain, ataupun benda-benda lainnya ditempatkan dalam pipa;
Saat satuan panjang pipa dalam galian, setiap ujung pipa harus dipasang berhadapan dengan pipa yang sebelumnya, pipa dipasang dan ditempatkan pada jalur dan ketinggian yang benar. Pipa dimantapkan ditempatkan dengan bahan urugan yang telah disetujui dan dipadatkan dengan ketinggian yang sama kecuali pada ujung pipa.
Tindakan pencegahan perlu dilakukan untuk mencegah tanah atau kotoran lainnya masuk ke sambungan;
Setiap saat pemasangan pipa sedang berlangsung, ujung pipa harus ditutup/ disumbat dengan bahan yang memadai.
a.5. Pemotongan pipa
Pemotongan pipa untuk menyisipkan ”Tee”, ”Bend”
atau ”Valve” atau tujuan lainnya, harus dilakukan dengan mesin potong yang sesuai dengan cara yang rapih dan baik, tanpa menyebabkan kerusakan pada pipa maupun lapisan pelindung dalamnya dan menghasilkan ujung yang halus pada sudut yang tepat terhadap sumbu pipa;
Pemotongan perlu dijaga agar jangan sampai merusak lapisan pelindung luar maupun lapisan pelindung pipa dalam. Ujung potongan pipa yang dipotong tersebut, harus dipotong serong (beveled) dengan ukuran yang sama sebagaimana yang ditentukan dalam spesifikasi;
Tidak boleh ada ”fitting” seperti ”Bend”, ”Tee”, dan
”flange dan spigot” dipotong untuk pekerjaan pemasangan pipa, Jumlah pipa yang akan menjadi satu, dengan panjang yang sesuai yang dilakukan diatas permukaan tanah, serta cara perletakannya ke posisi yang sesuai;
Semua bahan pelicin (lubrican) untuk sambungan
”Push-On Raubbering” dan ”solvencement” untuk sambungan ”Solvencement” untuk PVC disediakan dan diserahkan data teknis dan contoh untuk persetujuan untuk direksi;
”Spigot” kemudian dilumuri secara merata dengan bahan pelicin yang telah disetujui dan pipa ditekan masuk ke ”Socket”;
Penekanan pipa ”Socket” harus dilakukan dengan menekan ujung lain pipa yang sedang dipasang;
Blok kayu atau alat lainnya yang memadai harus digunakan untuk mencegah kemungkinan terjadinya kerusakan ”Socket’ tersebut pada mana batang tersebut ditekan. Tidak boleh ada ganjal dibawah pipa dan pipa harus terletak merata diatas bahan alasnya (Badding material);
Bila diperlukan sekali untuk pembelokkan pipa dengan sambungan ”Push-on” agar membentuk lengkungan dengan jari-jari yang panjang, besarnya belokan harus sesuai dengan petunjuk pabrik dan sebagaimana arahan teknis.
b) Pemasangan sambungan rubber ring joint (RRJ) PVC b.1. Umum
Cara penyambungan berpedoman pada buku petunjuk pemasangan pipa PVC, diantaranya:
Ketentuan cincin karet harus sesuai SNI 06-4828- 1998 spesifikasi cincin karet sambungan pipa air minum, air limbah dan air hujan;
Sambungan cincin karet tidak dapat menahan tekanan momen inersia, harus diperkuat dengan anker blok yang memenuhi ketentuan yang berlaku;
Pemasangan sambungan cincin karet membutuhkan ujung spigot yang telah ditirus dan diberi pelumas sebelum dimasukkan kedalam soket. Memasang cincin karet dengan membersihkan alur, menghilangkan benda benda asing kemudian ditempatkan cincin karet secara tepat dalam alur;
Pelumas yang digunakan tidak beracun, tidak menimbulkan rasa atau bau pada air, tidak menimbulkan pertumbuhan bakteri, tidak berbahaya pada pipa, fitting atau ring elastis;
Pemasangan cincin karet harus sesuai dengan ketentuan pabrik
b.2. Pemasangan aksesoris pipa PVC
Pekerjaan ini dilakukan secara bersamaan dengan pada saat pemasangan pipa dilakukan.
Semua bahan dan peralatan telah disiapkan sesuai kebutuhan, semisal baut, junci dan rubber packing;
Foto dokumentasi 9% sebelum pelaksanaan pekerjaan;
Foto dokumentasi 50% selama pekerjaan berlangsung;
Foto dokumentasi 100% setelah pekerjaan selesai 100%.
C. Pekerjaan lain-lain
a) Pengadaan/pemasangan crossing jalan aspal lengkap termasuk fitting accessories, pabrikasi, penyetelan dan alat bantu kerja.
b) Lingkup pekerjaan
Pemeriksaan/pemasangan crossing pipa lengkap termasuk fitting, aksesoris dan alat bantu kerja.
c) Metode pelaksanaan pekerjaan c.1. Galian tanah
Pekerjaan penggalian dilaksanakan sedemikian rupa sehingga memungkinkan pipa dapat dipasang dengan posisi yang baik dan aman.
Penggalian harus bertahap sesuai dengan perkiraan jumlah pipa yang dapat dipasang untuk setiap harinya. Kedalaman galian adalah sedalam 2 meter.
c.2. Pembongkaran aspal
Aspal dibongkar pada bagian yang akan dipasangkan pipa.
c.3. Pemasangan pipa
Pada pipa-pipa yang sudah dipasang harus dicegah jangan sampai kemasukan segala macam jenis kotoran seperti bekas puing-puing, alat-alat, bekas pakaian dan lain-lain kotoran yang dapat mengganggu kebersihan dan kelancaran aliran air didalam pipa;
Setiap pipa yang sudah dimasukan kedalam parit harus langsung dipasang dan disetel sambungannya dan kemudian diurug dengan bahan-bahan serta di padatkan dengan sempurna;
Semua ujung pipa yang terakhir yang pada saat pemasangannya terhenti, harus ditutup sehingga kotoran ataupun air buangan masuk kedalam pipa.
Cara-cara penutupan pada ujung pipa tersebut harus disetujui Direksi Kegiatan;
Tikungan/ belokan (vertikal/ horizontal) tanpa elbow/bend dilaksanakan sedemikian rupa sehingga sudut sambungan antara dua pipa tidak boleh lebih besar dari yang diizinkan;
Perubahan arah perletakan pipa (belokan/
tikungan), harus dilaksanakan dengan penyambungan benda/ elbow yang sesuai, begitu pula untuk percabangan harus dengan tee atau tee cross (sesuai kebutuhannya);
Membengkokkan atau merubah bentuk pipa dengan cara apapun tidak diperbolehkan (secara mekanis maupun dengan cara pemanasan);
Peil dari perletakan pipa serta dalamnya terhadap muka jalan/tanah asal harus diperiksa dengan teliti;
Pada waktku pemasangan pipa, parit galian untuk perletakan pipa harus kering, tidak boleh ada air sama sekali dan bagian dalam pipa harus bersih;
Penyambungan pipa hanya dilakukan dalam keadaan kering;
Di sekeliling pipa harus diberi pasir urug sesuai atau diberi lapisan pasir urug sedemikian rupa sehingga terdapat pasir setebal 15 cm dibawah, disamping dan diatas pipa, kecuali untuk pipa-pipa yang memotong jalan (crossing jalan) di urug segera dengan pasir pasang penuh, dan tanah bekas galiannya harus disingkirkan agar segera dapat dilalui kendaraan-kendaraan, khusus untuk jalan- jalan protokol (lalu lintas padat dan kendaraan- kendaraan berat) harus dilindungi dengan pelat baja;
Semua pemasangan fitting penyabungan pipa seperti tee, elbow/ bend, dan sebagainya harus diberi blok-blok anker dari beton (beton campuran 1:2:3);
Setiap pekerjaan pemasangn pipa yang dihentikan pada waktu diluar jam-jam kerja, ujung-ujung pipa yang terakhir harus ditutup rapat air untuk mencegah masuknya kotoran/ benda-benda asing/
air kotor kedalam pipa;
Material yang digunakan untuk tutup ujung pipa tersebut harus bersih dan bebas dari minyak/oli teraspal atau bahan-bahan minyak pelumas lainnya;
Crossing pipa (belokan/ tikungan), harus dilaksanakan dengan penyambungan benda/ elbow yang sesuai, begitu pula untuk percabangan harus dengan tee atau tee cross (sesuai kebutuhannya);
Membengkokkan atau merubah bentuk pipa dengan cara apapun tidak diperbolehkan (secara mekanis maupun dengan cara pemanasan) tanpa persetujuan Direksi Kegiatan;
Peil dari perletakan pipa serta dalamnya terhadap muka jalan/ tanah asal harus diperiksa dengan teliti c.4. Pemadatan dan penimbunan
Penimbunan dilakukan setelah itu baru dipadatkan dengan stemper.
c.5. Pengadaan sambungan rumah (SR) lengkap termasuk fitting dan aksesoris
Pipa distribusi sambungan rumah (SR) disambungkan dengan pipa induk PAM (Perusahaan Air Minum) D. Penguncian dan pengetesan pipa
Pengetesan pipa yang dilakukan antara lain tes tekanan, tes aliran pipa dan pencucian pipa.
Dilaksanakan dengan air bersih setiap ± 400 m dengan peralatan yang lengkap (Mesin test/pompa, manometer dan assesories selengkapnya) dilakukan secara bersama – sama dengan pengawas lapangan, Direksi dan dibuatkan berita acara pengetesan dan pencucian pipa;
Pengetesan pipa kami laksanakan dengan sepengetahuan dan disaksikan oleh pengawas pekerjaan. Pengetesan ulang harus dilaksnakan kembali bila hasil pengetesan belum mendapat persetujuan dari pengawas;
Bila tidak ditentukan lain, maka semua biaya yang ditimbulkan akibat pekerjaan pengetesan ini sudah termasuk kedalam biaya pelaksanaan;
Pada prinsipnya pengetesan dilakukan dengan cara bagian demi bagian dari panjang pipa dengan panjang pipa untuk tiap kali pengetesan tidak lebih dari 500 m;
Pengetesan pipa harus dilakukan dengan tekanan minimal 15 (lima belas) atmosfir atau dua kali tekanan kerja pipa, dan apabila selama 1 (satu) jam tekanan tidak berubah atau turun, test dinyatakan berhasil dan dapat diterima;
Pipa harus diisi air terlebih dahulu selama 24 jam sebelum test dilakukan. pengetesan untuk jenis pipa PVC dengan sambungan “solvent cement” baru boleh dilakukan paling cepat 24 jam setelah penyambungan pipa yang terakhir (untuk bagian pipa yang akan ditest).
3) Demobilisasi peralatan
Kegiatan ini merupakan proses pembersihan dari peralatan dan sisa-sisa bangunan di sekitar area proyek yang kemudian diikutu dengan pemutus hubuungan kerja bagi para pekerja konstruksi. Pembersihan peralatan kerja dan sisa-sisa bangunan dapat menimbulkan keadaan yang bersih, rapi dan akan mengakibatkan kenyamanan serta akan berdampak pada Kesehatan lingkungan. Demobilisasi peralatan tidak diperkanankan meninggalkan sisa/bekas alat dan material, kondisi lahhan sedapat mungkin sesuai dengan kondisi semula.
Dampak yang dapat ditimbulkan dari serangkaian kegiatan pemeliharaan jaringan distribusi berupa timbulan sampah, keresahan masyarakat dan gangguan lalu lintas.
4. Pengoperasian dan pemeliharaan unit pelayanan
Cakupan area pelayanan yang terpenuhi oleh Sumur Pompa Desa Kuwon antara lain Kecamatan Karas, Kecamatan Karangrejo dan kecamatan Magetan. Air bersih dari sumur pompa dialirkan menuju reservoir untuk ditampung sementara yang selanjutnya air bersih dialirkan ke masing-masing daerah pelayanan dengan disambungan dengan kran. Pemeliharaan pada unit pelayanan ini hanya dilakukan dengan melakukan pengujian kualitas air bersih pada beberapa sampel yang telah ditentukan. Perumdam Lawu Tirta Kabupaten Magetan telah melakukan pengujian dengan menggunakan baku mutu mengacu pada pada Peraturan Menteri Kesehatan Nomor 2 Tahun 2023 tentang Peraturan Pelaksanaan Peraturan Pemerintah Nomor 66 Tahun 2014 tentang Kesehatan Lingkungan. Rincian hasil uji sebagai berikut.. Rincian hasil uji sebagai berikut.
Tabel 2.9. Hasil Uji Kualitas Air No
. Parameter Satua n
Hasil Pemeriksa
an
Baku Mutu
Metode Pemeriksaan A. FISIKA
1. TDS mg/l 110 500 SNI 6989.27:
2019
2. Suhu ˚C 26 Suhu
±3˚C
SNI 06-6989.
23-2005
3. Kekeruhan NTU 0,04 5 Turbidimetri
4. Bau - Tidak Bau Tidak Bau -
5. Rasa - Tidak Rasa Tidak
Rasa - B. KIMIA
1. pH - 6,8 6,5-8,5 SNI 6989.11:
2019
2. Kesadahan mg/l 120 500 Turbidimetri
3. Clorida mg/l 149 250 Turbidimetri
4. Zat Organik mg/l 6,6 10 Turbidimetri
5. Besi mg/l 0,02 0,3 Spektrofotom
etri
6. Mangan mg/l 0,2 0,4 Spektrofotom
etri
7. Nitrat mg/l 0,000 50 Spektrofotom
etri
8. Nitrit mg/l 0,000 3 Spektrofotom
etri
9. Sulfat mg/l 2 250 Turbidimetri
10 .
Chlorine mg/l 0,001 5 Colorimetri
11 .
Chrom mg/l 0,000 0,005 Spektrofotom
etri 12
.
Amoniak mg/l 0,01 1,5 Spektrofotom
etri
Sumber : Laboratorium Poltekkes Kemenkes Surabaya, Tahun 2023
Perumdam Lawu Tirta Kabupaten Magetan juga melakukan pengujian mandiri terhadap sisa chlor yang ada dengan metode colorimetri. Dari hasil pengujian tersebut didapat angka 0,21 mg/l seusai dengan baku mutu yang ditetapkan yakni 0,2-1,0 mg/l.
2.9. Uraian mengenai komponen Usaha dan/atau Kegiatan yang telah berjalan dan Dampak Lingkungan Hidup yang ditimbulkan Analisis dampak dari kegiatan Sumur Pompa Desa Kuwon dilakukan dengan mengidentifikasi sumber dan besaran dampak yang mungkin terjadi selama beroperasinya kegiatan. Metode identifikasi dilakukan dengan memberikan daftar uji interaksi dengan memberikan notasi (✔) yang berarti menimbulkan dampak dan (o) tidak menimbulkan dampak. Identifikasi dampak dari kegiatan yang telah berjalan disajikan pada tabel 2.10. sedangkan uraian besaran dampak tersebut terhadap operasional Sumur Pompa Desa Kuwon disajikan pada tabel 2.11.
Tabel 2.10. Matriks Dampak Lingkungan Yang Ditimbulkan Operasional Sumur Pompa Desa Kuwon
No .
Komponen kegiatan
Fisik-kimia Sosekbudkesm
as Lalu lintas Penurunan
kualitas udara
Kebisingan Timbulan
sampah Kualitas air
Penurunan muka air
tanah
Keresahan masyarakat
Gangguan lalu lintas I. Penguatan Komitmen
1. Sosialisasi o o o o o ✔(-) o
II. Tahap operasional 1. Pengoperasian
dan pemeliharaan unit air baku
✔(-) ✔(-) ✔(-) ✔(-) ✔(-) ✔(-) o
2. Pengoperasian dan pemeliharaan unit distribusi
o o ✔(-) o o ✔(-) ✔(-)
3. Pengoperasian dan pemeliharaan unit pelayanan
✔(-) ✔(-) o o o ✔(-) ✔(-)
Sumber : Analisa Tim Penyusun, Tahun 2023
Tabel 2.11. Matrik Sumber, Jenis dan Besaran Dampak Lingkungan Yang Ditimbulkan Operasional Sumur Pompa Desa Kuwon
Sumber Dampak Jenis Dampak Besaran Dampak Keterangan
I. Penguatan Komitmen
Sosialisasi Munculnya Persepsi dan Sikap Masyarakat :
-
Dampak Negatif :
Kekhawatiran Masyarakat terhadap penurunan muka air tanah
- Kekhawatiran terjadinya kekeringan sumur warga
- Keluhan debit air yang kecil terutama pada jam puncak layanan (pagi dan sore hari)
Dampak Positif :
- Masyarakat menerima layanan air bersih secara layak dan memenuhi standar Kesehatan;
- Layanan air bersih dapat menjangkau wilayah yang sebelumnya mengalami kekeringan Ketika musim kemarau II. Tahap operasional
Pengoperasian dan pemeliharaan unit air baku
Penurunan kualitas udara dan
peningkatan debu Parameter kualitas udara yang diuji dan nilai ambang batas pada pengukuran 24 jam :
- Sulfur Dioksida (SO2) : 75 µg/m³
- Karbon Monoksida (CO) : 10000 µg/m³ - Nitrogen Dioksida (NO2) : 65 µg/m³ - Hidrokarbon Non 3 jam Metana (NMHC)
: 160 µg/m³
Sumber Dampak Jenis Dampak Besaran Dampak Keterangan - Oksidan fotokimia (O*) sebagai Ozon
(Os) :
- Partikulat debu < 100 pm (TSP) : 230 µg/m³
- Timbal (Pb) : 2 µg/m³
Kebisingan Tingkat kebisingan sebesar 55 dBA
Timbulan sampah Timbulan sampah yang dihasilkan dari kegiatan operasional berupa sampah domestik kegiatan kantor dan pemeliharaan jaringan perpipaan. Rata- rata timbulan sampah sebesar 5-10 kg/hari
Kualitas air Kualitas Air bersih mengacu pada ketentuan Permenkes No 2 tahun 2023 tentang Peraturan pelaksanaan Peraturan Pemerintah Nomor 66 Tahun 2014 tentang Kesehatan Lingkungan.
Penurunan muka air tanah Penurunan mukan air tanah berkisar 0,5 m sampai 0,75 m/tahun
Keresahan masyarakat Frekwensi keluhan, protes masyarakat terhadap aktivitas Operasional Sumur Pompa Dalam Kuwon
Pengoperasian dan pemeliharaan unit distribusi
Timbulan sampah Timbulan sampah yang dihasilkan dari kegiatan operasional dan pemeliharaan unit distribusi rata-rata sebesar 5-10 kg/hari
Keresahan masyarakat - Kualitas air yang tidak memenuhi standar Kesehatan (keruh, bau kaporit), kadar klorin maksimal 0,5 miligram per
Sumber Dampak Jenis Dampak Besaran Dampak Keterangan liter air untuk kelayakan aman untuk
diminum;
- Debit air yang kecil pada jam puncak Pengoperasian dan
pemeliharaan unit pelayanan
Penurunan kualitas udara dan
peningkatan debu Parameter kualitas udara yang diuji dan nilai ambang batas pada pengukuran 24 jam :
- Sulfur Dioksida (SO2) : 75 µg/m³
- Karbon Monoksida (CO) : 10000 µg/m³ - Nitrogen Dioksida (NO2) : 65 µg/m³ - Hidrokarbon Non 3 jam Metana (NMHC)
: 160 µg/m³
- Oksidan fotokimia (O*) sebagai Ozon (Os) :
- Partikulat debu < 100 pm (TSP) : 230 µg/m³
Timbal (Pb) : 2 µg/m³
Kebisingan Tingkat kebisingan sebesar 55 dBA
Keresahan masyarakat Kekhawatiran penurunan muka air tanah warga akibat pengambilan air tanah yang melampaui yang diizinkan
Gangguan lalu lintas Bangkitan dan tarikan serta pembebanan lalu lintas pada ruas jalan terdampak pemeliharaan jaringan perpipaan selama proses pemeliharaan unit layanan
