Analisis Aktifitas Petugas Terminal

(1)

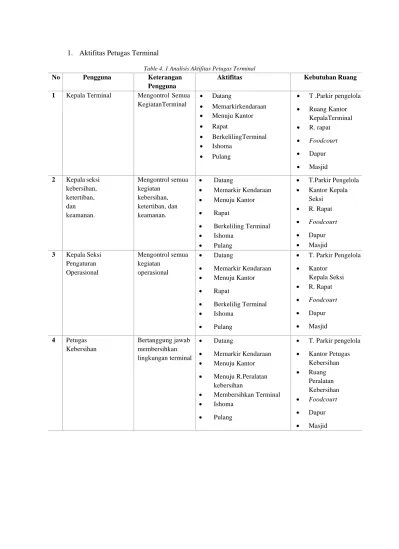

1. Aktifitas Petugas Terminal

Table 4. 1 Analisis Aktifitas Petugas Terminal

No Pengguna Keterangan

Pengguna

Aktifitas Kebutuhan Ruang

1 Kepala Terminal Mengontrol Semua Kegiatan Terminal

• Datang

• Memarkir kendaraan

• Menuju Kantor

• Rapat

• Berkeliling Terminal

• Ishoma

• Pulang

• T .Parkir pengelola

• Ruang Kantor Kepala Terminal

• R. rapat

• Foodcourt

• Dapur

• Masjid 2 Kepala seksi

kebersihan, ketertiban, dan keamanan.

Mengontrol semua kegiatan

kebersihan, ketertiban, dan keamanan.

• Datang

• Memarkir Kendaraan

• Menuju Kantor

• Rapat

• Berkeliling Terminal

• Ishoma

• Pulang

• T.Parkir Pengelola

• Kantor Kepala Seksi

• R. Rapat

• Foodcourt

• Dapur

• Masjid 3 Kepala Seksi

Pengaturan Operasional

Mengontrol semua kegiatan

operasional

• Datang

• Menuju Kantor

• Rapat

• Berkelilig Terminal

• Ishoma

• Pulang

• T. Parkir Pengelola

• Kantor Kepala Seksi

• R. Rapat

• Foodcourt

• Dapur

• Masjid 4 Petugas

Kebersihan

Bertanggung jawab membersihkan lingkungan terminal

• Datang

• Menuju Kantor

• Menuju R.Peralatan kebersihan

• Membersihkan Terminal

• Ishoma

• Pulang

• T. Parkir pengelola

• Kantor Petugas Kebersihan

• Ruang Peralatan Kebersihan

• Foodcourt

• Dapur

• Masjid

(2)

5 Petugas keamanan

Bertanggung jawab mengontrol keamanan terminal

• Datang

• Memarkir kendaran

• Menuju Kantor

• Mengontrol keamanan terminal melalui monitor

• Patroli

• Ishoma

• Pulang

• Kantor Petugas keamanan

• Foodcourt

• Dapur

• Masjid

6 Petugas Mekanikal Elektrikal

Bertanggung jawab mengontrol sistem utilitas terminal

• Datang

• Menuju Kantor

• Menuju ruangan peralatan M.E

• Memperbaiki kerusakan

• Ishoma

• Pulang

• Kantor petugas M.E

• R.Peralatan M.E

• Foodcourt

• Dapur

• Masjid

7 Petugas Administrasi

Bertugas Menangani Administrasi Terminal

• Datang

• Menuju Kantor

• Bekerja

• Ishoma

• Pulang

• Kantor Petugas Administrasi

• Foodcourt

• Dapur

• Masjid 8 Petugas

Informasi

Bertugas Memberi Informasi Kepada Pengunjung

• Datang

• Menuju Meja Informasi

• Memberikan Informasi

• Ishoma

• Pulang

• Kantor Petugas Informasi ( R.

Informasi)

• Foodcourt

• Dapur

• Masjid 9 Petugas Tiket Melayani Penjualan

Tiket Peron

• Datang

• Menuju Loket

• Melayani Penjualan Tiket

• Ishoma

• Pulang

• Kantor Petugas

• Tiket (Loket)

• Foodcourt

• Dapur

• Masjid 10 Semua

Pengelola

Fasilitas untuk pengelola

• Membersihkan Diri • Toilet Pria

• Toilet Wanita sumber Analisa Pribadi

(3)

2. Aktifitas dan Kebutuhan Ruang Pengelola Retail/Kios

Table 4. 2 Analisis Aktifitas dan Kebutuhan Ruang Pengelola Retail/Kios

No Pengguna Keterangan

Pengguna

Aktifitas Kebutuhan Ruang 1 Foodcourt Warung, Café, Restoran • Datang

• Menuju Foodcourt

• Melayani Pelanggan

• Ishoma

• Pulang

• Foodcourt

• Dapur

• Masjid

2 Souvenir Menjual Cinderamata Khas Kulon Progo

• Datang

• Menuju Kios

• Ishoma

• Pulang

• Kios Souvenir

• Foodcourt

• Masjid

3 Koran dan Majalah Menjual Koran, Majalah, dan Buku Cetak lainnya

• Datang

• Menuju Kios

• Ishoma

• Pulang

• T. parkir pengelola

• Kios Majalah

• Foodcourt

• Masjid

4 Makanan dan Minuman ringan

• Datang

• Menuju Kios

• Ishoma

• Pulang

• Kios Makanan dan Minuman Ringan

• Foodcourt

• Masjid

(4)

5 Penukaran Uang • Datang

• Menuju Kios

• Ishoma

• Pulang

• Kios Penukaran uang

• Foodcourt

• Masjid

6 Agen Perjalanan • Datang

• Menuju Kios

• Ishoma

• Pulang

• Kios Agen Perjalanan

• Foodcourt

• Masjid

7 Semua Pengelola Kios Fasilitas Untuk Semua Pengelola Kios

• Metabolisme

• Membersihkan diri

• Toilet Pria

• Toilet Wanita sumber Analisa Pribadi

(5)

3. Aktifitas dan Kebutuhan Ruang Pengunjung

Table 4. 3 Analisis Aktifitas dan Kebutuhan Ruang Pengunjung

No Pengguna Keterangan Pengguna Aktifitas Kebutuhan Ruang 1 Penumpang Mencakup penumpang yang

datang dan calon penumpang, baik pejalan kaki maupun menggunakan kendaraan pribadi.

• Membeli tiket

• Sholat

• Makan, Minum

• Belanja

• Melihat Informasi

• Menunggu Bus/Angkutan berangkat

• Berangkat

• Tempat Parkir Umum

• Loket

• Masjid

• Foodcourt

• Kios – kios

• R. Informasi

• R. Tunggu

• Peron

Keberangkatan

• Peron Kedatangan 2 Pengantar Pengantar menggunakan

kendaraan pribadi

• Datang

• Membeli Tiket

• Makan, Minum

• Belanja

• Menunggu

• Pulang

• Loket

• Foodcourt

• Kios – kios

• R. Informasi

• R. Tunggu

• Peron

Keberangkatan

• Peron Kedatangan

3 Penjemput Penjemput menggunakan kendaraan pribadi

• Datang

• Menunggu

• Makan, Minum

• Belanja

• Menunggu

• Pulang

• Loket

• Foodcourt

• Kios – kios

• R. Informasi

• R. tunggu

• Peron

Keberangkatan

(6)

4 Pengunjung Pengguna fasilitas umum/penunjang

• Datang

• Menunggu

• Berolahraga (bermain bukutangkis)

• Pulang

• Lapangan bulutangkis

• Ruang tunggu

5 Semua Pengguna Terminal

Fasilitas untuk semua pengguna terminal

• Metabolisme

• Membersihkan diri

• Toilet Pria

• Toilet Wanita

sumber Analisa Pribadi

4. Aktifitas Armada Bus/ Angkutan Umum

Table 4. 4 Analisis Aktifitas Armada Bus/ Angkutan Umum

No Pengguna Keterangan Pengguna Aktifitas Kebutuhan Ruang 1 Armada Bus Mencakup Armada Bus Antar

Kota

• Datang

• Menurunkan Penumpang

• Parkir

• Ishoma

• Menaikkan Penumpang

• Berangkat

• Perawatan Bus

• Membersihkan Bus

• T. Parkir Bus

• Kantin Armada

• Mess Armada

• Masjid

• Peron

Keberangkatan

• Bengkel

• Tempat Cuci Kendaraan

2 Armada Angkutan Umum

Mencakup Angkutan Kota, Angkutan antar Kota, dan Angkutan Desa

• Datang

• Menurunkan Penumpang

• Parkir

• Ishoma

• Menaikkan penumpang

• Berangkat

• Perawatan Angkutan Umum

• Membersihkan

• T. Parkir Bus

• Kantin Armada

• Mess Armada

• Masjid

• Peron

Keberangkatan

• Bengkel

• Tempat Cuci Kendaraan

3 Kebutuhan Bersama Fasilitas Untuk Semua Armada

• Metabolisme

• Membersihkan

• Toilet Pria

• Toilet Wanita

(7)

Diri

• Sholat

• Makan

• Istirahat

• Masjid

• Kantin

• Mess

1.2. Program Ruang

1.2.1. Karakteristik dan Zona Ruang

Dalam menentukan kebutuhan ruang tentunya harus dapat memperhitungkan persyaratan atau karakteristik ruang tersebut. Berikut merupakan perincian karakteristik ruang-ruang yang ada dalam terminal.

Table 4. 5 Pembagian Zona Ruangan

No Ruang Zona Ruang Karakteristik Ruang

1 Parkir Publik Intensitas Sirkulasi Tinggi

2 Enterance Publik Intensitas Sirkulasi Tinggi

3 Koridor Publik Intensitas Sirkulasi Tinggi

4 Sirkulasi Tangga Publik Intensitas Sirkulasi Tinggi

5 Loket Servis Intensitas Sirkulasi Tinggi

6 ATM Center Servis Intensitas Sirkulasi Tinggi

7 Kios Ritel Servis Intensitas Sirkulasi Tinggi

8 Kios Makanan Servis Intensitas Sirkulasi Tinggi

9 Foodcourt Servis Intensitas Sirkulasi Tinggi

10 Souvenir Servis Intensitas Sirkulasi Tinggi

11 Peron Keberangkatan Publik Intensitas Sirkulasi Tinggi 12 Peron Kedatangan Publik Intensitas Sirkulasi Tinggi 13 Ruang Tunggu Kendaraan Publik Intensitas Sirkulasi Tinggi

14 Bengkel Semi-Publik Intensitas Sirkulasi Tinggi

15 Pusat Informasi Publik Intensitas Sirkulasi Sedang

16 CHARGING room Publik Intensitas Sirkulasi Sedang

17 Bengkel Semi-Publik Intensitas Sirkulasi Sedang

18 Ruang Cuci Kendaraan Semi-Publik Intensitas Sirkulasi Sedang

19 Security Servis Intensitas Sirkulasi Rendah

20 Penitipan barang Servis Intensitas Sirkulasi Rendah

21 Perkantoran Servis Intensitas Sirkulasi Rendah

22 Ruang Pegawai Servis Intensitas Sirkulasi Rendah

23 ME room Servis Intensitas Sirkulasi Rendah

24 Ruang Plumbing Servis Intensitas Sirkulasi Rendah

25 Klinik Semi-Publik Intensitas Sirkulasi Rendah

26 Musholla Semi-Publik Intensitas Sirkulasi Rendah

27 Toilet Privat Intensitas Sirkulasi Rendah

(8)

28 Gudang Privat Intensitas Sirkulasi Rendah

29 Mess Privat Intensitas Sirkulasi Rendah

1.2.2. Kebutuhan Besaran Ruang

Sebelum Menyusun program ruang, ada baiknya jika kita mengetahui terlebih dahulu mengenai kebutuhan dari ruang-ruang yang terdapat didalam perancangan. Hasil dari pengamatan tersebut dapat dijadikan acuan dalam menyusun tabel program ruang yang lebih rinci. Besaran ruang serta kapasitas pada terminal bus tipe A diperoleh dari beberapa sumber, yaitu:

1. Neufert Data Arsitek (NDA) 2. Analisa Pribadi (AP)

3. Time Saver Standart (TSS) 4. Studi Banding (SB)

Dalam menghitung besaran ruang, perlu diperhatikan tingkat kenyamanan pengguna ruang yang terdapat didalamnya sebagai dasar dalam membuat sirkulasi. Berikut adalah standard sirkulasi,

Table 4. 6 tingkat besaran sirkulasi

Presentase Keterangan

5 % - 10 % Standar minimum sirkulasi

20 % Standar Kebutuhan Keleluasaan sirkulasi

30 % Tuntutan kenyamanan Fisik

40 % Tuntutan Kenyamaan psikologi

50 % Tuntutan spesifikasi kegiatan

70 % - 100 % Terkait dengan banyak kegiatan

sumber Time Saver Standard of Building 1973 (TSS)

(9)

Hasil dari penyusunan program ruang proyek teminal dapat dilihat pada table dibawah ini:

1. Kelompok Ruang Kendaraan

Table 4. 7 Ruang Kendaraan

No Ruang Jumlah Luasan Sumber Luas (m2)

1 Jalur Keberangkatan Bus 9 bus 42,5 m

²

/unit NDA+SB 382,5

2 Jalur Kedatangan Bus 6 bus 42,5 m

²

/unit NDA+SB 255

3 Area Parkir Bus 80 bus 42,5 m

²

/unit NDA+SB 3400

5 Drop-off 6 mobil 12,5 m

²

/unit NDA+AP 75

7 Area Parkir Angkot dan Angkudes 10 mobil 12,5 m

²

/unit NDA+AP 125 8 Area parkir Pengelola 38 mobil 12,5 m

²

/unit NDA+AP 475

94 motor 2 m

²

/unit 188

9 Area Parkir Kendaraan Pribadi 55 mobil 12,5 m

²

/unit NDA+AP 687,5

120 motor 2 m

²

/unit 240

Jumlah 5.828

Sirkulasi (200 %) 11.656

Total 17.484 M

²

2. Kelompok Ruang Penumpang dan Pengunjung

Table 4. 8 Ruang Penumpang dan Pengunjung

No Ruang Jumlah/

Kapasitas Luasan Sumber Luas (m2) 1 Ruang Tunggu Keberangkatan 600 orang 1 m

²

/orang NAD+SB 600

2 Ruang Informasi 2 unit 12 m

²

/unit AP 12

3 Ruang Keamanan dan CCTV 1 unit 12 m

²

/unit AP 12

4 Loket Tiket Bus 16 unit 14 m

²

/unit AP+SB 224

6 Emplasemen Keberangkatan Bus 360 orang 1 m

²

/orang NAD 360 7 Emplasemen Kebdatangan Bus 280 orang 1m

²

/orang NAD 280 8 Emplasemen Keberangkatan Angkot

dan Angkudes

152 1 m

²

/orang NAD 152

9 Ruang Kesehatan 1 unit 20 m

²

/unit AP 20

10 Locker Room 1 unit 16 m

²

/unit AP 16

(10)

11 Kios dan Food Court 1 unit 600 m

²

/unit AP 600

15 ATM center 1 unit 6 m

²

/unit AP 6

16 Toilet

•

2 unit toilet

pria

•

2 unit toilet wanita

36,6 m

²

/unit 42,6 m

²

/unit

AP

79,2

Jumlah 2.137,2

Sirkulasi (100 %) 2.137,2

Total 4.275 m

²

(dibulatkan dari

4.274.4m

²

)

3. Kelompok Ruang Pengelola

Table 4. 9 Ruang Pengelola

No Ruang Jumlah/ Kapasitas Luasan Sumber Luas (m2)

1 Hall Kantor 1 unit 16 m

²

/unit NAD2 36

2 Ruang Kepala Terminal 1 unit 16 m

²

/unit NAD2 16

3 Ruang Kabag Administrasi dan staf

1 unit 41 m

²

/unit NAD2 41

4 Ruang Kabag Pemeliharaan dan staf

1 unit 41 m

²

/unit NAD2 41

5 Ruang Kabag Keamanan dan staf

1 unit 41 m

²

/unit NAD2 41

6 Ruang Kabag Pengaturan dan Pengawasan dan staf

1 unit 41 m

²

/unit NAD2 41

7 Ruang Kabag Pendapatan dan staf

1 unit 41 m

²

/unit NAD2 41

8 Ruang Rapat 1 unit 30 m

²

/unit AP 30

9 Ruang Tamu 1 unit 15 m

²

/unit AP 15

10 Ruang Istirahat 1 unit 36 m

²

/unit AP 36

11 Ruang Arsip 1 unit 16 m

²

/unit AP 16

12 Ruang Sound 1 unit 16 m

²

/unit AP 16

13 Ruang Server 1 unit 16 m

²

/unit AP 16

14 Pantry 1 unit 9 m

²

/unit AP 9

15 Pos Penarikan Retribusi 6 unit 6 m

²

/unit AP 36

(11)

16 Gudang 1 unit 20 m

²

/unit AP 20 17 Toilet

•

1 unit toilet pria

•

1 unit toilet wanita

•

13,5 m

²

•

9 m

²

AP 22,5

18 Janitory 1 unit 4 m

²

/unit AP 8

Jumlah 481.5

Sirkulasi (50 %) 240.75

Total 722,25 m

²

4. Kelompok Ruang Ruang Kru dan Awak Bus serta Angkutan

Table 4. 10 Ruang Ruang Kru dan Awak Bus serta Angkutan

No Ruang Jumlah/

Kapasitas Luasan Sumber

Luas (m2)

1 Ruang Istirahat 1 unit 32 m

²

/unit AP 32

2 Toilet 2 unit 3,25 m

²

/unit AP 7,5

3 Bengkel 3 bus 42,5 m

²

/unit AP 127.5

4 Ruang Cuci Bus 2 bus 42,5 m

²

/unit AP 127,5

5 Mess 5 unit 9 m

²

/unit AP 45

Jumlah 294,5

Sirkulasi (50 %) 147,25

Total 441,75 M

²

5. Kelompok Ruang Servis

Table 4. 11 Ruang Servis

No Ruang Jumlah/

Kapasitas Luasan Sumber Luas (m2)

1 Ruang Genset 1 unit 18 m

²

/unit AP 18

2 Ruang Panel 2 unit 9 m

²

/unit AP 18

3 Ruang Teknisi 1 unit 9 m

²

/unit AP 9

4 Ruang Pompa 2 unit 9 m

²

/unit AP 18

Jumlah 63

Sirkulasi (50 %) 31,5

Total 95 m

²

(12)

6. Kelompok Ruang Fasilitas Tambahan/Penunjang

Table 4. 12 Ruang Fasilitas Tambahan/Penunjang

No Ruang Jumlah/ Kapasitas Luasan Sumber Luas (m2)

1

Ruang Serba Guna / Lapangan bulutangkis

3 Lapangan Bulutangkis

242,22 m

²

/unit

AP 242,22

2

^Lobby

1 unit 9 m

²

/unit AP 18

3 Toilet

•

1 unit toilet

pria

•

1 unit toilet wanita

•

13,5 m

²

•

9 m

²

AP 22,5

4

^Gudang

AP 10

5

^Musholla

100 orang 1.5 m2 150

Jumlah 442,72

Sirkulasi (50 %) 221,36

Total 664,08 m

²

7. Rekapitulasi Perhitungan Ruang

Table 4. 13 Rekapitulasi Perhitungan Ruang

No Kelompok Ruang Luas (m2)

1 Kelompok Kendaraan 17.484

2 Kelompok Ruang Penumpang dan Pengunjung 4.274,4

3 Kelompok Pengelola 722,25

4 Kelompok Kru dan Awak Bus 441,75

5 Kelompok Servis 95

6 Kelompok Fasilitas Tambahan 664

Luas Total Keseluruhan 23.680,98 M

²
