KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - KP - 04 Standar Perencanaan Irigasi ini wajib digunakan oleh instansi di lingkungan Direktorat Jenderal Pengairan dalam tugasnya di bidang pembangunan irigasi. Kami berharap Standar Perencanaan Irigasi ini dapat bermanfaat dan memberikan kontribusi bagi pengembangan irigasi di Indonesia.
PENDAHULUAN
Ruang Lingkup
BANGUNAN PENGUKUR DEBIT
Umum
Alat Ukur Ambang Lebar
Batasan modular untuk meter ambang batas lebar bergantung pada bentuk bagian kontrol dan nilai rasio ekspansi hilir (lihat Tabel 2.2). Untuk alat ukur ambang lebar persegi panjang, label debit diberikan di sini (Tabel Semua) pada Lampiran 2.
Alat Ukur Romijn
Alat ukur dengan kusen lebar dan tenggorokan panjang merupakan struktur pengukur aliran yang digunakan pada saluran dimana kehilangan energi yang tinggi menjadi hal utama yang perlu diperhatikan. Alat ukur Romijn merupakan alat ukur dan pengontrol multifungsi yang digunakan di Indonesia sebagai struktur keran tersier.
Alat Ukur Crump - de Gruyter
Alat ukur Crump-de Gruyter mempunyai kehilangan energi yang lebih besar dibandingkan alat ukur Romijn. Jika tersedia kehilangan energi yang cukup, alat ukur Crump-de Gruyter mudah digunakan, perawatannya tidak sulit, dan lebih ringan dibandingkan bangunan sejenis lainnya.
Pipa Sadap Sederhana
Alat ukur Crump-de Gruyter dapat berhasil digunakan apabila ketinggian air dalam saluran selalu berfluktuasi atau jika bukaan harus dioperasikan pada saat ketinggian air dalam saluran rendah. KRITERIA PERENCANAAN KONSTRUKSI Standar Perencanaan Irigasi - KP - 04 Perbedaan ketinggian energi yang besar dapat terjadi, sehingga selama tinggi muka air pada saluran primer rendah maka air masih dapat ditampung sehingga diperlukan pada ketinggian yang rendah.
BANGUNAN PENGATUR TINGGI MUKA AIR
- Umum
- Pintu Skot Balok
- Pintu Sorong
- Mercu Tetap
- Celah control Trapesium
- Penggunaan Bangunan Pengatur Muka Air
Seperti suar tetap, celah kendali trapesium juga digunakan untuk mengatur ketinggian air di saluran. Pintu balok sekat dan pintu geser merupakan konstruksi yang cocok untuk mengatur ketinggian air dalam saluran.
BANGUNAN BALI DAN SADAP
Bangunan Bagi
Struktur kontrol diperlukan di tempat-tempat di mana ketinggian air saluran dipengaruhi oleh struktur yang runtuh atau saluran air limbah yang miring. Jika bangunan keran akan digabungkan dengan bangunan kendali, bangunan tersebut masih merupakan bangunan kendali yang disukai, karena dinding vertikal bangunan ini dapat dengan mudah digabungkan dengan pintu keran.
Bangunan Pengatur
KRITERIA PERENCANAAN KOMPONEN BANGUNAN Standar Perencanaan Irigasi - KP - 04 Pada saluran sekunder dimana kehilangan energi yang besar tidak menjadi hambatan, bangunan pengendalian dapat direncanakan tanpa menggunakan pertimbangan di atas. Untuk membatasi kehilangan energi yang tinggi dan sekaligus mencegah gesekan, disarankan untuk membatasi kecepatan di gedung kendali hingga sekitar 1,5 m/s.
Bangunan Sadap
Struktur sadap yang paling cocok adalah meteran Romijn, jika ketinggian air di hulu diatur oleh struktur kontrol dan jika kehilangan energi yang tinggi menjadi masalah. Secara umum, penggunaan beberapa jenis bangunan penyadapan tersier secara bersamaan dalam satu daerah irigasi tidak dianjurkan.
BANGUNAN PEMBAWA
Pendahuluan
Kelompok Subkritis

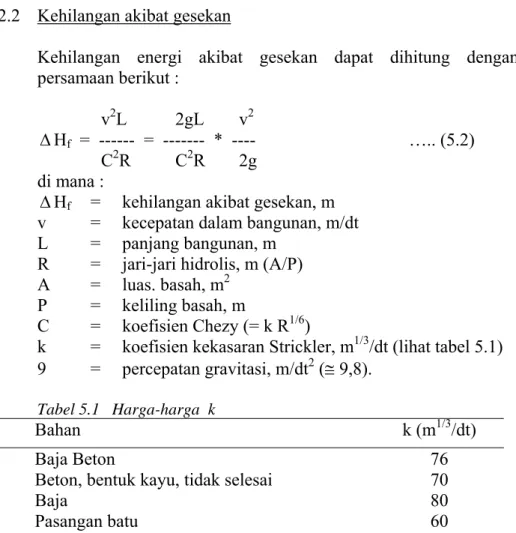

Untuk peralihan pada saluran terbuka dimana bilangan Froude aliran yang dipercepat tidak melebihi 0,5, kehilangan energi pada transisi masuk dan keluar adalah ΔHin atau ΔHout. Nilai faktor kehilangan energi untuk penyeberangan dengan permukaan air bebas yang umum digunakan ditunjukkan pada Gambar 5.1. Kehilangan energi pada siku dan tikungan, ΔHb, yang lebih besar dibandingkan dengan kehilangan energi akibat gesekan (lihat Persamaan 5.2), dapat dinyatakan sebagai fungsi dari tinggi kecepatan dalam pipa.
Standar Peralihan Saluran
KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - KP - 04 Faktor kehilangan energi (lihat persamaan 5.3 dan 5.4) untuk standar transisi ini adalah. Umumnya dengan transisi jenis ini kehilangan energi head sangat kecil sehingga hampir dapat diabaikan. Namun untuk menutupi kerugian-kerugian kecil yang mungkin terjadi, seperti yang disebabkan oleh gesekan pada bangunan, turbulensi akibat bukaan dan sebagainya, maka diambil tinggi kehilangan energi minimal sebesar 0,05 m pada bangunan kanal yang memerlukan konversi. , kehilangan energi ketinggian minimum ini dapat dikurangi menjadi 0,03 m.

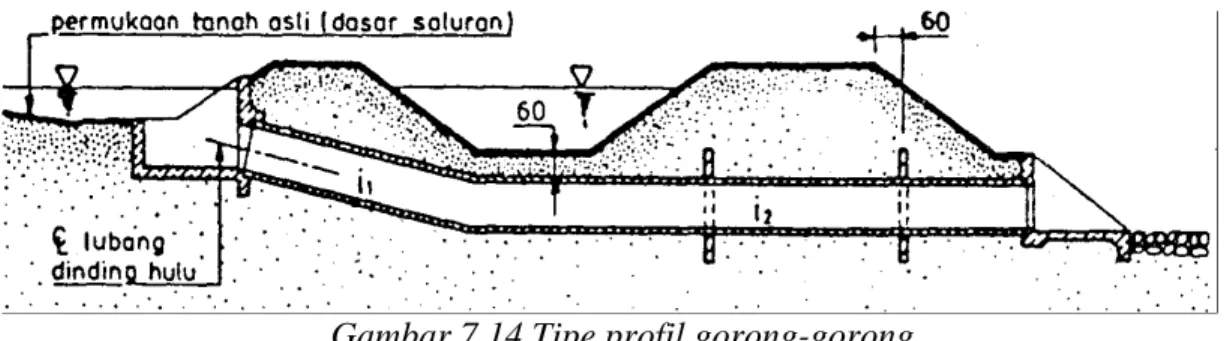

Gorong-gorong

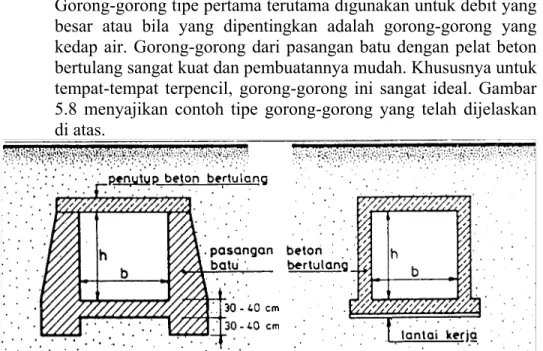

KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - KP - 04 Untuk alasan pelaksanaan, harus dibedakan antara gorong-gorong melintang dan saluran jalan. Saluran berbentuk persegi panjang terbuat dari beton bertulang atau pasangan bata dengan pelat beton bertulang sebagai penutupnya. Untuk saluran yang lebih panjang dari 20 m atau dimana diperlukan perhitungan yang lebih akurat, tinggi kehilangan energi berikut dapat diperoleh.
Sipon
Oleh karena itu, keseimbangan antara kecepatan tinggi dan kehilangan energi yang diijinkan harus dijaga. Untuk aliran kecil, pipa ini lebih ekonomis dibandingkan jenis konstruksi atau material lainnya. Pipa yang dikubur tidak terlalu membutuhkan fasilitas seperti ini karena variasi temperaturnya lebih kecil dibandingkan pipa yang berada di udara terbuka.
Pada struktur penyelaman vertikal, luapan yang jatuh bebas akan menyentuh dasar kolam dan bergerak ke hilir sepanjang profil U (lihat Gambar 5.13). Geometri bangunan sisipan vertikal dengan rasio panjang yd/Δz dan Lp/Δz kini dapat dihitung dari Gambar 5.15. Alasannya adalah bahwa dengan struktur terjun vertikal, energinya teredam oleh tumbukan luapan dengan dasar kolam dan oleh turbulensi air di kolam di bawah sekat luapan.
Got Miring
KRITERIA PERENCANAAN DEPARTEMEN BANGUNAN Standar Perencanaan Irigasi - KP - 04 Ketinggian dinding sumur miring yang disarankan adalah sama dengan kedalaman maksimum ditambah tinggi pelindung (lihat tabel 5.4) atau 0,4 kali kedalaman kritis bagian sumur miring ditambah tinggi dari penjaga, yang mana yang baik, yang terbesar. Jika kecepatan dalam saluran miring lebih dari 9 m/s, jumlah air dapat bertambah karena adanya penghisapan udara oleh air. Pada saluran pembuangan yang mempunyai kemiringan yang panjang terdapat bahaya ketidakstabilan aliran yang disebut slug flow.
Umum
Kolam loncat air
Kolam Olak untuk Bilangan Froude antara 2,5 dan 4,5
Jika sifat-sifat ini sedemikian rupa sehingga menghasilkan y2 yang diperlukan, lompatan pada kolam akan terjadi, kecuali tindakan tambahan, seperti menurunkan dasar kolam dan menaikkan ambang batas akhir, harus dilakukan untuk memastikan disipasi energi yang memadai. KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - KP - 04 (1) Dam penenang USBR tipe IV, dilengkapi dengan face block besar yang membantu memperkuat pusaran. Kerugian utama dari kolam ini adalah semua benda yang mengambang dan hanyut dapat terperangkap di dalam strukturnya.
Kolam Olak untuk Bilangan Froude > 4,5
Kolam Vlugter
Lindungan dari Pasangan Batu Kosong
Semua dinding kosong harus dipasang pada filter untuk mencegah hilangnya bahan dasar halus. Filter terdiri dari lapisan bahan khusus seperti ditunjukkan pada Gambar 6.8, namun dapat juga dibuat dari serat atau kain sintetis. KRITERIA PERENCANAAN PEKERJAAN KONSTRUKSI Standar Perencanaan Irigasi - KP - 04 Tempat tidur penyaring harus dirancang menurut aturan berikut.
Umum
Pada jarak Δx di ujung hulu dan hilir bendungan, tingkat energinya juga H0 karena diasumsikan tingkat energi di sepanjang bendungan adalah konstan. Untuk aliran subkritis dan tinggi bendungan di atas 2/3 tinggi energi dalam saluran, metode grafis ini juga dimulai dari ujung hilir bangunan bendungan. H3 = tinggi energi pada ujung bendungan (penampang II-II); Head energi diasumsikan konstan sepanjang bendungan.
Sipon pelimpah
Bentuk/konfigurasi aliran inlet juga berbeda dengan Gambar 7.10, karena tipe ini tidak menggunakan pipa pemisah siphon. Rencana aliran masuk secara rinci pada Gambar 7.11 menunjukkan metode yang digunakan untuk mencampur udara dengan air yang masuk ke ujung siphon, sehingga pengoperasian dan aliran awal menjadi lebih lancar/tenang. Hasil penelitian dengan model pada Gambar 7.13 dapat digunakan untuk merencanakan jenis pintu yang sama dengan dimensi yang berbeda.
Bangunan Penguras
Pintu air harus mampu menyalurkan debit saluran yang direncanakan sedemikian rupa sehingga pintu pengatur atau saluran samping di bagian hilir tidak tenggelam karenanya. Karena debit saluran yang direncanakan jarang dialirkan melalui pintu pembuangan, maka kecepatan aliran yang melalui pintu tersebut diambil sebesar 3 m/s.
Bangunan Pembuang Silang
Jika suatu saluran irigasi kecil harus melewati saluran drainase yang besar, kadang-kadang lebih ekonomis untuk mengalirkan air dari saluran ke bawah saluran dengan bantuan siphon, daripada mengalirkan air limbah ke bawah saluran irigasi dengan gorong-gorong. Jika potongan saluran terutama dibuat pada tanggul, karena potongan tersebut melintasi saluran limbah, maka gorong-gorong merupakan fasilitas yang baik untuk mengalirkan air limbah ke bawah saluran. Jika permukaan tanah pada sisi atas bak tidak cukup tinggi di atas permukaan air bak, maka harus digunakan gorong-gorong di bawah saluran, bukan gorong-gorong.
Umum
Jalan Inspeksi
Seluruh jalan inspeksi diklasifikasikan sebagai jalan kelas III atau lebih rendah menurut Standar Bina Marga No. Jika hal ini dirasa tidak ekonomis, maka jarak maksimum antara jalan inspeksi dengan saluran pembuangan atau saluran keluar adalah 300 m. KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - KP - 04 (1) Jalan dengan perkerasan kerikil (jalan tahan cuaca).
Untuk jembatan dengan bentang besar, diperlukan satu atau lebih tiang pancang pada saluran meriam untuk menopang bangunan atas guna mengurangi beban tumpu. Jika beban lebih besar dan daya dukung lapisan tanah di bawahnya tidak cukup kuat, maka digunakan tiang pancang. Pada saluran yang tidak berpasangan, perlindungan harus diberikan di sekeliling tiang dengan panjang paling sedikit setinggi kedalaman air di sekitar tiang (lihat Gambar 8.7}).
BANGUNAN-BANGUNAN PELENGKAP
- Tanggul
- Fasilitas Eksploitasi .1 Komunikasi .1 Komunikasi
- Bangunan-bangunan Lain
- Pencegahan Rembesan .1 Umum .1 Umum
KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - PK - 04 Perlu dilakukan penyelidikan pendahuluan mengenai letak tanggul, untuk menentukan. KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - PK - 04 Sedangkan jenis proteksi lainnya digunakan untuk melindungi terhadap aliran air di sungai atau saluran. KRITERIA PERENCANAAN BAGIAN BANGUNAN Standar Perencanaan Irigasi - KP - 04 Papan Nama mempunyai ukuran standarnya masing-masing; lihat Standar Pembangunan Irigasi, BI – 02.
PUSTAKA
Alat ukur Cipoletti
Alat ukur Cipoletti mempunyai bagian kendali berbentuk trapesium, alat ukurnya mendatar, dan sisi-sisinya miring ke samping dengan kemiringan 1 vertikal sampai 1/4 mendatar (lihat Gambar A.1.1).
Alat Ukur Parshall
KRITERIA PERENCANAAN KOMPONEN KONSTRUKSI Standar perencanaan irigasi - KP - 04 Dimensi dari 22 alat ukur yang diuji (dalam milimeter) ditunjukkan pada Tabel A.1.2. Untuk alat ukur kecil batas modularnya adalah 0,05, sedangkan untuk alat ukur besar (lebar lebih dari 3 m) batas modularnya meningkat menjadi 0,08. Alat ukur Parshall merupakan alat ukur yang akurat dan handal serta memiliki keunggulan sebagai berikut.
Alat Ukur Orifis dengan Tinggi Energi Tetap (CHO)
Kemudian gerbang kendali bawah disetel hingga tinggi energi yang diukur di atas gerbang pembuka sama dengan tinggi energi tetap (konstan) yang diperlukan. Perbedaan tinggi energi yang agak kecil (Δh = 0,66 m) menjadi salah satu faktor penyebab tidak akuratnya pengukuran debit oleh CHO. Karena gerbang kendali hanya berfungsi untuk mengatur perbedaan ketinggian energi pada Δh = 0,06 m, maka jenis, bentuk dan dimensinya tidak relevan.
