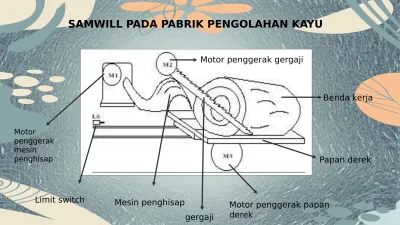

SAMWILL PADA PABRIK PENGOLAHAN KAYU
Motor
penggerak mesin
penghisap
Motor penggerak papan derek
Motor penggerak gergaji
Mesin penghisap
gergaji
Benda kerja
Papan derek
Limit switch
Urutan system kerja sawmill.
1. Ketika motor 1 dan motor 2 beroprasi motor 3 belum bekerja.
2. Motor 2 beroprasi secara star dulu kemudian ke delta, setelah motor 2 beroprasi secara delta maka motor 3 beroprasi. Jadi motor 3 beroprasi Ketika motor 2 telah beroprasi secara penuh (dalam keadaan delta).
3. Motor 3 beroprasi secara Forward dimana papan derek bekerja secara maju.
4. Ketika papan derek maju membawa benda kerja maka mesin gergaji membelah kayu.
5. Setelah kayu selesai pengerjaanya, maka papan derek menyentuh Ls yang berada pada penghujung papan kerja.
6. Sehingga Ketika papan derek menyentuh Ls1 maka motor 2 sebagai gergaji motor 3 sebagai mesin derek berhenti atau mati dalam keadaan tidak bekerja.
7. Setelah motor 2 dan motor berhenti beroprasi. Motor 1 masih bekerja dengan menghisap sisa sisa kotoran dari penggergajian kayu. Setelah 5 detik Motor 1 akan mati.
8. Setelah motor 1 mati motor 3 kembali beroprasi secara Reverse atau berjalan secara mundur.
9. Motor 3 berjalan mundur untuk Kembali dalam keadaan semula/awal. Ketika papan
derek telah sampai pada ujung maka papan derek menyentuh Ls2 yang dapat
memberhentikan motor 3
Perancangan
1. Rangkaian daya
Rangkaian daya motor 1 (penghisap)
• Rangkaian daya motor 2 (gergaji
)• Rangkaian Daya motor 3 (mesin derek).
RANGKAIAN DAYA SAMWILL PADA PABRIK
PENGOLAHAN KAYU
RANGKAIAN KONTROL
1. Me on-kan MCB
2. Motor 1 (penghisap)
• Ketika push button start ditekan maka kontak bantu NO 13-14 kontaktor motor 1 close
• Tegangan menyuplay motor 1 melewati kontak bantu KR 21-22 3.
3. Motor 2 (gergaji)
• Ketika push button start ditekan maka motor 2pun juga ikut bekerja.
• Dengan prinsip kerja motor bekerja secara delta maka kontaktor bekerja secara star dahulu kemudian secara delta dengan kontak timer.
• Jadi tegangan menyuplay kontak utama pada motor 2 dan menyuplay kontaktor star.
• Kemudian Ketika waktu yang telah ditentukan habis maka motor 2 berubah menjadi delta.
4. Motor 4 (papan derek)
• Ketika motor 2 telah berubah menjadi penyambungan delta maka kontak bantu delta 13-14 akan menutup sehingga tegangan dapat menyuplay kontaktor Forward. Sehingga papan derek berjalan maju.
5. Ketika papan derek menyentuh Ls 1 maka Ls1 memutus arus listrik yang menuju kontaktor utama Star-Delta sehingga motor 2 mati.
6. Secara bersamaan Ls 1 juga memutus arus listrik yang menuju kontaktor Forward sehingga motor 3 mati. 7.
Secara bersamaan Ls1 juga menutup kontak timer pada kontaktor motor 1.
8. Sesuai waktu yang ditentukan kontaktor motor 1 akan terputus dan motor 1 akan mati.
9. Sesuai waktu yang ditentukan kontak timer akan close dan tegangan akan menyuplai kotaktor reverse.
Kemudian motor 2 akan beroprasi secara reverse.
10. Ketika Ls 2 tersentuh oleh papan derek maka kontak Ls2 akan membuka dan memutus arus listrik yang menyuplai kontaktor reverse
