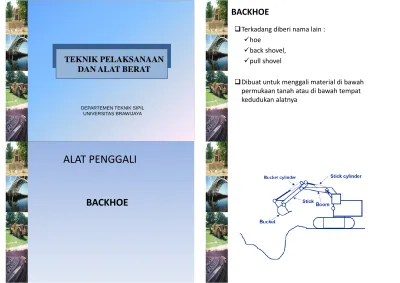

TEKNIK PELAKSANAAN DAN ALAT BERAT

(1)

TEKNIK PELAKSANAAN DAN ALAT BERAT

DEPARTEMEN TEKNIK SIPIL UNIVERSITAS BRAWIJAYA

ALAT PENGGALI

BACKHOE

❑Terkadang diberi nama lain :

✓hoe

✓ back shovel,

✓ pull shovel

❑ Dibuat untuk menggali material di bawah

permukaan tanah atau di bawah tempat

kedudukan alatnya

(2)

GERAKAN-GERAKAN BACKHOE

1. Mengisi Bucket

2. Mengayun saat terisi

3. Membongkar muatan

4. Mengayun kembali

(3)

Langkah-langkah perhitungan produksi backhoe :

1. Ambil data : – kapasitas bucket – kedalaman galian – sudut swing

2. Tentukan waktu siklus : dari data atau dari tabel sesuai dengan spesifikasi alat (contoh : tabel 8-3 [1] hal. 183 atau tabel 7.3 [3] hal. 68).

3. Hitung faktor koreksi : E =  E

_i

4. Hitung produksi backhoe : Q = q  60/Ws  E PERHITUNGAN PRODUKSI

Faktor-faktor koreksi (E_i) terdiri dari : 1. Efisiensi waktu kerja

2. Kondisi kerja dan tata laksana (tabel IV.4.01.05 [2] hal. 64)

3. Faktor pengisian bucket / bucket fill factor (tabel IV.4.01.06 [2]

hal. 64)

4. Faktor swing dan kedalaman galian; cara mendapatkan faktor ini sbb. :

a. Tentukan kedalaman gali optimum yang tergantung dari jenis material dan ukuran bucket (tabel IV.4.01.04 [2] hal. 63)

b. Hitung prosentase kedalaman optimum :

c. Tentukan faktor swing dan kedalaman galian yang tergantung dari prosentase kedalaman optimum dan besar sudut swing (tabel IV.4.1.03 [2] hal. 63). Penentuan prosentase kedalaman optimum tidak perlu diinterpolasi, cukup cari harga yang paling mendekati dengan yang ada pada tabel.

% optimum 100

gali Kedalaman

rencana gali

Kedalaman (%)

Optimum

Kedalaman = 

(4)

Contoh Soal

Tentukan produksi dari Backhoe, dengan

kapasitas Bucket 1 ¾ cu yd menggali tanah biasa, swell 43%, dalam pemotongan 6 feet, sudut swing : 90 derajat. Kondisi pekerjaan dan tata laksana sedang

Jawab :

1. Ambil data : kapasitas bucket (q)

Ukuran bucket 1,75 cu.yd =  2 cu yd (vol.material munjung) Swell diketahui 43%

Kapasitas bucket : q = 2/1,43 = 1,399 BCY

2. Tentukan Waktu siklus :

• Pengisian bucket : 7 detik

• Mengangkat beban dan swing : 10 detik

• Pembuangan (dumping) : 5 detik

• Swing kembali : 5 detik

• Waktu tetap : 4 detik

• Waktu siklus : 31 detik = 0,517 menit

3. Hitung faktor koreksi : E =  E

_i

• Efisiensi waktu kerja = 50/60 : 0,84

• Kondisi kerja dan tata laksana sedang : 0,65

Faktor pengisian (tanah biasa) : 0,85

(5)

Diperoleh : Kedalaman gali optimum = 9,7 feet

• Faktor swing dan kedalaman galian; cara mendapatkan faktor ini sbb. :

a. Tentukan kedalaman gali optimum yang tergantung dari jenis material dan ukuran bucket (tabel IV.4.01.04 [2]

hal. 63)

b. Hitung prosentase kedalaman optimum :

c. Tentukan faktor swing dan kedalaman galian yang tergantung dari prosentase kedalaman optimum dan besar sudut swing (tabel IV.4.1.03 [2] hal. 63).

Maka diperoleh Faktor swing dan kedalaman galian : 0,91

% optimum 100 gali Kedalaman

rencana gali Kedalaman (%)

Optimum

Kedalaman = 

% 60

% 8 , 61

% 9,7 100 Optimum 6

Kedalaman =  = 

• Kedalaman gali optimum adalah suatu kedalaman dimana waktu bucket (dipper) mencapai titik optimum

Faktor koreksi total : E = 0,840,650,850,91 = 0,42 6. Hitung produksi backhoe

42 , 517 0 , 0 399 60 ,

60 =1  



= E

q W Q

s

= 68,19 BCY/jam

(6)

POWER SHOVEL

Kegunaan Power Shovel :

• Untuk penggalian tanah yang letaknya di atas kedudukan alat itu.

• Sebagai alat pemuat ke dalam truck.

Perhitungan Produksi Power Shovel

• Langkah-langkah perhitungan produksi power shovel sama dengan pada backhoe, hanya perlu diingat bahwa istilah kedalaman galian pada backhoe diganti dengan
