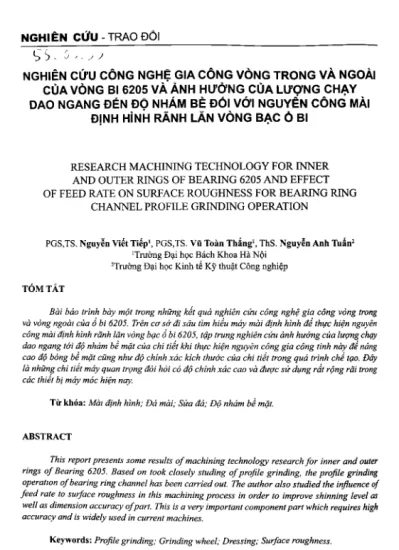

NGHIEN cufu-TRAO 061
NGHIEN CLTU CONG NGHE GIA CONG VONG TRONG VA NGOAI C O A VONG Bl 6205 VAANH HU'dNG C O A LyQNG CHAY DAO NGANG DEN DO NHAM BE D 6 I VOI NGUYEN CONG MAI
DINH HiNH RANH LAN VONG BAC 6 Bl
RESEARCH MACHH^nNG TECHNOLOGY FOR INNER AND OUTER RINGS OF BEARING 6205 AND EFFECT OF FEED RATE ON SURFACE ROUGHNESS FOR BEAJUNG RING
CHANNEL PROFILE GRINDING OPERATION
PGS,TS. Nguyen Vi^t TiSp', PGS,TS. Vu Toan Thdng', ThS. Nguyin Anh Tuln^
'Trudng Dai hpc Bach Khoa Ha Ndi
"Trudng Dai hoc Kinh te Ky thuat Cdng nghiep TOM TAT
Bdi bdo trinh bdy mpt trong nhung ket qud nghiin cuu cong nghi gia cong vong trong vd vong ngodi cda 6 bi 6205. Tren ca sa di sdu tim hieu mdy mdi dinh hinh de thi^c hien nguyen cong mdi dinh hinh ranh lan vong bgc 6 bi 6205, tap trung nghien ciru dnh hu&ng ciia lugng chay dao ngang t&i dp nhdm he mat cua chi tiet khi thuc hien nguyen cong gia cong tinh ndy de ndng cao dp bong bi mat ciing nhu dp chinh xdc kich thu&c cua chi tiit trong qud trinh chi tgo. Ddy la nhimg chi tiet mdy quan trpng ddi hoi co dp chinh xdc cao vd dugc sir dung rdt rpng rdi trong cdc thiit bi mdy moc hiin nay.
Tir khoa: Mdi dinh hinh; Dd mdi; Sua dd; Dp nhdm bi mat.
ABSTRACT
This report presents some results of machining technology research for inner and outer rings of Bearing 6205. Based on took closely studing of profile grinding, the profile grinding operation of bearing ring channel has been carried out. The author also studied the influence of feed rate to surface roughness in this machining process in order to improve shinning level as well as dimension accuracy of part. This is a very important component part which requires high accuracy and is widely used in current machines.
Keywords: Profile grinding; Grinding wheel; Dressing; Surface roughness.
ISSN 0866 - 7056
TAP CHI CO KHi VIET NAM, So 1+2 nam 2015 www.cokhivietnam.vn
NGHIEN cufu-TRAO DOI
l.DATVANDE
Vdng bi la san ph§m co khi cd dp chinh xac cao va la bo phan quan trong cua tat ca cac ung dung svr dung true quay ndi rieng va ddng CO ndi ebung. Trong dd, vdng bi 6205 la mot trong nhihig loai vdng bi dang dugc che tao d Viet Nam va duge su dung kha phd bien trong nhieu cac thiet bi may mdc. Vi vay, mdt trong nhirng yeu cau dat ra cho nganh Co khi Viet Nam hien nay la viec nghien cuu ddi mdi cong nghe ehe tao vdng bi 6205 de dam bao do ehinh xac, dp ben va cac tieu chuan ky thuat khac ma cac thiet bi may mdc cd lap d bi 6205 ddi hdi.
Xuat phat tu yeu cau nay, bai bao da t£ip trung nghien curu vS cdng nghe che tao vdng trong va vdng ngoai ciia d bi 6205, ddng thdi di sau tim hieu ve cdng nghe mai dinh hinh ranh lan vdng b^c d bi ciang nhu anh hudng cua lugng chay dao ngang den dp nham be mat eua chi tiet ddi vdi nguyen cdng mai dinh hinh ranh Ian vdng bac d bi 6205.
2. NO! DUNG
2.1. D^c di^m c^u tao va yen can k^ thuat cua lo^i vdng bi 6205
Ve cau tao thi vdng bi ndi chung edng nhu vdng bi 6205 ndi rieng cd 4 bd phan chinh gdm: Vdng bac trong, vong bac ngoai, vdng each va vien bi. Vdng trong lap vdi true, vdng ngoai lap voi d, vien bi ehay tren ranh lan. Tac dung cua rSnh lan la cho phep vdng bi chiu dugc mdt tai trong dgc true, giam bdt ap suat ti^p xuc giira vien bi va dudng Ian. De tranh ma sat trugt, ban kinh cong cua ranh Ian Ion hon ban kinh ciia vien bi. Vdng each cd tac dung tao ra mdt khoang each nhat dinh giira hai vien bi ghn nhau, neu khdng chung se tiep xuc vai nhau va tai diem tiep xuc thi chuyen ddng cua hai vien bi ngugc chieu nhau se gay ra ma sat
Idn Iam cho vien bi bi mdn nhanh va khi Iam viee ed tieng dn.
Vdng bi la san pham dugc tieu chuan hoa cao, De xac dinh kich thudc ciia vong bi va cac yeu cau ky thuat cua vdng bi ta cd the su dung tieu chuan cua ISO hoac tieu chuan cua Nga hoac ap dung tieu chuan cua Viet Nam.
Nhung hien nay, cac cdng ty san xuat trong nudc thudng su dung tieu chuan cua Nga. Vi Vay trong bai bao nay ap dung tieu ehuan ciia Nga de xac dinh kich thudc va cac yeu cau ky thuat eua vong bi 6205. Theo tieu chuan FOCT 8338-57 (ciia Nga) ban ve lap va ban ve chi tiet cua vdng bi cau d& mpt day 6205 P5 nhu hinh 1 va hinh 2:
Hinh 1: Bdn ve lap cua vdng hi cdu 6205
NGHIEN cufu-TRAO Ddi
Hinh 2: Bdn ve vong bgc trong vd ngodi cua vdng bi cdu 6205
2.2. Quy trinh cong ngh^ gia c3ng vdng trong v^ vdng ngoai tba vong bi 6205
Chi tiet vdng bong va vdng ngoai cd be mat quan trpng nhat va cung khd gia cdng nhat do la be mat ranh lan. Day chinh la be mat ma khi vdng bi lam viec thi vien bi se tiep xiic va trugt tren do. Ngoai ra, ddi vdi vong bac trong thi be mat Id tru trdn xoay 025 va ddi vdi vdng bac ngoai thi be mat tru trdn xoay ngoai 052 la nhirng be mat chinh can gia cdng va ddi hdi do chinh xac gia edng cao. Vi dd la nhiing bh mat diing de Iam mat lap ghep vdi true va vdi d do khi lap ghep vdn^ bi trong cac bp ph^n truyen ddng cua cac thiet bi may mdc.
Sau day, bai bao se gidi thieu mdt trong nhimg quy trinh cdng nghe cd th8 dung dS gia cdng va che tao vdng bong va vdng ngoai cua vdng bi 6205 nhu sau:
Hinh 3: Quy trinh cdng nghe gia cdng vong ngodi cua vong bi 6205
Hinh 4: Quy trinh cong nghe gia cdngyong trong cua vdng bi 6205
Trong cae nguyen cdng ndi tren, bai bao se di sau tim hieu ve nguyen cdng mai tinh rSnh lan vdng trong eua vdng bi 6205. DSy I^
nguyen cdng gia cdng tinh cudi va be mat can gia cdng d day la be mat dinh hinh cd dang ranh Ian trdn xoay. Day chinh la be mat ma khi vdng bi lam viec thi vien bi se tiep xiic va trugt tren do. Khi gia cdng be mat nay khdng nhiing can dam bao dp chinh xac ve kich thuac duang kinh ranh lan, ban kinh ranh lan va khoang each tir duang tam ranh Ian den mat dau ma cdn phai dam bao dugc dp chinh xac ve vi tri tuang quan nhu dp khdng ddng tam giiia dudng kinh day ranh lan vdi dudng kinh Id 025; Dd 6 van eiia duong kinh day ranh Ian; Do dao cua dudng tam ranh Ian so vdi mat dau. D^c biet la dp nham be mat cua ranh lan phai dat dugc dd bdngRa^0,16. Vi khi vdng bi Iam viec thi vien bi se quay tren be mat ranh iSn nen niu b^ mat ranh lan cd dp nham thap thi qua trinh tiSp xiic giua vien bi va be mat ranh lan se sinh ra ma sat lan, nen be mat chdng bi mai mdn va gay ra bi$n tugng trdc rd be mat n6n Iam giam tuoi ben ciia vdng bi khi lam viec va anh hudng den dp chinh xac quay cua vdng bi. Nhung do trong quy trinh cdng nghe che tao vdng bac d bi con cd nguyen cong danh bdng ranh lan nen trong nguyen cdng mai tinh ranh Ian nay de viia dam bao yeu cau ky thuat vira dam bao tinh kinh te cua ehi tiet gia cdng thi dp nham b8 m$t ranh Ian yeu cau dat Ra=0,4.
ISSN 0866 - 7056
TAP CHi CO KHi VIET NAM, Sd 1+2 nam 2015 www.cokhivietnam.vn
NGHIEN CUlU - TRAO Ddi
LdJ
Hinh 5 Bdn ve nguyen cong mdi tinh ranh lan vong trong 6 bi 6205
De dam bao dp chinh xac ve kich thude va vi tri tucmg quan ciing nhu dp bdng be mat ranh lan vdng trong cua vdng bi, bai bao da iing dung nguyen ly mai dinh hinh va sii dung may mai dinh binh duang lan vdng trong 3MKI36B thuc hien nguyen cdng nay. Day la cac may mai chuyen diing cd dp chinh xac cao va cd kha nang gia cdng tu ddng, cd kha nang sira da tu ddng sau khi lap cac chuong trinh gia cdng.
viee eita da mai la trimg khdp nhau. Qua trinh mai do cac chuyen dpng dan gian cua may thuc hien (chuyen dgng quay ciia phdi n^^, chuyen dpng quay cua da mai n^, chuydn ddng ehay dao ngang S^ hay chay dao hudng kinh do ban may mang phoi thuc hien). Tren hinh 7 la so do mai dinh huih ranh lan vdng trong d bi tren may mai dinh hinh dudng lan vdng trong 3MK136B. Da mai da dugc tao dang gidng vdi hinh dang mat gia cdng. Chi tiet mai dugc dinh vi vao dudng Ian can gia edng nhd hai chdt ty dau chdm cau sd 2 (khdng che 2 bae tu do) tiic be mat chuan Iiic nay triing vdi be mat ranh lan can gia cdng nen sai sd ehuan la nhd nhat, do dd se nang cao dugc dp chinh xac gia cdng be mat ranh lan.
Ngoai ra, vdng bae d bi dugc dinh vi vao mat dau nhd mat dau cua cue tir sd 1 (khdng che 3 bac tu do) nen se dam bao dugc dp song song giiia dudng tam ranh lan vdi mat dau. Ddng thdi chi tiet duge kep chat bang tir. Chinh vi vay, qua trinh dinh vi va kep chat chi tiet dugc thuc hien rat dan gian va nhanh chdng nen se nang cao dugc nang suat gia cdng ma van dam bao dugc do chinh xac yeu cau.
Hinh 6: Mdy mdi dinh hinh du&ng lan vdng trong 3MK136B
2.3. Cong nghe mai dinh hinh ranh lan vong bac 6 bi
Hinh 7- Sa do mdi dinh hinh ranh Idn vdng trong bdng dd mdi dinh hinh
1) Cue tie; 2) Chdt ty ddu chdm cdu, 3) Chi tiet mdi; 4) Dd mdi 2.3.1. Ddc diem chung cua mdi dinh hinh
ranh Idn vong bac o bi
Khi mai bang phuang phap mai dinh hinh thi profin ciia mat gia cdng va be mat lam
e: Dp lech tam giiia tam ciia chi tiet vdi tam true chinh ciia may de trong qua trinh mai be mat ranh Ian ludn ty vao hai chdt ty dau chdm cau so 2 de chi tiet dinh vi chinh xae va
dn dinh. '^
NGHIEN cufu TRAO D O I
Ciing gidng nhu ban chat ciia cac qua trinh mai khac, thi ban eh4t cua qua trinh mai dinh hinh cung la su cao xudc ti vi hh mat gia cdng bang nhiing hat mai voi tdc dp cao va ap luc Idn. PhSn Iam viec cua da mai gdm ludi cit ciia vd sd cac hat mai rieng biet, phan bd mpt each nglu nhien tren be mat da mai. Hinh dang hinh hpc cua mdi hat mai thi khdng gidng nhau, gdc sic thudng 1dm hon 90« (p>90«) gdc trudc thudng am (7<0), do dd khdng thuan Igi cho qua trinh cit va thoat phoi. Do cd nhieu hat mai tham gia cit got cung mpt liic, do gdc trudc am (y<0) va do van toe cat rat 1dm nen nhiet cit khi mai rit lan, nhiet dp viing cat ed the len tdi 1000-I500''C, gay ehay phoi sinh tia Ilia. Trong qua binh cit, ludi cat cua cac hat mai nay ludn ludn thay ddi. Tuy nhien, ngoai nhiing dac diim tren thi khi mai dinh hinh eung cd nhiing dac tinh rieng. Da mai khi mai dinh hinh bi mdn lien tuc va khdng deu tren cac tiet dien khac nhau lam cho hinh dang va dd chinh xac ban dau eiia da mai rat nhanh bi thay ddi, din din sai lech eua be mat gia cdng, cho nen trong qua trinh mai dinh hinh da mai can phai dugc siia da thudng xuyen. Chinh vi vay, dp ehinh xac dat dugc cua cac be mat gia cdng khi mai dinh hinh cd lien quan mat thiet vdi viec sira da trong qua trinh mai. Dae biet do chinh xac tao hinh be mat da mai khi sira da rat quan trgng, can dac biet quan tam. Do chieu dai tiep xiic Idn, nen luc cat va nhiet eat khi mai dinh hinh Idn hon nhieu so vdi khi mai trdn ngoai binh thudng. Khi mai dinh hinh, ngudi ta phai sir dung cac may ed dp ciing viing cao, cdng suat Idn. Dung dich tran ngudi phai cap vao viing mai cd luu lugng Idn de tranh cho chi tiet khdng bj bien dang nhiet [8].
2.3.2. Nguyen ly hoctt dpng vd cau tao cua mdy mdi ^nh hinh dirdng lan vong bac 6 bi
Ve dae diem cau tao ciing nhu nguyen ly boat dpng va each thiet lap chuang trinh gia
cdng de mai tinh ranh lan trdn may mai dinh hinh dudng lan vdng trong va vdng ngoai la tuang tu nhau. 0 day, bai bao se di sau tim hidu ciu tao cung nhu nguyen ly hoat ddng va each lap chuong trinh gia cdng ddi vol may mai dudng lan vdng trong 3MK-I36B. Dac diem cau tao cua may nay nhu sau:
+ May thuc hien kep chi tiet bang nam cham dien loai dan cue.
+ Cae sdng trugt dugc che tao eye ky chinh xac di ban may mang phdi thuc hien chuyin dpng quay va chuy8n dpng dieu chinh cua phdi vdi dp chinh xac cao, ma sat nhd, tuoi thg lan va dp ciing vimg cao. Sir dung ddng co servo va true vitme bi di thuc hi$n cac chuyin ddng quay va chuyen ddng dieu chinh ciia dung cu cap phdi vdi dp ehinh xac eao va dp tin c?y cao.
+ Thiit bi cip phdi va iiy san phim ra d ^ g hai canh tay thuc hi§n vdi tdc dp nhanh va dp tin cay cao.
+ Dung cu siia da vdi thiet bi siia da dang cung trdn cd kha nang boat ddng on dinh va dp chinh xac cao.
Hinh 8 thi hien md hinh phan bd lap dat cac chi tiet trong be thdng dan dpng ciia may mai dinh hinh duang Ian; He din ddng ciia mdy nay bao gdm cd chuyen dpng ciia true chinh dS mai, chuyen ddng cua true chinh mang phoi, chuyen dpng bii ciing nhu chuyen ddng chay dao ciia ban may mang phdi, chuyen ddng bii cung nhu chuyen ddng chay dao cua ban may mang dung eu sira da, chuyen ddng quay cua tay may, chuyen dpng dpc true ciia tay may dS cap phdi va lay san pham ra, ciing vdi chuyen ddng quay ciia true mang miii kim cuong sua da lan tiip xiic vdi da mai khi tien hanh sira da.
ISSN 0866 - 7056
TAP CHi CO KHi VIET NAM, S6 1+2 nam 2015 www.cokhivietnam.vn
NGHIEN cdu-TRAODCI
^-x..
Wn/j 5; 5(7 do dpng hpc ciia he thong ddn ddng trong mdy mdi 3MK136B Hinh 9 la dd thi the hien ehu trinh lam vi?e cua may mai dinh hinh dudng lan nay. Khi may tu ddng thyrc hien ehu trinh mai, de dam bao dp chinh xac cua chi tiet mai thi eii sau mdt khoang thdi gian nhat dinh may se tien hanh siia da, khi dd he thdng dieu khien se tu dpng dimg chu trinh mai va chuyen sang chu trinh sua da.
1^
t 1
E>^ Ihl chu tnnh Lan
Hinh 9: Do thi chu trinh lam viec cua mdy mdi 3MK136B
Trinh tu cac budc tien hanh de thiet lap chuang trinh gia cdng tren may mai nay nhu sau:
Hinh 10: Vi tri dd mdi vd chi tiet tiep xiic nhau de xdc dinh goc tgo do cua vdt a. Lay goc toa dp ciia vat
Di cd the lap trinh gia cdng tu ddng khi mai tinh ranh Ian tren may CNC nay, trudc tien ta can phai tien hanh thao tac lay gdc tpa dp cua vat va gdc sira da.
Sii dung cac num dieu khien tren man hinh hiin thi ciia may de dieu khien ban u vat tien trai hoac tien phai, ciing nhu tinh tien theo phuang hudng kinh de dieu chinh ban u vat den diim ma chi tiit va da tiep xuc vdi nhau nhu hinh ve sau:
Tai vi tri nay ta xac lap gdc trai ciia y (khoang dich chuyen cua da mai) va ghi lai khoang dich chuyin cua ban u vat L. Vdi L la khoang dich chuyen cua ban u vat de da tiep can bien dang r chi tiet: L = I^ + I^
Trong do:
+ I : Khoang djch chuyen nhanh ciia ban u vat;
+ 1 : Khoang dich chuyen tiep can bien dang
chi tiet cua ban u vat. ^
NGHIEN cufu-TRAOD6I
b. Lay gdc sira dd vd dieu chinh lay cung r Sii dung cac num dieu khien de dieu khiin ban u siia da tiin trai hoac tiin phai, de diiu ehinh ban u siia da den diem tiep xuc vdi cung r cua da (nhu hinh ve II).
\m-
Hinh II: Vi tri dd mdi vd mUi kim cuong sita dd tiip xuc nhau de xdc dinh gdc sua da
Tai vi tri nay ta siia da bang tay mpt sd Ian rdi xac lap vi tri gdc phai cua y va vi tri gdc ngoai (out) cua x (tien hanh sira da tu ddng den khi thay bien dang da da dat).
c. Lap chucmg trinh gia cdng
Sau khi da xac dinh dugc khoang dich chuyen eua ban u vat ta vao man hinh dieu khien PARAMET de thiet lap chuang trinh gia cdng mai tinh ranh lan chi tiet nay nhu sau:
1. RAP JUMP AMT: 5000pm (la khoang chay nhanh eiia ban u vat);
2. RAP APRO AMT: 120pm (khoang chay tiip can vao dudng lan ciia chi tiet eiia ban u vat);
3. ROUGHT G AMT: 100pm (lugng du cho mai thd);
4. ROUGHT BOUND AMT: Ipm (khoang liii de bat dau siia thd cua ban u vat sau khi mai thd);
5. FINE 0 . AMT: 10pm (lugng du cho mai tinh);
6. FINE BOUND AMT: I p m (khoang lui d i sira tinh ciia ban u vat sau khi mai tinh);
7. ROUGHT DELAY T: I giay (thdi gian b i de sira thd);
8. FINE DELAY T: 2 giay (thdi gian trd d i sua tinh);
9. RAP JUMP SPEED: 6000 pm/ph (tdc dp tiin nhanh ciia ban u v$t);
10. RAP APRO SPEED: 85 pm/ph (tdc dp tiin tiip can chi tiit cua ban y vat);
11. ROUGHT G. SPD: 30 pm/ph (tdc dp tiin mai thd cua ban u v^t);
12. ROUGHT BOUND.SPD: 10 pm/ph (tdc dp liii ra de sua thd sau khi mai thd ciia ban u vat);
13. FINE.G.SPEED: 6 pm/ph (tdc dp tiin mai tinh ciia ban u vat);
14. FINE BOUND SPD: 10 pm/ph (toe dp liii ra d i siia tinh sau khi mai tinh cua ban u vat);
15. DRESS SPEED: 50 pm/ph (toe dp dich chuyen cua ban u sua da);
16. DRE DOWN TIME: 2,05 giay (thdi gian tre de bat dau quay siia cung r);
17. R A P . RET SPD: 7000 pm/ph (tdc dp chay nhanh trd lai ve eua ban u vat);
18. Y RAPID SPEED: 6000 pm/ph (tdc dp chay nhanh trd lai ciia ban u siia da).
Sau khi ket thuc cau lenh cd thii tu 14 thi mdt chi tiet se dugc mai xong, khi dd chu trinh gia cdng se lap lai quay ve eau lenh dau tien de thyc hien mai duang lan ciia ehi tiet tiep theo. Qua trinh nay eii lap di lap lai nhu vay n Ian cho den chi tiet thir n khi ma da mai da bj mon qua mdt gidi ban cho phep thi liie nay may mdi tu ddng chuyen sang eau lenh cd thu tu tit 15 trd di de thue hien qua trinh siia da nham dam bao do chinh xac cua ehi tiet khi mai. Va mudn may xae dinh dugc sd chi tiet mai dugc
ISSN 0866 - 7056
TAP C H i CO KHl VIET NAM, Sd 1+2 nam 2015 www.cokhivietnam.vn
NGHIEN cufu-TRAO DOI
sau mdi Ian siia da thi khi lap trinh ta vao man hinh dieu khien "Auto" va nhap gia tri n dd vao ddng cau lenh "Dress Space". Tri sd n d day la bao nhieu thi cung can phai dugc nghien eiiu va se duge de cap den d cac bai bao sau.
2.4. Thirc nghiem danh gia anh huong cua luong ch^y dao ngang tdi do nham b i mat chi tiet vdng bac 6 bi 6205 khi mai tinh ranh lan tren c^c m^y mai dinh hinh d u d n g lan
De nang cao dp chinh xac va dp nhin bdng be mat chi tiet vdng trong va vdng ngoai ciia vdng bi 6205 thi ngoai viec iing dung cac may mai CNC chuyen diing ed dp chinh xac cao de mai tinh ranh lan chi tiit nay thi viec lua chpn dugc eae thdng sd cdng nghe trong dd cd thdng sd che do eat hop ly, ciing la mpt yeu cau rat quan trpng, de vira dam bao dp chinh xac gia cdng cua chi tiet vira dam bao nang cao nang xuat ha gia thanh san pham. Mudn vay, mdt trong nhihig van de dat ra do la chiing ta
can phai tien hanh nghien cuu anh hudng ciia che dp cit tdi dp nham be mat eua chi tiet khi gia cdng tren cac nguyen cdng nay. Bang tien hanh nghien ciiu thuc nghiem ta se xac dinh dugc ham sd tuang quan giiia cac thdng sd dau vao la che do cat voi thdng sd dau ra la dp nham be mat cua chi tiet, tir dd se xac dinh dugc bp thdng sd che do cat hgp ly. Trong pham vi bai bao nay chi gidi ban nghien ciiu anh hudng cua lugng ehay dao tinh d i n nham b& mat khi mai tinh ranh lan vdng trong tren may mai dudng lan 3MK136B cho mdt loai da mai cu the dupe ky hieu theo tieu chuan ciia Trung Qudc la 500x8x203A100L5V-60. Cu thi, sau khi tien hanh nghien cuu thuc nghiem bang each chi thay ddi gia tri lugng chay dao ngang tinh Sn.tinh, con ed dinh cac gia tri thdng sd dau vao cdn lai va thuc hien mai chi tiet ngay sau khi thay da mai mdi, sau do do dp nham be mat ranh lan cua chi tiet sau khi mai tren may do dp nham Mitutoyo SJ400 ciia Nhat Ban, tae gia da thu dugc ket qua so lieu nhu bang sau:
Bdng 1. Anh hu&ng ciia lugng chgy dao tinh din nhdm be mat khi n^ = 3500 v/ph;
Vet = 40 m/ph; t^^=0,l mm; l„„^=0.01 mm; S^^^. = 0,03 mm/ph S.„.K(mni/ph)
Ra (^im)
0,003 0,29
0,004 0,34
0,006 0,4
0,008 0,47
0,009 0,5
Tii cac so li?u thi nghiem thu dupe d bang tren, ap dung phuang phap binh phuang cue tieu [5,6], tae gia da xay dung duge ham sd bieu thi moi quan he giiia dp nham be mat Ra vdi lugng ehay dao tinh S(mm/ph) khi mai tinh ranh lan vdng trong ben may mai 3MKI36B nhu sau: Ra = 5,546231. S''-^"^^^^
Tir dd xay dung duge dd thi the hien su anh hudng ciia lugng chay dao ngang tinh Sn.tinh den dp nham be mat Ra khi mai tinh ranh Ian vdng trong tren may mai 3MKI36B
Hinh 12. Anh hUdng ciia bUdc tiin dao len Ra vdi nguyen cong mdi tinh ranh idn vdng trong
NGHIEN cufu-TRAO D6I
Qua dd thi ben ta thiy, khi mai tinh ranh Ian vdng trong 6205 niu ta tang lugng ehay dao S^ thi dp nham bi mat cua chi tiet tang len (tiic li dp bdng bi mat chi tiit giam di) nhung lugng tang len ciia do nham la khdng dang ke.
Do bdng bi mat chi tiit dat dugc nim trong khoang rtr cip Dn-n9. Theo ly thuyit cat gpt truyin thdng thi khi tang budc tiin dao thi dp nham bi mat chi tiit se tang len. Nhung trong qua trinh mai thi dac biet han, do dac trung cua qua trinh tao phoi khi mai khac vdi qua trinh tao phoi truyin thong, dd la trong mdt lin hat mai tuang tac vao vat lieu chi tiet gia edng se ed ba qua trinh xay ra [9].
Hinh 13: Ba giai dogn hinh thdnh phoi mdi Giai doan mpt hat mai trugt tren be mat phdi, giai doan hai hat mai cay xudc be mat phdi va giai do^n ba la giai doan tao phoi mai.
Ci giai do^n diu (hinh lO.a) thi mui hat mai bat dau va dap vao be mat gia edng va tac dung vao be mat gia cdng mdt lyc, lyc va d^p nay Idn hay nhd phu thudc vao tde dp mai va tri sd lugng chay dao. Va lyc nay se Iam cho be mat vat mai bi bien dang dan hdi. Neu ban kinh cong p cua hat mai rat nhd thi do ben ddng hgc ciia nd ciing rat nhd, khi va dap va tiep xiic vdi vat mai, hat mai se bi pha hiiy khdng the cat gpt dugc. Trudng hpp ban kinh cong p cua hat mai Idn hon chieu day a ciia Idp kim loai hat di rat nhieu, thi liic nay se xay ra qua binh hat mai trugt tren be mat vat mai lam eho ap luc tang din. Tiep sau giai doan mdt, do ap luc mai tang len, nhi?t d lap be mat mai tang len Iam xuat hien bien d^ng dan bdi, bien dang deo va lam cho bien dang deo cua kim loai tang dan, liic
nay xay ra qua trinh hat mai xam nh^p vao be mat chi tiit gia cdng. Nhung do liie nay chiiu sau cit rit be, nen qua hinh cit khdng thyc hi?n dugc. Liic nay vat li?u bi diy sang hai ben t^o thanh cae vit eay xuac (hinh lO.b). Khi hat mai xam nhap vao chi tiet den mot chieu sau nhat dinh gpi la chiiu sau tcri han thi xay ra qua trinh tach phoi (hinh lO.c). Nhu v^y, qua trinh thii nhit va thii hai xay ra khi hat mai bit dau tiip xuc vai vat lieu ehi tiit din khi h^t mai xam nhap dugc vao trong vat lieu chi tiit dugc mot chiiu sau du 1dm de tao phoi. Qua trinh thii ba diln ra sau dd la qua trinh tao phoi di boc di mgt lugng kim lo^i khdi be mat chi tiet mai.
Khi lugng chay dao cang Idn thi kha naiig xam nhap cua bat mai vao trong bi mat ehi tiit cang thu^ Igi, qua trinh tao phoi chiem phan Idn trong mdt lin cit cua hat mai nen dg nham be mat chi tiit se khdng thay ddi nhiiu so vdi khi budc tiin dao nhd, ma a dd dien ra phSn Idn sy trugt va cay xudc trong mpt lan cat cua hat mai.
Do do trong cac nguyen cdng mai n6n thyc hien mai vdi chi do lugng chay dao Idn de tang nang suit [10], Dae biet ddi vdi san phim vdng bac d bi thi sau nguyen cdng mai tinh ranh Ian nay cdn cd nguyen cdng danh bdng ranh Ian, chinh vi vay budc tien dao ngang dugc chgn la S„(,„h = 0,006 mm/ph.
3. KET LUAN
Vdng trong va vdng ngoai ciia vdng bi 6205 trong cac bd phan truyen dgng ciia cac may mdc thiit bi la nhimg chi tiet het siic quan trpng. Do do, day la nhiing chi tiet ddi hdi dd chinh xac va yeu cau ky thuat rat cao. Vdi viSc ddi bdi dp ehinh xac cao nhu vay, nen viec thiet ke va gia cdng nhung chi tiet nay tuong ddi kho khan dac biet la ddi voi be mat ranh Ian cua vdng trong va vdng ngoai. Chinh vi vay, viec nghien cim va dua ra dugc phuang phap gia edng dam bao dugc dp chinh xac cao ciia cac chi tiit nay la van de rat can thiet.
ISSN 0866 - 7056
TAP CHi CO KHi VIET NAM, Sd 1 +2 nam 2015 www.cokhivietnam.vn
NGHIEN cufu - TRAO DPl
Viec nghien ciiu iing dung cac may mai dinh hinh dudng lan chuyen diing de tien hanh mai tinh ranh lan vdng trong va vdng ngoai cua vdng bi 6205, ddng thdi nghien ciiu anh hudng cua che do cat tdi do nham b i mat ranh Ian khi thye bien mai tinh ranh lan tren cac may mai dinh hinh nay se giiip nang cao dugc dg chinh xac va chit lugng san pham cua nhiing chi tiet nay, ddng thai gdp phan nang cao dugc nang suit, ha gia thanh san phim. Va neu thue hien dung quy trinh cdng nghe gia cdng vdng trong va ngoai ciia vdng bi 6205 theo cac budc da neu d tren ciia bai viet nay chic chan vong bi 6205 khi san xuit d nuac ta se dugc sir dung va lip dat nhieu ban trong cac thiet bi may mdc. Dac biet trong nguyen cdng mai tinh ranh lan vdng trong thi nen chpn budc tien dao ngang S^^^^^ = 0,006 min/ph de vira dam bao dugc do chinh xac ve kich thudc, vi tri tuang quan va do nham b i mat Ra = 0,4pm cua nhung chi tiit nay theo yeu ciu, ddng thdi gdp phan nang eao dupe nang suat, ha gia thanh san phim.'>
Ngay nhan bai: 23/01/2015 Ngay phan biSn: 19/02/2015
Tki li^u t h a m k h a o :
[1]. Trin Van Dich (2004), Cong nghe CNC, NXB. Khoa hgc va Ky thuat. Ha Noi.
[2]. Trin Van Dich (2004), Nghien ciru dp chinh xdc gia cdng bdng thuc nghiem, NXB. Khoa hoc va K.y thuat. Ha NOi.
[3]. Nguyin Ngpc Dao, Trin Thi San, Che do cat gia cong ca khi, NXB. Tnrdng Dai hpc Su pham Ky thuat TP Hd Chi Minh.
[4]. Nguyen Die Lgc, Le VSn Tien, Ninh Diic Ton, Tran Xuan Viet (2005), So tay cong nghe che tao may, t^p 1,2,3, NXB. Khoa hpc va Ky thuat, Ha Noi.
[5]. Biii Minh Tri (2005), Xdc xudt thong ke vd quy hogch thuc nghiem, NXB. Khoa hpc va Ky thuSt, Ha Npi.
[6]. Nguyen Doan Y, Quy hogch thuc nghiem vd xu ly so lieu thi nghiem, NXB. Khoa hpc va Ky thuat.
Ha Npi.
[7]. Lyre.G.V (1969), Mdi kim logi, NXB. Chi tao may [8]. Thanh Khiit, Dinh Chi (1961), Ky thudt mdi, NXB. Cong nghiep.
[9]. Luu Van Nhang (2003), Ky thudt mdi kim logi, NXB. Khoa hpc va Ky thuat. Ha Ngi.
[10]. Nguydn Hi?p Cudng (1998), "Nghien cuu dnh hu&ng cua lugng chgy dao khi sua dd t&i cdc thong so nhdm bi mat khi mdi tron ngodi", Luan van tdt nghiep Cao hpc, Trucmg Dai hpc Bach Khoa Ha Npi.
