I. Soal Hidrostatika
Bagian ini menjelaskan berbagai soal terkait hidrostatika yang berkaitan dengan tekanan pada berbagai bentuk plat dan pintu air. Fokus utama adalah pada perhitungan gaya dan pusat tekanan yang dihasilkan oleh fluida pada objek yang terendam.

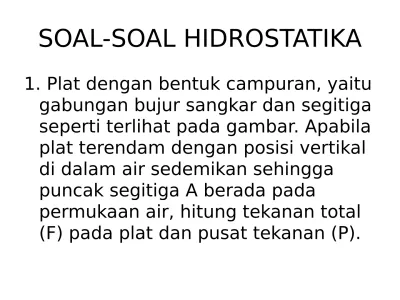

1.1. Plat dengan Bentuk Campuran
Soal pertama melibatkan plat dengan bentuk gabungan bujur sangkar dan segitiga yang terendam dalam air. Diperlukan perhitungan untuk menentukan tekanan total pada plat dan lokasi pusat tekanan. Penyelesaian dilakukan dengan membagi plat menjadi dua bagian, yaitu segitiga dan bujur sangkar, untuk menghitung tekanan total dan pusat tekanan masing-masing.
1.2. Pintu Air Segi Empat
Soal kedua membahas pintu air berbentuk segi empat yang memiliki sendi di tengah. Pusat berat pintu berada di kedalaman tertentu di bawah permukaan air, dan perhitungan dilakukan untuk menentukan gaya tekanan serta pusat gaya yang bekerja pada pintu. Selain itu, gaya yang diperlukan untuk menahan pintu agar tidak membuka juga dihitung.
1.3. Pintu Air Otomatis
Soal ketiga terkait dengan pintu air otomatis yang dipasang di muara. Pintu berbentuk lingkaran dan miring pada sudut tertentu. Perhitungan dilakukan untuk menentukan perbedaan elevasi muka air di hulu dan hilir saat pintu mulai membuka, dengan mempertimbangkan gaya hidrostatis yang bekerja pada pintu.
1.4. Bendung Beton Trapesium
Soal keempat membahas stabilitas bendung beton berbentuk trapesium terhadap penggulingan dan geseran. Diperlukan perhitungan gaya-gaya yang bekerja pada bendung serta analisis terhadap gaya geser dan momen penggulingan untuk menentukan keamanan bendung.
II. Soal Latihan
Bagian ini menyediakan serangkaian soal latihan yang dirancang untuk menguji pemahaman konsep hidrostatika. Soal-soal ini mencakup perhitungan distribusi tekanan, gaya yang bekerja pada dinding tangki, dan stabilitas struktur hidrolik lainnya.
2.1. Distribusi Tekanan pada Tangki
Latihan pertama meminta perhitungan distribusi tekanan pada dinding tangki yang terisi air. Siswa diminta untuk menghitung gaya yang bekerja pada dinding dalam arah panjang dan lebar serta pada dasar tangki, menggunakan sistem satuan SI.
2.2. Tekanan pada Tabung Berisi Air dan Minyak
Latihan kedua melibatkan tabung silinder yang diisi dengan air dan minyak. Siswa harus menghitung tekanan absolut dan terukur pada dasar tabung serta gaya yang bekerja di dalam tabung. Soal ini menguji pemahaman tentang tekanan dalam sistem fluida campuran.
2.3. Stabilitas Bendung Trapesium
Latihan ketiga mirip dengan soal keempat sebelumnya, di mana siswa diminta untuk menyelidiki stabilitas bendung trapesium dengan mempertimbangkan gaya penggulingan dan geseran. Ini menekankan pentingnya analisis gaya dalam rekayasa hidrolik.
2.4. Gaya pada Pintu Air
Latihan terakhir berfokus pada perhitungan gaya yang diperlukan untuk menutup pintu air berbentuk lingkaran. Siswa harus mempertimbangkan berbagai faktor, termasuk tekanan hidrostatis dan sudut kemiringan pintu, untuk menyelesaikan soal ini.
