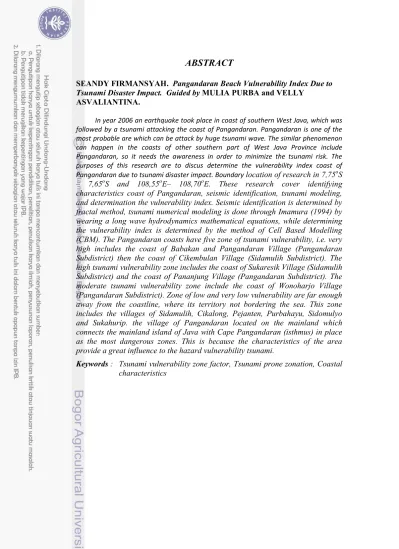

SEANDY FIRMANSYAH. Pangandaran Beach Vulnerability Index Due to Tsunami Disaster Impact. Guided by MULIA PURBA and VELLY
ASVALIANTINA.
In year 2006 an earthquake took place in coast of southern West Java, which was followed by a tsunami attacking the coast of Pangandaran. Pangandaran is one of the most probable are which can be attack by huge tsunami wave. The similar phenomenon can happen in the coasts of other southern part of West Java Province include Pangandaran, so it needs the awareness in order to minimize the tsunami risk. The purposes of this research are to discus determine the vulnerability index coast of Pangandaran due to tsunami disaster impact. Boundary location of research in 7,75oS
– 7,65oS and 108,55oE– 108,70oE. These research cover identifying characteristics coast of Pangandaran, seismic identification, tsunami modeling, and determination the vulnerability index. Seismic identification is determined by fractal method, tsunami numerical modeling is done through Imamura (1994) by wearing a long wave hydrodynamics mathematical equations, while determining the vulnerability index is determined by the method of Cell Based Modelling (CBM). The Pangandaran coasts have five zone of tsunami vulnerability, i.e. very high includes the coast of Babakan and Pangandaran Village (Pangandaran Subdistrict) then the coast of Cikembulan Village (Sidamulih Subdistrict). The high tsunami vulnerability zone includes the coast of Sukaresik Village (Sidamulih Subdistrict) and the coast of Pananjung Village (Pangandaran Subdistrict). The moderate tsunami vulnerability zone include the coast of Wonoharjo Village (Pangandaran Subdistrict). Zone of low and very low vulnerability are far enough away from the coastline, where its territory not bordering the sea. This zone includes the villages of Sidamulih, Cikalong, Pejanten, Purbahayu, Sidomulyo and Sukahurip. the village of Pangandaran located on the mainland which connects the mainland island of Java with Cape Pangandaran (isthmus) in place as the most dangerous zones. This is because the characteristics of the area provide a great influence to the hazard vulnerability tsunami.
1
1.1 Latar Belakang
Wilayah pesisir Pangandaran merupakan satu sistem rangkaian sisi selatan Busur
Sunda (Sunda Arc). Daerah ini berhadapan langsung dengan Samudera Hindia. Di bawah
dasar laut Samudera Hindia terdapat daerah pertemuan antara lempeng Indo-Australia
dengan lempeng Eurasia. Daerah tersebut merupakan salah satu zona utama tumbukan
lempeng tektonik bumi (zona subduksi) yang dapat berkembang menjadi bencana alam,
khususnya bencana gempa bumi dan tsunami (Rahardjo, 2003). Wilayah pesisir
Pangandaran merupakan daerah yang memiliki risiko tinggi terhadap bahaya tsunami. Hal ini terjadi karena dekatnya jarak ke zona subduksi (Mardiantno, 2006).
Pangandaran telah mengalami gempa bumi disertai tsunami beberapa
tahun yang lalu. Pada tanggal 17 Juli 2006, perairan selatan Jawa Barat diguncang gempa dangkal dengan kekuatan 7,7 Skala Magnitude (SM). Gempa ini berpusat di
Samudera Hindia, tepatnya pada koordinat 9,295o LS – 107,347o BT (NEIC-USGS,
2006a). PSG (2006) menambahkan bahwa gempa ini terjadi di sekitar zona subduksi pada lempeng Indo-Australia dengan lempeng Eurasia. Gempa ini menimbulkan tsunami yang memporak-porandakan pantai Pangandaran dan sekitarnya. Bencana
tsunami ini secara keseluruhan melanda sepanjang pantai selatan Jawa Barat hingga
Yogyakarta dan menelan korban jiwa sekitar 700 orang. Dekatnya jarak pantai
terhadap zona subduksi dan sejarah gempa serta tsunami menjadi ancaman daerah ini terhadap bencana tsunami.
Kejadian gempa bumi yang disertai tsunami di wilayah pesisir
wilayah pesisir selatan Jawa Barat, khususnya Pangandaran dalam menghadapi
bencana tsunami. Bencana tsunami di Pangandaran dan wilayah di sekitar pesisir selatan Jawa kemungkinan bisa saja terulang. Natawidjaja (2007) menjelaskan bahwa zona subduksi Jawa merupakan daerah yang berpeluang menghasilkan
gempa-gempa besar. Segmen zona subduksi Jawa yang belum melepaskan akumulasi regangan tektoniknya merupakan sumber gempa dan tsunami yang potensial di
masa datang.
Kejadian gempa bumi yang diikuti tsunami di Pangandaran serta beberapa bagian wilayah Indonesia telah menyadarkan sebagian besar penduduk Indonesia
akan bencana tsunami. Rencana terpadu mitigasi bencana tsunami sudah
selayaknya dilakukan. Unsur kunci pendukung yang menjadi dasar dalam perencanaan mitigasi
bencana tsunami yaitu melakukan penelitian yang terkait. Penentuan indeks kerentanan pantai merupakan salah satu langkah awal yang dapat dijadikan informasi dasar dalam perencanaan mitigasi bencana tsunami. Penelitian mengenai indeks
kerentanan pantai merupakan bagian dari analisis risiko bahaya tsunami yang penting dalam kerangka mitigasi bencana alam. Langkah mitigasi baru akan
diambil setelah diketahui tingkat risikonya.
Wilayah pantai dan pesisir Pangandaran memiliki berbagai aktivitas kepesisiran mulai dari permukiman, perdagangan, pariwisata, pengembangan
sektor industri dan berbagai sektor lainnya. Dekatnya jarak pantai terhadap zona subduksi dan sejarah gempa serta tsunami menjadi ancaman kawasan ini terhadap
1. 2 Tujuan
Tujuan dari penelitian ini adalah :
1) Mengkaji karakteristik pantai dan pesisir Pangandaran sebagai salah satu faktor yang mempengaruhi intensitas bencana tsunami dan risiko yang
mungkin ditimbulkan
2) Menelaah penjalaran gelombang tsunami menuju pantai dan memprediksi
capaian run-up tsunami yang mencapai daratan Pangandaran
3) Menentukan indeks kerentanan pantai akibat bencana tsunami berdasarkan parameter karakteristik pesisir Pangandaran, lereng dasar perairan dan
4
2.1. Kondisi Umum Lokasi Penelitian
Geografis wilayah Kabupaten Ciamis berada pada 108°2’0” –108°40’0”
Bujur Timur dan 7°40’20”–7°41’20’’ Lintang Selatan. Wilayah sebelah utara berbatasan dengan Kabupaten Majalengka dan Kabupaten Kuningan, sebelah barat dengan Kabupaten Tasikmalaya dan Kota Tasikmalaya, sebelah timur
dengan Kota Banjar dan Kabupaten Cilacap (Jawa Tengah), dan sebelah selatan dengan Samudera Hindia. Luas wilayah Kabupaten Ciamis secara keseluruhan
mencapai 244.479 Ha (Bappeda Kabupaten Ciamis, 2009).
Wilayah selatan Kabupaten Ciamis berbatasan langsung dengan garis pantai Samudera Hindia yang membentang di enam kecamatan dengan panjang
garis pantai mencapai 91 km. Kabupaten Ciamis memiliki wilayah laut seluas 67.340 Ha. Kabupaten Ciamis memiliki pantai Pangandaran yang sangat indah
sehingga menjadi primadona wisatawan domestik dan mancanegara (Bappeda Kabupaten Ciamis, 2009).
Pangandaran merupakan sebuah kecamatan yang berada di Kabupaten
Ciamis, Jawa Barat. Kecamatan ini terletak di bagian paling selatan Kabupaten Ciamis dan merupakan daerah wisata utama di Ciamis. Kecamatan Pangandaran
secara geografis terletak pada 7o34’50’’ – 7o44’00’’ LS dan 108o36’26’’ – 108o42’10’’ BT dengan luas wilayah 687,22 Ha (Dinas Pertanahan dan Tata Ruang Kabupaten Ciamis, 2004).
dengan Kecamatan Padaherang dan di sebelah selatan berbatasan langsung dengan
Samudera Hindia (Bappeda Kabupaten Ciamis, 2009).
Pantai Pangandaran terletak pada peninsular atau tanjung yang masuk ke
Samudera Hindia. Bagian ujung selatan tanjung merupakan Cagar Alam
berbentuk air mata (teardrop). Daerah ini adalah hutan lindung yang terdiri dari lahan perbukitan dan lahan daratan, sedangkan sekitar 142,87 Ha lahan yang lain
di wilayah ini adalah dataran yang secara geologi dapat disebut beach ridge dan berbentuk genting tanah (isthmus) yang menghubungkan Tanjung Pangandaran
dengan Pulau Jawa (Dinas Pertanahan dan Tata Ruang Kabupaten Ciamis, 2004).
2.2. Gelombang Tsunami
2.2.1 Karakteristik gelombang tsunami
Istilah Tsunami berasal dari bahasa Jepang. Tsu berarti “pelabuhan” dan nami berarti “gelombang,” secara harafiah berarti gelombang pelabuhan.
Pengertian tsunami menurut NTHMP (2001) didefinisikan sebagai serangkaian gelombang tinggi yang disebabkan oleh perpindahan sejumlah besar air laut
secara tiba-tiba. Tsunami merupakan sebuah gelombang yang terjadi setelah sebuah gempa bumi, meletusnya gunung berapi, longsoran atau hantaman meteor yang semuanya terjadi di laut.
Tsunami memiliki karakteristik yang berbeda dengan gelombang pasang (tidal wave) atau gelombang permukaan (surface wave) yang biasa dijumpai di
pantai (Diposaptono dan Budiman, 2006). Tsunami bersifat transient dan implusif, artinya semakin melemah dengan bertambahnya waktu dan mempunyai umur
dalam waktu yang lama dengan periode gelombang hanya beberapa detik
(Marchuk dan Kagan, 1989). Mudhari (2009) menambahkan bahwa perbedaan gelombang tsunami dengan gelombang yang dibangkitkan oleh angin adalah
terletak pada gerakan airnya. Gelombang yang dibangkitkan oleh angin hanya menggerakan partikel air laut di permukaan air laut bagian atas, namun pada gelombang tsunami menggerakan seluruh kolom air dari permukaan sampai
mencapai dasar laut.
Tsunami diklasifikasikan sebagai gelombang perairan dangkal (gelombang
panjang), karena panjang gelombangnya lebih besar daripada kedalaman
perairannya. Gelombang ini merambat dengan kecepatan yang berbanding lurus dengan akar kedalaman perairan. Kecepatan gelombang tsunami akan berkurang
seiring dengan semakin dangkalnya kedalaman air (Marchuk dan Kagan, 1989).
gd
C ... (1) keterangan :
C : kecepatan gelombang perairan dangkal (m2/detik) g : percepatan gravitasi (m/detik2) = 9,8 m/detik2 d : kedalaman perairan (m)
Menurut Yalciner et al. (2006), ketika gelombang tsunami mendekati
pantai maka ketinggian gelombang membesar yang diikuti dengan melambatnya kecepatan rambat gelombang. Hal ini terjadi karena pengaruh dasar laut yang
semakin mendangkal (shoaling). Kecepatan gelombang tsunami bergantung pada kedalaman laut sehingga gelombang tersebut mengalami percepatan atau
perlambatan ketika melintasi kedalaman yang berbeda-beda. Ketika memasuki
perairan pantai (perairan dangkal), tsunami akan mengalami perlambatan.
mendangkal dan gesekan dasar laut. Gelombang yang tertahan karena
perlambatan ini akan menumpuk dengan gelombang-gelombang yang datang berikutnya, sehingga tinggi gelombang bertambah tinggi. Gambaran mengenai
perubahan ketinggian gelombang tsunami dari laut dalam menuju laut dangkal diperlihatkan pada Gambar 1.
Gambar 1. Karakteristik umum perubahan ketinggian gelombang tsunami (UNESCO-IOC, 2006)
Gelombang tsunami bergerak dengan kecepatan tinggi dan dapat
merambat menyeberangi samudera tanpa banyak kehilangan energi. Energi dari tsunami merupakan perkalian antara tinggi gelombang dengan kecepatannya. Nilai energi ini selalu konstan, yang berarti tinggi tsunami berbanding terbalik
terhadap kecepatannya. Energi yang dikandung gelombang tsunami tidak berkurang banyak. Hal ini sesuai dengan hubungan laju energi yang hilang pada
Gelombang akan pecah apabila puncak gelombang membentuk sudut 120o
atau pada saat kecepatan partikel pada bagian puncak lebih besar daripada kecepatan gelombang sehingga gelombang menjadi tidak stabil dan pecah.
Gelombang tsunami yang pecah akan menghamburkan energinya ke atas
permukaan pantai. Pecahan gelombang tergantung pada derajat kemiringan dasar laut (Gross, 1990). UNESCO-IOC (2006) mengelompokan tipe pecah gelombang
tsunami menjadi tiga macam yaitu : a) Pecahan tumpah (di atas dasar laut yang hampir rata) yang membentuk suatu petak berbuih pada puncak dan
berangsur-angsur pecah berserakan cukup jauh; b) Pecahan hunjam (di atas dasar laut yang agak curam) yang memuncak, meliuk bagai payung raksasa terkembang kemudian pecah bagai piring kaca jatuh ke lantai; c) Pecahan gulung (di atas dasar laut
sangat curam) yang tidak pecah atau menghunjam melainkan mengombak bergulung-gulung ke muka pantai. Gelombang-gelombang juga pecah dalam perairan yang dalam jika gelombang menjulang terlalu tinggi karena disebabkan
oleh angin, tetapi gelombang itu biasanya berpuncak rendah dan dinamai gelombang jambul putih berbuih atau pecah-pecah.
2.2.2 Pembangkit gelombang tsunami
Pada umumnya kejadian tsunami di dunia dominan disebabkan oleh
kejadian gempa bumi di dasar laut. Mardiatno (2006) menyatakan bahwa berdasarkan katalog gempa (1629 – 2002) di Indonesia pernah terjadi tsunami
menambahkan bahwa lebih dari 90 % tsunami di dunia disebabkan oleh gempa
tektonik di dasar laut.
Tsunami disebabkan oleh gempa bumi di pusat yang dangkal sepanjang
daerah subduksi (Gambar 2). Gempa bumi tersebut mengakibatkan terjadinya pergeseran lempeng tektonik. Lempeng kerak bumi (crustal blocks) memberi energi potensial pada massa air ke atas dan ke bawah. Hal ini mengakibatkan
terjadinya perubahan drastis pada permukaan air laut di daerah tersebut. Energi yang dilepas ke dalam massa air tersebut menyebabkan timbulnya tsunami
(UNESCO-IOC, 2006).
Gambar 2. Posisi daerah sumber gempa tektonik (UNESCO-IOC, 2006)
UNESCO-IOC (2006) menjelaskan bahwa pergerakan lempeng samudera yang slip di bawah lempeng benua akan melambat akibat gesekan yang semakin
membesar. Suatu saat pergerakan kedua lempeng tersebut akan berhenti (tertahan) dan terdapat akumulasi energi di daerah pertemuan kedua lempeng. Ketika daerah
tersebut maka akhirnya lempeng menjadi patah dan terlepas. Keadaan ini
mengakibatkan deformasi dasar laut. Deformasi ini akan menaikan dan menurunkan air laut dalam skala besar mulai dari lantai samudera sampai ke
permukaan. Massa air di atasnya mengikuti bentuk deformasi lantai samudera untuk mencapai setimbang, dengan begitu maka terjadi pergerakan gelombang yang membawa energi merambat ke perairan pantai (Gambar 3).
Gambar 3. Mekanisme terjadinya tsunami akibat gempa tektonik di dasar laut (UNESCCO-IOC, 2006)
Bila lempeng samudra bergerak turun atau naik, di wilayah pantai air laut akan surut sebelum datangnya tsunami. Selanjutnya gelombang tsunami akan datang menerjang pantai (Slawson dan Savage, 1979). Meskipun sebagian besar
tsunami disebabkan oleh gempa bumi yang terjadi di bawah laut, namun tidak setiap gempa bumi di bawah laut bisa menyebabkan terjadinya tsunami. Menurut
33 km (< 48 km versi USGS) serta gempa dengan pola mekanisme dominan
adalah sesar naik (thrust) atau sesar turun (normal).
2.3. Faktor-faktor Kerentanan Pantai Terhadap Tsunami 2.3.1 Morfologi dasar laut
Tsunami yang menjalar ke pantai (perairan dangkal) akan megalami
beberapa perubahan ketinggian gelombang sebagai akibat dari proses pendangkalan (shoaling), refraksi, difraksi, dan refleksi sebelum akhirnya
gelombang tersebut pecah. Proses shoaling sebagai proses berkuranganya tinggi gelombang untuk pertama kalinya sewaktu memasuki perairan yang dangkal, kemudian secara bertahap akan meningkat kembali dengan bagian muka (front)
gelombang tetap simetris (Horikawa, 1998).
Horikawa (1998) menjelaskan kedalaman perairan yang semakin berkurang menyebabkan tinggi gelombang bertambah kembali secara cepat
sehingga mengakibatkan profil gelombang menjadi tidak simetris dan pada akhirnya pecah. Kecepatan gerak gelombang juga berkurang dengan
berkurangnya kedalaman dasar laut, sehingga menyebabkan puncak gelombang pada daerah yang lebih dangkal bergerak lebih lambat daripada puncak pada perairan yang lebih dalam. Selanjutnya tejadi pembelokan arah gerak puncak
gelombang mengikuti bentuk kontur kedalaman laut (refraksi).
Shoaling dan refraksi disebabkan oleh proses pendangkalan perairan.
Shoaling lebih ditekankan pada perubahan tinggi gelombang secara langsung
ditekankan pada pembelokan arah puncak gelombang. Refraksi dapat terjadi pada
perairan transisi ataupun perairan dangkal (USACE, 1984).
Ketinggian tsunami sepanjang pantai berbeda dari satu tempat ke tempat
yang lain. Hal ini bergantung pada morfologi, batimetri, dan topografi pantai, sehingga indikator kelerengan pantai dan dasar perairan pantai memiliki peranan penting dalam menentukan besar-kecilnya tsunami di suatu wilayah (Oktariadi,
2009a). Menurut Oktariadi (2009b) kondisi lereng pantai yang landai akan menyebabkan jarak daerah pecah gelombang dengan pantai semakin jauh.
Sedangkan bila kondisi lereng pantai curam maka jarak daerah pecah gelombang dengan pantai menjadi semakin dekat (Gambar 4).
2.3.2 Morfometri pantai
Morfometri pantai menunjukkan bentuk garis pantai. Morfometri pantai merupakan parameter yang sangat penting untuk dikaji karena menentukan daerah
pemusatan atau penyebaran energi gelombang tsunami. Menurut USACE (1984) perubahan arah gelombang karena proses refraksi akan menghasilkan suatu daerah energi gelombang penguncupan (konvergen) dan penyebaran (divergen) yang
berpengaruh tehadap struktur pantai yaitu morfometri pantai. Morfometri pantai sangat berpengaruh besar terhadap tingkat energi gelombang yang akan
menghempas ke daratan.
Bentuk garis pantai (shore line) dapat memberikan berbagai pengaruh ketika gelombang tsunami mencapai daratan. Teluk, tanjung, inlet dan muara
sungai dapat menyebabkan kerusakan yang lebih besar. Daerah-daerah pantai yang cekung menghadap ke laut seperti selat dan teluk akan menyebabkan
gelombang mengalami refleksi. Energi gelombang tsunami menjadi terfokus pada
wilayah cekungan dan pada akhirnya mampu meningkatkan ketinggian
gelombang tsunami yang sampai di pantai (NTHMP, 2001). Perubahan ketinggian
tersebut sebagaimana dijelaskan Diposaptono dan Budiman (2005) bahwa tsunami akan mengalami peningkatan ketinggian ketika melewati pantai yang menyempit dan dangkal.
Lebih lanjut Diposaptono dan Budiman (2006) menjelaskan bahwa secara umum wilayah pesisir Indonesia memiliki teluk yang berasosiasi dengan tanjung
dan muara sungai yang sangat banyak dan berderet satu dengan yang lainnya sehingga menyerupai gigi gergaji (sawtooth). Pantai dengan bentuk menyerupai
selatan Banyuwangi (Jawa Timur) sebagaimana diperlihatkan pada Gambar 5.
Morfometri pantai yang berbentuk demikian akan mempengaruhi refraksi gelombang dan menyebabkan gelombang tsunami tidak dapat keluar lagi karena
sebagian atau seluruh gelombang tersebut dipantulkan oleh dinding teluk.
Akibatnya gelombang tsunami akan meningkat dan interaksi gelombang tersebut berlangsung dalam waktu yang lama. Kondisi tersebut dapat menjadikan wilayah
pesisir tersebut mempunyai tingkat kerusakan yang lebih parah jika terjadi bencana tsunami.
Gambar 5. Pantai dengan bentuk menyerupai gigi gergaji (sawtooth) : a) Pantai barat Sumatera dan b) Pantai selatan Jawa Timur
(Subandono, 2007)
2.3.3 Topografi dan kemiringan daratan pantai dan pesisir
Menurut Oktariadi (2009b) jarak jangkauan tsunami ke daratan sangat
ditentukan oleh tinggi dan rendahnya suatu daratan. Terjal atau landainya
morfologi pantai juga memberikan kontribusi yang signifikan terhadap jangkauan a)
gelombang tsunami. Semakin tinggi letak suatu daerah maka semakin aman dari
terpaan gelombang tsunami.
Pada daratan pantai yang terjal, tsunami tidak akan terlalu jauh mencapai
daratan karena tertahan dan dipantulkan kembali oleh tebing pantai. Sementara di daratan pantai yang landai, landaan tsunami dapat menerjang sampai beberapa kilometer masuk ke daratan. Keadaan ini seperti yang terjadi di Banda Aceh. Pada
saat tsunami melanda Banda Aceh gelombang dapat menerjang masuk sejauh 5 km dari garis pantai (Oktariadi, 2009b). Berdasarkan pemahaman tersebut, maka
kelerengan pantai menurut USDA-NRCS (1986) dapat diklasifikasikan seperti pada Tabel 1.
Tabel 1. Indikator kelerengan pantai (USDA-NRCS, 1986)
No Jenis Kelerengan Pantai Kepekaan Terhadap Tsunami
1 Datar Sangat peka
2 Landai Peka
3 Agak curam Agak peka
4 Curam Kurang peka
5 Sangat curam Tidak peka
2.3.4 Sungai-sungai dan kanal pengendali banjir
Sungai-sungai dan kanal pengendali banjir dapat memberikan berbagai pengaruh terhadap rambatan gelombang tsunami. Tsunami yang merambat melalui sungai atau kanal dapat menimbulkan kerusakan yang lebih hebat dari
yang diperkirakan. Keadaan ini terjadi karena dengan adanya sungai atau kanal maka akan semakin mendorong tsunami untuk melintas lebih jauh ke daratan.
atau lebih, terutama jika terjadi pada saat pasang (NTHMP, 2001). Klasifikasi
daerah terhadap jarak dari sungai adalah membagi daerah kedalam kelas-kelas berdasarkan jarak dari sungai. Klasifikasi tersebut menjelaskan tingkat kerentanan
pantai terhadap bencana tsunami berdasarkan jauh dekatnya daerah tersebut dari sungai.
2.3.5 Ekosistem pesisir
Ekosistem pesisir terutama mangrove dan hutan pantai memegang peranan
sebagai greenbelt pelindung pantai dalam mereduksi energi gelombang tsunami. Mangrove dan hutan pantai mempunyai sistem perakaran yang dapat meredam ombak, arus serta menahan sedimentasi. Hutan pantai sangat efektif dalam
meredam energi gelombang tsunami seperti yang dilaporkan Harada dan Imamura (2003). Hasil penelitian yang dilakukan Harada dan Imamura disajikan pada Tabel 2.
Tabel 2. Efektivitas peredaman tsunami oleh hutan pantai (Harada dan Immura, 2003)
Parameter Lebar hutan Ketinggian tsunami
Berdasarkan Tabel 2, dapat diketahui bahwa semakin lebar hutan (kondisi
kerapatan konstan) maka tingkat peredaman energi gelombang tsunami semakin besar. Contohnya gelombang tsunami setinggi 3 m yang melanda hutan pantai
yang memiliki lebar 50 m menghasilkan jarak run-up ke daratan tinggal 81% dengan tinggi genangan tinggal 82%. Berbeda halnya apabila lebar hutan pantainya mencapai 400 m, maka jarak run-up ke daratan tinggal 57% dengan
tinggi genangan tinggal 18%.
Keberadaan terumbu karang di wilayah pantai juga sangat penting. Pada
dasarnya selain mempunyai fungsi ekologis, terumbu karang juga berfungsi sebagai pelindung pantai dari hempasan gelombang dan arus kuat yang berasal dari laut (Diposaptono dan Budiman, 2006). Gelombang yang datang pada daerah
yang terdapat terubu karang energinya akan melemah. Hal ini disebabkan gelombang tertahan oleh adanya terumbu karang sehingga gaya hidrolis gelombang semakin mengecil (Kotani et al., 1998).
2.4. Sejarah Tsunami Pangandaran
Pada tanggal 17 Juli 2006, terjadi sebuah gempa bumi pada pukul
08:19:28 Universal Time Coordinate (UTC) atau sekitar pukul 15:19:28 WIB di pantai selatan Jawa Barat, Indonesia. Menurut Harvard Centroid Moment Tensor
(Harvard CMT) gempa tersebut memiliki kekuatan 7,7 SM atau 4,0 x 1027 dyne.cm dengan pola mekanisme sesar naik. USGS menjelaskan posisi pusat
gempa berada pada koordinat 9,295o LS dan 107,347o BT dengan kedalaman pusat gempa 6 km. Gempa ini mengakibatkan tsunami di sepanjang pantai selatan
Pantai Cilacap, Pantai Kebumen dan sampai ke Pantai Parangtritis (NEIC-USGS,
2006a).
Hasil survei yang dilakukan oleh Balai Pengkajian Dinamika Pantai
(DPDP-BPPT) bersama ITS menjelaskan bahwa gelombang tsunami pada saat tsunami Pangandaran 2006 memiliki ketinggian run-up maksimum sebesar 4,6 m. Ketinggian run-up maksimum terjadi di pesisir Cilacap yaitu tepatnya di daerah
Widarapayung. Ketinggian run-up tsunami terendah adalah 1,1 m, dimana terletak di pantai Suwuk (Kebumen). Daerah pesisir Pangandaran yang menjadi kajian
dalam penelitian ini memiliki ketinggian run-up tsunami sebesar 2,7 m – 2,9 m dan di daerah Cikembulan (Pangandaran sebelah barat) mencapai 3,1 – 3,6 m (Kongko et al., 2006). Peta ketinggian run-up tsunami hasil pengukuran lapang
tim DPDP-BPPT bersama ITS disajikan pada Gambar 6.
Berbeda halnya dengan hasil survei yang dilakukan oleh tim Pusat Survei
Geologi, ketinggian run-up maksimum yang terukur mencapai 3,3 m. Adanya perbedaan ketinggian run-up tsunami dari hasil pengukuran tersebut disebabkan
oleh faktor waktu pelaksanaan pengukuran. Pada dasarnya metode pengukuran ketinggian run-up tsunami diukur menurut tanda dari ketinggian air yang membekas di pepohonan atau di dinding bangunan-bangunan lainnya. Adanya
perbedaan pelaksanaan waktu pengukuran antar lembaga terkait mengakibatkan hasil pengukuran yang berbeda. Hal ini mengingat tanda dari ketinggian air yang
membekas akan semakin pudar seiring dengan bertambahnya waktu (Lavigne et al., 2007). Pada kejadian tsunami Pangandaran 2006, wilayah yang paling luas
terkena limpasan tsunami adalah Desa Cikembulan dan Desa Pangandaran.
Menurut hasil pengukuran lapang diketaui bahwa jarak limpasan tsunami ke daratan mencapai 300 – 500 m (Kongko et al., 2006).
2.5. Persamaan Gerak Gelombang Tsunami
Gerak gelombang tsunami didekati dengan teori perairan dangkal. Teori
ini mengasumsikan kedalaman perairan relatif kecil dibandingkan panjang
gelombang (Imamura, 1994). Dalam teori ini percepatan vertikal partikel air dapat diabaikan karena besarnya jauh lebih kecil dari percepatan gravitasi. Berdasarkan
pendekatan ini, gerak gelombang tsunami diekspresikan dengan teori gelombang perairan dangkal. Simulasi penjalaran gelombang tsunami menggunakan model
hidrodinamika dua dimensi dari persamaan gerak gelombang linier. Persamaan penjalaran gelombang suku linier diperlihatkan pada persamaan (2) di bawah ini
0
Simulasi limpasan tsunami (run-up) menggunakan teori perairan dangkal linier dan non-linier. Persamaan di bawah ini merupakan persamaan yang menjadi dasar untuk model saat ini (Imamura, 1994) :
0
2.6. Deformasi Dasar Laut
Pemodelan sumber tsunami yang ditimbulkan oleh deformasi dasar laut akibat gempa menggunakan metode Mansinha dan Smylie (1971) dengan
masukan parameter gempa seperti pada Gambar 7. Parameter gempa berupa patahan dalam hubungannya terhadap pembentukan tsunami terdiri dari : momen seismik (Mo), lokasi dan kedalaman pusat gempa (episentrum dan hiposentrum),
panjang patahan (L), lebar patahan (W), dislokasi (D), dan geometri sesesar (Dip,
Strike, Slip). Dip ( ) adalah sudut yang menjelaskan kemiringan dari permukaan
patahan. Strike ( ) merupakan sudut yang digunakan untuk menjelaskan patahan
dan dihitung searah jarum jam dari utara, sedangkan Slip ( ) adalah parameter
yang menjelaskan pergerakan dari satu sisi ke sisi lainnya.
Gambar 7. Desain parameter sesar (Imamura et al., 2006)
Hanks dan Kanamori (1979) dalam Latief (2000) menjelaskan bahwa deformasi dasar laut dapat dihasilkan apabila mempunyai momen seismik (Mo)
)
Jika momen seismik gempa telah diketahui dan dibuat sebagai suatu
skenario yang mungkin dapat terjadi dengan episentrum di masing-masing daerah studi, maka parameter yang lain seperti panjang dan lebar patahan serta dislokasi
(deformasi) patahan dapat diperhitungkan dengan formula Emile A. Okal sebagai berikut (Mansinha dan Smylie, 1971) :
7
D dislokasi atau deformasi (m)
2.7. Kajian Risiko Bencana Tsunami
Bencana alam dapat terjadi secara tiba-tiba maupun melalui proses yang
berlangsung secara perlahan. Beberapa bencana seperti gempa bumi dan tsunami hampir tidak mungkin diperkirakan secara akurat mengenai waktu dan seberapa
besar kekuatannya. Kejadian bencana selalu memberikan dampak kejutan dan menimbulkan banyak kerugian baik jiwa maupun materil. Kejutan tersebut terjadi karena kurangnya kewaspadaan dan kesiapan dalam menghadapi ancaman
adalah interaksi antara kerentanan daerah dengan ancaman bahaya yang ada.
Kerentanan merupakan aspek yang relatif dapat dilakukan perubahan. Tingkat kerentanan daerah dapat dikurangi, sehingga kemampuan dalam menghadapi
ancaman tersebut semakin meningkat. Secara umum risiko dapat dirumuskan sebagai berikut (GTZ SEQIP, 2008) :
Risk = Hazard x vulnerability ... (10)
Pengurangan risiko bencana adalah suatu konsep dalam mengurangi risiko
bencana melalui kegiatan dalam mengelola faktor-faktor penyebab dari bencana (Mudhari, 2009). Tingkat kerentanan adalah suatu hal yang penting untuk
diketahui sebagai salah satu faktor yang berpengaruh terhadap terjadinya bencana. Hal ini dikarenakan bencana baru akan terjadi bila bahaya terjadi pada kondisi yang rentan. Tingkat kerentanan dapat ditinjau dari kerentanan fisik
48
3.1. Lokasi dan Waktu Penelitian
Lokasi penelitian terletak di wilayah pantai dan pesisir Pangandaran
Kabupaten Ciamis, Jawa Barat. Batas koordinat wilayah penelitian berada pada 7,75o– 7,65o LS dan 108,55o– 108,70o BT. Wilayah Pangandaran dalam penelitian ini mencakup pantai dan pesisir di Kecamatan Pangandaran dan
Kecamatan Sidamulih. Daerah yang difokuskan dalam penelitian ini adalah kedua kecamatan tersebut. Peta lokasi penelitian disajikan pada Gambar 8.
Gambar 8. Peta lokasi penelitian (Kecamatan Pangandaran sampai Kecamatan Sidamulih)
Kegiatan penelitian dilaksanakan pada awal bulan Mei 2011 sampai Agustus 2011 yang bertempat di Laboratorium Data Processing Oseanografi,
Institut Pertanian Bogor dan di Laboratorium Balai Pengkajian Dinamika Pantai,
Badan Pengkajian dan Penerapan Teknologi (BPPT), Jakarta Pusat.
3.2. Alat Penelitian
Peralatan yang digunakan dalam pelaksanaan penelitian ini terdiri dari berbagai macam perangkat lunak (software) dan perangkat keras (hardware).
Penelitian ini merupakan model penelitian laboratorium menggunakan model komputasi. Perangkat keras berupa Personal Computer (PC) merupakan
komponen utama dalam penelitian ini, dimana beberapa perangkat lunak
(software) sebagai penunjang terpasang di dalamnya. Secara rinci alat penelitian dalam penelitian ini ditabulasikan pada Tabel 3 beriku ini :
Tabel 3. Spesifikasi peralatan penelitian (perangkat lunak dan perangkat keras) No Peralatan penelitian Perusahaan pembuat Keterangan 1 Personal Computer
(PC)
Zyrex Corp. Sistem operasi Windows
dan Java, Intel Pentium T5550 CPU 1,83 GHz
Global Mapper Ltd. Data processing
4 Map Source v.3.2 Garmin Corp. Data processing
5 Surfer v.9.0 Golden Software Inc. Data processing 6 Transform v.3.3 Forther Research Inc. Data processing 7 Textpad v.4.6.2 Wintertree Inc. Data processing
8 Turmina interface BPPT Sistem operasi Java
Personal Computer (PC) yang dilengkapi dengan berbagai macam
perangkat lunak digunakan untuk memproses data-data. Global Positioning System (GPS) digunakan sebagai alat navigasi dan penanda titik sampling di
lapangan, sedangkan kamera digital digunakan sebagai alat dokumentasi pada saat survei lapangan.
3.3. Data Penelitian
Data yang digunakan dalam kegiatan penelitian ini mencakupbeberapa
kelompok data sebagai berikut :
1) Citra Landsat wilayah Pangandaran
Citra Landsat yang digunakan merupakan Landsat TM path/row 121/65
(resolusi 30 m) yang direkam pada bulan Juni 2003, Oktober 2006 dan Maret 2009
2) Data batimetri
Data batimetri yang digunakan adalah ETOPO 1. Data ini memiliki resolusi satu menit per satu grid dengan luasan 1,85 km. Data ini di unduh dari :
http://www.ngdc.noaa.gov/mgg/gdas/gd_designagrid.html pada bulan Maret 2011
3) Peta dasar untuk bahaya tsunami Kabupaten Ciamis dari German Indonesia
Tsunami Early Warning System (GITEWS) skala 1 : 25.000 tahun 2010
4) Peta penutupan/penggunaan lahan Kecamatan Pangandaran dan Kecamatan
Sidamulih skala 1 : 25.000 tahun 2004 dari Bappeda Kabupaten Ciamis 5) Peta batimetri Dishidros TNI-AL skala 1 : 500.000 nomor peta 69 tahun 2004
7) Data kegempaan dan historis kejadian tsunami
Data ini diperoleh dari Nasional Earthquake Information Center – United States Geological Survei (NEIC-USGS). Data ini di unduh dari :
http://earthquake.usgs.gov/earthquakes/eqarchives/epic/epic_rect.php pada bulan Maret 2011
3.4. Survei Lapang
Survei lapang dilakukan pada bulan Juli 2011 bertempat di Kecamatan
Pangandaran dan Kecamatan Sidamulih. Survei lapang dilakukan untuk mengetahui kondisi daerah penelitian secara langsung sekaligus verifikasi dan validasi data. Hasil pengolahan geomorfologi pesisir dari citra satelit, peta
penutupan/penggunaan lahan serta data pendukung lainnya divalidasi dengan kenampakan yang sebenarnya di lapangan.
Survei dilakukan pada 20 titik observasi mulai dari barat sampai ke timur.
Pengambilan titik observasi menggunakan teknik Random Sampling, yaitu pengambilan titik sampling secara acak terhadap kategori-kategori penutupan
lahan yang sudah disesuaikan dengan kategori pada citra hasil klasifikasi dan peta penutupan lahan yang tersedia. Data ini digunakan sebagai referensi lapang untuk menentukan akurasi citra dari hasil kasifikasi dan perubahan-perubahan yang
terjadi pada peta penutupan lahan tahun 2004. Posisi koordinat titik observasi disajikan pada Lampiran 1.
Pelaksanaan survei lapang dilakukan dengan menyusuri sepanjang wilayah pantai dan pesisir dengan cara sejajar garis pantai. Data yang dihimpun meliputi
secara visual di sepanjang daerah penelitian dengan mengamati antara lain bentuk
garis pantai, vegetasi penutup, tata guna lahan/penutupan lahan, keberadaan proteksi pantai baik alami maupun buatan. Pengukuran jarak dari pantai terhadap
permukiman dan bangunan-bangunan lainnya dilakukan dengan pengukuran secara horizontal dari garis pantai menuju daratan dengan menggunakan roll meter. Parameter yang diamati dalam kegiatan survei lapang selengkapnya
diperlihatkan pada Lampiran 2.
3.5. Metode Pengolahan Data
Pada penelitian ini dilakukan pengintegrasian data penginderaan jauh dengan model tsunami. Alur penelitian ini meliputi input data (data citra dan peta,
survei lapang dan data sekunder yang terkumpul), pemrosesan dan analisis. Adapun alur pengolahan atau pemrosesan data penelitian ini meliputi beberapa tahapan yaitu : (1) pemetaan karakteristik pantai dan pesisir, (2) identifikasi
seismisitas, (3) pemodelan tsunami, (4) penentuan indeks kerentanan pantai. Analisis data untuk menentukan tingkat kelas kerentanan pantai akibat bencana
48

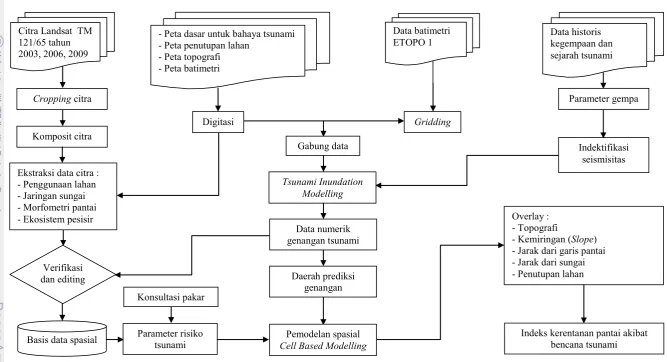

Gambar 9. Bagan alir penelitian
29
Indeks kerentanan pantai akibat bencana tsunami Overlay :
- Topografi
- Kemiringan (Slope) - Jarak dari garis pantai - Jarak dari sungai - Penutupan lahan
Ekstraksi data citra : - Penggunaan lahan - Peta dasar untuk bahaya tsunami
- Peta penutupan lahan - Peta topografi - Peta batimetri
3.5.1 Identifikasi karakteristik pantai dan pesisir
Struktur kajian dalam identifikasi karakteristik pantai meliputi kajian tipologi pesisir, mencakup liputan lahan dan bentuk lahan. Tipologi pesisir
menjadi faktor-faktor yang mempengaruhi bencana tsunami. Kajian tipologi pesisir menurut Suprajaka et al. (2005) ditetapkan dengan menggunakan tiga komponen yaitu abiotik (fisik), biotik (hayati) dan kultural (sosial-ekonomi).
Identifikasi karakteristik pantai dilakukan dengan melakukan ekstraksi data spasial dari hasil interpretasi citra penginderaan jaut (Landsat TM), peta-peta
dan data-data pendukung lainnya serta melakukan survei lapang. Ekstraksi data tersebut berupa pemetaan karakteristik daerah pantai dan pesisir Pangandaran yang meliputi :
1) Pemetaan topografi
Pemetaan topografi dalam penelitian ini dilakukan dengan menggunakan data hasil survei lapang tim pemetaan Kabupaten Ciamis bersama GITEWS yang
dituangkan pada peta dasar untuk bencana tsunami Kabupaten Ciamis. Data ini dikompilasikan dengan data topografi dari peta-peta yang tersedia. Identifikasi
kenampakan topografi dimulai dengan melakukan proses digitasi. Langkah ini merupakan proses perubahan data ke dalam bentuk digital. Data hasil digitasi kemudian diinterpolasi (gridding) dengan interval 30 meter.
2) Pemetaan batimetri
Pemetaan batimetri menggunakan dua buah kelompok data yaitu peta
batimetri Dishidros TNI-AL dan data batimetri ETOPO 1. Peta batimetri Dishidros TNI-AL digunakan untuk menggambarkan keadaan batimetri
menggambarkan keadaan batimetri perairan lepas pantai selatan Jawa. Pengolahan
data batimetri Dishidros TNI-AL dilakukan dengan proses digitasi kemudian dilakukan interpolasi dengan interval 30 meter. Pengolahan data batimetri dari
ETOPO 1 tidak dilakukan digitasi terlebih dahulu. Hal ini dikarenakan data batimetri ETOPO 1 sudah berbentuk data numerik dalam format digital sehingga dapat langsung dilakukan interpolasi. Data batimetri ETOPO 1 diinterpolasi
dengan interval 810 meter.
3) Pemetaan kemiringan daratan (slope)
Pemetaan kemiringan daratan (slope) dilakukan berdasarkan data topografi. Data kemiringan daratan merupakan data yang diturunkan dari data topografi. Penurunan data topografi dilakukan dengan bantuan perangkat lunak
ArcGIS 9.3. Fungsi yang digunakan adalah surface analyst pada menu spatial
analyst. Data topografi dijadikan masukan dalam algoritma matematis pada waktu
processing data. Algoritma tersebut dapat mengubah setiap nilai topografi
menjadi sebuah nilai baru. Nilai baru inilah yang menggambarkan kemiringan lahan daratan. Satuan kemiringan daratan yang digunakan pada penelitian ini
adalah dalam persentase (%).
4) Pemetaan jarak dari garis pantai dan jarak dari sungai
Pemetaan jarak dari garis pantai dan jarak dari sungai dilakukan dengan
melakukan proses buffering melalui perangkat lunak ArcGIS 9.3. Proses buffering dilakukan dengan menggunakan data spasial garis pantai dan kemudian
diklasifikasikan berdasarkan matriks risiko tsunami. Data spasial garis pantai didapatkan dengan melakukan digitasi (digitize on screen) pada peta dasar
teknik buffering sejauh 3000 m dari garis pantai sedangkan untuk pemetaan jarak
dari sungai teknik buffering dilakukan sejauh 500 m dari sungai. 5) Pemetaan tata guna lahan dan ekosistem pesisir
Pemetaan tata guna lahan dan ekosistem pesisir dilakukan berdasarkan analisis melalui interpretasi citra satelit Landsat dan peta penutupan lahan dari Bappeda Kab. Ciamis. Pada penelitian ini dilakukan proses digitasi terhadap peta
penutupan lahan untuk mendapatkan data digital penggunaan lahan serta
ekosistem pesisir. Hasil digitasi dari peta penutupan lahan tersebut kemudian di
lengkapi dengan data hasil interpretasi citra satelit dan foto udara dari Google Earth. Keseluruhan hasil pengolahan tersebut kemudian divalidasi dengan
data-data hasil survei lapang. Hal ini dilakukan untuk memastikan data-data hasil
pengolahan sesuai dengan kenampakan yang sebenarnya di lapangan.
Identifikasi ekosistem pantai dan pesisir difokuskan pada ekosistem yang berpengaruh terhadap limpasan gelombang tsunami. Ekosistem tersebut yaitu
ekosistem mangrove dan terumbu karang. Kedua ekosistem ini dianalisis berdasarkan citra satelit Landsat dengan proses penajaman citra (Image
Enhancement). Pengolahan dilakukan dengan bantuan perangkat lunak ER
Mapper v.7.0. Metode yang digunakan dalam kajian vegatasi mangrove
menggunakan komposit warna 453. Pada komposit tersebut mangrove akan
teridentifikasi sebagai lahan yang berwarna merah tua. Hal ini karena klorofil dalam daun mengrove menyerap dengan kuat sinar merah dan memantulkan kuat
sinar inframerah (Earth Observatory, 2007).
Identifikasi terumbu karang dilakukan dengan pendekatan algoritma
band ini diasumsikan memiliki penentrasi yang baik terhadap kolom air.
Persamaan algoritma Lyzenga dirumuskan sebagai berikut (Siregar et al., 1995) :
2
Landsat TM; dan ki/kj = koefisien antenuasi (a) yang diperoleh dari :
1
3.5.2 Identifikasi seismisitas
Kaitan kajian gempa bumi pada penelitian ini bertujuan untuk mengetahui
potensi gempa bumi sebagai pemicu terjadinya tsunami di wilayah penelitian (zona tsunamigenik). Menurut Galih dan Handayani (2007) aktifitas gempa bumi bisa ditinjau dari bermacam cara, diantaranya adalah dengan peta distribusi gempa
bumi (peta seismisitas). Setiap gempa bumi melepaskan energi gelombang seismik, sehingga kumpulan gempa bumi pada periode tertentu di suatu area merupakan suatu cara untuk menggambarkan konsentrasi aktifitas gempa bumi.
Identifikasi seismisitas pada penelitian ini dibangun berdasarkan katalog NEIC-USGS. Wilayah kajian identifikasi seismisitas di batasi pada koordinat 8o–
11o LS dan 107o– 110o BT. Data catatan gempa bumi meliputi semua gempa di kedalaman kurang dari 40 km (gempa dangkal) yang terjadi di daerah penelitian selama kurun waktu 1974 – Mei 2011.
Richter (Rohadi, 2006). Metode ini mengelompokan daerah studi menjadi tiga
bagian yang lebih kecil dengan increment 1o (1o x 1o). Metode fraktal ditentukan berdasarkan hubungan antara jumlah kejadian gempa (N) dengan magnitude
gempanya (m). Hubungan ini dijelaskan oleh persamaan yang dirumuskan oleh Guternberg dan Richter sebagai berikut (Rohadi, 2006) :
a m b
N) .
log( ... (13) dimana a dan b adalah parameter seismotektonik dan N adalah jumlah gempa bumi dengan magnitude lebih besar dari m. Setelah itu digunakan metode grafik
dari Turcotte. Turcotte melakukan penurunan rumus sederhana sehingga didapat besaran dimensi fraktal (D) sebagai berikut (Galih dan Handayani, 2007) :
b
D 2. ... (14)
dimana b adalah parameter tektonik yang didapat dari hukum Guternberg dan
Richter (Rohadi, 2006). Analisis seismisitas dengan menggunakan metode fraktal akan membawa pada wilayah tsunamigenik sebagai zona yang berpotensi sebagai sumber tsunami.
3.5.3 Pemodelan tsunami
Pemodelan tsunami pada penelitian ini diselesaikan dengan menggunakan perangkat lunak Turmina Iterface yang terdiri dari Earthquake Analysis dan Tsunami Run-up Modelling. Perangkat lunak ini dapat menyelesaikan persamaan
numerik pemodelan tsunami sehingga menghasilkan keluaran berupa waktu tempuh penjalaran tsunami, tinggi tsunami serta run-up tsunami. Perangkat lunak
(BPPT). Langkah-langkah yang dilakukan dalam menjalankan program simulasi
pemodelan tsunami adalah sebagai berikut : 1) Desain model simulasi tsunami

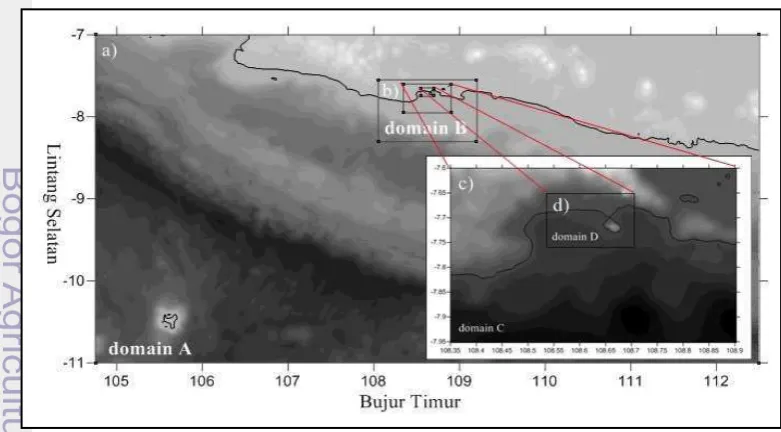

Desain simulasi penjalaran gelombang tsunami didesain sebagai model bersarang (nested model). Metode ini digunakan atas pertimbangan efisiensi waktu pada saat running model. Metode model bersarang ini menggunakan empat
tipe desain grid spasial yang berbeda dimana terdiri dari domain A, domain B, domain C dan domain D. Domain A merupakan domain yang paling besar dan
memiliki batas koordinat 104,75o E – 112,50o E dan 11,00o S – 7,00o S. Domain B dan C adalah area yang lebih kecil dari area domain A dan berada pada domain A. Domain B memiliki batas 108,05o E – 109,20o E dan 8,30o S – 7,55o S, sedangkan
domain C memiliki batas 108,35o E – 108,90o E dan 7,95o S – 7,60o S. Domain D merupakan daerah yang menjadi fokus kajian dalam penelitian ini (Pangandaran), dimana memiliki batas 108,55o E – 108,70o E dan 7,75o S – 7,65o S. Desain model
bersarang diperlihatkan pada Gambar 10.
Penentuan domain A harus mengikutsertakan domain B, domain C dan
domain D, sehingga domain A merupakan domain terbesar yang mengandung keseluruhan domain. Sumber gempa yang menjadi pemicu tsunami harus berada
pada wilayah domain sehingga penjalarannya dapat diperhitungkan. Setiap
domain memiliki karakteristik grid yang berbeda. Grid untuk Domain A sampai D memiliki ukuran grid yang semakin mengecil. Domain D merupakan domain yang
memiliki resolusi grid paling halus (jarak grid lebih kecil). Keterangan
selengkapnya mengenai ukuran spasial (ukuran grid dan jarak grid) dari setiap
domain yang dibangun disajikan pada Tabel 4.
Tabel 4. Karakteristik ukuran spasial dalam model bersarang Domain Jarak Grid
dx=dy
2) Desain skenario model pembangkit tsunami
Penghitungan besarnya tsunami yang dapat terjadi dilakukan dengan
membuat skenario sumber gempa. Model sumber pembangkit tsunami dalam penelitian ini hanya dibangkitkan oleh pergerakan dasar laut akibat gempa tektonik. Solusi mekanisme sumber gempa sebagai pembangkit tsunami
menggunakan data historis kejadian tsunami di Pangandaran (2006) dan
Banyuwangi (1994), selain itu di tentukan berdasarkan analisis peneliti terhadap
3) Pre-processing modelling
Tahap ini merupakan persiapan data-data masukan untuk model tsunami yang akan dibangun. Data yang diperlukan adalah data batimetri dan data
topografi. Data ini merupakan data dasar dalam model yang akan dibangun. Data batimetri dan topografi mencakup domain A, domain B, domain C dan domain D.
Pembuatan input domain D dibangun dengan menggunakan data batimetri
Dishidros TNI-AL dan data topografi hasil kompilasi beberapa sumber. Data topografi dan batimetri hasil digitasi kemudian digabungkan dan diinterpolasi
dengan interval 30 meter. Keseluruhan data disimpan dalam bentuk ekstensi *.dat, kemudian dilakukan pengolahan lebih lanjut di perangkat lunak Transform v.3.3 sehingga input domain D menjadi susunan matriks. Agar data input domain D
dalam bentuk matriks dapat terbaca pada saat perhitungan numerik di Turmina Interface, maka data masukan domain D dikonversi kedalam bentuk ASCII
dengan menggunakan Textpad v.4.6.2.
Proses pembuatan masukan untuk domain A, domain B dan domain C proses pengolahannya hampir sama seperti domain D. Perbedaanya terletak pada
sumber data, dimana pada ketiga domain tersebut hanya menggunakan data batimetri dari ETOPO 1 sebagai data dasar. Ketiga domain yang dibangun dari data tersebut diinterpolasi dengan interval masing-masing adalah 90 meter, 270
meter dan 810 meter. Data-data tersebut bukan merupakan input model, untuk membangun input model domain C, B dan A maka untuk input domain C adalah
gabungan antara input domain D dan domain C. Pada posisi koordinat domain D di domain C, diisi dengan semua data pada domain D. Input domain A dan
4) Processing modelling
Tahap processing merupakan tahap pacu model. Tahap ini adalah proses running simulasi tsunami berdasarkan masukan parameter gempa, batimetri dan
topografi. Metode yang digunakan dalam pemodelan tsunami ini diselesaikan dengan menggunakan aplikasi Turmina interface. Tumina interface terbagi menjadi dua aplikasi yaitu Earthquake Analysis dan Tsunami Run-up Modelling.
Earthquake Analysis digunakan untuk memproses data gempa sebagai
sumber tsunami. Keluaran dari perangkat lunak ini berupa nilai numerik yang
menggambarkan inisialisasi gelombang tsunami awal (elevasi muka air laut awal). Parameter-parameter yang digunakan untuk simulasi awal gelombang tsunami terdiri dari posisi sumber gempa, pajang dan lebar patahan, dislokasi (deformasi),
kedalaman pusat gempa (hiposentrum) dan geometri patahan (dip, strike, slip). Inisialisasi gelombang tsunami awal diperoleh dengan menghitung
perpindahan vertikal kolom air laut di atas dasar samudera akibat gempa. Menurut
Latief (2007) sumber tsunami dalam simulasi tsunami diasumsikan sama dengan perubahan deformasi bawah laut, seperti terlihat pada Gambar 11. Tanda plus (+)
menyatakan terjadi kenaikan muka air laut, sedangkan tanda minus (-) menunjukan terjadinya penurunan muka air laut.
Tsunami Run-up Modelling memproses data keluaran yang dihasilkan oleh
aplikasi Earthquake Analysis menjadi simulasi penjalaran gelombang tsunami. Keluaran model berupa data numerik tiap langkah waktu yang menggambarkan
proses penjalaran dan ketinggian gelombang tsunami di sepanjang daerah yang dimodelkan. Model tsunami dalam penelitian ini berjenis Near Field Tsunami dimana jarak antara pembangkit tsunami dengan pantai cukup dekat yaitu kurang
dari 1000 km.
Persamaan penjalaran gelombang tsunami ini dikembangkan dari
persamaan gerak gelombang linier yaitu gelombang periaran dangkal, dengan mengabaikan suku gesekan dasar laut. Sedangkan untuk pemodelan run-up tsunami digunakan persamaan linier dan non-linier, dimana dalam hal ini
pengaruh gesekan dasar diperhitungkan (Imamura, 1994). Data input yang digunakan untuk simulasi penjalaran gelombang tsunami adalah data batimetri dan topografi dalam bentuk kedalaman setiap grid dan data hasil simulasi awal
gelombang tsunami.
5) Post-processing modelling
Hasil pemodelan tsunami disajikan dalam bentuk gambar peta yang informatif. Hasil pemodelan yang diinterpretasikan hanya pada domain D. Domain di luar domain D tidak diinterpetasikan karena di luar daerah kajian.
Perangkat lunak ArcGIS 9.3 dan Xview digunakan sebagai sarana penyajian visualisasi model tsunami. Hasil model kemudian di analisis dengan
menggunakan tools pada ArcGIS 9.3. Analisis dilakukan melalui proses pengklasifikasian kedalaman rendamana tsunami (flowdepth) dan limpasan
mendapatkan informasi tingkat kerawanan tsunami dari setiap skenario yang telah
dibangun.
Klasifikasi flowdepth mengacu pada klasifikasi BMKG dan GITEWS
(2010). Berdasarkan hal tersebut maka pada penelitian ini ketinggian rendaman tsunami diklasifikasikan menjadi lima kelas yaitu : kelas kerawanan sangat rendah (< 0,5 m), kelas kerawanan rendah (0,5 – 1,5 m), kelas kerawanan sedang (1,5 –
2,5 m), kelas kerawanan tinggi (2,5 – 5 m) dan kelas kerawanan sangat tinggi (> 5 m). Proses ini seluruhnya dilakukan dengan menggunakan perangkat lunak
ArcGIS. Hasil klasifikasi model tsunami ini merupakan parameter yang menjadi
dasar dalam menentukan indeks kerentanan pantai.
3.5.4 Penentuan tingkat risiko tsunami
Analisis kerentanan yang dikaji pada penelitian ini adalah kerentanan lingkungan pantai dan pesisir terhadap limpasan tsunami (run-up) dan ketinggian
genangan tsunami (flow depth). Parameter yang digunakan untuk menentukan tingkat kerentanan lingkungan pantai dan pesisir terhadap tsunami adalah : elevasi
daratan (topografi), kemiringan daratan (slope), tata guna lahan/penutupan lahan, jarak dari garis pantai, jarak dari sungai dan model tsunami.
Dasar pengambilan parameter tersebut ditentukan berdasarkan penelitian
sebelumnya dengan melihat parameter penentu tingkat kerentanan di suatu wilayah yang kemudian di modifikasi sesuai dengan konsultasi pakar dan
GITEWS (2010), Oktariadi (2009a), Oktariadi (2009b), Sengaji (2009), Hajar
(2006) dan Diposaptono dan Budiman (2006).
Setiap parameter memiliki kontribusi yang berbeda terhadap tingkat
kerentanan dan risiko bencana tsunami. Pemberian skor dimaksudkan untuk menilai faktor pembatas pada setiap parameter, sedangkan pembobot setiap parameter didasarkan pada dominannya suatu parameter terhadap tingkat risiko
tsunami. Penentuan bobot dan skor untuk masing-masing parameter dilakukan untuk mengetahui parameter yang dianggap memiliki pengaruh paling besar
terhadap tingkat kerentanan pantai. Semakin besar bobot parameter kerentanan pantai terhadap bencana tsunami maka semakin besar kontribusinya terhadap risiko bencana tsunami dan begitupula sebaliknya. Bobot dan skor yang diberikan
untuk setiap parameter mengacu pada konsultasi dengan pakar dan penelitian terdahulu. Penjelasan masing-masing parameter dalam menentukan indeks kerentanan pantai adalah sebagai berikut :
1) Model run-up dan flowdepth tsunami
Model tsunami merupakan parameter penting dalam analisis risiko
bencana tsunami karena dijadikan sebagai masukan utama dalam parameter kerawanan dan kerentanan pantai terhadap bencana tsunami. Berdasarkan hal tersebut maka bobot parameter ini dalam penentuan indeks kerentanan pantai
memiliki bobot yang paling besar yaitu 25% (Sengaji, 2009). Model tsunami yang digunakan untuk menentukan indeks kerentanan pantai adalah model tsunami
pada skenario ke-4. Hal ini dikarenakan model skenario ke-4 meupakan model yang dibangun bedasarkan prediksi kejadian kasus terburuk yang kemungkinan
2) Elevasi daratan (topografi)
Kelas ketinggian daratan menurut Bappeda Kabupaten Ciamis (2004) adalah 0 – 25 m, 25 – 100 m, 100 – 500 m, 500 – 1000 m, dan > 1000 m. Kelas
ketinggian tersebut tidak digunakan dalam penelitian ini, sehingga dilakukan klasifikasi ulang menjadi sebagai berikut : < 10 m; 10 – 25 m; 25 – 50 m; 50 – 100 m dan > 100 m. Elevasi daratan pada penelitian ini diberikan bobot sebesar
20% (Hajar, 2006).
3) Kemiringan daratan (slope)
Pengkelasan serta pembobotan kemiringan pantai dalam penelitian ini mengacu pada pembagian kemiringan wilayah Pangandaran oleh Bappeda
Kabupaten Ciamis (2004) yang dimodifikasi yaitu < 2%; 2 – 10%; 10 – 15%; 15 –
40% dan > 40%. Kemiringan daratan pada penelitian ini diberikan bobot sebesar 20% (Sengaji, 2009). Satuan kemiringan daratan yang digunakan pada penelitian ini adalah dalam persentase (%). Menurut Earth Resource Mapping (2010), nilai
kemiringan 0% megindikasikan daratan berbentuk datar, nilai kemiringan 100% mengindikasikan kemiringan daratan 45o dan nilai kemiringan 200%
mengindikasikan kemiringan daratan berupa vertikal slope. 4) Jarak dari garis pantai
Tsunami merupakan fenomena alam yang bersifat merusak, sehingga perlu
memperhatikan adanya kawasan penyangga (buffer zone). Pembangunan kawasan untuk permukimam dan pusat-pusat kegiatan penting tentunya harus
memperhatikan jarak dari garis pantai guna mengurangi risiko tsunami. Acuan dasar untuk pembuatan jarak (buffer) merujuk pada UU RI No. 27 tahun 2007
(Sengaji, 2009). Selain itu klasifikasi parameter ini merujuk juga pada klasifikasi
yang dilakukan oleh GITEWS (2010) dalam membangun peta dasar bahaya tsunami untuk wilayah Pangandaran (Kab. Ciamis). Pada penelitian ini jarak dari
garis pantai diklasifikasikan menjadi lima kelas yaitu 500 m; 500 – 1000 m; 1000 – 1500 m; 1500 – 3000 m dan > 3000 m. Jarak dari garis pantai pada penelitian ini
diberikan bobot sebesar 15%.
5) Jarak dari sungai
Jarak dari sungai merupakan parameter yang mempengaruhi tingkat risiko
tsunami. Tsunami yang memasuki kanal banjir/sungai akan mengakibatkan kerusakan yang lebih besar karena adanya pemusatan energi tsunami sehingga semakin mendorong tsunami masuk lebih jauh ke daratan. Merujuk pada
permasalahan tersebut maka perlu dilakukan buffer dari sungai. Pada penelitian ini buffer dari sungai dilakukan pada jarak 100 m; 200 – 300 m; 300 – 500 m dan > 500 m. Jarak dari sungai pada penelitian ini diberikan bobot sebesar 10% (Hajar,
2006).
6) Bentuk pemanfaatan lahan
Tsunami dapat menyebabkan perubahan tata guna lahan, oleh karena itu perlu penataan ruang dengan baik dalam rangka mengurangi risiko tsunami. Acuan penggunaan lahan pada penelitian ini dibagi berdasarkan klasifikasi
Oktariadi (2009a) serta Diposaptono dan Budiman (2006). Bentuk pemanfaatan lahan pada penelitian ini diberikan bobot sebesar 10% (Sengaji, 2009). Lima kelas
Tabel 5. Matriks risiko bencana tsunami
No Kriteria Kelas Bobot Skor
1 Model run-up dan flowdepth tsunami skenario ke-4
Kerawanan sangat rendah
25
1
Kerawanan rendah 2
Kerawanan sedang 3
Kerawanan tinggi 4
Kerawanan sangat tinggi 5
2 Elevasi daratan (Topografi)
> 100 m
3 Kemiringan daratan (Slope)
> 45%
4 Jarak dari garis pantai
> 3000 m
Semak belukar, Lahan kosong 2
Ladang/Teggalan 3
Sumber : Bappeda Kab. Ciamis (2004); Diposaptono dan Budiman (2006); GITEWS (2010); Hajar (2006); Oktariadi (2009a); Oktariadi (2009b); Sengaji (2009); UU RI No.27 Tahun 2007
Parameter-parameter yang telah di jelaskan di atas merupakan parameter
mempengaruhi tingkat risiko tsunami seperi kemiringan dasar perairan dan
morfometri pantai. Kedua parameter tersebut tidak dibobotkan dalam matriks sehingga tidak dioverlay pada pemodelan spasial tingkat risiko tsunami.
Pada penelitian ini kondisi batimetri dan kemiringan dasar perairan tidak dibobotkan kedalam matriks risiko tsunami. Hal ini dikarenakan parameter tersebut sudah terintegrasi di dalam hasil model. Pada dasarnya model tsunami
yang dibangun sudah memperhitungkan kondisi batimetri dan kemiringan dasar perairan sehingga proses pembobotanya dilakukan terhadap hasil model.
3.5.5 Analisis tingkat kerentanan pantai
Indeks kerentanan pantai terhadap bencana tsunami ditentukan melalui
fungsi analisis dengan menggunakan metode Cell Base Modeling (CBM). Metode CBM didasarkan pada proses individu dari tiap sel yang digunakan sebagai sarana untuk menganalisis obyek di atas permukaan bumi. Setiap sel tersebut memuat
parameter dan memiliki format data grid. Setiap sel yang dimaksud memiliki nilai tertentu yang besarnya tergantung dari besarnya nilai masing-masing parameter
yang digunakan untuk menentukan tingkat kerawanan bencana tsunami. Hasil pemodelan tsunami dan parameter-parameter kerentanan lingkungan yang sudah dijabarkan sebelumnya harus dikonversi ke dalam bentuk raster.
Setiap parameter yang sudah berfomat raster direklasifikasi menjadi kelas kerawanan dan kerentanan. Pengelompokan setiap parameter tersebut mengikuti
zonal fuction karena setiap parameter akan mengelompok berdasarkan kesamaan
sel tersebut. Sel akan dikodekan berdasarkan kriteria yang membentuk suatu zona.
pada Tabel 5 di atas. Pengkodean sel (calculation) dilakukan secara otomatis oleh
perangkat lunak ArcGIS.
Pada penelitian ini akan dikelompokan berdasarkan lima kelas (zona)
yakni kelas kerentanan sangat tinggi, kerentanan tinggi, kerentanan sedang, kerentanan rendah dan kerentanan sangat rendah. Nilai tiap-tiap kelas didasarkan pada perhitungan dengan rumus model sebagai berikut (Pasek, 2007) :
i
Selang tiap-tiap kelas diperoleh dari jumlah perkalian nilai maksimum dari
tiap bobot dan skor dikurangi jumlah perkalian nilai minimumnya, kemudian dibagi dengan jumlah parameter yang digunakan. Secara matematis selang kelas
dituliskan dengan rumus sebagai berikut (Pasek, 2007) :
n kriteria (Tabel 5) dan n = jumlah kelas.
Berdasarkan perhitungan dengan menggunakan rumus di atas, dihasilkan lebar selang kelas tingkat risiko tsunami sebesar 0,800 dengan nilai Nminimum
sebesar 1 dan nilai Nmaksimum sebesar 5. Nilai tersebut kemudian digunakan dalam
penentukan kelas kerentanan pantai akibat bencana tsunami. Kelas kerentanan sangat rendah (K1) didapat dari 1 ditambah dengan 0,800. Nilai kelas kerentanan
rendah (K2) didapat dari selang kelas maksimum K1 yaitu 1,800 ditambah 0,800. Nilai selang kelas kerentanan sedang (K3) didapatkan dari selang maksimum K2
didapatkan dari selang maksimum K3 yaitu 3,400 ditambah dengan 0,800. Nilai
selang kelas kerentanan sangat tinggi (K5) didapatkan dari selang maksimum K4 yaitu 4,200 ditambah dengan 0,800. Secara singkat selang kelas masing-masing
kelas risiko dapat ditetapkan sebagai berikut (Tabel 5) :
Kelas kerentanan sangat rendah (K1) : jika 1,000 ≤ N ≤ 1,800 Kelas kerentanan rendah (K2) : jika 1,801 ≤ N ≤ 2,600
Kelas kerentanan sedang (K3) : jika 2,601 ≤ N ≤ 3,400 Kelas kerentanan tinggi (K4) : jika 3,401 ≤ N ≤ 4,200
Kelas kerentanan sangat tinggi (K5) : jika 4,201 ≤ N ≤ 5,000
Nilai-nilai pada masing-masing kelas seperti yang sudah dijabarkan di atas akan dideskripsikan secara otomatis berupa klasifikasi wilayah pantai dan pesisir
Pangandaran berdasarkan tingkat kerentanannya terhadap bencana tsunami. Hasil model yang berhasil dibangun, baik itu model penjalaran gelombang tsunami ataupun model klasifikasi tingkat kerentanan pantai terhadap bencana tsunami
48
4.1. Karakteristik Pantai dan Pesisir Pangandaran 4.1.1 Elevasi daratan (Topografi)
Hasil pemetaan topografi daratan menunjukan bawa kondisi topografi pesisir Pangandaran terdiri dari dataran rendah yang luas di sepanjang pantai dan pesisir. Dataran rendah nampak mulai dari Desa Sukaresik sampai Desa Babakan.
Hal ini ditandai dengan warna ketinggian rendah yang hampir homogen
disepanjang pesisir daerah tersebut. Dataran rendah pada umumnya membentang
dalam radius 1500 m dari garis pantai.
Daerah perbukitan berada di bagian selatan Desa Pangandaran dan
menghadap langsung dengan Samudera Hindia. Pada jarak 500 m dari garis pantai
wilayah ini didominasi oleh ketinggian 25 – 50 m, sedangkan pada jarak 1000 m dari garis pantai kondisi topografi didominasi oleh ketinggian 50 – 100 m.
Perbukitan yang membentuk tanjung ini merupakan kawasan Cagar Alam. Berdasarkan survei lapang, perbukitan ini merupakan daerah kars
(gamping/kapur). Di area ini banyak ditemukan cekungan-cekungan dan memiliki
ketinggian lebih dari 100 m, selain itu daerah ini merupakan pantai berbatu/tebing batu.
Wilayah pantai dan pesisir Kecamatan Pangandaran dan Kecamatan Sidamulih memiliki topografi yang kompleks mulai dari dataran rendah sampai dengan dataran tinggi. Wilayah bagian utara-timur Pangandaran merupakan
Gambar 12. Kelas elevasi daratan (topografi) wilayah pesisir Pangandaran berdasarkan tingkat kerentanannya terhadap bencana tsunami
Berdasakan hasil pemetaan klasifikasi elevasi daratan menurut matriks
risiko tsunami, dapat diketahui bahwa daerah dengan ketinggian daratan kurang dari 10 m memiliki jarak yang sangat dekat dengan laut. Luas area untuk kelas ini
memiliki luas 3.044,92 Ha. Wilayah dengan ketinggian 10 – 25 m memiliki luas 1.979,02 Ha, daerah dengan ketinggian tersebut masih dominan berada di bagian utara Kecamatan Pangandaran dan Kecamatan Sidamulih (Tabel 6). Daerah yang
memiliki topografi lebih tinggi berada pada jarak yang lebih jauh dari garis pantai. Tabel 6. Luas daerah kelas elevasi daratan (topografi)
No Tingkat kerentanan Kelas elevasi Luas (Ha)
1 Sangat Tinggi 0 – 10 m 3.044,92
2 Tinggi 10 – 25 m 1.979,02
3 Sedang 25 – 50 m 657,34
4 Rendah 50 – 100 m 305,15
5 Sangat Rendah > 100 m 244,35
Mengacu pada Tabel 6 di atas, dapat diketahui bahwa pada umumnya
topografi pangandaran memiliki ketinggian kurang dari 10 m. Luas area untuk kelas ini lebih besar dari kelas-kelas yang lainnya. Hal ini mengindikasikan bahwa
daerah pantai dan pesisir di Kecamatan Pangandaran dan Kecamatan Sidamulih memiliki tingkat kerentanan tsunami yang sangat tinggi apabila dilihat dari segi elevasi daratannya.
Elevasi daratan yang relatif rendah merupakan wilayah dengan tingkat kerentanan yang sangat tinggi. Hal ini menurut Oktariadi (2009b) akan lebih
berpotensi untuk terkena limpasan tsunami dalam skala luas di bandingkan daerah yang memiliki topografi lebih tinggi. Rendahnya topografi daratan mempengaruhi seberapa luas masuknya tsunami ke daratan.
4.1.2 Kemiringan daratan (Slope)
Kondisi kemiringan daratan pesisir Pangandaran terdiri dari dataran landai
yang luas di sepanjang pantai dan pesisir. Sebaran dataran yang landai tersebut terlihat sama seperti sebaran topografi dimana dataran landai nampak mulai dari
Desa Sukaresik sampai Desa Babakan. Daerah dengan kondisi kemiringan daratan yang landai pada umumnya membentang dalam radius 3000 m dari garis pantai.
Daerah yang memiliki kemiringan daratan di atas 2% cenderung dominan
di bagian utara mulai dari sebelah timur Desa Sukahurip sampai bagian barat Desa Cikalong. Daratan di atas 2% juga ditemukan di bagian selatan Desa Pangandaran
Pangandaran, kemiringan daratan di atas 2% berada pada jarak 500 – 1000 m
(Gambar 13).
Kemiringan daratan di lokasi penelitian didominasi oleh kelas kurang dari
2 % dengan luas mencapai 4.155,45 Ha. Kelas kemiringan daratan paling rendah berada pada kelas kemiringan daratan lebih besar 40 % dengan luas area hanya 293,78 Ha (Tabel 7). Berdasarkan hal tersebut maka jelas bahwa wilayah pantai
dan pesisir di Kecamatan Pangandaran dan Kecamatan Sidamulih memiliki tingkat kerentanan yang sangat tinggi terhadap bencana tsunami apabila dilihat
dari segi kemiringan daratannya. Daerah yang memiliki kemiringan landai akan berpotensi mengalami genangan gelombang tsunami lebih jauh ke arah darat. Pada pantai yang terjal atau curam, tsunami tidak akan terlalu jauh mencapai
daratan karena tertahan dan dipantulkan kembali oleh tebing pantai (Oktariadi, 2009a).
Tabel 7. Luas daerah kelas kemiringan daratan (slope)
No Tingkat kerentanan Kelas slope Luas (Ha)
1 Sangat Tinggi 0 – 2% 4.155,45
2 Tinggi 2 – 10% 912,50
3 Sedang 10 – 15% 520,65
4 Rendah 15 – 40% 348,50
5 Sangat Rendah > 40% 293,68
Total 6.230,78
4.1.3 Jarak dari garis pantai
Berdasarkan pengamatan di lapangan pada umumnya sarana-sarana penting seperti permukiman di lokasi penelitian memiliki jarak yang relatif dekat dengan garis pantai. Desa Pangandaran digolongkan sebagai daerah yang paling
rentan karena berada pada dataran sempit diantara dua sisi teluk yang saling berhadapan (tanah genting). Desa Pangandaran merupakan lokasi wisata yang
terkenal di Kabupaten Ciamis, sehingga tidak heran karena potensi daerahnya tersebut maka daerah ini menjadi kawasan padat penduduk. Masyarakat umumnya menempati bangunan yang sangat dekat dengan garis pantai, yaitu dalam jarak
antara 100 m hingga 200 m dari garis pantai. Keadaan ini menjadikan
permukiman di Desa Pangandaran tergolong sangat rentan terkena gelombang
tsunami.
Areal permukiman di daerah pesisir Pangandaran semakin lama semakin bertambah banyak dan semakin menjorok ke laut. Berdasarkan hal tersebut maka
sangat penting sekali menerapkan penataan ruang yang baik untuk mengurangi risiko tsunami, khususnya di daerah pesisir. Jarak dari garis pantai menunjukan
terhadap tsunami. Semakin dekat suatu wilayah terhadap laut maka semakin tinggi
tingkat kerentanan dan risiko wilayah tersebut terkena dampak tsunami (NTHMP, 2001). Kelas jarak dari garis pantai wilayah pesisir Pangandaran diperlihatkan
pada Gambar 14.
Gambar 14. Kelas jarak dari garis pantai wilayah pesisir Pangandaran berdasarkan tingkat kerentanannya terhadap bencana tsunami
4.1.4 Jarak dari sungai
Wilayah Pangandaran yang mencakup Kecamatan Pangandaran dan
Kecamatan Sidamulih merupakan wilayah yang memiliki sungai-sungai besar yang sangat dekat dengan muaranya. Berdasarkan survei lapang dan analisis dari
citra satelit Landsat TM diketahui setidaknya terdapat empat buah sungai besar yang melintasi wilayah penelitian. Sungai tersebut adalah Sungai Cikidang bagian barat, Sungai Cikidang bagian timur, Sungai Cikambulan dan Sungai
Sungai Cikidang terletak di sebelah barat dan timur Desa Babakan
(Kecamatan Pangandaran) dan bermuara di muara Cikidang. Sungai Cikidang melewati beberapa desa mulai dari Desa Sukahurip, Desa Babakan, bagian utara
Desa Wonoharjo, Desa Pananjung dan Desa Pangandaran. Sungai Cikambulan berada di sebelah timur Desa Cikembulan dan Sungai Ciambulungan berada di Desa Sukaresik, kedua sungai ini bermuara di muara Citonjong yang berada di
Desa Sukaresik.
Desa Sukaresik, Desa Cikembulan dan bagian timur Desa Pangandaran
serta Desa Babakan dapat diklasifikasikan sebagai daerah yang memiliki tingkat kerentanan yang sangat tinggi karena di daerah-daerah tersebut terlihat adanya sungai-sungai besar yang dekat dengan muaranya. Sungai-sungai tersebut saling
berhadapan antara satu dengan yang lainnya. Kondisi sungai yang demikian akan menyebabkan daerah yang terletak di antara sungai tersebut akan mempunyai tingkat kerentanan yang sangat tinggi terhadap bencana tsunami.
Tsunami yang merambat melalui sungai dapat menimbulkan kerusakan yang lebih hebat dari yang diperkirakan. Keadaan ini terjadi karena dengan
adanya sungai maka akan semakin mendorong tsunami untuk melintas lebih jauh ke daratan. Pada daerah yang menyempit seperti sungai dan kanal pengendali banjir akan terjadi peningkatan kecepatan dan ketinggian muka air. Hal ini
disebabkan debit massa air yang sama harus menjalar melalui celah yang sempit
(
NTHMP, 2001). Berdasarkan hal tersebut maka penempatan daerah aman harusGambar 15. Kelas jarak dari sungai wilayah pesisir Pangandaran berdasarkan tingkat kerentanannya terhadap bencana tsunami
4.1.5 Penggunaan lahan (Landuse)
Wilayah pesisir termasuk dalam kerentanan yang tinggi terhadap bencana
tsunami. Konsep penggunaan lahan harus melihat jarak dari garis pantai agar dapat melindungi daratan dari hantaman gelombang tsunami. Wilayah yang bisa dikategorikan rentan tsunami yaitu berdasarkan penggunaan lahannya bagi
kepentingan masyarakat yang menempati wilayah tersebut.
Berdasarkan hasil pemetaan dapat diketahui bahwa tipe penggunaan lahan
di wilayah penelitian didominasi oleh vegetasi darat/hutan dan area permukiman. Penggunaan lahan berupa permukiman terlihat berada cukup padat di wilayah pesisir Kecamatan Pangandaran, khususnya Desa Pangandaran dan Desa Babakan
