ANALISA AYAKAN PASIR UNTUK MATERIAL BETON

(1)

LAMPIRAN I

(2)

ANALISA AYAKAN PASIR UNTUK

MATERIAL BETON

(ASTM C 136 - 84a)

Nama : M. Hafiz Nim : 08 0404 081 Material : Pasir

Tanggal : 11 Januari 2014

Diameter Ayakan. (mm)

(No.)

Berat Fraksi Tertahan

Kumulatif Berat

Sampel 1 (gram)

Berat Sampel

2 Klasifikasi pasir yang baik :

(3)

BERAT JENIS DAN ABSORBSI

AGREGAT HALUS UNTUK MATERIAL

BETON

Sampel 1

Sampel 2

Rata-rata

Berat agregat dalam keadaan SSD di udara, g (S) 500 500 500

Berat piknometer + agregat + air yang dikalibrasi, g

( C ) 975 974 974,5

Mengetahui, Asisten Lab.Beton USU

(4)

PEMERIKSAAN KADAR LUMPUR

AGREGAT HALUS UNTUK MATERIAL

BETON

ASTM C 117 - 90

Nama : M. Hafiz Nim : 08 0404 081 Material : Pasir

Sample 1 Sample 2 Average

Berat agregat mula-mula, g 500 500 500

Berat kering agregat setelah dicuci, g 490 491 490

Berat lumpur yang telah dicuci dengan ayakan

No.200, g 10 9 9,5

Kadar lumpur pada agregat yang telah dicuci

dengan ayakan No.200, % 2 1,8 1,9

(5)

ANALISA AYAKAN AGREGAT KASAR

UNTUK MATERIAL BETON

ASTM C 136 - 84a & ASTM D 448 - 86

Nama : M.Hafiz Nim : 08 0404 081 Material : Batu Pecah Tanggal : 11 Januari 2014

Diameter Ayakan. (mm) (No.)

Berat Fraksi Tertahan Kumulatif

Berat Sampel

1 (gram)

Berat Sampel 2 (gram)

Mengetahui, Asisten lab.Beton

(6)

BERAT JENIS DAN ABSORBSI

AGREGAT KASAR UNTUK

MATERIAL BETON

ASTM C 127 - 88

Nama : M. Hafiz Nim : 08 0404 081 Material : Batu Pecah Tanggal : 11 Januari 2014

Sample 1 Sample 2 Average

Berat agregat dalam keadaan SSD di udara, g

(B) 1250 1250 1250

Berat agregat dalam air, g (C ) 753 751 752

Berat kering oven agregat di udara, g (A) 1232 1230 1231

Berat Jenis Kering = A 2,48 2,46 2,47

(B-C)

Berat Jenis SSD = B 2,52 2,51 2,51

(B-C)

Berat Jenis Semu = A 2,57 2,57 2,57

(A-C)

Absorbsi, % = (B-A)x100 1,46 1,63 1,54

A

Mengetahui. Asisten Lab.Beton

(7)

BERAT ISI AGREGAT KASAR UNTUK

MATERIAL BETON

ASTM C 29/C 29 M - 90

1. Calibration Of Measure

Diameter Maksimum Agregat mm 25

2. Hasil Pemeriksaan

Berat

Cara Merojok Cara Longgar

Sampel 1 19,1 18,4

Mengetahui, Asisten Lab.Beton

(8)

PEMERIKSAAN KADAR LUMPUR

AGREGAT KASAR UNTUK MATERIAL

BETON

ASTM C 117 - 90

Sampel 1 Sampel 2

Rata-rata

Berat agregat mula-mula, g 1000 1000 1000

Berat kering agregat setelah dicuci, g 993 992 992,5

Berat lumpur yang telah dicuci dengan ayakan

No.200, g 7 8 7,5

Kadar lumpur pada agregat yang telah dicuci

dengan ayakan No.200, % 0,7 0,8 0,75

(9)

KESIMPULAN PEMERIKSAAN AGREGAT

KASAR

Pemeriksaan Hasil Spesifikasi Kontrol

Analisa Ayakan FM = 7.41 5.5 - 7.5 OK

Berat Jenis SSD = 2.51 Kering<SSD<Semu OK

Berat Isi UW = 1635.31 kg/m3 _{>1250 kg/m}3 _OK

Kadar Lumpur 0,75% < 1% OK

Absorbsi 1,54% < 5% OK

(10)

LAMPIRAN II

(11)

MIX DESIGN BETON (f'c = 20 MPa)

Rencana pelaksanaan di lokasi : 331.2 kg/cm2

1. Perencanaan Faktor Air Semen

Faktor Air Semen Standar : 0.5

Jenis Agregat

Kasar

Umur Beton Pada Saat Diuji (hari)

3 7 28 91

Kerikil 170 230 330 400

Batu Pecah 190 270 370 450

Berdasarkan grafik faktor air semen : 0.54 Koefisien koreksi laboratorium 0,95 : 0.51

Faktor air semen maksimum : 0.6

Direncanakan faktor air semen : 0.51

2. Perencanaan air bebas untuk campuran beton (1lt/m3₎

Agregat Slump

Ø max Jenis 0-1 cm 1-3 cm 3-6 cm 6-18

Direncanakan memakai air sebanyak : 185 lt/m3_beton

(12)

0

Diameter Ayakan

Zona II

3. Klasifikasi agregat halus

Diameter ayakan

(mm)

Persentase lolos ayakan

Agregat

Zona I Zona II Zona III Zona IV

Klasifikasi daerah perbutiran

Ø agregat max

Faktor zona

diperlukan pasir antara : 32% - 40% dari total agregat

0

Diameter Ayakan

Zona I

Diameter Ayakan

Zona III

0

Diameter Ayakan

(13)

4. Klasifikasi agregat campuran

Komposisi agregat campuran yang digunakan

Diameter ayakan

(mm)

% pasir tertahan

% Ag. Kasar tertahan

Komposisi rencana Komposisi

Fraksi Kumulatif

lolos

Kumulatif tertahan

Pasir Ag.kasar

40 60

Fineness Modulus 5,47

koreksi penggunaan semen 1 kg/m3

semen yang digunakan 361.6 kg/m3

volume pasta 301.4 liter

volume agregat 698.6 liter

0

Diameter Ayakan

(14)

Komposisi agregat

Ag.halus Ag.kasar Ag.campuran

Berat jenis SSD 2,481 2,51

2,5

Komposisi agregat, % 40 60

Berat jenis untuk agregat campuran 0,993 1,506

Berat total agregat, kg 1683,3

Berat total tiap agregat, kg 673,3 1010

Komposisi Akhir Beton dalam Keadaan SSD

_Semen _{115.9 liter} _{361.6 kg/m}3 _1,00

Koreksi Air, Pasir, dan Ag.kasar

Absorbsi air pada agregat halus (Ca) _1,32% Absorsi air pada agregat kasar (Da) _1,54% Kandungan air pada agregat halus (Ck) _1,00% Kandungan air pada agregat kasar (Dk) 1,00%

Komposisi Adukan Beton Rencana dengan Agregat

(15)

LAMPIRAN III

(16)

LEMBAR DATA

PENGUJIAN NILAI SLUMP CAMPURAN BETON

Nama

: M. Hafiz

NIM

: 080404081

Tanggal pengujian

: 13 Januari 2014 & 25 Maret 2014

Nilai Slump dari Campuran Beton pada Benda Uji Silinder

% substitusi abu

cangkang kelapa sawit

terhadap semen

Nilai slump

(cm)

0 12,5

2,5

12

5

11 7,5

10 Nilai Slump dari Campuran Beton pada Benda Uji Balok Beton Bertulang

% substitusi abu

cangkang kelapa sawit

terhadap semen

Nilai slump

(cm)

0

11

(17)

LEMBAR DATA

PENGUJIAN KUAT TEKAN BETON

Nama

: M. Hafiz

NIM

: 080404081

Tanggal pengujian

: 17 Februari 2014

Benda Uji

: Silinder

Variasi

Benda

(18)

LEMBAR DATA

PENGUJIAN ABSORBSI BETON

Nama

: M. Hafiz

NIM

: 080404081

Tanggal pengujian

: 15 Februari 2014

Benda Uji

: Silinder

Variasi

Benda

uji

Berat

basah

(kg)

Berat

kering

(kg)

Absorbsi

(%)

Absorbsi

Rata-rata

(19)

LEMBAR DATA

PENGUJIAN KUAT TARIK BELAH BETON

Nama

: M. Hafiz

NIM

: 080404081

Tanggal pengujian

: 17 Februari 2014

Benda Uji

: Silinder

Variasi

Benda

(20)

LEMBAR DATA

PENGUJIAN LENDUTAN BALOK BETON BERTULANG NORMAL

Nama

: M. Hafiz

NIM

: 080404081

Tanggal pengujian

: 8 Juni 2014

Pembacaan

Dial

(kg/cm

2

₎

Beban

(kg)

Lendutan (mm)

Kondisi

Y1 Kiri

Y2 Tengah Y3 Kanan

0

0 Sebelum

retak

10 1333

0,08

0,10

0,09

20 2666

0,62

0,80

0,72

30 3999

2,07

2,52

2,24

Retak awal

40 5332

3,35

3,98

3,53

Sesudah

retak

50 6665

7,10

8,03

7,50

(21)

LEMBAR DATA

PENGUJIAN LENDUTAN BALOK BETON BERTULANG DENGAN

SUBSTITUSI ABU CANGKANG KELAPA SAWIT

Nama

: M. Hafiz

NIM

: 080404081

Tanggal pengujian

: 8 Juni 2014

Pembacaan

Dial

(kg/cm

2

₎

Beban

(kg)

Lendutan (mm)

Kondisi

Y1 Kiri

Y2 Tengah Y3 Kanan

0

0 Sebelum

retak

10 1333

0,25

0,28

0,32

20 2666

0,64

0,86

0,77

30 3999

2,94

3,24

2,92

Retak awal

40 5332

4,18

4,88

4,19

Setelah

retak

50 6665

8,64

8,94

8,55

(22)

LAMPIRAN IV

(23)

Gambar 3

Pengambilan dan Penimbangan Material

Gambar 4

Pengumpulan Material

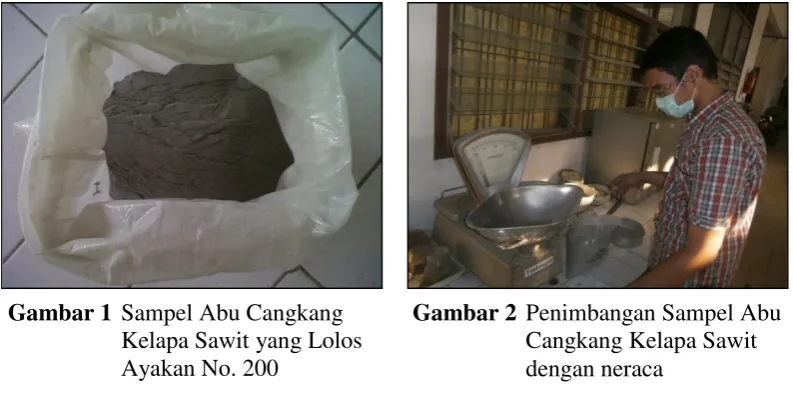

Gambar 1

Sampel Abu Cangkang

Kelapa Sawit yang Lolos

Ayakan No. 200

Gambar 2

Penimbangan Sampel Abu

(24)

(a)

(b)

(c)

Gambar 5 (a), (b) dan (c)

Proses Pengecoran Benda Uji Silinder

(25)

(a)

(b)

Gambar 7

(a) Proses Pengujian Kuat Tekan Beton dengan Variasi Substitusi 0%,

2,5%, 5%, dan 7,5% pada Umur 28 hari; (b) Proses Pengujian Kuat

Tarik Belah Beton dengan Variasi Substitusi 0%, 2,5%, 5%, dan 7,5%

pada Umur 28 hari.

(26)

Gambar 9

Persiapan Mesin Molen Beton

(a)

(b)

Gambar 10

(a) Pengecoran Balok Normal; (b) Memasukkan Material ke

dalam Mesin Molen

(a)

(b)

Gambar 11

(a) dan (b) Pengecoran Balok Substitusi 2,5% Abu Cangkang Kelapa

(27)

Gambar 12

Pencetakan Balok

(28)

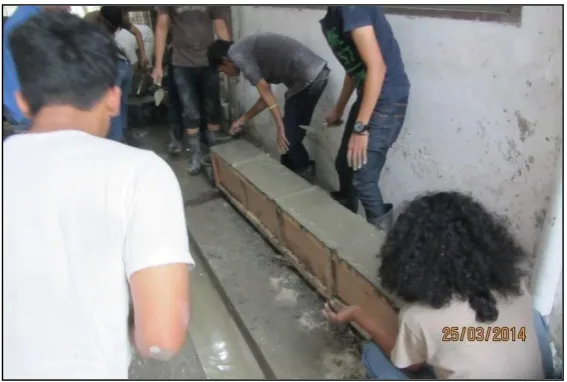

Gambar 13

Balok Normal Selesai dicetak

(29)

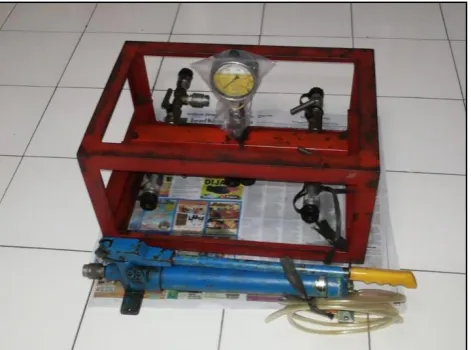

Gambar 15

Pompa Hidrolik dan Manometer

Gambar 16

Dial Kapasitas 700 kg/cm

2

(30)

Gambar 18

Persiapan Pengujian Balok

(31)

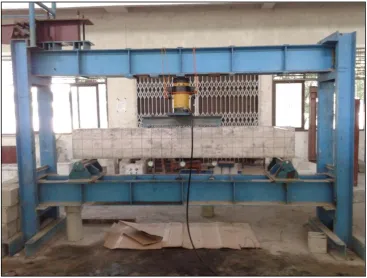

Gambar 20

Pengujian Balok Beton Bertulang

(32)

Gambar 22

Retak di Tengah Bentang Balok Normal pada Beban Maksimum

Gambar 23

Pola Retak Balok Beton Bertulang dengan Substitusi 2,5% Abu
