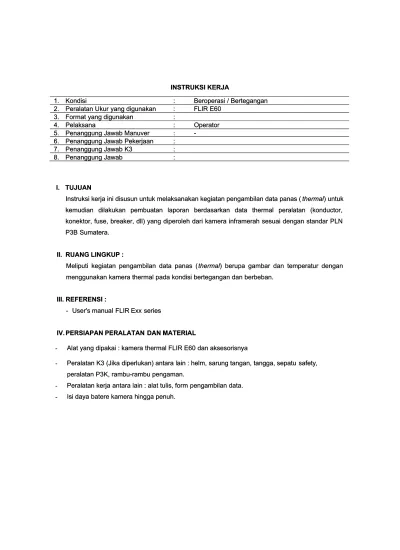

INSTRUKSI KERJA INSTRUKSI KERJA
I. TUJUAN I. TUJUAN
Instruksi kerja ini disusun untuk melaksanakan kegiatan pengambilan data panas (
Instruksi kerja ini disusun untuk melaksanakan kegiatan pengambilan data panas ( thermal thermal ) untuk) untuk kemudian dilakukan pembuatan laporan berdasarkan data thermal peralatan (konductor, kemudian dilakukan pembuatan laporan berdasarkan data thermal peralatan (konductor, konektor, fuse, breaker, dll) yang diperoleh dari kamera inframerah sesuai dengan standar PLN konektor, fuse, breaker, dll) yang diperoleh dari kamera inframerah sesuai dengan standar PLN P3B Sumatera.
P3B Sumatera.
II.
II. RUANG RUANG LINGKUP LINGKUP ::
Meliputi kegiatan pengambilan data panas (
Meliputi kegiatan pengambilan data panas (thermal thermal ) berupa gambar dan temperatur dengan) berupa gambar dan temperatur dengan menggunakan kamera thermal pada kondisi bertegangan dan berbeban.
menggunakan kamera thermal pada kondisi bertegangan dan berbeban.
III. REFERENSI : III. REFERENSI :
-
- User's User's manual FLIR manual FLIR Exx seriesExx series
IV.
IV. PERSIAPAN PERALATAN PERSIAPAN PERALATAN DAN MATERIALDAN MATERIAL
-- Alat Alat yang yang dipakai dipakai : : kamera kamera thermal thermal FLIR FLIR E60 E60 dan dan aksesorisnyaaksesorisnya
-- Peralatan Peralatan K3 K3 (Jika (Jika diperlukan) diperlukan) antara lantara lain ain : : helm, helm, sarung sarung tangan, tangan, tangga, tangga, sepatu safetysepatu safety,,
peralatan P3K, rambu-rambu pengaman. peralatan P3K, rambu-rambu pengaman.
-- Peralatan Peralatan kerja kerja antara antara lain lain : : alat alat tulis, tulis, form form pengambilan pengambilan data.data.
-- Isi Isi daya daya batere batere kamera kamera hingga hingga penuh.penuh.
1.
1. Kondisi Kondisi : : Beroperasi Beroperasi / / BerteganganBertegangan 2.
2. Peralatan Peralatan Ukur Ukur yang yang digunakan digunakan : : FLIR FLIR E60E60 3.
3. Format Format yang yang digunakan digunakan :: 4.
4. Pelaksana Pelaksana : : OperatorOperator 5.
5. Penanggung Penanggung Jawab Jawab Manuver Manuver : : --6.
6. Penanggung Penanggung Jawab Jawab Pekerjaan Pekerjaan :: 7.
7. Penanggung Penanggung Jawab Jawab K3 K3 :: 8.
V. CARA PENGOPERASIAN KAMERA THERMAL FLIR E60
A. Langkah Pengambilan Gambar Thermal
1. Masukkan batere yang telah di cas ke dalam kompartemen batere di kamera 2. Masukkan kartu memori pada slot memori di kamera
3. Tekan tombol untuk menyalakan kamera 4. Tunggu sampai proses startup atau loading selesai
5. Aturlah nilai-nilai parameter sesuai dengan objek yang akan diamati dan kondisi lingkungan (emissivity, reflected temperature, distance, atmosphere temperature , relative humidity )
6. Pilih alat pengukuran yang akan digunakan misalnya, spot atau box (area) 7. Arahkan kamera pada objek yang akan diamati
8. Mengatur fokus dengan memutar focus ring 9. Tekan tombol Save untuk menyimpan gambar
10. Jalankan perangkat lunak FLIR Tools pada komputer (Install jika belum ada di komputer)
11. Gunakan kabel USB untuk mengoneksikan kamera dengan komputer
12. Pindahkan gambar yang telah diambil ke FLIR Tools untuk kemudian dilakukan analisa dan membuat laporan
B. Tips dalam pengambilan Gambar Thermal : 1. Pastikan Anda aman
2. Fokus
3. Pilih range temperatur yang benar
4. Komposisi gambar atau penempatan objek pada layar 5. Minimalisir efek pantulan
6. Pilih latar belakang sesederhana mungkin 7. Pilih sudut pengambilan yang benar
8. Pilih area yang memiliki emisivitas tinggi untuk melakukan pengukuran 9. Peganglah kamera dengan stabil
10. Menyimpan terlalu banyak gambar pada kartu memori dapat memperlamban proses penulisan atau pembacaan memori tersebut.
C. MEMBERSIHKAN KAMERA 1. Rumah kamera
a) Cairan
Gunakan air hangat b) Equipment
Kain halus c) Prosedur
1). Rendam kain halus pada cairan.
2). Peras kain tersebut agae tidak terlalu basah. 3). Bersihkan bagian-bagian luar kamera.
PERINGATAN
Jangan gunakan cairan mengandung pelarut pada kamera, kabel, atau barang-barang lainnya. Hal ini dapat menyebabkan kerusakan.
2. Lensa Infrared a) Cairan
Gunakan salah satu cairan berikut: • 96% ethyl alcohol (C2H5OH).
• cairan khusus pembersih lensa dengan kandungan isopropyl alkohol lebih dari 30%. b) Equipment
Kain halus c) Prosedur
• Rendam kain halus pada cairan.
• Peras kain tersebut agae tidak terlalu basah. • Bersihkan bagian-bagian luar kamera.
PERINGATAN
Pastikan bahwa Anda membaca semua MSDS (Material Safety Data Sheets) yang berlaku dan label peringatan pada wadah sebelum Anda menggunakan cairan: cairan bisa berbahaya.
PERINGATAN
• Berhati-hatilah saat Anda membersihkan lensa inframerah. Lensa memiliki lapisan anti-reflektif halus.
• Jangan membersihkan lensa inframerah terlalu keras. Hal ini dapat merusak lapisan anti-reflektif.
D. KEAMANAN KAMERA
Berikut adalah beberapa hal yang perlu diperhatikan untuk menghindari kerusakan pada kamera:
Hindari lensa kamera terpapar langsung ke matahari sekalipun penutup lensa dalam keadaan terpasang.
Hindari lensa kamera dari sorotan sinar laser.
Jangan mengarahkan lensa kamera pada sumber panas yang melebihi Range Temperatur-nya.
(Ketiga hal diatas dapat merusak detektor kamera).
Jangan menggunakan kamera pada area dengan suhu diluar temperatur kerjanya (-15⁰C to 50⁰C).
Simpanlah kamera pada sesuai dengan Storage temperature range-nya (-40⁰C to 70⁰C).
E. Pengenalan Bagian-bagian Kamera Thermal FLIR E60
1. Tampak Samping Kanan
Penjelasan :
1. Penutup kompartemen sebelah kanan:
Konektor USB-A Konektor USB mini-B Konektor Power
2. Tombol Save
3. Dudukan Tripod (Memerlukan aksesoris tambahan) 4. Focus ring
5. Lensa Infrared
2. Tampak samping kiri
Penjelasan :
1. Laser pointer
2. Lampu untuk kamera digital 3. Kamera digital
4. Penutup kompartemen sebelah kiri
Konektor Video Out Slot Kartu Memori
3. LCD dan Keypad
Penjelasan :
1. LCD layar sentuh 2. Tombol navigasi 3. Tombol arsip gambar
4. Tombol untuk mengoperasikan laser pointer 5. Tombol on/off
6. Tombol kembali
4. Tampak Bawah
Penjelasan :
1. Pengait untuk membuka penutup baterai, tekan untuk membuka.
5. Lampu Indikator (LED) Kondisi Batere
Jenis Sinyal Penjelasan
LED hijau berkedip dua kali per detik Batere sedang di cas LED hijau menyala terus (tidak berkedip) Batere sudah terisi penuh
6. Laser Pointer Laser Pointer:
Jangan melihat secara langsung ke
sinar laser, dapat menyebabkan iritasi mata.
Tutuplah laser dengan penutupnya bila
kamera sedang tidak digunakan.
Tanda akan muncul di layar
kamera bila laser pointer diaktifkan.
7. Bagian-bagian Layar
Penjelasan
1. Alat Ukur (misalnya spotmeter) 2. Hasil Pengukuran
3. Ikon status dan pemberitahuan 4. Skala suhu
5. Tombol toolbar lampu 6. Tombol toolbar skala suhu 7. Tombol toolbar warna 8. Tombol toolbar pengukuran 9. Tombol toolbar model gambar 10. Tombol toolbar perekaman 11. Tombol toolbar pilihan
Catatan:
Untuk menampilkan sistem menu, sentuh layar atau tekan tombol navigasi.
F. Menghubungkan Perangkat Eksternal dan Media Penyimpan 1. Port samping kiri
Penjelasan
1. Lampu indikator yang menunjukkan kartu memori sedang sibuk. Jangan mengeluarkan kartu memori saat lampu ini menyala.
2. Kartu memori 3. Kabel video
2. Port samping kanan Penjelasan
1. Kabel Power
2. Kabel USB Mini-B (untuk menghubungkan kamera ke PC). 3. Kabel USB-A (untuk menghubungkan kamera ke perangkat
luar, mis: memory stick usb)
G. Pengoperasian Kamera 1. Mengisi daya batere
1.1. Menggunakan power supply untuk mengisi daya batere Ikuti Prosedur berikut:
1. Hubungkan kabel power supply ke konektor power di kamera. 2. Hubungkan steker power supply ke soket listrik.
3. Lepaskan kabel power supply apabila LED indikator kondisi batere menyala terus (warna hijau).
1.2. Menggunakan charger desktop untuk mengisi daya batere
Jenis Sinyal Penjelasan
LED biru berkedip Batere sedang dalam pengisian LED biru menyala terus-menerus Batere sudah terisi penuh
Ikuti Prosedur berikut:
1. Letakkan batere pada charger .
2. Hubungkan kabel power supply ke konektor pada charger. 3. Hubungkan steker power supply ke soket listrik.
4. Lepaskan kabel power supply apabila LED biru pada charger menyala terus.
2. Memasukkan batere Ikuti Prosedur berikut
1. Tekan kait untuk membuka penutup batere
2. Dorong barete secara hati-hati kedalam kompartemennya. Jangan dipaksa.
Peringatan:
Pastikan Anda tidak memasukkan batere dengan cara-cara seperti dibawah ini, karena akan menyebabkan kerusakan pada pin konektor di dalam kompartemen batere.
3. Mengeluarkan batere Ikuti prosedur berikut
1. Tekan pengait pada kompartemen batere
2. Buka penutup batere
3. Tarik Pita plastik transparan untuk mengeluarkan batere.
4. Menghidupkan dan mematikan kamera
Tekan tombol untuk menyalakan kamera.
Tekan dan tahan tombol kurang dari 5 detik untuk membuat kamera pada
mode standby . Kamera kemudian akan otomatis mati stelah 6 jam.
5. Mengatur fokus kamera infrared
Ikuti prosedur berikut:
Untuk fokus jauh, putar ring fokus searah jarum jam (dengan
posisi layar kamera menghadap Anda).
Untuk fokus dekat, putar ring fokus berlawanan arah jarum
jam (dengan posisi layar kamera menghadap Anda).
Catatan:
Jangan menyentuh permukaan lensa saat anda mengatur fokus kamera. Pengaturan fokus dengan benar sangat penting untuk menghasilkan
pengukuran yang tepat. Fokus yang tidak tepat juga akan mempengaruhi gambar dalam mode Thermal MSX, Thermal dan Picture-in-picture. Pengaturan fokus juga mempengaruhi hasil pengukuran.
6. Mengoperasikan Pointer laser
Ikuti Prosedur berikut:
Tekan dan tahan tombol laser untuk
menyalakan pointer laser.
Lepas tombol laser untuk mematikan
pointer laser. Catatan:
Indikator peringatan ditampilkan pada layar kamera saat pointer laser dinyalakan.
7. Mengkalibrasi layar sentuh
Ikuti prosedur berikut:
1. Tekan tombol navigasi untuk menampilkan sistem menu.
2. Gunakan tombol navigasi untuk masuk ke menu Settings.
3. Tekan tombol navigasi.
4. Pilh Device settings dan tekan tombol navigasi. 5. Pilih Setup camera dan tekan tombol navigasi.
6. Pilih Calibrate touchscreen dan tekan tombol navigasi. 7. Ikuti petunjuk pada layar.
8. Menggunakan Lampu Kamera
Lampu kamera dapat digunakan sebagai lampu kilat bagi kamera digital. Ketika fungsi flash diaktifkan, lampu kamera akan berkedip saat foto disimpan dengan menekan tombol Save.
Lampu kamera juga dapat digunakan sebagai senter. Ikuti prosedur berikut:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk menuju ke Lamp.
3. Tekan tombol navigasi.
4. Lakukan salah satu dari yang berikut:
• Untuk mengaktifkan fungsi flash, pilih Flash dan tekan tombol navigasi. • Untuk menghidupkan lampu kamera, pilih On dan tekan tombol navigasi. • Untuk menonaktifkan fungsi flash dan mematikan lampu kamera, pilih Off dan
tekan tombol navigasi
9. Bekerja Dengan Gambar 9.1. Menyimpan gambar
Kamera menyimpan file gambar termasuk semua informasi visual dan thermal. Ini berarti bahwa Anda dapat membuka file gambar di lain waktu dan, misalnya, memilih mode gambar lain, merubah palet warna, dan menambahkan alat pengukuran.
Ikuti prosedur ini:
Untuk menyimpan gambar, tekan tombol Save. Catatan:
Tergantung pada pengaturan di kotak dialog Settings> Save options, hal berikut mungkin terjadi:
o Sebuah pratinjau gambar ditampilkan sebelum foto tersebut disimpan. o Sebuah alat anotasi atau menu anotasi ditampilkan ketika gambar telah
disimpan.
9.2. Pratinjau gambar
Anda dapat melihat pratinjau gambar sebelum Anda menyimpannya. Hal ini
memungkinkan Anda untuk melihat apakah gambar berisi informasi yang Anda inginkan sebelum Anda menyimpannya. Anda juga dapat menyesuaikan dan mengedit gambar. Catatan:
Kamera harus dikonfigurasi untuk menampilkan gambar pratinjau sebelum menyimpan. Pilih Setting > Save options > Preview image before saving = On.
Ikuti prosedur ini:
2. Penyesuaian gambar (untuk brightness dan contras) mode manual kini aktif, dan status ikon ditampilkan.
3. Untuk mengedit gambar, tekan tombol navigasi. Ini menampilkan toolbar. 4. Lakukan salah satu dari yang berikut:
• Untuk menyimpan gambar, tekan tombol Save.
• Untuk keluar dari mode pratinjau tanpa menyimpan, tekan tombol Kembali . Sebuah kotak dialog akan muncul, meminta Anda untuk membatalkan atau
menyimpan perubahan.
9.3. Membuka gambar yang tersimpan Ikuti prosedur ini:
1. Tekan untuk membuka arsip gambar.
2. Tekan tombol navigasi atas / bawah atau kiri / kanan untuk memilih gambar yang ingin Anda lihat.
3. Tekan tombol navigasi untuk membuka gambar. 4. Lakukan salah satu atau beberapa hal berikut:
• Untuk beralih antara gambar inframerah dan citra visual, tekan tombol navigasi atas / bawah.
• Untuk melihat sebelumnya / gambar berikutnya, tekan tombol navigasi kiri / kanan. • Untuk mengedit gambar, menambahkan penjelasan, menampilkan informasi, atau
menghapus gambar, tekan tombol navigasi. Ini menampilkan toolbar. • Untuk kembali ke arsip gambar, tekan tombol Kembali . 5. Tekan tombol Kembali untuk meninggalkan arsip gambar.
9.4. Mengedit gambar tersimpan
Anda dapat mengedit gambar yang disimpan. Anda juga dapat m engedit gambar dalam modus pratinjau.
Ikuti prosedur ini:
1. Buka gambar di arsip gambar.
2. Tekan tombol navigasi dan pilih Edit dari toolbar.
3. Penyesuaian gambar (untuk brightness dan contras) mode manual kini aktif, dan status ikon ditampilkan.
4. Tekan tombol navigasi. Ini akan menampilkan toolbar. • Pilih Cancal untuk keluar mode edit.
• Pilih Measurement parameters untuk mengubah parameter global. • Pilih Image mode untuk mengubah mode gambar.
• Pilih Measurement untuk menambahkan alat pengukuran.
• Pilih Color untuk mengubah palet warna atau mengatur alarm warna. • Pilih Temperature scale untuk menyesuaikan gambar.
9.5. Penyesuaian gambar infrared
Sebuah gambar inframerah dapat disesuaikan secara otomatis atau manual. Ketika Penyesuaian gambar mode manual aktif, status ikon akan ditampilkan.
• Dalam mode live, pilih Temperature scale dari sistem menu untuk beralih diantara mode otomatis dan mode manual penyesuaian gambar.
• Dalam mode live, Anda juga dapat memilih mode manual penyesuaian gambar dengan menyentuh minimum atau maksimum Temperature scale di layar. • Dalam mode preview / edit, mode manual penyesuaian gambar dalam keadaan
aktif.
Ada dua mode manual penyesuaian gambar berbeda. Pilih jenis mode pada bagian Setting > Device Setting> Setup camera> Level span mode.
• Level / span: Mode ini memungkinkan Anda untuk secara manual menyesuaikan tingkat dan rentang skala suhu.
• Level / max / min: Dalam mode ini, Anda dapat secara manual menyesuaikan batas minimum dan maksimum skala suhu, secara bersamaan atau secara individu.
9.5.1. Penyesuaian Level / span mode manual Catatan:
Prosedur ini mengasumsikan bahwa Anda telah mengkonfigurasi kamera untuk
melakukan penyesuaian gambar mode manual dalam mode Level / span. Pilih Setting> Device Setting> Setup camera> Level/span mode = Level / span.
Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk pergi ke skala Suhu. 3. Tekan tombol navigasi.
4. Pilih Manual dan Tekan tombol navigasi.
5. Tekan tombol navigasi atas / bawah untuk menambah / mengurangi tingkat. 6. Tekan tombol navigasi kanan / kiri untuk menaikkan / menurunkan span.
9.5.2. Penyesuaian Level / max / min mode manual Catatan:
Prosedur ini mengasumsikan bahwa Anda telah mengkonfigurasi kamera untuk
melakukan penyesuaian gambar dalam Level / max / min mode manual. Pilih Setting> Device Setting> Setup camera> Level/span mode = Level / max / min .
Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk pergi ke skala Suhu. 3. Tekan tombol navigasi.
5. Untuk mengubah batas minimum dan maksimum pada skala suhu secara bersamaan, tekan tombol navigasi atas / bawah.
6. Untuk mengubah batas minimum atau maksimum, lakukan hal berikut:
• Tekan tombol navigasi kiri / kanan untuk memilih ( highlight ) suhu maksimum atau minimum.
• Tekan tombol navigasi atas / bawah untuk mengubah nilai suhu yang dipilih (highlight ).
9.6. Mengubah skala suhu
Anda harus mengubah skala suhu sesuai dengan suhu dari objek yang Anda periksa. Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk menuju ke Settings. 3. Tekan tombol navigasi.
4. Pilih Device settings dan tekan tombol navigasi. 5. Pilih Set up camera dan tekan tombol navigasi.
6. Pilih Camera temperature scale dan tekan tombol navigasi. 7. Pilih Temperature scale yang sesuai dan tekan tombol navigasi.
9.7. Zoom pada gambar
Anda dapat memperbesar gambar menggunakan fungsi zoom digital kamer a. Anda dapat melakukan ini baik pada gambar hidup (live) dan gambar yang disimpan. Ikuti prosedur ini:
1. Untuk memperbesar gambar, tek an dan tahan jari Anda pada layar. Ini akan menampilkan toolbar zoom.
2. Pada toolbar zoom, tekan faktor zoom.
Setelah faktor zoom dipilih, itu akan ditampilkan dalam area notifikasi pada layar.
9.8. Menghapus gambar Ikuti prosedur ini:
1. Tekan untuk membuka arsip gambar.
2. Tekan tombol navigasi atas / bawah atau kiri / kanan untuk memilih gambar yang ingin Anda lihat.
4. Tekan tombol navigasi untuk menampilkan toolbar. 5. Pada toolbar, pilih Delete dan tekan tombol navigasi. 6. Tekan untuk keluar dari arsip gambar.
9.9. Menghapus semua gambar Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk menuju ke Settings. 3. Tekan tombol navigasi.
4. Pilih Device settings dan tekan tombol navigasi. 5. Pilih Reset options dan tekan tombol navigasi.
6. Pilih Delete all saved images dan tekan tombol navigasi.
10. Bekerja dengan alat pengukuran
10.1. Meletakkan alat pengukuran secara live
Untuk mengukur suhu, Anda menggunakan satu atau lebih alat pengukuran, misalnya, sebuah Spotmeter atau Box . Kamera ini dilengkapi dengan sejumlah alat pengukuran yang telah ditetapkan.
Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk menuju ke Settings.
3. Tekan tombol navigasi. Ini akan menampilkan toolbar pengukuran.
4. Pada toolbar, pilih salah satu dari berikut ini dan tekan tombol navigasi i: • No measurements: Menghapus semua alat pengukuran dari layar. • Center spot : Sebuah Spotmeter di tengah layar.
• Hot spot : Sebuah Spotmeter bergerak menunjukkan suhu terpanas dalam sebuah kotak.
• Cold spot : Sebuah Spotmeter bergerak menunjukkan suhu terdingin dalam sebuah kotak.
• 3 spot : Tiga spot berada di garis tengah layar.
• Hot spot - Spot : Perbedaan suhu antara titik terpanas dan spot.
10.2. Meletakkan alat pengukuran dalam mode edit
Anda lay out alat ukur dalam mode recall dengan membuka gambar di arsip gam bar. Ikuti prosedur ini:
1. Tekan untuk membuka arsip gambar.
2. Tekan tombol navigasi atas / bawah atau kiri / kanan untuk memilih gambar yang ingin Anda lihat.
3. Tekan tombol navigasi untuk membuka gambar. 4. Tekan tombol navigasi untuk menampilkan toolbar.
5. Pada toolbar, pilih Edit dan tekan tombol navigasi. Hal ini akan membuka gambar dalam mode edit.
6. Tekan tombol navigasi untuk menampilkan toolbar.
7. Pada toolbar, pilih Measurement . Ini akan menampilkan toolbar. 8. Pada toolbar, pilih salah satu dari berikut dan Tekan tombol navigasi:
Add spot : Menambahkan sebuah Spotmeter. Add box : Menambahkan kotak.
Add delta: Menambahkan perbedaan perhitungan diantara dua alat pengukuran. 9. Tekan tombol Kembali untuk meninggalkan mode edit. Sebuah kotak dialog akan muncul, meminta Anda untuk membatalkan atau menyimpan perubahan.
10.3. Memindahkan dan mengubah ukuran alat pengukuran
Anda dapat memindahkan dan mengubah ukuran alat pengukuran dalam berbagai cara.
Catatan
• Prosedur ini mengasumsikan bahwa Anda sebelumnya telah meletakkan sebuah alat ukur di layar.
• Anda juga dapat memindahkan dan mengubah ukuran alat pengukuran dengan menyentuh layar.
Ikuti prosedur ini:
1. Untuk memilih alat ukur, sentuh alat ukur di layar. Alat ukur tersebut akan ditampilkan dalam keadaan terpilih.
Alat ukur Spot:
Alat ukur Box/Area:
2. Tekan tombol navigasi. Ini akan menampilkan toolbar. Pilih Resize untuk mengubah ukuran alat.
Pilih Move untuk memindahkan posisi alat.
Pilih Center untuk memindahkan alat ke tengah layar.
3. Tekan tombol navigasi atas / bawah dan kiri / kanan untuk mengubah ukuran atau memindahkan alat.
4. Ketika selesai, tekan tombol navigasi dan pilih Done.
10.4. Menampilkan maksimum, minimum, dan nilai rata-rata
Untuk alat ukur box /area, termasuk hot spot dan cold spot , Anda dapat mengatur kamera untuk menampilkan maksimum, minimum, dan nilai rata-rata. Anda juga dapat menampilkan penanda yang menunjukkan posisi nilai-nilai maksimum dan minimum di dalam box/area.
Ikuti prosedur ini:
1. Untuk memilih alat ukur, sentuh alat ukur di layar. Alat ukur tersebut akan ditampilkan dalam keadaan terpilih.
2. Tekan tombol navigasi untuk menampilkan toolbar.
3. Gunakan tombol navigasi untuk masuk ke Max / Min / Avg / Alarm. 4. Tekan tombol navigasi untuk menampilkan toolbar.
• Pilih Max dan tekan tombol navigasi untuk menampilkan nilai maksimum. • Pilih Min dan tekan tombol navigasi untuk menampilkan nilai minimum. • Pilih Avg dan tekan tombol navigasi untuk menampilkan nilai rata-rata.
• Pilih Max & min markers dan tekan tombol navigasi untuk menampilkan penanda untuk nilai maksimum dan minimum.
5. Ketika selesai, tekan tombol navigasi bawah untuk menutup toolbar atas. 6. Pilih Done dan tekan tombol navigasi.
10.5. Pengaturan parameter pengukuran lokal untuk alat ukur
Ketika Anda menetapkan parameter pengukuran melalui Setting , semua parameter pada keseluruhhan gambar akan berubah.
Namun, dalam beberapa situasi Anda mungkin ingin mengubah parameter pengukuran untuk satu alat ukur saja. Alasan untuk ini dapat dikarenakan alat pengukuran berada pada permukaan yang bersifat sangat memantul dibandingkan permukaan lain dalam gambar, atau alat pengukuran berada pada objek yang lebih jauh dari pada objek-objek lain di keseluruhan gambar, dan alasan lainnya.
Catatan
Prosedur ini mengasumsikan bahwa Anda telah meletakkan sebuah alat ukur pada layar.
Ikuti prosedur ini:
1. Untuk memilih alat ukur, sentuh alat di layar. Alat ukur tersebut akan ditampilkan dalam keadaan terpilih.
2. Tekan tombol navigasi untuk menampilkan toolbar.
3. Gunakan tombol navigasi untuk masuk ke Use local parameters .
4. Tekan tombol navigasi. Ikon dengan indikator abu-abu akan ditampilkan. 5. Tekan tombol navigasi untuk mengaktifkan penggunaan parameter lokal. Ikon
dengan indikator biru akan ditampilkan bersama-sama dengan toolbar. 6. Pilih parameter objek:
Emissivity .
Reflected temperature. Object distance.
7. Tekan tombol navigasi untuk menampilkan kotak dialog. 8. Tekan tombol navigasi atas/bawah untuk merubah parameter. 9. Setelah selesai, tekan tombol navigasi.
11. Recording video clips
Anda dapat merekam klip video non-radiometrik dalam m ode gambar berikut: • Thermal MSX .
• Thermal .
• Picture-in-picture. • Digital camera.
Klip video ini dapat diputar ulang menggunakan software Media Player dari Microsoft Windows. Klip video ini tidak mengandung data temperatur untuk diolah.
11.1. Prosedur: Merekam klip video Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk masuk ke mode perekaman. 3. Tekan tombol navigasi.
4. Pilih Video dan tekan tombol navigasi.
5. Tekan tombol Save untuk mulai merekam. Sebuah ikon merah di bagian atas gambar akan berkedip selama perekaman.
11.2. Prosedur: Memutar ulang klip video Ikuti prosedur ini:
1. Tekan untuk membuka arsip gambar.
2. Tekan tombol navigasi atas / bawah atau kiri / kanan untuk memilih klip video yang Anda ingin putar ulang.
3. Tekan tombol navigasi untuk membuka klip video. 4. Tekan tombol navigasi untuk menampilkan toolbar. 5. Pada toolbar, pilih Play dan tekan tombol navigasi.
12. Mengubah Pengaturan (Settings)
Anda dapat mengubah berbagai pengaturan di kamera. Anda melakuk an ini dalam kotak dialog Settings.
Ikuti prosedur ini:
1. Tekan tombol navigasi untuk menampilkan sistem menu. 2. Gunakan tombol navigasi untuk pergi ke Settings.
3. Tekan tombol navigasi.
4. Pilih pengaturan yang ingin Anda ubah. Dengan memilih beberapa pengaturan, dialogboxes tambahan akan ditampilkan.
5. Gunakan tombol navigasi untuk menavigasi dalam menu atau nilai-nilai perubahan. 6. Tekan untuk kembali.
12.1. Deskripsi berbagai pengaturan
12.1.1. Parameter pengukuran
Untuk pengukuran yang akurat, Anda harus mengatur parameter objek. a) Jenis parameter
Kamera ini dapat menggunakan parameter objek berikut ini:
Emissivity , yaitu, berapa banyak radiasi yang dipancarkan suatu objek,
dibandingkan dengan radiasi dari benda referensi teoritis ( blackbody ) pada suhu yang sama. Kebalikan dari emissivity adalah reflectivity . Emissivity menentukan berapa banyak radiasi yang berasal dari suatu objek dibandingkan yang
Reflected temperature, yang digunakan sebagai kompensasi radiasi dari lingkungan yang dipantulkan oleh objek ke kamera. Sifat objek ini disebut reflectivity .
Distance, yaitu, jarak antara kamera dan objek sasaran.
Relative humidity , yaitu, kelembaban relatif udara antara kamera dan objek sasaran.
Atmospheric temperature, yaitu, suhu udara antara kamera dan objek sasaran. Window compensation, yaitu, suhu setiap jendela pelindung, dll, yang dipasang
antara kamera dan objek sasaran. Jika tidak ada jendela pelindung atau perisai pelindung yang digunakan, nilai ini tidak relevan dan harus dibiarkan tidak aktif.
b) Nilai-nilai yang direkomendasikan
Jika Anda tidak yakin tentang nilai-nilai parameter, berikut adalah nilai yang direkomendasikan: Emissivity 0.95 Reflected temperature +20°C (+69°F) Distance 1.0 m (3.3 ft.) Relative humidity 50% Atmospheric temperature +20°C (+69°F)
12.1.2. Pilihan dalam penyimpanan gambar a) Preview gambar sebelum menyimpan
Preview gambar sebelum menyimpan: Pengaturan ini dilakukan jika gambar pratinjau ingin ditampilkan lebih dulu sebelum gambar tersebut disimpan. b) Tambahkan anotasi setelah menyimpan
Tambahkan anotasi setelah menyimpan: Pengaturan ini dilakukan jika alat anotasi ingin ditampilkan ketika gambar telah disimpan. Pilihan yang tersedia adalah: • Save: alat anotasi tidak ditampilkan.
• Save & add note: Alat anotasi catatan ditampilkan.
• Save & add table: Alat anotasi tabel ditampilkan. Pengaturan ini juga
memungkinkan Anda untuk menentukan jenis tabel. Pilihan yang tersedia adalah Inspection - default , Text field - default , dan SEC . Anda juga dapat membuat tabel Anda sendiri di software FLIR Tool dan meng-upload nya ke k amera.
• Save & add voice annotation: Alat anotasi suara ditampilkan. • Save & add any annotation: Menu alat anotasi ditampilkan. c) Menyimpan Foto sebagai file JPEG yang terpisah
Foto JPEG yang terpisah: Pengaturan ini dilakukan jika foto digital akan disimpan sebagai file terpisah dengan bidang pandang penuh. Jika pengaturan ini
dinonaktifkan, foto digital akan disimpan dengan bidang pandang yang sama dengan gambar inframerah.
