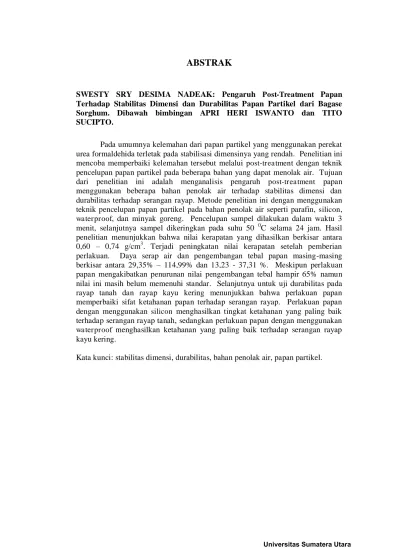

ABSTRAK
SWESTY SRY DESIMA NADEAK: Pengaruh Post-Treatment Papan Terhadap Stabilitas Dimensi dan Durabilitas Papan Partikel dari Bagase Sorghum. Dibawah bimbingan APRI HERI ISWANTO dan TITO SUCIPTO.
Pada umumnya kelemahan dari papan partikel yang menggunakan perekat urea formaldehida terletak pada stabilisasi dimensinya yang rendah. Penelitian ini mencoba memperbaiki kelemahan tersebut melalui post-treatment dengan teknik pencelupan papan partikel pada beberapa bahan yang dapat menolak air. Tujuan dari penelitian ini adalah menganalisis pengaruh post-treatment papan menggunakan beberapa bahan penolak air terhadap stabilitas dimensi dan durabilitas terhadap serangan rayap. Metode penelitian ini dengan menggunakan teknik pencelupan papan partikel pada bahan penolak air seperti parafin, silicon, waterproof, dan minyak goreng. Pencelupan sampel dilakukan dalam waktu 3 menit, selanjutnya sampel dikeringkan pada suhu 50 0C selama 24 jam. Hasil penelitian menunjukkan bahwa nilai kerapatan yang dihasilkan berkisar antara 0,60 – 0,74 g/cm3. Terjadi peningkatan nilai kerapatan setelah pemberian perlakuan. Daya serap air dan pengembangan tebal papan masing-masing berkisar antara 29,35% – 114,99% dan 13,23 - 37,31 %. Meskipun perlakuan papan mengakibatkan penurunan nilai pengembangan tebal hampir 65% namun nilai ini masih belum memenuhi standar. Selanjutnya untuk uji durabilitas pada rayap tanah dan rayap kayu kering menunjukkan bahwa perlakuan papan memperbaiki sifat ketahanan papan terhadap serangan rayap. Perlakuan papan dengan menggunakan silicon menghasilkan tingkat ketahanan yang paling baik terhadap serangan rayap tanah, sedangkan perlakuan papan dengan menggunakan waterproof menghasilkan ketahanan yang paling baik terhadap serangan rayap kayu kering.
Kata kunci: stabilitas dimensi, durabilitas, bahan penolak air, papan partikel.
ABSTRACT
SWESTY SRY DESIMA NADEAK. Post-Treatment Effect of Board to Dimensional Stability and Durability Properties of Particleboard Made From Sorghum Bagasse. Under supervised APRI HERI ISWANTO and TITO SUCIPTO.
In general, the weakness of particleboard using of urea formaldehyde (UF) resin had a low dimensional stability. This reasearch will improve of that weakness by post-treatment technique used several water repellent materials. The objective of this research was to evaluated the post-treatment effect of board to dimensional stability and durability properties against to subterranean and dry termites. For each sample respectively was dyed into several water reppelent materials such a s parafin, palm oil, silicon and waterproof for 3 minute. Furthermore, samples were oven dried at 50 0C temperature for 24 hours. The result showed that the density parameter was varied of 0,60 to 0,74 g/cm3. Board treated caused of increasing the density value. Water absorption and thickness swelling parameter of board were varied of 29,35% to 114,99% and 13,23 to 37,31 % respectively. Inspite of post-treatment resulting of improvement dimensional stability up to 65%, but the thickness swelling value did not fulfill standard. Furthermore, durability test showed that post-treatment able to improve of durability properties. For durability to subterranean termites attack resulted silicon treatment had the best durable to termites. Whereas for dry termites attack, waterproof treatment had the best durable.
Keywords: dimensional stability, durability, water repellent materials, particleboard.
