Tabel / Entiti Atribut Tipe Data Ukuran (Byte) JudulDokLelang Varchar 30 DokumenLelang Varchar 200 KdJenisDok Varchar 1 DeskripsriDokumen Varchar 200 TglUpdate Date - KdLelang Varchar 10 JUMLAH 447
Kapasitas Tabel Dokumen_Lelang = 447 bytes
Dalam 1 tahun pertumbuhan tabel adalah 447 * 12 = 372 bytes atau 5.2383 KB
27. Tabel Data_Dok_Lelang
Tabel 4.59 Tabel Data_Dok_Lelang
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Data_Dok_Lelang KdRekananLelang Varchar 6
KdDokLelang Varchar 6
TglUpdate Date -
JUMLAH 12
Kapasitas Tabel Data_Dok_Lelang = 12 bytes
28. Tabel Rekanan_Lelang
Tabel 4.60 Tabel Rekanan_Lelang
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Rekanan_Lelang KdRekananLelang Varchar 6
KdLelang Varchar 10
NoPendaftaran Varchar 12
JUMLAH 28
Kapasitas Tabel Rekanan_Lelang = 28 bytes
Dalam 1 tahun pertumbuhan tabel adalah 28 * 12 = 336 bytes atau 0.3281 KB
29. Tabel Rekanan_Pemenang
Tabel 4.61 Tabel Rekanan_Pemenang
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Rekanan_Pemenang KdRekananLelang Varchar 6
JUMLAH 6
Kapasitas Tabel Rekanan_Pemenang = 6 bytes
Dalam 1 tahun pertumbuhan tabel adalah 6 * 12 = 72 bytes atau 0.0703 KB
30. Tabel Pengumuman
Tabel 4.62 Tabel Pengumuman
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Pengumuman NoPengumuman Varchar 9
Tabel / Entiti Atribut Tipe Data Ukuran (Byte) KdJenisPengumuman Varchar 2 IsiPengumuman Text - TglPengumuman Date - JudulDokumen Varchar 50 DokumenPengumuman Varchar 200 JUMLAH 311
Kapasitas Tabel Pengumuman = 311 bytes
Diperkirakan dalam satu bulan terjadi 2 penambahan Pengumuman
Dalam 1 tahun pertumbuhan tabel adalah 311 x 12 x 2 = 7464 bytes atau 7.2891KB
31. Tabel Jenis_Pengumuman
Tabel 4.63 Tabel Jenis_Pengumuman
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Jenis_Pengumuman KdJenisPengumuman Varchar 2
JenisPengumuman Varchar 25
JUMLAH 27
Kapasitas Tabel Jenis_Pengumuman = 27 bytes
Dalam 1 tahun pertumbuhan tabel adalah 27 * 12 = 324 bytes atau 0.3164 KB
32. Tabel Pengumuman_Lelang
Tabel 4.64 Tabel Pengumuman_Lelang
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Pengumuman_Lelang KdLelang Varchar 10
TglUpdate Date -
NoPengumuman Varchar 9
JUMLAH 19
Kapasitas Tabel Pengumuman_Lelang = 19 bytes
Dalam 1 tahun pertumbuhan tabel adalah 19 * 12 = 228 bytes atau 0.2227 KB
33. Tabel Data_Pengumuman
Tabel 4.65 Tabel Data_Pengumuman
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Data_Pengumuman KdPanitia Varchar 6
TglUpdate Date -
NoPengumuman Varchar 9
JUMLAH 15
Kapasitas Tabel Data_Pengumuman = 15 bytes
Dalam 1 tahun pertumbuhan tabel adalah 15 * 12 = 180 bytes atau 0.1758KB
34. Tabel FAQ
Tabel 4.66 Tabel FAQ
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
FAQ KdFAQ Varchar 6
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
EmailPenanya Varchar 30
Jawaban Text -
JUMLAH 36
Kapasitas Tabel FAQ = 36 bytes
Diperkirakan dalam satu bulan terjadi 2 penambahan FAQ
Dalam 1 tahun pertumbuhan tabel adalah 36 x 12 x 2 = 864 bytes atau 0.8438 KB
35. Tabel Data_FAQ
Tabel 4.67 Tabel Data_FAQ
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Data_FAQ KdPanitia Varchar 6
TglUpdate Date -
KdFaq Varchar 6
JUMLAH 12
Kapasitas Tabel Data_FAQ = 12 bytes
Dalam 1 tahun pertumbuhan tabel adalah 12 * 12 = 144 bytes atau 0.1406 KB
36. Tabel Tanya_Jawab
Tabel 4.768 Tabel Tanya_Jawab
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Tanya_Jawab KdPanitia Varchar 6
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Jawaban Text -
JUMLAH 6
Kapasitas Tabel Tanya_Jawab = 6 bytes
Dalam 1 tahun pertumbuhan tabel adalah 6 * 12 = 72 bytes atau 0.0703 KB
37. Tabel Data_Tanya_Jawab
Tabel 4.69 Tabel Data_Tanya_Jawab
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Data_Tanya_Jawab KdPanitia Varchar 6
Pertanyaan Text 6
Jawaban Text 6
JUMLAH 18
Kapasitas Tabel Tanya_Jawab = 18 bytes
Dalam 1 tahun pertumbuhan tabel adalah 18 * 12 = 0.2109 bytes atau 0.2109 KB
38. Tabel Daftar_Hitam
Tabel 4.70 Tabel Daftar_Hitam
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Daftar_Hitam KdDaftarHitam Varchar 6
AwalBerlaku Date -
Sebab Varchar 100
Tabel / Entiti Atribut Tipe Data Ukuran (Byte) NamaDokPendukung Varchar 50 DokPendukung Varchar 200 NoPendaftaran Varchar 12 KdPanitia Varchar 6 JUMLAH 389
Kapasitas Tabel Daftar_Hitam = 389 bytes
Diperkirakan dalam satu tahun terjadi 5 penambahan Daftar_Hitam
Dalam 1 tahun pertumbuhan tabel adalah 389 * 5 = 1945 bytes atau 1.8994 KB
39. Tabel Undangan
Tabel 4. 71 Tabel Undangan
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Undangan NoUndangan Varchar 6
TglUndangan Varchar 6 JudulUndangan Varchar 6 Undangan text - KdRekananLelang Varchar 6 KdPanitia Varchar 6 JUMLAH 30
Kapasitas Tabel Undangan = 30 bytes
40. Tabel BAP
Tabel 4.72 Tabel BAP
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
BAP NoBAP Varchar 6
TglBAP date - JudulBAP Varchar 100 BAP Varchar 200 KdRekananLelang Varchar 6 KdPanitia Varchar 6 JUMLAH 318
Kapasitas Tabel BAP = 318 bytes
Dalam 1 tahun pertumbuhan tabel adalah 318 * 12 = 3816 bytes atau 3.7266 KB
41. Tabel SPP
Tabel 4.73 Tabel SPP
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Jabatan_Panitia No SPP Varchar 10 Tgl SPP date - Judul SPP Varchar 100 SPP Verchar 200 KdLelang Varchar 10 NIP Varchar 9 JUMLAH 329
Kapasitas Tabel SPP = 226 bytes
Dalam 1 tahun pertumbuhan tabel adalah 226 * 12 = 2712 bytes atau 2.6424KB
42. Tabel SPPBJ
Tabel 4.74 Tabel SPPBJ
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Jabatan_Panitia No SPPBJ Varchar 10 Tgl SPPBJ date - Judu SPPBJ Varchar 100 SPPBJ Verchar 200 NoSPP Varchar 10 NIP Varchar 9 JUMLAH 329
Kapasitas Tabel SPPBJ = 329 bytes
Dalam 1 tahun pertumbuhan tabel adalah 329 * 12 = 3948 bytes atau 3.8555 KB
43. Tabel SPMK
Tabel 4.75 Tabel SPMK
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Jabatan_Panitia No SPMK Varchar 10
Tgl SPMK date -
Judu SPMK J Varchar 100
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
NoKontrak Varchar 11
KdRekananLelang Varchar 9
JUMLAH 329
Kapasitas Tabel SPMK = 329 bytes
Dalam 1 tahun pertumbuhan tabel adalah 329 * 12 = 3948 bytes atau 3.8555 KB
44. Tabel Kontrak
Tabel 4.76 Kontrak
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Kontrak NoKontrak Varchar 11
TglKontrak Date - TglAkhirKontrak Date - HariKontrak Varchar 10 BulanKontrak Varchar 10 NIP Varchar 9 KdRekananLelang Varchar 6 NoSPPBJ Varchar 10 JUMLAH 56
Kapasitas Tabel User = 56 bytes
Diperkirakan dalam satu bulan terjadi 2 penambahan Kontrak
45. Tabel User
Tabel 4.77 Tabel User
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
User KdUser Varchar 6
Username Varchar 10 Password Varchar 10 KdJenisUser Varchar 1 KdPanitia Varchar 6 NIP Varchar 9 NoPendaftaran Varchar 12 JUMLAH 54
Kapasitas Tabel User = 54 bytes
Diperkirakan dalam satu bulan terjadi 2 penambahan User
Dalam 1 tahun pertumbuhan tabel adalah 54 x 12 x 2 = 1296 bytes atau 1.2656KB
46. Tabel Jenis_User
Tabel 4.78 Tabel Jenis_User
Tabel / Entiti Atribut Tipe Data Ukuran (Byte)
Jenis_User KdJenisUser Varchar 1
JenisUser Varchar 10
JUMLAH 11
Kapasitas Tabel Jenis_User = 11 bytes
Total Disk Space yang dibutuhkan selama 1 tahun :
Tabel 4.79 Tabel Total Disk Space
Entity Total Panjang
Atribut Perkiraan pertumbuhan data (1thn) Kapasitas Entitas (KB) Keterangan Pegawai 462 200 90.2344 Deputi 56 12 0.0547 Telp_Pegawai 24 12 0.2812 Sertifikat 361 12 4.2305 Pengalaman 166 24 3.8906 PPK 9 20 0.1758 Panitia 31 60 1.8164 Jabatan_Panitia 31 12 0.3633 Dokumen_Standart 360 24 8.4375 Rekanan 635 36 22.3242 Telp_Rekanan 27 12 0.3164 Fax_Rekanan 27 12 0.3164 Daftar_Hitam 133 5 1.8994 Golongan_Barang 33 12 0.3867 Bidang_Barang 36 12 0.432 Jenis_Barang 62 12 0.7266 Barang 72 24 1.6875 Data_Barang 22 12 0.2578
Entity Total Panjang Atribut Perkiraan pertumbuhan data (1thn) Kapasitas Entitas (KB) Keterangan Spesifikasi 33 12 0.3867 Lelang 109 50 5.3223 Program 108 12 1.265625 Pekerjaan 146 12 1.7109375 Barang_Lelang 23 12 0.2695 Jenis_Tahapan_Lelang 102 12 1.1953 Jadwal_Lelang 262 24 6.1406 Jenis_Dok_Lelang 31 12 0.3633 Dokumen_Lelang 447 12 5.2383 Data_Dok_Lelang 12 12 0.1406 Rekanan_Lelang 28 12 0.3281 Rekanan_Pemenang 6 12 0.0703 Data_Daftar_Hitam 12 12 1.8994 User 48 24 1.2656 Jenis_User 11 12 0.1289 Pengumuman 311 24 7.2891 Jenis_Pengumuman 27 12 0.3164 Pengumuman_Lelang 19 12 0.2227 Data_Pengumuman 15 12 0.1758 FAQ 36 24 0.8438
Entity Total Panjang Atribut Perkiraan pertumbuhan data (1thn) Kapasitas Entitas (KB) Keterangan Data_FAQ 12 12 0.1406 Tanya_Jawab 6 12 0.0703 Data_Tanya_Jawab 18 12 0.2109 Daftar_Hitam 389 5 1.8994 Undangan 30 12 0.3516 BAP 318 12 3.7266 SPP 266 12 2.6424 SPPBJ 329 12 3.8555 SPMK 329 12 3.8555 Kontrak 56 24 1.3125 User 54 24 1.2656 Jenis_User 11 12 0.1289 Total 2286 827 191.865
4.1.3.7 Merancang User Views
Tujuannya dari tahap ini adalah merancang user views yang telah teridentifikasi selama tahap requitments collection and analysis data dalam siklus pengembangan basis data.
1. View untuk menampilkan Pegawai
As
(SELECT peg.NIP, .div.KdDivisi, dep.KdDeputi, NamaPegawai, AlamatPegawai, Kota, Kodepos, JenisKelamin, EmailPegawai, tp.TelpPegawai, Agama, TmptLahir, TglLahir, PhotoPegawai, StatusPegawai, ser.Sertifikat, peng.Pengalaman peng from Pegawai peg inner join Divisi peg.Kdivisi = div.KdDivisi inner join Deputi dep on peg.KdDeputi = dep.KdDeputi inner join Telp_Pegawai tp on peg.NIP = tp.NIP inner join Sertifikat ser on peg.NIP = ser.NIP inner join Pengalaman peng on peg.NIP = peng.NIP);
2. View untuk menampilkan Panitia
CREATE VIEW viewPanitia As
(SELECT p.KdPanitia, jp.NamaJabatan, Status, peg.NIP from Panitia p inner join Jabatan_Panitia jp on p.KdJabatanPanitia = jp.KdJabatanPanitia inner join Pegawai peg on p.NIP = peg.NIP);
3. View untuk menampilkan Dokumen_Standart
CREATE VIEW viewDokumen_Standart As
(SELECT ds.KdDokumenStd, JudulDokumen, DeskripsiDok, DokumenStandart, p.KdPanitia from Dokumen_Standart ds inner join Panitia p on ds.KdPanitia = p.KdPanitia);
4. View untuk menampilkan Rekanan
CREATE VIEW viewRekanan As
(SELECT r.NoPendaftaran, NoNPWP, NoSIUP, Status, NamaRekanan, AlamatRekanan, Kota, Kodepos, EmailRekanan, tr.TelpRekanan, fr.FaxRekanan, BankRekanan, NoRekening, KontakPerson, NamaPimpinan, JabatanPimpinan, ProfilRekanan, Dokumen from Rekanan r inner join Telp_Rekanan on r.NoPendaftaran = tr.NoPendaftaran inner join Fax_Rekanan fr on r.NoPendaftaran = fr.NoPendaftaran);
5. View untuk menampilkan Barang
CREATE VIEW viewBarang As
(SELECT b.KdBarang, NamaBarang, jb.JenisBarang, bb.BidangBarang, gb.GolonganBarang, s.Spesifikasi from Barang b inner join Jenis_Barang jb on b.KdJenisBarang = jb.KdJenisBarang inner join Bidang_Barang bb on jb.KdBidangBarang = bb.KdBidangBarang inner join Golongan_Barang gb on bb.KdGolonganBarang = gb.KdGolonganBarang inner join Spesifikasi s on b.KdBarang = s.KdBarang);
6. View untuk menampilkan Lelang
CREATE VIEW viewLelang As
(SELECT l.KdLelang, pek.Pekerjaan, pro.Program, TanggalMulai, TanggalAkhir, PenggunaLelang, DeskripsiLelang, HPS, MetodePenyampaian, StatusLelang, p.KdPanitia from Lelang l inner join Pekerjaan pek on l.KdPekerjaan = pek.KdPekerjaan inner join Program pro on pek.KdProgram = pro.KdProgram inner join Panitia p on l.KdPanitia = p.KdPanitia);
7. View untuk menampilkan Barang_Lelang
CREATE VIEW viewBarang_Lelang As
(SELECT b.KdBarang, l.KdLelang, Qty from Barang_Lelang bl inner join Barang b on bl.KdBarang = b.KdBarang inner join Lelang l on bl.KdLelang = l.KdLelang);
8. View untuk menampilkan Jadwal_Lelang
CREATE VIEW viewJadwal_Lelang As
(SELECT l.KdLelang, jt.Tahapan, JudulDokumen, DokumenTahapan, TglMulai, TglSelesai, TglUpdate from Jadwal_Lelang jl inner join Jenis_Tahapan_Lelang jt on jl.KdTahapan = jt.KdTahapan inner join Lelang l on jl.KdLelang = l.KdLelang);
9. View untuk menampilkan Dokumen_Lelang
CREATE VIEW viewDokumen_Lelang As
(SELECT dl.KdDokLelang, JudulDokLelang, DokumenLelang, DeskripsiDokumen, jdl.JenisDok, TglUpdate, l.KdLelang from Dokumen_Lelang dl inner join Jenis_Dok_Lelang jdl on dl.KdJenisDok = jdl.KdJenisDok inner join Lelang l on dl.KdLelang = l.KdLelang);
10. View Rekanan_Lelang
CREATE VIEW viewRekanan_Lelang As
(SELECT rl.KdRekananLelang, rek.NoPendaftaran, l.KdLelang from Rekanan_Lelang rl inner join Rekanan rek on rl.NoPendaftaran = rek.NoPendaftaran inner join lelang l on rl.KdLelang = l.KdLelang);
11. View untuk menampilkan Pengumuman
CREATE VIEW viewPengumuman As
(SELECT peng.NoPengumuman, JudulPengumuman, jpeng.JenisPengumuman, IsiPengumuman, TglPengumuman, JudulDokumen, DokPengumuman, l.KdLelang from pengumuman peng inner join Jenis_Pengumuman jpeng on peng.KdJenisPengumuman = jpeng.KdJenisPengumuman inner join Pengumuman_Lelang pl on peng.NoPengumuman = pl.NoPengumuman inner join Lelang l on pl.KdLelang = l.KdLelang);
12. View untuk menampilkan FAQ
CREATE VIEW viewFAQ As
(SELECT KdFAQ, Pertanyaan, EmailPenanya, Jawaban from FAQ);
13. View untuk menampilkan Tanya_Jawab
CREATE VIEW viewTanya_Jawab As
(SELECT KdTanyaJawab, Pertanyaan, Jawaban from Tanya_Jawab);
14. View untuk menampilkan Daftar_Hitam
CREATE VIEW viewDaftar_Hitam As
(SELECT dh.KdDaftarHitam, AwalBerlaku, Sebab, StatusDaftarHitam, NamaDokPendukung, DokPendukung, r.NoPendaftaran, p.KdPanitia from Daftar_Hitam dh inner join Rekanan r on dh.NoPendaftaran = r.NoPendaftaran inner join Panitia p on p.KdPanitia = dh.KdPanitia);
15. View untuk menampilkan Undangan
CREATE VIEW viewUndangan As
(SELECT u.NoUndangan, TglUndangan, JudulUndangan, Undangan, rl.KdRekananLelang, p.KdPanitia from Undangan u inner join Rekanan_Lelang rl on u.KdRekananLelang = rl.KdRekananLelang inner join Panitia p on u.KdPanitia = p.KdPanitia);
16. View untuk menampilkan BAP
CREATE VIEW viewBAP As
(SELECT bp.NoBAP, TglBAP, JudulBAP, BAP, rl.KdRekananLelang, p.KdPanitia from BAP bp inner join Rekanan_Lelang rl on bp.KdRekananLelang = rl.KdRekananLelang inner join Panitia p on u.KdPanitia = p.KdPanitia);
17. View untuk menampilkan SPP
CREATE VIEW viewSPP As
(SELECT spp.NoSPP, TglSPP, JudulSPP, SPP, l.KdLelang, ppk.NIP from SPP spp inner join Lelang l on spp.KdLelang = l.KdLelang inner join PPK ppk on spp.NIP = ppk.NIP);
18. View untuk menampilkan SPPBJ
CREATE VIEW viewSPPBJ As
(SELECT sppbj.NoSPPBJ, TglSPPBJ, JudulSPPBJ, SPPBJ, spp.NoSPP, ppk.NIP from SPPBJ sppbj inner join SPP spp on spp.NoSPP = sppbj.NoSPP join PPK ppk on sppbj.NIP = ppk.NIP);
19. View untuk menampilkan Kontrak
CREATE VIEW viewKontrak As
(SELECT kon.NoKontrak, TglKontrak, HariKontrak, BulanKontrak, TglAkhirKontrak, Kontrak, ppk.NIP, rp.KdRekananLelang, sppbj.NoSPPBJ from Kontrak kon inner join PPK ppk on kon.NIP = ppk.NIP inner join Rekanan_Pemenang rp on rp.KdRekananLelang = kon.KdRekananLelang inner join SPPBJ sppbj on kon.NoSPPBJ = sppbj.NoSPPBJ);
20. View untuk menampilkan SPMK
CREATE VIEW viewSPMK As
(SELECT spmk.NoSPMK, TglSPMK, JudulSPMK, SPMK, rp.KdRekananLelang, kon.NoKontrak, ppk.NIP from SPMK spmk inner join Kontrak kon on spmk.NoKontrak = kon.NoKontrak inner join PPK ppk on spmk.NIP = ppk.NIP inner join Rekanan_Pemenang rp on rp.KdRekananLelang = spmk.KdRekananLelang);
21. View untuk menampilkan User
CREATE VIEW viewUser As
(SELECT usr.KdUser, Username, Password, ju.KdJenisUser, p.KdPanitia, ppk.NIP, rek.NoPendaftaran from User inner join Jenis_User ju on usr.KdJenisUser =
ju.KdJenisUser inner join Panitia p on usr.KdPanitia = p.KdPanitia inner join PPK ppk on usr.NIP = ppk.NIP inner join Rekanan rek on rek.NoPendaftaran = usr.NoPendaftaran );
4.1.3.8 Merancang Mekanisme Keamanan
Tujuan dari langkah ini adalah untuk merancang mekanisme keamanan pada basis data seperti yang telah dispesifikasi oleh pemakai. Keamanan yang dimaksud adalah untuk membatasi hak akses kepada pemakai sesuai dengan perannya masing-masing. Hal ini bertujuan untuk menjaga keamanan data / informasi yang ada pada perusahaan. Adapun mekanisme keamanan yang dirancang untuk basis data adalah sebagai berikut:` 1. Keamanan Sistem
Keamanan sistem diterapkan dengan menggunakan authentikasi user, yaitu dengan mengunakan halaman login sebelum masuk ke sistem yang dirancang pada aplikasi. Dari halaman login, user diminta memasukkan username dan password. Selain itu, juga diatur agar user hanya bisa mengakses modul – modul tertentu dalam program sesuai dengan haknya.
2. Keamanan data
Keamanan data berhubungan dengan relasi basis data (tabel atau relasi) dan aksi user terhadap relasi tersebut misalnya aksi pemilihan, pengisian, pengubahan dan penghapusan data. Keamanan data ini diterapkan menggunakan autohorisasi
Tabel 4.80 Tabel Mekasnisme Keamanan
User Tabel
Adnin PPK Pimpinan Panitia Panitia Rekanan
I R U D I R U D I R U D I R U D I R U D Pegawai X X X X X Deputi X X Telp_Pegawai X X X X X Sertifikat X X X X X Pengalaman X X X X X PPK X X X X X X X Panitia X X X X X X X X X Jabatan_Panitia X X X X X X X Dokumen_Standart X X X X X X X X X Rekanan X X X X X X X X X X
Telp_Rekanan X X X X X X X X X Fax_Rekanan X X X X X X X X X Barang X X X X X X X X Jenis_Barang X X X X X X Data_Barang X X X Bidang_Barang X X X X X X Golongan_Barang X X X X X X Spesifikasi X X X X X X X X Lelang X X X X X X X X X Program X X X X X X X X X Pekerjaan X X X X X X X X X Barang_Lelang X X X X X X X X X Jenis_Tahapan_Lelang X X X X X X X X Jadwal_Lelang X X X X X X X X X X X X Dokumen_Lelang X X X X X X X X X X
Jenis_Dokumen_Lelang X X X X X X X Data_Dokumen_Lelang X X X X Rekanan_Lelang X X X X X X X X X X Rekanan_Pemenang X X X X X X X X Pengumuman X X X X X X X X X X X X Jenis_Pengumuman X X X X X X X X Pengumuman_Lelang X X X X X X X X Data_Pengumuman X X X X FAQ X X X X X X X X X Data_FAQ X X X Tanya_Jawab X X X X X X X X X X Data_Tanya_Jawab X X X X Daftar_Hitam X X X X X X X X X X Undangan X X X X X X X BAP X X X X X X X X
SPP X X X X X X X X SPPBJ X X X X X X X Kontrak X X X X X X X SPMK X X X X X X X User X X X X X X X X X X X X X X X X Jenis_User X X X X X X X X

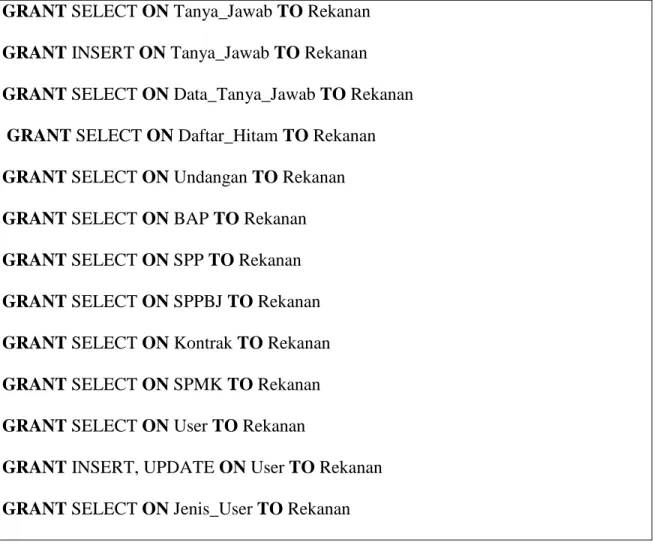

GRANT ALL ON Pegawai TO Admin GRANT ALL ON Divisi TO Admin GRANT ALL ON Deputi TO Admin
GRANT ALL ON Telp_Pegawai TO Admin GRANT ALL ON Sertifikat TO Admin GRANT ALL ON Pengalaman TO Admin GRANT ALL ON PPK TO Admin
GRANT ALL ON Panitia TO Admin
GRANT ALL ON Jabatan_Panitia TO Admin GRANT ALL ON Dokumen_Standart TO Admin GRANT ALL ON Rekanan TO Admin
GRANT ALL ON Telp_Rekanan TO Admin GRANT ALL ON Fax_Rekanan TO Admin GRANT ALL ON Barang TO Admin GRANT ALL ON Jenis_Barang TO Admin GRANT ALL ON Bidang_Barang TO Admin GRANT ALL ON Golongan_Barang TO Admin GRANT ALL ON Spesifikasi TO Admin
GRANT ALL ON Lelang TO Admin GRANT ALL ON Program TO Admin GRANT ALL ON Pekerjaan TO Admin GRANT ALL ON Barang_Lelang TO Admin
GRANT ALL ON Jenis_Tahapan_Lelang TO Admin GRANT ALL ON Jadwal_Lelang TO Admin
GRANT ALL ON Dokumen_Lelang TO Admin GRANT ALL ON Jenis_Dokumen_Lelang TO Admin GRANT ALL ON Rekanan_Lelang TO Admin
GRANT ALL ON Rekanan_Pemenang TO Admin GRANT ALL ON Pengumuman TO Admin GRANT ALL ON Jenis_Pengumuman TO Admin
GRANT ALL ON Pengumuman_Lelang TO Admin GRANT ALL ON FAQ TO Admin
GRANT ALL ON Tanya_Jawab TO Admin GRANT ALL ON Daftar_Hitam TO Admin GRANT ALL ON Undangan TO Admin GRANT ALL ON BAP TO Admin GRANT ALL ON SPP TO Admin GRANT ALL ON SPPBJ TO Admin GRANT ALL ON SPMK TO Admin GRANT ALL ON User TO Admin GRANT ALL ON Jenis_User TO Admin GRANT SELECT ON Data_Barang TO Admin
GRANT SELSCT ON Data_Dokumen_Lelang TO Admin GRANT SELECT ON Data_Pengumuman TO Admin GRANT SELECT ON Data_FAQ TO Admin
GRANT SELECT ON Data_Tanya_Jawab TO Admin GRANT SELECT ON Pegawai TO PPK
GRANT SELECT ON Divisi TO PPK GRANT SELECT ON Deputi TO PPK
GRANT SELECT ON Telp_Pegawai TO PPK GRANT SELECT ON Sertifikat TO PPK GRANT SELECT ON Pengalaman TO PPK GRANT SELECT ON PPK TO PPK
GRANT SELECT ON Panitia TO PPK
GRANT INSERT, UPDATE ON Panitia TO PPK GRANT SELECT ON Jabatan_Panitia TO PPK GRANT SELECT ON Dokumen_Standart TO PPK GRANT SELECT ON Rekanan TO PPK
GRANT SELECT ON Barang TO PPK GRANT SELECT ON Jenis_Barang TO PPK GRANT SELECT ON Bidang_Barang TO PPK GRANT SELECT ON Golongan_Barang TO PPK GRANT SELECT ON Data_Barang TO PPK GRANT SELECT ON Spesifikasi TO PPK GRANT SELECT ON Lelang TO PPK GRANT SELECT ON Program TO PPK GRANT SELECT ON Pekerjaan TO PPK GRANT SELECT ON Barang_Lelang TO PPK
GRANT SELECT ON Jenis_Tahapan_Lelang TO PPK GRANT SELECT ON Jadwal_Lelang TO PPK
GRANT SELECT ON Rekanan_Lelang TO PPK GRANT SELECT ON Rekanan_Pemenang TO PPK GRANT SELECT ON Pengumuman TO PPK GRANT SELECT ON Jenis_Pengumuman TO PPK GRANT SELECT ON Pengumuman_Lelang TO PPK GRANT SELECT ON Data_Pengumuman TO PPK GRANT SELECT ON Daftar_Hitam TO PPK GRANT SELECT ON SPP TO PPK GRANT INSERT ON SPP TO PPK GRANT SELECT ON SPPBJ TO PPK GRANT INSERT ON SPPBJ TO PPK GRANT SELECT ON SPMK TO PPK GRANT INSERT ON SPMK TO PPK GRANT SELECT ON Kontrak TO PPK GRANT INSERT ON Kontrak TO PPK GRANT SELECT ON User TO PPK GRANT INSERT ON User TO PPK GRANT SELECT ON Jenis_User TO PPK GRANT SELECT ON PPK TO Pimpinan Panitia GRANT SELECT ON Panitia TO Pimpinan Panitia
GRANT SELECT ON Jabatan_Panitia TO Pimpinan Panitia GRANT INSERT ON Dokumen_Standart TO Pimpinan Panitia GRANT SELECT ON Dokumen_Standart TO Pimpinan Panitia GRANT SELECT ON Rekanan TO Pimpinan Panitia
GRANT SELECT ON Telp_Rekanan TO Pimpinan Panitia GRANT SELECT ON Fax_Rekanan TO Pimpinan Panitia GRANT SELECT ON Barang TO Pimpinan Panitia GRANT SELECT ON Jenis_Barang TO Pimpinan Panitia GRANT SELECT ON Bidang_Barang TO Pimpinan Panitia GRANT SELECT ON Golongan_Barang TO Pimpinan Panitia GRANT SELECT ON Data_Barang TO Pimpinan Panitia GRANT SELECT ON Spesifikasi TO Pimpinan Panitia GRANT SELECT ON Lelang TO Pimpinan Panitia GRANT INSERT ON Lelang TO Pimpinan Panitia GRANT SELECT ON Program TO Pimpinan Panitia GRANT INSERT ON Program TO Pimpinan Panitia GRANT SELECT ON Pekerjaan TO Pimpinan Panitia GRANT INSERT ON Pekerjaan TO Pimpinan Panitia GRANT SELECT ON Barang_Lelang TO Pimpinan Panitia GRANT INSERT ON Barang_Lelang TO Pimpinan Panitia
GRANT SELECT ON Jenis_Tahapan_Lelang TO Pimpinan Panitia GRANT SELECT ON Jadwal_Lelang TO Pimpinan Panitia
GRANT INSERT, UPDATE ON Jadwal_Lelang TO Pimpinan Panitia GRANT SELECT ON Dokumen_Lelang TO Pimpinan Panitia
GRANT SELECT ON Jenis_Dokumen_Lelang TO Pimpinan Panitia GRANT SELECT ON Data_Dokumen_Lelang TO Pimpinan Panitia GRANT SELECT ON Rekanan_Lelang TO Pimpinan Panitia
GRANT SELECT ON Rekanan_Pemenang TO Pimpinan Panitia GRANT SELECT ON Pengumuman TO Pimpinan Panitia
GRANT INSERT, UPDATE ON Pengumuman TO Pimpinan Panitia GRANT SELECT ON Jenis_Pengumuman TO Pimpinan Panitia GRANT SELECT ON Pengumuman_Lelang TO Pimpinan Panitia GRANT SELECT ON Data_Pengumuman TO Pimpinan Panitia GRANT SELECT ON FAQ TO Pimpinan Panitia
GRANT INSERT ON FAQ TO Pimpinan Panitia GRANT SELECT ON FAQ TO Pimpinan Panitia
GRANT INSERT ON Tanya_Jawab TO Pimpinan Panitia GRANT SELECT ON Data_Tanya_Jawab TO Pimpinan Panitia GRANT SELECT ON Data_Tanya_Jawab TO Pimpinan Panitia GRANT SELECT ON Daftar_Hitam TO Pimpinan Panitia
GRANT INSERT, UPDATE ON Daftar_Hitam TO Pimpinan Panitia GRANT SELECT ON Undangan TO Pimpinan Panitia
GRANT INSERT ON Undangan TO Pimpinan Panitia GRANT SELECT ON BAP TO Pimpinan Panitia GRANT INSERT ON BAP TO Pimpinan Panitia GRANT SELECT ON SPP TO Pimpinan Panitia GRANT SELECT ON User TO Pimpinan Panitia
GRANT INSERT, UPDATE ON User TO Pimpinan Panitia GRANT SELECT ON Jenis_User TO Pimpinan Panitia GRANT SELECT ON PPK TO Panitia
GRANT SELECT ON Panitia TO Panitia
GRANT SELECT ON Jabatan_Panitia TO Panitia GRANT SELECT ON Dokumen_Standart TO Panitia GRANT SELECT ON Rekanan TO Panitia
GRANT SELECT ON Telp_Rekanan TO Panitia GRANT SELECT ON Fax_Rekanan TO Panitia GRANT SELECT ON Barang TO Panitia GRANT SELECT ON Jenis_Barang TO Panitia GRANT SELECT ON Bidang_Barang TO Panitia GRANT SELECT ON Golongan_Barang TO Panitia GRANT SELECT ON Data_Barang TO Panitia GRANT SELECT ON Spesifikasi TO Panitia GRANT SELECT ON Lelang TO Panitia GRANT SELECT ON Program TO Panitia GRANT SELECT ON Pekerjaan TO Panitia GRANT SELECT ON Barang_Lelang TO Panitia
GRANT SELECT ON Jenis_Tahapan_Lelang TO Panitia GRANT SELECT ON Jadwal_Lelang TO Panitia
GRANT INSERT, UPDATE ON Jadwal_Lelang TO Panitia GRANT SELECT ON Dokumen_Lelang TO Panitia
GRANT SELECT ON Data_Dokumen_Lelang TO Panitia GRANT SELECT ON Rekanan_Lelang TO Panitia
GRANT SELECT ON Rekanan_Pemenang TO Panitia GRANT SELECT ON Pengumuman TO Panitia
GRANT INSERT, UPDATE ON Pengumuman TO Panitia GRANT SELECT ON Jenis_Pengumuman TO Panitia GRANT SELECT ON Pengumuman_Lelang TO Panitia GRANT SELECT ON Data_Pengumuman TO Panitia GRANT SELECT ON FAQ TO Panitia
GRANT INSERT ON FAQ TO Panitia GRANT SELECT ON FAQ TO Panitia
GRANT INSERT ON Tanya_Jawab TO Panitia GRANT SELECT ON Data_Tanya_Jawab TO Panitia GRANT SELECT ON Daftar_Hitam TO Panitia GRANT SELECT ON BAP TO Panitia
GRANT SELECT ON User TO Panitia
GRANT INSERT, UPDATE ON User TO Panitia GRANT SELECT ON Jenis_User TO Panitia
GRANT SELECT ON Dokumen_Standart TO Rekanan GRANT SELECT ON Rekanan TO Rekanan
GRANT INSERT, UPDATE ON Rekanan TO Rekanan GRANT SELECT ON Telp_Rekanan TO Rekanan
GRANT INSERT, UPDATE ON Telp_Rekanan TO Rekanan GRANT SELECT ON Fax_Rekanan TO Rekanan
GRANT INSERT, UPDATE ON Fax_Rekanan TO Rekanan GRANT SELECT ON Barang TO Rekanan
GRANT SELECT ON Spesifikasi TO Rekanan GRANT SELECT ON Lelang TO Rekanan GRANT SELECT ON Program TO Rekanan GRANT SELECT ON Pekerjaan TO Rekanan GRANT SELECT ON Barang_Lelang TO Rekanan
GRANT SELECT ON Jenis_Tahapan_Lelang TO Rekanan GRANT SELECT ON Jadwal_Lelang TO Rekanan
GRANT SELECT ON Dokumen_Lelang TO Rekanan
GRANT INSERT, UPDATE ON Dokumen_Lelang TO Rekanan GRANT SELECT ON Jenis_Dokumen_Lelang TO Rekanan GRANT SELECT ON Data_Dokumen_Lelang TO Rekanan GRANT SELECT ON Rekanan_Lelang TO Rekanan
GRANT INSERT ON Rekanan_Lelang TO Rekanan GRANT SELECT ON Rekanan_Pemenang TO Rekanan GRANT SELECT ON Pengumuman TO Rekanan GRANT SELECT ON Jenis_Pengumuman TO Rekanan GRANT SELECT ON Pengumuman_Lelang TO Rekanan GRANT SELECT ON FAQ TO Rekanan
GRANT SELECT ON Tanya_Jawab TO Rekanan GRANT INSERT ON Tanya_Jawab TO Rekanan GRANT SELECT ON Data_Tanya_Jawab TO Rekanan GRANT SELECT ON Daftar_Hitam TO Rekanan GRANT SELECT ON Undangan TO Rekanan GRANT SELECT ON BAP TO Rekanan GRANT SELECT ON SPP TO Rekanan GRANT SELECT ON SPPBJ TO Rekanan GRANT SELECT ON Kontrak TO Rekanan GRANT SELECT ON SPMK TO Rekanan GRANT SELECT ON User TO Rekanan
GRANT INSERT, UPDATE ON User TO Rekanan GRANT SELECT ON Jenis_User TO Rekanan
4.2 Pemilihan DBMS
Pemilihan DBMS adalah tahap pemilihan DBMS yang sesuai untuk mendukung aplikasi basis data. Berikut ini merupakan pertimbangan pemilihan DBMS antara SQL
Server 2000 dan MySQL
Berikut ini adalah perbandingan keunggulan yang dimiliki oleh SQL Server 2000 dengan MySQL :
a. Platform
Tabel 4.81 Platform
Windows CE)
MySQL Windows-based, Linux-Based
b. Perbandingan Fitur
Tabel 4.82 Perbandingan Fitur
SQL Server 2000 MySQL
Tabels Relational tables,
Temporary tables
Relational Tabels
Triggers AFTER tringgers,
INSTEAD OF tringgers
Tidak Ada
Procedures T-SQL statements Tidak Ada
Arrays Tidak mendukung Tidak Mendukung
Referential Integrity Mendukung Format MyISAM tidak
mendukung referential integrity
Backup and Recovery Mendukung Mendukung, tetapi kurang efisien
c. Keuntungan masing - masing DBMS
SQL Server2000 :
Secara umum diterima karena mudah diinstalasi, mudah dipakai dan mudah diatur.
Gaya bahasa SQL lebih kuat disbanding gaya bahasa MySQL MySQL :
Dapat mendukung platform lain tidak hanya berdasarkan platform windows.
Hadware dan software yang dibutuhkan lebih sedikit.
Dapat diperoleh tanpa perlu membeli karena merupakan software.
d. Perbandingan Hardware
Tabel 4.83 Perbandingan Hardware
Hardware DBMS
SQL Server2000 MySQL
Processor Pentium 166 MHz atau lebih Untuk Windows Pentium 166
MHz atau lebih
Untuk Linux: Intel 32-bit, Intel 64-bit, S/390 9672 generation atau lebih, Multiprise3000, eServer z series.
Untuk Solaris : Solaris UltraSPARC-based computer Memory 32MB RAM(minimal untuk
Desktop Engine), 64MB RAM (minimal untuk semua edisi), 128MB RAM atau lebih.
RAM: 128MB(256MB
diutamakan)
Virtual Memory: Initial Size 50MB, ukuran maksimal 400MB
Hard disk space 270MB (full installation), 250MB(typical),
95MB(minimal), Desktop Engine : 44MB Analysis services : Minimal 50MB dan 130MB typical English Query :80MB
Setelah mempertimabangkan kedua BDMS kami memilih untuk mengunakan MySQL sebagai DBMS yang kami gunakan. Hal ini dikarenakan MySQL mudah dalam pemakaian dan mudah untuk dioperasikan, sangat cocok digunakan untuk perusahaan yang baru berkembang. Selain itu MySQL mudah didapat tanpa mengeluarkan biaya karena open source dan MySQL dapat berinteraksi dengan PHP.
4.3 Perancangan Aplikasi
Untuk merancang aplikasi yang diinginkan, diperlukan beberapa langkah yang harus dilakukan, diantaranya adalah melakukan perancangan layar, perancangan program dan menggambar serta menjelaskan State Transition Diagram (STD).
4.3.1 Perancangan Struktur Menu
Halaman Utama
Login
Halaman Admin Halaman Panitia Halaman Pimpinan
Panitia Halaman PPK Halaman Rekanan
Dokumen Kepegawaian Ubah Pin Daftar Hitam Pengumuman Data Lelang FAQ Ubah Pin View Daftar Hitam Buat Pengumuman View Peserta Lelang
Tanya Jawab Jawab
View Lelang Detail View Detail Daftar Hitam View Daftar Hitam Tanya Jawab Tahapan Lelang Informasi Lelang View Daftar Hitam Detail Ubah Pin Jawab Buat Pengumuman View Peserta Lelang View Peserta Lelang Detail View Daftar Hitam Detail Ubah Pin View Data Pegawai Data lelang Buat Lelang Baru Edit Panitia Buat Susunan Panitia View Daftar Hitam View Daftar Hitam Ubah Pin Lihat Pengumuman Tanya Jawab View Daftar Hitam Edit Data Personal View Data Lelang Kirim Dokumen
4.3.2 State Transition Diagram (STD)
State Transition Diagram merupakan diagram yang menjelaskan aliran suatu state
ke state yang lain dalam sebuah aplikasi. Berikut ini merupakan STD dari aplikasi yang dirancang :
Halaman Utama Validasi
Login
Masukan ‘Log In’ password,user dan status Melakukan Validasi Login
Invalid Login Kembali kelayar login
Valid Login Menampilkan halaman menu yang sesuai dengan status
Gambar 4.6 STD Halaman Login
Ubah Pin
Halaman Utama Masukan pin baru, lama
dan konfirmasi Validasi input benar ubah pin maka halaman utama
Klik Batal
Tampilan Utama
Halaman Utama Admin
Pegawai
Pilih Menu Detail
Tampilkan Halaman Detail Pegawai Detail Pegawai Pilih Menu Edit
Tampilkan Halaman Edit Pegawai Edit Pegawai Edit Data Berhasil, Tampilkan Pesan Berhasil Edit Pegawai Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Pegawai
Tambah Pegawai Tambah Pegawai
Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Pegawai
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Pegawai
Pilih Batal Tampilkan Halaman Pegawai
Tampilkan Halaman Pegawai
Hapus Pegawai Hapus Pegawai Berhasil
Pilih Tidak Tampilkan Halaman Pegawai Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman Pegawai Tampilkan Halaman Pegawai Pilih OK
Home
PPK
Pilih Menu Detail
Tampilkan Halaman Detail PPK Detail PPK Pilih Menu Edit
Tampilkan Halaman Edit PPK Edit PPK Pilih Simpan Edit PPK Berhasil
Pilih OK Tampilkan Halaman PPK
Tambah PPK Tambah PPK Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah PPK
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil Pilih Batal Pilih Batal Tampilkan Halaman PPK Pilih Batal Tampilkan Halaman PPK
Hapus PPK Hapus PPK Berhasil
Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Panitia
Pilih Menu Detail
Tampilkan Halaman Detail Panitia Detail Panitia Pilih Menu Edit
Tampilkan Halaman Edit Panitia Edit Panitia Edit Data Berhasil, Tampilkan Pesan Berhasil Edit Panitia Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Panitia
Tambah Panitia Tambah Panitia
Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Panitia
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Panitia
Pilih Batal
Hapus Panitia Hapus Panitia Berhasil
Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil
Pilih Iya Pilih OK
Rekanan
Pilih Menu Detail
Tampilkan Halaman Detail Rekanan Detail Rekanan Pilih Menu Edit
Tampilkan Halaman Edit Rekanan Edit Rekanan Update Data Berhasil, Tampilkan Pesan Berhasil Edit Rekanan Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Rekanan
Tambah Rekanan Tambah Rekanan
Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Rekanan
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Rekanan
Pilih Batal Tampilkan Halaman Rekanan
Tampilkan Halaman Rekanan
Hapus Rekanan Hapus RekananBerhasil
Pilih Tidak Tampilkan Halaman Rekanan Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman Rekanan Tampilkan Halaman Rekanan Pilih OK
Barang
Pilih Menu Detail
Tampilkan Halaman Detail Barang Detail Barang Pilih Menu Edit
Tampilkan Halaman Edit Barang Edit Barang Update Data Berhasil, Tampilkan Pesan Berhasil Edit Barang Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Barang
Tambah Barang Tambah Barang Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Barang
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Barang
Pilih Batal Tampilkan Halaman Barang
Tampilkan Halaman Barang
Hapus Barang Hapus Barang Berhasil
Pilih Tidak Tampilkan Halaman Barang Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman Barang Pilih OK
Lelang
Pilih Menu Detail
Tampilkan Halaman Detail Lelang Detail Lelang Pilih Menu Edit
Tampilkan Halaman Edit Lelang Edit Lelang Update Data Berhasil, Tampilkan Pesan Berhasil Edit Lelang Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Lelang
Tambah Lelang Tambah Lelang Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Lelang
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Lelang
Pilih Batal Tampilkan Halaman Lelang
Hapus Lelang Hapus Lelang Berhasil
Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman Lelang Tampilkan Halaman Lelang Pilih OK
Rekanan Lelang
Pilih Menu Detail
Tampilkan Halaman Detail Rekanan Lelang Detail Lelang Pilih Menu Edit
Tampilkan Halaman Edit Rekanan Lelang Edit Lelang Update Data Berhasil, Tampilkan Pesan Berhasil Update Lelang Berhasil Pilih Simpan
Pilih OK
Tambah Lelang Tambah Lelang Berhasil
Pilih Menu Tambah
Tampilkan Halaman Tambah Rekanan Lelang
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Rekanan Lelang
Pilih Batal Tampilkan Halaman Rekanan Lelang
Hapus Lelang Hapus Lelang Berhasil
Pilih Tidak
Tampilkan Halaman Rekanan Lelang Hapus Data Berhasil, Tampilkan Pesan Berhasil
Pilih Iya Pilih OK
Pilih OK Tampilkan Halaman PPK
Pilih OK Tampilkan Halaman PPK Edit Data Berhasil, Tampilkan Pesan Berhasil
Tampilkan Halaman PPK
Tampilkan Halaman PPK
Tampilkan Halaman Panitia
Tampilkan Halaman Panitia
Tampilkan Halaman Panitia Tampilkan Halaman Panitia
Tampilkan Halaman Panitia
Tampilkan Halaman Barang
Tampilkan Halaman Lelang Tampilkan Halaman Lelang
Tampilkan Halaman Rekanan Lelang
Tampilkan Halaman Rekanan Lelang
Tampilkan Halaman Rekanan Lelang Tampilkan Halaman Rekanan Lelang
Pilih Menu Home Tampilkan Halaman Home
Pilih Menu Pegawai Tampilkan Sub Menu Pegawai
Pilih Menu PPK Tampilkan Sub Menu PPK
Pilih Menu Hapus Tampilkan Halaman Hapus Pegawai
Pilih Menu Hapus Tampilkan Halaman Hapus PPK
Pilih Menu Panitia Tampilkan Sub Menu Panitia
Pilih Menu Hapus Tampilkan Halaman Hapus Panitia
Pilih Menu Rekanan Tampilkan Sub Menu Rekanan
Pilih Menu Hapus Tampilkan Halaman Hapus Rekanan
Pilih Menu Barang Tampilkan Sub Menu Barang
Pilih Menu Hapus Tampilkan Halaman Hapus Barang
Pilih Menu Lelang Tampilkan Sub Menu Lelang
Pilih Menu Hapus Tampilkan Halaman Hapus Lelang
Pilih Menu Rekanan Lelang Tampilkan Sub Menu Rekanan Lelang
Pilih Menu Hapus
Tampilkan Halaman Hapus Rekanan Lelang Pilih Menu Kembali
Tampilkan Halaman Panitia Pilih Menu Kembali
Tampilkan Halaman Pegawai
Pilih Menu Kembali Tampilkan Halaman PPK
Pilih Menu Kembali Tampilkan Halaman Rekanan
Pilih Menu Kembali Tampilkan Halaman Barang
Pilih Menu Kembali Tampilkan Halaman Lelang
Pilih Menu Kembali Tampilkan Halaman Rekanan Lelang

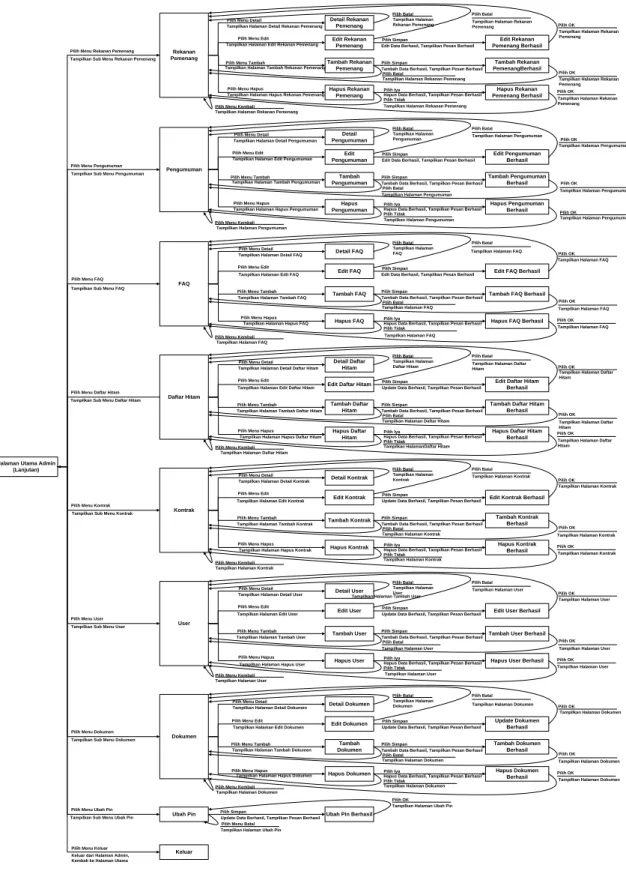

Halaman Utama Admin (Lanjutan)
Rekanan Pemenang
Pilih Menu Detail
Tampilkan Halaman Detail Rekanan Pemenang
Detail Rekanan Pemenang
Pilih Menu Edit
Tampilkan Halaman Edit Rekanan Pemenang Edit Rekanan Pemenang
Edit Rekanan Pemenang Berhasil
Edit Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan Pilih OK Tambah Rekanan Pemenang Tambah Rekanan PemenangBerhasil
Pilih Menu Tambah
Tampilkan Halaman Tambah Rekanan Pemenang
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Rekanan Pemenang
Pilih Batal Tampilkan Halaman Rekanan Pemenang Hapus Rekanan Pemenang Hapus Rekanan Pemenang Berhasil Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil
Pilih Iya Pilih OK
Pengumuman
Pilih Menu Detail Tampilkan Halaman Detail Pengumuman
Detail Pengumuman
Pilih Menu Edit Tampilkan Halaman Edit Pengumuman
Edit Pengumuman Edit Pengumuman Berhasil Pilih Simpan Pilih OK
Tampilkan Halaman Pengumuman
Tambah Pengumuman
Tambah Pengumuman Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Pengumuman
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil Pilih Batal
Pilih Batal Tampilkan Halaman Pengumuman
Pilih Batal Tampilkan Halaman Pengumuman
Hapus Pengumuman
Hapus Pengumuman Berhasil
Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
FAQ
Pilih Menu Detail
Tampilkan Halaman Detail FAQ Detail FAQ Pilih Menu Edit
Tampilkan Halaman Edit FAQ Edit FAQ Edit Data Berhasil, Tampilkan Pesan Berhasil Edit FAQ Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman FAQ
Tambah FAQ Tambah FAQ Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah FAQ
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman FAQ
Pilih Batal
Hapus FAQ Hapus FAQ Berhasil
Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil
Pilih Iya Pilih OK
Daftar Hitam
Pilih Menu Detail Tampilkan Halaman Detail Daftar Hitam
Detail Daftar Hitam
Pilih Menu Edit
Tampilkan Halaman Edit Daftar Hitam Edit Daftar Hitam
Edit Daftar Hitam Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Daftar Hitam
Tambah Daftar Hitam
Tambah Daftar Hitam Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Daftar Hitam
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Daftar Hitam
Pilih Batal Tampilkan Halaman Daftar Hitam
Tampilkan Halaman Daftar Hitam
Hapus Daftar Hitam
Hapus Daftar Hitam Berhasil
Pilih Tidak Tampilkan HalamanDaftar Hitam Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman Daftar Hitam Tampilkan Halaman Daftar Hitam Pilih OK
Kontrak
Pilih Menu Detail
Tampilkan Halaman Detail Kontrak Detail Kontrak Pilih Menu Edit
Tampilkan Halaman Edit Kontrak Edit Kontrak Update Data Berhasil, Tampilkan Pesan Berhasil Edit Kontrak Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman Kontrak
Tambah Kontrak Tambah Kontrak Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Kontrak
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Kontrak
Pilih Batal Tampilkan Halaman Kontrak
Tampilkan Halaman Kontrak
Hapus Kontrak Hapus Kontrak Berhasil
Pilih Tidak Tampilkan Halaman Kontrak Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman Kontrak Pilih OK
User
Pilih Menu Detail
Tampilkan Halaman Detail User Detail User Pilih Menu Edit
Tampilkan Halaman Edit User Edit User Update Data Berhasil, Tampilkan Pesan Berhasil Edit User Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman User
Tambah User Tambah User Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah User
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman User
Pilih Batal Tampilkan Halaman User
Hapus User Hapus User Berhasil
Pilih Tidak
Hapus Data Berhasil, Tampilkan Pesan Berhasil Pilih Iya
Tampilkan Halaman User Tampilkan Halaman User Pilih OK
Dokumen
Pilih Menu Detail
Tampilkan Halaman Detail Dokumen Detail Dokumen Pilih Menu Edit
Tampilkan Halaman Edit Dokumen Edit Dokumen
Update Dokumen Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan Pilih OK Tambah Dokumen Tambah Dokumen Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah Dokumen
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Pilih Batal Tampilkan Halaman Dokumen
Pilih Batal Tampilkan Halaman Dokumen
Hapus Dokumen Hapus Dokumen Berhasil
Pilih Tidak Tampilkan Halaman Dokumen Hapus Data Berhasil, Tampilkan Pesan Berhasil
Pilih Iya Pilih OK
Pilih OK
Pilih OK Edit Data Berhasil, Tampilkan Pesan Berhasil
Tampilkan Halaman FAQ
Tampilkan Halaman FAQ
Tampilkan Halaman FAQ Tampilkan Halaman FAQ
Tampilkan Halaman FAQ
Tampilkan Halaman Kontrak
Tampilkan Halaman User Tampilkan Halaman User
Tampilkan Halaman Dokumen
Tampilkan Halaman Dokumen
Tampilkan Halaman Dokumen Tampilkan Halaman Dokumen
Keluar
Ubah Pin Ubah Pin Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih Menu Batal Tampilkan Halaman Ubah Pin
Pilih OK Tampilkan Halaman Ubah Pin
Tampilkan Halaman Rekanan Pemenang
Tampilkan Halaman Rekanan Pemenang Tampilkan Halaman Rekanan Pemenang Tampilkan Halaman Rekanan Pemenang
Tampilkan Halaman Rekanan Pemenang Pilih Menu Hapus
Tampilkan Halaman Hapus Rekanan Pemenang
Tampilkan Halaman Pengumuman
Tampilkan Halaman Pengumuman Tampilkan Halaman Pengumuman
Tampilkan Halaman Pengumuman Pilih Menu Hapus
Tampilkan Halaman Hapus Pengumuman
Pilih Menu Hapus Tampilkan Halaman Hapus FAQ
Pilih Menu Hapus Tampilkan Halaman Hapus Daftar Hitam
Pilih Menu Hapus Tampilkan Halaman Hapus Kontrak
Pilih Menu Hapus
Tampilkan Halaman Tambah User
Tampilkan Halaman Hapus User Pilih Menu Rekanan Pemenang
Tampilkan Sub Menu Rekanan Pemenang
Pilih Menu Pengumuman Tampilkan Sub Menu Pengumuman
Pilih Menu FAQ Tampilkan Sub Menu FAQ
Pilih Menu Daftar Hitam Tampilkan Sub Menu Daftar Hitam
Pilih Menu Kontrak Tampilkan Sub Menu Kontrak
Pilih Menu User Tampilkan Sub Menu User
Pilih Menu Dokumen Tampilkan Sub Menu Dokumen
Pilih Menu Ubah Pin Tampilkan Sub Menu Ubah Pin
Pilih Menu Keluar Keluar dari Halaman Admin, Kembali ke Halaman Utama
Pilih Menu Kembali Tampilkan Halaman Rekanan Pemenang
Pilih Menu Kembali Tampilkan Halaman Pengumuman
Pilih Menu Kembali Tampilkan Halaman FAQ
Pilih Menu Kembali Tampilkan Halaman Daftar Hitam
Pilih Menu Kembali Tampilkan Halaman Kontrak
Pilih Menu Kembali Tampilkan Halaman User
Pilih Menu Kembali Tampilkan Halaman Dokumen
Pilih Menu Hapus Tampilkan Halaman Hapus Dokumen
Halaman Utama Panitia Home Daftar Hitam Lelang Panitia Rekanan Lelang Rekanan Keluar Kontrak Pengumuman FAQ
Tampilkan Halaman Home Pilih Menu Rekanan Tampilkan Sub Menu Rekanan Pilih Menu Rekanan Lelang Tampilkan Sub Menu Rekanan Lelang Pilih Menu Panitia Tampilkan Sub Menu Panitia
Pilih Menu Lelang
Pilih Menu Daftar Hitam
Pilih Menu FAQ
Pilih Menu Pengumuman
Pilih Menu Kontrak
Pilih Menu Keluar Tampilkan Sub Menu Lelang
Tampilkan Sub Menu Daftar Hitam
Tampilkan Sub Menu FAQ
Tampilkan Sub Menu Pengumuman
Tampilkan Sub Menu Kontrak
Keluar dari Halaman Panitia, dan Kembali ke Halaman Utama
Detail Rekanan
Pilih Menu Detail Tampilkan Halaman Detail Rekanan
Rekanan Selanjutnya
Pilih Menu Lanjut
Tampilkan Halaman Rekanan Selanjutnya Pilih Menu Kembali
Tampilkan Halaman Rekanan
Rekanan Lelang Selanjutnya
Pilih Menu Lanjut
Tampilkan Halaman Rekanan Lelang Selanjutnya Pilih Menu Kembali
Tampilkan Halaman Rekanan Lelang
Pilih Menu Detail
Tampilkan Halaman Detail Daftar Hitam
Pilih Menu Detail Tampilkan Halaman Detail Kontrak Pilih Menu Kembali
Pilih Menu Edit
Tampilkan Halaman Edit FAQ Edit FAQ
Detail Kontrak Detail Daftar
Hitam
Pilih Batal Tampilkan Halaman FAQ
Edit FAQ Berhasil
Edit Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman FAQ
Pilih Menu Detail Tampilkan Halaman Detail Pengumuman
Detail Pengumuman
Pilih Menu Update Tampilkan Halaman Update pengumuman
Update Pengumuman
Update pengumuman Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih OK
Tampilkan Halaman Pengumuman
Tambah Pengumuman
Tambah Pengumuman Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah pengumuman
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Tampilkan Halaman Pengumuman
Panitia
Pilih Menu Kembali Tampilkan Halaman Panitia
Detail Lelang
Pilih Menu Detail Tampilkan Halaman Detail Lelang
Lelang Selanjutnya
Pilih Menu Lanjut
Tampilkan Halaman Lelang Selanjutnya Tampilkan Halaman Lelang Pilih Menu Kembali
Pilih Menu Kembali Tampilkan Halaman Daftar Hitam
Pilih Batal Tampilkan Halaman Pengumuman
Pilih Batal
Tampilkan Halaman Pengumuman
Tampilkan Halaman Pengumuman
Rekanan Pemenang
Pilih Menu Rekanan Pemenang Tampilkan Sub Menu Rekanan pemenang
Detail rekanan pemenang
Pilih Menu Detail Tampilkan Halaman Detail rekanan
pemenang
Rekanan Selanjutnya
Pilih Menu Lanjut
Tampilkan Halaman rekanan Selanjutnya Tampilkan Halamanrekanan
Pilih Menu Kembali
Dokumen Detail dokumen
Pilih Menu dokumen Tampilkan Sub Menu dokumen
Pilih Menu Detail Tampilkan Halaman Detail dokumen
Ubah Pin Ubah Pin Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih Menu Batal
Pilih OK Tampilkan Halaman Ubah Pin Pilih Menu Ubah Pin
Tampilkan Sub Menu Ubah Pin
Pilih Menu Kembali Tampilkan Halaman Dokumen
Tampilkan Halaman Kontrak Pilih Menu Kembali Tampilkan Halaman Pengumuman
Tampilkan Halaman Ubah Pin
Halaman Utama Pimpinan Panitia Home Daftar Hitam Keluar Kontrak Pengumuman FAQ
Tampilkan Halaman Home
Pilih Menu Rekanan Lelang Tampilkan Sub Menu Rekanan Lelang
Pilih Menu Panitia Tampilkan Sub Menu Panitia
Pilih Menu Lelang
Pilih Menu Daftar Hitam
Pilih Menu FAQ
Pilih Menu Pengumuman
Pilih Menu Kontrak
Pilih Menu Keluar Tampilkan Sub Menu Lelang
Tampilkan Sub Menu Daftar Hitam
Tampilkan Sub Menu FAQ
Tampilkan Sub Menu Pengumuman
Tampilkan Sub Menu Kontrak
Keluar dari Halaman Pimpinan Utama, dan Kembali ke Halaman Utama
Pilih Menu Detail Tampilkan Halaman Detail Daftar Hitam
Pilih Menu Detail Tampilkan Halaman Detail Kontrak Pilih Menu Kembali Tampilkan Halaman Kontrak
Pilih Menu Edit
Tampilkan Halaman Edit FAQ Edit FAQ
Detail Kontrak Detail Daftar
Hitam
Pilih Batal Tampilkan Halaman FAQ
Edit FAQ Berhasil
Edit Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih OK Tampilkan Halaman FAQ
Pilih Menu Detail Tampilkan Halaman Detail Pengumuman
Detail Pengumuman
Pilih Menu Update Tampilkan Halaman Update pengumuman
Update Pengumuman
Update pengumuman Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih OK
Tampilkan Halaman Pengumuman
Tambah Pengumuman
Tambah Pengumuman Berhasil
Pilih Menu Tambah Tampilkan Halaman Tambah pengumuman
Pilih Simpan
Tambah Data Berhasil, Tampilkan Pesan Berhasil
Pilih Batal Pilih OK
Tampilkan Halaman Pengumuman Pilih Menu Kembali
Tampilkan Halaman Daftar Hitam
Pilih Batal Tampilkan Halaman Pengumuman
Pilih Batal
Tampilkan Halaman Pengumuman
Tampilkan Halaman Pengumuman Pilih Menu Edit
Tampilkan Halaman Edit Daftar Hitam Edit Daftar Hitam Pilih Simpan
Edit data berhasil,Tampilkan Halaman pesan berhasil
Edit Daftar Hitam Berhasil
Pilih ok
Tampilkan Halaman Daftar Hitam
PilihBatal
Tampilkan Halaman Daftar Hitam Pilih Menu Rekananpemenang
Tampilkan Sub Menu Rekanan Pemenang
Pilih Menu Dokumen Tampilkan Sub Menu Dokumen
Ubah Pin Ubah Pin Berhasil
Update Data Berhasil, Tampilkan Pesan Berhasil Pilih Simpan
Pilih Menu Batal Pilih OK
Tampilkan Halaman Ubah Pin Pilih Menu Ubah Pin
Tampilkan Sub Menu Ubah Pin
Pilih Menu Kembali Tampilkan Halaman Ubah Pin
Rekanan Lelang
Pilih Menu Tambah Tampilkan Halaman Tambah Rekanan
Lelang
Tambah Rekanan Lelang
Pilih Menu Kembali Tampilkan Halaman Rekanan Lelang
Pilih Menu Edit
Tampilkan Halaman Edit Rekanan Lelang
Edit Rekanan Lelang
Pilih Simpan
Edit data berhasil,Tampilkan Halaman pesan berhasil
Edit Rekanan Lelang Berhasil
PilihBatal
Tampilkan Halaman Rekanan Lelang
Tambah Rekanan Lelang Berhasil
Pilih Simpan Tambah data berhasil,Tampilkan Halaman pesan berhasil
Pilih ok
Tampilkan Halaman Rekanan Lelang
Pilih ok
Tampilkan Halaman Rekanan Lelang
Rekanan
Pemenang Pilih Menu Tambah Tampilkan Halaman Tambah Rekanan
Pemenang
Tambah Rekanan Pemenang
Pilih Menu Edit
Tampilkan Halaman Edit Rekanan Pemenang
Edit Rekanan Pemenang
Pilih Simpan
Edit data berhasil,Tampilkan Halaman pesan berhasil
Edit Rekanan Pemenang Berhasil
PilihBatal
Tampilkan Halaman Rekanan Pemenang
Tambah Rekanan Pemenang Berhasil
Pilih Simpan Tambah data berhasil,Tampilkan Halaman pesan berhasil
Pilih ok
Tampilkan Halaman Rekanan Pemenang Pilih Menu Kembali
Tampilkan Halaman Rekanan Pemenang
Pilih Menu Kembali Tampilkan Halaman Daftar Hitam
Pilih Menu Kembali Tampilkan Halaman Daftar Hitam
Pilih ok
Tampilkan Halaman Rekanan Pemenang
Panitia
Pilih Menu Tambah
Tampilkan Halaman Tambah Panitia Tambah Panitia Pilih Menu Lanjut
Tampilkan Halaman Panitia Selanjutnya
Panitia Selanjutnya
Tambah Panitia Berhasil
Pilih Simpan Tambah data berhasil,Tampilkan Halaman pesan berhasil
Pilih ok
Tampilkan Halaman Panitia Pilih Menu Kembali
Tampilkan Halaman Panitia
Lelang
Pilih Menu Tambah
Tampilkan Halaman Tambah Lelang Tambah Lelang Pilih Menu Detail
Tampilkan Halaman Detail Lelang Detail Lelang
Tambah Lelang Berhasil
Pilih Simpan Tambah data berhasil,Tampilkan Halaman pesan berhasil
Pilih ok Tampilkan Halaman Lelang Pilih Menu Kembali
Tampilkan Halaman Lelang
Dokumen
Pilih Menu Tambah
Tampilkan Halaman Tambah Dokumen Tambah
Dokumen
Pilih Menu Edit
Tampilkan Halaman Edit Dokumen Edit Dokumen Pilih Simpan
Edit data berhasil,Tampilkan Halaman pesan berhasil
Edit Dokumen Berhasil
PilihBatal Tampilkan Halaman Dokumen
Tambah Dokumen Berhasil
Pilih Simpan Tambah data berhasil,Tampilkan Halaman pesan berhasil
Pilih ok Tampilkan Halaman Dokumen Pilih Menu Kembali
Tampilkan Halaman Dokumen
Pilih ok Tampilkan Halaman Dokumen
