BAB I
PENDAHULUAN
1.1 Latar Belakang
Di zaman era globalisasi ini, persaingan di dunia industri sangatlah ketat sehingga menuntut kita untuk menjadi sosok individu yang berkompeten. Politeknik merupakan salah satu wadah yang memiliki tujuan untuk mendidik menuju hal tesebut. Dalam prosesnya politeknik menyediakan aplikasi-aplikasi yang dapat membantu meningkatkan keterampilan para mahasiswa, salah satu aplikasi yang disediakan adalah praktikum labor bengkel mekanik. Tujuan dan harapan dari Politeknik Negeri Padang yaitu, menciptakan lulusan-lulusan yang berkompeten, tidak hanya mengerti teori semata kan tetapi juga memahami pratek kerja langsung ke lapangan.
Praktikum mesin bubut ini juga sekaligus melatih kesabaran serta keuletan dan ketelitian dalam melakukan suatu pekerjaan.Dengan menguasai teknik-teknik dasar pada mesin bubut, diharapkan agar setiap mahasiswa mempunyai keahlian yang dapat di andalkan untuk mengimbangi kemajuan teknologi.
Teknik dalam praktikum pada mesin bubut merupakan salah satu dasar keterampilan yang harus dikuasai oleh setiap mahasiswa teknik mesin khususnya teknik manufaktur . Pada umumnya setiap mahasiswa teknik mesin harus dapat memahami serta menguasai teknik-teknik dalam menggunakan mesin bubut. Di dalam praktikum mesin bubut ini juga akan membahas tentang bagaimana cara menggunakan mesin bubut , pengenalan mesin bubut , dan faktor-faktor keamanan selama praktikum mesin bubut.
I.2 Tujuan
Adapun tujuan dari praktikum mesin bubut yaitu :
Agar setiap mahasiswa dapat menggunakan mesin bubut .
Agar setiap mahasiswa dapat mengetahui apa fungsi mesin bubut dan kegunaannya.
Agar setiap mahasiswa dapat mengetahui cara kerja dari mesin bubut.
1.3 Manfaat
Adapun manfaat yang didapatkan dari praktikum pemesinan bubut diantaranya adalah sebagai berikut:
Mahasiswa dapat melatih kedisiplinan dalam bekerja
Meningkatkan keterampilan serta menerapkan pekerjaan yang dilakukan dalam praktikum kedunia kerja
Mahasiswa dapat melatih kesabaran dalam bekerja dan
Mahasiswa dapat bersaing dalam dunia usaha, dan propesional dalam bidangnya
BAB II
LANDASAN TEORI
MESIN BUBUT
Mesin bubut adalah suatu mesin yang membentuk benda kerja dengan cara menyayat, dimana gerak utamanya adalah gerak rotasi benda kerja dan gerak pemakanannya adalah gerak translasi pahat ke kiri dan kekeanan searah dengan sumbu mesin bubut sebagai gerak bantu. Pergerakan pahat kekiri dan kekanan merupakan fungsi utama mesin bubut untuk pengerjaan silindris. Pahat juga bisa bergerak untuk facing (menghasilkan permukaan rata pada sisi datar dari silinder).
Dengan mengatur perbandingan kecepatan rotasi benda kerja dan kecepatan translasi pahat maka akan diperoleh berbagai macam ulir dengan ukuran kisar yang berbeda. Hal ini dapat dilakukan dengna jalan menukar roda gigi translasi (change gears) yang menghubungkan poros spindel dengan poros ulir (lead screw). Roda gigi penukar disediakan secara khusus untuk memenuhi keperluan pembuatan ulir. Jumlah gigi pada masing-masing roda gigi penukar bervariasi besarnya mulai dari jumlah 15 sampai dengan jumlah gigi maksimum 127. roda gigi penukar dengan jumlah 127 mempunyai ke khususan karena digunakan untuk mengkonversi dari ulir matrik ke ulir inchi.
k. Untuk membubut dalam
l. Untuk membuat gerigi
m. Untuk me-reamer
n. Untuk membubut bertingkat
o. Untuk knurling
Alat potong untuk kerja bubut komplek sama dengan alat potong kerja bubut dasar, hanya ditambah beberapa alat potong untuk bubut ulir, bubut silinder dalam dan pembentukan. Beberapa tambahan alat potong tersebut antara lain,

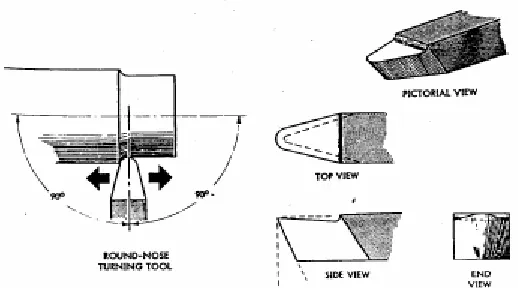

1. Pahat bentuk
Gambar : Pahat ulir segi tiga
Gambar : Pahat ulir segi empat
3. Pahat dalam
Gambar : Pahat dalam
Dalam membubut ada beberapa cara yang biasa digunaka,antara lain :
a) Membubut tirus
Membubut tirus dapat dilaksanakan dengan beberapa cara, cara yang paling mudah adalah dengan tambahan alat bubut taper, akan tetapi cara ini selain membutuhkan kelengkapan juga harus memasang perlengkapan tersebut pada meja eretan. Cara biasa adalah dengan memiringkan eretan atas dan memajukan eretan sebagai langkah pemakanan, khususnya untuk benda tirus yang pendek.
Gambar : Bubut tirus, memiringkan eretan atas
Gambar : Bubut tirus, dua senter
Gambar : Penggeseran posisi kepala lepas
b) Membubut Benda Panjang
BAB III
PROSES PENGERJAAN
3.1 ALAT DAN BAHAN
ALAT
1. Mesin bubut beserta perlengkapan 2. Jangka sorong
3. Pahat bubut 4. Senter bor 5. Bor 6. Tap
7. Countersink 8. Snay
