KIMIA FISIKA
Disusun oleh :
Salfauqi Nurman, M.Si
Bahan Ajar
v
sts
ut t
Kata Pengantar
Alhamdulillahirabbil'aalamin, segala puji atas kehadirat Allah SWT yang telah melimpahkan Rahmat, Taufik dan Hidayah-Nya kepada kita semua serta berkat Rahmat, Taufik dan Hidayah-Nya kami dapat menyelesaikan penyusunan bahan ajar Kimia Fisika ini. Salawat beserta salam tidak lupa pula kami haturkan kehadirat Nabi Muhammad SAW yang telah memberikan pencerahan kepada kita semua.
Dalam kesempatan ini kami juga menyampaikan ucapan terima kasih kepada Dekan Fakultas Teknologi Pertanian serta Ketua prodi Teknologi Industri pertanian dan Ketua Prodi Teknologi Pangan yang selalu mendukung kami dalam penyusunan bahan ajar Kimia Fisika ini. Kami merasa bahwa penyusunan bahan ajar Kimia Fisika ini merupakan suatu tugas yang mulia sebagai media menyalurkan ilmu pengetahuan dan penyebaran informasi di bidang kimia fisika khususnya bagi mahasiwa Fakultas Teknologi Pertanian Universitas Serambi Mekkah.
Bahan ajar ini disusun berdasarkan kondisi mahasiswa Fakultas Teknologi Pertanian yang membutuhkan bahan ajar yang mudah dipahami dan sistematik. Kami berharap bahan ajar Kimia Fisika ini dapat memberikan pengetahuan dan informasi tentang kimia fisika dengan lebih mudah dipahami dan lebih sederhana. Kami menyadari bahwa bahan ajar ini masih memiliki kekurangan. Karena itu, kami berharap agar pembaca berkenan menyampaikan kritikan dan masukan. Akhir kata, kami berharap agar bahan ajar ini dapat bermanfaat bagi pembaca.
v
sts
ut!" # #$%t
Daftar Isi
&' (' )*+,'+t
'-
Daftar Isi
Pengantar kimia fisika
Materi
Sifat fisik zat cair
Zat padat
Hukum-hukum gas
Sistem dan lingkungan
Termodinamika ke-0
Termodinamika ke-1
Termodinamika ke-2
Termodinamika ke-3
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Pengantar Kimia Fisika
Salfauqi Nurman, M.Si
KIMIA FISIKA
Tujuan Instruksional khusus
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Kimia fisik adalah ilmu yang mempelajari fenomena makroskopik, mikroskopik, atom, subatom dan partikel dalam sistem dan proses kimia berdasarkan prinsip-prinsip dan konsep-konsep fisika.
Bidang khusus antara lain : - Termodinamika kimia, - Kimia kuantum, - Kinetika,
- dll
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Kimia Fisik banyak menggunakan konsep-konsep dan prinsip - Fisika Klasik (seperti energi, entropi, suhu, tekanan,
tegangan permukaan, viskositas, hukum Coulomb, interaksi dipol),
- Fisika Kuantum (seperti foton, bilangan kuantum, spin, kebolehjadian, prinsip ketakpastian),
- Mekanika Statistik (seperti fungsi partisi, distribusi Boltzmann).
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Istilah "kimia fisik" mungkin pertama kali digunakan oleh Mikhail Lomonosov pada tahun 1752,
Landasan Kimia Fisik modern diletakkan pertama kali pada tahun 1876 oleh Josiah Willard Gibbs dalam makalahnya, On the Equilibrium of Heterogeneous Substances, yang memuat beberapa konsep dan prinsip penting kimia fisik, seperti energi Gibbs, potensial kimia, aturan fase Gibbs.
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Materi
Salfauqi Nurman, M.Si
KIMIA FISIKA
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
4
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
5
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. Mengelompokkan perubahan materi
Perubahan fisika Perubahan kimia Es Air Uap air kayu/kertas dibakar berubah
menjadi abu Lilin meleleh Besi berkarat Pelarutan garam Nasi menjadi basi
Perubahan Fisika, yaitu perubahan yang tidak menghasilkan materi baru, yang berubah hanya bentuk
dan wujud materi
Perubahan Kimia atau reaksi kimia yaitu
perubahan yang menghasilkan
materi baru
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
3. Mengklasifikasi materi
04/04/2018
6
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
b. Senyawa adalah gabungan dari beberapa unsur yang terbentuk melalui reaksi kimia. Misal, dua atom hidrogen dengan satu atom oksigen dapat bergabung membentuk molekul air (H2O).
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
7
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Bagan klasifikasi materi
Logam Non
04/04/2018
1
Sifat fisik zat cair
Salfauqi nurman, M.si
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
fluida
•Definisi Fluida
Suatu zat yang mempunyai kemampuan ber-ubah secara kontinu apabila mengalami geseran atau mempunyai reaksi terhadap tegangan geser sekecil apapun.
•Fluida : zat yang dapat mengalir ( zat alir)
04/04/2018
2
Zat cair
Cairan : mempunyai permukaan bebas dan massa nya akan mengisi ruangan sesuai dengan volumenya serta tidak termampatkan.
Fluida : Suatu zat yang mempunyai kemampuan berubah secara kontinu apabila mengalami geseran atau mempunyai reaksi terhadap tegangan geser sekecil apapun.
•Fluida : zat yang dapat mengalir ( zat alir)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
parameter fisik
1. Density
2. Tekanan
3. Aliran Fluida
4. Viskositas
5. Tegangan Permukaan
6. Kapilaritas
04/04/2018
3
1. Density
density (berat jenis) adalah berat suatu
cairan tiap satuan volume.
satuan : gr/ml, kg/lt, kg/m
3dengan, = berat jenis (kg/m3) m = massa (kg)
V = volume (m3)
Alat yang dapat digunakan untuk mengukur density : picnometer, hidrometer.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
1. Density
04/04/2018
4
1. Density
adalah perbandingan density suatu zat
dengan density air pada temperatur yang
sama.
specific gravity tak bersatuan.
misal sg
20/20: density suatu zat dibagi
dengan density air pada temperatur 20
⁰C
.
Specific gravity (sg)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. tekanan
Tekanan cairan didefinisikan sebagai gaya yang bekerja tegak lurus pada suatu permukaan bidang dan dibagi luas permukaan bidang tersebut
dimana ; p = tekanan (N/m2)
04/04/2018
5
2. tekanan
Volume fluida yang berada di atas titik B adalah: V=A h;
dengan
A = luas penampang wadah = massa jenis fluida
Massa fluida di atas B adalah: m = V = A h
Sedangkan gaya (berat) yang diberikan fluida itu: F = m.g = A h g
apabila, besarnya tekanan fluida di titik B, adalah:
P =F /A, maka
= massa jenis fluida (kg/m2)
g = percepatan gravitasi (m /s-2)
h = kedalaman (m)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. tekanan
I II III
Tekanan Hidrostatis
MANAKAH YANG PALING BERAT?
Gelas yang tidak terisi air terasa ringan, sedangkan gelas yang terisi air terasa berat. Peristiwa tersebut menunjukan bahwa air (zat cair) memberikan gaya tekan yang arahnya kebawah kepada telapak tangan. Pada fluida diam, tekanan pada suatu titik disebabkan oleh gaya berat fluida yang di atas titik tersebut. Tekanan yang disebabkan oleh fluida tak bergerak disebut tekanan hidrostatis.
04/04/2018
6
2. tekanan
Mengapa bagian bawah yang jarak pancurannya paling jauh?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. tekanan
TEKANAN TOTAL
Jika tekanan udara luar ikut diperhitungkan seperti pada gambar, besarnya tekanan total atau tekanan mutlak pada satu titik di dalam fluida adalah
p0 = tekanan udara luar = 1,013 × 105 N/m2, dan pA = tekanan total di titik A (tekanan mutlak).
04/04/2018
7
2. TEKANAN
Hukum Pokok Hidrostatika
Tekanan hidrostatik di semua titik yang terletak pada satu bidang mendatar di dalam satu jenis zat cair besarnya sama
p
A= p
B= p
CUniversitas Serambi Mekkah Fakultas Teknologi Pertanian
2. TEKANAN
p
A= p
Bp
0+
ρ
1gh
1= p
0+
ρ
2gh
2ρ1
h
1=
ρ
2h
2Hukum Utama Hidrostatis menyatakan bahwa semua titik yang berada pada bidang datar yang sama dalam fluida homogen, memiliki tekanan total yang sama. Jadi, walaupun bentuk penampang tabung berbeda, besarnya tekanan total di titik A, B, C, dan D adalah sama.
04/04/2018
8
2. TEKANAN
HUKUM PASCAL
MENGAPA KETIKA KITA memompa sebuah ban sepeda, ternyata ban menggelembung secara merata?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. TEKANAN
HUKUM PASCAL
Jadi, dalam Hukum Pascal dinyatakan berikut ini.
“Tekanan yang diberikan pada zat cair dalam ruang tertutup akan diteruskan ke segala arah dengan sama besar .
04/04/2018
9
2. TEKANAN
Hukum Archimedes
Kenapa kayu-kayu yang besar dan banyak lebih mudah diangkat dalam air daripada di darat?
Mengapa balon gas bisa naik ke atas ? Mengapa kapal yang terbuat dari besi bisa
terapung?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. TEKANAN
Benda-benda yang dimasukkan pada fluida seakan
akan mempunyai berat yang lebih kecil daripada
saat berada di luar fluida. Misalnya, batu terasa
lebih ringan ketika berada di dalam air dibandingkan
ketika berada di udara. Berat di dalam air
sesungguhnya tetap, tetapi air melakukan gaya
yang arahnya ke atas. Hal ini menyebabkan berat
batu akan berkurang, sehingga batu terasa lebih
ringan.
Hukum Archimedes
04/04/2018
10
2. TEKANAN
PENERAPAN HUKUM ARCHIMEDES
Terapung
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. TEKANAN
PENERAPAN HUKUM ARCHIMEDES
Melayang
Jadi pada kasus ini massa jenis benda sama dengan massa jenis zat cair
04/04/2018
11
2. TEKANAN
PENERAPAN HUKUM ARCHIMEDES
Tenggelam
Tenggelam (Wb > Fa) Wbenda > FA
Wbenda > FA
ρb .g.Vb > ρf g.Vbf ρb > ρf
Jadi pada kasus ini massa jenis benda lebih besar daripada massa jenis zat cair
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. TEKANAN
Konversi satuan tekanan
04/04/2018
12
3. ALIRAN FLUIDA
Aliran Fluida dinyatakan sebagai aliran massa tiap satuan waktu :
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
3. ALIRAN FLUIDA
Persamaan kontinuitas :
Pada berbagai diameter aliran massa adalah tetap.
04/04/2018
13
3. ALIRAN FLUIDA
Jika density cairan tetap maka persamaan
menjadi ;
Q
1= Q
2A
1v
1= A
2v
2Q = Av = V/t = laju alir volumetris
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
3. ALIRAN FLUIDA
Jika kecepatan fluida tinggi, maka tekanannya rendah dan sebaliknya jika kecepatan fuida rendah maka tekanannya tinggi
Persamaan Bernoulli
04/04/2018
14
3. ALIRAN FLUIDA
Azas Bernoulli
Fluida diam memiliki tekanan yang dinamakan tekanan hidrostatis, P = ρgh. Bagaimana dengan tekanan oleh fluida dinamis? Besarnya sesuai dengan energi kinetik, P = ρv2. Pada suatu fluida
ternyata berlaku kekekalan tekanan. Kekekalan tekanan ini pertama kali dijelaskan oleh Bernoulli sehingga dikenal sebagai azas Bernoulli. Azas ini
dapat dirumuskan sebagai berikut
P +
ρgh
+ ½ ρ
v
2= kekal
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
3. ALIRAN FLUIDA
Aplikasi pada persamaan bernoulli di terapkan untuk mengalirkan air ke lantai atas, iluastrasinya seperti berikut
04/04/2018
15
3. ALIRAN FLUIDA
Teorema Terricolli
Teori Torricelli menyatakan bahwa kecepatan aliran zat cair pada lubang sama dengan kecepatan benda yang jatuh bebas dari ketinggian yang sama.
V= kecepatan aliran fluida pada lubang (m/s) g = percepatan gravitasi (m/s2 )
h = tinggi fluida dari permukaan ( m )
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
4. VISKOSITAS
Hukum Stokes
Viskositas (kekentalan) berasal dari perkataan Viscous. Suatu bahan apabila dipanaskan sebelum menjadi cair terlebih dulu menjadi viscous yaitu menjadi lunak dan dapat mengalir pelan-pelan. Viskositas dapat dianggap sebagai gerakan di bagian dalam (internal) suatu fluida.
04/04/2018
16
4. VISKOSITAS
Satuan viskositas fluida dalam sistem cgs adalah dyne det cm-2, yang biasa disebut dengan istilah poise di mana
1 poise = 1 dyne det cm-2.
Viskositas dipengaruhi oleh perubahan suhu. Apabila suhu naik maka viskositas menjadi turun atau sebaliknya.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
4. VISKOSITAS
Fs : gaya gesekan stokes (N) η : koefisien viskositas fluida (Pa s)
r : jari-jari bola (m)
v : kelajuan bola (m/s)
Persamaan :
FA + Fs = w
W = b.Vb.g
FA = f .Vb.g
FS = Vb.g ( b - f)
Fs = 6 ηrv
04/04/2018
17
4. VISKOSITAS
Kecepatan Terminal
Jika sebuah benda yang dijatuhkan ke dalam sebuah fluida kental, kecepatannya makin membesar sampai mencapai kecepatan maksimum yang tetap. Kecepatan ini di namakan kecepatan terminal
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
4. VISKOSITAS
Untuk viskositas beberapa fluida dapat kita lihat pada tabel berikut!
04/04/2018
18
4. VISKOSITAS
t = waktu tempuh batas atas – bawah
d = jarak batas atas - bawah
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
5. TEGANGAN PERMUKAAN
Dalam peristiwa sehari-hari dapat diamati seperti
•serangga dapat berjalan diatas permukaan air
•jarum atau silet dapat diletakkan di atas permukaan air dengan hati-hati
•kecenderungan tetes air berbentuk bola, dsb
Fenomena ini menunjukkan permukaan air
mempunyai semacam stress tekan atau tegang muka zat cair.
04/04/2018
19
F
Tegangan permukaan timbul karena gaya tarik-menarik molekul-molekul zat cair yang sejajar permukaan
5. TEGANGAN PERMUKAAN
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Gaya ini berkurang dengan meningkatnya temperatur dan berubah jika ada larutan-larutan lain. Umumnya gaya per satuan panjang diukur pada suhu 20◦C.
5. TEGANGAN PERMUKAAN
04/04/2018
20
6. KAPILARITAS
Gejala kapiler atau kapilaritas adalah peristiwa naik atau turunnya zat cair di dalam pipa kapiler disebabkan oleh interaksi molekul-molekul di dalam zat cair (adhesi dan kohesi)
Gaya kohesi adalah tarik-menarik antara molekul-molekul di dalam suatu zat cair.
Gaya adhesi adalah tarik menarik antara molekul dengan molekul lain yang tidak sejenis, yaitu bahan wadah di mana zat cair berada.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
6. KAPILARITAS
Gejala kapiler pada meniscus cekung (air) akan naik di dalam pipa kapiler, makin kecil lubang pipa kapiler makin tinggi naiknya zat cair.
Pada meniskus cembung (raksa) akan turun di dalam pipa kapiler, Makin kecil lubang pipa kapiler, maka makin rendah penurunan zat cair.Gejala kapiler tergantung pada kohesi dan adhesi.
Dalam kehidupan sehari-hari gejala kapilaritas sering kita temui misalnya:
• Naiknya minyak melalui sumbu kompor.
• Penghisapan air dari tanah oleh akar tanaman menuju dau melalui pembuluh kayu pada batang.
• Air membasahi dinding kamar mandi sehingga dinding menjadi lembab.
• Penghisapan air pada lantai dengan kain pel.
• Penghisapan air pada badan setelah mandi dengan handuk.
04/04/2018
21
6. KAPILARITAS
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
6. KAPILARITAS
gr
cos
2
h
04/04/2018
22
SOAL
1. Dua balok sejenis yang beratnya 24 N terletak pada lantai seperti ditunjukkan pada gambar. hitung tekanan masing masing balok pada lantai ?
2. Suatu wadah berisi raksa (massa jenis 13 600 kg/m³) setinggi 76 cm. Berapa tekanan hidrostatis yang bekerja pada dasar wadah itu ?
3 m
4 m 4 m
2 m
A
B
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
SOAL
3. Air mengalir melalui pipa mendatar dengan luas penampang pada masing-masing ujungnya 200mm2 dan 100mm2. Bila air mengalir dari panampang
besar dengan kecepatan adalah 2 m/s, maka kecepatan air pada penampang kecil adalah?
4. Sebuah selang karet menyemprotkan air vertikal ke atas sejauh 4,05 meter. Bila luas ujung selang adalah 0,8 cm2, maka volume air yang keluar
dari selang selama 1 menit adalah?
5. Ahmad mengisi ember yang memiliki kapasitas 20 liter dengan air dari sebuah kran seperti gambar berikut! Jika luas penampang kran dengan diameter D2 adalah 2 cm2 dan kecepatan aliran air di kran adalah 10 m/s
tentukan. Debit air dan waktu yang diperlukan untuk mengisi ember
04/04/2018
23
SOAL
6. Seorang anak hendak menaikkan batu bermassa 1 ton dengan alat seperti gambar berikut! Jika luas penampang pipa besar adalah 250 kali luas penampang pipa kecil dan tekanan cairan pengisi pipa diabaikan, tentukan gaya minimal yang harus diberikan anak agar batu bisa terangkat?
7. Seekor ikan berada pada kedalaman 15 meter di bawah permukaan air. Jika massa jenis air 1000 kg/m3 , percepatan gravitasi bumi 10 m/s2
dan tekanan udara luar 105 N/m, tentukan
tekanan hidrostatis yang dialami ikan dan tekanan total yang dialami ikan
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
SOAL
9. Sebuah kelereng dengan jari-jari 0,5 cm jatuh ke dalam bak berisi oli yang memiliki koefisien viskositas 110 × 10−3
N.s/m2. Tentukan besar gesekan yang dialami kelereng jika
bergerak dengan kelajuan 5 m/s?
10. Sebuah gotri yang berjari-jari 5,5 × 10−3 m terjatuh ke
dalam oli yang memiliki massa jenis 800 kg/m3 dan
koefisien viskositasnya 110 × 10−3 N.s/m2. Jika massa jenis
gotri 2700 kg/m3, tentukan kecepatan terbesar yang
dapat dicapai gotri dalam fluida?
04/04/2018
24
RUMUS
1. P = F/A
2. P = .g.h
3. A1v1 = A2V2
4. Ep = m.g.h = ½ mv2 -> v = √2.g.h -> Q = A.v -> V = Q.t
5. Q = A.v dan t = V/Q
6. F1 /A1 = F2 /A2
7. P = .g.h dan P = P (hidrostatis) + P (udara)
8. H
9. F
10. .
gr cos 2 h
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Zat Padat
FAKULTAS TEKNOLOGI PERTANIAN UNIVERSITAS SERAMBI MEKKAH
2 jenis padatan:
• Amorf, mempunyai titik lebur yang tidak tegas dan susunan atomnya tidak teratur.
contoh: kaca,plastik,gelas
• Kristal,mempunyai titik lebur yang tegas dan susunan atomnya teratur.
contoh: intan, berlian
04/04/2018
2
Perbedaan susunan atom antara kristal dan
amorf
Kristal Amorf
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Ada 4 struktur padatan:
•
Struktur logam raksasa
•
struktur ion raksasa
•
struktur molekul raksasa
•
struktur molekul sederhana
04/04/2018
3
1. kisi ruang dan satuan sel
• Kisi ruang adalah barisan 3 dimensi teratur dari titik serupa dalam suatu zat padat Kristal.
• Satuan sel adalah bagian terkecil dari suatu kisi Kristal yang dapat dipergunakan untuk mencirikan Kristal tersebut.
• Geometri Kristal dapat dinyatakan dengan seperangkat tiga sumbu yang disebut sumbu kristalografi.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem
Sumbu
Sudut
Berdasarkan panjang sumbu kristalografi dan sudut-sudut sumbu,ada 7 sistem:04/04/2018
4
Sistem kubus mempunyai 3 kisi titik atau satuan sel, yaitu:
•
kubus sederhana
•
kubus berpusat muka
•
kubus bermuka badan
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem kristal Kisi bravais
Kubus
Jumlah kisi ruang untuk seluruh sistem Kristal atau kisis bravais adalah 14, yaitu:
04/04/2018
5
• Bidang kisi ialah titik-titik kisi ruang yang tersusun dalam sederet bidang sejajar dan punya jarak sama. Untuk menyatakannya digunakan Indeks Weiss atau Indeks Miller.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
2. struktur kristal dan difraksi sinar X
• Persamaan yang menghubungkan variabel ini adalah persamaan Bragg
atau
dengan,
n =bilangan bulat , , ,…=orde pantulan λ =panjang gelombang sinar X
d =jarak antar bidang
04/04/2018
6
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
3. Bidang kisi kristal kubus
• Jarak antar bidang dapat diperoleh dari pengukuran difraksi sinar X. Jarak ini sangat penting karena menentukan sistem kristal.
• Dengan a = panjang rusuk
04/04/2018
7
4. Gaya ikatan dalam kristal
• Sejumlah gaya ikatan dari berbagai jenis gaya ikatan yang ada tercakup didalam pengikatan kristal. Sifat fisik kristal sangat bergantung pada jenis ikatan.
a. Ikatan ionik
• Antara ion-ion sering terikat oleh gaya-gaya elektrostatik. Kristal ion sangat kuat, tetapi getas dan titik leburnya tinggi.
Contoh : NaCl, KCl b. Kristal kovalen
• Atom- atom saling berikatan secara kovalen dalam tiga dimensi. Kristal kovalen kuat, keras dan mem,punyai titik leleh yang tinggi.
Contoh : struktur intan, SiC
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
c. Kristal Van der Waals
• Atom atau molekul netral saling berikatan dengan gaya Van der Waals, maka kristal Van der Waals mempunyai titik leleh yang rendah dan kekuatan kohesi juga rendah.
Contoh : kristal dari senyawa organik netral, gas
04/04/2018
8
5. Jumlah partikel per sel satuan dan volume sel
satuan ( kubus )
a. Kubus sederhana
Jumlah atom dalam setiap sel satuan = 8 x 1/8 = 1 atom (ada 8 sudut dan setiap sudut ada 1/8 atom)
b. Kubus berpusat muka
Jumlah atom dalam setiap sel satuan 8 (sudut) x 1/8 = 1 atom
6 (muka) x ½ = 3 atom, jadi ada 4 atom c. Kubus berpusat badan
Jumlah atom setiap sel satuan 8 (sudut) x 1/8 = 1 atom
1 (badan) x 1 = 1 atom, jadi ada 2 atom d. Volume sel satuan yang terisi (dalam persen)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
6. Struktur Terjejal dari Raksasa logam dan sruktur ion
raksasa
•
Ada beberapa struktur raksasa
logam,diantaranya adalah:
a. Struktur terjejal dengan bilangan
koordinasi 12
Heksagonal terjejal
Kubus terjejal
b. Struktur kubus berpusat badan
Struktur kristal ion ada hubungannya
dengan perbandingan jari-jari ion,dengan
anggapan bahwa ion adalah suatu bentuk
bola.
04/04/2018
9
Angka banding jari-jari=
Bilangan
koordinasi Susunan stereo kimia
O,155 - < 0,255 3 Segitiga
0,225 – 0.414 4 Tetrahedral
0,415 - < 0,732 6 Oktahedral
>0,732 – 1,00 8 Kubus
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
7. struktur molekul raksasa dan kristal molekuler
• Unsur-unsur seperti intan, grafit dan silikon dapat membentuk ikatan kovalen dan membentuk struktur molekuler raksasa. Di dalam intan, setiap atom C merupakan pusat tetrahedral teratur yang dikelilingi oleh 4 atom C yang terletak di sudut tetrahedron. Silikon dan silikon karbida SiC juga mempunyai struktur intan.
04/04/2018
10
Dalam grafit, atom-atom karbon tersusun secara heksagonal pada lapisan datar yang sejajar. Setiap atom karbon terikat oleh ketiga karbon lainnya secara kovalen oleh tiga dari empat elektron valensinya. Elektron yang keempat terdelokasi disekeliling lapisan, dan hal inilah yang menyebabkan gravit mengkilap dan dapat menghantarkan listrik. Gravit memiliki titik leleh yang tinggi (3730 0C) karena ikatan kovalennya sangat kuat.
Partikel-patikel dalam kristal molekuler terikat gaya Van Der Waals. Padatan (kristal molekuler) mudah menguap serta mempunyai energi kisi yang rendah. Kristal molekular umumnya lunak, kristal mudahny terdistorsi dan titik lelehnya rendah.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
8. Energi kisi
• Energi kisi adalah energi yang terjadi pada pembentukan 1 mol kristal ionik dari ion – ion lainnyadalam keadaan gas. Born dan Meyer merumuskan besarnya energi kisi sebagai berikut :
04/04/2018
11
• Dimana :
Z-1 dan Z-2 = muatan kation dan anion
r0 = jarak kesetimbangan antara dua ion terdekat yang berlawanan muatan
ni =tetapan eksponen born A = tetapan madelung e = muatan elektron
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
9. Penentuan tetapan avogadro
• Tetapan avogadro dapat ditentukan dengan dtfraksi sinar X. Hasil studi terhadap kristal NaCl dengan difraksi sinar X menunjukan bahwa panjang rusuk sel adalah 0,564 nm, kristal NaCl berbentuk kubus berpusat muka, yang setiap sel satuannya 4 ion+ dan 4 ion Cl-.
04/04/2018
12
Jika massa jenis atom Na = 2,1653 g cm-3, maka dengan
menggunakan rumus dibawah ini, harga tetapan Avogadro dapat dientukan
Tetapan Av =
Tetapan Av =
= 6.0155. 1023.
• Tetapan avogadro merupakan banyaknya obyek yang terdapat dalam 1 mol zat.
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum-hukum Gas
Salfauqi Nurman, M.Si
KIMIA FISIKA
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Gas
• Gas adalah salah satu dari 3 keadaan materi • Gas mempunyai sifat khusus yang tidak dimiliki
oleh zat cair, zat padat.
• Sifat gas yang menarik : tidak tergantung darr komposisi kimianya, semua gas memperlihatkan sifat yang hampir sama . • Sifat gas dinyatakan dalam hukum-hukum gas • Hukum ini berlaku untuk gas ideal dan untuk
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sifat-sifat Gas
Molekul-molekul gas jaraknya berjauhan sehingga gaya tariknya lemah.
Gaya tarik yang lemah gas bergerak bebas bergerak cepat ke segala arah,saling bertumbukan satu sama lain, termasuk dengan dinding wadahnya TEKANAN
Molekul gas cepat sekali berdifusi/bercampur satu dg lainnya cepat homogen.
Gas tidak mempunyai bentuk dan volume tertentu
Ukuran molekul sangat kecil, jaraknya renggang sensitif terhadap perubahan tekanan dan suhu.
Gas mudah dimampatkan (compressed), dikembangkan (expanded), dapat mengisi semua bagian ruang yang ditempatinya = volume gas adalah volume wadahnya
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Banyaknya gas ditetapkan dengan VOLUME nya, Karen Volume berubah-ubah tergantung tekanan dan suhu, sehingga kedua FAKTOR tersebut harus diukur .
1. TEKANAN
= Gaya yg bekerja pada suatu bidang per satuan luas P = F
A
Satuan SI gaya = Newton/N Luas bidang = m2
Satuan Tekanan = N/m2=Nm-2 Satuan gaya dalam SI = Pascal (Pa)
1 Pa = gaya sebsar 1 N yang bekerja pada bidang seluas 1 m2
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Untuk membandingkan Volume gas, maka tekanan dan suhu harus diambil pada keadaan yang sama. Biasanya yang digunakan adalah KEADAAN STANDAR (STP = Standard Temperature and Pressure) yang dinyatakan sebagai keadaan pada suhu 0 oC dan Tekanan 1 atm (760 mmHg)
Berdasarkan SIFATnya GAS ada 2 :
1. Gas IDEAL = yaitu gas hipotetis yagn mengikuti semua hukum-hukum Gas
2. Gas NYATA = yaitu gas yang ada dalam kehidupan sehari-hari (N2, CO2,O2 dll) yamg mengikuti hukum gas pada tekanan rendah
Gas ideal sebenarnya tidak ada, tetapi sifat-sifatnya bisa didekati oleh gas nyata yang bersifat inert (mis : He, Ne, Ar) pada tekanan rendah dan suhu tinggi.
Gas disebut IDEAL : jika pada molekul-molekulnya tidak terjadi interaksi/gaya tarik menarik dan tidak memerlukan ruang
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Teori ini mula2 diberikan oleh Bernoulli (1738), disempurnakan oleh
Clausius, Boltzmann, Van der Waals dan Jeans
1. Gas td atas partikel2 yg kecil (dicrete) yg disebut molekul, masa dan besarnya sama utk tiap2 jenis gas
2. Molk2 ini sll bergerak ke segala arah dan sll bertumbukan dg molk2 lain serta dg dinding2 bejana
3. Tumbukan molk dg dinding bejana menyebabkan tekn pd dinding, yaitu gaya/satuan luas
04/04/2018
4
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Teroi Kinetik Gas
Teori ini mula-mula diberikan oleh Bernoulli (1738), disempurnakan oleh Clausius, Boltzmann, Van der Waals dan Jeans
Gas terdiri atas partikel-partikel yang kecil (dicrete) yang disebut molekul, massa dan besarnya sama untuk tiap-tiap jenis gas
Moleluk-molekul ini selalu bergerak ke segala arah dan selalu bertumbukan dengan molekul-molekul lain serta dengan dinding wadah
Tumbukan molekul dengan dinding wadah menyebabkan tekanan pada dinding, yaitu gaya/satuan luas
Karena tekanan gas tidak tergantung waktu maka pada tumbukan tidak ada tenaga yang hilang/tumbukan bersifat elastis sempurna
Universitas Serambi Mekkah Fakultas Teknologi Pertanian • Pada tekanan yang relatif rendah, jarak antara
molekul-molekul jauh lebih besar dari pada diameter molekul itu sendiri, sehingga gaya tarik antara molekul dapat diabaikan
• Karen molekul sangat kecil dibanding dengan jarak antara molekul, maka volume molekul dapat diabaikan dan molekul dianggap sebagai TITIK-TITIK BERMASSA
• Temperatur absolut berbanding lurus dengan tenaga kinetik rata-rata dari semua molekul dalam sistem
04/04/2018
5
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Pada suhu tetap, volume dari sejumlah tertentu gas berbanding terbalik dengan tekanannya
V = 1/P pada suhu tetap
V = k/P (k = konstanta = tetapan) atau PV = konstan, dapat dinyatakan
P1V1 = P2V2 atau V1 = P1 V2 P2
P1, V1 = tekanan dan volume awal
P2, V2 = tekanan dan volume akhir
Hukum Boyle
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Contoh :
Sejumlah tertentu gas diekspansikan dari tekanan 720 mmHg menjadi 618 mmHg pada suhu tetap. Jika volume mula-mula 3,73 L, hitung volume akhir gas tersebut :
Jawab :
P
1V
1= P
2V
2V2 = P1V1 = (720)(3,73) = 4,3 L
04/04/2018
6
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Pada tekanan tetap, volume suatu gas berbanding lurus dengan suhu mutlaknya
V = T pada tekanan tetap
V = k (k konstant) T
Hasil penemuan Charles ini kemudian dijadikan dasar untuk mendefinisikan suatu skala suhu yang baru yang dikenal sebagai skala suhu nol absolut atau SKALA KELVIN
04/04/2018
7
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Hubungan skala Celcius dengan skala Kelvin dinyatakan sebagai :
K = oC + 273,15 K = oC + 273
K = suhu absolut/kelvin
oC = suhu Celcius
Secara terpisah
Gay Lussac
(1802) :04/04/2018
8
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum Charles
Pada tekanan
konstan,
volume
sejumlah tertentu gas sebanding
dengan suhu absolutnya.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hubungan yang ditemukan oleh Charles pada tahun 1787 dan dikenal sebagai Hukum Charles.
Secara grafik, hukum Charles dapat dilihat pada gambar.
Hubungan antara Celcius dengan skala Kelvin adalah: K = °C + 273,15
K = suhu absolut
04/04/2018
9
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sama hal-nya dengan hukum Boyle, hukum Charles juga berlaku untuk gas ideal
Terlihat bahwa apabila garis-garis grafik diekstrapolasikan hingga memotong sumbu X (suhu), maka garis-garis grafik tersebut akan memotong di satu titik yang sama yaitu – 273,15 °C.
Titik ini dikenal sebagai suhu nol absolute yang nantinya dijadikan sebagai skala Kelvin.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Contoh :
Seorang ilmuan yang mempelajari sifat hidrogen pada suhu rendah mengambil volume 2,50 liter hidrogen pada tekanan atmosfer dan suhu 25 °C dan mendinginkan gas itu pada tekanan tetap sampai – 200 °C. Perkirakan besar volume hidrogen!
Penyelesaian :
04/04/2018
10
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
11
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Bila T1 = (273,15 + t) dan T = (273,15+0), masing-masing suhu dalam derajat Kelvin (oK), maka :
V1 = V T1 atau V1 = T1 T V T Contoh :
Suatu gas neon dalam suatu wadah 200 mL pada 100 oC,
jika suhu diturunkan sampai 0oC pada tekanan tetap,
hitung volume akhir gas. Jawab :
V1 = V T1 T
= (200) (0+273) = 146,4 mL (100+273)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Contoh soal :
Sebuah tanki baja berisi gas CO2 pd suhu 27 oC dan
04/04/2018
12
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Pada suhu dan tekanan sama, semua gas yangg volumenya sama mengandung jumlah molekul yang sama
Semua gas yang jumlah molekulnya sama akan mempunyai volume yang sama, asal diukur pada suhu dan tekanan yang sama
V = n
atau V = konstann
n = juml mol gas
04/04/2018
13
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Avogadro
04/04/2018
14
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Universitas Serambi Mekkah Fakultas Teknologi Pertanian 1 mol setiap gas memiliki jumlah molekul yang sama (6,02X1023 molekul = bilangan. AVOGADRO)
Jika diukur pada keadaan STP, 1 mol tiap gas mempunyai volume yang sama = 22,414 L = Volume. AVOGADRO = Volume. MOLAR
Jika Vm adalah Volume molar gas, maka volume n mol gas pada P dan T yang sama adalah :
1 mol gas (STP) = 22,4 L
04/04/2018
15
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Contoh :
Pada suhu dan tekanan tertentu, 11 g gas CO2 memiliki 2,5 L. Pada suhu dan tekanan yang sama, tentukan :
a. volume. 1 mol CO2 (C = 12, O =16) volume yang sama pada P dan T yang sama
1 mol CO2 = 10 L, maka 1 mol N2 = 10 L
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Kombinasi dalam satu pernyataan hukum Boyle, Charles, Gay Lussac dan Avogadro diperoleh persamaan baru :
Atau
Disebut persamaan GAS IDEAL
V = nT atau PV = R P nT
PV = n RT
04/04/2018
16
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Boyle
Robert Boyle pada tahun 1622
melakukan
percobaan
dengan
menggunakan
udara.
Ia
menyatakan
bahwa
volume
sejumlah tertentu gas pada suhu
yang konstan berbanding terbalik
dengan tekanan yang dialami gas
tersebut.
Hubungan
tersebut
dikenal sebagai Hukum Boyle,
secara matematis dapat dinyatakan
sebagai berikut :
Persamaan berlaku untuk gas-gas yang bersifat ideal.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Contoh :
Silinder panjang pada pompa sepeda mempunyai volume 1131 cm3 dan diisi dengan udara pada tekanan 1,02 atm.
Katup keluar ditutup dan tangkai pompa didorong sampai volume udara 517 cm3. Hitunglah tekanan di dalam
pompa.
04/04/2018
17
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Penyelesaian :
Perhatikan bahwa suhu dan jumlah gas tidak dinyatakan pada soal ini, jadi nilainya 22,414 L atm tidak dapat digunakan untuk tetapan C. bagaimanapun, yang diperlukan adalah pengandaian bahwa suhu tidak berubah sewaktu tangkai pompa didorong. Jika P1 dan P2 merupakan tekanan awal dan akhir, dan V1 dan V2 adalah volume awal dan akhir, maka:
P1.V1 = P2.V2
Sebab suhu dan jumlah udara dalam pompa tidak berubah. Substitusi menghasilkan :
(1,02atm)(1131cm3)=P
2(517cm3) Sehingga P2 dapat
diselesaikan: P2 = 2,23 atm
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Untuk satu jenis gas pada 2 keadaan yang dibandingkan (P,V dan T), maka n adalah tetap, persamaannya menjadi :
04/04/2018
18
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Berdasarkan persamaan gas ideal, R adalah tetapan universal bagi semua jenis gas yang besarnya dapat ditentukan. Dengan mengambil hipotesis Avogadro,bahwa volume tertentu gas pada suhu dan tekanan yang sama akan mengandung jumlah molekul yang sama, berarti untuk V,P dan T yang tetap maka memiliki nilai n yang tetap.
Untuk memudahkan perhitungan, nilai numerik R dihitung untuk 1 mol gas pada STP ( 0oC, 1 atm), volume = 22,414 L sehingga:
Harga R dapat dinyatakan dengan satuan lain
R = PV = (1 atm) (22,414L) = 0,08206 L atm mol-1 K-1 nT (1 mol) (273,15K)
Tetapan Gas R
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Tipe satuan
Harga R
Satuan
Mekanik
0,08206
L atm mol
-1K
-1SI
8,314
Joule mol
-1K
-1Cgs
8,314 X 10
7Erg mol
-1K
-1Panas
1,987
Kal mol
-1K
-104/04/2018
19
•
Pressure
What is it?
Force per unit area F/A --> N/m
2--> Pascal
(Pa)
1 atm = 760 mm Hg = 760 torr
1 atm = 101.325 KPa
1 atm = 14.7 psi.
•
What is atmospheric pressure?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem dan Lingkungan
Salfauqi Nurman, M.Si
KIMIA FISIKA
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Suatu sistem thermodinamika adalah suatu masa atau daerah yang dipilih, untuk dijadikan obyek analisis. Daerah sekitar sistem tersebut disebut sebagai lingkungan. Batas antara sistem dengan lingkungannya disebut batas sistem (boundary). Dalam aplikasinya batas sistem nerupakan bagian dari sistem maupun lingkungannya, dan dapat tetap atau dapat berubah posisi atau bergerak.
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem dan Lingkungan
Karakteristik yang menentukan sifat dari sistem disebut property dari sistem, seperti tekanan P, temperatur T, volume V, masa m, viskositas, konduksi panas, dan lain-lain. Selain itu ada juga property yang disefinisikan dari property yang lainnya seperti, berat jenis, volume spesifik, panas jenis, dan lain-lain.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem dan Lingkungan
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem dan Lingkungan
Perubahan sistem thermodinamika dari keadaan seimbang satu menjadi keadaan seimbang lain disebut proses, dan rangkaian keadaan diantara keadaan awal dan akhir disebut linasan proses
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem dan Lingkungan
04/04/2018
4
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Sistem
adalah : sesuatu yang menjadi subyek pembahasan atau fokus perhatian.
Lingkungan
adalah : segala sesuatu yang tidak termasuk dalam sistem atau segala keadaan di luar sistem.
Dua istilah yang berkaitan erat dalam termodinamika, yaitu:
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
lingkungan
gas Batas sistem
04/04/2018
5
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
3. SISTEM TERISOLASI :
TIDAK ada pertukaran massa dan energi sistem dengan lingkungan.
Misalnya: Tabung gas yang terisolasi.
TIGA MACAM SISTEM
2. SISTEM TERTUTUP
Ada pertukaran energi tetapi TIDAK terjadi pertukaran massa sistem dengan lingkungannya.
Misalnya: Green House ada pertukaran kalor tetapi tidak terjadi pertukaran kerja dengan lingkungan.
1. SISTEM TERBUKA:
Ada pertukaran massa dan energi sistem dengan lingkungannya.
Misal : lautan, tumbuh-tumbuhan
04/04/2018
6
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
TERMODINAMIKA ke-0
FAKULTAS TEKNOLOGI PERTANIAN
UNIVERSITAS SERAMBI MEKKAH
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Usaha, Kalor, dan Energi Dalam
Usaha adalah: ukuran energi yang dipindahkan dari sistem ke lingkungan atau sebaliknya.
Panas, atau kalor adalah energi yang berpindah akibat perbedaan suhu. Satuan SI untuk panas adalah joule
Energi mekanik sistem adalah : energi yang dimiliki sistem akibat gerak dan koordinat kedudukannya.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Energi dalam adalah : suatu sifat mikroskopik zat, sehingga tidak dapat di ukur secara langsung.
Secara umum perubahan energi dalam (U), di rumuskan :
U = U2 – U1
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Kesetimbangan Termal
Misalkan dua benda yang berasal dari material yang sama atau berbeda, yang satu panas, dan lainnya dingin. Ketika benda ini ditemukan, benda yang panas menjadi lebih dingin dan benda yang dingin menjadi lebih panas. Jika kedua benda ini dibiarkan bersinggungan untuk beberapa lama, akan tercapai keadaan dimana tidak ada perubahan yang bisa diamati terhadap sifat-sifat kedua benda tersebut. Keadaan ini disebut keadaan kesetimbangan termal, dan kedua benda akan mempunyai temperatur yang sama.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Kesetimbangan Mekanik
Misal beberapa gaya yang bekerja
pada sebuah benda, maka jika benda
tersebut dalam keadaan diam maka
dikatakan
dalam
kesetimbangan
04/04/2018
4
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Kesetimbangan Kimia
Misal sebuah reaksi kimia akan
berlansung
sehingga
reaksinya
tersebut berhenti, maka akan berada
dalam keseimbangan kimia
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum Awal (Zeroth Law/Hukum ke-0)
Bunyi Hukum Termodinamika ke-0 : "Jika dua sistem berada dalam kesetimbangan termal dengan sistem ketiga, maka mereka berada dalam kesetimbangan termal satu sama lain“
04/04/2018
5
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum Awal (Zeroth Law/Hukum ke-0)
Jika benda A mempunyai temperatur yang sama dengan benda B dan benda B mempunyai temperatur yang sama dengan benda C maka temperatur benda A akan sama dengan temperatur benda C atau disebut ketiga benda (benda A, B dan C) berada dalam kondisi kesetimbangan termal
04/04/2018
6
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
bagaimanakah temperatur
benda terbentuk ?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
- Temperatur adalah ukuran energi kinetik yang
dimiliki oleh molekul-molekul penyusun suatu
benda. Benda-benda di alam tersusun oleh
molekul-molekul dan atom-atom.
- Molekul yang menyusun benda tidak berada
dalam keadaan diam, tetapi molekul-molekul
ini bergetar atau bergerak secara acak sesuai
dengan besarnya energi kinetik yang dimiliki
oleh molekul-molekul.
04/04/2018
7
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
- Benda dalam bentuk padat, molekul-molekul
penyusunnya tidak dapat bergerak bebas,
tetapi terikat erat dan kaku antara satu
dengan lainnya. Molekul
–
molekul dalam
benda padat hanya dapat bergetar. Ini terjadi
karena energi yang dimiliki oleh molekul
dalam benda padat relatif kecil sehingga tidak
dapat melepaskan diri dari ikatan antar
molekul.
bagaimanakah temperatur benda terbentuk ?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
bagaimanakah temperatur benda terbentuk ?
- Bila benda padat ini dipanaskan, maka
sejumlah energi panas (kalor) akan diserap
oleh molekul sehingga molekul dapat
bergetar lebih cepat, ini ditunjukan dengan
naiknya derajat panas benda.
04/04/2018
8
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
bagaimanakah temperatur benda terbentuk ?
- Semakin banyak kalor dari luar yang diserap oleh molekul maka molekul akan semakin memiliki energi untuk bergetar dan bergesekan lebih cepat hingga suatu saat molekul ini tidak lagi saling terikat tetapi bebas bergerak.
- Molekul yang bebas bergerak ini masih saling terikat satu dengan lainnya, inilah yang disebut fase cair benda. Kalor yang diberikan kepada benda diserap oleh melekul untuk dapat bergetar lebih cepat sehingga bebas dan dapat bergerak sehingga mengubah fase benda dari benda padat menjadi benda cair.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
bagaimanakah temperatur benda terbentuk ?
- Bila kalor terus diberikan, maka gerak molekul dalam zat cair akan semakin acak, dan tumbukan antar molekul semakin sering terjadi.
- Kondisi ini bila berlangsung terus, maka suatu saat molekul akan benar-benar bebas dan tidak terikat satu dengan lainnya, Kondisi ini disebut zat cair berubah menjadi gas.
04/04/2018
9
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
bagaimanakah temperatur benda terbentuk ?
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
- Kalor dapat berpindah dari satu benda
ke benda yang lainnya.
- Kalor berpindah dari benda yang
memiliki kalor lebih besar ke benda
yang memiliki kalor lebih kecil.
04/04/2018
10
Universitas Serambi Mekkah Fakultas Teknologi Pertanian Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
11
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Misalkan terdapat 3 buah benda yang
memiliki temperatur yang tidak sama,
yaitu benda A, benda B dan benda C.
Temperatur benda A lebih besar dari
pada temperatur benda B dan benda C,
temperatur benda B lebih besar dari pada
temperatur benda C.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
12
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Maka kalor akan berpindah dari benda A ke
benda C dan kalor benda B akan berpindah ke
benda C hingga terbentuk kesetimbangan
termal antara ketiga benda
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
13
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Pada kondisi ini kalor akan berpindah dari
benda A ke benda B dan ke benda C. Kalor
benda B akan berpindah ke benda C hingga
ketiga benda mencapai kesetimbangan termal.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
TERMODINAMIKA ke-1
FAKULTAS TEKNOLOGI PERTANIAN
UNIVERSITAS SERAMBI MEKKAH
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum pertama yaitu: prinsip kekekalan energi yang memasukkan kalor sebagai mode perpindahan energi.
Hukum Pertama
Bunyi Hukum Termodinamika ke-1 :
"Energi tidak dapat diciptakan ataupun
dimusnahkan, melainkan hanya bisa
diubah bentuknya saja.
“
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Bunyi Hukum Termodinamika ke-1 “untuk setiap proses apabila kalor Q diberikan kepada sistem dan sistem melakukan usaha W, maka akan terjadi perubahan energi dalam
Δ
U = Q
–
W
.Q
=
W
+
∆
U
Q = kalor/panas yang diterima/dilepas (J) W = energi/usaha (J)
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Dimana U menunjukkan sifat dari sebuah sistem, sedangkan W dan Q tidak. W dan Q bukan fungsi Variabel keadaan, tetapi termasuk dalam proses termodinamika yang dapat merubah keadaan. U merupakan fungsi variabel keadaan (P,V,T,n).
W bertanda positif jika sistem melakukan usaha terhadap lingkungan dan negatif jika menerima usaha lingkungan.
Q bertanda positif jika sistem menerima kalor dari lingkungan dan negatif jika melepas kalor pada lingkungan
04/04/2018
4
Universitas Serambi Mekkah Fakultas Teknologi Pertanian

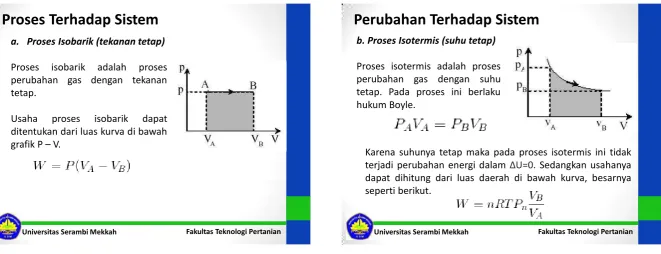

Proses Terhadap Sistem
a. Proses Isobarik (tekanan tetap)
Proses isobarik adalah proses perubahan gas dengan tekanan tetap.
Usaha proses isobarik dapat ditentukan dari luas kurva di bawah grafik P – V.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Perubahan Terhadap Sistem
b. Proses Isotermis (suhu tetap)
Proses isotermis adalah proses perubahan gas dengan suhu tetap. Pada proses ini berlaku hukum Boyle.
04/04/2018
5
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Perubahan Terhadap Sistem
c. Proses Isokhoris (volume tetap)
Proses isokhoris adalah proses perubahan gas dengan volume tetap. Karena volumenya tetap berarti usaha pada gas ini nol
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Perubahan Terhadap Sistem
d. Proses Adiabatis (kalor tetap)
Pada proses isotermis sudah kita ketahui, U = 0 dan pada proses isokoris, W = 0. Bagaiaman jika terjadi proses termodinamika tetapi Q = 0 ?
04/04/2018
6
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Perubahan Terhadap Sistem
e. Proses Gabungan
Proses-proses selain 4 proses ideal diatas dapat terjadi. Untuk memudahkan penyelesaian dapat digambarkan grafik P – V prosesnya. Dari grafik tersebut dapat ditentukan usaha proses sama dengan luas kurva dan perubahan energi dalamnya
04/04/2018
1
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
TERMODINAMIKA ke-2
FAKULTAS TEKNOLOGI PERTANIAN
UNIVERSITAS SERAMBI MEKKAH
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
04/04/2018
2
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum kedua, yaitu: bahwa aliran kalor memiliki arah, dengan kata lain, tidak semua proses di alam adalah reversibel (dapat dibalikkan arahnya)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Banyak proses yang irreversible:
1) Campurkan kopi dan gula lalu kocok,
keduanya menyatu akan tetapi
seberapapun anda kocok kembali
keduanya tidak memisah lagi.
04/04/2018
3
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Arah Proses Termodinamik
Proses termodinamik yang berlanggsung
secara alami seluruhnya disebut proses
ireversibel
(irreversibel process).
Proses
tersebut berlanggsung secara spontan pada
satu arah tetapi tidak pada arah sebaliknya.
Contohnya kalor berpindah dari benda yang
bersuhu tinggi ke benda yang bersuhu
rendah.
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Arah Proses Termodinamik
Proses
reversibel
adalah
proses
termodinamik yang dapat berlanggsung
secara bolak-balik. Sebuah sistem yang
mengalami idealisasi proses reversibel selalu
mendekati
keadaan
kesetimbangan
termodinamika antara sistem itu sendiri dan
lingkungannya. Proses reversibel merupakan
proses
seperti-kesetimbangan
(quasi
04/04/2018
4
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Tiga pernyataan bagi
Hukum Kedua Termodinamika
- Kalor tidak mengalir secara spontan dari dingin ke panas
(sebaliknya: dapat spontan?)
- Tidak ada mesin yang dapat mengubah kalor menjadi usaha secara utuh
(sebaliknya: dapat spontan?)
- Setiap sistem terisolasi condong menjadi acak
(sistem terbuka: dapat menumbuhkan keteraturan?)
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Kalor tidak akan mengalir spontan dari benda dingin ke benda panas
[Rudolf Clausius (1822 – 1888)]
Pada taraf molekular:
Molekul yang bergerak lebih cepat, akan menyebarkan energinya kepada lingkungannya
Pada taraf makroskopik:
04/04/2018
5
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Anda tidak dapat membuat mesin yang sekedar mengubah kalor menjadi usaha sepenuhnya
[Kelvin (1824 – 1907) & Planck (1858 – 1947)]
Efisiensi mesin tidak dapat 100%
Diperlukan tandon panas dan tandon dingin Tandon panas menjadi sumber energi
Perlu membuang kalor pada suhu yang lebih rendah, ke tandon dingin
Biasanya tandon suhu terendah = atmosfer
Universitas Serambi Mekkah Fakultas Teknologi Pertanian
Hukum II Termodinamika
- Jika tidak ada kerja dari luar, panas tidak dapat merambat secara spontan dari suhu rendah ke suhu tinggi (Clausius)
- Proses perubahan kerja menjadi panas merupakan proses irreversible jika tidak terjadi proses lainnya (Thomson-Kelvin-Planck)
- Suatu mesin tidak mungkin bekerja dengan hanya mengambil energi dari suatu sumber suhu tinggi kemudian membuangnya ke sumber panas tersebut untuk menghasilkan kerja abadi (Ketidakmungkinan mesin abadi)
