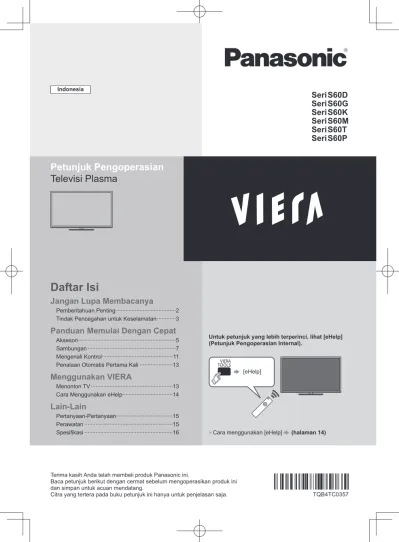

Daftar Isi. Petunjuk Pengoperasian Televisi Plasma. Seri S60D Seri S60G Seri S60K Seri S60M Seri S60T Seri S60P. Jangan Lupa Membacanya

Petunjuk Pengoperasian

Televisi Plasma

Indonesia

Untuk petunjuk yang lebih terperinci, lihat [eHelp] (Petunjuk Pengoperasian Internal).

[eHelp]

● Cara menggunakan [eHelp] (halaman 14)

Daftar Isi

Jangan Lupa Membacanya

Pemberitahuan Penting ···2

Tindak Pencegahan untuk Keselamatan ···3

Panduan Memulai Dengan Cepat

Aksesori ···5

Sambungan ···7

Mengenali Kontrol···11

Penalaan Otomatis Pertama Kali ···13

Menggunakan VIERA

Menonton TV ···13

Cara Menggunakan eHelp···14

Lain-Lain

Pertanyaan-Pertanyaan···15

Perawatan ···15

Spesifikasi ···16

Terima kasih Anda telah membeli produk Panasonic ini.

Baca petunjuk berikut dengan cermat sebelum mengoperasikan produk ini dan simpan untuk acuan mendatang.

Citra yang tertera pada buku petunjuk ini hanya untuk penjelasan saja. TQB4TC0357

Seri S60D

Seri S60G

Seri S60K

Seri S60M

Seri S60T

Seri S60P

Pemberitahuan Penting

Jangan tayangkan bagian diam apa

pun dari gambar dalam waktu lama

Tindakan tersebut menyebabkan bagian diam pada gambar masih terlihat samar di layar plasma (“retensi gambar”). Hal ini tidak dianggap malafungsi dan tidak tercakup dalam garansi.

Bagian gambar diam yang khas:

● Nomor saluran, logo saluran, dan logo lainnya ● Gambar diam atau bergerak

ditayangkan dalam rasio aspek 4:3 atau 14:9

● Video game

Untuk mencegah retensi gambar, screen saver dapat teraktifkan (logo VIERA bergerak) atau pesan pada layar dapat bergerak setelah beberapa menit jika tidak ada sinyal yang dikirim atau tidak ada pengoperasian yang dilakukan.

Panasonic tidak menjamin pengoperasian dan kinerja peranti periferal yang dibuat oleh perusahaan lain; dan kami tidak menerima tanggung jawab atau ganti atas kerugian yang timbul akibat pengoperasian dan/ atau kinerja dari penggunaan peranti periferal dari perusahaan lain demikian.

Perekaman dan pemutaran konten pada peranti ini atau peranti apa pun lainnya mungkin memerlukan izin dari pemilik hak cipta atau hak-hak lain yang sejenis dalam konten tersebut. Panasonic tidak memiliki wewenang untuk dan tidak memberikan izin tersebut kepada Anda dan secara eksplisit menolak hak apa pun, kemampuan, atau niat untuk mendapatkan izin tersebut atas nama Anda. Adalah tanggung jawab Anda untuk memastikan bahwa penggunaan perangkat ini atau perangkat lain mana pun oleh Anda sesuai dengan undang-undang hak cipta yang berlaku di negara Anda. Harap lihat undang-undang tersebut untuk informasi lebih lanjut tentang hukum terkait dan peraturan yang berlaku atau hubungi pemilik hak atas konten yang ingin Anda rekam atau putar. Produk ini mendapat lisensi berdasarkan lisensi portofolio paten AVC untuk penggunaan pribadi dan non-komersial oleh konsumen untuk (i) meng‘encode’ video dengan memenuhi Standar AVC (“AVC Video”) dan/atau (ii) men‘decode’ AVC Video yang telah di‘encode’ oleh konsumen yang terlibat dalam kegiatan pribadi dan non-komersial dan/atau didapat dari penyedia video yang mendapat lisensi untuk menyediakan AVC Video. Lisensi tidak diberikan atau secara tidak langsung dinyatakan untuk setiap penggunaan lain.

(Seri S60K)

● Untuk informasi tentang merek dagang, lihat [eHelp] (Dukungan > Lisensi).

3

● Jangan memaparkan TV pada hujan atau lengasan berlebih. TV ini tidak boleh terpapar tetesan atau tumpahan air dan benda berisi cairan, seperti vas, tidak boleh ditempatkan di atas (menempel atau tidak menempel pada) TV.

● Jangan memasukkan benda asing ke dalam TV melalui celah udaranya.

● Jangan menggunakan tumpuan / peralatan

pemasangan yang tidak resmi. Pastikan untuk meminta dealer Panasonic setempat melakukan penyetelan atau pemasangan siku-siku pemasangan dinding asli. ● Jangan memberikan gaya atau tumbukan yang kuat

pada panel tampilan. ● Jangan letakkan TV di

permukaan yang miring atau tidak stabil, dan pastikan bagian tepi TV tidak menggantung pada alasnya.

● Jangan memaparkan TV pada sinar matahari langsung dan sumber panas lainnya.

Untuk mencegah

bahaya kebakaran,

selalu jauhkan lilin

atau sumber api

yang menyala dari

produk ini

■

Komponen berbahaya / Benda kecil

Peringatan

● Produk ini berisi komponen yang mungkin berbahaya seperti kantung plastik, yang dapat terhirup atau tertelan anak kecil tanpa disengaja. Jauhkan bagian-bagian ini dari jangkauan anak-anak.

■

Tumpuan

Peringatan

● Jangan melepas rakitan atau memodifikasi tumpuan.

Perhatian

● Jangan gunakan tumpuan (pedestal) selain yang diberikan bersama TV ini.

● Jangan menggunakan tumpuan apabila sudah bengkok atau secara fisik rusak. Jika ini terjadi, hubungi segera dealer Panasonic terdekat.

● Selama penyetelan dilakukan, pastikan semua sekrup sudah dikencangkan dengan benar.

● Pastikan bahwa TV tidak mengalami benturan selama pemasangan tumpuan.

● Pastikan bahwa anak-anak tidak memanjat ke atas tumpuan.

● Pasang atau lepaskan TV dari tumpuan dengan mengerahkan paling sedikit dua orang.

● Pasang atau lepaskan TV dengan mengikuti prosedur yang ditetapkan.

Tindak Pencegahan

untuk Keselamatan

Untuk membantu menghindari risiko sengatan listrik, kebakaran, kerusakan atau cedera, ikutilah peringatan dan langkah pencegahan di bawah ini:

■

Steker dan kabel listrik

Peringatan

Jika Anda mendeteksi hal yang tidak biasa, segera lepas steker listrik.

Jenis steker listrik berbeda-beda antar negara.

● TV ini dirancang untuk bekerja dengan listrik AC 220-240 V, 50 / 60 Hz.

(Seri S60P: AC 110-240 V, 50 / 60 Hz) ● Masukkan steker listrik ke dalam stop-kontak. ● Pastikan steker listrik dapat diakses dengan mudah. ● Cabut steker listrik sewaktu membersihkan TV. ● Jangan menyentuh steker listrik dengan

tangan basah.

● Jangan merusak kabel listrik.

• Jangan menempatkan benda berat di atas kabel listrik.

• Jangan menempatkan kabel di dekat benda bersuhu tinggi.

• Jangan menarik kabel. Pegang badan steker listrik sewaktu mencabut steker.

• Jangan memindahkan TV dengan kabel tertancap pada stop-kontak.

• Jangan memuntir kabel, menekuknya secara berlebihan atau merentangkannya.

• Jangan menggunakan steker atau stop-kontak listrik yang rusak.

• Pastikan TV tidak menindih kabel listriknya.

● Jangan gunakan kabel listrik selain yang telah diberikan bersama TV ini.

● Pastikan pin arde pada steker listrik tersambung kuat untuk mencegah sengatan listrik.

• Perangkat dengan buatan KELAS I harus dihubungkan ke lubang stop-kontak listrik dengan koneksi arde (pembumian) pelindung.

■

Hati-hati

Peringatan

● Jangan melepas tutup dan jangan sekali-kali memodifikasi TV sendiri karena bagian-bagian bertegangan dapat terakses apabila tutup dilepas. Tidak ada bagian-bagian di dalam yang dapat diservis oleh pengguna.

■

Gelombang radio

Peringatan

● Jangan menggunakan TV di lembaga atau lokasi medis mana pun dengan peralatan medis. Gelombang radio dapat mengganggu peralatan medis dan menyebabkan kecelakaan akibat malafungsi.

● Jangan menggunakan TV di dekat peralatan dengan pengendali otomatis apa pun seperti pintu atau alarm kebakaran otomatis. Gelombang radio dapat mengganggu peralatan dengan pengendali otomatis dan menyebabkan kecelakaan akibat malafungsi. ● Jaga jarak setidaknya 22 cm dari TV ketika Anda

mengenakan alat pacu jantung. Gelombang radio dapat mengganggu operasional alat pacu jantung ini. ● Jangan membongkar atau mengubah TV dengan cara

apa pun.

■

LAN nirkabel internal

Perhatian

● Jangan gunakan LAN nirkabel internal untuk menyambung ke jaringan nirkabel apa pun (SSID*) bila Anda tidak memiliki hak penggunaannya. Jaringan tersebut mungkin tercantum dalam daftar sebagai hasil pencarian. Namun demikian, menggunakannya mungkin akan dianggap sebagai akses ilegal. *SSID adalah nama agar dapat mengidentifikasi jaringan nirkabel tertentu untuk transmisi. ● Jangan paparkan LAN nirkabel internal pada suhu

tinggi, cahaya matahari langsung, atau kelembaban. ● Data yang ditransmisi dan diterima melalui gelombang

radio mungkin akan tertangkap dan terpantau. ● LAN nirkabel internal menggunakan pita frekuensi 2,4

GHz dan 5 GHz. Untuk menghindari kegagalan fungsi atau respons lambat akibat interferensi gelombang radio, jauhkan TV dari perangkat seperti perangkat LAN nirkabel lainnya, microwave, handphone, dan perangkat yang menggunakan sinyal 2,4 GHz dan 5 GHz saat menggunakan LAN nirkabel internal.

● Bila timbul noise karena listrik statis, dll., TV mungkin akan berhenti beroperasi untuk melindungi perangkat. Bila demikian, matikan TV melalui sakelar Hidup / Mati daya listrik, lalu hidupkan kembali.

● Informasi tambahan untuk LAN nirkabel dan titik akses mungkin terdapat di situs web berikut.

(bahasa Inggris saja)

http://panasonic.net/viera/support

■

Ventilasi

Perhatian

Berikan ruang yang memadai di sekitar TV untuk membantu mencegah terkumpulnya panas berlebihan, yang dapat mengakibatkan kegagalan dini beberapa

● Ventilasi harus tidak terhalang akibat tertutupnya lubang ventilasi oleh koran, taplak meja, atau tirai.

● Baik Anda menggunakan tumpuan maupun tidak, selalu pastikan bahwa lubang ventilasi di bagian bawah TV tidak terhalang dan ada ruang yang memadai untuk memungkinkan ventilasi yang memadai.

■

Memindahkan TV

Perhatian

Sebelum memindahkan TV, lepaskan semua kabelnya. ● Pesawat TV ini berat.

Pindahkan TV dengan mengerahkan paling sedikit dua orang. Sanggalah TV seperti pada gambar untuk menghindari cedera karena tertimpa atau kejatuhan pesawat TV.

● Angkut TV hanya dalam posisi berdiri tegak lurus. Mengangkut TV dalam kondisi panel tampilan menghadap ke atas atau ke bawah dapat menyebabkan kerusakan sirkuit internal.

■

Bila tidak digunakan untuk waktu lama

Perhatian

TV tetap mengkonsumsi daya tertentu sekalipun dalam mode Off selama steker listrik masih terhubung ke stop-kontak bertegangan.

● Cabut steker listrik dari stopkontak dinding bila TV tidak digunakan untuk waktu lama.

■

Syarat penggunaan

Perhatian

● Perlengkapan ini dimaksudkan untuk digunakan pada iklim tropis.

■

Baterai untuk Pengendali Jarak Jauh

Perhatian

● Pemasangan yang tidak benar dapat menyebabkan kebocoran baterai, korosi, dan ledakan.

● Ganti hanya dengan jenis yang sama atau setara. ● Jangan mencampur baterai lama dan baterai baru. ● Jangan mencampur jenis baterai yang berbeda (seperti

baterai alkalin dengan baterai mangan).

● Jangan menggunakan baterai yang dapat diisi ulang (Ni-Cd, dll.).

● Jangan bakar atau pecahkan baterai.

● Jangan mengenakan baterai pada panas berlebihan seperti terik matahari, api, atau sejenisnya. ● Pastikan Anda membuang baterai dengan benar.

5

Aksesori

Pengendali Jarak Jauh (halaman 11) ● N2QAYB000825 Baterai (2) ● R6 (halaman 11) Tumpuan (lihat di bawah) Kabel listrik (halaman 7) (Seri S60K) (Seri S60M) (Seri S60P)

(Seri S60D) (Seri S60G) (Seri S60T)

Petunjuk Pengoperasian

● Aksesori mungkin tidak diletakkan di satu tempat. Pastikan untuk tidak membuangnya tanpa disengaja. ● Untuk informasi tentang aksesori opsional, lihat [eHelp] (Dukungan > Aksesori opsional).

Merakit / Melepas tumpuan

Sekrup rakitan (7) Model 50-inci (12) Model 60-inci M5 × 16 Braket Alas Sekrup rakitan (4) Model 50-inci M4 × 10 Leher

■

Merakit tumpuan

4

1

A A C D E

2

3

5

B A

Model 50-inci Model 60-inci

Model 50-inci Model 60-inci

Melepaskan tumpuan dari TV

Pastikan untuk melepas tumpuan dengan cara berikut ini bila menggunakan siku-siku untuk pemasangan di dinding atau saat mengemas kembali TV.

1 Lepas sekrup rakitan Model 50-inci /

Model 60-inci dari TV.

2 Tarik tumpuan dari TV.

3 Lepas sekrup rakitan dari braket.

4 Lepaskan sekrup rakitan dari bagian belakang

alas dan tarik keluar lehernya.

Model 50-inci

Kencangkan alas seperti yang ditunjukkan di bawah ini agar TV tidak terjatuh.

● Tempat di mana alas akan dikencangkan haruslah cukup tebal dan terbuat dari bahan yang keras.

Sekrup yang tersedia di pasaran (tidak disediakan)

Diameter: 3 mm Panjang: 25 - 30 mm

7

Sambungan

● Peralatan dan kabel luar yang tertera tidak disediakan bersama TV ini.

● Pastikan TV sudah dilepas hubungannya dari stop-kontak listrik sebelum memasang atau melepas hubungan kabel mana pun.

● Pastikan bahwa jenis terminal dan colokan kabel benar saat menghubungkan. ● Gunakan kabel HDMI fully wired (berkabel penuh).

● Jauhkan TV dari peralatan elektronik (peralatan video, dll.) atau peralatan dengan sensor inframerah. Jika tidak, distorsi gambar / suara dapat terjadi atau pengoperasian peralatan lain dapat mengalami interferensi.

● Baca juga buku petunjuk peralatan yang tersambung.

Terminal

3

1

6

4

2

5

1

Port USB 1 - 2

2

HDMI1 - 2 (halaman 8, 9)

3

ETHERNET (halaman 8)

4

Terminal antena (lihat di bawah)

5

AV (COMPONENT / VIDEO) (halaman 9)

6

DIGITAL AUDIO OUT

Hubungan dasar

Kabel listrik dan antena

■

TV

AC 220-240 V, 50 / 60 Hz (Seri S60P: AC 110-240 V 50 / 60 Hz) Kabel listrik (disediakan) Antena Kabel RF

■

Kabel listrik

Pastikan bahwa kabel listrik sudah terpasang kencang

Untuk melepas dari TV:

tab

Tekan kedua tab dan tarik konektor kabel untuk melepas

Dorong sampai tab kedua sisi mengeklik

● Jauhkan kabel RF (antena) dari kabel daya untuk menghindari dan meminimalkan tertangkapnya interferensi pada kabel.

● Jangan meletakkan kabel RF di bawah TV.

● Sebuah antena, kabel yang tepat (koaksial 75 Ω) dan steker pemutus yang tepat diperlukan untuk mendapatkan kualitas gambar dan suara optimal.

● Apabila yang digunakan adalah sistem Antena bersama, Anda mungkin memerlukan kabel penghubung dan steker yang tepat di antara soket Antena dinding dan TV.

● Pusat Layanan Televisi Setempat atau dealer Anda mungkin dapat membantu Anda dalam mendapatkan sistem Antena yang tepat untuk daerah tertentu di tempat Anda serta aksesori yang diperlukan.

● Setiap hal yang berkenaan dengan pemasangan antena, upgrade sistem yang ada atau aksesori yang diperlukan, dan biaya yang ditimbulkan, semuanya adalah tanggung jawab Anda selaku pelanggan.

Perangkat AV

■

DVD Recorder / VCR

TV DVD Recorder / VCR Kabel RF Antena Kabel RF Kabel HDMI

■

Set top box

TV

Set top box

Kabel HDMI

Jaringan

● Untuk mengaktifkan fungsi layanan jaringan (VIERA Connect, dll.), Anda perlu menghubungkan TV ke lingkungan jaringan broadband. Jika Anda tidak berlangganan layanan jaringan broadband, hubungi toko setempat untuk meminta bantuan.

● Siapkan lingkungan internet untuk Koneksi via kabel atau nirkabel.

● Konfigurasi koneksi jaringan akan dimulai saat pertama kali TV digunakan. (halaman 13)

■

Koneksi via kabel

TV

Lingkungan internet Kabel LAN (Berpelindung)

● Gunakan kabel LAN Belitan Ganda Berpelindung (STP).

■

Koneksi nirkabel

Lingkungan internet Titik Akses

9

Sambungan lain

■

DVD player

(Peralatan COMPONENT)

TV DVD Player (Mendengarkan) (Menonton)

■

Camcorder / Peralatan permainan

(Peralatan VIDEO)

TV (Menonton) (Mendengarkan) Camcorder Peralatan permainan

■

Amplifier (untuk mendengarkan dengan speaker)

Kabel HDMI Amplifier dengan Sistem Pengeras Suara Peralatan luar (DVD Player, dll.) TV

● Gunakan HDMI2 untuk menghubungkan amplifier. Koneksi ini dapat dibuat bila menggunakan amplifier yang memiliki fungsi ARC (Audio Return Channel).

Sedangkan untuk amplifier tanpa fungsi ARC, gunakan DIGITAL AUDIO OUT.

● Untuk menikmati suara dari peralatan eksternal dalam suara multisaluran (misalnya, Dolby Digital 5.1ch), sambungkan peralatan ke amplifier. Untuk sambungan, baca buku petunjuk peralatan dan amplifier.

Jenis peralatan yang dapat dihubungkan ke tiap terminal

Fitur

Terminal AV DIGIT

AL

AUDIO OUT ETHERNET _{HDMI 1 - 2}

COMPONENT VIDEO

Untuk memutar kaset video / DVD (VCR / DVD Player)

Untuk menonton siaran satelit (Set top box) Untuk menonton citra camcorder (Kamera Video) Untuk memainkan game (Peralatan Permainan) Untuk menggunakan amplifier dengan sistem

pengeras suara *

Untuk menggunakan layanan jaringan VIERA Link

: Koneksi yang Disarankan

*: Gunakan HDMI2 untuk menghubungkan amplifier. Koneksi ini dapat dibuat bila menggunakan amplifier yang memiliki fungsi ARC (Audio Return Channel).

1

14

15

18

20

21

16

2

4

5

6

19

10

3

17

7

8

9

11

12

13

11

Mengenali Kontrol

Pengendali Jarak Jauh

1

Saklar Siaga Hidup / Mati

2

VIERA TOOLS

● Menampilkan beberapa ikon fitur khusus dan mengakses dengan mudah.

3

[Menu Utama]

● Tekan untuk mengakses Menu Gambar, Suara, Jaringan, Pewaktu, Konfigurasi, dan Bantuan.

4

Pilihan Gambar

● Mengubah [Mode Tampilan].

5

Informasi

● Menampilkan informasi saluran dan program.

6

OK

● Mengkonfirmasikan pemilihan dan pilihan. ● Tekan setelah memilih posisi saluran untuk

mengubah saluran dengan cepat.

7

[Menu Pilihan]

● Penyetelan opsional yang mudah untuk menonton, suara, dll.

8

Tombol berwarna (merah-hijau-kuning-biru)

● Digunakan untuk pemilihan, navigasi, dan pengoperasian berbagai fungsi.

9

Aspek

● Mengubah rasio aspek.

10

Volume Naik / Turun

11

Tombol angka

● Mengubah saluran. ● Menetapkan karakter.

● Bila dalam mode Siaga, akan menghidupkan TV.

12

DIAM

● Bekukan / lepaskan gambar.

13

Pemilihan mode Input

● TV - beralih ke mode TV.

● AV - beralih ke mode Input AV dari daftar Pilihan Input.

14

Nonaktifkan Timer

● Mengatur waktu untuk menonaktifkan TV secara otomatis.

15

Pilihan Suara

● Mengubah mode suara multipleks (jika tersedia).

16

Keluar

● Kembali ke layar tampilan normal.

17

Tombol kursor

● Menentukan pilihan dan penyesuaian.

18

Kembali

● Kembali ke menu / halaman sebelumnya.

19

Saluran Naik / Turun

20

Suara Bisu Aktif / Tdk Aktif

21

Tampilan terakhir

● Beralih ke saluran atau mode input yang ditampilkan sebelumnya.

■

Memasang / Melepas baterai

Tarik Terbuka

Kait _{Perhatikan polaritas yang}

benar (+ atau -)

Indikator / Panel kontrol

● Saat menekan tombol 4, 5, 6, panduan panel kontrol akan muncul di sisi layar selama 3 detik untuk menyorot tombol yang ditekan.

Menggunakan Tampilan di Layar

- Panduan pengoperasian

Berbagai fitur yang tersedia di TV ini dapat diakses melalui menu Tampilan di Layar.

■

Panduan pengoperasian

Panduan pengoperasian akan membantu pengoperasian menggunakan pengendali jarak jauh. Contoh: [Menu Suara]

1/2 0 0 0 0 Mode Standar Bass Treble Ekualiser Kontrol otomatis Surround Koreksi Volume Tdk Aktif Tdk Aktif Menu Utama Gambar Suara Jaringan Pewaktu Imbang

■

Cara menggunakan pengendali jarak jauh

Membuka menu utama

Memindahkan kursor / memilih dari rangkaian pilihan / memilih item menu (hanya atas dan bawah) / menyesuaikan level (hanya kiri dan kanan)

Mengakses menu / menyimpan pengaturan setelah penyesuaian telah dilakukan atau pilihan ditetapkan

Kembali ke menu sebelumnya

1

Penerima sinyal pengendali jarak jauh

● Jangan meletakkan benda apapun di antara penerima sinyal pengendali jarak jauh TV dan pengendali jarak jauh.

2

Sensor sekitar

● Mendeteksi kecerahan untuk menyesuaikan kualitas gambar bila [Sensor Lingkungan] dalam Menu Gambar diatur ke [Aktif].

3

LED Daya Merah: Siaga Hijau: Menyala

● LED akan berkedip bila TV menerima perintah dari pengendali jarak jauh.

4

Pemilihan mode Input

● Tekan berulang-ulang sampai Anda mencapai mode yang diinginkan.

[Menu Utama]

● Tekan dan tahan sekitar 3 detik untuk menampilkan menu utama.

OK (saat dalam sistem menu)

5

Saluran Naik / Turun

Kursor Naik / Turun (saat dalam sistem menu)

6

Volume Naik / Turun

Kursor Kiri / Kanan (saat dalam sistem menu)

7

Saklar Hidup / Mati daya listrik

● Digunakan untuk menghidupkan / mematikan aliran daya. Sisi belakang TV

6

4

7

5

1

2

3

13

Penalaan Otomatis Pertama Kali

Secara otomatis menyiapkan TV dan mencari saluran TV yang tersedia saat TV dihidupkan untuk pertama kalinya. ● Langkah-langkah ini tidak diperlukan apabila penyetelan telah diselesaikan oleh dealer setempat.

● Selesaikan sambungan (halaman 7 - 10) dan pengaturan (jika perlu) peralatan tersambung sebelum memulai Penalaan Otomatis. Untuk informasi selengkapnya tentang pengaturan peralatan yang tersambung, baca buku petunjuk peralatan.

1

Tancapkan steker TV ke stop-kontak listrik dan

hidupkan

● Tampilan akan muncul dalam beberapa detik.

2

Pilih item berikut

_{Konfigurasi setiap item dengan mengikuti petunjuk pada layar.}

Pilih bahasa Anda Pilih [Rumah]

Pilih [Rumah] lingkungan menonton untuk digunakan di lingkungan rumah Anda. ● [Toko] adalah untuk tampilan di toko.

● Untuk mengubah lingkungan menonton di lain waktu, Anda harus menginisialisasi semua pengaturan dengan mengakses Kondisi Pengiriman.

Konfigurasi koneksi jaringan Pilih negara Anda

Pilih area Anda

● Sewaktu memilih [CATV/Lainnya], tekan tombol OK, kemudian pilih Program Saluran dari CATV India, Afrika Selatan, Sistem Amerika, CATV Amerika, atau CATV Jepang.

Penalaan Otomatis telah selesai dan TV siap untuk ditonton.

Jika penalaan gagal, periksa koneksi jaringan, kabel RF, lalu ikuti petunjuk di layar.

Catatan

● TV akan secara otomatis masuk ke mode Siaga bila tidak ada pengoperasian selama 4 jam jika [Siaga Otomatis] dalam Menu Pewaktu (Timer) ditetapkan ke [Aktif].

● TV akan secara otomatis masuk ke mode Siaga bila tidak ada sinyal yang diterima dan tidak ada pengoperasian selama 10 menit jika [Daya mati tiada sinyal] dalam Menu Pewaktu (Timer) ditetapkan ke [Aktif].

● Untuk menala ulang semua saluran [Penalaan Otomatis] di [Menu Penalaan] (Menu Konfigurasi) ● Untuk memulai semua pengaturan [Kondisi Pengiriman] di [Menu Sistem] (Menu Konfigurasi)

Menonton TV

1

Hidupkan daya

(TV) atau

● Saklar Hidup / Mati daya listrik harus dalam kondisi hidup. (halaman 12) (Pengendali Jarak Jauh)

2

Pilih mode TV

3

Pilih saluran

naik

turun atau

Cara Menggunakan eHelp

[eHelp] adalah petunjuk pengoperasian terperinci yang ada di dalam TV, dan membantu Anda lebih memahami pengoperasian masing-masing fitur.

1

Tampilkan [eHelp]

atau

[Bantuan]

[eHelp] [eHelp]

● [Baca dahulu] akan ditampilkan di halaman atas. Harap baca petunjuk ini secara menyeluruh untuk lebih memahami operasionalnya di [eHelp].

● Jika saat ini bukanlah pertama kalinya melihat [eHelp] sejak TV diaktifkan, layar konfirmasi akan ditampilkan untuk memilih apakah [HALAMAN TERATAS] atau [HALAMAN TERAKHIR].

2

Pilih kategori dan item

_{Bidang kategori}

Bidang item Bidang sub-item Deskripsi pilih kategori akses pilih item akses pilih sub-item akses ● Untuk kembali ke bidang sebelumnya

● Untuk menggulir keterangan (jika lebih dari 1 halaman) Sementara keterangannya disorot

15

Pertanyaan-Pertanyaan

Sebelum meminta layanan atau bantuan, ikuti panduan sederhana ini untuk menyelesaikan masalah. ● Untuk informasi lebih lanjut, lihat [eHelp] (Dukungan > Pertanyaan-Pertanyaan).

TV tidak dapat dihidupkan

● Pastikan kabel listrik telah ditancapkan ke TV dan ke stopkontak.

TV masuk ke mode Siaga

● Fungsi siaga daya otomatis diaktifkan.

Pengendali jarak jauh tidak bekerja atau terputus-putus

● Apakah baterai telah dipasang dengan benar? (halaman 11) ● Sudahkah TV dihidupkan?

● Baterai mungkin hampir habis. Ganti dengan baterai baru.

● Arahkan pengendali jarak jauh langsung ke penerima sinyal pengendali jarak jauh TV (sekitar 7 m dan sudut 30 derajat dari penerima sinyal).

● Tempatkan TV jauh dari sinar matahari atau sumber cahaya terang agar tidak menyinari penerima sinyal pengendali jarak jauh TV.

Tidak ada citra yang dapat ditampilkan

● Pastikan bahwa TV sudah dihidupkan.

● Pastikan kabel listrik telah ditancapkan ke TV dan ke stopkontak. ● Pastikan mode input yang benar telah dipilih.

● Periksa pengaturan [AV] ([COMPONENT] / [VIDEO]) dalam [Pilihan Input] untuk menyesuaikan output peralatan eksternal. ● Apakah [Kontras], [Terang], atau [Warna] dalam Menu Gambar ditetapkan ke minimum?

● Periksa semua kabel dan koneksi yang disyaratkan apakah sudah kuat.

Yang ditampilkan adalah citra yang tidak lazim

● Matikan TV dengan Sakelar Hidup / Mati daya listrik, lalu hidupkan kembali.

● Jika masalah masih terjadi, inisialisasikan semua pengaturan. [Kondisi Pengiriman] di [Menu Sistem]

(Menu Konfigurasi)

TV mengeluarkan suara yang tidak biasa

● Saat aliran listrik dihidupkan, bunyi drive dapat terdengar dari dalam TV (bukan merupakan tanda kesalahan pengoperasian).

Bagian-bagian TV menjadi panas

● Meskipun suhu pada komponen depan, atas, dan belakang panel meningkat, kenaikan suhu tersebut tidak akan menimbulkan masalah apa pun dari segi kinerja atau kualitas.

Perawatan

Pertama, cabut steker listrik dari stop-kontak listrik.

Panel tampilan, Lemari, Tumpuan

Perawatan rutin:

Perlahan-lahan seka permukaan panel tampilan, lemari, atau tumpuan dengan menggunakan kain lembut untuk membersihkan kotoran atau bekas jari.

Untuk kotoran yang susah dibersihkan:

Pertama, bersihkan debu pada permukaan. Basahi kain lembut dengan air bersih atau deterjen netral yang telah diencerkan (1 bagian deterjen berbanding dengan 100 bagian air). Peras kain, lalu seka permukaan. Terakhir, seka bersih semua lengasan.

Perhatian

● Jangan gunakan kain kasar atau jangan gosok permukaan terlalu keras, tindakan tersebut dapat mengakibatkan goresan pada permukaan.

● Berhati-hatilah agar permukaan TV tidak terkena air atau deterjen. Cairan di dalam TV dapat mengakibatkan kegagalan produk.

● Hati-hati agar permukaan tidak terkena obat anti serangga, pelarut, tiner, atau zat atsiri lainnya. Hal ini dapat menurunkan kualitas permukaan atau mengakibatkan cat terkelupas.

● Permukaan panel tampilan dipoles secara khusus dan dengan mudah dapat mengalami kerusakan. Berhati-hatilah agar tidak mengetuk atau menggores permukaan dengan kuku jari Anda atau benda keras lainnya.

● Jangan biarkan lemari dan alas bersentuhan dengan karet atau zat PVC untuk waktu yang lama. Hal ini dapat menurunkan kualitas permukaan.

Steker listrik

Spesifikasi

Model 50-inci Model 60-inci

No. Model TH-P50S60D TH-P50S60M TH-P50S60T TH-P50S60P TH-P60S60D TH-P60S60G TH-P60S60K TH-P60S60M TH-P60S60T TH-P60S60P Sumber daya AC 220-240 V _{50 / 60 Hz} AC 110-240 V _{50 / 60 Hz} AC 220-240 V _{50 / 60 Hz} AC 110-240 V _{50 / 60 Hz} Daya Rating 285 W 290 W 300 W 305 W Konsumsi daya siaga 0,3 W

Ukuran layar yang dapat

terlihat (diagonal) 127 cm 153 cm

Resolusi tampilan 1.920 (L) × 1.080 (T)

Panel Tampilan Plasma

Dimensi (L × T × D) 1.172 mm × 751 mm × 295 mm (Dengan Tumpuan) 1.172 mm × 698 mm × 80 mm (TV saja) 1.397 mm × 878 mm × 333 mm (Dengan Tumpuan) 1.397 mm × 824 mm × 80 mm (TV saja)

Massa 24,0 Bersih (Dengan Tumpuan)

21,0 Bersih (TV saja) 34,0 Bersih (Dengan Tumpuan) 30,0 Bersih (TV saja)

Terminal koneksi

AV IN (COMPONENT / VIDEO)

VIDEO RCA PIN Type × 1 1,0 V[p-p] (75 Ω)

AUDIO L - R RCA PIN Type × 2 0,5 V[rms]

Y 1,0 V[p-p] (termasuk sinkronisasi)

PB/CB, PR/CR ±0,35 V[p-p]

Input HDMI 1 / 2

Konektor TIPE A

HDMI 1: Jenis Konten, Warna Dalam

HDMI 2: Jenis Konten, Saluran Pengembalian Audio, Warna Dalam ● TV ini mendukung fungsi “HDAVI Control 5”.

ETHERNET 10BASE-T / 100BASE-TX

USB 1 / 2 USB 2.0 DC 5 V, Maks. 500 mA

DIGITAL AUDIO

OUT PCM / Dolby Digital / DTS, Serat optik

Suara _{Speaker (120 mm × 40 mm) × 2, 8 Ω}

Output audio 20 W (10 W + 10 W)

17

Saluran penerima

VHF BAND UHF BAND CATV

2-12 (PAL/SECAM B, K1) 21-69 (PAL G, H, I/SECAM G, K, K1) S1-S20 (OSCAR) 0-12 (PAL B AUST.) 28-69 (PAL B AUST.) 1-125 (USA CATV) 1-9 (PAL B N.Z.) 13-57 (PAL D, K) C13-C49 (JEPANG) 1-12 (PAL/SECAM D) 13-62 (NTSC M Jepang) S21-S41 (HYPER) 1-12 (NTSC M Jepang) 14-69 (NTSC M AS) Z1-Z37 (CINA) 2-13 (NTSC M AS) 5A, 9A (AUST.)

Input antena VHF / UHF

Ketentuan pengoperasian Suhu: 0 °C - 40 °C _{Kelembaban: 20 % - 80 % RH (tanpa kondensasi)}

LAN nirkabel internal

Kepatuhan standar dan Rentang frekuensi*:

IEEE802.11a/n

5,15 GHz - 5,35 GHz, 5,47 GHz - 5,85 GHz IEEE802.11b/g/n

2,40 GHz - 2,4835 GHz

Keamanan: WPA2-PSK (TKIP/AES) WPA-PSK (TKIP/AES) WEP (64 bit/128 bit)

* Frekuensi dan saluran berbeda-beda tergantung pada negara.

Catatan

● Rancangan dan Spesifikasi sewaktu-waktu dapat berubah tanpa pemberitahuan. Massa dan Dimensi yang tertera adalah ukuran pendekatan.

● Untuk informasi tentang perangkat lunak sumber terbuka, lihat [eHelp] (Dukungan > Lisensi).

■

Bila menggunakan siku-siku untuk pemasangan di dinding

● Untuk siku-siku untuk pemasangan di dinding yang disarankan, lihat [eHelp].

Model 50-inci a: 400 mm b: 300 mm Model 60-inci a: 500 mm b: 300 mm Belakang TV

● Lubang untuk instalasi siku-siku untuk pemasangan di dinding

a Kedalaman sekrup Model 50-inci minimum: 17 mm maksimum: 35 mm Model 60-inci minimum: 17 mm maksimum: 37 mm Diameter: M8 b (Tampak samping)

Sekrup untuk memasang TV pada siku-siku untuk pemasangan di dinding (tidak disediakan bersama TV)

Informasi yang Tersedia di Negara lain di luar Uni Eropa

Simbol ini hanya berlaku di Uni Eropa. Bila Anda ingin membuang produk ini, harap hubungi pihak berwenang atau penjual setempat dan tanyakan metode pembuangan yang benar.

Diimpor oleh:

PT. Panasonic Gobel Indonesia Jl. Dewi Sartika No.14 (Cawang II), Jakarta 13630 Indonesia
