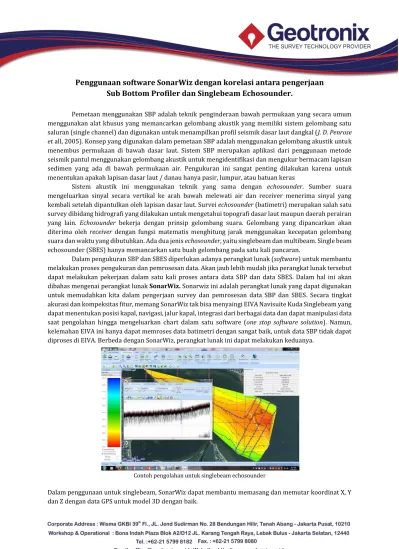

Penggunaan software SonarWiz dengan korelasi antara pengerjaan
Sub Bottom Profiler dan Singlebeam Echosounder.
Pemetaan menggunakan SBP adalah teknik penginderaan bawah permukaan yang secara umum menggunakan alat khusus yang memancarkan gelombang akustik yang memiliki sistem gelombang satu saluran (single channel) dan digunakan untuk menampilkan profil seismik dasar laut dangkal (J. D. Penrose et all, 2005). Konsep yang digunakan dalam pemetaan SBP adalah menggunakan gelombang akustik untuk menembus permukaan di bawah dasar laut. Sistem SBP merupakan aplikasi dari penggunaan metode seismik pantul menggunakan gelombang akustik untuk mengidentifikasi dan mengukur bermacam lapisan sedimen yang ada di bawah permukaan air. Pengukuran ini sangat penting dilakukan karena untuk menentukan apakah lapisan dasar laut / danau hanya pasir, lumpur, atau batuan keras
Sistem akustik ini menggunakan teknik yang sama dengan echosounder. Sumber suara mengeluarkan sinyal secara vertikal ke arah bawah melewati air dan receiver menerima sinyal yang kembali setelah dipantulkan oleh lapisan dasar laut. Survei echosounder (batimetri) merupakan salah satu survey dibidang hidrografi yang dilakukan untuk mengetahui topografi dasar laut maupun daerah perairan yang lain. Echosounder bekerja dengan prinsip gelombang suara. Gelombang yang dipancarkan akan diterima oleh receiver dengan fungsi matematis menghitung jarak menggunakan kecepatan gelombang suara dan waktu yang dibutuhkan. Ada dua jenis echosounder, yaitu singlebeam dan multibeam. Single beam echosounder (SBES) hanya memancarkan satu buah gelombang pada satu kali pancaran.
Dalam pengukuran SBP dan SBES diperlukan adanya perangkat lunak (software) untuk membantu melakukan proses pengukuran dan pemrosesan data. Akan jauh lebih mudah jika perangkat lunak tersebut dapat melakukan pekerjaan dalam satu kali proses antara data SBP dan data SBES. Dalam hal ini akan dibahas mengenai perangkat lunak SonarWiz. Sonarwiz ini adalah perangkat lunak yang dapat digunakan untuk memudahkan kita dalam pengerjaan survey dan pemrosesan data SBP dan SBES. Secara tingkat akurasi dan kompeksitas fitur, memang SonarWiz tak bisa menyaingi EIVA Navisuite Kuda Singlebeam yang dapat menentukan posisi kapal, navigasi, jalur kapal, integrasi dari berbagai data dan dapat manipulasi data saat pengolahan hingga mengeluarkan chart dalam satu software (one stop software solution). Namun, kelemahan EIVA ini hanya dapat memroses data batimetri dengan sangat baik, untuk data SBP tidak dapat diproses di EIVA. Berbeda dengan SonarWiz, perangkat lunak ini dapat melakukan keduanya.
Contoh pengolahan untuk singlebeam echosounder
Contoh tampilan saat sampling SBP
Untuk kedalaman sekitar 20 meter, kitabisa melihat seberapa bagus hasil strata sampai dengan 15 meter, detil profil sedimen yang baik dan terinci. Tidak hanya menampilkan detil profil, tapi juga dapat menampilkannya secara 3D dengan melakukan georeferencing yang baik. Dalam tampilannya juga termasuk menampilkan grid, point clouds dan overlay data posisi.
