LAPORAN PRAKTIKUM RANGKAIAN LOGIKA

“DECODER“

Disusun oleh : Meyla Yan Sari

3.34.13.1.10 IK-1B

PROGRAM STUDI TEKNIK INFORMATIKA

JURUSAN TEKNIK ELEKTRO

POLITEKNIK NEGERI SEMARANG

(2)

BAB XIII “DECODER”

I. TUJUAN

Setelah menyelesaikan percobaan ini mahasiswa diharapkan mampu  Memahami prinsip kerja dari rangkaian Decoder

 Membuat rangkaian Decoder dari gerbang logika

 Menjalankan fungsi IC Decoder

II. PERALATAN

 Logic Circuit Trainer ITF-02 dan Wishmaker

 Oscilloscope

III. DASAR TEORI

1. DECODER

Sebuah Decoder adalah rangkaian logika yang menerima input-input biner dan mengaktifkan salah satu output-nya sesuai dengan urutan biner input-nya. Blok Diagram dari rangkaian Decoder diberikan pada gambar 13-1.

(3)

Khusus untuk BCD to 7 segment mempunyai prinsip kerja yang berbeda dengan decoder-decoder yang lain, di mana kombinasi dari setiap inputnya dapat

mengaktifkan beberapa output line-nya (bukan salah satu line). Tabel Kebenaran sebuah Decoder 3 x 8 ditunjukkan pada Tabel 13-1

Tabel 13-1. Tabel Kebenaran Decoder 3x8.

Berdasarkan output dari Tabel Kebenaran di atas, dibuat rangkaian decoder yang merupakan aplikasi dari gerbang AND, seperti ditunjukkan pada gambar 13-2.

(4)

IV. PROSEDUR

1. Buat Tabel Kebenaran untuk mendisain rangkaian Decoder 3x5. Rangkai di trainer. Tuliskan hasilnya pada Tabel Kebenaran. Bandingkan Tabel Kebenaran yang anda dapatkan dengan Tabel Kebenaran sebelum dirangkai

Tabel kebenaran

Jawab :

 Desaign Tabel Kebenaran

INPUT OUTPUT

Persamaan logika yang di peroleh dari desaign tabel kebenaran :

D0 = A .´ B .´ C´

D1 = A .´ B . C´

D2 = A . B . C´

D3 = A . B .´ C´

D4 = A .B .´ C´

(5)

(6)

(7)

 Tabel Kebenaran yang di dapat dari Trainer

 Hasil perbandiangan antara tabel kebenaran dari trainer dengan tabel 13-1

Output memilii nilai yang sama, hanya saja terdapat perbedaan pada jumlah output, pada tabel 13-1 terdapat 8 output karena desain rangkaiannya 3 x 8 sedangkan pada tabel kebenaran baru terdapat 5 output karena desain rangkaiannya 3 x 5.

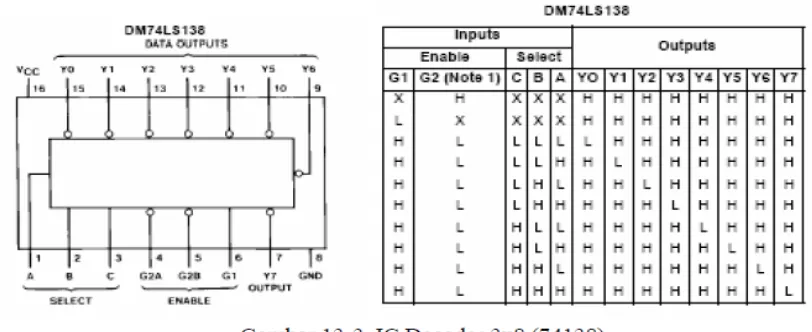

2. Rangkailah IC 74138 (Decoder 3x8) pada trainer Wishmaker. Perhatikan letak pin-pinnya sesuai petunjuk datasheet. Buat Tabel Kebenaran sesuai dengan hasil pengamatan.

Jawab :

 Gambar pada datasheet

(8)

(9)

(10)

(11)

KESIMPULAN

Dari hasil praktikum di atas, dapat disimpulkan bahwa :

Decoder adalah rangkaian logika yang menerima input –input biner dan mengaktifkan salah satu outputnya sesuai dengan urutan biner inputnya. Prinsip kerja decoder adalah
