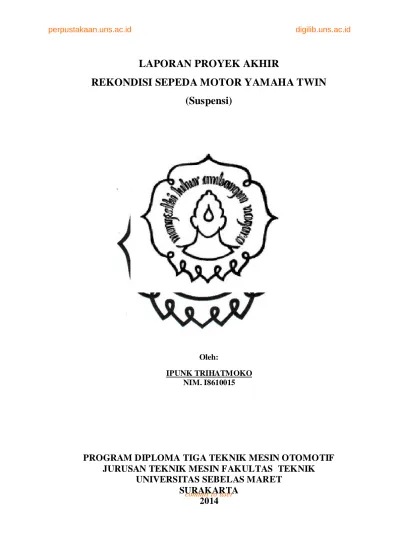

LAPORAN PROYEK AKHIR
REKONDISI SEPEDA MOTOR YAMAHA TWIN
(Suspensi)
Oleh:
IPUNK TRIHATMOKO NIM. I8610015
PROGRAM DIPLOMA TIGA TEKNIK MESIN OTOMOTIF
JURUSAN TEKNIK MESIN FAKULTAS TEKNIK
UNIVERSITAS SEBELAS MARET
SURAKARTA
commit to user
ii
commit to user
commit to user
iv
REKONDISI SUSPENSI
IpunkTrihatmoko
Jurusan Teknik Mesin, FakultasTeknik, Universitas Sebelas Maret, Surakarta
ABSTRAK
Seiring dengan pemakaian sepeda motor yang lama pasti akan ada kerusakan pada bagian mesin dan komponen-komponen lain pada sepeda motor. Untuk menghindari kerusakan-kerusakan tersebut maka harus dilakukan perawatan berkala sehingga sepeda motor tetap dalam kondisi yang baik. Apabila sepeda motor mengalami kerusakan yang parah maka hal yang harus dilakukan adalah merekondisinya. Rekondisi dilakukan untuk mengembalikan kondisi kendaraan dalam kondisi yang normal. Rekondisi ini dilakukan dengan cara melakukan perbaikan di bagian yang terjadi kerusakan dan mengganti komponen jika sudah tidak dapat diperbaiki. Proyek Akhir ini bertujuan untuk melakukan
rekondisi sepeda motor Yamaha TWIN khususnya rekondisisistem
suspensi.Langkah pengerjaan proyek akhir ini adalahmenentukan suspensi yang dipakai,danmerekondisilengan ayun.
Hasil dari pengerjaan proyek akhir ini adalah merekondisisistem suspensi. Suspensi yang dipakai mampu menerima beban maksimal sebesar 2588 N dan lendutan tiap lilitan aktif sebesar 18 mm.Dari beban maksimal yang diterima pegas didapatkan tegangan tarik maksimal yang diterima lengan ayun
sebesar σ= 270,1 N/mmÎ.
