KOREKSI ATMOSFERIK CITRA LANDSAT 7 MENGGUNAKAN SOFTWARE PCI GEOMATIKA 2014
LAPORAN
Dibuat untuk Memenuhi Tugas Praktikum Mata Kuliah
GD4104 – Penginderaan Jauh Lingkungan
Asisten :
Muhammad Taufik, S.T.
Oleh:
Sahat Jeriko Pardede 15112003
Daniel Arianto T. 15112016
Aris Stiawan 15112018
Dirga Prana Tarigan 15112055
PROGRAM STUDI TEKNIK GEODESI DAN GEOMATIKA
FAKULTAS ILMU DAN TEKNOLOGI KEBUMIAN
INSTITUT TEKNOLOGI BANDUNG
ABSTRAK
BAB 1 PENDAHULUAN
1.1 Latar Belakang
Seiring dengan berkembangnya teknologi, informasi mengenai permukaan bumi dapat dilakukan dengan jarak jauh (alat tertentu) tanpa kontak langsung terhadap obyek, wilayah, atau gejala yang dikaji. Penggunaan sensor radiasi elektromagnetik untuk merekam gambar lingkungan bumi dapat diinterpretasikan menjadi informasi yang berguna. Fenomena ini disebut dengan penginderaan jauh (remote sensing).
1.2 Rumusan Masalah
Dari latar belakang yang telah dikemukakan diatas, maka dapat ditarik beberapa rumusan masalah, yaitu:
1. Bagaimana cara melakukan koreksi atmosferik mnggunakan software PCI Geomatika 2014?
2. Bagaimana perbandingan hasil citra yang telah dikoreksi atmosferik dengan citra yang belum dikoreksi atmosferik?
1.3 Tujuan
Tujuan dari praktikum kali ini adalah :
1. Mengetahui cara melakukan koreksi atmosferik mnggunakan software PCI Geomatika 2014.
2. Mengetahui perbedaan hasil citra yang telah dikoreksi atmosferik dengan citra yang belum dikoreksi atmosferik.
1.4 Metodologi
1.4.1 Alat dan Bahan
1.4.2 Langkah Kerja
Citra Satelit Landsat-7
Buka PCI Geomatika 2014
Open FIle
Koreksi Atmosferik pada Menu Analysis
BAB 2
PENGOLAHAN DATA DAN HASIL
2.1 Pengolahan Data
1. Buka software PCI Geomatika 2014, hingga muncul tampilan seperti berikut, pilih menu Focus sehingga akan muncul kotak kerja seperti dibawah ini
Gambar 1. Tampilan awal software PCI Geomatika
2. Pilih menu Tools, lalu pilih Algoritma Librarian, sehingga akan muncul kotak dialog seperti di bawah, kemudian klik Find dan centang pada “Match algorithm description using any keyword”, kemudian tuliskan “Landsat” pada kolom Find What, lalu klik Find Next dan pilih CDLAND7.

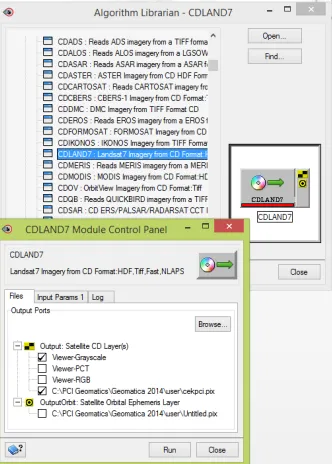

Gambar 3. Kotak Dialog Algoritma Librarian
3. Kemudian muncul kotak dialog CDLAND7 Module Control Panel pada menu File pada Output centang pada kotak “viewer grayscale” dan kotak lokasi software PCI Geomatika 2014 di instal. Kemudian tentukan tempat menyimpan output dari citra yang akan diolah dengan klik Browse.
Gambar 4. Kotak dialog CDLAND7 Module Control Panel bagian File

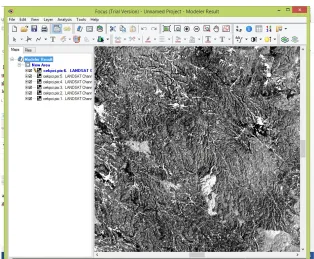

Gambar 5. Kotak dialog CDLAND7 Module Control Panel bagian Input Params 1
5. Kemudian akan muncul citra yang akan diolah
Gambar 6. Citra Satelit Landsat-7 yang akan dikoreksi atmosferik
Gambar 7. Menu Analysis Gambar 8. Kotak Dialog Atmospheric Correction
Pada kotak dialog Atmospheric Correction terdapat menu ATCOR – Ground Reflectance dan pilih Sensor and Image Setting, kemudian masukkan file hasil proses sebelumnya, setelah file dimasukkan pada kolom Sensor Information akan terisi secara otomatis, kemudian tentukan lokasi penyimpanan dari hasil Atmospheric Correction. Dan klik Next.

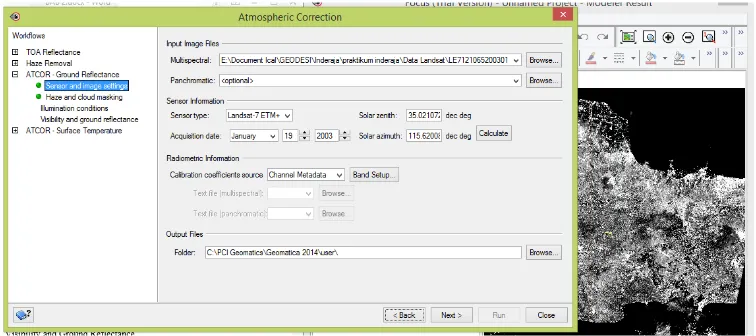

Gambar 9. Kotak Dialog Atmospheric Correction bagian Sensor and Image Setting
Gambar 10. Kotak Dialog Atmospheric Correction bagian Haze and Cloud Masking
8. Selanjutnya adalah menu Illumination Condition, isilah informasi ketinggian satelit pada waktu akuisisi data, kemudian klik Next. Maka akan ke menu Visibility and Ground Reflectance, kemudian klik Run. Sehingga citra akan diproses oleh
software untuk dikoreksi atmosferik. Tunggu sampai proses selesai kemudian pada kotak kerja Focus citra yang telah terkoreksi atmosferik secara otomatis akan ditampilkan.
2.2 Hasil Pengolahan Data
Berikut adalah tampilan dari citra satelit sebelum dan sesudah koreksi atmosferik menggunakan software PCI Geomatika 2014 :
Gambar 12. Citra Satelit Sebelum Koreksi Amosferik
BAB 3
ANALISIS DAN KESIMPULAN
3.1 Analisis
Atmosfer memancarkan radiasi kearah atas (sesuai dengan hukum Planck) sebagai fungsi dari suhu pada ketinggian yang berbeda. Total energi yang diterima oleh sensor merupakan integrasi dari ‘view path’ setiap kontribusi ketinggian.
Penghapusan pengaruh atmosfer merupakan langkah penting dalam pra-pengolahan analisis citra dari hasil reflektansi permukaan. Sifat atmosfer seperti jumlah uap air, distribusi aerosol, dan visibilitas pada citra harus diketahui sedangkan pengukuran langsung sifat-sifat atmosfer tidak tersedia, maka harus dikoreksi dari citra itu sendiri. Khususnya citra memiliki informasi spektral (pixel) yang dapat mengukur efek penyerapan uap air di atmosfer. Sifat atmosfer ini digunakan untuk membatasi model citra yang akurat berdasarkan pancaran radiasi atmosfer untuk menghasilkan perkiraan reflektansi permukaan bumi sebenarnya.
Pengerjaan dilakukan secara otomatis dalam menghitung visibilitas di daerah-daerah yang mengandung referensi piksel. Fase ini memilih salah satu dari katalog atmosfer yang tersedia dalam katalog, yaitu profil ketinggian tekanan, suhu dan kelembaban serta jenis aerosol. Visibilitas diperoleh dengan cara mencocokkan DN dalam model saluran spektral target reflektansi yang diketahui ke daerah-daerah non-referensi (belum diketahui). Langkah kedua adalah penghapusan kabut berdasarkan statistik pencocokan histogram pada daerah kabut dari bagian yang tampak dari cuplikan citra untuk masing-masing sektor dan setiap band. Langkah terakhir adalah perhitungan gambar reflektansi tanah termasuk koreksi adjacency, dan perhitungan kecerahan tanah.
3.2 Kesimpulan
Koreksi atmosferik sebuah citra satelit, pada praktikum ini menggunakan citra satelit Landsat-7 dapat dilakukan menggunakan software PCI Geomatika 2014 dengan langkah-langkah yang telah dijelaskan pada Bab 2. Setelah dilakukan koreksi atmosferik dapat diketahui perbedaan dari kedua citra yang terletak pada ketajaman dari citra tersebut. Citra yang telah dikoreksi memiliki intensitas awan yang lebih sedikit sehingga memperjelas tampilan dari citra tersebut. Namun koreksi atmosferik tidak dapat menghilangkan semua awan dari citra, hanya awan yang relatif yang tereduksi.
3.3 Saran
