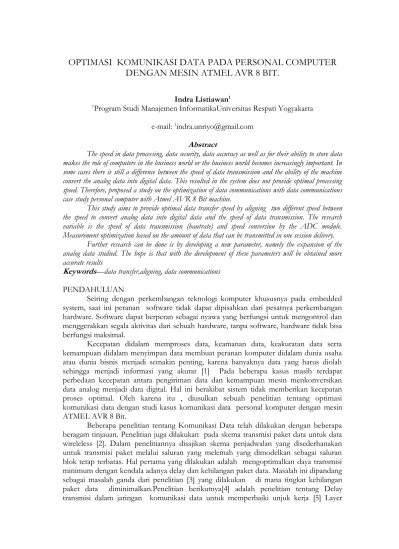

OPTIMASI KOMUNIKASI DATA PADA PERSONAL COMPUTER
DENGAN MESIN ATMEL AVR 8 BIT.
Indra Listiawan1
1Program Studi Manajemen InformatikaUniversitas Respati Yogyakarta
e-mail:1indra.unriyo@gmail.com
Abstract
The speed in data processing, data security, data accuracy as well as for their ability to store data makes the role of computers in the business world or the business world becomes increasingly important. In some cases there is still a difference between the speed of data transmission and the ability of the machine convert the analog data into digital data. This resulted in the system does not provide optimal processing speed. Therefore, proposed a study on the optimization of data communications with data communications case study personal computer with Atmel AVR 8 Bit machine.
This study aims to provide optimal data transfer speed by aligning two different speed between the speed to convert analog data into digital data and the speed of data transmission. The research variable is the speed of data transmission (bautrate) and speed conversion by the ADC module. Measurement optimization based on the amount of data that can be transmitted in one session delivery.
Further research can be done is by developing a new parameter, namely the expansion of the analog data studied. The hope is that with the development of these parameters will be obtained more accurate results
Keywords—data transfer,aligning, data communications
PENDAHULUAN
Seiring dengan perkembangan teknologi komputer khususnya pada embedded system, saat ini peranan software tidak dapat dipisahkan dari pesatnya perkembangan hardware. Software dapat berperan sebagai nyawa yang berfungsi untuk mengontrol dan menggerakkan segala aktivitas dari sebuah hardware, tanpa software, hardware tidak bisa berfungsi maksimal.
Kecepatan didalam memproses data, keamanan data, keakuratan data serta kemampuan didalam menyimpan data membuat peranan komputer didalam dunia usaha atau dunia bisnis menjadi semakin penting, karena banyaknya data yang harus diolah sehingga menjadi informasi yang akurat [1] Pada beberapa kasus masih terdapat perbedaan kecepatan antara pengiriman data dan kemampuan mesin menkonversikan data analog menjadi data digital. Hal ini berakibat sistem tidak memberikan kecepatan proses optimal. Oleh karena itu , diusulkan sebuah penelitian tentang optimasi komunikasi data dengan studi kasus komunikasi data personal komputer dengan mesin ATMEL AVR 8 Bit.
IJCCSVol. x, No. x, July201x : first_page–end_page
mengubah karakteristik lalu lintas data untuk mengantisipasi kehilangan paket data saat data dikirimkan yaitu dengan cara membuat proses delay dalam paket transmisi. Penundaan ini counter prinsip upaya terbaik tetapi dapat mengurangi burstimes lalu lintas data dan meningkatkan efisiensi operasi pada jaringan secara keseluruhan - khususnya dalam jaringan dengan paket buffer kecil.Kemudian penelitian [1] tentang Aplikasi Komunikasi Data Antara Kunci Elektronik dan PC Menggunakan Port Serial Penelitian ini bertujuan untuk mengembangkan fungsi AT89C52 yang tidak hanya sebagai kontrol untuk menggerakkan perangkat keras secara fisik tetapi juga mampu sebagai media komunikasi data. Dengan cara, membangun sistem aplikasi yang dapat mengirimkan dan menerima komunikasi data string dari Mikrokontroler ke PC maupun sebaliknya, menggunakan port serial dan pemrograman Visual basic
METODE PENELITIAN
Dalam perancangan Sistem Filter Data ini akan dibangun suatu sistem transmit data yang dapat mengatur sinkronisasi kecepatan transmit data dapat dengan kecepatan konversi data dari analog menjadi digital dan sistem juga menyaring data sehingga data yang yang terkirimkan adalah data yang benar (valid) [6]. Data yang ditransmisikan akan ditampilkan dalam bentuk tabel dan graphik sehingga dapat dilakukan perbandingan antara data transmisi yang menggunakan sistem sinkron data dan data hasil transmisi yang tidak menggunakan sistem.
Algoritma Sistem
1. Inisialisasi modul adc dan inisialisasi serial 2. Konversi data analog oleh ADC.
3. Cari data terbesar, bila data terbesar ditemukan maka data akan dikumpulkan dalam satu paket data sebesar 6 byte.
4. Data terbesar akan dikirim oleh serial bila serial selesai mengirimkan data Inisialisasi serial adalah mempersiapkan format data yang akan dikirim, pertama lihat dahulu kecepatan maksimal (bautrate)115.200 bps[7]. Format data berupa satu start, satu stop dan 8 bit data (10 bit yang dikirim) sehingga bisa mentransmisikan sebesar 11520 data dalam satu detik.
Inisialisasi modul ADC adalah proses menentukan dari port mana data yang datang akan dikonversikan oleh ADC, kemudian menentukan nilai acuan ADC, menentukan kapan ADC mengkonversi, menentukan kecepatan konversi ADC. Terdapat pula mekanisme pelaporan saat ADC selesai mengkonversi dalam hal ini meggunakan interup agar data dapat dikumpulkan dalam paket data.
3
Sistem Filter Data Filter Data Analog
Modul ADC
Modul Serial Preview Data
Kirim data Analog sekaligus filter data
Kirim data Digital
Ubah data Analog jadi data Digital
ADC kemudian akan mengirimkan paket data setelah mengumpulkan data pada sesi ke6912/1920 = 2,6, baru dikirim. Oleh karena modul ADC bekerja mengkonversi lebih cepat 2,6 kalinya dari kecepatan serial mentransmit data maka data akan dikirimkan pada sesi konversi ke-2 atau ke-3. Gambar 1 skema kerja Sistem Filter Data.
Gambar 1 skema kerja Sistem Filter Data
HASIL DAN PEMBAHASAN
Penelitian ini memberikan data awal berupa tegangan 1,2,3 dan 4 volt dalam 4 sesi yang berbeda sebagai data analog. Pengiriman data dilakukan dengan 2 cara [9] yaitu dengan penyaringan dan tanpa penyaringan data. Hasil penelitian dengan data yang tidak disaring tampak seperti gambar 2
Gambar 2. Hasil pengiriman data yang tidak disaring
IJCCSVol. x, No. x, July201x : first_page–end_page
Sedangkan pengiriman data dengan pemilihan data yang maksimal maka akan diperoleh pada voltase yang diinginkan seperti pada gambar 4. berikut.
Gambar 4 . Pengiriman data dengan penyaringan
5
Gambar 5 . data angka dengan penyaringan
KESIMPULAN
Hasil penelitian menghasilkan beberapa kesimpulan yaitu :
a) Sistem dapat bekerja sesuai dengan rancangan, hal ini diketahui setelah dilakukan pengujian terhadap sistem setelah implementasi.
b) Pengiriman data analog dapat dilakukan melalui penyaringan terlebih dahulu ataupun tidak. Hasil pengiriman data oleh serial akan berbeda bila tiak dilakukan penyaringan data.
c) Data analog akan dikirimkan terus menerus hingga dilakukan penghentian melalui tombol stop. Selama data analog dikirim maka modul ADC dan serial akan terus bekerja mengkonversi data dan mengirimkan data, sehingga tampilan data berupa grafik yang bergerak terus menerus (kontinyu).
d) Pengamatan terhadap hasil penelitian dapat berupa grafik yang bergerak terus menerus atau berupa angka hasil koversi yang tampil terus menerus. Hal ini memudahkan peneliti melakukan pengamatan.
SARAN
Beberapa saran dapat disampaikan agar hasil penelitian lebih akurat:
a) Penelitan lebih lanjut dapat dilakukan yakni dengan mengembangkan parameter baru yaitu perluasan pada data analog yang diteliti. Harapannya adalah dengan pengembangan parameter ini akan diperoleh hasil yang lebih akurat.
IJCCSVol. x, No. x, July201x : first_page–end_page
[1] BudiArianto S K, R, 2006, Aplikasi Komunikasi Data Antara Kunci Elektronik dan PC menggunakan Port Serial, Informatika LIPI
[2] Her W, Naryan, 2002,OptimasiKomunikasi Data PadaPersonal Computer dengan
Mesin Atmel AVR 8 Bit.,Conference on Information Sciences and Systems (CISS), Princeton, NJ.
[3] Rajan D, 2003,Delay-Bounded Packet Scheduling of Bursty Traffic over Wireless Channels,IEEE Transactions On Information Theory, Vol. XX
[4] Chai, Y dkk, 2011, Delaying Transmissions in Data Communication Networks to Improve Transport- Layer Performance
[5] Al-Fedaghi,S,2012,Conceptual Foundation For Shanon Weaver Model Of Communication, InternationalJournal Of Computing, Volume 7
[6] Straub, J, 2012,Model Based Data Transmission: Analysis of Link Budget Requirement Reduction,Communications and NetworkJournal, Vol. 4
[7] Olakanmi,O, 2012, RC4c : A Secured Way to View Data Transmission in Wireless Communication Networks, International Journal of Computer Networks & Communications (IJCNC), Volume 4
[8] Agrawal, A, 2012, Data Transmission Using Laser Light, InternationalJournal of Advanced Computer Technology (IJACT), Vol. 1
[9] Singleton, T,W, 2012,Testing Controls Associated With Data Transfers, ISACA
