INTISARI
Perencanaan pabrik Acrylonitrile ini diharapkan dapat berproduksi dengan
kapasitas 10.000 ton / tahun. Pabrik beroperasi secara continuous selama 330 hari
dalam setahun.
Acrylonit rile t ermasuk salah sat u golongan organic t erut ama unt uk bahan
baku pembuat an Nit rile Rubber. Pada t ahun 1950 hampir semua Acrylonit rile
yang diproduksi dijadikan Acrylic Fiber.
Nitrile Rubber ini mempunyai banyak sifat penting dalam
perkembangannya, termasuk tahan terhadap bahan kimia, minyak, pelarut, panas,
goresan, sifat – sifat dielektrikdan fleksibelitas temperature yang rendah.
Penggunaan Nitrile Rubber ini antara lain adalah sebagai karet yang tahan
terhadap minyak, bahan pelapis tangki, lem atau perekat, penutup pelindung,
insulasi listrik, dan lain –lain. Secara singkat, uraian proses dari pabrik
Acrylonitrile sebagai berikut :
Ethylene cyanohidrine diuraikan secara perlahan – lahan menjadi
Acrylonitrile dan air. Ethylene cyanohidrine dimurniakan oleh vacuum destilasi
dengan bantuan katalis dehidrasiseparti active alumina. Reaksi ini dijalankan pada
tekanan atmosfer atau dibawahnya. Pada fase uap diantarasuhu 250 – 300 oC atau
dalam fase liquid. Produk dari reaksi ini dikondensasi dan dimasukkan ke
decanter dimana air akan dipisahkan dan dibuang. Crude Acrylonitrile akan
masuk ke kolom frksinasi, dimana hasil dari atas kolom yang mempunyai titik
didih rendah dikembalikan ke ethylene cyanohidrine lagi. Produk bawah
mengandung kotoran – kotoran dengan titik didih tinggi dan diasanya dibuang.
Dari bagian tengah kolom dihasilkan Acrylonitrile dengan kemurnian 99 % dan
v
Pendirian pabrik berlokasi di PIER, Pasuruan dengan ketentuan :
1. Perencanaan Operasi : 24 jam/hari
330 hari per tahun
2. Kapasitas Produksi : 10000 ton per tahun
3. Bahan Baku : Ethylene Cyanohidrine
4. Konsumsi utilitas :
• Air
• Steam
• Bahan bakar
• Dowtherm A
• Listrik
5. Bentuk Perusahaan : Perseroan terbatas
6. Struktu Organisasi : Garis dan Staff
7. Jumlah Tenaga kerja : 232 orang
8. Umur Pabrik : 10 tahun
9. Masa Konstruksi : 2 tahun
10.Lokasi Pabrik : PIER, Pasuruan
11.Analisa Ekonomi
• Pembiayaan
Modal Tetap (FCI) = Rp. 175.757.132.541,-
Modal Kerja (WCI) = Rp. 79.438.665.455,-
Modal Total (TCI) = Rp. 255.195.797.995,-
• Penerimaan
Hasil penjualan = Rp. 410.000.000.000,-
• Rehabilitasi Perusahaan
Investasi pada akhir masa konstruksi = Rp.304.423.067.429,-
Laju pengembalian Modal (ROE) = 28,29 % per tahun
Waktu pengembalian Modal (POT) = 4,43 tahun
Break Event Point (BEP) = 36 %
DAFTAR TABEL

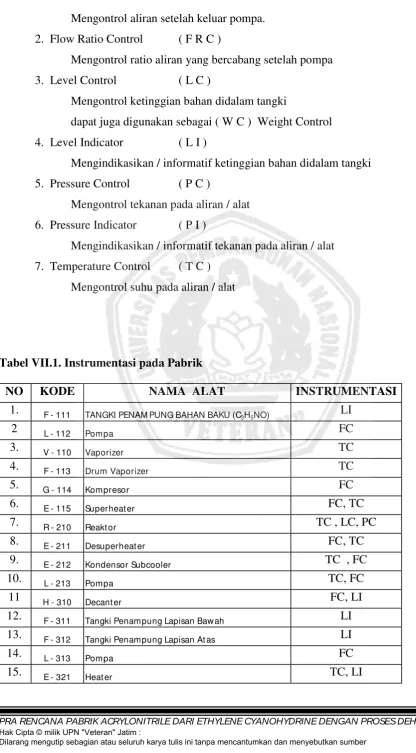

Tabel VII.1. Instrumentasi pada Pabrik ………... VII - 5
Tabel VII.2. Jenis Dan Jumlah Fire – Extinguisher ………. VII - 7
Tabel VIII.2.1. Baku mutu air baku harian ……….………… VIII-7
Tabel VIII.2.3. Karakteristik Air boiler dan Air pendingin ………… VIII-9
Tabel VIII.4.1. Kebutuhan Listrik Untuk Peralatan Proses Dan Utilitas
……….……….……….…… VIII-60
Tabel VIII.4.2. Kebutuhan Listrik Untuk Penerangan Ruang Pabrik
Dan Daerah Proses ……….………. VIII-62
Tabel IX.1. Pembagian Luas Pabrik ……….……… IX - 8
Tabel X.1. Jadwal Kerja Karyawan Proses ……….…… X - 11
Tabel X.2. Perincian Jumlah Tenaga Kerja ……….…… X - 13
Tabel XI.4.A. Hubungan kapasitas produksi dan biaya produksi … XI - 8
Tabel XI.4.B. Hubungan antara tahun konstruksi dengan modal sendiri
……….……….……….…… XI - 9
Tabel XI.4.C. Hubungan antara tahun konstruksi dengan modal pinjaman ……….……….……….……… XI - 9
Tabel XI.4.D. Tabel Cash Flow ……….……….…… XI - 10
Tabel XI.4.E. Pay Out Periode ……….……….…… XI - 14
vii
DAFTAR GAMBAR

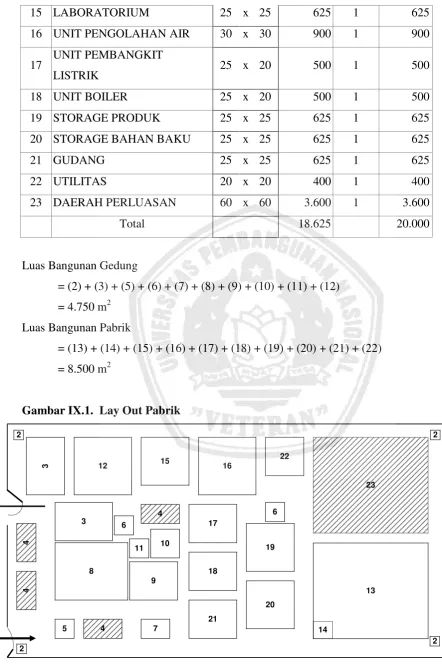

Gambar IX.1 Lay Out Pabrik ……….……….………… IX - 9
Gambar IX.2 Peta Lokasi Pabrik ……….……….……… IX - 10

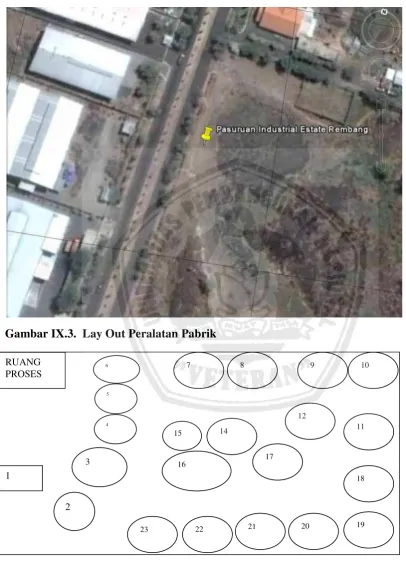

Gambar IX.3 Lay Out Peralatan Pabrik ……….………. IX - 10
Gambar X.1 Struktur Organisasi Perusahaan ……….………… X - 14
Gambar XI.1 Grafik BEP ……….……….……… XI - 17
DAFTAR ISI
HALAMAN JUDUL ……….……….………. i
KATA PENGANTAR ……….……….………. ii
INTISARI ……….……….……….……… iv
DAFTAR TABEL ……….……….……….…… vi
DAFTAR GAMBAR ……….……….……… vii
DAFTAR ISI ……….……….……….………… viii
BAB I PENDAHULUAN ……….……….……… I – 1
BAB II SELEKSI DAN URAIAN PROSES ……….…… II – 1
BAB III NERACA MASSA ……….……….……. III – 1
BAB IV NERACA PANAS ……….……….…….. IV – 1
BAB V SPESIFIKASI ALAT ……….……… V – 1
BAB VI PERENCANAAN ALAT UTAMA ……….. VI – 1
BAB VII INSTRUMENTASI DAN KESELAMATAN KERJA …. VII – 1
BAB VIII UTILITAS ……….……….……… VIII – 1
BAB IX LOKASI DAN TATA LETAK PABRIK ……….. IX – 1
BAB X ORGANISASI PERUSAHAAN ……….………… X – 1
BAB XI ANALISA EKONOMI ……….……….….. XI – 1
BAB XII DISKUSI DAN KESIMPULAN ………. XII – 1
BAB I PENDAHULUAN
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE FENGAN PROSES DEHIDRASI
BAB I
PENDAHULUAN
I.1 Sejarah Acrylonitrile
Acrylonitrile (Vinyl Cianide), CH2 = CHCN adalahsu8atu liquida yang tak berwarna
dengan bau yang sedikit tajam (pedas), acrylonitrile ini diketemukan padatahun1983 oleh
seorang ahli kimia berkebangsaan Prancis yaitu CH. Moureau dengan cara dehidrasi dari
Acrylamide atau Ethylene Cyanohidrine dengan fosfor Pentaoksida.
HOCH2CH2CH atau CH2 = CHCONH2 CH2CHCN + H2O
Senyawa Acrylonitrile yang sangat berguna ini hamper tidak pernah dikenal sampai
sesaat sebelum perangdunia kedua ketika bangsa jerman mulai mengembangkan kopolimer
dari Acrylonitrile ini dengan butadiene untuk dijadikan karet yang tahan terhadap minyak.
Acrylonitrile di produksi di AmerikaSerikat mulai tahun 1940, dan beberapa tahun kemudian
dikembangkan dengan cepat selama perang berlangsung, terutama sekali untuk Nitrile rubber,
yang digunakan untuk pelapis yang dapat berfungsi sebagai seal atau penahan pada tangki
bahan bakar pesawat terbang.Sejak saatitu penggunaan Acrylonitrile mulai berkembang
secara luas, terutama sekali untuk synthetic fiber, plastic modifikasi natural fiber, hidrolisis
polimer menjadi poly elektrotyles dan sebagai bahan kimia lanjutan.
Sejak tahun 1950, hamper seluruh Acrylonitrile yang diproduksi dibuat Acrylic Fiber.
Produk yang dipergunakan saat ini mempunyai kemurnian yang sangat tinggi, kotoran –
kotoran yang selain air hanya dalam beberapa bagian per juta, sedangkan adanya beberapa
persen air sangat diperlukian untuk memperbaiki kestabilan dari produk yang dihasilkan.
I.2 Perkembangan Acrylonitrile
Perkembangan pasar Acrylonitrile didunia pada tahun 1994 sebesar 1,9 juta ton dan
meningkat pada tahun 2001 sebesar 2,2 juta ton per tahun. Pengeksport terbesar berasal dari
USA, Denmark, dan Prancis. Sedangkan pengimport terbesar berasal dari Jerman, Taiwan,
UK, Belgia, dan Jepang. (www.mindbrand.com)
Chemical market report di USA pada tanggal 19 Agustus 2002 melaporkan kapasitas
pabrik Acrylonitrile di USA :
BAB I PENDAHULUAN I- 2
Produsen Juta pound / tahun
BP Chemicals, Greenlake, Texas 1000
BP Chemicals, Lima, Ohio 410
Cytec Industries, Avandle, LA 475
Du Port, Beamount, Texas 400
Solutia, Alvin, Texas 1100
Stering Chemicals, Texas City, Texas 750
TOTAL 4135
Atau kalau di konversikan ke kilogram adalah sebesar 2067500 ton / tahun.
Permintaan eksport Acrylonitrile di USA :
Tahun Milliar Pound
1996 1717
1997 1712
1998 1648
1999 1649
2000 1690
2001 1168
(www.findarticles.com)
Di Indonesia sebagian besar kebutuhan Acrylonitrile di import dari beberapa Negara
antara lain Jepang, Republik Korea, Singapura, Belanda, Jerman, Belgia, Luxemburg,
Norwegia, Spanyol, Hongkong, Taiwan, USA, UK, Italia, Prancis, Malaysia, Austria. Data
export dan import Indonesia ditunjukkan pada table berikut :
Tahun Import (Kg) Export (Kg)
2004 10420707 866
2005 7060166 3108
2006 7808004 -
2007 8315807 -
2008 6412171 21
BAB I PENDAHULUAN I- 3
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
I.3 Proses Pembuatan Acrylonitrile
Adapun beberapa macam cara untuk membuat Acrylonitrile, yaitu :
1. Reaksi antara Acetylene dan hydrogen Cyanide dengan katalisator Cuprous Chloride
CH = CH + HCN CH2 = CH – CN
Hasil mentah banyak mengandung hasil ikatan seperti : Acetaldehide, Vinyl
Acetylene, Methyl Vynil Keton, 1 – Cyani Butana, dan Lactonotrile. Kerugian dari
proses adalah harga bahan baku yang relative mahal dan diperlukan regenerasi katalis.
2. Oksidasi katalitik campuran antara Propylene dan Ammonia dengan katalis udara
pada fase uap yang dikenal dengan nama Ammoksidasi
CH2 = CH – CH3 + NH3 + 1 ½ O2 CH2 = CHCN + H2O
Proses ini hanya bias diperoleh Acrylonitrile 70 % dengan hasil seperti : Hydrogen
Cyanide, Acetonitrile, dan Carbon Oxide.
3. Dehidrasi Ethylene cyanohidrine dengan katalisator alumina.
HOCH2CH2CN CH2 +CHCN + H2O
Pada proses ini diperoleh kemurnian Acrylonitrile kurang lebih 90 % berat. Sebagian
besar terdiri dari Acrylonitrile dan air dengan sedikit zat ikutan. Reaksi bias dijalankan dalam
fase cair atau gas pada tekanan atmosfer dan suhu 250o – 350oC.
I.4 Penggunaan Acrylonitrile
Acrylonitrile termasuk salah satu golongan organic terutama untuk bahan baku
pembuatan Nitrile Rubber. Pada tahun 1950 hampir semua Acrylonitrile yang diproduksi
dijadikan Acrylic Fiber.
Nitrile Rubber ini mempunyai banyak sifat penting dalam perkembangannya,
termasuk tahan terhadap bahan kimia, minyak, pelarut, panas, goresan, sifat – sifat
dielektrikdan fleksibelitas temperature yang rendah. Penggunaan Nitrile Rubber ini antara
lain adalah sebagai karet yang tahan terhadap minyak, bahan pelapis tangki, lem atau perekat,
penutup pelindung, insulasi listrik, dan lain –lain.
BAB I PENDAHULUAN I- 4
I.5 Sifat – sifat fisika dan kimia Acrylonitrile
1. Sifat fisika Acrylonitrile
• Bentuk = liquida, tidak berwarna
• Bau = sedikit tajam
• Rumus molekul = 53,06
• Tekanan kritis = 34,9 atm
• Volume kritis = 246oC
• Spesifik gravity = 0,806
• Densitas, 20oC = 0,8060g/ml
• Densitas 25oC = 0,8004g/ml
• Koonstanta dielektrik(33,5 megacycles) = 38
• Explosive limits(by volume mairat 25oC) = 3,05 – 17,0 % ± 0,5 %
• Titik beku = - 83,55 ±005oC
• Titik didih = 77,3oC
• Temperature pembakaran = 481oC
• Refraction molar (D line) = 15,67
• Refractive index N = - 1,3888
• Surface tension (24oC) = 27,3 dyne/cm
• Berat jenis uap = 1,83 (udara = 1)
• Tekanan uap
mmHg oC
50 8,7
100 23,6
250 45,5
500 64,7
BAB I PENDAHULUAN I- 5
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
• Azeotropes
Bp, oC Acrylonitrile, wt %
Benzene 73,3 47
Carbon tetrachloride 66,2 21
Methanol 61,4 39
Isoprophyl Alcohol 71,7 56
Air 71 88
• Kelarutan Acrylonitrile
t, oC Mass fraction, %
Acrylonitrile in water Water in Acrylonitrile
0 7,15 2,1
10 7,17 2,55
20 7,30 3,08
30 7,51 3,82
40 7,9 4,85
50 8,41 6,15
60 9,1 7,65
70 9,9 9,21
80 11,1 10,95
2. Sifat kimia Acrylonitrile
BAB I PENDAHULUAN I- 6
• Acrylonitrile larut dalam pelarut - pelarut organictermasuk aceton, benzene, carbon tetrachloride, ether, ethyl acetat, methanol, petroleum toluene, xylem, dan beberapa
kerosene.
• Acrylonitrile ini beracun bagi pernafasan dan kulit.
• Mudah terbakar, batas peledakan di udara 3 - 17 %.
I.6 Bahan baku
1. Ethylene cyanohidrine
Ethylene cyanohidrine pertama kali dibuat paa tahun 1978 oleh erlemeyer yaitu
dengan memanaskan campuran ethylene oxide (C2H4O) dan cyanide (HCN) pada suhu 50 –
60 oC, reaksinya adalah :
CH2 – CH2 + HCN HOCH2CH2CN
O
Reaksi tersebut dioperasikan dengan menggunakan katalisator alkaline. Ethylene
Cyanohidrine dapat juga dibuat dari Ethylene Chlorohidrine dan sidium cyanide. Ethylene
cyanohidrine dapat dikonsumsi secara besar – besaran sebagai zat antara pembuatan
acrylonitrile dan ester asam acrylat.
2. Sifat fisike Ethylene cyanohidrine
o Bentuk = Liquida, kekuning - kuningan
o Rumus molekul = HOCH2CH2CN
o Berat molekul = 71
o Titik didih = 227 – 228 oC
o Titik nyala = -46 oC
o Spesifik gravity = 1,04
BAB I PENDAHULUAN I- 7
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
o Tekanan uap, 25 oC = 0,08 mmHg
117oC = 20 mmHg
3. Sifat kimia Ethylene cyanohidrine.
• Larut dalam air, aceton,metal etil keton, etanol, chloroform, dan dietil eter.
• Tidak larut dalam benzene, carbon tetrachloride dan naptha.
• Mudah terbakar.
4. Sifat fisika bahan pembantu (alumina / katalisator)
• Bentuk = Bola tidak berwarna
• Rumus molekul = Al2O3
• Berat molekul = 101,96
• Berat jenis = 60 lb / ft3
• Titik lebur = 1649 oC
• Ukuran (diameter) = 3 – 8 mm
BAB II SELEKSI DAN URAIAN PROSES
BAB II
SELEKSI DAN URAIAN PROSES
II.1 SELEKSI PROSES
Dalam pembuatan Acrylonitrile mempunyai 3 macam proses pembuatan :
1. Proses sohio
Proses ini didasarkan pada oksidasi propylene dan ammonia dengan katalis udara pada fase
uapyang dikenal dengan nama ammoksidasi. Reaksinya mengikuti persamaan sebagai
berikut :dengan perbandingan tertentu dimasukkan ke dalam fluidized bed reaktor. Kondisi
operasi bervariasi dari tekanan 20 -200 kPa, dan suhu 400 – 500 oC. Effluent dari reaktor
didinginkan dan dibersihkan dengan air dalam absorber, yang mengandung nitrogen
dikeluarkan. Larutan encer Acrylonitrile dan produk samping dimasukkan ke dalam kolom
recovery dimana crude Acrylonitrile, juga mengandung hydrogen cyanide dikeluarkan
melalui bagian atas. Air dan Acrylonitrile dikeluarkan lewat bawah kolom. Crude
Acrylonitrile pertama – tama dimasukkan kolom bagian atas dimana hydrogen Cyanide
dikeluarkan dilewatkan kolom produk untuk mendapatkan Acrylonitrile yang lebih murni.
BAB II SELEKSI DAN URAIAN PROSES II- 2
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Acrylonitriledapat dihasilkan dari reaksi acethylene dan hydrogen cyanide dengan
memakai katalis, baik pada kondisi fase liquid maupun fase gas. Reaksinya adalahg sebagai
berikut :
CH CH + HCN CH2 = CH – CN
Pada kondisi liquid, acethylene dan hydrogen cyanide dengan perbandingan tertentu
dimasukkan ke dalam reactor yang telah berisi larutan katalis. Reaksi ini biasanya berjalan
dalam suhu 80 -90 oC. Acrylonitrile yang diperoleh kemudian di destilasi, selanjutnya
dimurnikan dan dikeringkan dengan cara destialsi azeotrop.
Pada fase uap, acethylene dan hydrogen cyanide dengan perbandingan sama
direaksikan pada suhu 40 -60 oC dengan katalis alkali dan alkali tanah. Metal seperti
hydroxide, carbonate, cyanide pada penahan yang cocok ( biasanya charcoal ) dan biasa juga
fixed atau fluidized bed. Deoxygenasi dari charcoal yang digunakan dalam persiapan katalis
tampaknya sangat penting untuk menyatakan umur dan aktifasi katalis.
3. Proses dehidrasi dari ethylene cyanohidrine
Ethylene cyanohdrine adalah bahan baku yang pertama kali dipakai dalam
memproduksi Acrylonitrile.pada saat sekarang ini, dalam bentukmurni ethylene cyanohidrine
BAB II SELEKSI DAN URAIAN PROSES II- 3
adalah berupa liquida tidak berwarna dengan titik didih 227 -228 oC dan dihasilkan dari
reaksi ethylene oxide dengan hydrogen cyanide.
Ethylene cyanohidrine diuraikan secara perlahan – lahan menjadi Acrylonitrile dan
air. Ethylene cyanohidrine dimurniakan oleh vacuum destilasi dengan bantuan katalis
dehidrasiseparti active alumina. Reaksi ini dijalankan pada tekanan atmosfer atau
dibawahnya. Pada fase uap diantarasuhu 250 – 300 oC atau dalam fase liquid. Produk dari
reaksi ini dikondensasi dan dimasukkan ke decanter dimana air akan dipisahkan dan dibuang.
Crude Acrylonitrile akan masuk ke kolom frksinasi, dimana hasil dari atas kolom yang
mempunyai titik didih rendah dikembalikan ke ethylene cyanohidrine lagi. Produk bawah
mengandung kotoran – kotoran dengan titik didih tinggi dan diasanya dibuang. Dari bagian
tengah kolom dihasilkan Acrylonitrile dengan kemurnian 99 % dan dikirim kebagian
penyimpanan. (Keyes)
Reaksinya adalah sebagai berikut :
HOCH2CH2CN CH2 = CHCN + H2O
Dari ketiga macam proses yang telah diuraikan diatas maka dipilih salah satu untuk
membuat Acrylonitrile yaitu proses dehidrasidari ethylene cyanohidrine.
Pemilihan proses ini dengan pertimbangan sebagai berikut:
Investasi dan biaya produksi yang lebih murah dibandingkan kedua proses yang lain diatas,
hal ini disebabkan oleh :
o Bahan baku yang digunakan hanya satu macam saja, sedangkan proses yang lainnya
lebih dari satu macam bahan baku.
o Proses produksinya lebih pendek.
o Dapat menggunakan satu buah reactor saja.
II.2 Uraian proses
Pembuatan Acrylonitrile denagan menggunakan proses dehidrasi dari ethylene
cyanohidrine dibagi menjadi tiga tahap yaitu :
BAB II SELEKSI DAN URAIAN PROSES II- 4
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Pada tahap ini, athylene cyanohidrine sebagai feed dalam bentuk cair dan mempunyai
kemurnia 99 % ( dengan C2H6O2, HCN, H2O sebagai impiurities). Feed ethylene
cyanohidrine dari tangki penyimpanan (F – 111) dan dari recycle dipompa (L – 334) menuju
vaporizer(V – 110) untuk diuapkan, liquida yang tidak teruapkan dalam vaporizer selanjutnya
keluar bersama denagn vapor yang terbentuk dan keduanya dipisahkan dengan menggunakan
bantuan drum vaporizer (F – 113), liquida dikembalikan lagi ke dalam vaporizer untuk
diuapkan kembali, sedang vapor dinaikkan tekananhingga 2 atm dan kemudian dipanaskan
dengan melewatkan superheater (E – 115) hingga suhu mencapai 250 oC kemudian
ethylenecyanohidrine (gas) menuju reaktor (R – 115).
2.Tahap reaksi
Ethylene cyanohidrine dalam fase gas pada suhu 250 oCyang keluar dari
superheaterselanjutnya dialirkan ke dalam reaktor, di dalam reaktor ethylene cyanohidrine
akan mengalami reaksi dehidrasi menjadi Acrylonitrile dan air, dengan persamaan reaksi
sebagai berikut :
HOCH2CH2CN CH2 = CHCN + H2O
Reaksi yang terjadi adalah endothermic sehingga membutuhkan panas untuk menjaga
agarsuhu di dalam reactor konstan. Sebagai pemanas dipaki saturated steam yang masuk pada
suhu270 oC. Hasil reaksi yang berupa Acrylonitrile, air dan impurities lainnya dikondensasi
sekaligus didinginkan sampai mencapai suhu kamar di dalam kondensor subcooler (E – 212)
sampai suhu kamar, akan tetapi terlebih dahulu kelebihan panas yang dibawa oleh gas – gas
keluar dari reactor (panas superheater) harus dihilangkan / atau diturunkan hingga
mencapaisuhu dewpoint dari gas – gas keluar reactor yaitu dengan melewatkan ke dalam
desuperheated (E – 211).
3.Tahap pemurnian hasil
Produk yang keluar dari kondensor subcooler dialirkan dalam decanter (H – 310)
untuk dipisahkan air dan komponen impurities. Acrylonitrile yang berada di bagian bawah
decanter masih mengandung sedikit air, ethylene cyanohidrine, sehingga perlu pemurnian
lebih lanjut dalam kolom destilasi ( D – 310), sedang pada bagian atas komponen impurities
terikut semuanya beserta air ditampung dalam tangki penampung (F – 312), sedang lapisan
bawah juga dutampung dalam tangki penampung (F – 311).
BAB II SELEKSI DAN URAIAN PROSES II- 5
Dari tangki penampung (F – 311) Acrylonitrile yang masih mengandung airdan
ethylene cyanohidrine dipompa (L – 313) menuju heater destilasi (E – 321)untuk dipanaskan
sampai suhu didihnya 84,64 oC, kemuian masuk ke kolom destilasi. Produk atas kolom
destilasi dikondensasi dalam total kondensor (E – 322), lalu ditampung sementara dalam
akumulator (F323). Dari akumulator produk dipompa (L – 324) sebagian dimasukkan
kembali ke puncak kolom destilasi sebagai refluks,sebagian lagi dialirkan menuju cooler (E –
325). Dari cooler selanjutnya ditampung dalam tangki penampung produk Acrylonitrile (F –
326).
Produk bawah kolom destilasi dimasukkan ke reboiler (E – 327). Uap yang keluar
dari reboiler dimasukkan lagi ke dalam kolom destilasi, sedangkan sebagian lagi yang berupa
liquida dengan bantuan pompa (L – 331) dialirkan menuju evaporator (V – 330). Liquida
yang keluar dari evaporatordi bagian bawah dialirkan kembali ke vaporizersebagia recycle
BAB III NERACA M ASSA
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE FENGAN PROSES DEHIDRASI
BAB III
NERACA MASSA
kapasitas produksi = 10000 ton / tahun Operasi = 330 hari / tahun Basis Perhitungan = 1 jam operasi
Produksi Acrylonitrile = 1262,6263 kg/jam
Berat Molekul Senyawa :
Ethylene Cyanohydrine / C3H5NO = 71,08
Ethylene Glycol / C2H6O2 = 62,07
Hydrogen Cyanide / HCN = 27,03 Air / H2O = 18,02
Acrylonitrile / C3H3N = 53,06
Etylene Cyanohydrine yang digunakan sebagai bahan baku mempunyai spesifikasi sebagai berikut :
Kemurnian = 99,15%
Impurities yang terkandung dalam ethylene cyanohydrine :
Ethylene Glycol / C2H6O2 = 0,20%
Air / H2O = 0,50%
HCN / HCN = 0,15% Total Persentase = 100,00%
BAB III NERACA M ASSA III- 2
1. Vaporizer
Neraca Massa Vaporizer
masuk keluar
Vapor Keluar Vaporizer
C3H5NO = 1.390,9933 kg C3H5NO = 1.362,5250 kg
C2H6O2 = 2,8058 kg C2H6O2 = 2,7770 kg
HCN = 2,1044 kg HCN = 2,0996 kg H2O = 7,0146 kg H2O = 7,0084 kg
sub total = 1.374,4101 kg
Liquid tak teruapkan di vaporizer
C3H5NO = 28,4683 kg
C2H6O2 = 0,0288 kg
HCN = 0,0047 kg H2O = 0,0062 kg
sub total = 28,5080 kg
TOTAL = 1.402,9181 kg TOTAL = 1.402,9181 kg
2. Reaktor
Neraca massa di reaktor
masuk keluar
C3H5NO = 1.362,5250 kg C3H5NO = 136,2525 kg
C2H6O2 = 2,7770 kg C2H6O2 = 2,7770 kg
HCN = 2,0996 kg HCN = 2,0996 kg H2O = 7,0084 kg H2O = 286,8014 kg
C3H3N = 946,4795 kg
TOTAL = 1.374,4101 kg TOTAL = 1.374,4101 kg
3. Desuperheater
komponen Pisaturated fraksi mol (Zi) Ki Xi = Zi/Ki
C3H5NO 0,0714 0,0536 0,0705 0,7600
C2H6O2 0,1409 0,0012 0,1391 0,0090
HCN 22,244 0,0022 21,9535 0,0001 H2O 3,7686 0,4447 3,7193 0,1196
C3H3N 3,7437 0,4984 3,6947 0,1349
Total 1,0000 1,0235
BAB III NERACA M ASSA III- 3
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
4. kondensor subcooler
Neraca massa di kondensor subcooler
masuk keluar
C3H5NO = 136,2525 kg C3H5NO = 136,2525 kg
C2H6O2 = 2,7770 kg C2H6O2 = 2,7770 kg
HCN = 2,0996 kg HCN = 2,0996 kg H2O = 286,8014 kg H2O = 286,8014 kg
C3H3N = 946,4795 kg C3H3N = 946,4795 kg
TOTAL = 1.374,4101 kg TOTAL = 1.374,4101 kg
5. Decanter
neraca massa di decanter
MASUK KELUAR
C3H5NO = 136,2525 kg aliran bawah
C2H6O2 = 2,7770 kg C3H5NO = 106,5041 kg
HCN = 2,0996 kg H2O = 38,0786 kg
H2O = 286,8014 kg C3H3N = 925,9366 kg
C3H3N = 946,4795 kg sub total = 1.070,5193 kg aliran atas
C3H5NO = 29,7484 kg
C2H6O2 = 2,7770 kg
HCN = 2,0996 kg H2O = 248,7228 kg
C3H3N = 20,5429 kg
sub total = 303,8908 kg
TOTAL = 1.374,4101 kg TOTAL = 1.374,4101 kg
6. Distilasi
neraca massa di menara distilasi
MASUK KELUAR
bagian atas (distilat)
C3H5NO = 106,5041 kg H2O = 0,0952 kg
H2O = 38,0786 kg C3H3N = 925,8618 kg
C3H3N = 925,9366 kg sub total = 925,9570 kg bagian bawah (bottom)
C3H5NO = 106,5041 kg
H2O = 37,9834 kg
C3H3N = 0,0748 kg
sub total = 144,5623 kg
TOTAL = 1.070,5193 kg TOTAL = 1.070,5193 kg
BAB III NERACA M ASSA III- 4
7. Evaporator
neraca massa di evaporator
MASUK KELUAR
bagian atas
C3H5NO = 106,5041 kg H2O = 37,4482 kg
H2O = 37,9834 kg C3H3N = 0,0748 kg
C3H3N = 0,0748 kg sub total = 37,5230 kg bagian bawah
C3H5NO = 106,5041 kg
H2O = 0,5352 kg
sub total = 107,0393 kg
BAB IV NERACA PANAS
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE FENGAN PROSES DEHIDRASI
APPENDIX B
NERACA PANAS
Berat M olekul Senyaw a :
Et hylene Cyanohydrine / C3H5NO = 71.08
Et hylene Glycol / C2H6O2 = 62.07
Hydrogen Cyanide / HCN = 27.03
Air / H2O = 18.02
Acrylonit rile / C3H3N = 53.06
1. Vaporizer
Neraca Panas Vaporizer
Panas M asuk Panas Keluar
Komponen QF = Fi x HF 303.15 K komponen QN = Ni x HN 493.735 K
C3H5NO 15331.5290 C3H5NO 1645288.156
C2H6O2 8.2785 C2H6O2 3177.5378
HCN 36.9664 HCN 3306.3892
H2O 527.9142 H2O 27670.6484
Q steam 3012641.1520 Q loss 82515.4658
Sub total 3028545.8401 Q condensat 1279824.4720
Panas di dalam vaporizer
komponen QL = Li x HL 303.15 K
C3H5NO 13009.8496
C2H6O2 6.8058
HCN 3.0821
H2O 8.9848
Sub total 13028.7223
Total 3041782.6692 Total 3041782.6692
BAB IV NERACA PANAS IV- 2
2. Kompressor
Neraca Panas di kompresor
Panas M asuk Panas Keluar
Komponen QN = Ni x komponen QN = Ni x HN 500.1287K
C3H5NO 1645288.1560 C3H5NO 1651231.1650
C2H6O2 3177.5378 C2H6O2 3187.6094
HCN 3306.3892 HCN 3316.9738
H2O 27670.6484 H2O 27748.1350
ΔH compressor 6041.1518
Total 1685483.8832 Total 1685483.8832
3. Superheater
Neraca panas di superheat er
Panas M asuk Panas Keluar
Komponen QN = Ni x HN 500.1287K komponen QG = Gi x HG 523.15 K
C3H5NO 1651231.1650 C3H5NO 1674319.6797
C2H6O2 3187.6094 C2H6O2 3227.6584
HCN 3316.9738 HCN 3357.6972
H2O 27748.1350 H2O 28039.6961
Q St eam 42827.9999 Q Loss 1173.0424
Q Condensat 18194.1093
Total 1728311.8831 Total 1728311.8831
4. Reaktor
Neraca Panas di reakt or
Panas M asuk Panas Keluar
Komponen QG = Gi x HG 523.15 K komponen QP = Pi x HP 523.15 K
C3H5NO 1572883.8682 C3H5NO 1572883.8682
C2H6O2 3175.8185 C2H6O2 3175.8185
HCN 3110.3151 HCN 3110.3151
H2O 25221.0812 H2O 25221.0812
ΔHR 523.15 K 2594372.7972 H2O produk 1006949.5596
Q St eam 57644424.6658 C3H3N 33164594.7222
Q Loss 1578858.5742 Q Condensat 24488394.6070
BAB IV NERACA PANAS IV- 3
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
5. Desuperheater
Neraca Panas di desuperheat er
Panas M asuk Panas Keluar
Komponen QP = Pi x HP 523.15 K komponen QA = Ai x HA 414.601 K
C3H5NO 1572883.8682 C3H5NO 1492453.8110
C2H6O2 3175.8185 C2H6O2 3070.8859
HCN 3110.3151 HCN 2955.3890
H2O 1032170.6408 H2O 977937.0019
C3H3N 33164594.7222 C3H3N 33168196.2480
QD in 24748.5828 QD out 156070.6118
Total 35800683.9476 Total 35800683.9476
6. Kondensor subcooler
Neraca Panas di kondensor subcooler
Panas M asuk Panas Keluar
Komponen QA = Ai x HA 414.601 K komponen Qz = Zi x Hz 303.15 K
C3H5NO 1492453.8110 C3H5NO 193988.9612
C2H6O2 3070.8859 C2H6O2 457.4676
HCN 2955.3890 HCN -87.5328
H2O 977937.0019 H2O -419075.9407
C3H3N 33168196.2480 C3H3N 32545596.2729
QW in 5472307.0241 QW out 8796041.1317
Total 41.116.920.3599 Total 41.116.920.3599
7. Heater
Neraca Panas Heat er
Panas M asuk Panas Keluar
Komponen QM = M i x HM 303.15 K komponen QJ = Ji x HJ 357.790 K
C3H5NO 1173.8886 C3H5NO 14394.9276
H2O 2865.5311 H2O 29051.2830
C3H3N 7355.0427 C3H3N 91623.5417
Q st eam 225857.7930 Sub Total 135069.7522
komponen QU = Ui x HU 357.790 K
C3H5NO 0.0000
H2O 0.0000
C3H3N 47.8681
Sub Total 47.8681 Q condensat e 95948.4771
BAB IV NERACA PANAS IV- 4
Q loss 6186.158
Total 237.252.2554 Total 237.252.2554
8. Distilasi
Neraca Panas di Kondensor Dist ilasi
Panas M asuk Panas Keluar
Komponen QV = Vi x HV 352.8681 K komponen QL = Li x HL 318.15 K
C3H5NO 0.0000 C3H5NO 0.0000
H2O 297.0837 H2O 0.1198
C3H3N 606175.8632 C3H3N 422.7385
Q air pendingin 940754.9169 Sub Total 422.8582 komponen QD = Di x HD 318.15 K
C3H5NO 0.0000
H2O 9.8157
C3H3N 34650.6943
Sub Total 34660.5101
Q air pendingin 1512144.4954
Total 1547227.8637 Total 1547227.8637
Neraca Panas t ot al di rangkaian dist ilasi
Panas M asuk Panas Keluar
Komponen QJ = Ji x HJ 357.790 K (kJ) komponen QD = Di x HD 318.15 K (kJ)
C3H5NO 14394.9276 C3H5NO 0.0000
H2O 29051.2830 H2O 9.8157
C3H3N 91623.5417 C3H3N 34650.6943
Sub Total 135069.7522 Sub Total 135069.7522 komponen QU = Ui x HU 357.790 K (kJ) komponen QB = Bi x HB 386.770 K
(kJ)
C3H5NO 0.0000 C3H5NO 21750.8667
H2O 0.0000 H2O 39521.5261
C3H3N 47.8681 C3H3N 11.2105
Sub Total 47.8681 Sub Total 61283.6033
Q air pendingin 940754.9169 Q air pendingin 1512144.4954 Q st eam 971565.4636 Q condensat e 412738.5883
Q loss 26610.8036
BAB IV NERACA PANAS IV- 5
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
9. Cooler
Neraca Panas di Cooler
Panas M asuk Panas Keluar
Komponen QD = Di x HD 318.15 K komponen QY = Yi x HY 303.15 K
C3H5NO 0.0000 C3H5NO 0
H2O 9.8157 H2O -13.4513
C3H3N 34650.6943 C3H3N 13027.0960
QW in 2281596.7517 QW out 2303243.6170
Total 2316257.2617 Total 2316257.2617
10. Evaporator
Neraca Panas Evaporat or
Panas M asuk Panas Keluar
komponen QB = Bi x HB 386.770 K (kJ) komponen QK = Ki x HK 404.635 K (kJ)
C3H5NO 21750.8667 H2O 135770.7733
H2O 39521.5261 C3H3N 52.612
C3H3N 11.2105 Sub Total 135823.3853
Q st eam 201904.9954 komponen QR’ = Ri’ x
(kJ)
C3H5NO 36029.5014
H2O 32.7167
Sub Total 36062.2181
Q condensat e 85772.8953
Q loss 5530.1000
Total 263188.5987 Total 263188.5987
11 Kondensor
Neraca Panas di Cooler
Panas M asuk Panas Keluar
Komponen QK = Ki x HK 404.635 K (kJ) komponen QK’ = Ki x HK 318.15 K
H2O 135770.7733 H2O 40582.9146
C3H3N 52.612 C3H3N 9.341
QW in 9924857.1127 QW out 354535.4760
Total 10060680.4980 Total 10060680.4980
BAB V SPESIFIKASI ALAT
BAB V
SPESIFIKASI ALAT
1. Tangki Penampung C3H5NO (F-111)
Fungsi = Untuk menampung bahan baku Ethylene Cyanohidrine (C3H5NO)
Type = Silinder tegak dengan tutup atas elliptical dan tutup bawah berbentuk plat datar
Kapasitas = 15145,4929 ft3 Inside Diameter = 25,2388 ft Tebal Shell (Ts) = 7/16 in Tebal tutup (Th) = 7/16 in
Bahan = Carbon Steel SA – 285 grade C Jumlah tangki = 8 buah
Volume tiap tangki = 18931,8662 ft3
2. Pompa (L-112)
Fungsi = Mengalirkan bahan baku dari tangki penampung ke vaporizer
Type = Pompa Centrifugal Kapasitas = 2850,831 Kg/jam
Power = 0,7 Hp
Effisiensi Pompa = 19 % Effisiensi Motor = 80 % Bahan = Carbon Steel
BAB V SPESIFIKASI ALAT V- 2
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
3. Vaporizer (V-110)
Fungsi = Mengubah fase Ethylene Cyanohidrine dari fase liquid menjadi fase gas
Proses = Vaporizer with natural circulation Type = 1 – 2 Exchanger
Shell ID :
ID Shell = 13 ¼ in Baffle, B = 2,65 in Passes, n = 2
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 90 buah Pitch = 1 in2
4. Drum Vaporizer (F-113)
Fungsi = Untuk memisahkan gas / vapor yang terbentuk dengan liquid yang tidak teruapkan di vaporizer Type = Silinder tegak dengan tutup atas dan tutup bawah
berbentuk elliptical Kapasitas = 6284,9427 lb / jam Inside Diameter = 2,0660 ft Tebal Shell (Ts) = 3/16 in Tebal tutup (Th) = 3/16 in
Bahan = Carbon Steel SA – 285 grade C
Jumlah = 1 buah
5. Kompressor (G-114)
Fungsi = Untuk menaikkan tekanan sebelum masuk reaktor Type = rotary sliding vane
Kapasitas = 955,4689 cuft / menit
Tenaga = 50 Hp
Jumlah = 1 buah
BAB V SPESIFIKASI ALAT V- 3
6. Superheater (E-115)
Fungsi = Menaikkan suhu vapor dari 220,585 oC menjadi 250
o
C
Type = 1 – 2 Exchanger Shell ID :
ID Shell = 8 in Baffle, B = 1,6 in Passes, n = 2
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 26 buah Pitch = 1 in2
7. Reaktor (R-210)
Dapat dilihat di bab VI, perancangan alat utama
8. Desuperheater (E-211)
Fungsi = Menurunkan suhu vapor dari 250 oC menjadi 141,451 oC
Type = 2 – 4 Exchanger Shell ID :
ID Shell = 8 in Baffle, B = 1,6 in Passes, n = 4
Tube side :
OD pipa = ¾ in
BWG = 16
BAB V SPESIFIKASI ALAT V- 4
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
9. Kondensor Subcooler (E-212)
Fungsi = Mengubah fase gas yang keluar dari reactor menjadi fase liquid sekaligus mendinginkan sampai suhu kamar 30 oC
Proses = Horizontal Condenser Subcooler Type = 1 – 2 Exchanger
Shell ID :
ID Shell = 19 ¼ in Baffle, B = 3,85 in Passes, n = 6
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 192 buah Pitch = 1 in2
10. Pompa (L-213)
Fungsi = Mengalirkan bahan dari condenser subcooler menuju ke dacanter
Type = Pompa Centrifugal Kapasitas = 2800,352 Kg/jam
Power = 1,5 Hp
Effisiensi Pompa = 19 % Effisiensi Motor = 80 % Bahan = Carbon Steel
Jumlah = 1 buah
11. Decanter (H-310)
Fungsi = Untuk memisahkan dua lapisan yang immiscible yaitu lapisan bawah yang terdiri dari komponen (C3H5NO, H2O, C3H3N) dan lapisan atas yang terdiri
dari komponen (C3H5NO, C3H6O2,HCN, H2O,
C3H3N)
Type = Continous gravity decanter Kapasitas = 611,6976 lb / jam
BAB V SPESIFIKASI ALAT V- 5
Inside Diameter = 8,0386 ft Tebal Shell (Ts) = 1/4 in Tebal tutup (Th) = 1/4 in Panjang kaki = 15,2577 ft
Bahan = Carbon Steel SA – 285 grade C
Jumlah = 1 buah
12. Tangki penampung lapisan bawah (F-311)
Fungsi = Untuk menampung lapisan bawah yang keluar dari decanter
Type = Silinder tegak denga tutup atas elliptical dan tutup bawah berbentuk plat datar
Kapasitas = 10075,3134 lb / jam Inside Diameter = 22,0323 ft Tebal Shell (Ts) = 3/8 in Tebal tutup (Th) = 3/8 in Tinggi tangki = 36,6730 ft
Bahan = Carbon Steel SA – 285 grade C
Jumlah = 3 buah
13. Tangki Penampung lapisan atas (F-312)
Fungsi = Untuk menampung lapisan atas yang keluar dari decanter
Type = Silinder tegak denga tutup atas elliptical dan tutup bawah berbentuk plat datar
Kapasitas = 10315,5000 lb / jam Inside Diameter = 22,2060 ft Tebal Shell (Ts) = 3/8 in Tebal tutup (Th) = 3/8 in Tinggi tangki = 39,0222 ft
Bahan = Carbon Steel SA – 285 grade C
Jumlah = 3 buah
14. Pompa (L-313)
BAB V SPESIFIKASI ALAT V- 6
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Type = Pompa Centrifugal Kapasitas = 2102,260 Kg/jam
Power = 0,5 Hp
Effisiensi Pompa = 19 % Effisiensi Motor = 80 % Bahan = Carbon Steel
Jumlah = 1 buah
15. Heater (E-321)
Fungsi = Menaikkan suhu liquid dari 30 oC sampai 85 oC Type = 2 – 4 Exchanger
Shell ID :
ID Shell = 8 in Baffle, B = 1,6 in Passes, n = 4
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 20 buah Pitch = 1 in2
16. Kolom Distilasi (D-320)
Fungsi = untuk memurnikan C3H3N dari C3H5NO dan H2O berdasarkan perbedaan titik didih
Type = sieve tray
Jenis tray = Cross Flow Diameter kolom (D) = 3 ft Jarak antar tray (T) = 14 in Panjang Wier (lw) = 21,6 in
Tinggi Wier (hw) = 2 in (tek.operasi 1 atm) Luas untuk lubang perforasi (Aa) = 4,405 ft
Diameter lobang (do) = 1/8 in Luas total lubang (Ao), pd (n = 2,5) = 2/3 ft2 Tebal tray (t) = 5/16 in Luas Downcomer (Ad) = 0,5298 ft2
BAB V SPESIFIKASI ALAT V- 7
Lebar downcomer (Wd) = 4,2` in
Lebar Downcomer clearance (Adc) = 0.2625 ft 2
17. Total Kondensor (E-322)
Fungsi = Mengkondensasi uap / gases (C3H3N) yang keluar
pada bagian atas menara distilasi Type = 1 – 2 Exchanger
Shell ID :
ID Shell = 25 in Baffle, B = 5 in Passes, n = 4
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 370 buah Pitch = 1 in2
18. Akumulator (F-323)
Fungsi = Untuk menyimpan sementara produk atas dari distilasi
Type = Tangki horizontal dengan kedua tutupnya elliptical Kapasitas = 8,3338 lb / jam
Inside Diameter = 1,9199 ft Tebal Shell (Ts) = 3/16 in Tebal tutup (Th) = 3/16 in Tinggi tangki = 2,8799 ft
Bahan = Carbon Steel SA – 285 grade C
Jumlah = 1 buah
19. Pompa (L-324)
Fungsi = Memompa produk atas kolom distilasi dari akumulator menuju kolom distilasi sebagai reflux dan menuju cooler
BAB V SPESIFIKASI ALAT V- 8
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Power = 2,5 Hp
Effisiensi Pompa = 19 % Effisiensi Motor = 80 % Bahan = Carbon Steel
Jumlah = 1 buah
20. Cooler (E-325)
Fungsi = Menurunkan suhu liquid yang keluar dari akumulator hingga mencapai suhu kamar
Type = 1 – 2 Exchanger Shell ID :
ID Shell = 10 in Baffle, B = 2 in Passes, n = 4
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 40 buah Pitch = 1 in2
21. Tangki penampung produk C3H3N (F-326)
Fungsi = Untuk menampung produk C3H3N / Acrylonitrile
Type = Silinder tegak dengan tutup atas elliptical dan tutup bawah berbentuk plat datar
Kapasitas = 11204,5765 ft3 Inside Diameter = 22,8265 ft Tebal Shell (Ts) = 3/8 in Tebal tutup (Th) = 3/8 in
Bahan = Carbon Steel SA – 285 grade C Jumlah tangki = 5 buah
Volume tiap tangki = 14005,7207 ft3
22. Parsial Reboiler (E-327)
Fungsi = Untuk Mendidihkan kembali liquid di bagian bawah kolom distilasi
BAB V SPESIFIKASI ALAT V- 9
Type = 1 – 2 Exchanger Shell ID :
ID Shell = 8 in Baffle, B = 1,6 in Passes, n = 4
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 16 ft Jumlah pipa,Nt = 20 buah Pitch = 1 in2
23. Pompa (L-331)
Fungsi = Mengalirkan bahan dari reboiler menuju ke evaporator
Type = Pompa Centrifugal Kapasitas = 283,891 Kg/jam
Power = 0,1 Hp
Effisiensi Pompa = 19 % Effisiensi Motor = 80 % Bahan = Carbon Steel
Jumlah = 1 buah
24. Evaporator (V-330)
Fungsi = Untuk menguapkan H2O yang terkandung dilarutan ethylene cyanohidrine
Type = Pompa Centrifugal Kapasitas = 1668,0396 cuft/jam Diameter = 3,1189 ft Tinggi = 14,53 ft
Bahan = Carbon Steel SA – 283 grade C
Jumlah = 1 buah
25. Kondensor (E-332)
BAB V SPESIFIKASI ALAT V- 10
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Type = 1 – 2 Exchanger Shell ID :
ID Shell = 13 1/4 in Baffle, B = 2,65 in Passes, n = 2
Tube side :
OD pipa = ¾ in
BWG = 16
Panjang Pipa, L = 12 ft Jumlah pipa,Nt = 90 buah Pitch = 1 in2
26. Tangki penampung kondensat (F-333)
Fungsi = Untuk menampung kondensat dari kondensor
Type = Silinder tegak dengan tutup atas elliptical dan tutup bawah berbentuk plat datar
Kapasitas = 529,4216 ft3 Inside Diameter = 8,2523 ft Tebal Shell (Ts) = 3/16 in Tebal tutup (Th) = 3/16 in Tinggi Tangki = 14,0103 ft
Bahan = Carbon Steel SA – 285 grade C Jumlah tangki = 1 buah
Volume tiap tangki = 661,7770 ft3
27. Tangki Penampung C3H5NO (F-334)
Fungsi = untuk menampung C3H5NO sisa produksi
Type = Silinder tegak dengan tutup atas elliptical dan tutup bawah berbentuk plat datar
Kapasitas = 22,3666 ft3 Inside Diameter = 2,8741 ft Tebal Shell (Ts) = 3/16 in Tebal tutup (Th) = 3/16 in Tinggi Tangki = 5,0093 ft
Bahan = Carbon Steel SA – 285 grade C Jumlah tangki = 1 buah
BAB V SPESIFIKASI ALAT V- 11
BAB VI PERANCANGAN ALAT UTAM A
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE FENGAN PROSES DEHIDRASI
BAB VI
PERANCANGAN ALAT UTAM A
VI. A. Ket erangan Alat
Nama Alat : M ain Reakt or
Kode Alat : R – 210
Fungsi : Unt uk proses dehidrasi Et hylene Cyanohidrine unt uk menghasilkan
Acrylonit rile dan air
Type : Silinder t egak dengan t ut up at as dan baw ah berbent uk dished head
dilengkapi dengan t ube dan dist ribut or
Bahan Konst ruksi : Carbon St eel, SA – 283 Grade C
Dasar Pemilihan : mempermudah mempert ahankan keadaan yang st eady st at e
Rat e Bahan : 2800,3516 Kg = 6173,6551 lb / jam
Kondisi operasi : Suhu Operasi = 250 – 300 °C (Kirk Ot hmer)
Tekanan Operasi = 29,4 psi (Kirk Ot hmer)
Proses Operasi : Cont inuous dengan w akt u reaksi 4,3 det ik
BAB VI PERANCANGAN ALAT UTAM A VI- 2
VI. B. Prinsip Kerja
Berdasarkan pert imbangan at as fase zat yang bereaksi, pemakaian bahan dan kapasit as produksi, maka reakt or dapat dibedakan jenisnya yait u Reakt or Berpengaduk (M ixed Flow ) dan Reakt or Pipa Alir (Plug Flow ). Pada reakt or ini, et hylene cyanohidrine merupakan fase gas, maka dapat dipilih jenis react or pipa alir (Plug Flow ) unt uk memudahkan dan mempercepat kont ak reaksi. Disamping efisiensi kont ak, dit injau dari aliran fluida yang masuk react or t idak mengalami pencampuran, akan t et api langsung bereaksi, t anpa ada kesempat an unt uk t erkont aminasi dengan bahan – bahan yang lain.
React or pipa alir (plug flow ) ini berupa silinder t egak dengan t ut up at as dan baw ah berbent uk st andar dished head yang dilengkapi dengan t ube. Umpan et hylene cyanohidrine dengan t ekanan 2 at m masuk dari kat up baw ah react or melalui nozzle. Reakt an mengalir melalui t ube yang berisi kat alis alumina sedangkan media pemanas berupa st eam dialirkan melalui shell unt uk menjaga suhu dalam react or.
Produk dikeluarkan set elah mencapai w akt u reaksi yang di t ent ukan dimana valve pengeluaran produk yang berada pada t ut up at as dikendalikan oleh alat cont rol secara ot omat is.
VI. C. Kondisi Operasi
Suhu Operasi : 250 – 350 psia
Tekanan Opeasi : 29,4 psia = 2 at m
Wakt u Tinggal : 4,3 det ik
Rat e Bahan M asuk : 2800,3516 Kg / Jam = 61736551 lb / jam
Rat e Produk : 2800,3516 Kg / Jam = 61736551 lb / jam
VI. D. 1. Reakt or
VI. D. 1. A. Dimensi Reakt or
Bent uk Reakt or : Silinder t egak, t ut up at as dan baw ah berbent uk dished head dilengkapi dengan t ube dan dist ribut or
BAB VI PERANCANGAN ALAT UTAM A VI- 3
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI Suhu Operasi : 250 – 350 °C
Wakt u Tinggal : 4,3 det ik = 0,0012 jam
Penet uan Volume Tangki :
Kondisi feed :
Komponen M assa Fraksi BM µ (cP) C3H5NO(g) 277,6924 0,0992 71,08 0,0103
C2H6O2(g) 5,2115 0,0019 62,07 0,0130
HCN(g) 3,9247 0,0014 27,03 0,0142
H2O(g) 647,8609 0,2314 18,02 0,0155
C3H3N(g) 1865,6332 0,6662 53,06 0,0121
Tot al 2800,3226 1,0000
BM campuran = (0,0992 x 71,08) + (0,0019 x 62,07) + (0,0014 x 27,03) + (0,2314 x 18,02) + (0,6662 x 53,06)
= 46,7206
Ρ cam puran pada P =2 at m = 1520 mm Hg, T = 250 °C
Rat e bahan = 6173,6551 lb / jam
Volumet ric bahan =
Digunakan kat alis alum ina dengan diam et er 8 m m
Dimana bulk density = 59,3063 lb/cuft ; ε (porosity) = 23%
Wakt u t inggal = wakt u reaksi = 4,3 det ik = = 0,0012 jam
Direncanakan w akt u t inggal = 0,0012 jam , sehingga :
Volume bahan = 45427,9257 cuft / jam x 0,0012 jam = 54,5135 cuft
Volume t ot al t ube kat alis jika porosit y kat alis 23 % :
Asum si : volum e yang dibut uhkan unt uk reaksi = volum e t ube kat alis = volum e t ube.
Volume st eam t idak diperhit ungkan karena hanya m elew at i shell saja.
BAB VI PERANCANGAN ALAT UTAM A VI- 4
Digunakan : 1 in 16 BWG 1 9/ 16 in t riangular pit ch
Area per t ube = 0,2932 ft2 (kern, t able 10)
Digunakan panjang t ube ; L = 9 ft
Volume t iap t ube = 0,2932 ft2 x 9 ft = 2,6388 cuft
Dari t able 9 Kern hal. 842, didapat jum lah t ube yang m endekat i dengan 90 t ube
Unt uk ¾ in OD pada 1 5/ 16-in t riangular pit ch adalah 90 buah
Sehingga volum e kat alis menjadi = volume per t ube x jum lah t ube
= 2,6388 cuft x 90
= 237,4920 cuft
Penentuan ukuran tangki dan ketebalannya
Penentuan tekanan design
P operasi = 29,4 psi
P design diam b il 10 % lebih besar dari P operasi unt uk fact or keam anan
P design = 1,1 x 29,4 = 32,34 psi
Penentuan tebal shell
Tebal shell berdasarkan ASM E Code unt uk cylindrical t ank :
Dengan : t min =t ebal shell m inimum ; in
BAB VI PERANCANGAN ALAT UTAM A VI- 5
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
ri = jari – jari t angki ; in (1/ 2 D)
C = fact or korosi ; in (digunakan 1/ 8 in)
E = fact or pengelasan, digunakan double w elded, E = 0,8
F = st ress allow able, bahan komst ruksi Carbon St eel SA – 283 grade C
M aka, f = 12650 psi (Brow nell, T.13 -1)
P design = 32,34 psi
R = ½ D = ½ x 72 = 36 in
Dimensi tutup, dished :
Unt uk D = 72 in denga ts = 3/ 16 in, dari Brow nell t able 5.7 didapat Icr = 4 3/ 8 in dan rc = 72 in
Tebal st andart t orispherical dished :
Dengan : th = t ebal dished minim um ; in
P = t ekanan t angki ; psig
Rc = knuckle radius ; in (B& Y, T-5.7)
E = fact or pengelasan, digunakan double w elded, E = 0,8
F = st ress allow able, bahan konst ruksi Carbon St eel SA-283 grade C
m aka f = 12650 psi (Brow nell, T.13-1)
C = fact or korosi, diam bil 1/ 8 in
P design = 32,24 psig
volum e dished = 1,05 x h2 (3Rc – h)
BAB VI PERANCANGAN ALAT UTAM A VI- 6
= 1,05 x (0,80392) ((3 x 6) – 0,8039)
= 11,6687 cuft
Penentuan dimensi tutup atas, dished :
ID shell = 72 in
a = ID / 2 = 36 in
unt uk D = 72 in dengan ts = 3/ 16 in, dari Brow nell Table 5.7 didpat :
Rc (r) = radius of dish = 72 in
icr (r) = inside crow n rsaleh = 4 3/ 8 in
= 36 – 4,3750 = 31,6250 in
BC = r – icr = 72 – 4,3750 = 67,625 in
= 59,7746 in
= 72 – 59,7746 = 12,2254 in
sf = st raight flange = dipilih 2 in = 2 in (Brow nell, T.5.6)
t = t ebal dished = 5/ 16 = 0,3125 in
OA = t + b +sf = 0,3125+12,2254+2 = 147,5379 in
Perhitungan system distributor
Rat e bahan = 2800,3516 kg = 6173,6551 lb / jam
ρ bahan = 0,1359 lb/ cuft
= 757,1321 cuft / m enit = 12,6189 cuft / dt
Di opt im um unt uk t urbulen, Nre > 2100 digunakan persam aan (15) pet ers :
Diamet er opt imum = 3,9 x qf
0,45x ρ0,13
dengan : qf = fluid flow rat e ; cfs
ρ = fluid densit y ; lb/ cuft
BAB VI PERANCANGAN ALAT UTAM A VI- 7
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Diamet er pipa opt imum = 9,4155 in (Pet ers, 3t h ed, pers. 15, hal 434)
Dipilih pipa 10 in, sch 40 (Brow nell Ap. K)
OD = 10,75 in
ID = 10,02 in = 0,835 ft
A = 0,5479 ft2
kecepat an aliran,
µ cam puran = 0,0052 cP (1cP = 0,000672 lb/ ft .dt )
= 3,4944.10-6 lb/ ft .dt
dengan Nre > 2100 unt uk m enent ukan diam et er dist ribut or digunakan persam aan 6.5 dari Treybal halam an 141 : dp = 0,0071 x Nre -0,05
dengan : dp = diamet er dist ribut or ; ft
dp = 0,0071 x (747917,4285)-0,05 = 0,0036 ft = 1,097 mm (1 ft = 304,8 m m)
dipilih ukuran diam et er = 1,5 m m = 0,0049 ft
unt uk pem asangan sejajar at au segaris pada pipa, jarak int erfae (C) dianjurkan inim al m enggunakan
jarak 3 dp. maka C = 3 x 0,0049 ft = 0,0147 ft
Diamet er dist ribut or t ot al (OD) = dp + ½ jarak = 0,0049 + ½ 0,0147 = 0,0123 ft
M enentukan pressure drop di reactor
ket erangan :
ΔP = P1 – P2
P1 = Tekanan gas m asuk react or, Pa
P2 = Tekanan gas keluar react or, Pa
ρ = Densit as gas rat a – rat a pada (P1 + P2) / 2
BAB VI PERANCANGAN ALAT UTAM A VI- 8
G’ = m / A
m = rat e massa, kg/ s
Luas area dari bed (A) = (π / 4) . ID2
; kg / m
Dp = Diam et er part ikel alum ina (kat alis), m
ΔL = t inggi pipa, m
ε = porosit y kat alis
dimana :
µrat a-rat a = (µ in + µ out ) / 2, Pa.s
diket ahui :
P1 = 2 at m
Dp = 0,95 mm = 0,0095 m
ID shell = 72 in = 1,8288 m
A = π / 4 . ID2
= (3,14 / 4) x (1,8288)2 = 2,6255 m2
m = 2800,3516 kg/ jam = 0,7779 kg/ s
G’ = m / A
= 0,7779 / 2,6255 = 0,2963 kg / m2
µ in = 0,0052 cP
µ out = 0,01005 cP
µrat a-rat a = (0,0052 + 0,01005) / 2 = 0,007625 cP
= 7,625 . 10-6
Jenis kat alis : alum ina
Bent uk : padat an (bola)
Bulk densit y : 59,3063 lb/ ft3
BAB VI PERANCANGAN ALAT UTAM A VI- 9
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Wakt u t inggal : 4,3 dt
Volume ruang kosong = rat e volum et ric x w akt u t inggal
= 45427,9257 cuft / jam x 0,0012 jam = 54,5135 cuft
Volume bed kat alis = 54,5135 / 0,23 = 237,0152 cuft
Volume Solid = Volum e t ot al bed kat alis – volume ruang kosong
= 237,0152 – 54,5135
= 182,5017 cuft
m assa solid = bulk densit y x volume solid
= 59,3036 lb / ft3 x 182,5017 ft3
= 10823,0078 lb
=4909,2081 kg
t rial error densit as gas, dimana P2 t idak diket ahui nilainya
M = BM cam p =46,7206 kg/ mol
R = 8314,34 m3 . Pa / km ol . °K
T = 273,15 + 250 = 523,15 °K
P1 = 2 at m = 2,0265 . 10
5 Pa
Pav = (P1 + P2) / 2
diasumsi ΔP = 1,8500 . 103 Pa
P2 = P1 - ΔP
= 2,0265 . 105 – 1,8500 . 103
= 2,0080 . 105 Pa
BAB VI PERANCANGAN ALAT UTAM A VI- 10
= 2,0173 . 105 Pa
= 2,1668 kg / m3
Nre ,p = 423,7359
trial ΔP, dimana jika nilai ΔP dimasukkan pada (pers 3.1-21) maka nilainya sam a dengan 1,7854,
kemudian nilai ΔP yang baru didapat, digunakan untuk menggantikan nilai ΔP asusi untuk mendapatkan ρav yang baru kemudian dilakukan trial kembali ΔP pada pers (3.1-21) sehingga
nilainya sama dengan 1,7854. Hal ini dilakukan hingga ΔP yang sama dengan 2,1040.
dari hasil trial yang saya lakukan didapat nilai ΔP = 1,8500 . 103 Pa
sehingga dapat diket ahui P2 = 2,0080 . 10 5
Pa = 1,9817 at m
SPESIFIKASI :
Nam a Alat : Reakt or (R – 210)
Fungsi : Unt uk proses dehidrasi et hylene cyanohidrine m enghasilkan Acrylonit rile
dan air
Type : Silinder t egak dengan t ut up at as dan baw ah berbent uk dished head
dilengkapi dengan t ube dan dist ribut or
Bahan Konst ruksi : Carbon St eel , SA – 283 Grade C
Dasar pem ilihan : - fase zat yang bereaksi (gas)
- Tekanan operasi (digunakan t ekanan 32,34 psi)
Kondisi operasi : Suhu Operasi = 250 – 350 °C
Tekanan operasi = 32,34 psi
Wakt u t inggal : 4,3 det ik
Proses Operasi : st eady st at e – cont inous count er – current t ank react or
Jum lah : 1 buah
BAB VI PERANCANGAN ALAT UTAM A VI- 11
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Tinggi Shell : 108 in
Diamet er Shell, inside : 72 in
Diamet er Shell, out side : 72,5 in
Tebal Shell : ¼ in
Dimensi tutup :
Tebal t ut up : 5/ 16 in
Tebal t ut up baw ah : 5/ 16 in
Tinggi t ut up at as : 9,6462 in
t inggi t ut up baw ah : 9,6462 in
Tube :
Ukuran = ¾ in OD , 16 BWG
Pit ch = 1 5/ 16 – in t riangular pit ch
Jum lah t ube = 90 buah
Sistim Distibutor
Diamet er Dist ribut or = 72 in
Diamet er Lubang = 1,5 m
Jum lah lubang = 488 lubang
BAB VII INSTRUM ENTASI DAN KESELAM ATAN KERJA
BAB VII
INSTRUMENTASI DAN KESELAMATAN KERJA
VII.1. Instrumentasi
Dalam rangka pengoperasian pabrik, pemasangan alat-alat instrumentasi sangat
dibutuhkan dalam memperoleh hasil produksi yang optimal. Pemasangan alat-alat
instrumentasi disini bertujuan sebagai pengontrol jalannya proses produksi dari
peralatan-peralatan pada awal sampai akhir produksi. dimana dengan alat instrumentasi tersebut,
kegiatan maupun aktifitas tiap –tiap unit dapat dicatat kondisi operasinya sehingga sesuai
dengan kondisi operasi yang dikehendaki serta mampu memberikan tanda-tanda apabila
terjadi penyimpangan selama proses produksi berlangsung.
Pada uraian diatas dapat disederhanakan bahwa dengan adanya alat instrumentasi
maka :
1. Proses produksi dapat berjalan sesuai dengan kondisi-kondisi yang telah
ditentukan sehingga diperoleh hasil yang optimum.
2. Proses produksi berjalan sesuai dengan effisiensi yang telah ditentukan dan
kondisi proses tetap terjaga pada kondisi yang sama.
3. Membantu mempermudah pengoperasian alat.
4. Bila terjadi penyimpangan selama proses produksi, maka dapat segera
diketahui sehingga dapat ditangani dengan segera.
Adapun variabel proses yang diukur dibagi menjadi 3 bagian, yaitu :
1. Variabel yang berhubungan dengan energi, seperti temperatur, Tekanan, dan
BAB VII INSTRUM ENTASI DAN KESELAM ATAN KERJA VII- 2
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
2. Variabel yang berhubungan dengan kuantitas dan rate, seperti pada kecepatan
aliran fluida, ketinggian liquid dan ketebalan.
3. Variabel yang berhubungan dengan karakteristik fisik dan kimia, seperti
densitas, kandungan air.
Yang harus diperhatikan didalam pemilihan alat instrumentasi adalah :
- Level, Range dan Fungsi dari alat instrumentasi.
- Ketelitian hasil pengukuran.
- Konstruksi material.
- Pengaruh yang ditimbulkan terhadap kondisi operasi proses yang
berlangsung.
- Mudah diperoleh di pasaran.
- Mudah dipergunakan dan mudah diperbaiki jika rusak.
Instrumentasi yang ada dipasaran dapat dibedakan dari jenis pengoperasian alat
instrumentasi tersebut, yaitu alat instrumentasi manual atau otomatis. Pada dasarnya alat-alat
kontrol yang otomatis lebih disukai dikarenakan pengontrolannya tidak terlalu sulit, kontinyu,
dan effektif, sehingga menghemat tenaga kerja dan waktu, Akan tetapi mengingat
faktor-faktor ekonomis dan investasi modal yang ditanamkan pada alat instrumentasi berjenis
otomatis ini , maka pada perencanaan pabrik ini sedianya akan menggunakan kedua jenis alat
instrumentasi tersebut.
Adapun fungsi utama dari alat instrumentasi otomatis adalah :
- Melakukan pengukuran.
- Sebagai pembanding hasil pengukuran dengan kondisi yang harus dicapai.
- Melakukan perhitungan.
- Melakukan koreksi.
Alat instrumentasi otomatis ini dapat dibagi menjadi tiga jenis, yaitu :
BAB VII INSTRUM ENTASI DAN KESELAM ATAN KERJA VII- 3
1. Sensing / Primary Element.
Alat kontrol ini langsung merasakan adanya perubahan pada variabel yang
diukur, misalnya temperatur. Primary Element merubah energi yang dirasakan
dari medium yang sedang dikontrol menjadi signal yang bisa dibaca ( yaitu
dengan tekanan fluida ).
2. Recieving Element / Elemen Pengontrol.
Alat kontrol ini akan mengevaluasi signal yang didapat dari sensing element
dan diubah menjadi skala yang bisa dibaca, digambarkan dan dibaca oleh error
detector. Dengan demikian sumber energi bisa diatur sesuai dengan
perubahan-perubahan yang terjadi.
3. Transmitting Element.
Alat kontrol ini berfungsi sebagai pembawa signal dari sensing element ke
receiving element.
Disamping ketiga jenis tersebut, masih terdapat peralatan pelengkap yang lain,
yaitu : Error Detector Element, alat ini akan membandingkan besarnya harga terukur pada
variabel yang dikontrol dengan harga yang diinginkan dan apabila terdapat perbedaan alat ini
akan mengirimkan signal error. Amplifier akan digunakan sebagai penguat signal yang
dihasilkan oleh error detector jika signal yang dikeluarkan lemah. Motor Operator Signal
Error yang dihasilkan harus diubah sesuai dengan kondisi yang diinginkan , yaitu dengan
penambahan variabel manipulasi. Kebanyakan sistem kontrol memerlukan operator atau
motor untuk menjalankan Final Control Element. Final Control Element adalah untuk
mengoreksi harga variabel manipulasi. Instrumentasi pada perencanaan pabrik ini:
BAB VII INSTRUM ENTASI DAN KESELAM ATAN KERJA VII- 4
PRA RENCANA PABRIK ACRYLONITRILE DARI ETHYLENE CYANOHYDRINE DENGAN PROSES DEHIDRASI
Mengontrol aliran setelah keluar pompa.
2. Flow Ratio Control ( F R C )
Mengontrol ratio aliran yang bercabang setelah pompa
3. Level Control ( L C )
Mengontrol ketinggian bahan didalam tangki
dapat juga digunakan sebagai ( W C ) Weight Control
4. Level Indicator ( L I )
Mengindikasikan / informatif ketinggian bahan didalam tangki
5. Pressure Control ( P C )
Mengontrol tekanan pada aliran / alat
6. Pressure Indicator ( P I )
Mengindikasikan / informatif tekanan pada aliran / alat
7. Temperature Control ( T C )
Mengontrol suhu pada aliran / alat
Tabel VII.1. Instrumentasi pada Pabrik
NO KODE NAMA ALAT INSTRUMENTASI
1. F - 111 TANGKI PENAM PUNG BAHAN BAKU (C
3H5NO) LI
2 L - 112 Pompa FC
3. V - 110 Vaporizer TC
4. F - 113 Drum Vaporizer TC
5. G - 114 Kompresor FC
6. E - 115 Superheat er FC, TC
7. R - 210 Reakt or TC , LC, PC
8. E - 211 Desuperheat er FC, TC
9. E - 212 Kondensor Subcooler TC , FC
10. L - 213 Pompa TC, FC
11 H - 310 Decant er FC, LI
12. F - 311 Tangki Penampung Lapisan Baw ah LI 13. F - 312 Tangki Penampung Lapisan At as LI
14. L - 313 Pompa FC
15. E - 321 Heat er TC, LI
