2015
SMK N 2 KENDAL
nanangcad
[
KONSEP DA
Teknik Gambar Bang
NSEP DAN GAYA INTERIOR
bar Bangunan
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
KATA PENGANTAR
Puji syukur dipanjatkan kehadirat Tuhan Yang Maha Esa atas rahmat dan karunia-Nya, sehingga kami dapat menyusun bahan ajar modul manual untuk Bidang Keahlian Teknik Gambar Bangunan. Modul ini disusun menggunakan pendekatan pembelajaran berdasarkan kompetensi, sebagai konsekuensi logis dari Kurikulum SMK Edisi 2013 yang menggunakan pendekatan belajar Seintific.
Sumber dan bahan ajar pokok Kuirkulum SMK Edisi 2013 adalah modul, baik modul manual maupun interaktif dengan mengacu pada Standar Kompetensi Nasional (SKN) atau standarisasi dunia kerja. Modul ini diharapkan digunakan sebagai sumber belajar pokok oleh peserta diklat untuk mencapai komptensi kerja standar yang diharapkan dunia kerja.
Penyusunan modul ini dilakukan melalui beberapa tahap, yakni dari penyiapan materi modul, penyusunan naskah secara tertulis, setting dengan bantuan komputer, serta divalidasi dan diujcobakan empirik secara terbatas. Validasi dilakukan dengan teknik telaah ahli (expert-judgment), sementara ujicoba empirik dilakukan pada beberapa peserta didik SMK.
Harapannya, modul yang telah disusun ini merupakan bahan dan sumber belajar yang sesuai untuk membekali peserta diklat dengan kompetensi kerja yang diharapkan. Namun demikian, karena dinamika perubahan dunia kerja begitu cepat terjadi, maka modul ini masih akan selalu diminta masukan untuk bahan perbaikan atau revisi agar supaya selalu
relevan dengan kondisi lapangan.
Pekerjaan berat ini dapat terselesaikan, tentu dengan banyaknya dukungan dan bantuan dari berbagai pihak yang perlu diberikan penghargaan dan ucapan terima kasih. Dalam kesempatan ini tidak berlebihan bilamana disampaikan rasa terima kasih dan penghargaan yang sebesar-besarnya kepada berbagai pihak, terutama tim penyusun modul atas dedikasi, pengorbanan waktu, tenaga, dan pikiran untuk
menyelesaikan penyusunan modul ini.
Demikian, semoga modul ini bermanfaat bagi kita semua khususnya peserta diklat SMK Bidang Kelahlian Gambar Bangunan atau praktisi yang sedang mengembangkan bahan ajar modul SMK.
Kendal, 24 Mei 2015 Penyusun
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
GLOSARIUM INTERIOR DAN EKSTERIOR
Anwing : Atap Tambahan untuk peneduh
Artefak : Peninggalan sejarah berupa kerajinan tangan Atrium : Ruang luas dalam bangunan
Avur : Saringan Air yang dipasang di mulut saluran
Balkon : Teras tambahan dilantai bangunan bertingkat
Balustrade : Penyangga Railing
Barstool : Kursi berkaki tinggi Untuk minibar
Bathub : Bak untuk mandi berendam
Bevel : Ornamen hias yang berfungsi sebagai bingkai
Bidet : Tempat buang air untuk perempuan
Bordes : Pelat pada tangga yang berfungsi sebagai jeda
Carport : Parkir mobil di area terbuka Cascede : Air terjun kecil
Chandelier : Tempat lampu gantung
Coocong Hood : Alat penyedot asap kompor
Credenza : Meja Panjang
Cubical : Sekat Ruang
Dekoratif : Bersifat menghias;
Dome : Atap berbentuk kubah
Doormat : Keset
Downlight : Tempat lampu yang berbentuk bohlam
Drawer : Lemari Pendek Berlaci
Drop Ceiling : Bagian plafon yang diturunkan
Dust Bin : Tempat Abu Rokok yang terbuat dari logam Eksterm : Curam
Ergonomis : Ilmu yang mempelajari hubungan antara proporsi dan skala perabot dengan manusia
Esensial : Inti utama
Etnic : Budaya
Fee : Upah
Foyer : Area Transisi antara ruang luar dan ruang dalam
Gotik : Suatu gaya bangunan Inggris Raya
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
Hollow : Besi tipis berrongga untuk rangka plafond
Jalusi : Kisi-kisi kayu bagian atas jendela dan pintu
Kamuflase : Penyesuaian warna dengan warna disekitarnya
Latio : Balok gantung
Lavatori : Ruang untuk buang air keci Lounge : Area tunggu /istirahat ruang public
Lugas : Jelas
Masiv : Bermuatan sangat besar
Mezzanine : Area tambahan antar lantai
Nakas : Meja samping tempat tidur
Ottoman/Poof : Bangku tanpa sandaran dengan busa
PadestaL : tatakan patung/vas
Pantry : Ruang untuk finishing akhir memasak pada dapur bersih
Patio : Beranda belakang/ area terbuka di bagian rumah
Railing : Pegangan pada tangga/pengaman
Ramp : Bagian miring lantai untuk mobilitasi
Rooster : Ornamen diding sebgai tempar masuk udara dan cahaya matahari
Shelter : Tempat berteduh
Showercab : Ruang tempat mandi shower
Sink : Tempatcuci piring
Skylight : Bidang kaca pada atap untuk memasukkan cahaya matahari
Threshold : Pintu Gerbang
Urinoir : Tempat buang air kecil pria
Void : Ruang Tebuka atau kosong
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
MODUL : KONSEP DAN GAYA INTERIOR
Mata Pelajaran
: Menggambar Desain Interior dan Eksterior
Bangunan Gedung
Materi Pokok
: Konsep dan Gaya Interior
Tujuan
:
1. Peserta didik dapat Memahami pengertian desain interior
2. Peserta didik dapat Memahami Tujuan desain interior
3. Peserta didik dapat Memahami Macam-macam konsep gaya interior
Waktu
: 360 menit
Materi
:
1. Pendahuluan
KONSEP DAN GAYA INTERIOR
Desain interior pada dasarnya terkait dengan hal merencanakan, menata dan merancang ruang-ruang interior didalam sebuah bangunan agar menjadi sebuah tatanan fisik untuk memenuhi kebutuhan dasar manusia dalam hal penyediaan sarana bernaung dan berlindung. Desain interior juga akan memppengaruhi pandangan dan pencitraan terkait dengan suasana hati dan kepribadian manusia
a. Pengertian
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015 b. Tujuan Desain Interior
Tujuan Desain interior adalah : a. Memperbaiki fungsi b. Memperkaya nilai estetika
c. Meningkatkan aspek psikologis sebuah ruangan.
2. Konsep Interior
Pada dasarnya seluruh konsep desain interior yang dibahas berjalan bebarengan dengan konsep tata bangunan (arsitektur) konsep adalah representasi mental yang menggunakan otak untuk menunjukkan klasifikasi terhadap berbagai hal didunia ini. Konsep adalah representasi mental yang memungkinkan seseorang menarik kesimpulan yang tepat tentang jenis aktifitas yang dijumpai pada kehidupan sehari-hari. Konsep yang diperlukan pada proses kognitif, seperti kategorisasi, memori, pengambilan keputusan, belajar, dan inferensi.
a. Pengertian Konsep interior
Konsep desain interior adalah dasar pemikiran desainer yang digunakan untuk memecahkan permasalahan atau problematika desain.
b. Macam-macam Konsep interior
1) Konsep rustik
Pengertian : adalah gaya desain interior pedesaan yang menggambarkan berbagai variasinya dengan penekanan pada alam dan unsur natural, desain rustik adalah desain yang membawa suasana alam ke dalam ruangan.
Ciri-ciri : menggunakan bahan-bahan dari alam seperti kayu, bambu ataupun bebatuan.
Kelebihan : meminimakan penggunaan bahan finishing sehingga sangat mengandalkan kualitas material produknya.
Kekurangan : terletak pada proses pemilihan material, sehingga ketika pemilihan kayu yang muda atau batu yang jelek akan ikut berdampak pada tampilan ruangan yang tidak baik.
2) Konsep Klasik
Pengertian : adalah gaya desain interior klasik yang berasal dari gaya romawi dan yunani yang berbasis pada sususnan, keseimbangan dan harmonisasi yang sempurna.
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
Kelebihan : menghasilkan tampilan produk yang elegan dan mewah
Kekurangan : penggunaan material yang lebih banyak ( boros bahan) , kurang efisien pada saat pengerjaan karna waktu pemrosesan lebih lama. (boros tukang/tenaga)
3) Konsep Modern Minimalis
Pengertian : adalah gaya desain interior yang mengutamakan fungsi dan efektifitas sebuah ruangan dan perabot, sehingga tercipta sebuah ruangan yang minimalis dan fungsional.
Ciri-ciri : Lebih mengutamakan fungsi dan efektivitas penggunaan sebuah ruangan dan perabot sehingga berdampak pada desainnya yang hampir tidak menggunakan ornamen hiasan (kaku)
Kelebihan : terletak pada kecepatan pemprosesan bahan dan
kemudahan penggunaan material .
Kekurangan : terletak pada kualitas pekerjaannya apabila kurang menguasai teknik finishing akhir yang baik produk akan terlihat tidak presisi dan kasar
4) Konsep futuristik
Pengertian : adalah gaya desain interior dengan Konsep yang didasarkan pada imajinasi dan pemahaman desainer tentang sebuah ruangan dan objek-objek masa depan (future)
Ciri-ciri : penggunaan bahan-bahan logam/ kombinasi dan model yang biasa digunakan untuk pesawat ulang-alik.
Kelebihan : terletak pada desain yang bersifat iconic ( penanda) yang berbeda dengan lingkungan sekitarnya karena bentukknya yang lain daripada yang lain.
Kekurangan : terletak pada harga material yang mahal karna kebanyakan desain menggunakan material logam dan kombinasinya sebagai finishing akhir.
5) Konsep ekletik/ combo
Pengertian : adalah gaya desain interior dengan konsep yang mengombinasikan dua atau lebih gaya penataan interior.
Ciri-ciri : terletak pada penggabungan dua tau lebih gaya penataan interior akan tetapi dalam penataannya dikelompokkan berdasarkan kesamaan gaya desain.
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
Kekurangan : ruangan akan terlihat tumpang tindih apabila salah dalam pengaturan komposisi.

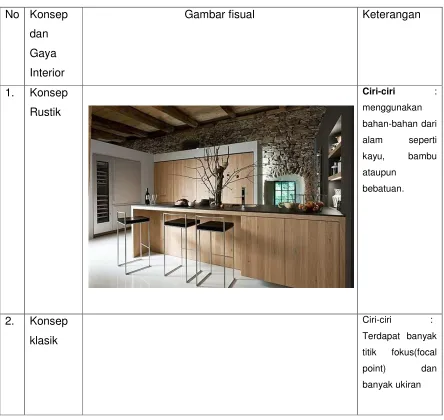

CONTOH KONSEP DAN GAYA INTERIOR
No Konsep
dan
Gaya
Interior
Gambar fisual
Keterangan
1.
Konsep
Rustik
Ciri-ciri :
menggunakan bahan-bahan dari alam seperti kayu, bambu ataupun
bebatuan.
2. Konsep
klasik
Ciri-ciri : Terdapat banyak titik fokus(focal
point) dan
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
3.
Konsep
Modern
Minimalis
Ciri-ciri : Lebih
mengutamakan
fungsi dan
efektivitas penggunaan sebuah ruangan dan perabot
4.
Konsep
Futuristik
Teknik Gambar Bangunan SMK Negeri 2 Kendal ‘ 2014/2015
5.
Konsep
Elektik
Ciri-ciri :
terletak pada penggabungan dua tau lebih gaya penataan interior akan tetapi dalam penataannya dikelompokkan berdasarkan kesamaan gaya desain.
3. Evaluasi
1. Apa yang dimaksud desain interior bangunan? (20)
2. Jelaskan Tujuan Desain Interior ! (20)
3. Apa Yang dimaksud dengan konsep desain interior (20)
4. Sebutkan 5 macam konsep desain interior ? (20)
