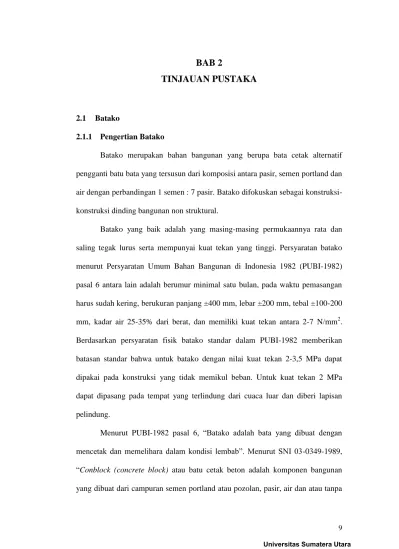

BAB 2
TINJAUAN PUSTAKA
2.1 Batako
2.1.1 Pengertian Batako
Batako merupakan bahan bangunan yang berupa bata cetak alternatif pengganti batu bata yang tersusun dari komposisi antara pasir, semen portland dan air dengan perbandingan 1 semen : 7 pasir. Batako difokuskan sebagai konstruksi-konstruksi dinding bangunan non struktural.
Batako yang baik adalah yang masing-masing permukaannya rata dan saling tegak lurus serta mempunyai kuat tekan yang tinggi. Persyaratan batako menurut Persyaratan Umum Bahan Bangunan di Indonesia 1982 (PUBI-1982) pasal 6 antara lain adalah berumur minimal satu bulan, pada waktu pemasangan harus sudah kering, berukuran panjang ±400 mm, lebar ±200 mm, tebal ±100-200 mm, kadar air 25-35% dari berat, dan memiliki kuat tekan antara 2-7 N/mm2. Berdasarkan persyaratan fisik batako standar dalam PUBI-1982 memberikan batasan standar bahwa untuk batako dengan nilai kuat tekan 2-3,5 MPa dapat dipakai pada konstruksi yang tidak memikul beban. Untuk kuat tekan 2 MPa dapat dipasang pada tempat yang terlindung dari cuaca luar dan diberi lapisan pelindung.
Menurut PUBI-1982 pasal 6, “Batako adalah bata yang dibuat dengan mencetak dan memelihara dalam kondisi lembab”. Menurut SNI 03-0349-1989,
“Conblock (concrete block) atau batu cetak beton adalah komponen bangunan
bahan tambahan lainnya (additive), dicetak sedemikian rupa hingga memenuhi syarat dan dapat digunakan sebagai bahan untuk pasangan dinding”.
2.1.2 Klasifikasi Batako
Berdasarkan bahan pembuatannya batako dapat dikelompokkan ke dalam 3 jenis, yaitu :
a. Batako putih (tras)
Batako putih dibuat dari campuran tras, batu kapur, dan air. Campuran tersebut dicetak. Tras merupakan jenis tanah berwarna putih/putih kecoklatan yang berasal dari pelapukan batu – batu gunung berapi, warnanya ada yang putih dan ada juga yang putih kecoklatan. Umumnya memiliki ukuran panjang 25-3 cm, tebal 8-10 cm, dan tinggi 14-18 cm.
Gambar 2.1 Contoh Batako Putih
(Sumber : www.surabaya.indonetwork.co.id)
b. Batako semen/batako pres
Batako pres dibuat dari campuran semen dan pasir atau abu batu. Ada yang dibuat secara manual (menggunakan tangan) dan ada juga yang menggunakan mesin. Perbedaanya dapat dilihat pada kepadatan permukaan batakonya. Umumnya memiliki panjang 36-40 cm dan tinggi 18-20 cm.
Gambar 2.2 Contoh Batako Semen/Batako Pres
(Sumber : www.muse-enterprise.blogspot.com)
c. Bata ringan
Bata ringan dibuat dari bahan batu pasir kuarsa, kapur, semen dan bahan lain yang dikategorikan sebagai bahan-bahan untuk beton ringan. Berat jenis sebesar 1850 kg/m3 dapat dianggap sebagai batasan atas dari beton ringan yang sebenarnya, meskipun nilai ini kadang-kadang melebihi. Dimensinya yang lebih besar dari bata konvensional yaitu 60 x 20 cm dengan ketebalan 7 hingga 10 cm menjadikan pekerjaan dinding lebih cepat selesai dibandingkan bata konvensional.
Mutu batako sangat dipengaruhi oleh komposisi dari penyusun-penyusunnya, disamping itu dipengaruhi oleh cara pembuatannya yaitu melalui proses manual (cetak tangan) dan pres mesin. Perbedaan dari proses pembuatan ini dapat dilihat dari kepadatan permukaannya. Batako terdiri dari berbagai bentuk dan ukuran. Istilah batako berhubungan dengan bentuk persegi panjang yang digunakan untuk dinding beton. Batako dapat digolongkan menjadi dua kelompok:
Batako Padat Batako Berlubang Gambar 2.3 Batako Padat dan Berlubang
(Sumber : www.pabrikmesin.co.id)
Batako berlubang memiliki sifat penghantar panas yang lebih baik dari batako padat dengan menggunakan bahan dan ketebalan yang sama. Batako berlubang memiliki beberapa keunggulan dari batu bata, beratnya hanya 1/3 dari batu bata dengan jumlah yang sama dan dapat disusun empat kali lebih cepat dan lebih kuat untuk semua penggunaan yang biasanya menggunakan batu bata. Di samping itu keunggulan lain batako berlubang adalah tahan terhadap panas dan suara. Batako secara umum dibagi menjadi 6 tipe, yaitu:
Gambar 2.4 Tipe-tipe Batako
Keterangan:
a. Panjang 40 cm, lebar 20 cm, tinggi 20 cm, berlubang, untuk dinding luar. b. panjang 40 cm, lebar 20 cm, tinggi 20 cm, berlubang, batu khusus sebagai
penutup pada sudut-sudut dan pertemuan.
c. panjang 40 cm, lebar 10 cm, tinggi 20 cm, berlubang, untuk dinding pengisi dengan tebal 10 cm.
d. panjang 40 cm, lebar 10 cm, tinggi 20 cm, berlubang, batu khusus sebagai penutup pada dinding pengisi.
e. panjang 40 cm, lebar 10 cm, tinggi 20 cm, tidak berlubang, batu khusus untuk dinding pengisi dan pemikul sebagai hubungan-hubungan sudut dan pertemuan.
f. Panjang 40 cm, lebar 8 cm, tinggi 20 cm, tidak berlubang, batu khusus untuk dinding pengisi (Utomo, 2010).
Pada pemakaian batu batako diperhatikan hal-hal berikut: a. Disimpan dalam keadaan cukup kering
b. Penyusunan batu cetak sebelum dipakai cukup setinggi lima lapis, untuk keamanan dan juga untuk memudahkan pengambilan
c. Pada pemasangan tidak perlu dibasahi terlebih dahulu, serta tidak boleh direndam air
d. Untuk pemotongan batu batako dipergunakan palu dan tatah untuk membuat goresan pada batu yang akan dipatahkan.
Gambar 2.5 Bentuk Ikatan Dinding Batako
(Sumber : www.docplayer.info)
Agar didapat mutu batako yang berkualitas, banyak faktor yang mempengaruhi. Faktor yang mempengaruhi kualitas batako tergantung pada faktor air semen, umur batako, kepadatan batako, bentuk tekstur batuan, ukuran agregat, kekuatan agregat, dan lain-lain.
Ada beberapa keuntungan dan kerugian dalam penggunaan batako. Keuntungan yang diperoleh dalam penggunaan batako adalah:
a. Tiap m2 pasangan tembok, membutuhkan lebih sedikit batako jika dibandingkan dengan menggunakan batu bata, berarti secara kuantitatif terdapat suatu pengurangan.
b. Pembuatan mudah dan dapat dibuat secara sama.
c. Ukurannya besar, sehingga waktu dan ongkos juga lebih hemat. d. Khusus jenis yang berlubang dapat befungsi sebagai isolasi udara. e. Apabila pekerjaan rapi, tidak perlu diplester.
f. Lebih mudah dipotong untuk sambungan tertentu yang membutuhkan potongan.
Sedangkan kerugian pemakaian batako adalah sebagai berikut:
a. Karena proses pengerasannya membutuhkan waktu yang cukup lama (3 minggu), maka butuh waktu yang lama untuk membuatnya sebelum memakainya.
b. Bila diinginkan lebih cepat mengeras perlu ditambah dengan semen, sehingga menambah biaya pembuatan.
c. Mengingat ukurannya cukup besar, dan proses pengarasannya cukup lama mengakibatkan pada saat pengangkutan banyak terjadi batako pecah.
2.2 Bahan Pembentuk Batako
Bahan dasar pembentuk batako pada penelitian ini terdiri dari semen, pasir, serbuk kaca dan air. Sedangkan untuk batako normal hanya menggunakan semen, pasir dan air saja.
2.2.1 Semen Portland
Berdasarkan SNI 15-2049-2004 tentang Semen Portland didefinisikan sebagai semen hidrolis yang dihasilkan dengan cara menggiling terak semen portland terutama yang terdiri atas kalsium silikat yang bersifat hidrolis dan digiling bersama-sama dengan bahan tambahan berupa satu atau lebih bentuk kristal senyawa kalsium sulfat dan boleh ditambah dengan bahan tambahan lain.
Penemu semen adalah Joseph Aspidin di tahun 1824, seorang tukang batu kebangsaan Inggris. Dinamakan Semen Portland, karena yang dihasilkan mempunyai warna serupa dengan tanah liat alam di Portland. Adapun jenis-jenis semen diklasifikasikan sebagai berikut:
a. Tipe I: Semen biasa digunakan untuk pembuatan beton bagi konstruksi yang tidak dipengaruhi sifat-sifat lingkungan yang mengandung bahan sulfat, perbedaan temperatur yang ekstrim. Pemakaian tipe ini umumnya bagi konstruksi beton pada bangunan:
1) Jalan;
2) Bangunan beton bertulang; 3) Jembatan-jembatan;
4) Tangki, waduk, pipa-pipa, batako.
b. Tipe II: Semen ini digunakan untuk pencegahan serangan sulfat dari lingkungan, seperti sistim drainase dengan sifat kadar konsentrasi sulfat tinggi di dalam air tanah.
c. Tipe III: Jenis semen dengan waktu pengerasan yang cepat, umumnya dalam waktu kurang dari seminggu, digunakan pada struktur-struktur bangunan yang bekistingnya harus cepat dibuka dan akan segera dipakai. Semen tipe I dapat juga dipakai untuk maksud ini, dengan campuran gemuk, akan tetapi tipe III lebih memuaskan hasilnya dan ekonomis.
d. Tipe IV: Semen dengan hidrasi panas rendah yang digunakan pada struktur-struktur dam, bangunan-bangunan masif, hal mana panas yang terjadi sewaktu hidrasi merupakan faktor penentu bagi keutuhan beton.
e. Tipe V: Semen penangkal sulfat. Digunakan untuk beton yang lingkungannya mengandung sulfat, terutama pada tanah/air tanah dengan kadar sulfat tinggi. Semen putih untuk pekerjaan-pekerjaan arsitektur. Di samping yang disebutkan di atas terdapat semen-semen khusus, seperti:
2) Semen kedap air; 3) Semen plastik; 4) Semen ekspansif;
5) Regulate-Set Cement.
Adapun ringkasan penggunaan dari jenis-jenis portland semen yaitu seperti tertera pada tabel di bawah.
Tabel 2.1 Jenis-jenis Portland Semen
Jenis Penggunaan I II III IV V
Konstruksi biasa di mana sifat yang khusus tidak diperlukan Konstruksi biasa di mana diinginkan perlawanan terhadap sulfat atau panas dari hidrasi yang sedang
Jika kekuatan permulaan yang tinggi diinginkan Jika panas yang rendah dari hidrasi diinginkan
Jika daya tahan yang tinggi terhadap sulfat diinginkan
(Chu-Kia Wang, 1994)
Agar semen tetap memenuhi syarat meskipun disimpan dalam waktu lama, cara penyimpanan semen perlu diperhatikan. Jika semen disimpan kering, akan tetap baik. Penyimpanan di tempat lembab mengakibatkan penurunan kekuatan. Oleh karenanya, kelembaban ruang penyimpanan harus tetap dijaga. Sebaiknya penimbunan karung semen rapat satu sama lain, di atas ganjalan kayu dan tidak dirapatkan ke dinding. Penyimpanan yang lama seharusnya mempunyai tutup-tutup kedap air. Semen harus terbebas dari bahan kotoran dari luar. Semen dalam kantong harus disimpan dalam gudang tertutup, terhindar dari basah dan lembab, dan tidak tercampur dengan bahan lain. Semen dari jenis yang berbeda harus dikelompokkan sedemikian rupa untuk mencegah kemungkinan tertukarnya jenis
semen yang satu dengan yang lainnya. Urutan penyimpanan harus diatur sehingga semen yang lebih dahulu masuk gudang terpakai lebih dahulu (Mulyono, 2003).
2.2.2 Pasir
Pasir adalah bahan batuan halus, terdiri dari butiran dengan ukuran 0,14-5 mm, didapat dari basil desintegrasi batuan alam (natural sand) atau dengan memecah (artificial sand). Umumnya pasir yang digali dari dasar sungai cocok digunakan untuk pembuatan bata konstruksi. Pasir ini terbentuk ketika batu-batu dibawa arus sungai dari sumber air ke muara sungai. Pasir dan kerikil dapat juga digali dari laut asalkan pengotoran serta garam-garamnya (khlorida) dibersihkan dan kulit kerang disisihkan. Jenis pasir dapat dibedakan berdasarkan asal dan sifat pasir:
a. Pasir gunungan, pasir ini ditemukan di daerah-daerah yang terletak agak tinggi, banyak mengandung kerikil.
b. Pasir sungai, jenis pasir ini yang mempunyai butiran yang tak merata. Pasir ini sangat baik untuk membuat mortar (adukan) karena unsur-unsur pengikatnya dapat mencekal dengan baik pada permukaan kasar butiran tersebut.
c. Pasir laut, jenis pasir ini banyak mengandung kapur karena sisa-sisa kulit kerang.
d. Pasir gunungan tepi pantai, pasir ini juga sama dengan pasir laut banyak mengandung kapur. Pasir gunungan tepi pantai adalah pasir yang terbawa angin. Pembulatan butir-butir disebabkan oleh arus laut dan terpaan ombak.
e. Pasir perak, pasir ini banyak menamakkan kilapan. Ini banyak digunakan sebagai penghias pada dinding dan langit-langit.
f. Pasir lembek, jenis pasir ini merupakan pasir halus dengan butiran bulat, yang sedikit mengandung tanah liat namun banyak mengandung lumpur, dan mengandung air.
g. Pasir timah, Pasir ini merupakan pasir yang dihanyutkan oleh air hujan dan sisa-sisa humus berwarna abu-abu timah.
Sebagai bahan adukan, baik untuk spesi maupun beton, maka agregat halus harus diperiksa di lapangan. Hal-hal yang dapat dilakukan dalam pemeriksaan agregat halus di lapangan adalah:
1) Agregat halus terdiri dari butir-butir tajam dan keras. Butir agregat halus harus bersifat kekal, artinya tidak pecah atau hancur oleh pengaruh-pengaruh cuaca.
2) Agregat halus tidak mengandung lumpur lebih dari 5% (ditentukan terhadap berat kering). Apabila kadar lumpur melampaui 5%, maka agregat halus harus dicuci.
3) Agregat halus tidak boleh mengandung bahan-bahan organik terlalu banyak, hal tersebut dapat diamati dari warna agregat halus.
4) Agregat yang berasal dari laut tidak boleh digunakan sebagai agregat halus untuk semua adukan spesi dan beton.
2.2.3 Air
Air merupakan bahan penyusun batako air yang befungsi memungkinkan reaksi kimia pada semen yang menyebabkan pengikatan dan berlangsungnya
pengerasan, membasahi agregat dan sebagai pelumas campuran agar mudah dalam pengerjaannya. Air digunakan untuk membuat adukan menjadi bubur kental dan juga sebagai bahan untuk menimbulkan reaksi pada bahan lain untuk dapat mengeras. Oleh karena itu, air sangat dibutuhkan dalam pelaksanaan pengerjaan bahan. Tanpa air, konstruksi bahan tidak akan terlaksana dengan baik dan sempurna.
Syarat air yang digunakan untuk campuran batako adalah sebagai berikut: a. Air tidak mengandung lumpur, minyak, benda terapung lainnya yang dapat
dilihat secara visual.
b. Air tidak mengandung benda-benda tersuspensi lebih dari 2 gram/liter.
c. Air tidak mengandung garam-garam yang dapat larut dan dapat merusak batako (asam-asam, zat organik dan sebagainya) lebih dari 15 gram/liter. d. Bila air meragukan harus dianalisa secara kimia dan dievaluasi mutunya
menurut pemakaiannya (Latief, 2010).
Faktor air semen adalah perbandingan antara berat air dan berat semen dalam campuran adukan. Kekuatan dan kemudahan pengerjaan (workability) campuran adukan batako sangat dipengaruhi oleh jumlah air campuran yang dipakai. Untuk suatu perbandingan campuran batako tertentu diperlukan jumlah air yang tertentu pula.
Pada dasarnya semen memerlukan jumlah air sebesar 32% berat semen untuk bereaksi secara sempurna, akan tetapi apabila kurang dari 40 % berat semen maka reaksi kimia tidak selesai dengan sempurna. Apabila kondisi seperti ini dipaksakan akan mengakibatkan kekuatan batako berkurang. Jadi air yang dibutuhkan untuk bereaksi dengan semen dan untuk memudahkan pembuatan
batako, maka nilai f.a.s. pada pembuatan dibuat pada batas kondisi adukan lengas tanah, karena dalam kondisi ini adukan dapat dipadatkan secara optimal. Disini tidak dipakai patokan angka sebab nilai f.a.s. sangat tergantung dengan campuran penyusunnya. Nilai f.a.s. Diasumsikan berkisar antara 0,3 sampai 0,6 atau disesuaikan dengan kondisi adukan agar mudah dikerjakan (Utomo, 2010)
2.2.4 Serbuk Kaca
Menurut Adams dan Williamson, kaca adalah material amorf yang pada suhu biasa mempunyai bentuk yang keras, tetapi apabila dipanaskan, lama kelamaan akan menjadi lunak, sesuai dengan suhu yang meningkat dan akhirnya menjadi kental hingga mencapai keadaan cair. Selama proses pendinginan terjadi proses yang berkebalikan dengan proses peleburan kaca. Kaca memiliki sifat yaitu tahan terhadap bahan kimia, efektif sebagai isolator listrik, dapat menahan vakum. Selain memiliki sifat-sifat tersebut, kaca merupakan bahan yang rapuh dan tidak tahan terhadap benturan.
Kaca merupakan materi bening dan transparan (tembus pandang) yang biasanya di hasilkan dari campuran silikon atau bahan silikon dioksida(SiO2),
yang secara kimia sama dengan kuarsa (bahasa Inggris: kwarts). Biasanya dibuat dari pasir. Suhu lelehnya adalah 2000 Derajat Celcius.Jenis kaca yang paling umum di kenal dan yang telah digunakan sejak berabad-abad silam sebagai jendela dan gelas minum adalah kaca soda kapur, yang terbuat dari 75% silica (SiO2) ditambah Na2O, CaO, dan sedikit aditif lain.
Di dalam ilmu pengetahuan, istilah kaca didefinisikan dalam arti yang luas, kaca dapat dibuat dari paduan bahan yang berbeda: paduan logam, ion-ion
yang di cairkan, molekul cair, dan polimer. Untuk banyak aplikasi seperti; botol, kaca mata, gelas dll.Kaca memainkan peran penting dalam ilmu pengetahuan dan industri. Karena struktur kimianya, fisik, dan khususnya sifat optik kaca cocok untuk aplikasi optik dan bahan Optoelektronik, peralatan laboratorium, isolator termal, bahan penguat, dan seni kaca (seni, kaca studio).
Kaca adalah salah satu produk industri kimia yang merupakan gabungan dari berbagai oksida anorganik yang tidak mudah menguap, yang dihasilkan dari dekomposisi dan peleburan senyawa alkali dan alkali tanah, pasir serta berbagai penyusun lainnya (Dian, 2011 dalam Wibowo, 2013).
a. Penggunaan Kaca dalam Bidang Konstruksi
Kaca adalah salah satu produk industri kimia yang paling akrab dengan kehidupan kita sehari-hari. Dipandang dari segi fisika, kaca merupakan zat cair yang sangat dingin. Disebut demikian karena struktur partikel-partikel penyusunnya yang saling berjauhan seperti dalam zat cair, namun kaca sendiri berwujud padat. Ini terjadi akibat proses pendinginan (cooling) yang sangat cepat, sehingga partikel-partikel silika tidak sempat menyusun diri secara teratur. Kaca merupakan hasil penguraian senyawa-senyawa organik yang mana telah mengalami pendinginan tanpa kristalisasi. Kaca memiliki sifat-sifat yang khas dibanding dengan golongan keramik lainnya. Sifat sifat kaca ini terutama dipengaruhi oleh keunikan silica (SiO2) dan proses pembentukannya.
Beberapa sifat-sifat kaca secara umum adalah: 1) Padatan amorf (short range order);
2) Berwujud padat tapi susunan atom-atomnya seperti pada zat cair; 3) Tidak memiliki titik lebur yang pasti (ada range tertentu);
4) Transparan, tahan terhadap serangan kimia, kecuali hidrogen fluorida. Karena itulah kaca banyak dipakai untuk peralatan laboratorium;
5) Efektif sebagai isolator;
6) Mampu menahan vakum tetapi rapuh terhadap benturan.
Secara umum, kaca komersial dapat dikelompokkan menjadi beberapa golongan:
1) Silika lebur. Silika lebur atau silika vitreo dibuat melalui pirolisis silikon tetraklorida pada suhu tinggi, atau dari peleburan kuarsa atau pasir murni. Secara salah kaprah, kaca ini sering disebut kaca kuarsa (quartz glass). Kaca ini mempunyai ciri-ciri nilai ekspansi rendah dan titik pelunakan tinggi. Karena itu, kaca ini mempunyai ketahanan termal lebih tinggi daripada kaca lain. Kaca ini juga sangat transparan terhadap radiasi ultraviolet. Kaca jenis inilah yang sering digunakan sebagai kuvet untuk spektrometer UV-Visible yang harganya sekitar dua jutaan per kuvet. 2) Alkali silikat. Alkali silikat adalah satu-satunya kaca dua komponen yang
secara komersial, penting. Untuk membuatnya, pasir dan soda dilebur bersama-sama, dan hasilnya disebut Natrium silikat. Larutan silikat soda juga dikenal sebagai kaca larut air (water soluble glass) banyak dipakai sebagai adhesif dalam pembuatan kotak-kotak karton gelombang serta memberi sifat tahan api.
3) Kaca soda gamping. Kaca soda gamping (sodalime glass) merupakan 95 persen dari semua kaca yang dihasilkan. Kaca ini digunakan untuk membuat segala macam bejana, kaca lembaran, jendela mobil dan barang pecah belah.
4) Kaca timbal. Dengan menggunakan oksida timbale sebagai pengganti kalsium dalam campuran kaca cair, didapatlah kaca timbal (lead glass). Kaca ini sangat penting dalam bidang optik, karena mempunyai indeks refraksi dan dispersi yang tinggi. Kandungan timbalnya bisa mencapai 82% (densitas 8,0, indeks bias 2,2). Kandungan timbale inilah yang memberikan kecemerlangan pada “kaca potong” (cut glass). Kaca ini juga digunakan dalam jumlah besar untuk membuat bola lampu, lampu reklame neon, radiotron, terutama karena kaca ini mempunyai tahanan
(resistance) listrik tinggi. Kaca ini juga cocok dipakai sebagai perisai
radiasi nuklir.
5) Kaca borosilikat. Kaca borosilikat biasanya mengandung 10 sampai 20% B2O3, 80% sampai 87% silika, dan kurang dari 10% Na2O. Kaca jenis ini mempunyai koefisien ekspansi termal rendah, lebih tahan terhadap kejutan dan mempunyai stabilitas kimia tinggi, serta tahanan listrik tinggi. Perabot laboratorium yang dibuat dari kaca ini dikenal dengan nama dagang Pyrex. Kaca borosilikat juga digunakan sebagai isolator tegangan tinggi, pipa lensa teleskop seperti misalnya lensa 500 cm di Mt. Palomer (AS).
6) Kaca khusus. Kaca berwarna, bersalut, opal, translusen, kaca keselamatan, fitokrom, kaca optic dan kaca keramik semuanya termasuk
kaca khusus. Komposisinya berbeda-beda tergantung pada produk akhir yang diinginkan.
7) Serat kaca (fiber glass). Serat kaca dibuat dari komposisi kaca khusus, yang tahan terhadap kondisi cuaca. Kaca ini biasanya mempunyai kandungan silika sekitar 55%, dan alkali lebih rendah (Kasiati, 2011) Kaca memiliki sifat-sifat yang khas dibanding dengan golongan keramik lainnya. Kekhasan sifat-sifat kaca ini terutama dipengaruhi oleh keunikan silika (SiO2) dan proses pembentukannya. Reaksi yang terjadi dalam pembuatan kaca
secara ringkas pada persamaan 2.1 (Dian, 2011 dalam Wibowo, 2013): Na2CO3 + a.SiO2 Na2O.aSiO2 + CO2
CaCO3 + b.SiO2 CaO.bSiO2 + CO2
Na2SO4 + c.SiO2 + C Na2O.cSiO2 + SO2 + SO2 + CO (2.1)
Bubuk kaca mempunyai kelebihan dibandingkan dengan bahan pengisi pori yang lainnya (Dian, 2011 dalam Wibowo, 2013), yaitu:
1) Mempunyai sifat tidak menyerap air (zero water absorption),
2) Kekerasan dari gelas menjadikan beton tahan terhadap abrasi yang hanya dapat dicapai oleh sedikit agregat alami,
3) Bubuk kaca/serbuk kaca memperbaiki kandungan dari beton segar sehingga kekuatan yang tinggi dapat dicapai tanpa penggunaan
superplasticizer,
4) Bubuk kaca/serbuk kaca yang baik mempunyai sifat pozzoland sehingga dapat berfungsi sebagai pengganti semen dan filler.
b. Kandungan dalam Kaca
Ada beberapa kandungan kaca berdasarkan jenis-jenis kaca, yaitu: clear
glass, amber glass, green glass, pyrex glass, dan fused silica (Setiawan, 2006).
Kandungan di dalam jenis-jenis kaca tersebut akan dijelaskan pada Tabel 2.2 seperti berikut ini.

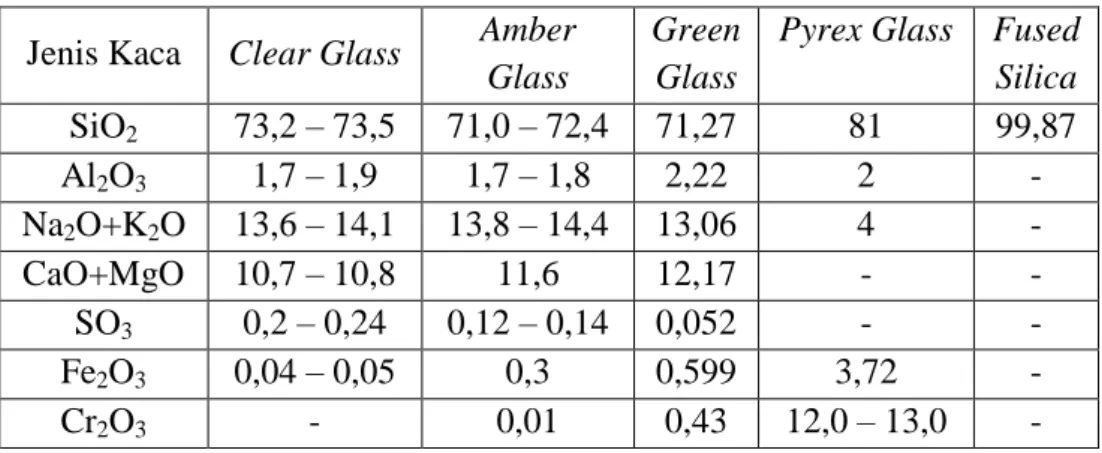

Tabel 2.2. Kandungan Kaca dalam Persen
Jenis Kaca Clear Glass Amber Glass
Green Glass
Pyrex Glass Fused Silica SiO2 73,2 – 73,5 71,0 – 72,4 71,27 81 99,87 Al2O3 1,7 – 1,9 1,7 – 1,8 2,22 2 - Na2O+K2O 13,6 – 14,1 13,8 – 14,4 13,06 4 - CaO+MgO 10,7 – 10,8 11,6 12,17 - - SO3 0,2 – 0,24 0,12 – 0,14 0,052 - - Fe2O3 0,04 – 0,05 0,3 0,599 3,72 - Cr2O3 - 0,01 0,43 12,0 – 13,0 - (Sumber : Setiawan, 2006)
Kandungan kimia di dalam bubuk kaca didapat dari pengujian di Laboratorium FMIPA Kimia Universitas Sumatera Utara dengan hasil seperti terdapat pada Tabel 2.3.
Tabel 2.3.Kandungan Serbuk Kaca Unsur Serbuk Kaca
SiO2 91,0080% Al2O3 0,1273% Fe2O3 0,0026%
CaO 0,1084%
c. Pengaruh Sifat Reaktif Silika pada Kaca
Penggunaan agregat halus kaca yang dibuat dari jenis kaca leburan soda lime, mulai dikembangkan untuk membuat beton kinerja tinggi. Agregat halus kaca ini dibuat dalam bentuk bubuk dengan ukuran dan distribusi yang serupa
agregat halus/pasir alam. Penggunaannya diharapkan dapat memanfaatkan limbah dari hasil samping industri untuk komponen industri konstruksi dan untuk mengatasi kekurangan pasir alam yang tersedia. Berdasarkan ASTM C289-87 dilakukan tes kimia dan tes kereaktifan agregat didapat bahwa bubuk kaca masih layak digunakan sebagai agregat walaupun memiliki sifat "merugikan" karena mengandung silika reaktif yang dapat bereaksi dengan alkali semen, sehingga mengakibatkan terjadinya ekspansi beton (Noor, 1995 dalam Wibowo, 2013).
Pada penelitian ini, bahan kaca yang dipakai untuk batako adalah serbuk kaca dari berbagai jenis botol minuman bekas yang termasuk pada golongan kaca soda gamping.
2.3 Pengujian Batako
Hasil produksi batako sebelum dipasarkan harus menjalani pengujian mutu yang meliputi :
2.3.1 Pengujian Ukuran dan Tampak Luar
Pengujian ukuran dilakukan untuk melihat dan mengamati apakah batako sudah sesuai dengan standar yang ditentukan, karena apabila belum sesuai dapat menpengaruhi nilai kekuatan pada bangunan. Sedangkan pengujian tampak luar dilakukan agar tidak mengurangi nilai jual. Apabila batako tampak dari segi fisik sudah bagus, maka nilai jualnya akan baik. Sebaliknya, apabila secara fisik sudah tampak tidak kuat maka batako tersebut tidak akan laku dipasaran.
Untuk mengetahui ukuran benda rata-rata batako, dipakai 10 buah benda uji yang utuh. Sebagai alat pengukur dipakai mistar sorong yang dapat mengukur teliti sampai 1 mm atau bisa juga digunakan alat ukur yang biasa dipakai dengan
satuan cm. Setiap pengukuran panjang, lebar, tinggi atau tebal dinding batako berlubang, dilakukan paling sedikit tiga kali pada tempat yang berbeda-beda, kemudian dihitung harga rata-rata dari ketiga pengukuran tersebut. Harga pengukuran dari 10 buah benda uji, dilaporkan mengenai ukuran rata-rata serta besar penyimpangan ukuran batako dari syarat mutu yang telah ditetapkan pada SNI 03 0349 1989.
Dalam pembuatan batako terdapat tiga macam ukuran yaitu seperti yang terdapat dalam tabel sebagai berikut:
Tabel 2.4 Persyaratan Ukuran dan Toleransi (PUBI hal. 28)
Jenis batako Ukuran nominal ± toleransi (mm)
Panjang Lebar Tebal
Besar 400±3 200±3 100±2
Sedang 300±3 150±3 100±2
Kecil 200±3 100±2 80±2
Keterangan : Ukuran nominal = ukuran bata ditambah 10 mm tebal siar.
2.3.2 Pengujian Daya Serap
Persentase berat air yang mampu diserap agregat di dalam air disebut serapan air, sedangkan banyaknya air yang terkandung dalam agregat disebut kadar air. Besar kecilnya penyerapan air sangat dipengaruhi pori atau rongga yang terdapat pada beton. Semakin banyak pori yang terkandung dalam beton maka akan semakin besar pula penyerapan sehingga ketahanannya akan berkurang. Rongga (pori) yang terdapat pada beton terjadi karena kurang tepatnya kualitas dan komposisi material penyusunannya. Pengaruh rasio yang terlalu besar dapat menyebabkan rongga, karena terdapat air yang tidak bereaksi dan kemudian
menguap dan meninggalkan rongga. Berdasarkan SNI 03-0349-1989 tentang bata beton (batako), persyaratan nilai penyerapan air maksimum adalah 25%
Untuk pengukuran penyerapan air batako, mengacu pada standar SNI 03-0349-1989 dan dihitung dengan persamaan berikut:
(2.2)
Dimana:
Wa = Water Absorption (%) Mk = Massa benda kering (gr)
Mj = Massa benda dalam kondisi jenuh (gr)
2.3.3 Pengujian Kuat Tekan
Pengujian kuat tekan batako adalah proses pengujian kemampuan batako untuk menahan beban, misalnya berat atap yang mendukung dinding, ditambah berat dinding itu sendiri. Serta untuk memastikan bahwa batako akan mampu membawa beban yang diletakkan di atasnya, termasuk beban hidup. Kuat tekan suatu bahan merupakan perbandingan besarnya beban maksimum yang dapat ditahan beban dengan luas penampang bahan yang mengalami gaya tersebut.
Kekuatan tekan merupakan salah satu tolak ukur batako. Pengertian kuat tekan batako dianalogikan dengan kuat tekan beton. Mengacu pada pada SK SNI M–14–1989–F tentang pengujian kuat tekan beton, yang dimaksud kuat tekan beton adalah besarnya beban persatuan luas yang menyebabkan benda uji beton hancur bila dibebani dengan gaya tekan tertentu yang dihasilkan oleh mesin tekan. Teori teknologi beton menjelaskan bahwa faktor-faktor yang sangat mempengaruhi kekuatan beton adalah faktor air semen (FAS), kepadatan, umur
beton, jenis semen, jumlah semen dan sifat agregat (Tjokrodimulyo, 1996 dalam Damaris, 2011).
Untuk pengukuran kuat tekan batako mengacu pada standar SNI 03-0349-1989 dan dihitung dengan persamaan berikut:
(2.3)
Dimana:
P = Kuat Tekan (kg/cm2) Fmaks = Gaya Maksimum (kg)
A = Luas permukaan benda uji (cm2)
Mengacu pada pada SK. SNI 03–0349-1989 tentang Bata Beton Untuk Pasangan Dinding, bata beton pejal maupun berlobang dibedakan menurut tingkat mutunya seperti yang tercantum pada Tabel 2.5. Kuat tekan batako dan daya serap air mengidentifikasikan mutu dari sebuah batako. Oleh karena itu spesifikasi dari Karakter Kualitas yang Kritis (Critical to Quality Characteristic/CTQ) produk batako ini adalah tingkat kuat tekan dan daya serap air. Semakin tinggi tingkat kekuatan batako yang dikehendaki, semakin tinggi pula mutu batako yang harus dihasilkan.
Tabel 2.5 Syarat-Syarat Fisis Bata Beton Menurut SNI 03-0349-1989
No Syarat Fisik Satuan
Tingkat Mutu Bata2)
Bata Pejal Bata Berlubang I II III IV I II III IV 1 Kuat tekan rata-rata minimum Kg/cm2 100 70 40 25 70 50 35 20 2 Kuat tekan bruto1) benda uji min. Kg/cm2 90 65 35 21 65 45 30 17 3 Penyerapan air rata-rata maks. % 25 35 - - 25 35 - -
Catatan:
1) Kuat tekan bruto adalah beban tekan keseluruhan pada waktu benda uji pecah dibagi
dengan luas ukurannya dari permukaan bata yang tertekan, termasuk luas lobang serta
cekungan tepi
2) Tingkat Mutu:
Tingkat I : Untuk dinding struktural tidak terlindungi
Tingkat II : Untuk dinding struktural terlindungi (boleh ada beban)
Tingkat III : Untuk dinding non struktural tak terlindungi boleh terkena hujan dan
panas
Tingkat IV : Untuk dinding non struktural terlindungi dari cuaca
2.3.4 Pengujian Kuat Tarik Briquette
Pada dasarnya, batako juga dapat menahan gaya tarik meskipun kekuatannya terhadap tarik terlalu kecil dibandingkan kekuatan tekan. Untuk mengetahui batas kekuatan tarik terhadap suatu campuran batako, maka perlu diadakan suatu pengujian kuat tarik batako campuran mortar yang akan digunakan sebagai benda uji dan dicetak dalam suatu cetakan dalam keadaan plastis (belum mengeras) dan untuk selanjutnya benda uji ini disebut benda uji briquette.
Briquette mortar juga merupakan campuran yang mempunyai kekuatan untuk
melawan tarikan dengan bentuknya yang menyerupai angka delapan. Kekuatan ini juga bergantung pada mutu bahan yang dipakai serta komposisi dari bahan tersebut.
Untuk pengukuran kuat tarik batako mengacu pada standar ASTM C-190 dan dihitung dengan persamaan berikut:
(2.4)
Dimana:
P = Kuat Tarik (kg)
σ = Gaya Maksimum (kg/cm2
) A = Luas permukaan benda uji (cm2)
2.3.5 Pengujian Tegangan Rekah (Splitting Test)
Pengujian tegangan rekah pada batako pada dasarnya mengambil prinsip dasar pengujian tegangan rekah pada beton. Tegangan rekah sendiri sering juga disebut dengan uji tarik belah karena pengujiannya yang membelah benda uji menjadi 2 bagian. Benda uji yang dipakai untuk pengujian ini berupa silinder.
Baik batako sering menerima beban tegak lurus sumbu bahannya dan sering mengalami rekahan (splitting). Hal ini terjadi karena daya dukung batako terhadap gaya lentur tergantung pada jarak garis berat batako.
Untuk pengujian tegangan rekah batako mengacu pada standar ASTM C.496-90 dan dihitung dengan persamaan berikut:
(2.5)
Dimana:
T = Tegangan rekah beton (kg/cm2) P = Beban maksimum (kg)
