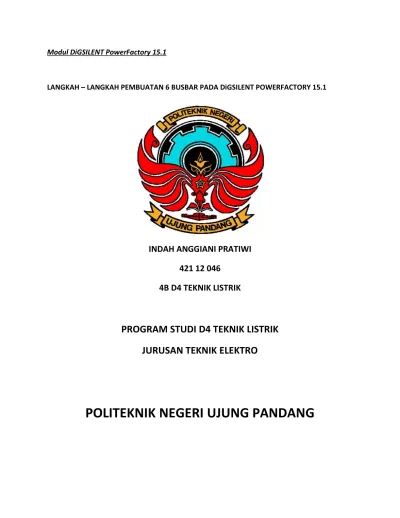

Modul DiGSILENT PowerFactory 15.1
LANGKAH – LANGKAH PEMBUATAN 6 BUSBAR PADA DiGSILENT POWERFACTORY 15.1
INDAH ANGGIANI PRATIWI
421 12 046
4B D4 TEKNIK LISTRIK
PROGRAM STUDI D4 TEKNIK LISTRIK
JURUSAN TEKNIK ELEKTRO
SIMULASI SINGLE LINE DIAGRAM 6 BUS BAR
Langkah – langkah memembuat simulasi single line diagram menggunakan DigSILENT powerfactory 15.1
A. Langkah 1 : Menggambar single line diagram 6 busbar
1. Menginstal DigSILENT 15.1 pada computer Anda.
2. Membuka program DigSILENT 15.1 yang telah anda install dengan mengklik sebanyak 2 kali icon DigSILENT pada pada layar desktop anda.
4. Mengklik menu FILE NEW PROJECT, pada toolbar :
5. Maka akan muncul tampilan seperti gambar di bawah ini. Ganti nama project yang Anda inginkan pada kotak dialog NAME. Lalu klik OK lalu OK kembali.
6. Setelah anda mengganti nama project anda tadi, maka akan muncul tampilan awal lembar kerja dari program DigSILENT berikut element – element yang nantinya akan digunakan.
7. Awalnya kita mengubah ukuran lembar kerja kita dengan cara mengklik menu : FILE PAGE SETUP A5 OK
8. Pertama, mengeset daya single busbar pada toolbar untuk busbar generator sebesar 6.3 kV
9. Mengklik ikon single busbar dan meletakkannya pada lembar kerja.
10. Setelah itu, kita kembali mengeset daya tegangan tinggi single busbar pada toolbar sebesar 70 kV.
11. Mengklik ikon single busbar dan meletakkannya pada lembar kerja.
12. Menghubungkan single busbar 1 dan single busbar 2 yang telah kita atur tegangannya tadi dengan menggunakan icon 2 – Winding Transformer
13. Menghubungkan busbar 1 dan busbar 2 dengan ikon (LINE) seperti :
15. Kemudian, menambahkan 2 single busbar daya 70 kV lau menghubungkannya satu sama lain sama dengan cara sebelumnya seperti diatas dengan menggunakan tool LINE yang sama pula yaitu :
16. Maka akan terdapat 2 line yaitu , Line 1 dan line 2 pada gambar dengan daya tegangan tinggi seperti tampilan dibawah ini :
17. Mengklik ikon busbar lalu meletakkannya pada lembar kerja (tegangan menengah 20 kV) serta memasangkan trafo step down pada masing – masing busbar (untuk pembebanan).
18. Memasukkan beban dengan cara mengklik ikon junction dan menghubungkannya
pada busbar dengan menggunakan tool LINE
19. Selanjutnya kita mengganti spesifikasi nilai pada beban. Dengan cara, Klik 2 kali pada connector beban
20. Maka, akan muncul tampilan kotak dialog seperti berikut, lalu selanjutnya kita klik icon Line:
22. Memasukkan icon beban sebanyak 10 beban yang artinya, tiap 1 beban akan mewakili 1 km dengan spesifikasi berikut:
23. Membuat kembali sambungan beban tegangan menengah dengan mengunakan langkah yang sama seperti langkah sebelumnya dengan panjang penghantar = 8 km dan interval beban – beban yang lainnya = 1 km. Klik OK.
\ 24. Klik busbar dengan daya 0.4 kV dan letakkan pada lembar kerja
25. Kemudian kita meletakkan transformator sinkron machine dan generator pada seperti padatampilan di bawah :
26. Disini, Kita dapat mengganti warna setiap jaringan dengan melakukan pengaturan warna untuk membedakan tiap busbar dengan mengKlik Diagram Colouring, dan atur warna yang
Anda inginkan. kali ini saya memilih warna merah(70 kV), hijau (20kV), biru(6.3 kV) dan pink(0.4kV) lalu OK
B. Langkah 2 : MEMASUKKAN PARAMETER PEMBANGKIT
1. Pada step ini, pertama kita mengatur synchronous machine yang ada pada busbar system (1), klik iconnya lalu pada pilihan type - kita memilih new project type – name (PLTU) –
Nominal Aparent Power (10 MVA) – Nominal Voltage (6.3 kV) – OK. Lalu pada option Load Flow kita kembali mengatur – klik Reference Machine – Active Power (5MW) – OK.
2. Setelah tadi kita mengatur synchronous machine pertama, kemudian kita mengatur kembali synchronous machine kedua pada busbar/terminal. Dengan cara yang sama kita klik type – select project type – new object – name (PLTGU) – Nominal apparent power (0.5 MVA) – Nominal voltage (0.4 kV) – Power factor (0.9) – OK – OK – OK.
3. Ketik kembali icon synchronous machine pertama yang ada pada busbar sytem(1) – type – pilih tanda panah – Power factor (0.85) – OK – OK.
C. LANGKAH 3 :MEMASUKKAN PARAMETER DATA TRANSMISI
1. Pilih line 2 yang menghubungkan antara busbar system (2 dan 4) – type – select project type – line type – new project – basic data – name (SUTT 70 kV) – rated voltage(70kV) – cable/OHL(overhead line) - resistance R’(0.1 ohm/km) – reactance X(0.4 ohm/km). Pindah ke menu load flow – susceptance B’ (5 uS/km) – OK – OK – Length of line (8km) – OK.
2. Melakukan hal yang sama terhadap Line 2 transmisi.
4. Untuk kotak dialog load flow, memasukkan data sebagai berikut
5. Klik ok.
6. Lakukan hal yang sama pada line JTM 20 kV dengan basic data sebagai berikut:
8. Klik OK
9. Klik edit relevan object for calculation klik ikon akan muncul data keluaran tercatat single busbar.
10. Kembali ke icon synchronous machine 2 pada busbar/terminal, klik – pada menu load flow masukkan nilai pada active power(0.3MW) – input mode ( P,cos(phi) ), power factor(0.9) – OK.
D. LANGKAH 4 : MEMASUKKAN DATA PARAMETER TRAFO
1. Untuk Trafo 1. Klik 2 kali pada trafo basic data type data select project type new
Memasukkan data sebagai berikut : lalu klik OK.
2. Melakukan langkahyang sama terhadap trafo 2.
3. Selanjutnya, kita kembali melakukan langkah yang sama seperti trafo 1 dan 2. Memasukkan data seperti pada gambar
E. LANGKAH 5 : MEMASUKKAN DATA BEBAN 20 kV
1. Klik sebanyak 2 kali pada beban dan memasukkan nilai tertera seperti pada gambar, lalu klik OK
2. Klik edit relevan object for calculation, pada data load flow mengubah nilai active power MW menjadi 0.4 dan reactive power = 0.2. klik ok dan blok ke bawah dan ubah nilai keseluruhan (copy). Klik Close.
F. LANGKAH 6 : MENJALANKAN SIMULASI LOAD FLOW
1. Mengklik icon calculate load flow execute.
G. LANGKAH 7 : MELAKUKAN SIMULASI HUBUNG SINGKAT
1. Selanjutnya, untuk melakukan hubung singkat ataupun gangguan untuk selurus busbar yang ada maka kita harus memilih icon pada toolbar setelah di klik maka akan terjadi Short Circuit pada setiap Busbar seperti tampilan di bawah ini :
3. Setelah itu maka akan muncul form seperti pada gambar dibawah ini, pada Short-Circuit dipilih Fault Locations (dalam hal ini kita mencoba memberi gangguan untuk keselurhan busbar)dan klik Execute
4. Setelah di Execute pilih icon pada toolbar untuk melihat nilai atau data Fault Locations Short-Circuit, maka akan muncul data seperti pada gambar di bawah ini, setelah kita memberikan gangguan pada seluruh busbar yang ada
LANGKAH 8 : MEMASUKKAN PARAMETER GOVERNOR DAN AVR
1. Klik icon Execute ,
2. Selanjutnya kita Klik kanan pada generator 1 Define Governor and Turbine (gov) Global types pada kotak dialog Name klik icon gov_IEEEG1.
Maka setelah itu, akan muncul kotak Common Model IEEEG1 seperti pada gambar:
Lalu klik OK.
4. Klik kanan pada kolom Net Elements pada baris Avr Slot New Element/Type… -> Global Types klik icon avr_IEEET1 klik OK OK.
5. Kembali kita Klik kanan pada Generator 2 Define Automatic Voltage Regulator (avr) Global Types avr_SEXS klik OK
6. Maka akan muncul kotak dialog Composit Model seperti pada gambar langkah 3 kembali. Dengan hal yang sama, Klik kanan pada area Gov Slot New Element Type Global Types Klik icon gov_TGOV1 Klik OK OK.
Langkah 9 : Memasukkan Inersi Pembangkit
1. Pertama pada toolbar kita klik icon edit relevant object for calculation kemudian synchronous machine type seperti dibawah ini :
Maka akan muncul tampilan seperti dibawah ini:
2. Pada icon synchronous machine PLTGU klik kemudian -> RMS inersia dan akan muncul tampilan dibawah lalu klik generation adequacy .
3. Di bagian acceleration time cost. Klik tanda panah dan pilih innersia time constant lalu OK.
4. Selanjutnya kita input nilai dari inertia time constant sebesar 0.5 s lalu OK.
5. Dengan lankah yang sama kita kembali melakukan untuk PLTU , yang membedakan hanya nilai dari inertia time constant sebesar 2 s lalu OK
LANGKAH 10 : SIMULASI GANGGUAN 3 PHASA PADA LINE 3
1. Klik kanan pada Line Define Switch Even. Akan muncul kotak dialog seperti pada gambar. Kemudian memasukkan nilai second sebesar 1.15 s seperti yang tampak pada gambar lalu klik OK.
2. Blok secara bersamaan Busbar1, Busbar 2, Bubar 3, dan busbar 4 klik kanan Define Variable Set .
Akan muncul kotak dialog seperti pada gambar
3. Klik icon pada Bus 1. Akan muncul kotak dialog variable set seperti pada gambar. Kemudian klik Line – Line Voltage, Magnitude RMS – Simulation Electrical Frequency Klik OK.
5. Kemudian pilih close
6. lalu klik dibawah lembar kerja(name page), klik kanan pada nama lembar kerja pilih insert page pilih create new page seperti berikut :
8. Selanjutnya klik icon pada toolbar kemudian menu utama pilih subplot (VisPlot ) pada kotak object lalu klik ok dan lakukan sebanya 4 kali sehingga didapatkan tampilan berikut :
9. Selanjutnya klik arrange subplots automatically sehingga didapatkan tampilan menjadi bentuk persegi seperti berikut ini :
10. kita mulai untuk grafik pertama, klik pada grafik pertama kemudian klik pada kotak element dan pilih bus 1, begitu pula sampai bus 4 dan atur warnanya sesuai keinginan agar membedakan antar bus satu dengan yang lainnya lalu klik ok seperti gambar berikut:
11. Selanjutnya pilih icon start simulation untuk mengexecute lalu berikan waktu pada kotak absolute seperti gambar dibawah ini :
12. Setelah kita execute, Selanjutnya pilih scalle y-axes automatically dan scalle x-axes automatically agar dapat melihat grafik dengan jelas seperti dibawah ini :
