Laporan Pratikum Fisika
XIA4
DISUSUN OLEH :
Aldiaz Taruna Galasokta (01)
PEMERINTAH KABUPATEN LUMAJANG
DINAS PENDIDIKAN
SMA NEGERI 3 LUMAJANG
Jl. Jend. Panjaitan No. 79 Telp. (0334) - 881057 KodePos 67312 Lumajang
A. Tujuan
Menyelidiki frekuensi alamiah getaran pegas B. DasarTeori
1. Gerak Harmonik Sederhana
Gerak harmonik sederhana adalah gerak bolak – balik benda melalui suatu titik keseimbangan tertentu dengan banyaknya getaran benda dalam setiap sekon yang selalu konstan. Gerak Harmonik Sederhana dapat dibedakan menjadi 2 bagian, yaitu (1) Gerak Harmonik Sederhana (GHS) Linier, misalnya penghisap dalam silinder gas, gerak osilasi air raksa/ air dalam pipa U, gerak horizontal / vertikal dari pegas, dan sebagainya; (2) Gerak Harmonik Sederhana (GHS) Angular, misalnya gerak bandul/ bandul fisis, osilasi ayunan torsi, dan sebagainya.
2. Gerak Harmonik pada Bandul
Sebuah bandul adalah massa (m) yang digantungkan pada salah satu ujung tali dengan panjang l dan membuat simpangan dengan sudut kecil. Gaya yang menyebabkan bandul ke posisi kesetimbangan dinamakan gaya pemulih yaitu dan panjang busur adalah Kesetimbangan gayanya. Bila amplitudo getaran tidak kecil namun tidak harmonik sederhana sehingga periode mengalami ketergantungan pada amplitudo dan dinyatakan dalam amplitudo sudut.
3. Besaran Fisika pada Ayunan Bandul a. Periode (T)
Periode ayunan (T) adalah waktu yang diperlukan benda untuk melakukan satu getaran. Benda dikatakan melakukan satu getaran jika benda bergerak dari titik di mana benda tersebut mulai bergerak dan kembali lagi ke titik tersebut. Satuan periode adalah sekon atau detik.
b. Frekuensi (f)
c. Amplitudo
Amplitudo dapat didefinisikan sebagai jarak terjatuh dari garis kesetimbangan dalam gelombang sinusoide yang kita pelajari pada mata pelajaran fisika dan matematika.

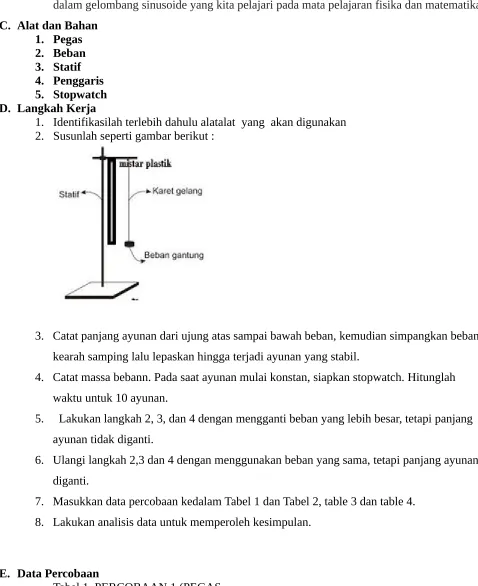

C. Alat dan Bahan 1. Pegas 2. Beban 3. Statif 4. Penggaris 5. Stopwatch D. Langkah Kerja
1. Identifikasilah terlebih dahulu alatalat yang akan digunakan 2. Susunlah seperti gambar berikut :
3. Catat panjang ayunan dari ujung atas sampai bawah beban, kemudian simpangkan beban kearah samping lalu lepaskan hingga terjadi ayunan yang stabil.
4. Catat massa bebann. Pada saat ayunan mulai konstan, siapkan stopwatch. Hitunglah waktu untuk 10 ayunan.
5. Lakukan langkah 2, 3, dan 4 dengan mengganti beban yang lebih besar, tetapi panjang ayunan tidak diganti.
6. Ulangi langkah 2,3 dan 4 dengan menggunakan beban yang sama, tetapi panjang ayunan diganti.
7. Masukkan data percobaan kedalam Tabel 1 dan Tabel 2, table 3 dan table 4. 8. Lakukan analisis data untuk memperoleh kesimpulan.
[image:3.612.55.533.116.702.2]E. Data Percobaan

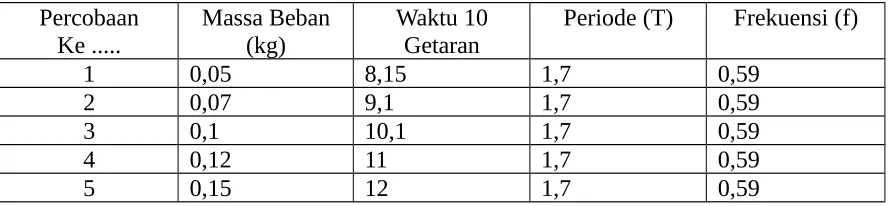

Percobaan
Ke ... Massa Beban(kg) Waktu 10Getaran Periode (T) Frekuensi (f)
1 0,05 8,15 1,7 0,59
2 0,07 9,1 1,7 0,59
3 0,1 10,1 1,7 0,59
4 0,12 11 1,7 0,59
[image:4.612.85.529.71.174.2]5 0,15 12 1,7 0,59
Tabel 2. Pengukuran periode ayunan dengan panjang ayunan berbeda
Percobaan Ke ... Panjang ayunan (L) Waktu 10 Getaran
Periode (T) Frekuensi (f)
1 0,475 m 15 1,7 0,588
2 0,44 m 13 1,5 0,66
3 0,36 m 11 1,4 0,714
4 0,295 m 12 1,3 0,679
5 0,26 m 9,3 1,1 0,9
F. Analisis data
1. Berdasarkan data pada Tabel 1 lengkapilah Tabel 3 berikut ini.
Percobaan
Ke ... m T F T
2 f2
1 0,05 1,7 0,58 2,89 0,3364
2 0,1 1,7 0,58 2,89 0,3364
3 0,15 1,7 0,58 2,89 0,3364
4 0.2 1,7 0,58 2,89 0,3364
5 0.25 1,7 0,58 2,89 0,3364
2. Dari data yang diperoleh pada tabel 3, buatlah grafik yang menghubungkan T2 dengan m dan f2 dengan m.
3. Buatlah pernyataan dari kedua grafik tersebut.
Massa sama sekali tidak berpengaruh terhadap periode dan frekuensi.
4. Berdasarkan data pada Tabel 2, lengkapilah Tabel 4 berikut ini. T2
m m

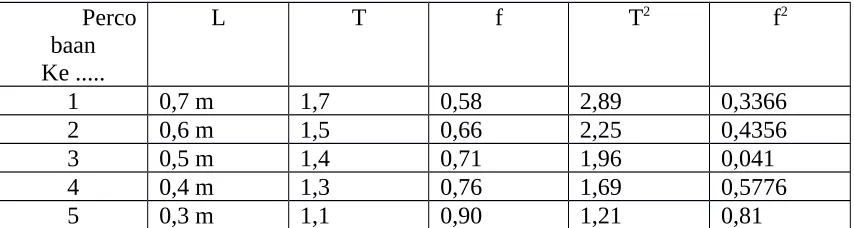

Tabel 4
Perco baan Ke ...
L T f T2 f2
1 0,7 m 1,7 0,58 2,89 0,3366
2 0,6 m 1,5 0,66 2,25 0,4356
3 0,5 m 1,4 0,71 1,96 0,041
4 0,4 m 1,3 0,76 1,69 0,5776
5 0,3 m 1,1 0,90 1,21 0,81
5. Dari data yang diperoleh pada Tabel 4, buatlah grafik yang menghubungkan T2 dengan L
dan f2 dengan L.
6. Apa yang dapat Anda nyatakan dari kedua grafik tersebut?
Semakin panjang tali bandul semakin besar periodenya. Sedangkan semakin panjang tali bandul semakin kecil frekuensinya.
G. Kesimpulan
1. hubungan antara frekuensi almiah ayunan bandul dengan massa benda yang bergetar adalah...
Jawaban: tidak ada hubungannya karena massa benda hanya akan mempengaruhi besarnya gaya yang mempengaruhi gerak gravitasi.
T2 F2
2. hubungan antara frekuensi alamiah ayunan bandul dengan panjang ayunan adalah...
Jawaban: sipangan juga tidak mempengaruhi frekuensi karena simpangan mempengaruhi terhadap periode ayunan.
3. frekuensi alamiah ayunan bandul di pengaruhi oleh...
Jawaban:dipengaruhi oleh panjang tali (L) dan percepatan gravitasi (g) sesuai rumus
