FAKULTAS TEKNOLOGI DAN INFORMATIKA
INSTITUT BISNIS DAN INFORMATIKA STIKOM SURABAYA 2016
ANALISIS UNJUK KERJA TOPOLOGI STAR PADA JARINGAN BERBASIS PPPOE MIKROTIK
TUGAS AKHIR
Program Studi S1 Sistem Komputer
Oleh :
xi
Halaman
HALAMAN JUDUL ... i
HALAMAN SYARAT ... ii
MOTTO ... iii
HALAMAN PERSEMBAHAN ... iv
HALAMAN PENGESAHAN ... v
HALAMAN PERNYATAAN ... vi
ABSTRAK ... vii
KATA PENGANTAR ... ix
DAFTAR ISI ... xi
DAFTAR GAMBAR ... xviii
DAFTAR TABEL ... xxxii
BAB I PENDAHULUAN ... 1
1.1Latar Belakang Masalah ... 1
1.2Perumusan Masalah ... 5
1.3Batasan Masalah ... 6
1.4Tujuan ... 7
1.5Sistematika Penulisan ... 8
BAB II LANDASAN TEORI ... 10
2.1Point to Point Over Ethernet (PPPOE) ... 10
2.2Manfaat PPPOE ... 10
2.3Arsitektur PPPOE ... 11
xii
2.4.2 PPPOE frame ... 13
2.5Struktur PPPOE ... 14
2.6Jenis PPPOE... 15
2.7Definisi berbanding PPPOE client dan PPPOE server ... 16
2.7.1 PPPOE client ... 16
2.7.2 PPPOE server ... 16
2.8Routing mikrotik ... 17
2.8.1 Quick set ... 17
2.8.2 Address list ... 18
2.8.3 Dynamic Host Configuration Protocol (DHCP) ... 19
2.8.3.1 DHCP client ... 19
2.8.3.2 DHCP server ... 19
2.8.3.3 Fungsi DHCP ... 20
2.8.3.4 Lakukan membuat cara kerja DHCP ... 20
2.8.4 Domain name server (DNS) ... 21
2.8.5 Interface list ... 21
2.8.6 Route list ... 24
2.8.7 Firewall ... 24
2.8.8 Point to point protocol (PPP) ... 26
2.9Internet Protocol Version 4 (IPv4) ... 27
2.9.1 Representasi alamat ... 27
2.9.2 Jenis alamat ... 29
2.9.3 Kelas IPv4 ... 29
2.9.4 Subnet mask ... 30
2.10 Definisi dua berbanding TCP dan UDP menggunakan PORT ... 31
2.10.1 Transmission Control Protocol (TCP) ... 31
2.10.2 User Datagram Protocol (UDP) ... 34
2.10.3 Port TCP dan Port UDP ... 36
2.10.4 Tabel port TCP dan UDP ... 37
xiii
2.12.1 Application layer ... 40
2.12.2 Presentation layer ... 41
2.12.3 Session layer ... 42
2.12.4 Transport layer ... 43
2.12.5 Network layer ... 44
2.12.6 Data link layer ... 43
2.12.7 Physical layer ... 45
2.13 Arsitektur dan definisi upper layer dan lower layer pada 7 layer OSI ... 46
2.14 komponen jaringan dan protokol layer ... 47
2.14.1 Tabel application layer ... 48
2.14.2 Tabel presentation layer ... 48
2.14.3 Tabel session layer ... 48
2.14.4 Tabel transport layer ... 49

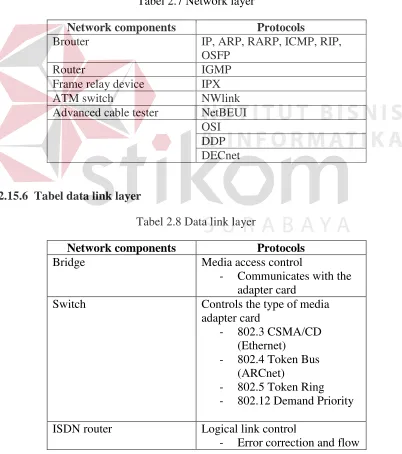

2.14.5 Tabel network layer ... 49
2.14.6 Tabel data link layer ... 49
2.14.7 Tabel physical layer ... 50
2.15 Arsitektur transmission Control Protocol/Internet Protocol ... 50
2.15.1 Application layer ... 51
2.15.2 Transport layer ... 51
2.15.3 Internet layer ... 52
2.15.4 Network layer ... 52
2.16 Routing ... 52
2.16.1 Open shortest Path First (OSPF) ... 52
2.16.2 Konfigurasi OSPF ... 53
2.16.3 Interface ... 53
2.16.4 Instance ... 53
2.16.5 Network ... 54
2.16.6 Area ... 54
2.16.7 Area ranges ... 54
xiv
2.16.10NBMA neighbors ... 55
2.16.11Sham link ... 55
2.16.12Link State Advertisements (LSA) ... 56
2.16.13Routes ... 56
2.16.14Autonomous System Border Router (ASBR) ... 56
2.16.15Area border routers ... 57
2.17 Mikrotk Router OS ... 57
2.18 Fitur mikrotik ... 58
2.19 Quality Of Service ... 60
2.20 Dua alat komponen mikrotik ... 61
2.21.1 RB951G-2HND ... 61
2.21.2 RB941-2ND TC ... 62
2.21 Alat komponen ... 64
2.22.1 Unshielded Twisted Pair (UTP) ... 64
2.22.2 Kabel UTP ... 64
2.22.3 Fungsi kabel UTP ... 67
2.22.4 Jenis kabel UTP ... 69
2.22.5 Karakteristik kabel jaringan twisted pair ... 69
2.22.6 RJ45 ... 71
2.22.7 Crimping ... 71
2.22.8 Menjelaskan kabel UTP dengan crossover dan straight ... 72
2.22.9 Cara memasang kabel UTP dengan crossover dan straight ... 76
2.22.10Memeriksa kabel UTP dengan kabel crossover dan straight ... 93
2.22 Aplikasi install ... 97
2.23.1 Router winbox loader v2.2.18 ... 97
2.23.2 Winbox v3.0 beta2 ... 98
2.23.3 Putty ... 99
2.23.3.1 Host name (or IP address) ... 99
2.23.3.2 Port ... 99
xv
2.23.3.5 Rlogin ... 106
2.23.3.6 Secure shell (SSH) ... 106
2.23.3.7 Serial ... 107
2.23.4Wireshark ... 109
2.23 Menjelaskan dan rumusan ... 117
2.24.1 Rumusan bandwidth ... 117
2.24.2 Throughput ... 117
2.24.3 Latency (delay) ... 118
2.24.4 Jitter ... 118
2.24.5 Packet loss ... 119
BAB III METODE PENELITIAN ... 121
3.1Metode penelitian... 121
3.1.1 Topologi star ... 121
3.1.2 Percobaan ... 122
3.1.3 Analisis ... 122
3.2Prosedur penelitian... 123
3.3Desain dan pembuatan topologi star ... 124
3.4Domain Host Configuration Protocol (DHCP) ... 127
3.4.1 DHCP client ... 127
3.4.2 DHCP server ... 130
3.5Firewall ... 136
3.6Network Address Translator (NAT) ... 136
3.7Mangle ... 136
3.8Lima chain konfigurasi filter rules dan mangle yang telah ditetapkan RouterOS Mikrotik ... 137
3.8.1Chain input ... 137
3.8.2Chain forward ... 137
3.8.3Chain output ... 137
xvi
3.9Action filter firewall RouterOS Mikrotik ... 138
3.10 IP pool ... 164
3.11 Route list ... 166
3.12 IP service list ... 170
3.13 Point To Point Protocol (PPP) ... 172
BAB IV HASIL DAN PEMBAHASAN ... 183
4.1Menbuat aplikasi winbox loader v2.2.18 ... 183
4.1.1 R1 ... 183
4.1.2 R2 ... 185
4.1.3 R3 ... 187
4.2Membuat aplikasi winbox v3.0 beta 2 ... 189
4.2.1 R1 ... 189
4.2.2 R2 ... 192
4.2.3 R3 ... 193
4.3Memasukkan konfigurasi address ... 195
4.3.1 R1 ... 195
4.3.2 R2 ... 198
4.3.3 R3 ... 201
4.4Memasukkan konfigurasi OSPF ... 204
4.4.1 R1 ... 204
4.4.2 R2 ... 211
4.4.3 R3 ... 217
4.5Memasukkan konfigurasi DNS ... 223
4.5.1 Membuat DNS R1 dari R2 dan R3 ... 223
4.6Memasukkan konfigurasi DHCP server dan DHCP client ... 224
4.6.1 DHCP server ... 224
4.6.2 DHCP client ... 234
4.7Memasukkan konfigurasi PPPOE server dan PPPOE client ... 238
xvii
4.8Memasukkan konfigurasi filter rules ... 258
4.8.1 R1 ... 258
4.8.2 R3 ... 261
4.8.3 R2 ... 273
4.9Memasukkan konfigurasi NAT... 285
4.9.1 R1 ... 285
4.9.2 R3 ... 288
4.9.3 R2 ... 294
4.10 Memasukkan konfigurasi mangle ... 300
4.10.1 R3 ... 300
4.10.2 R2 ... 312
4.11 Ping terkoneksi PC1 dan PC4 ... 324
4.11.1 PC1 dari PC1 ... 324
4.11.2 PC1 dari PC2 ... 324
4.11.3 PC1 dari internet ... 325
4.11.4 PC2 dari PC2 ... 326
4.11.5 PC2 dari PC1 ... 326
4.11.6 PC2 dari internet ... 327
4.11.7 PC3 dari PC3 ... 328
4.11.8 PC3 dari PC4 ... 328
4.11.9 PC3 dari internet ... 329
4.11.10PC4 dari PC4 ... 330
4.11.11PC4 dari PC3 ... 330
4.11.12PC4 dari internet ... 331
BAB V PENUTUP ... 332
xviii
Halaman

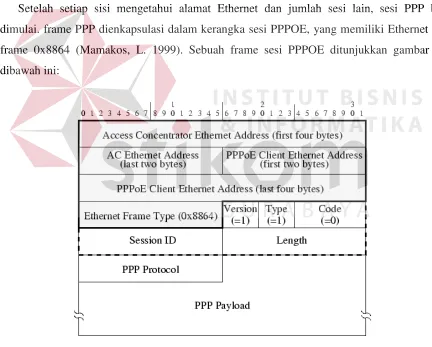

Gambar 2.1 PPPOE sesi frame ... 11
Gambar 2.2 PPPOE frame structure ... 12
Gambar 2.3 PPPOE frame ... 13
Gambar 2.4 Arsitektur 7 layer Open Sytem Interconnection (OSI) ... 40
Gambar 2.5 Arsitektur upper layer dan lower layer pada OSI ... 46
Gambar 2.6 Transmission Control Protocol/Internet Protocol (TCP/IP) ... 51
Gambar 2.7 Mikrotik RB951G-2HnD ... 61
Gambar 2.8 Mikrotik RB941-2nD TC (Hap Lite) ... 63
Gambar 2.9 kabel UTP crossover dengan sebelah kiri T568A dan sebelah kanan T568B ... 67
Gambar 2.10 kabel UTP straight dengan sebelah kiri T568B dan sebelah kanan T568B ... 68
Gambar 2.11 kabel UTP ... 69
Gambar 2.12 Struktur komponen dasar kabel Twisted Pair ... 70
Gambar 2.13 Register Jack (RJ) 45 ... 72
Gambar 2.14 Crimping ... 73
Gambar 2.15 Konector kabel UTP dengan LAN didalam urutan T-568A dan T-568B ... 74
Gambar 2.16 Bentuk pin elemen crossover dengan urutan T-568A dan T-568B berbeda ... 75
Gambar 2.17 Konector kabel UTP dengan LAN didalam urutan T568B ... 76
Gambar 2.18 Bentuk Pin elemen straight dengan T-568B keduanya yang sama ... 76
Gambar 2.19 Kabel UTP... 77
Gambar 2.20 Potong kulit ... 77
Gambar 2.21 Potong kulit putaran dengan kabel UTP ... 78
xix
Gambar 2.24 Crimping ... 80
Gambar 2.25 Crimping dengan kabel UTP ... 81
Gambar 2.26 Crimping sudah potong kabel UTP ... 81
Gambar 2.27 P1 kabel UTP dengan crossover bagian (1) ... 82
Gambar 2.28 P1 kabel UTP dengan crossover untuk crimping bagian (1) ... 83
Gambar 2.29 P2 kabel UTP dengan crossover bagian (2) ... 83
Gambar 2.30 P2 kabel UTP dengan crossover untuk crimping bagian (2) ... 84
Gambar 2.31 P1 dan P2 kabel UTP dengan Crossover bagian (3) ... 84
Gambar 2.32 P1 kabel UTP dengan crossover untuk RJ45 bagian (1) ... 85
Gambar 2.33 P1 kabel UTP dengan crossover untuk crimping dalam RJ45 bagian (1) ... 86
Gambar 2.34 P2 kabel UTP dengan crossover untuk RJ45 bagian (2) ... 86
Gambar 2.35 kabel UTP dengan crossover untuk crimping dalam RJ45 bagian (2) ... 87
Gambar 2.36 P1 dan P2 kabel UTP dengan crossover proses sudah selesai ... 88
Gambar 2.37 P1 kabel UTP dengan straight bagian (1) ... 88
Gambar 2.38 P1 kabel UTP dengan straight untuk crimping bagian (1) ... 89
Gambar 2.39 P2 kabel UTP dengan straight bagian (2) ... 89
Gambar 2.40 P2 kabel UTP dengan straight untuk crimping bagian (2) ... 90
Gambar 2.41 P1 dan P2 kabel UTP dengan straight bagian bagian (3) ... 90
Gambar 2.42 P1 kabel UTP dengan straight untuk RJ45 bagian (1) ... 91
Gambar 2.43 P1 kabel UTP dengan straight untuk crimping dalam RJ45 bagian (1) ... 92
Gambar 2.44 P2 kabel UTP dengan straight untuk RJ45 bagian (2) ... 92
Gambar 2.45 P2 kabel UTP dengan straight untuk crimping dalam RJ45 bagian (2) ... 93
Gambar 2.46 P1 dan P2 kabel UTP dengan straight proses sudah selesai ... 94
xx
Gambar 2.49 Kabel UTP dengan crossover 5 buah bagian (2) ... 96
Gambar 2.50 Scanner kabel UTP dengan straight bagian (1) ... 96
Gambar 2.51 Kabel UTP dengan straight 4 buah bagian (2) ... 97
Gambar 2.52 Mikrotik winbox loader 2.2.18 ... 99
Gambar 2.53 Winbox v3.0 beta 2 ... 99
Gambar 2.54 Putty ... 108
Gambar 2.55 Menginstall wireshark 1.4.4 (1) ... 109
Gambar 2.56 Menginstall wireshark 1.4.4 (2) ... 109
Gambar 2.57 Menginstall wireshark 1.4.4 (3) ... 110
Gambar 2.58 Menginstall wireshark 1.4.4 (4) ... 110
Gambar 2.59 Menginstall wireshark 1.4.4 (5) ... 111
Gambar 2.60 Menginstall wireshark 1.4.4 (6) ... 111
Gambar 2.61 Menginstall wireshark 1.4.4 (7) ... 112
Gambar 2.62 Menginstall wireshark 1.4.4 pada diinstall winpcap 4.1.2 (1) ... 112
Gambar 2.63 Menginstall wireshark 1.4.4 pada diinstall winpcap 4.1.2 (2) ... 113
Gambar 2.64 Menginstall wireshark 1.4.4 pada diinstall winpcap 4.1.2 (3) ... 113
Gambar 2.65 Menginstall wireshark 1.4.4 pada diinstall winpcap 4.1.2 (4) ... 114
Gambar 2.66 Menginstall wireshark 1.4.4 pada diinstall winpcap 4.1.2 (5) ... 114
Gambar 2.67 Kembali melanjutkan proses wireshark 1.4.4 sampai winpcap 4.1.2 ... 115
Gambar 2.68 Membuka aplikasi wireshark 1.4.4 (1) ... 115
Gambar 2.69 Membuka aplikasi wireshark 1.4.4 (2) ... 116
Gambar 3.1 Topologi star ... 125
Gambar 3.2 DHCP client pada R3 ... 128
xxi
Gambar 3.5 DHCP server pada R3 ... 132
Gambar 3.6 DHCP server pada R3 ... 133
Gambar 3.7 DHCP server pada R2 ... 134
Gambar 3.8 DHCP server pada R2 ... 135
Gambar 3.9 Filter rules pada R1 ... 146
Gambar 3.10 NAT pada R1 ... 147
Gambar 3.11 Filter rules pada R3 ... 150
Gambar 3.12 NAT pada R3 ... 151
Gambar 3.13 Mangle pada R3 ... 155
Gambar 3.14 Filter rules pada R2 ... 158
Gambar 3.15 NAT pada R2 ... 159
Gambar 3.16 Mangle pada R2 ... 163
Gambar 3.17 IP pool pada R3 ... 164
Gambar 3.18 IP pool pada R2 ... 165
Gambar 3.19 Route list pada R1 ... 167
Gambar 3.20 Rotue list pada R3 ... 168
Gambar 3.21 Route list pada R2 ... 169
Gambar 3.22 IP service IP ... 171
Gambar 3.23 PPP pada R1 ... 172
Gambar 3.24 PPP pada R1 ... 173
Gambar 3.25 PPP pada R1 ... 174
Gambar 3.26 PPP pada R3 ... 175
Gambar 3.27 PPP pada R3 ... 176
xxii
Gambar 3.30 PPP pada R2 ... 179
Gambar 3.31 PPP pada R2 ... 180
Gambar 3.32 PPP pada R2 ... 181
Gambar 3.33 PPP pada R2 ... 182
Gambar 4.1 R1 RB951G 2Hnd dari winbox loader v2.218 (1) ... 183
Gambar 4.2 R2 RB951G 2Hnd dari winbox loader 2.218 (2) ... 184
Gambar 4.3 R2 RB941 2nd TC Hap lite dari winbox loader 2.218 (1) ... 185
Gambar 4.4 R2 RB941 2nd TC Hap lite dari winbox loader 2.218 (2) ... 186
Gambar 4.5 R3 RB941 2nd TC Hap lite dari remote winbox v3.0 beta 2 (1) ... 187
Gambar 4.6 R3 RB941 2nd TC Hap lite dari remote winbox v3.0 beta 2 (2) ... 188
Gambar 4.7 R1 RB951G 2Hnd dari remote winbox v3.0 beta 2 (3) ... 189
Gambar 4.8 R1 RB951G 2Hnd dari remote winbox v3.0 beta 2 (4) ... 190
Gambar 4.9 R2 RB951G 2Hnd dari remote winbox v3.0 beta 2 (3) ... 191
Gambar 4.10 R2 RB951G 2Hnd dari remote winbox v3.0 beta 2 (4) ... 192
Gambar 4.11 R3 RB941 2nd TC Hap lite dari remote winbox v3.0 beta 2 (3) ... 193
Gambar 4.12 R3 RB941 2nd TC Hap lite dari remote winbox v3.0 beta 2 (4) ... 194
Gambar 4.13 konfigurasi address R1 (1) ... 195
Gambar 4.14 konfigurasi address R1 (2) ... 195
Gambar 4.15 konfigurasi address R1 (3) ... 196
Gambar 4.16 konfigurasi address R1 (4) ... 196
Gambar 4.17 konfigurasi address R1 (5) ... 197
Gambar 4.18 konfigurasi address R2 (1) ... 198
Gambar 4.19 konfigurasi address R2 (2) ... 198
xxiii
Gambar 4.22 konfigurasi address R2 (5) ... 200
Gambar 4.23 konfigurasi address R3 (1) ... 201
Gambar 4.24 konfigurasi address R3 (2) ... 201
Gambar 4.25 konfigurasi address R3 (3) ... 202
Gambar 4.26 konfigurasi address R3 (4) ... 202
Gambar 4.27 konfigurasi address R3 (5) ... 203
Gambar 4.28 konfigurasi OSPF pada R3 ... 204
Gambar 4.29 konfigurasi OSPF pada R2 ... 204
Gambar 4.30 konfigurasi OSPF pada internet ... 205
Gambar 4.31 konfigurasi OSPF pada R1 backbone ... 205
Gambar 4.32 konfigurasi OSPF pada R1 area 1 ... 206
Gambar 4.33 konfigurasi OSPF pada R1 area 2 ... 206
Gambar 4.34 konfigurasi OSPF pada R1 area ... 207
Gambar 4.35 konfigurasi OSPF pada R1 area range 1 ... 207
Gambar 4.36 konfigurasi OSPF pada R1 area range 2 ... 208
Gambar 4.37 konfigurasi OSPF pada R1 area range 3 ... 209
Gambar 4.38 konfigurasi OSPF pada R1 neighbors ... 209
Gambar 4.39 konfigurasi OSPF pada R1 LSA ... 209
Gambar 4.40 konfigurasi OSPF pada R1 routes ... 210
Gambar 4.41 konfigurasi OSPF pada R3 ... 211
Gambar 4.42 konfigurasi OSPF pada R2 ... 211
Gambar 4.43 konfigurasi OSPF pada internet ... 212
Gambar 4.44 konfigurasi OSPF pada PC3 dan PC4 ... 212
xxiv
Gambar 4.47 konfigurasi OSPF pada R2 area ... 214
Gambar 4.48 konfigurasi OSPF pada R2 area range 1 ... 214
Gambar 4.49 konfigurasi OSPF pada R2 area range 2 ... 215
Gambar 4.50 konfigurasi OSPF pada R2 neighbors ... 215
Gambar 4.51 konfigurasi OSPF pada R2 LSA ... 216
Gambar 4.52 konfigurasi OSPF pada R2 routes ... 216
Gambar 4.53 konfigurasi OSPF pada R3 ... 217
Gambar 4.54 konfigurasi OSPF pada R2 ... 217
Gambar 4.55 konfigurasi OSPF pada PC1 dan PC2 ... 218
Gambar 4.56 konfigurasi OSPF pada internet ... 218
Gambar 4.57 konfigurasi OSPF pada R3 backbone ... 219
Gambar 4.58 konfigurasi OSPF pada area 2 ... 219
Gambar 4.59 konfigurasi OSPF pada area 2 ... 220
Gambar 4.60 konfigurasi OSPF pada R3 area range 1 ... 220
Gambar 4.61 konfigurasi OSPF pada R3 area range 2 ... 220
Gambar 4.62 konfigurasi OSPF pada R3 neighbors ... 221
Gambar 4.63 konfigurasi OSPF pada R3 LSA ... 222
Gambar 4.64 konfigurasi OSPF pada R3 routes ... 222
Gambar 4.65 konfigurasi DNS pada R1 R2 R3 ... 223
Gambar 4.66 konfigurasi DHCP server (1) ... 224
Gambar 4.67 konfigurasi DHCP server (2) ... 225
Gambar 4.68 konfigurasi DHCP server (3) ... 225
Gambar 4.69 konfigurasi DHCP server (4) ... 226
xxv
Gambar 4.72 konfigurasi DHCP server (1) ... 228
Gambar 4.73 konfigurasi DHCP server (2) ... 229
Gambar 4.74 konfigurasi DHCP server (3) ... 229
Gambar 4.75 konfigurasi DHCP server (4) ... 230
Gambar 4.76 konfigurasi DHCP server (1) ... 231
Gambar 4.77 konfigurasi DHCP server (2) ... 232
Gambar 4.78 konfigurasi DHCP server (3) ... 232
Gambar 4.79 konfigurasi DHCP server (4) ... 233
Gambar 4.80 konfigurasi DHCP client (1) ... 234
Gambar 4.81 konfigurasi DHCP client (2) ... 234
Gambar 4.82 konfigurasi DHCP client (3) ... 235
Gambar 4.83 konfigurasi DHCP client (1) ... 236
Gambar 4.84 konfigurasi DHCP client (2) ... 236
Gambar 4.85 konfigurasi DHCP client (3) ... 237
Gambar 4.86 konfigurasi PPPOE server binding (1)... 238
Gambar 4.87 konfigurasi PPPOE server binding (2)... 238
Gambar 4.88 konfigurasi PPPOE server interface (1) ... 239
Gambar 4.89 konfigurasi PPPOE server interface (2) ... 239
Gambar 4.90 konfigurasi PPPOE secret (1) ... 240
Gambar 4.91 konfigurasi PPPOE secret (2) ... 240
Gambar 4.92 konfigurasi PPPOE secret (3) ... 241
Gambar 4.93 konfigurasi PPPOE secret (4) ... 241
Gambar 4.94 konfigurasi PPPOE secret (5) ... 242
xxvi
Gambar 4.97 konfigurasi PPPOE client (3) ... 244
Gambar 4.98 konfigurasi PPPOE client server (1) ... 244
Gambar 4.99 konfigurasi PPPOE client server (2) ... 245
Gambar 4.100 konfigurasi PPPOE client server (3) ... 245
Gambar 4.101 konfigurasi PPPOE secret (1) ... 246
Gambar 4.102 konfigurasi PPPOE secret (2) ... 247
Gambar 4.103 konfigurasi PPPOE secret (3) ... 247
Gambar 4.104 konfigurasi PPPOE profiles (1)... 248
Gambar 4.105 konfigurasi PPPOE profiles (2)... 249
Gambar 4.106 konfigurasi PPPOE profiles (3)... 249
Gambar 4.107 konfigurasi PPPOE client (1) ... 250
Gambar 4.108 konfigurasi PPPOE client (2) ... 250
Gambar 4.109 konfigurasi PPPOE client (3) ... 251
Gambar 4.110 konfigurasi PPPOE client server (1) ... 251
Gambar 4.111 konfigurasi PPPOE client server (2) ... 252
Gambar 4.112 konfigurasi PPPOE client server (3) ... 252
Gambar 4.113 konfigurasi PPPOE secret (1) ... 253
Gambar 4.114 konfigurasi PPPOE secret (2) ... 254
Gambar 4.115 konfigurasi PPPOE secret (3) ... 254
Gambar 4.116 konfigurasi PPPOE profiles (1)... 255
Gambar 4.117 konfigurasi PPPOE profiles (2)... 256
Gambar 4.118 konfigurasi PPPOE profiles (3)... 257
Gambar 4.119 konfigurasi filter rules UDP pada R1 (1) ... 258
xxvii
Gambar 4.122 konfigurasi filter rules TCP pada R1 (4) ... 260
Gambar 4.123 konfigurasi filter rules TCP dan UDP pada R1 ... 260
Gambar 4.124 konfigurasi filter rules UDP pada R3 (1) ... 261
Gambar 4.125 konfigurasi filter rules UDP pada R3 (2) ... 262
Gambar 4.126 konfigurasi filter rules UDP pada R3 (3) ... 262
Gambar 4.127 konfigurasi filter rules UDP pada R3 (4) ... 263
Gambar 4.128 konfigurasi filter rules UDP pada R3 (5) ... 264
Gambar 4.129 konfigurasi filter rules UDP pada R3 (6) ... 264
Gambar 4.130 konfigurasi filter rules UDP pada R3 (7) ... 265
Gambar 4.131 konfigurasi filter rules UDP pada R3 (8) ... 266
Gambar 4.132 konfigurasi filter rules TCP pada R3 (1) ... 267
Gambar 4.133 konfigurasi filter rules TCP pada R3 (2) ... 268
Gambar 4.134 konfigurasi filter rules TCP pada R3 (3) ... 268
Gambar 4.135 konfigurasi filter rules TCP pada R3 (4) ... 269
Gambar 4.136 konfigurasi filter rules TCP pada R3 (5) ... 270
Gambar 4.137 konfigurasi filter rules TCP pada R3 (6) ... 271
Gambar 4.138 konfigurasi filter rules TCP pada R3 (7) ... 271
Gambar 4.139 konfigurasi filter rules TCP pada R3 (8) ... 272
Gambar 4.140 konfigurasi filter rules TCP dan UDP pada R3 ... 272
Gambar 4.141 konfigurasi filter rules UDP pada R2 (1) ... 273
Gambar 4.142 konfigurasi filter rules UDP pada R2 (2) ... 274
Gambar 4.143 konfigurasi filter rules UDP pada R2 (3) ... 275
Gambar 4.144 konfigurasi filter rules UDP pada R2 (4) ... 275
xxviii
Gambar 4.147 konfigurasi filter rules UDP pada R2 (7) ... 277
Gambar 4.148 konfigurasi filter rules UDP pada R2 (8) ... 278
Gambar 4.149 konfigurasi filter rules TCP pada R2 (1) ... 279
Gambar 4.150 konfigurasi filter rules TCP pada R2 (2) ... 280
Gambar 4.151 konfigurasi filter rules TCP pada R2 (3) ... 280
Gambar 4.152 konfigurasi filter rules TCP pada R2 (4) ... 281
Gambar 4.153 konfigurasi filter rules TCP pada R2 (5) ... 282
Gambar 4.154 konfigurasi filter rules TCP pada R2 (6) ... 282
Gambar 4.155 konfigurasi filter rules TCP pada R2 (7) ... 283
Gambar 4.156 konfigurasi filter rules TCP pada R2 (8) ... 284
Gambar 4.157 konfigurasi filter rules TCP dan UDP pada R3 ... 284
Gambar 4.158 konfigurasi NAT pada UDP R1 (1) ... 285
Gambar 4.159 konfigurasi NAT pada UDP R1 (2) ... 286
Gambar 4.160 konfigurasi NAT pada TCP R1 (3) ... 286
Gambar 4.161 konfigurasi NAT pada TCP R1 (4) ... 287
Gambar 4.162 konfigurasi NAT UDP dan TCP pada R1 ... 287
Gambar 4.163 konfigurasi NAT UDP pada R3 (1) ... 288
Gambar 4.164 konfigurasi NAT UDP pada R3 (2) ... 289
Gambar 4.165 konfigurasi NAT UDP pada R3 (3) ... 289
Gambar 4.166 konfigurasi NAT UDP pada R3 (4) ... 290
Gambar 4.167 konfigurasi NAT TCP pada R3 (1) ... 291
Gambar 4.168 konfigurasi NAT TCP pada R3 (2) ... 291
Gambar 4.169 konfigurasi NAT TCP pada R3 (3) ... 292
xxix
Gambar 4.172 konfigurasi NAT UDP pada R2 (1) ... 294
Gambar 4.173 konfigurasi NAT UDP pada R2 (2) ... 295
Gambar 4.174 konfigurasi NAT UDP pada R2 (3) ... 295
Gambar 4.175 konfigurasi NAT UDP pada R2 (4) ... 296
Gambar 4.176 konfigurasi NAT TCP pada R2 (1) ... 297
Gambar 4.177 konfigurasi NAT TCP pada R2 (2) ... 298
Gambar 4.178 konfigurasi NAT TCP pada R2 (3) ... 298
Gambar 4.179 konfigurasi NAT TCP pada R2 (4) ... 299
Gambar 4.180 konfigurasi NAT TCP dam UDP pada R2 ... 299
Gambar 4.181 konfigurasi mangle UDP dengan mark connection pada R3 (1) ... 300
Gambar 4.182 konfigurasi mangle UDP dengan mark connection pada R3 (2) ... 301
Gambar 4.183 konfigurasi mangle UDP dengan mark packet pada R3 (3) ... 301
Gambar 4.184 konfigurasi mangle UDP dengan mark packet pada R3 (4) ... 302
Gambar 4.185 konfigurasi mangle UDP dengan mark connection pada R3 (5) ... 303
Gambar 4.186 konfigurasi mangle UDP dengan mark connection pada R3 (6) ... 303
Gambar 4.187 konfigurasi mangle UDP dengan mark packet pada R3 (7) ... 304
Gambar 4.188 konfigurasi mangle UDP dengan mark packet pada R3 (8) ... 305
Gambar 4.189 konfigurasi mangle TCP dengan mark connection pada R3 (1) ... 306
Gambar 4.190 konfigurasi mangle TCP dengan mark connection pada R3 (2) ... 307
Gambar 4.191 konfigurasi mangle TCP dengan mark packet pada R3 (3) ... 307
Gambar 4.192 konfigurasi mangle TCP dengan mark packet pada R3 (4) ... 308
Gambar 4.193 konfigurasi mangle TCP dengan mark connection pada R3 (5) ... 309
Gambar 4.194 konfigurasi mangle TCP dengan mark connection pada R3 (6) ... 309
xxx
Gambar 4.197 konfigurasi mangle TCP dan UDP mark connection mark packet pada R3 ... 311
Gambar 4.198 konfigurasi UDP dengan mark connection pada R2 (1) ... 312
Gambar 4.199 konfigurasi UDP dengan mark connection pada R2 (2) ... 313
Gambar 4.200 konfigurasi UDP dengan mark packet pada R2 (3) ... 313
Gambar 4.201 konfigurasi UDP dengan mark packet pada R2 (4) ... 314
Gambar 4.202 konfigurasi UDP dengan mark connection pada R2 (5) ... 315
Gambar 4.203 konfigurasi UDP dengan mark connection pada R2 (6) ... 315
Gambar 4.204 konfigurasi UDP dengan mark packet pada R2 (7) ... 316
Gambar 4.205 konfigurasi UDP dengan mark packet pada R2 (8) ... 317
Gambar 4.206 konfigurasi TCP dengan mark connection pada R2 (1) ... 318
Gambar 4.207 konfigurasi TCP dengan mark connection pada R2 (2) ... 319
Gambar 4.208 konfigurasi TCP dengan mark packet pada R2 (3) ... 319
Gambar 4.209 konfigurasi TCP dengan mark packet pada R2 (4) ... 320
Gambar 4.210 konfigurasi TCP dengan mark connection pada R2 (5) ... 321
Gambar 4.211 konfigurasi TCP dengan mark connection pada R2 (6) ... 321
Gambar 4.212 konfigurasi TCP dengan mark packet pada R2 (7) ... 322
Gambar 4.213 konfigurasi TCP dengan mark packet pada R2 (8) ... 323
Gambar 4.214 konfigurasi mangle TCP dan UDP mark connection mark packet pada R2 ... 323
Gambar 4.215 ping PC1 dari PC1... 324
Gambar 4.216 ping PC1 dari PC2... 325
Gambar 4.217 ping PC1 dari internet ... 325
Gambar 4.218 ping PC2 dari PC2... 326
Gambar 4.219 ping PC2 dari PC1... 326
xxxi
Gambar 4.222 ping PC3 dari PC4... 328
Gambar 4.223 ping PC3 dari internet ... 329
Gambar 4.224 ping PC4 dari PC4... 330
Gambar 4.225 ping PC4 dari PC3... 330
xxxii
Halaman
Tabel 2.1 Tipe paket PPPOE ... 11
Tabel 2.2 TCP dan UDP ... 37
Tabel 2.3 Application layer... 48
Tabel 2.4 Presentation layer ... 48
Tabel 2.5 Session layer ... 48
Tabel 2.6 Transport layer ... 49
Tabel 2.7 Network layer ... 49
Tabel 2.8 Data link layer ... 49
Tabel 2.9 Physical layer ... 50
Tabel 2.10 Spesifikasi RB951G-2HnD... 62
Tabel 2.11 Spesifikasi RB941-2nd TC ... 63
Tabel 2.12 Kabel UTP dengan standar T568A dan T568B ... 67
Tabel 2.13 Kabel Unshielded Twisted Pair (UTP) antara crossover dan straight ... 82
Tabel 3.1 Prosedur penelitian ... 123
Tabel 3.2 Konfigurasi mikrotik... 126
1
PENDAHULUAN
1.1.Latar Belakang Masalah
Topologi star terdapat perangkat pengendali yang berfungsi sebagai pengatur dan pengendali
komunikasi data. router dengan kabel Unshielded Twisted Pair sebagai (UTP) Topologi jaringan
model star ini sama halnya menarik beberapa kabel UTP dari setiap komputer menuju pada pusat
konvensi router. Pada jaringan meningkat dapat terdiri dari empat membutuhkan komputer yang
menggunakan UTP dengan crossover secara terhubung langsung oleh beberapa media fisik
menyebutnya media hal sering menyebut komputer terhubung sebagai node. Jika jaringan
komputer yang sebagai client untuk memperbataskan pada sasaran tengah router menjadikan
semua node secara langsung terhubung satu sama lain melalui tambahan router agar bisa
terhubung server akan tersambung Internet Service Provider (ISP). Kita bisa mengakses internet
maka jaringan akan sangat terbatas dalam menjumlahkan laptop atau komputer mendapatkan
terhubung router dan jumlah kabel UTP membutuhkan berapa mencapainya pada router dari
bagian belakang setiap node akan rencana menggambar arsitektur membangun star menjadi baik
diaturkan yang sangat dibatasi. Konektivitas memiliki dua node berbeda dan tidak selalu berarti
koneksi fisik langsung dan konektivitas tidak secara langsung dapat dicapai antara satu set
bekerja sama node. Topologi star diimplementasikan perangkat node yang memiliki laptop dan
komputer di beberapa ruangan yang tersebar merata dengan pusat masih ada di tengah.
(Peterson, L. L. 2003).
Merupakan teknologi pada komunikasi data yang mendapatkan transmisi data dengan
kecepatan tinggi hal ini sering juga sebagai teknologi suntikan sebagai injection technology yang
dengan Internet Service Provider (ISP) untuk menghantarkan data dalam jumlah besar. Jika data
ditransferkan dalam kecepatan yang berbeda dari satu sisi ke sisi yang lain. Hal penting lain yang
bisa menjalankan internet yang berguna mengetahui jalannya proses koneksi yang terjadi.
Memerlukan diakses internet tanpa Internet Service Provider (ISP) dilakukan kabel tembaga
UTP untuk menjadikan internet melewati kampus untuk bisa melakukan mengakses internet
yang memerlukan Domain Name System (DNS) tujuannya cari beberapa lokasi daerah dalam
informasi DNS sebenarnya maka mendapatkan alamat IP oleh mempengaruhi DNS server
sehingga konfigurasi primary DNS ditulis 8.8.8.8 dan 222.124.29.226 sedangkan secondary
DNS 8.8.4.4 dan 222.124.29.227. untuk memasang router RB951G-2Hnd sebagai Point to Point
Protocol Over Ethernet (PPPOE) server agar bisa menerima PPPOE client yang disampaikan
mesin laptop dan komputer.
Domain Name System (DNS) merupakan distribute database system yang digunakan untuk
pencarian nama komputer (name resolution) di jaringan yang mengunakan Transmission Control
Protocol/Internet Protocol (TCP/IP) yang menggunakan alamat IP secara unik mengidentifikasi
koneksi dari host ke internet. Tetapi menggantungkan penggunaan nama bukan alamat numerik.
Diperlukan suatu sistem yang dapat memetakaan nama ke alamat atau alamat untuk nama. DNS
biasa digunakan pada aplikasi yang terhubung ke Internet seperti web browser atau e-mail,
dimana DNS membantu memetakan host name sebuah komputer ke IP address. DNS dapat
disamakan fungsinya dengan buku telepon. Dimana setiap komputer di jaringan Internet
memiliki host name (nama komputer) dan Internet Protocol (IP) address. (Forouzan. 2010).
Misalkan nama domain yahoo mempunyai alamat IP 202.68.0.134, tentu mengingat nama
komputer lebih mudah dibandingkan dengan mengingat alamat IP. Didalam DNS, sebuah nama
mengakses server lainnya untuk mengambil data-data host di daerah lainnya. DNS akan
menjelaskan dua tipe server dari primer dan sekunder. Sebuah server primer sebuah server yang
menyimpan file tentang zona yang merupakan otoritas. Hal ini bertanggung jawab untuk
menciptakan, memelihara, dan memperbarui file zona. Ini menyimpan file zona pada disk lokal.
Sebuah server sekunder suatu server yang mentransfer informasi lengkap tentang zona dari
server lain (primary atau secondary) dan menyimpan file pada disk lokal. Secondary server tidak
menciptakan atau update file zona. Server primer dan sekunder keduanya otoritatif untuk zona
yang layani. Idenya adalah untuk tidak menempatkan server sekunder pada tingkat yang lebih
rendah dari otoritas tetapi untuk menciptakan redundansi untuk data sehingga jika satu server
gagal yang lain dapat terus melayani klien. Perhatikan juga bahwa server dapat menjadi server
utama untuk zona tertentu dan server sekunder untuk zona lain. (Forouzan. 2007). Maka
keduanya server primer dan server sekunder akan tetap secara langsung otomatis sudah
sampaikan DNS. Tahap konfigurasi kolom internet bagian dalam menunjukkan mikrotik dalam
bisa diakses dengan alat RB951UI-2HND yang menggunakan router ini PPPOE secara langsung
server lain. Alat komponen yang menggunakan mikrotik RB941-2nD TC (hap-lite) mesin
komputer pada PPPOE client. Tujuannya streaming digunakan aplikasi router winbox loader
V2.2.18 perlu tambahan aplikasi winbox v3.0 beta 2 dengan berbanding TCP dan UDP pada
mikrotik. TCP dan UDP masing-masing akan memasukkan konfigurasi port 53 adalah Domain
Name Server (DNS) sedangkan Hypertext Transfer Protocol (HTTP) sebagai memasukkan port
80 keduanya dari memasang keduanya laptop atau komputer dari sumber ke tujuannya. PPPOE
client ini akan menggunakan Network Analysis Tools akan digunakan wireshark untuk
mendapatkan hasil file data tersebut. Kemudian data akan terjadi mendatang data dari laptop atau
akan diproses lebih lanjut untuk dianalisis dan dapat diketahui hasilnya. Data yang akan
streaming dari PPPOE client dengan youtube untuk bisa menjalankan proses ini mikrotik dengan
cara menghitung bandwidth, throughput, latency (delay), jitter, packet loss. Quality of Service
(QOS). Dipengaruhi PPPOE client untuk memasukkan bisa diakses mikrotik pada PPPOE server
untuk mengatasi streaming yang berbanding video dan audio mendapatkan dihitung
1.2.Perumusan Masalah
Berdasarkan latar belakang yang menyampaikan uraian diatas maka mendapatkan
dirumuskan yang sebagai berikut:
1. Bagaimana membangun jaringan berbasis Point to Point Over Ethernet (PPPOE) pada
router mikrotik dengan topologi star?
2. Bagaimana melakukan analisis unjuk kerja jaringan PPPOE router mikrotik dengan
1.3.Batasan Masalah
Pembahasan ini akan terkait dengan analisis unjuk kerja PPPOE pada jaringan berbasis
mikrotik. Beberapa batasan masalah akan butuhkan aplikasi software dan alat komponen untuk
hasil penelitian dalam yang menjelaskan dalam ruang lingkup yang menentukan syarat dibawah
ini:
1. Alat komponen perangkat router Mikrotik RB941-2nd TC, RB951G-2HnD.
2. Penghubung router semuanya akan menggunakan Open Shortest Path First (OSPF)?
3. Memasang R1 sebagai PPPOE server menjalurkan keduanya terpisah R3 dan R2 sebagai
PPPOE client?
4. Memasang R1 sebagai DHCP server menjalurkan keduanya terpisah R3 dan R2 sebagai
DHCP client?
5. Pengujian akan dilakukan memasang router yang menggunakan software wireshark.
6. Pengujian akan dilakukan aplikasi router winbow loader v2.2.18 mencari MAC address
untuk setiap mendapatkan router RB941-2nd TC sebagai R3 dan R2 butuh 2 buah yang
tertulis 192.168.88.8 dari R3 dan 192.168.88.9 dari R2, RB951G-2HnD sebagai R2 butuh
1 buah yang tertulis 192.168.88.7 dari R2, Router masing-masing tidak bisa masuk
dicoba 192.168.1.1 ternyata tidak bisa connect disebabkan R3 dan R2 untuk
menggunakan aplikasi router winbow loader v2.2.18 tidak berdaya untuk jalan keluar
yaitu winbox v3.0 beta 2 semuanya router masing-masing R1, R2, R3 yang berhasil
connect.
7. Pengujian dilakukan streaming akan butuh kecepatan besaran data yang menggunakan
Point to Point Protocol Over Ethernet (PPPOE) pada masing-masing client dan server
untuk mendapatkan hasil data dalam berbasis mikrotik?
8. Pengujian dilakukan DHCP server sebagai RB951G-2HND melewati RB941-2nd TC
sebagai DHCP client terpasang R3 dan R2 dari masing-masing dua memasukkan
mikrotik?
1.4.Tujuan
Berdasarkan rumusan masalah yang menyampaikan uraian diatas maka menunjukkan hasil
penelitian yang sebagai berikut:
1. Menbangun jaringan berbasis PPPOE pada router mikrotik dengan topologi star?
1.5.Sistematika Penulisan
kemudahkan didalam memahami persoalan dan pembahasannya, maka penulisan laporan Tugas Akhir ini
dibuat dengan sistematika sebagai berikut:
BAB I PENDAHULUAN
Pada bab ini dikemukakan hal-hal yang menjadi latar belakang, perumusan
masalah, batasan masalah, tujuan yang ingin dicapai serta sistematika penulisan
laporan tugas akhir ini.
BAB II LANDASAN TEORI
Pada bab ini membahas teori – teori dari penelitian yang dilakukan antara lain
Point to Point Over Ethernet (PPPOE) Quality Of Service(QOS),
RB951UI-2Hnd, RB951G-RB951UI-2Hnd, RB941-2nd TC, Unshielded Twisted Pair (UTP), Cable
Tester RJ45/RJ11/USB/BNC LAN Cable Cat5 Cat6 Wire Tester, mikrotik
winbox loader v2.2.18, winbox v3.0 beta 2, putty, wireshark 1.4.4, winpcap 4.1.2,
bandwidth, throughput, latency (delay), jitter, packet loss.
BAB III METODE PENELITIAN
Bab ini menjelaskan mengenai perancangan dan pembuatan topologi star yang
digunakan untuk streaming dan kebutuhkan konfigurasi mikrotik RB951UI-2Hnd,
RB951G-2Hnd, RB941-2nd TC dan lakukan uji perhitungan Quality Of Service
(QOS)
BAB IV HASIL DAN PEMBAHASAN
Pada bab ini membahas penelitian yang dilakukan antara lain: membahas
mengenai uji koneksi antara PPPOE client dan PPPOE server membahas hasil
dari penelitian ini maka PPPOE server khususnya RB951UI-2Hnd yang
dibutuhkan IP address, Domain Name Server (DNS), filter rules, Network Area
Translation (NAT), mangle, Open Shortest Path First (OSPF), Domain Host
Configuration Protocol (DHCP) dari menggabungkan PC1 sampai PC4
RB941-2nd TC itu hampir sama sebelumnya yang disampaikan. Serta dihitung
bandwidth, throughput, latency (delay), jitter, packet loss.
BAB V PENUTUP
Pada bab ini akan membahas tentang kesimpulan dari hasil yang didapat pada saat
10
LANDASAN TEORI
2.1Point to Point Over Ethernet (PPPOE)
Point to Point Over Ethernet (PPPOE) protokol jaringan untuk mengenkapsulasi
Point-to-Point Protocol (PPP) frame dalam frame Ethernet. Hal ini digunakan terutama dengan
layanan DSL di mana pengguna individu terhubung ke modem DSL over Ethernet dan di
dataran jaringan Ethernet Metro. Ini dikembangkan oleh UUNET, Redback Networks dan
Wind River Systems dan menyediakan dalam informasi RFC 2516 (Mamakos, L. 1999).
2.2Manfaat PPPOE
Kerja standar untuk protokol PPPOE diterbitkan oleh IETF pada tahun 1999. IETF
spesifikasi untuk PPPOE adalah RFC 2516 (Mamakos, L. 1999). PPPoE memperluas
kemampuan asli PPP dengan memungkinkan koneksi point to point virtual atas arsitektur
jaringan multipoint Ethernet. PPPOE adalah protokol yang banyak digunakan oleh ISP untuk
menyediakan digital subscriber line (DSL) kecepatan tinggi layanan Internet, layanan yang
paling populer adalah ADSL. Kesamaan antara PPP dan PPPOE telah menyebabkan adopsi
luas dari PPPoE sebagai pilihan protokol untuk menerapkan kecepatan tinggi akses Internet.
Penyedia layanan dapat menggunakan server otentikasi yang sama untuk sesi PPP dan
PPPOE untuk menghasilkan penghematan biaya. PPPOE menggunakan metode standar
enkripsi, otentikasi, dan kompresi yang ditentukan oleh PPP. PPPOE dikonfigurasi sebagai
titik ke titik sambungan antara dua Port Ethernet. Sebagai sebuah protokol tunneling, PPPOE
digunakan sebagai landasan yang efektif untuk transportasi paket IP pada layer jaringan. IP
disalut melalui sambungan PPP dan menggunakan PPP sebagai virtual dial up hubungan
antara poin pada jaringan. Dari perspektif pengguna, PPPOE sesi dimulai dengan
menggunakan koneksi perangkat lunak pada mesin klien atau router. Inisiasi sesi PPPoE
melibatkan identifikasi alamat perangkat remote Media Access Control Address (MAC).
1. Terdapat user authentication.
2. Interface PPPOE server yang terhubung dengan PPPOE client tidak memiliki IP
karena PPPOE bekerja pada layer 2 OSI dengan tujuan menghindari terjadinya
serangan Denial of Service (DoS) dan IP detection kepada server utama.
3. Fasilitas cut-off oleh PPPoE untuk user yang menggunakan program tambahan
peningkat bandwidth (seperti download accelerator). Penggunaan internet setiap
usernya dipantau secara oleh administrator sistem. Secara default PPPoE akan
melakukan cut-off (memutuskan) Koneksi user yang lebih tinggi (burst mode) dari
koneksi yang ditetapkan untuk menjaga kestabilan jaringan.
2.3Arsitektur PPPOE
Setelah setiap sisi mengetahui alamat Ethernet dan jumlah sesi lain, sesi PPP bisa
dimulai. frame PPP dienkapsulasi dalam kerangka sesi PPPOE, yang memiliki Ethernet tipe
frame 0x8864 (Mamakos, L. 1999). Sebuah frame sesi PPPOE ditunjukkan gambar 2.1
[image:34.612.90.522.283.630.2]dibawah ini:
2.4PPPOE label
2.4.1 Struktur frame PPPOE
Frame PPPOE pada dasarnya adalah sebuah frame Ethernet dengan beberapa
tambahan enkapsulasi sebagai berkaitan data (Mamakos, L. 1999). gambar 2.2 dibawah
ini.
[image:35.612.104.537.187.513.2]
Gambar 2.2 PPPOE frame structure
Address destination
Paket alamat tujuan MAC. Pada tahap penemuan, ini mungkin berisi
0xFFFFFFFFFFFF alamat broadcast.
Source address
Paket MAC alamat sumber.
Ether type
Menunjukkan bahwa frame harus ditafsirkan sebagai PPPOE. Ini memiliki nilai yang
sama dengan 0x8863 ditahap penemuan dan 0x8864 dalam tahap sesi.
Data
Data frame internet. Struktur data ini untuk PPPOE dijelaskan pada bagian
Checksum
Data frame internet checksum.
2.4.2 PPPOE frame
Ethernet frame data untuk PPPOE memiliki format (Mamakos, L. 1999) gambar 2.3 berikut:
Gambar 2.3 PPPOE frame
Ver
Empat bit ini yang menunjukkan versi PPPOE.
Type
Delapan bit ini yang menunjukkan tipe PPPOE.
Code
[image:36.612.106.514.205.507.2]Delapan bit ini yang menunjukkan jenis paket PPPOE tabel 2.1 berikut:
Tabel 2.1 Tipe paket PPPOE
Code Type of PPPOE packet
0x09 PPPOE Active Discovery Intiation
(PADI)
0x07 PPPOE Active Discovery Offer (PADO)
0x19 PPPOE Active Discovery Request
(PADR)
Confirmation (PADS)
0xA7 PPPOE Active Discovery terminate
(PADT)
0x0 Paket dalam tahap sesi
Session ID
Dua byte mengidentifikasi sesi PPPOE didirikan. Pada tahap penemuan, ini
mengambil nilai sama dengan 0 sampai Akses konsentrator memberikan pengenal
untuk sesi berlangsung. Sumber dan tujuan alamat bersama-sama unik
mengidentifikasi sesi PPPOE.
Payload
Data PPPOE. Pada tahap sesi ini sebenarnya data protokol PPP. Pada tahap
penemuan, yang payload berisi nol atau lebih. Setiap tag terdiri dari dua byte
menunjukkan jenis, dua byte menunjukkan panjang dalam byte dan nilai. berbeda
digunakan untuk menegosiasikan kondisi pembentukan sesi PPPOE.
2.5Struktur PPPOE
Sturktur PPPOE yang terdiri dari PPPOE Active Discovery Initiation (PADI), PPPOE
Active Discovery Offer (PADO), PPPOE Active Discovery Request (PADR), PPPOE Active
Discovery Session confirmation (PADS), PPPOE Active Discovery Terminate (PADT).
Active Discovery Initiation (PADI)
PPPOE client mengirimkan sebuah paket PADI ke alamat broadcast. paket ini juga dapat
mengisi kolom "nama layanan" jika nama layanan telah dimasukkan pada sifat dial-up
networking dari broadband PPPOE terhubung. Jika nama layanan belum masuk, bidang ini
tidak dapat dihuni.
Active Discovery Offer (PADO)
PPPOE Server, atau Akses konsentrator, perlu menanggapi PADI dengan PADO jika akses
Jika tidak ada "nama layanan" lapangan telah terdaftar, akses konsentrator harus menanggapi
dengan paket PADO yang memiliki "nama layanan" lapangan diisi dengan nama layanan
yang akses konsentrator dapat melayani. Paket PADO dikirim ke alamat unicast dari klien
PPPOE.
PPPOE Active Discovery Request (PADR)
Ketika paket PADO diterima maka klien PPPoE meresponnya dengan paket PADR. Paket ini
dikirim ke alamat unicast dari Akses konsentrator. Klien dapat menerima beberapa paket
PADO, tapi klien merespon PADO valid pertama bahwa klien menerima. Jika paket PADI
awal memiliki kosong "nama layanan" lapangan diajukan, klien akan mengisi "nama
layanan" bidang paket PADR dengan nama layanan pertama yang telah dikembalikan dalam
paket PADO.
PPPOE Active Discovery Session confirmation (PADS)
Ketika PADR diterima, Access konsentrator menghasilkan identifikasi sesi unik (ID) untuk
Point to Point Protocol (PPP) sesi akan mengembalikan ID ini untuk klien PPPOE dalam
paket PADS. paket ini dikirim ke alamat unicast dari klien.
PPPOE Active Discovery Terminate (PADT)
Sinyal dikirim untuk mengakhiri sesi PPPoE. Ini adalah cara yang tepat untuk mengakhiri
sesi tetapi bukan penyebab sebenarnya untuk penghentian. Penyebabnya mungkin batas
waktu yang mudah, permintaan manual dengan salah satu ujung atau keluar dari kondisi
jalur.
2.6Jenis PPPOE
Apabila menggunakan PPPOE ada empat jenis konfigurasi yang dibawah ini (Wijaya, I.
H. 2006) :
1. Konfigurasi virtual private dial up network
2. Konfigurasi interface ethernet
3. Konfigurasi interface dialer
2.7Definisi berbanding PPPOE client dan PPPOE server 2.7.1 PPPOE client
Mikrotik memiliki kemampuan panggilan pada internet melalui terkoneksi PPPOE
yang secara umum menggunakan internet. Jika memungkinkan untuk perangkat lain
misalnya router mikrotik. Setelah PPPOE client interface akan terbuka hanya memilih
port ethernet dari router mikrotik akan menghubungkan internet dilakukan pasang router
pada router lain. Sementara dan menentukan PPPOE untuk mencentang dari penggunaan
DNS yang akan memungkinkan mikrotik untuk menggunakan penyedia layanan DNS
server.
2.7.2 PPPOE server
Jika menjalankan ISP maka PPPOE metode yang mendapatkan client untuk ke
layanan. Pembuatan yang digunakan PPPOE memungkinkan untuk menyingkirkan statis
alamat client IP menegakkan manajemen bandwidth dasar. Konfigurasi ini keperluan
dilakukan IP pool yang merupakan kisaran alamat IP untuk router mikrotik untuk
membagikan ke client. Rentang IP dari IP pool bisa bergantung sama lain yang terpilih.
IP pool dilakukan kita dapat melanjutkan untuk menciptakan server PPPOE. PPPOE
server akan konfigurasi pilih interface dari router mikrotik yang inginkan untuk
bertindak sebagai PPPOE server dalam memasang router pada router lain dengan kartu.
Kita sekarang mendapat membuat profil untuk PPPOE untuk digunakan. Profil ini
dimana kita akan lakukan beberapa manajemen bandwidth dasar. Kita akan menentukan
penggunaan IP pool membuat sebelumnya. Membuat sebagai banyak profil yang
inginkan semua dengan pembatasan kecepatan bandwidth yang berbeda dan hanya
menerapkannya pada penggunanya. Setelah profil yang telah dibuat bisa terima untnk
menciptakan beberapa pengguna. Ini dilakukan secret. Harus memilih username dan
password yang ingin mendedikasikan untuk client juga memilih profil yang telah dibuat
2.8Routing mikrotik 2.8.1 Quick set
Mikrotik RouterOS diperkenalkan menu baru yaitu Quick Set. Sesuai namanya
Quick set ini bisa digunakan untuk melakukan konfigurasi Router secara lebih cepat. Jika
biasanya dalam melakukan setting Mikrotik kita perlu mengakses banyak menu, dengan
Quick set kita tidak perlu melakukan itu. Pengaturan standard yang diperlukan untuk
terkoneksi ke internet dan untuk distribusi LAN sudah tersedia pada Quick set
(Towidjojo, R. 2012).
Beberapa lisensi level untuk menjelaskan masing-masing dibawah ini: Level 0
Lisensi mikrotik ini gratis dan tidak membutuhkan lisensi untuk penggunaannya. Tapi
di Level 0 ini penggunaan fitur hanya dibatasi selama 24 jam setelah instalasi
dilakukan.
Level 1
Mikrotik level 1 ini hanya dapat difungsikan sebagai routing standar dengan 1
pengaturan. Dengan fungsi yang terbatas itu, mikrotik level 1 ini tidak dibatasi
dengan limit waktu untuk penggunaannya.
Level 2
Lisensi level 2 ini oleh mikrotik di skip tanpa ada alasan yang jelas dan dilanjutkan ke
lisensi level berikutnya, yaitu lisensi level 3
Level 3
Mikrotik level 1 ditambah dengan kemampuan untuk menajemen router interface
ethernet. Mikrotik level 3 ini lebih banyak digunakan sebagai CPE/wireless client
(Lisensi Level 3CF-CPE), atau point to point. Mikrotik level 3 ini tidak bisa
Level 4
Mikrotik level 4 ini merupakan mikrotik level 1 dan 3 ditambah dengan kemampuan
untuk mengelola wireless client atau serial interface. Mikrotik level 4 inilah yang
paling banyak digunakan karena mempunyai harga yang murah. Mikrotik level 3 ini
tidak bisa difungsikan sebagai access point dengan multi client dengan 200 user aktif.
Level 5
Mikrotik level 5 ini merupakan mikrotik level 1, 3 dan 4 ditambah dengan
kemampuan wireless AP. Mikrotik level 5 ini bisa digunakan sebagai aplikasi
hotspot dengan 500 user aktif.
Level 6
Mikrotik level 6 ini merupakan Mikrotik semua level dan tidak memiliki limitasi
apapun. Mikrotik level 6 ini bisa digunakan sebagai aplikasi hotspot dengan user
aktif yang tak terbatas.
2.8.2 Address list
Deretan angka biner antara 32-bit sampai 128-bit yang dipakai sebagai alamat
identifikasi untuk tiap peralatan jaringan yang menggunakan Protocol TCP/IP dan subnet
yang mengacu kepada angka biner baik 32bit (IPv4) maupun 128bit (Ipv6) yang
digunakan untuk membedakan network ID dengan host ID menunjukkan letak suatu host
disuatu jaringan keberadaan di jaringan lokal atau jaringan luar yang sebagai
pengelompokan beberapa host dalam satu network. Network untuk lakukan segmen
jaringan dengan mendapatkan dinamakan juga sebagai pengelompokan sebuah jaringan
dengan batasan yang dirancang dan didefinisikan oleh router. Dalam satu jaringan LAN
maka network pasti akan sama maka interface untuk pilihan memasang ether yang
2.8.3 Dynamic Host Configuration Protocol (DHCP)
Layanan yang secara otomatis memberikan nomor IP kepada komputer yang
memintanya. Komputer yang memberikan nomor IP yang sebagai DHCP server
sedangkan komputer yang meminta nomor IP yang sebagai DHCP Client. Dengan
demikian administrator tidak perlu lagi harus memberikan nomor IP secara manual pada
saat konfigurasi TCP/IP tapi cukup dengan memberikan referensi kepada DHCP Server.
Pada saat kedua DHCP client dihidupkan maka komputer tersebut melakukan request ke
DHCP Server untuk mendapatkan nomor IP. DHCP menjawab dengan memberikan
nomor IP yang ada di database DHCP. DHCP Server setelah memberikan nomor IP maka
server meminjamkan (lease) nomor IP yang ada ke DHCP Client dan mencoret nomor IP
tersebut dari daftar pool. Nomor IP diberikan bersama dengan subnet mask dan default
gateway. Jika tidak ada lagi nomor IP yang dapat diberikan, maka client tidak dapat
menginisialisasi TCP/IP tidak dapat tersambung pada jaringan.
2.8.3.1 DHCP client
Pengaturan protocol dilakukan di client bahwa mode static atau dynamic
didalam DHCP client meminta server untuk memberikan ip, sebelum client
mendapatkan IP dynamic untuk client terlebih dahulu merequest ke server yang ada
pada jaringan tersebut, dan server melakukan pemeriksaan terhadap client yang
meminta IP dynamic, jika sesuai dan diperbolehkan maka server baru mengirimkan
IP ke client. system operasi klien jaringan (Windows NT Workstation, Windows 200
Profesional, Windows XP, Windows Vista atau GNU/Linux).
2.8.3.2 DHCP server
DHCP server configurasi protocol (IP address) disediakan oleh server untuk
diberikan ke client yang meminta / request ip. (ip address) yang diberikan, ditentukan
oleh server pemberian jatah ip bisa dalam hitungan menit, jam, hari dan bulan, juga
disertai dengan netmask, gateway dan dns server, itu semua tergantung dari
pengaturan di servernya. Beberapa system operasi jaringan seperti Windows NT
2.8.3.3 Fungsi DHCP
1. DHCP memiliki fungsi utama mendistribusikan IP address secara otomatis
kepada setiap client yang terhubung dengan jaringan komputer.
2. DHCP akan memberikan kemudahan bagi seorang network administrator
dalam mengelola jaringan komputer, karena alokasi IP address dapat
ditentukan secara otomatis dan dalam satu kali kerja.
3. DHCP server selain bisa memberikan IP address secara dinamik, juga bisa
memberikan IP address secara statis kepada client yang terhubung ke jaringan
komputer.
4. DHCP memberikan kemudahan dalam proses komunikasi data antar
komputer.
2.8.3.4 Lakukan membuat cara kerja DHCP
DHCP menggunakan 5 tahapan proses untuk memberikan konfigurasi nomor IP
Untuk menjelaskan mengenai cara kerja DHCP setiap tahap proses yang terjadi pada
layanan DHCP sebagai dibawah ini :
IP Least Request
Komputer client meminta alamat IP ke server.
IP Least Offer
DHCP server yang memiliki list alamat IP memberikan penawaran kepada
komputer client.
IP Lease Selection
Komputer client memilih/ menyeleksi penawaran yang pertama kali diberikan
DHCP, kemudian melakukan broadcast dengan mengirim pesan bahwa komputer
IP Lease Acknowledge
Pada tahap ini DHCP server menerima pesan tersebut dan mulai mengirim suatu
paket acknowledge (DHCPACK) kepada client.
Lease Period
Pemakaian DHCP Client tersebut dinyatakan selesai, nomor IP tersebut
dikembalikan kepada DHCP server, dan server dapat memberikan nomor IP
tersebut kepada client yang membutuhkan.
2.8.4 Domain Name Server (DNS)
Distribute database system yang digunakan untuk pencarian name resolution (nama
komputer) di jaringan yang mengunakan Transmission Control Protocol/Internet
Protocol (TCP/IP). DNS biasa digunakan pada aplikasi yang terhubung ke Internet
seperti web browser atau e-mail, dimana DNS membantu memetakan host name sebuah
komputer ke IP address. Dimana setiap komputer di jaringan Internet memiliki host name
(nama komputer) dan Internet Protocol (IP) address. Setiap client yang akan
mengkoneksikan komputer yang satu ke komputer yang maka menggunakan host name.
Lalu komputer akan menghubungi DNS server kepada mikrotik yang berfungsi agar
komputer yang berada dalam jaringan yang membutuhkan diinginkan domain dari sebuah
situs. Misalnya (google, yahoo, facebook dan lain-lain). Dilakukan memeriksa host name
yang berapa IP address. IP address yang digunakan untuk mengkoneksikan komputer
dengan komputer lainnya.
2.8.5 Interface list
Beberapa interface list yang menggunakan konfigurasi saat ini keperluan seperti
apa membuatnya dan menjelaskan fungsi dibawah ini:
Interface
Untuk melihat status ether dari kabel LAN dimasukkan yang telah pasang router
comment pada address list baris sudah bisa isi terdaftarkan judul biar mudah terserah
yang bertujuan kita.
Ethernet
Untuk melihat status ether dari kabel LAN dimasukkan yang tetap pasang router
dengan router lain tidak berubah dilakukan konfigurasi sudah aktifkan maka tertulis
tetap dari comment pada address list baris sudah bisa isi terdaftarkan judul biar
mudah terserah yang bertujuan kita.
Ethernet over Internet Protokol (EoIP) tunnel
Protokol yang membuat sebuah Ethernet tunnel antara dua router di atas koneksi IP.
Interface EoIP muncul sebagai interface Ethernet. Ketika fungsi bridging dari router
diaktifkan, semua lalu lintas Ethernet (semua protokol Ethernet) akan dijembatani
sama seperti jika ada dimana interface Ethernet fisik dan kabel antara dua router
(dengan bridging diaktifkan). Pengertian IPIP tunnel adalah sebuah protokol
sederhana yang mengenkapsulasi paket IP dalam IP untuk membuat tunnel di antara
dua router. IPIP tunnel interface muncul sebagai interface dalam daftar interface.
Banyak router, termasuk Cisco dan berbasis Linux, mendukung protokol ini.
Maksimum jumlah tunnel yang dapat dibuat EOIP tunnel adalah 65535.
IP tunnel
Sebuah protokol sederhana yang mengenkapsulasi paket IP dalam IP untuk membuat
tunnel di antara dua router. IPIP tunnel interface muncul sebagai interface dalam
daftar interface. Banyak router, termasuk Cisco dan berbasis Linux, mendukung
protokol ini.
Generic Routing encapsulation(GRE) tunnel
Sebuah tunnelling protocol yang sebenarnya dikembangkan oleh Cisco System.
Dengan menggunakan protokol ini kita dapat melakukan enkapsulasi berbagai
protokol yang dibuat untuk kebutuhan link virtual point-to point. Selain GRE Tunnel
pada MikroTik juga memiliki tunnelling protocol yang lain seperti EoIP dan IPIP
dasarnya dikembangkan sebagai 'stateless tunnel'. Dimana ketika terdapat link tunnel
yang down, maka semua trafik yang melewatinya akan terkena drop/blackhole.
Virtual Local Area Network (VLAN)
Virtual Local Area Network (VLAN) adalah lapisan 2 metode yang memungkinkan
untuk memiliki beberapa Virtual LAN pada antarmuka fisik tunggal (ethernet,
wireless, dll), memberikan kemampuan untuk memisahkan LAN secara efisien. Kita
perlu menggunakan RouterOS MikroTik (serta Cisco IOS, Linux dan sistem router
lain) untuk menandai paket ini serta untuk menerima dan rute yang ditandai. VLAN
bekerja pada OSI Layer 2 mendapat digunakan hanya sebagai antarmuka jaringan lain
tanpa batasan.VLAN berhasil melewati jembatan Ethernet biasa. penggunaan VLAN
melalui link nirkabel dan menempatkan beberapa interface VLAN pada wireless
interface tunggal. Jika perhatikan VLAN bukanlah sebagai terowongan/tunnel tetapi
protokol penuh (tidak memiliki ladang tambahan untuk mengangkut MAC address
dari pengirim dan penerima) maka pembatasan yang sama berlaku untuk
menjembatani atas VLAN untuk antarmuka(interface) nirkabel bridging biasa.
Sementara klien nirkabel dapat berpartisipasi dalam VLAN memakai antarmuka
nirkabel, tidaklah mungkin untuk memiliki VLAN memakai antarmuka(interface)
nirkabel dalam modus stasiun dijembatani dengan interface lain.
Virtual Router Redundancy Protocol (VRRP)
Virtual Router Redundancy Protocol (VRRP) Sebuah protokol pemilihan yang
menyediakan availabelity tinggi untuk router. Sejumlah router dapat berpartisipasi
dalam satu atau lebih router virtual. Satu atau lebih alamat IP mungkin ditugaskan ke
router virtual.
Bonding
Teknologi yang memungkinkan agregasi dari beberapa interface ethernet menjadi
sebuah satu link virtual, sehingga bisa mendapatkan kecepatan data/bandwidth yang
Long Term Evolution (LTE)
Long Term Evolution (LTE) Sebuah nama baru dari layanan yang mempunyai
kemampuan tinggi dalam sistem komunikasi bergerak (mobile). Merupakan langkah
menuju generasi ke4 (4G) dari teknologi radio yang dirancang untuk meningkatkan
kapasitas dan kecepatan jaringan telepon mobile. Dimana generasi sebelumnya
dikenal sebagai 3G.
2.8.6 Route list
Routing merupakan sebuah mekanisme pengiriman paket data yang ditransmisikan
dari satu network ke network yang lain. Pada sebuah router, biasanya mempunyai sebuah
tabel routing atau lebih yang menyimpan informasi jalur routing yang akan digunakan
ketika ada pengiriman data yang melewati router. Pada kasus tertentu untuk menuju ke
suatu tujuan, router tidak hanya memiliki satu gateway, misalnya karena router harus
menghubungkan banyak jaringan yang memiliki segmen yang berbeda.
2.8.7 Firewall
Perangkat yang berfungsi untuk memeriksa dan menentukan paket data yang dapat
keluar atau masuk dari sebuah jaringan. Dengan kemampuan tersebut maka firewall
berperan dalam melindungi jaringan dari serangan yang berasal dari outside network
(jaringan luar). Firewall mengimplementasikan packet filtering dan dengan demikian
menyediakan fungsi keamanan yang digunakan untuk mengelola aliran data dari dan
melalui router. Sebagai contoh, firewall difungsikan untuk melindungi jaringan lokal
(LAN) dari kemungkinan serangan yang datang dari Internet. Selain untuk melindungi
jaringan, firewall juga difungsikan untuk melindungi komputer user atau host.
Filter rules
Merupakan salah satu firewall pada mikrotik yang digunakan untuk menentukan
apakah suatu paket data dapat masuk atau tidak kedalam sistem router mikrotik paket
data yang akan ditangani fitur filter ini adalah paket data yang ditunjukan pada salah
Network Area Translation (NAT)
Suatu cara untuk menghubungkan lebih dari satu computer ke jaringan internet
dengan memakai satu alamat IP. Cara ini dipakai lantaran ketersediaan alamat IP
yang terbatas dikeperluan akan security (keamanan) jaringan lokal, serta keringanan
dan fleksibilitas dalam administrasi jaringan. NAT bekerja dengan mengalihkan satu
paket data dari satu alamat IP ke alamat IP yang lain. Saat satu paket diarahkan maka
NAT akan mengingat dari lokasi mana asal paket serta kemana maksud paket itu.
Ketika ada paket kembali maka NAT dapat mengirimkannya ke asal paket. Dengan
kata lain host hanya dapat menerima paket yang di kirim atau yang diperintahnya
hingga komunikasi mampu berjalan dengan baik. Jaringan local Area Network (LAN)
yang memakai NAT disebut dengan natted jaringan. Di MikroTik NAT dapat dipakai
untuk komunikasi internal serta komunikasi eksternal. Tujuannya pengalihan data
bisa dikerjakan untuk paket yang datang dari jaringan natted (internal) ke jaringan
luar (eksternal) atau dari jaringan luar menuju jaringan natted. Atau kita sebut saja
komunikasi dua arah dari serta ke jaringan natted (internal).
Mangle
Mangle untuk menandai paket/koneksi, kemudian kita gunakan untuk bandwidth
management. Kita juga bisa membuat mangle untuk melakukan filtering. Firewall
filter tidak dapat melakukan penandaan pada paket atau koneksi, akan tetapi kita bisa
kombinasikan mangle dan firewall filter. Kita ditandai terlebih dahulu paket atau
koneksi dengan mangle, kemudian kita definisikan di firewall filter.
Service ports
Nomor yang sudah ada daftar nama jaringan protokol yang menggunakan port.
Connections
Untuk melihat status alamat sumber dan alamat tujuan dengan menggunakan protokol
yang butuh diinginkan sesuai router pasang dengan router lain lakukan konfigurasi
Address lists
Digunakan untuk memberikan sebuah nama pada sebuah IP address atau sekelompok
ip address yang fungsin untuk mempermudah admin dalam memanage firewall yang
digunakan. Terlihat dalam konfigurasi diatas setiap ada sources address yang
dimasukan, selalu menuliskan IP address. Dengan adanya fitur address list admin
hanya perlu menuliskan address list dari IP address yang sudah ada. Berikut perintah
untuk membuat address list.
Layer 7 protocols
Kita bisa menerapkan filtering pada layer 7 menggunakan firewall filter. Di mikrotik,
penambahan regexp bisa dilakukan di menu Layer 7 Protocol. Setelah menambahkan
regexp, dilakukan filtering dengan mendefinisikan Layer 7 Protocol pada rule filter
yang membuat. Perlu diketahui bahwa penggunaan regexp, akan membutuhkan
recource CPU yang lebih tinggi dari rule biasa.
2.8.8 Point to Point Protocol (PPP)
Point to Point Protocol (PPP) yang menggunakan konfigurasi saat ini keperluan
seperti apa membuatnya dan menjelaskan fungsi dibawah ini:
Interface
Membuat tambahan menu konfigurasi saat ini yang diperlukan.
PPPOE Server
Point to Point Protocol over Ethernet (PPPOE) server protokol menyediakan
manajemen pengguna yang luas, manajemen jaringan dan manfaat akuntansi untuk
ISP dan administrator jaringan. Saat PPPOE digunakan terutama oleh ISP untuk
mengontrol koneksi client untuk xDSL dan modem kabel serta jaringan Ethernet
biasa. PPPOE merupakan perpanjangan dari Point standar Point Protocol
(PPP). Perbedaan antara mereka dinyatakan dalam metode transportasi: PPPOE
mempekerjakan Ethernet bukannya koneksi modem serial. PPPOE digunakan untuk
membagikan alamat IP untuk klien berdasarkan otentikasi dengan username (dan juga
mana alamat IP statis atau DHCP digunakan. Disarankan untuk tidak menggunakan
alamat IP statis atau DHCP pada interface yang sama seperti PPPOE untuk alasan
keamanan. Klien dan server PPPOE bekerja selama setiap tingkat Layer2 Ethernet
antarmuka pada router - wireless 802.11 (Aironet, Cisco, WaveLAN, Prism, Atheros),
10/100/1000 Mbit / s Ethernet, RadioLan dan EoIP (Ethernet over IP tunnel).
Secret
Membuat pendaftaran identitas lokasi area dilakukan nama tempat akan menuliskan
diperlukan password dan juga celluar ID yang membutuhkan alamat lokal untuk
alamat mengendalikan yang bertujuan kita disampaikan PPP profiles.
Profiles
Membuat pendaftaran identitas lokasi area dilakukan nama tempat akan tertulis untuk
bisa alamat lokal untuk alamat mengendalikan sendiri searah bertujuan kita.
Active connections
Membuat pendaftaran nama sudah ada bisa aktifkan.
2.9Internet Protocol Version 4 (IPv4)
Internet Protocol Version 4 (IPv4) yang merupakan jenis pengalamatan jaringan yang
digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 4. IP
versi ini memiliki keterbatasan yakni hanya mampu mengalamati sebanyak 4 miliar host
komputer di seluruh dunia. Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal
bertitik, yang dibagi ke dalam empat buah oktet berukuran 8-bit. Karena setiap oktet
berukuran 8-bit, maka nilainya berkisar antara 0 hingga 255 (terdapat beberapa pengecualian
nilai).
2.9.1 Representasi alamat
Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik
(dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam
beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran
pengecualian nilai). Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan
menggunakan subnet mask jaringan terdiri dari 2 dibawah ini:
Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host
berada. Dalam banyak kasus, sebuah alamat network identifier adalah sama
dengan segmen jaringan fisik dengan batasan yang dibuat dan didefinisikan oleh
router IP. Meskipun demikian, ada beberapa kasus di mana beberapa jaringan
logis terdapat di dalam sebuah segmen jaringan fisik yang sama dengan
menggunakan sebuah praktek yang disebut sebagai multinetting. Semua sistem di
dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier
yang sama. Network identifier juga harus bersifat unik dalam sebuah
internetwork. Jika semua node di dalam jaringan logis yang sama tidak
dikonfigurasikan dengan menggunakan network identifier yang sama, maka
terjadilah masalah yang disebut dengan routing error.
Host Identifier/HostI
